电容分类、标识及识读..

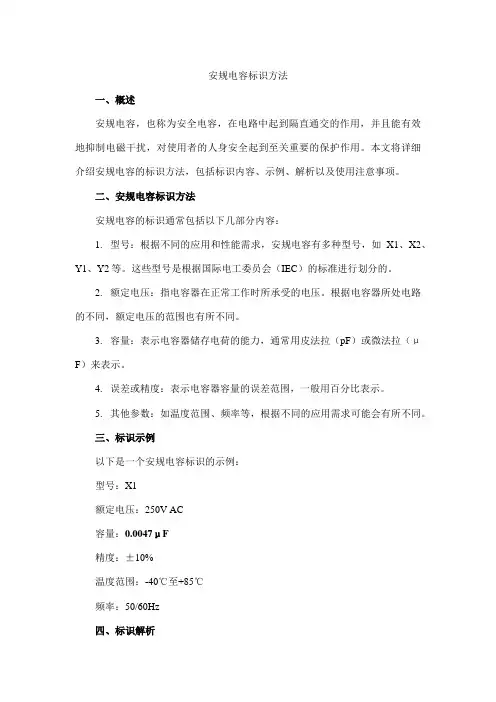

安规电容标识方法
安规电容标识方法一、概述安规电容，也称为安全电容，在电路中起到隔直通交的作用，并且能有效地抑制电磁干扰，对使用者的人身安全起到至关重要的保护作用。
本文将详细介绍安规电容的标识方法，包括标识内容、示例、解析以及使用注意事项。
二、安规电容标识方法安规电容的标识通常包括以下几部分内容：1.型号：根据不同的应用和性能需求，安规电容有多种型号，如X1、X2、Y1、Y2等。
这些型号是根据国际电工委员会（IEC）的标准进行划分的。
2.额定电压：指电容器在正常工作时所承受的电压。
根据电容器所处电路的不同，额定电压的范围也有所不同。
3.容量：表示电容器储存电荷的能力，通常用皮法拉（pF）或微法拉（μF）来表示。
4.误差或精度：表示电容器容量的误差范围，一般用百分比表示。
5.其他参数：如温度范围、频率等，根据不同的应用需求可能会有所不同。
三、标识示例以下是一个安规电容标识的示例：型号：X1额定电压：250V AC容量：0.0047μF精度：±10%温度范围：-40℃至+85℃频率：50/60Hz四、标识解析1.型号解析：不同型号的安规电容具有不同的电气性能和使用场合。
例如，X1型适用于Ⅱ类设备，用于较低的交流电压（50/60Hz），而Y1型适用于Ⅰ类设备，用于较高的交流电压（50/60Hz）。
2.额定电压解析：额定电压是指在规定的环境条件下，电容器能够正常工作的最大电压。
超过此电压可能会导致电容器过载或损坏。
3.容量解析：电容器容量是指其储存电荷的能力。
在选择电容器时，应根据电路需求选择合适的容量。
4.误差解析：误差是指电容器实际容量与标称容量的允许偏差范围。
例如，±10%的误差表示电容器实际容量可以在标称容量的90%至110%之间。
5.其他参数解析：温度范围表示电容器正常工作的环境温度范围；频率表示适用于电容器工作的交流电源频率；绝缘电阻表示电容器两端之间的电阻值，通常要求越高越好；损耗角正切值表示电容器在有功功率下所消耗的能量与无功功率的比值。
电容器的定义、主要技术参数、标识方法及用途分类-精品
电容器（简称电容）也是一种基本的电子元件，和电阻一样，几乎每种电子电路中都离不开它。
它在电路中的文字符号是英文字母C。
一'电容器的定义电容器是由两个金属导体中间夹一层绝缘体（又称电介质），在金属导体引出两电极而构成。
当在两个金属电极间加上电压时，电极上就会贮存电荷。
所以，电容器实际上是贮存电荷（电能）的元件。
二、电容的主要技术参数1、标称容量和偏差⑴标称容量是标志在电容器上电容的名义容量。
电容器的电容量（亦称电容），是指电容器两端加上电压后贮存电荷能力的大小。
电容量的单位是法拉（F）,简称法。
通常法的单位太大，常用它的百万分之一作单位，称为微法（uF）,更小的单位是皮法（pF）,它们之间的关系是：lF=106uF=10,2pFo⑵容量误差二（实际容量-标称容量）/标称容量X100%常见电容的允许误差分为三级：I级为±5%,II级为±10%,IH级为±20%,分别用字母J、K、M表示。
2、额定工作电压额定工作电压（亦称耐压）是指电容器在电路中规定的工作温度范围内，可连续工作而不被击穿的加在电容器上的最高电压。
实际应用中，电路的工作电压绝对不允许超过该值。
额定工作电压一般标在电容器外壳上。
1、绝缘电阻及漏电流电容介质不可能绝对不导电，当电容加上直流工作电压时，总有漏电流产生。
若漏电流太大，电容就会发热损坏严重的会使外壳破裂，电解阻容电解液则会向外溅飞射。
除了电解电容外一般电容只要质量良好,其漏电电流是极小的，故用绝缘电阻参数来表示其绝缘性能;而电解电容因漏电流较大,故用漏电流表示其绝缘性能（与容量成正比）。
电容的绝缘电阻及漏电流是重要的性能参数。
电子设备的故障有不少都是因某个电容漏电太大、击穿而造成的，所以我们不要轻视这个参数。
三、电容的标示方法1、直标法指在产品表面直接标志出主要参数和技术指标的方法。
2、色标法电容量的色标法规定类似电阻值的色标法规定，其单位为皮法（pF）。
电容的分类知识大全
1 电容器种类依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容, 及陶瓷芯片电容等大类别.1.1 电解质电容器种类:依照细部材质、形状、功能特性可再区分为标准型(>11mm高度), 迷你型(7mm高度), 超迷你型(5mm高度), 耐高温型(105℃), 低漏电型, 迷你低漏电型(7mm高度), 双极性型, 无极性型, 及低内阻型(Low ESR)等.1.2 电解质芯片电容器种类:依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片(105℃), 无极性型芯片, 及钽质芯片等.电解电容器是指在铝、钽、铌、钛等金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质（常为液体、半液体或胶状的电解液）作为阴极而构成的电容器。
电解电容器的阳极通常采用腐蚀箔或者粉体烧结块结构，其主要特点是单位面积的容量很高，可以做到几万甚至几十万微法的容量,在小型大容量化方面有着其它类电容器无可比拟的优势。
目前工业化生产的电解电容器主要是铝电解电容器和钽电解电容器。
由于构成电解电容器两电极的材料不同，因此有极性的区分，一般极性在壳体上有标注,有时也用引线的长短来表示，长线为正，短线为负,在电路中使用时正、负极不能接错。
当极性被反接或两端所加电压超出规格时因漏电流急剧增大发热，电解液将被气化而爆出,即发生所谓击穿。
电解电容器特性受温度、频率的影响很大。
铝电解电容器铝电解电容器采用铝箔做正极，正极表面生成的氧化铝为介质，电解质为负极。
铝电解电容器制造时是将电解质吸附在吸水性好、拉力强的衬垫上，另外再加一层铝箔作为负极引线，然后与正极铝箔一起卷绕起来放入铝壳或塑料壳中封装。
铝电解电容器单位体积所具有的电容量特别大，可以做到数万微法的大容量，这一点它比其他类型的电容器有不可比拟的优势.铝电解电容器在工作过程中具有"自愈"特性。
不过应注意铝电解电容器经受电击穿后很难完全自愈，即使能勉强使用也极不可靠。
常见电容外形及标识意义
常见电容外形及标识意义江苏省泗阳县李口中学沈正中一. 有关电容概念电容在电路中主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗X C＝1 / 2πf C(f表示交流信号的频率，C表示电容容量)。
常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
电解电容有正负之分，其他都没有。
电容的使用，都应该在指定的耐压下工作。
电容的容量单位为：法（F）、毫法（mF）、微法（μF）、纳法（nF）、皮法（p F)。
一般我们不用“法（F）”做单位，因为它太大了，“毫法（mF）、纳法（nF）”用的也较少。
各单位之间的换算关系为：1F＝103mF＝106μF，1μF＝103nF＝106pF。
二. 电容的容量标识方法：1. 直接标识：如下图中的电解电容，容量47μF，电容耐压25V。
2. 使用单位nF：如上图中的涤纶电容，标称4n7＝4.7nF＝4700pF，类似的：10n＝0.01μF；33n＝0.033μF等。
后面的63是指电容耐压63 V。
有的电容耐压值是用1位数字和1个字母表示的，如：2G472J，头两位2G是表示耐压400V，后面的表示容量与误差，可对照下表查阅：电容器耐压的标注有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成，数字n表示×10n的幂指数，字母表示数值，单位是V。
如： 1J代表6.3×101=63V；2F代表3.15×102=315V；3A代表1.0×103=1000V；1K代表8.0×101=80V；数字最大为4，如4Z代表9×104 V。
三. 各种电容标识外形举例。

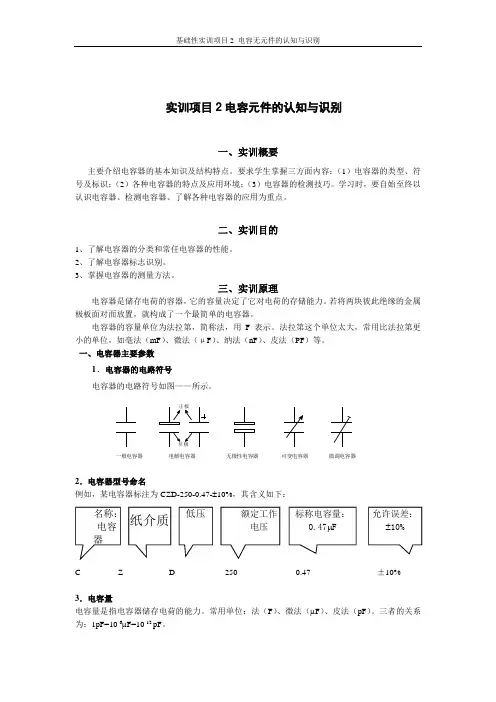

实训项目2 电容元件的认知与识别实验报告
实训项目2电容元件的认知与识别一、实训概要主要介绍电容器的基本知识及结构特点。
要求学生掌握三方面内容：（1）电容器的类型、符号及标识；（2）各种电容器的特点及应用环境；（3）电容器的检测技巧。
学习时，要自始至终以认识电容器、检测电容器、了解各种电容器的应用为重点。
二、实训目的1、了解电容器的分类和常任电容器的性能。
2、了解电容器标志识别。
3、掌握电容器的测量方法。
三、实训原理电容器是储存电荷的容器，它的容量决定了它对电荷的存储能力。
若将两块彼此绝缘的金属极板面对面放置，就构成了一个最简单的电容器。
电容器的容量单位为法拉第，简称法，用F 表示。
法拉第这个单位太大，常用比法拉第更小的单位，如毫法（mF ）、微法（μF ）、纳法（nF ）、皮法（PF ）等。
一、电容器主要参数1. 电容器的电路符号电容器的电路符号如图——所示。
2．电容器型号命名例如，某电容器标注为CZD-250-0.47-±10%，其含义如下：C ZD 250 0.47±10%3．电容量电容量是指电容器储存电荷的能力。
常用单位：法（F ）、微法（μF ）、皮法（pF ）。
三者的关系为：1pF=10-6μF=10-12 pF 。
通常，容量在微法级的电容器直接在上面标注其容量，如47 F，但皮法级的电容用数字标注其容量，如332即表明容量为3 300pF，即最后位为十的指数，这和用数字表示电阻值的方法是一样的。
国家规定了一系列容量值作为产品标称。
固定电容器的标称容量系列如表1.4所示。
表1.4 固定式标称容量系列E24、E12、E6二.电容器的分类按电容器的容量是否可调来分，电容器可分为：固定电容器、可变电容器及微调电容器。
按电容器所用的介质来分，可分为：有机介质电容器、无机介质电容器、气体介质电容器、电解电容器。
固定电容器4.电解电容器电解电容器的介质是一层极薄的金属氧化膜，氧化膜的金属基体是电容器的阳极（正极），另一块未氧化的金属极板是电容器的阴极（负极）。
电容标识方法
电容标识方法
电容标识方法通常在电容器的外壳上使用标识符号进行表示，常见的电容标识方法有以下几种：
1. 数字标识法：使用数字来表示电容的值，单位为微法（μF）或皮法（pF）。
例如，一个电容器上标有数字“10”表示其电容值为10μF。
2. 字母标识法：使用字母来表示电容的值，单位为微法（μF）或皮法（pF）。
常用的字母有“n”表示纳法（nF）、“u”表示微法（μF）和“p”表示皮法（pF）。
例如，一个电容器上标有字母“100n”表示其电容值为100纳法。
3. 颜色标识法：使用不同颜色的环带来表示电容的值和精度。
通常，一个环带表示一个数字，其中第一个和第二个环带表示前两位数字，第三个环带表示乘以10的幂次方，第四个环带表示电容的精度。
例如，一个带有红色环带、黄色环带、橙色环带和银色环带的电容器表示其电容值为24×10^3 pF，精度为±10%。
4. 字母和数字混合标识法：结合了数字和字母的标识方法，用于表示较大或较小的电容值。
例如，一个电容器上标有字母“4u7”表示其电容值为4.7微法（μF）。
需要注意的是，不同类型的电容器可能使用不同的标识方法，请根据具体的电容器型号和规格来确定其标识方法。
电容的分类
电容按功能分一般可分为耦合电容，滤波电容，谐振电容和旁路电容等，如何在电路设计过程中选择电容的大小和耐压值呢？一、首先我们了解一下电容的基础知识：1、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用。
2、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。
在电路图示中，电容一般用C符号标识。
3、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、nF（纳法）、pF（皮法），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF，而不是F。
他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF4、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
5、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
二、电容特性和选择规则。
如何识别各厂家贴片电容标识
贴片电容和其它贴片电子元器件一样，按封装类型（也就是体积的大小）可分为0402（1.0×0.5）、0603（1.6×0.8）、0805（2.0×1.2）、1206（3.2×1.6）、1210（3.2×2.5）、1812（4.5×3.2）等。
除了封装类型外，常见的贴片电容还必须包括材质、容量、电压和精度等。
以下以风华系列的贴片电容的型号为例：例：0805 CG 102 J 500 N T0805：是指该贴片电容的尺寸套小，是用英寸来表示的。
08表示长度是0.08英寸、05表示宽度为0.05英寸；CG：是表示做这种电容要求用的材质，这个材质一般适合于做小于10000PF以下的电容；102：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102=10×102,也就是=1000PF；J：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的；500：是要求电容承受的耐压为50V。
同样500前面两位是有效数字，后面是指有多少个零；N：是指端头材料。
现在一般的端头都是指三层电极(银/铜层)、镍、锡；T：是指包装方式。
T表示编带包装，B表示塑料盒散包装；国巨、TDK，三星等贴片电容型号基本上也是这样，只是使用的符号不一样而已。
贴片电阻电容的封装形式无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25V 尺寸：L:6.0 w3.2D 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
电容的识别和检测
2.3 电容旳表达措施
1.直标法
直标法是将电容旳标称容量、耐压及偏差 直接标在电容体上。例如：4700μF 25V。 若是零点零几，常把整数位旳“0”省去， 如.01μF 表达0.01F。
2. 数字表达法
数字表达法是只标数字不标单位旳直接表达法。采用此种 措施旳仅限于单位为pF和uF两种，一般无极性电容默认单 位为pF，电解电容默认单位为uF。
5.字母数字混合表达法
字母数字混合表达法用2~4位数字和一种字母表达 标称容量，其中数字表达有效数值，字母表达数 值旳单位。字母有时既表达单位也表达小数点。
2.4 极性电容辨认 有极性电容一般为铝电解电容和钽电解电容。
1.通孔式（插针式）极性电容旳辨认
通孔式有极性电容引线较长旳为正极，若 引线无法鉴别则根据标识鉴别，铝电解电 容标识负号一边旳引线为负极，钽电解电 容正极引线有标识。
若两次万用表指针均不摆动，能够判断该电定电容旳检测
检测10pF下列旳小电容，因电容容量太小， 用万用表进行测量，只能检验其是否有漏 电、内部短路或击穿现象。测量时选用万 用表R×10K挡，将两表笔分别任意接电容 旳两个引脚，阻值应为无穷大。假如测出 阻值为零，能够鉴定该电容漏电损坏或内 部击穿。
1.3 微调电容旳外形及特点
微调电容又叫半可调电容，电容量可在小 范围内调整。
2 电容旳辨认
在电路原理图中电容用字母 “C”表达，常用电容在电路 原理图中旳符号如图所示。电容量大小旳基本单位是法拉 （F），简称法。常用单位还有毫法（mF）、微法（μF）、 纳法（nF）、皮法（pF）。它们之间旳换算关系是：
5.云母电容
云母电容属于无极性、无机介质电容，以云母为介质，损耗小、绝缘 电阻大、温度系数小、电容量精度高、频率特征好等优点，但成本较 高、电容量小，合用于高频线路。
电容的标识与分类(有空看看)
耐压：二倍额定电压。
电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。
6、纸质电容器
一般是用两条铝箔作为电极，中间以厚度为0.008～0.012mm的电容器纸隔开重叠卷绕而成。制造工艺简单，价格便宜，能得到较大的电容量
二、电容器的分类
1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
2、按电 解质 分类有：有机介质电容器、无机介质电容器、电解电容器和空气介
质电容器等。
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型
电容器。
4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容
额定电压：63--2000V
主要特点：性能与聚苯相似但体积小，稳定性略差
应用：代替大部分聚苯或云母电容，用于要求较高的电路
4、瓷介电容器
穿心式或支柱式结构瓷介电容器，它的一个电极就是安装螺丝。引线电感极小，频率特性好，介电损耗小，有温度补偿作用不能做成大的容量，受振动会引起容量变化特别适于高频旁路。
a 高频瓷介电容（CC）
电容量：1--6800p
额定电压：63--500V
主要特点：高频损耗小，稳定性好
应用：高频电路
b 低频瓷介电容（CT）
电容量：10p--4.7u
额定电压：50V--100V
主要特点：体积小，价廉，损耗大，稳定性差
应用：要求不高的低频电路
5、独石电容器
(多层陶瓷电容器)在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次绕结成一块不可分割的整体，外面再用树脂包封而成小体积、大容量、高可靠和耐高温的新型电容器，高介电常数的低频独石电容器也具有稳定的性能，体积极小，Q值高容量误差较大噪声旁路、滤波器、积分、振荡电路。
电容
1．电容上标识2A104J，它代表什么意思？2A表示耐压100V，（1A为10V、3A为1000V、2B为125V、2C为160V、1H为50V等），104表示电容量为100000p F，即0.1μ F，J表示容量误差为±5％。
2．【转】电容标示识别方法电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF)、皮法拉（pF),1F=10^6uF=10^12pF一、电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I- 玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介二、电容器的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
2、按电解质分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
5、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
6、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
7、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
8、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。
9、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
色环电阻、电容的识别
色环电阻、电容的识别————————————————————————————————作者：————————————————————————————————日期：色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。
具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9银或金的前一还（即最后一环）表示零的个数银（10%）或金（5%）表示误差，最后读例如，红，黄，棕，金表示240欧色环电阻分四环和五环，通常用四环第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。
而且色环电阻也比较大，不适合现代高度集成的性能要求。
电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等.C.按安装方式: 插件电阻、贴片电阻d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W阻值和误差的标注方法a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.数码法用三位数字表示元件的标称值。
电容分类大全(超详细)
技术指标：（GB10190-1988 GB/T10191-1988）
1
使用温度
2
容量范围
3
允许偏差
4
额定电压
5
耐电压
6
损耗角
7
绝缘电阻
-55℃～+100℃
0.1µF～100µF
J（±5%）；K（±10%）
250V 400V 630V 1000V 1250V（DC）
1.7VR2S（1.5VR5S）
C≤10µF ≤0.002 1KHZ C＞10µF ≤0.003 1KHZ C≤0.33µF UR≤100V ≥50000MΩ UR＞100V ≥100000MΩ C＞0.33µF UR≤100V ≥15000S
术指标：（GB/T7332-1996 SJ/T10874-1996）
1
使用温度
2
容量范围
3
允许偏差
4
额定电压
5
耐电压
6
损耗角
7
绝缘电阻
-55℃～ + 105℃ 0.1µF～100µF
J（±5%）；K（±10%） 100/160V，250V，400V，630V（DC）
1.6UR2S（1.5UR5S） ≤0.01 1KHZ
相关知识: Q：公司生产的安规陶瓷电容器的标识中 X1 是何意思？ A：对于安规陶瓷电容器，在电路的设计使用上均属于 Y 电容的位置，X 电容都是使用塑料电容，所以客户会问 到我们的陶瓷电容器上为何标有 X1 的标记。原因是我们申请安规认证时，有时候是两种合并申请的，Y 电容申 请的等级是 Y1/250V 及 Y2/250V，而 X 电容等级为 X1/AC400；合并申请时，认证单位会以较严的等级的测试条 件进行测试，如 X1/Y1 250 合并申请时，耐压测试以 Y1 的 AC4000V 作测试，而不是 X1 的 DC1075V（4.3UR(DC)） 进行测试
电容和电阻的规格型号识别
贴片电阻的规格型号识别
• 片式电阻规格型号中主要包含阻值、精度、 外形尺寸以及标称功率等信息。 • 本文主要介绍国内RS系列、日本北陆CR系 列、日本松下ERJ系列、日本罗姆MCR系 列、广东风华RC系列贴片电阻的规格型号。
国内RS系列贴 片电阻
S －表示功率 0402--1/16W 0603--1/10W 0805--1/8W 1206--1/4W 1210--1/3W 1812--1/2W 2010--3/4W 2512--1W 02--0402 03--0603 05--0805 06--1206 1210--1210 1812-1812
耐压值代码 6.3－6.3VDC 10－10VDC 16－16VDC 25－25VDC
P2H－P(N150) R2H－R(N220) S2H－S(N330) T2H－T(N470) U2J－U(N750) SL －SL/GP
43-2－4.5X3.2(1812)
50－50VDC 100－100VDC
荷兰飞利浦公司采用在规格型号中直接标 注片式电容器的外形尺寸、标称容值、耐 压值、温度特性、精度等级等参数的方式。 如： NP0/0805-100pF-±5%-50VDC
标称容值，采用三 位数值表示法，单 位为pf。如：0R5 为0.5pf，102为1nf。
K－容量偏差
产品类型
CC41－1类多层片式电容 CT41－2类多层片式电容
B－±0.1pf（<=10pf） C－±0.25pf （<=10pf） D－ ±0.5pf（<=10pf） F－ ±1%pf（ > 10pf） G－ ±2%pf（ > 10pf） J－ ±5% （>10pf） K－ ±10% （>10pf） M － ±20% （>10pf） T－包装方式代码 Z － ＋80%/－20% （>10pf）
贴片电容容量标示方法
贴片电容的容量标示方法主要有三种：
1.数字型标识方法：用数字直接表示容量大小，例如100就代表100pF，10就代表10pF。
单位有pF（皮法）、nF （纳法）、μF（微法）等，换算关系为1μF=1000nF=1000000pF。
2.字母型标识方法：使用一个或多个字母来表示容量大小。
例如，一个字母和一个数字的组合，字母表示电容量的前两位数字，后面的数字表示在前面的数字后面加几个“0”。
还有使用字母C、D、E等来表示不同的容量单位，如C代
表pF，D代表nF，E代表μF。
或者一个字母和一种颜色的
组合来表示电容量，颜色表示在字母代表的容量后面再添加“0”的个数。
3.色环型标识方法：通过颜色对应不同的数字或字母来表示容量大小。
圆柱形贴片电容常用此方法，其中前二环表示电容量前两位有效数字，第三环表示乘10的几次方，
第四环表示误差，第五环表示温度系数。
需要事先了解不同颜色所代表的数值。
以上是贴片电容容量标示的几种主要方法，具体使用哪种方法取决于生产厂商和产品类型。
在读取电容容量时，需要根据具体的标识方法进行解读。
电容容量标注方法及电容值的读法
22N 表示 0.022μf
470n 表示 0.47μf
560pf 显示的就是实际容量不必换算
4, 用乘方数表示： 10 10+无=10P 101 10+0=100P 102 10+00=1000P 103 10+000=0.01 104 10+0000=0.1 105 10+00000=1μ 前 2 位为容量。第三位为乘方数，乘方数单位为 P，如 221 表示 22 加一个零等于 220P，472 表示 47 加二个零等于 4700P，683 表示 68 加三个零等于 0.068μf 5, 用符号表示： 这种符号多用于贴片或小型电解电容,读法与用乘方数表示多少有些相似的地方，使用时要 注意。它的容量单位一般都是 μf 级的。
10000V 4B 12500V 4C 16000V 4D 20000V 4E 25000V 4F 31500V
0G 4.0V 0H 5.0V 0J 6.3V 0K 8.0V 0Z 9.0V 1G 40V 1H 50V 1J 63V 1K 80V 1Z 90V 2G 400V 2H 500V 2J 630V 2K 800V 2Z
900V 3G 4000V 3H 5000V 3J 6300V 3K 8000V 3Z 9000V 4G 40000V 4H 50000V 4J 63000V 4K 80效数。英文字母前的阿拉伯数字表示数量级。 1 表示 101 即 10 ，2 表示 10 即 100，3 表示 10 即 1000。 例：2J222J 含意是 耐压 630V 容量 2200P 精度±5% 在如：2G473K 含意是 耐压 400V 电容器的容量 0.047μf 精度±10%. 电容量标注象电阻那样有一个规律， 通常是 10,22,33,47,56,68,82,100 进级， 就凭这点很容易 与耐压值区分开
电容的识别与检测实验报告
电容的识别与检测实验报告实验报告：电容的识别与检测一、实验目的：1. 学习电容的基本概念和性质；2. 掌握电容的识别方法；3. 熟悉电容的检测方法。
二、实验原理：电容是一种能够储存电荷的被动元件，其单位是法拉(F)。
电容的大小与其两个极板之间的距离、介质材料的性质以及极板面积有关。
电容的识别方法主要有以下几种：1. 观察电容的外观：常见的电容外观有圆柱形、管状形和片状形等。
通过观察电容的外观可以初步判断其类型；2. 读取电容的标识：电容上通常会印有一些标记，包括电容的名称、型号和参数等。
通过读取标识可以了解电容的一些基本信息；3. 使用电容测量仪进行测量：通过连接电容测量仪对电容进行测量可以准确得到其电容值。
电容的检测方法主要有以下几种：1. 使用万用表进行检测：将万用表的测试笔分别连接到电容的两个极板上，读取万用表上的电容值即可；2. 使用示波器进行检测：将示波器的探头分别连接到电容的两个极板上，观察示波器上的波形变化可以得到电容的性质和电容的值；3. 使用LCR桥进行检测：将电容连接到LCR桥的测试端口上，调节LCR桥的参数并观察测量结果可以得到电容的值。
三、实验步骤：1. 首先观察电容的外观，记录下电容的形状和标识；2. 使用万用表测量电容的电容值，记录下测量结果；3. 使用示波器连接到电容的两个极板上，观察示波器上的波形变化；4. 使用LCR桥连接电容并调节桥的参数，观察测量结果。
四、实验结果：1. 观察电容的外观：圆柱形电容，标识为100μF；2. 万用表测量结果：电容值为98μF；3. 示波器观察结果：波形展示了充电和放电的过程；4. LCR桥测量结果：电容值为103μF。
五、实验讨论：通过实验可以发现，不同的识别和检测方法得到的电容值可能会存在一定的误差。
这是因为不同的方法在测量原理、精度和灵敏度上都存在差异。
六、实验结论：通过本次实验，我们学习了电容的基本概念和性质，并掌握了电容的识别和检测方法。
电阻电容认识（详细版）
2.1电阻电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
图2-1 电阻器外观图表2-4 色环颜色所代表的数字或意义示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图2-4（a）的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2-4（b）的电阻为17.5Ω±1%（a）表示27000Ω±5% （b）表示17.5Ω±1%图2-4 电阻标识2.1.3 命名方法根据部颁标准（SJ-73）规定，电阻器、电位器的命名由下列四部分组成：第一部分（主称）；第二部分：（材料）；第三部分（分类特征）；第四部分（序号）。
它们的型号及意义见下表。
表2-6 电阻器的型号命名法示例：RJ81-0.125－5.1kI型的命名含义：R电阻器-J金属膜-8精密-1序号-0.125额定功率-5.1k标称阻值-I误差5%。
2.1.4 选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5~2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。
对于电阻器，具体应该做到以下几点：1. 优先选用通用型电阻器选用通用型和标准系列的电阻器，不仅由于种类多，规格齐全，货源充足，而且成本低，并在以后的维修工作中也易替换。
如果确实不能满足要求时，再考虑选用特殊型非标准系列的电阻器。
通用型电阻器种类很多如碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、金属玻璃釉电阻器、实心电阻器、线绕电阻器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容的分类、标识、及识读电容(名词解释)：由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同。
一、电容的分类1.按结构可分为：1）固定电容、2）可变电容、3）半可变电容（微调电容）2.按介质材料可分为：1)气体介质电容：空气电容2)电解电容：液态电解电容（如铝质电解液电容）、固态电解电容3)无机介质电容：瓷介电容、云母电容、玻璃釉电容4)有机介质电容：聚乙酯电容(Mylar电容)、金属化聚乙酯电容(MKT电容)聚丙烯电容(PP电容)、金属化聚丙烯电容(MKP电容)聚苯乙烯电容(PS电容)、聚碳酸电容、聚酯电容（涤纶电容）3.按极性分为:1)有极性电容、2)无极性电容。
二、电容的主要参数：标称容量、耐压、绝缘电阻、损耗、允许误差、温度系数、频率特性1.电容量的单位及换算关系：1F＝103mF、1mF=103μF、1μF=103 nF、1nF=103pF2.耐压单位 V（伏）：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压。
对于结构、介质、容量相同的器件，耐压越高，体积越大。
无极性电容的耐压值有：63V、100V、160V、250V、400V、600V、1000V等有极性电容的耐压值有：（与无极性电容相比要低）4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
3.绝缘电阻：电容的是指电容器两极之间的电阻，或称漏电阻。
绝缘电阻的大小决定于电容器介质性能的好坏。
使用电容器时应选绝缘电阻大的。
绝缘电阻越小，漏电越严重，这样会影响电路的正常工作。
4.允许误差：电容器的标称容量与其实际容量之差，再除以标称容量所得的百分数，就是电容器的允许误差。
表2-1常用电容其精度等级（与电阻的表示方法相同）表2-2 电容偏差标识符号表2-3 电容标称容量系列表2-4不同类别电容的标称容量系列值5.温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。
温度系数越小越好。
6.损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。
这些损耗主要来自介质损耗和金属损耗。
通常用损耗角正切值来表示，即：电容器的等效电路中，串联等效电阻ESR同容抗 Xc之比称之为δtg，这里的ESR是在120Hz 下计算获得的值。
显然，δtg随着测量频率的增加而变大，随测量温度的下降而增大。
7.频率特性：电容器的电参数随电场频率而变化的性质。
在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。
损耗也随频率的升高而增加。
另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。
所有这些，使得电容器的使用频率受到限制。
不同品种的电容器，最高使用频率不同。
小型云母电容器250MHz以内；圆片型瓷介电容器为300MHz；圆管型瓷介电容器为200MHz；圆盘型瓷介可达3000MHz；小型纸介电容器为80MHz；中型纸介电容器只有8MHz三、电容的型号命名：1.国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料，见表3-1所示。
表2-5 国产电容第二部分字母电表的含义表2-6各种国产电容及代号第三部分：用数字或字母表示分类，见表3-2所示。
第四部分：用数字表示序号，以区别电容器的外形尺寸及性能指标。
表2-7 国产电容第三部分数字或字母代表的含义2.电容器参数的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。
（2）文字符号法（同电阻）：用数字、文字符号有规律的组合来表示电容量。
标称允许偏差表示方法也和电阻相同。
表2-8 小容量电容绝对容差表示（3）色标法：表示方法和电阻相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：3.进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：表2-9 进口电容第一项字母含义第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：表2-10第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。
表2-11 电容耐压的数字、字母混合表示法例如： 1J：6.3×10=63V 2F：3.15×100=315V3A：1.0×1000=1000V 1K：8.0×10=80V数字最大为4,如4A代表10KV第五项：标称容量，用三位数字表示，前两位为有效数值，第三为是10的幂。
当有小数时，用R或P表示。
普通电容器的单位是pF，电解电容器的单位是uF。
第六项：允许偏差。
用一个字母表示，意义和国产电容器的相同。
也有用色标法的，意义和国产电容器的标志方法相同。
四、电容在电路中的名称及作用：电容器在电子电路中几乎是不可缺少的储能元件，它具有隔直通交、阻低频的特性。
电容器广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等电路中。
尽管电容器在电路中的使用无一例外地都是利用电容的储能、隔直通交、阻低频的特性。
但是，人们习惯根据电容器在电路中作用的不同，对电容器进行称呼。
熟悉电容器在不同电路中的名称意义，有助于我们读懂电子电路图。
1．滤波电容：它接在直流电源的正、负极之间，以滤除直流电源中不需要的交流成分，使直流电平滑。
一般常采用大容量的电解电容器，也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。
2．退耦电容：并接于放大电路的电源正、负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。
3．旁路电容：在交、直流信号的电路中，将电容并接在电阻两端或由电路的某点跨接到公共电位上，为交流信号或脉冲信号设置一条通路，避免交流信号成分因通过电阻产生压降衰减。
4．耦台电容：在交流信号处理电路中，用于连接信号源和信号处理电路或者作两放大器的级间连接，用以隔断直流，让交流信号或脉冲信号通过，使前后级放大电路的直流工作点互不影响。
5．调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6．衬垫电容：与谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。
适当地选定衬垫电容的容量，可以将低端频率曲线向上提升，接近于理想频率跟踪曲线。
7．补偿电容：它是与谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8．中和电容：并接在三极管放大器的基极与发射极之间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。
9．稳频电容：在振荡电路中，起稳定振荡频率的作用。
10．定时电容：在RC时间常数电路中与电阻R串联，共同决定充放电时间长短的电容。
11.加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
12．缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串接的电容。
13．克拉泼电容：在电容三点式振荡电路中，与电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。
14．锡拉电容：在电容三点式振荡电路中，与电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。
15．稳幅电容：在鉴频器中，用于稳定输出信号的幅度。
16．预加重电容：为了避免音频调制信号在处理过程中造成对分频量衰减和丢失，而设置的RC高频分量提升网络电容。
17．去加重电容为恢复原伴音信号，要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉，设置在RC网络中的电容。
18．移相电容：用于改变交流信号相位的电容。
19．反馈电容：跨接于放大器的输入与输出端之间，使输出信号回输到输入端的电容。
20．降压限流电容：串联在交流电回路中，利用电容对交流电的容抗特性，对交流电进行限流，从而构成分压电路。
21．逆程电容：用于行扫描输出电路，并接在行输出管的集电极与发射极之间，以产生高压行扫描锯齿波逆程脉冲，其耐压一般在1500V以上。
22．校正电容：串接在偏转线圈回路中，用于校正显像管边缘的延伸线性失真。
23．自举升压电容：利用电容器的充、放电储能特性提升电路某点的电位，使该点电位达到供电端电压值的2倍。
24．消亮点电容：设置在视放电路中，用于关机时消除显像管上残余亮点的电容。
25．软启动电容：一般接在开关电源的开关管基极上，防止在开启电源时，过大的浪涌电流或过高的峰值电压加到开关管基极上，导致开关管损坏。
26．启动电容：串接在单相电动机的副绕组上，为电动机提供启动移相交流电压。
在电动机正常运转后与副绕组断开。
27．运转电容：与单相电动机的副绕组串联，为电动机副绕组提供移相交流电流。
在电动机正常运行时，与副绕组保持串接。
五、各类电容的特点1）聚酯（涤纶）电容（CL）电容量：40p--4u额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2）聚苯乙烯电容（CB）电容量：10p--1u额定电压：100V--30KV主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3）聚丙烯电容（CBB）电容量：1000p--10u额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4）云母电容（CY）电容量：10p--0。
1u额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5）高频瓷介电容（CC）电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好应用：高频电路6）低频瓷介电容（CT）电容量：10p--4。
7u额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7）玻璃釉电容（CI）电容量：10p--0。
1u额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路8）铝电解电容电容量：0.47--10000u额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等9）钽电解电容（CA）铌电解电容（CN）电容量：0.1--1000u额定电压：6.3--125V主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容10）空气介质可变电容器可变电容量：100--1500p主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等。
应用：电子仪器，广播电视设备等11）薄膜介质可变电容器可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等12）薄膜介质微调电容器可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿13）陶瓷介质微调电容器可变电容量：0.3--22p主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路14）独石电容电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。
