安规对变压器的绝缘系统要求

合集下载

PCB安规绝缘设计要求

Ａｂｓｔｒａｃｔ：Ｃｏｎｔｒｏｌｌｅｒ（ＰＣＢ）ｉｓｔｈｅｃｏｒｄｐａｒｔｆｏｒｐｏｗｅｒｓｏｕｒｃｅｐｒｏｃｅｓｓｏｆｈｏｕｓｅｈｏｌｄａｐｐｌｉａｎｃｅ，ｉｔｓｉｎｓｕｌａｔｉｏｎｄｅｓｉｇｎ
ｉｓｖｅｒｙｉｍｐｏｒｔａｎｔｔＯａｐｐｌｉａｎｃｅ ’ Ｓｎｏｒｍａｌｗｏｒｋｎｄａｓａｆｅｔｙ．ＴｈｉｓｐａｐｅｒｉｓｂａｓｅｄｏｎＩＥＣｓｔａｎｄａｒｄｔｏｄｉｓｃｕｓｓｈｅｔｄｉｓｔａｎｃｅｒｅｑｕｉｒｅｍｅｎｔｏｆＰＣＢｌａｙｏｕｔ，ｆｏｒｒｅｆｅｒｅｎｃｅ．
和表１８功能性绝缘的最小爬电距离便可确定各类绝缘的
最低要求。￣ｎ２２０Ｖ的家用电器，电气间隙需要１．５ａｍ，ｒ
缘。每一种绝缘对应两种距离上的要求，即电气间隙和
爬电距离，分别对应两点间空间的距离和沿着材料表面
爬电距离污染等级为２，材料组为ＨＩａ需要２．０ａｒｍ。对于表中没有的工作电压值，可以使用插值法计算。
同而不同，这往往给刚从事ＰＣＢ布线设计的工程师和认
证工程师造成困惑。对于家用电器，影响判断电气间隙和爬电距离的要素有工作电压、额定脉冲电压、材料组和污染等级等。

变压器安规结构要求

变压器安规结构要求变压器是电力系统中非常常见和重要的设备之一，用于将电网的高压电能转换为适用于家庭、企事业单位的低压电能。

由于其特殊的工作环境和高压电能的传输，变压器的安规结构至关重要。

本文将详细介绍变压器安规结构的要求。

1.外壳材料：变压器的外壳通常采用铁皮或不锈钢材料制成，以确保良好的机械强度和耐腐蚀性。

2.内部隔离：变压器的内部应有清晰的隔离，确保其高压部分与低压部分完全隔离，以避免电击危险。

在变压器内部，高压绕组和低压绕组之间通常会有隔板进行隔离。

3.绝缘材料：变压器内部的电绝缘材料应具有良好的绝缘性能，耐高温、阻燃和耐黄变等特点。

常见的绝缘材料包括绝缘纸、绝缘漆、绝缘胶带等。

4.绝缘涂层：变压器的外表面应涂有绝缘涂层，以增加绝缘强度和防腐蚀性能。

常见的绝缘涂层材料有绝缘漆、环氧树脂等。

5.接地保护：变压器应具备良好的接地保护，以提供过电压保护和防止漏电危险。

变压器的低压侧和中性点通常接地，采用导电性能好的铜杆进行接地。

6.冷却系统：变压器会产生大量热量，因此应有良好的冷却系统来保持其正常运行温度。

常见的冷却系统有自然通风冷却和强制通风冷却。

7.避雷器：由于变压器工作在高压环境下，为了防止雷击，需要在变压器的高压侧安装避雷器，将雷击电流引至接地。

8.保护装置：变压器应具备过载保护、短路保护、欠压保护等功能的保护装置。

这些保护装置能够在异常情况下自动切断电源，保护变压器和电力系统的安全运行。

9.标识标牌：变压器上应有清晰的标识标牌，包括型号、额定电压、额定电流、制造商等信息，以便维修和检查。

10.维护和保养：变压器的安规结构还应包括方便维护和保养的设计。

例如，变压器内部需要留有足够的空间，方便维修人员进行检查和更换零部件。

综上所述，变压器的安规结构要求包括外壳材料、内部隔离、绝缘材料、绝缘涂层、接地保护、冷却系统、避雷器、保护装置、标识标牌和维护保养等。

这些要求旨在确保变压器在常规工作和异常情况下的安全可靠运行，保护电力系统的稳定供电。

高频变压器安规介绍

高频变压器安规介绍pptxx年xx月xx日•变压器安全概述•高频变压器安规要求•高频变压器安全应用•高频变压器安全风险目•高频变压器安全检测•高频变压器安全培训录01变压器安全概述变压器的安全问题变压器过热由于线圈电流过大或磁芯损耗等因素导致变压器温度升高，可能引发火灾等安全问题。

变压器电磁辐射由于变压器工作过程中产生交变磁场，可能对周围环境和人体健康造成影响。

变压器安全距离不足变压器与周围物体距离过近，可能导致电击等危险。

变压器安全标准与规范国际电工委员会（IEC）标准IEC 60076-1标准对电力变压器安全性能和试验方法做出了具体规定。

要点一要点二国家标准（GB）我国根据IEC标准制定了相应的国家标准，如GB 1094.1-2008等。

行业标准为确保变压器安全，各行业也制定了一系列相关标准，如DL/T 1308-2013等。

要点三高频变压器的安全特点高频变压器产生的磁场和电场强度较大，对周围环境和人体健康可能产生一定影响。

高频变压器的绝缘材料和结构对其安全性能具有重要影响，需特别关注其耐压能力和温升情况。

高频变压器具有更高的效率和节能优势，但同时其安全风险也更高。

02高频变压器安规要求高频变压器安全规定了解高频变压器的安全规定是确保设备安全运行和人员安全的必要条件。

熟悉高频变压器安全法规和标准，如国家电气安全法规和电磁辐射标准等。

掌握变压器的安全使用方法和注意事项，包括使用环境、使用方法、异常情况处理等。

高频变压器安全设计高频变压器安全设计应遵循结构简单、易于维护和更换的原则。

针对不同的应用场景和使用环境，设计符合规范的变压器，确保设备的稳定性和安全性。

在设计中考虑到异常情况下的保护措施，如过载、短路、过压等异常情况的处理和保护。

高频变压器安全认证高频变压器必须通过相关的安全认证，以确保其符合国家安全标准和国际电工委员会(IEC)标准。

熟悉常见的安全认证标准，如中国国家强制性产品认证(CCC)、国际电工认证(CE)等。

安规对变压器的绝缘系统要求

注1：为找到每个元件的最大温度T，可能需在不同Tamb下做多个测试。注2：对不同元件的最不利温度条件Tamb可能也不相同。
9 散热量不随温度进行调整的产品
z 若产品未设计为以上散热随温度而变的类型，则也允许使用以上Tmax直接判定，但须注意以上的温升测量需在最不利环温条件下进行，根据1.4.12.2的注释1和注释2，不同元件的最不利环温可能不同，因此可能需要在许多不同的环温Tamb条件下进行多次测试。
{ 认证标准
UL 1446: Systems of Insulating Materials – General IEC 60085: Thermal Evaluation and Classification of Electrical Insulation GB 11021-89: 电气绝缘的耐热性评定和分级
z 真正的绝缘系统认证——OBJS2
- 真正逐项进行绝缘材料的绝缘系统测试和验证 - 项目庞大，费用昂贵，周期漫长 - 通常为大型的绝缘材料生产商，如3M、杜邦等
z 常见的绝缘系统认证——OBJY2
- 由OBJS2企业授权使用其绝缘系统中的材料 - 由UL对所用材料是否符合某个OBJS2进行鉴定 - 建立UL档案，并进行定期工厂审查 - 通常为应用绝缘材料的中小企业，如变压器生产商
z 此外，也可以仅在厂商定义范围内的一种温度(例如常温)下测量温升，此时只须按下式换算最大温度限值： T ≤ Tmax + Tamb – Tma
(其中T为实测温度，Tmax为标准规定的温度限值，Tamb为实测环温， Tma为产品规格定义的最大环温与25℃两者取最大)。
{ 认证风险
如果变压器材料的组合未获得任何绝缘系统认证，则无论其采用何种温度的材料，在整机安规认证（尤其是UL 认证）时对其温升限值将一律按最低级别即Class A 105℃来考虑，这样容易造成温升不过。

安规要求

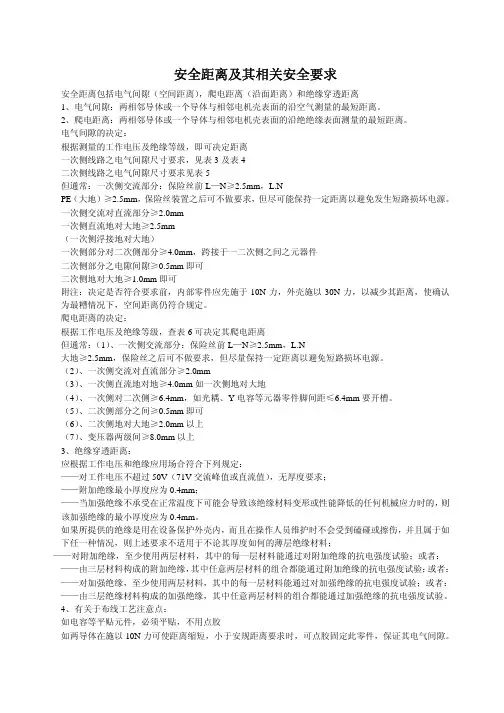

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.NPE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm（一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

《电力安全工作规程(电网建设施工部分)2016版》(通用部分要点解析)20190322

x
3.1.4 施工现场敷设的力能管线不得随意切割或移动。如需切割或移动，应事先办理审批手续。 3.1.5 施工现场应按规定配置和使用施工安全设施。设置的各种安全设施不得擅自拆、挪或移作他用。
3.1.6 施工现场及周围的悬崖、陡坎、深坑、高压带电区等危险场所均应设可靠的防护设施及安全标志；坑、沟、孔洞等均应铺设符合安全要求的盖板或设可靠的围栏、挡板及安全标志。危险场所夜间应设警示灯。
2.4 安全施工方案
一般规定：分类要求
编审批及交底： 2.4.2.3 专项安全施工方案应由项目部技术负责人组织编制，并经施工单位技术、质量、安全等管理部门审核，施工单位技术负责人批准。 2.4.2.4 专业分包单位编制的作业指导书或专项安全施工方案应经施工承包单位审核。
变更安全施工方案如需变更，应重新履行审批手续，并组织交底。

3.5.4.4 配电箱设置地点应平整，不得被水淹或土埋，并应防止碰撞和被物体打击。配电箱内及附近不得堆放杂物。 3.5.4.5 配电箱应坚固，金属外壳接地或接零良好，其结构应具备防火、防雨的功能，箱内的配线应采取相色配线且绝缘良好，导线进出配电柜或配电箱的线段应采取固定措施，导线端头制作规范，连接应牢固。操作部位不得有带电体裸露。 3.5.4.6 支架上装设的配电箱，应安装牢固并便于操作和维修；引下线应穿管敷设并做防水弯。
“3.5施工用电”
管理：应编制专项安全施工方案，建立台账（安装、运行、维护、拆除作业记录台账）人员持证上岗：专业电工（施工用电设施安装、运行、维护）
“一般规定”部分共五条，需要关注的几项要点：
系统安全要求：采用三级配电、二级剩余电流动作保护系统（漏电保护系统），末端应装剩余电流动作保护装置（漏电保护器）专用变压器中性点直接接地低压端：TN-S接零保护系统

高频变压器的安规要求

高频变压器的安规要求引言：高频变压器是一种用于变换交流电压或电流的电气设备，广泛应用于电力系统、通信设备、电子设备等领域。

为了确保高频变压器的安全运行和使用，世界各国都制定了一系列的安规要求。

本文将重点介绍高频变压器的安规要求，包括电气安全、电磁兼容性和环境保护等方面。

一、电气安全要求：1. 绝缘强度：高频变压器在工作过程中需要承受较高的电压和电流，因此绝缘强度是一个重要的安规要求。

高频变压器的绝缘材料应具有足够的耐压能力，以确保不会发生绝缘击穿的情况。

2. 接地保护：高频变压器应具备良好的接地保护措施，以防止因接地故障而导致的电击、火灾等事故。

接地电阻应符合国家、地区或行业的规定要求。

3. 温度控制：高频变压器在工作时会产生一定的热量，所以温度控制是一个重要的安规要求。

变压器的温升应在规定范围内，以防止过热引发火灾等危险。

4. 过载保护：为了防止高频变压器因长时间过载而损坏，需要配置适当的过载保护装置。

这可以是熔断器、热保护开关等，以保护变压器的正常运行。

二、电磁兼容性要求：1. 抗干扰能力：高频变压器应具备一定的抗干扰能力，不受外界电磁场干扰而导致工作异常。

变压器的线圈和结构应设计合理，以减小对外界电磁场的敏感性。

2. 辐射干扰：高频变压器在工作时会产生一定的辐射电磁场，需要符合国家或地区对于辐射干扰的规定。

这可以通过合理的屏蔽设计和滤波器等措施来实现。

3. 互容性：高频变压器与其他电气设备之间应具备良好的互容性，以确保不会相互干扰。

这需要通过设计合理的输入输出接口、防雷措施等来实现。

三、环境保护要求：1. 材料选择：高频变压器的材料应符合环保要求，不含有对人体或环境有害的物质，如铅、汞、镉等。

这可以通过选择符合环保标准的材料来实现。

2. 节能设计：高频变压器在设计中应考虑节能性能，减少能源消耗。

这可以通过降低变压器的损耗、提高效率等方式来实现。

3. 废弃物处理：高频变压器在报废后应进行正确的废弃物处理，以减少对环境的污染。

高频变压器的安规设计基本要求

东莞市铭普实业有限公司地址:中国广东省东莞市石排镇庙边王沙迳村中九路 523330
第二章设计定义
2.1.1 一次回路和二次回路之间的电气间隙对照表A(min)
东莞市铭普实业有限公司地址:中国广东省东莞市石排镇庙边王沙迳村中九路 523330
2.1.2 二次回路中的电气间隙对照表B(min)
东莞市铭普实业有限公司地址:中国广东省东莞市石排镇庙边王沙迳村中九路 523330
东莞市铭普实业有限公司
高频变压器的安规设计基本要求
25-Feb-2011 A/0
目录
1 名词解释 2 设计定义 3 具体要求 4 安规申请注意事项 5 其他信息 6 问题提问
东莞市铭普实业有限公司地址:中国广东省东莞市石排镇庙边王沙迳村中九路 523330
第一章名词解释 1.1 电气间隙(Clearance)：指两导电部件之间的最
第三章具体要求
3.1.3 最小绝缘距离对于工作电压小于50V(有效值,或71V直流值),功能和加强绝缘必须要保证0.4MM以上的绝缘距离. 对于灌封装的变压器,附加绝缘和加强绝缘也没有要求任何的绝缘距离. 对附加绝缘，至少使用两层材料，其中的每一层都能通过对附加绝缘的抗
电强度试验;或者至少使用三层材料，其中的每两层组合都能通过对附加绝缘的抗电强度试验.
对加强绝缘，至少使用两层材料，其中的每一层都能通过对加强绝缘的抗电强度试验;或者至少使用三层材料，其中的每两层组合都能通过对加强绝缘的抗电强度试验.
东莞市铭普实业有限公司地址:中国广东省东莞市石排镇庙边王沙迳村中九路 523330
短距离.
备注:如果两部件都有绝缘保护,还是被视为导电体,例如:变压器两绕组之间的电气间隙就是两个绕组之间靠的最近的铜线的距离

安规对变压器的绝缘系统要求

02-11-8002 ,ttoag
4g 2 1 片灯幻
�求要统系缘绝的样么什合符应器压变 �证认统系缘绝有器压变求要何为规安
� �
求要统系缘绝的器压变对规安、三
。准为值限升温的中号括表上以应此因�法偶电热用使都本基升温量测司公们我而�℃ 0 1去减须还值限度温大最则�量测偶电热用是升温组绕果如�注
�
。续延的误错免避�对核行进商应供与并查审格严要须必以所�确正定一不也息信的供提商应供是使即�是的提一得值�用使确正其证保法无更�起查从无源来料材致导会�误错写填果如�息信本基最的求要合符否是用选料材核审是些这为因�性确正的息信等号书证LU其及以号型用所和商厂产生的料材项各意注别特应�时单清料材的书格规器压变作制在 DR
围范用适
。弱减显明的能性缘绝生发会不都�时度温的定限所级等统系缘绝该过超不受承期长在�起一在合组料材缘绝些这明证�后之试测的泛广过经在�体合组密紧的成组料材缘绝的上以种两或种两由、的备设气电于用是统系缘绝
�
念概
�
统系缘绝是么什、一
。异小同大都但�级等度温缘绝的似类出列曾也时值限升温义定中 1 - 1 - 0 4 0 2 6CE I与 8 7 7 1LU准标用专 SPU及以 1 - 0 5 9 0 6LU /CE I准标用通备设类术技息信在外此。”级等热耐的缘绝气电“作称是而� ”级等度温统系缘绝“无并中其�用使常不是只� ) 1 2 0 1 1BG标国效等 ( 5 8 0 0 6 CE I准标似类的定评级等度温料材缘绝有也CE I实其。统系缘绝的级等度温分划来 6 4 4 1LU 准标据依指是都统系缘绝的说所常通们我此因�统系缘绝的 LU是就的用使泛广最前目�分区级等度温的确明有统系缘绝

变压器绝缘电阻标准

变压器绝缘电阻标准变压器绝缘电阻是指在特定条件下，变压器绝缘系统中的电阻值。

它是衡量变压器绝缘状态良好与否的重要指标之一。

在变压器运行过程中，绝缘电阻的大小直接影响着变压器的安全运行和使用寿命。

因此，对于变压器绝缘电阻的标准有着非常严格的要求。

首先，根据国家标准，变压器绝缘电阻的测试应当符合国家标准GB7676《变压器绝缘电阻测试规程》的要求。

测试时应使用专用的绝缘电阻测试仪器，测试人员应经过专门的培训，并持有相关资质证书。

测试仪器应当定期送检，并严格按照操作规程进行使用，以确保测试结果的准确性和可靠性。

其次，变压器绝缘电阻的标准值应当根据变压器的额定电压等级和绝缘结构的特点来确定。

一般来说，变压器的额定电压等级越高，其绝缘电阻的标准值也应当越大。

同时，不同类型的绝缘结构，例如纸质绝缘、油浸绝缘、干式绝缘等，其绝缘电阻的标准值也会有所不同。

因此，在进行绝缘电阻测试时，应当根据具体情况来确定测试的标准值，并进行相应的比较和评估。

此外，变压器绝缘电阻的测试应当在特定的环境条件下进行。

一般来说，测试环境的温度和湿度会对测试结果产生影响，因此应当在相对稳定的环境条件下进行测试，并对测试结果进行相应的修正。

同时，测试过程中应当避免外部干扰，确保测试结果的准确性。

最后，变压器绝缘电阻的测试结果应当记录并进行分析。

测试结果应当及时归档，并与历史数据进行比较。

对于测试结果异常的情况，应当及时进行分析，并采取相应的措施进行处理。

同时，应当建立健全的变压器绝缘状态监测体系，定期进行绝缘电阻测试，并对测试结果进行评估，以保证变压器的安全运行。

综上所述，变压器绝缘电阻标准的确定和测试是非常重要的。

只有严格按照国家标准进行测试，并根据实际情况确定合理的标准值，才能保证变压器的安全运行和使用寿命。

希望各相关单位能够重视变压器绝缘电阻的测试工作，确保变压器的安全可靠运行。

电源布线安规要求

对于海拔2000米以下要求的产品可以参考以上数据，大于2000m，参考下表
海拔 2000 3000 4000 5000 6000 7000 8000 9000 对应大气压 80 70 62 54 47 41 35.5 30.5 电气间隙倍数 1.0 1.14 1.29 1.48 1.70 1.95 2.25 2.62
三相电源电源PCB布线要求（输入额定电压以400-500为类）
L1与L2（保险或空开之前） L线与N（保险或空开之前）开关管之前Y电容对大地初级对次级（变压器）跨越初次级的光耦初级弱电部分（控制部分)对大地弱电部分（功率部分）对大地电气间隙（mm) 3.2 3.2 3.2 6.4 6.4 3.2 3.2 爬电距离（mm) 5.0 5.0 3.2 10.0 9.0 3.2 5.0
功ቤተ መጻሕፍቲ ባይዱ电源布线要求
初次之间（加强绝缘）初级对大地（基本绝缘）电气间隙(mm) 爬电距离(mm) 保险丝之前L与N，L/N与地之间 2.0 2.5 保险丝之后，整流管之前初级电路对大地 2.0 2.5 光耦之间 4.2 6.0 无PFC(变压器之间) 正激 5.4-5.8 7.6-8.6 双管正激 5.4-5.8 8.0-9.0 反激 5.0-5.6 8.4-9.0 有PFC（变压器之间）隔离驱动变压器 4.4-4.8 6.0-6.4 主变压器 4.8-5.4 6.0-6.4 电路分类初级强电部分（功率部分）对大地初级弱电部分（控制部分）对大地初级弱电部分（控制部分）对次级弱电部分辅助供电变压器 2.2-2.4 2.5-2.8 4.4 5.4-5.8 3.0-3.2 3.0 6.2 8.4-9.0
针对UL508的产品：初级对大地最少要求大于3.2毫米的电器间隙，其它依据上面来布线，DC-DC电源PCB布线要求（输入小于75VDC，输出小于 55VDC）初次之间（加强绝缘）

安规标准细则3

IEC/EN61558-1/2-6安规标准细则二, 电气间隙及爬电距离2,对于开关电源1, L-N 间须至少满足基本绝缘2, 保险丝两引脚间需至少满足基本绝缘3, 初次级电路之间,光藕初次级之间,变压器初次级之间(含初级绕组/初级PIN/初级铜箔对次级绕组/次级PIN/次级铜箔),Y电容初次级间均需满足双重绝缘或加强绝缘;初级带电部件同外壳外部可触及部位间需满足最少1.0mm的穿透绝缘或满足双重绝缘/加强绝缘要求参考IEC61558-1 table 13,C1,D1,基本绝缘,附加绝缘,加强绝缘(或双重绝缘)需满足以下要求(工作电压以250V AC 或354V峰值计算):基本绝缘/附加绝缘: 电气间隙CL:2*1.1..mm Min, 爬电距离2.5*1.1 mm Min双重绝缘/加强绝缘: 电气间隙CL:4*1.1..mm Min, 爬电距离5.0*1.1 mm Min备注1, 电气间隙同爬电距离可用插入法计算备注2, 产品的污染等级以等级2计算三,高压及绝缘要求1,高压入法计算后为3547V AC.(参考IEC61558-1 表8)b, 到倍频倍压测试---产品空载连接到倍频倍压电路5分钟,测试过程中产品高压仍需满足要求3, 电气绝缘---IP20产品需承受20-30度/95%湿度条件下的湿度处理48小时---其它类型产品通常需承受40度/95%湿度条件下的湿度处理168小时四,正常温升(通常带满载进行测试)1, 测试电压测试电压为电源额定电压最大值的1.06倍2,测试频率为50HZ3, 环境温度最大的环境温度为25度或生产商指定的更大值4, 通常使用时的最高允许温度,见以下表15,正常温升测试的接收标准测试过程中,温度保险丝及电流保险丝不允许动作,零部件温度不得超出表1的要求,测试后产品需立即通过高压测试.六,异常测试(通常带满载进行测试,,有至少一个电子零件组成的电路均需进行零件的开路及短路测试)1, 测试电压测试电压为电源电压的+/-6%2,测试频率为50HZ3, 环境温度通常用室温4,测试方法a)开路或短路半导体零件和电容(满足安规认证的Y电容不必进行短路测试,光藕的两个电路间不必进行短路测试,小于15W的低功率电路中的零件不必进行零件的开路或短路测试), b) 组合电路的内部进行开路或短路测试5, 异常测试的接收标准异常测试过程中不允许:---有火焰释放---发出金属融化物---释放出有危害量的有毒气体或易燃气体---零件温度超过表3的要求异常测试后不允许出现:---高压失败---不允许接触到危险电压(超过35V( peak)a.c.或60V DC的电压属于危险电压)表3:短路或过载条件下的最大温度值6,变压器过载测试a)固有保护变压器需进行输出绕组短路测试b)有不可复位的或不可替换的温度保险丝的非固有短路保护变压器需进行过载测试,测试电流从额定电流开始以5%的步长进行增加,直致温度保险丝动作,然后用另一个样板进行95%的能持续工作的最大负载电流进行测试过载测试过程中不允许:---有火焰释放---发出金属融化物---释放出有危害量的有毒气体或易燃气体---零件温度超过表3的要求过载测试后不允许出现:---高压失败---不允许接触到危险电压(超过35V( peak)a.c.或60V DC的电压属于危险电压)c)无危害时变压器需对3个样品进行1.06倍的额定电压输入,带1.5倍的额定负载(如果1.5倍的额定负载无法实现,则用最大负载)进行测试,直致变压器达到稳定状态或开路测试后:---测试指能接触到的变压器外壳部位,温度不得超过175度---产品支撑件温度不得超过125度---变压器不允许释放火焰,熔化物,或绝缘物料的熔化滴七, 危险带电部件,接触电流---可接触到的电压不得超过35V( peak)a.c.或60V DC---按照附页J测得的接触电流(用U1和U2表示)对于AC值不得超过U1=35V峰值且U2不得超过0.35V 峰值;对于DC值不得超过U1=1.0V八, 变压器空载输出电压负载输出电压要求---空载输出电压不得超过50V AC 或120V DC---输出电压偏差:＜U(空载)-U(满载)＞/U(满载)需满足表101:表101-输出电压偏差九, 机械要求1,可移动设备的冲击测试对有外壳的变压器用满足IEC 68-2-63的弹簧锤对产品最脆弱的部分施加0.5+/-0.05焦尔的能量冲击3次,施加冲击前产品的固定螺丝的力矩调至2/3.2,滚筒试验,插脚扭力测试, 插脚拉力测试直插式可移动设备需承受---滚筒试验50次(产品质量小于等于250克时); 滚筒试验25次(产品质量大于250克时),执行测试时DC线需剪短至10CM---0.4Nm插脚扭力测试---产品完成70度/1小时的热测试后每个插脚需进行1分钟的拉力测试,拉力要求见表5备注1: 3个产品完成滚筒试验后产品的电气间隙及爬电距离仍需满足要求子句26.1的要求,此外产品不得出现高压失败及电冲击危害备注2: 插脚扭力测试和拉力测试需在一个新样品上进行,完成测试后插脚的位移不得超过1mm.3,产品对排插的附加力矩0.25Nm最大4, 防尘放水等级要求及II类设备要求---额定输出不超过200V A的可移动变压器放尘等级至少需IP20---不防水的产品IPX0,必须在说明书上标示英文及德文的”indoor use only”---额定输出不超过630V A的可移动变压器必须为CLASS II5, 电源线及外部连接线的相关要求a, 电源线长度及等级要求移动式变压器, 区别于直接装在插座上的, 要提供2 –4米长度的电源线(于输入端接入电源的连接软线), 导体截面积0.5mm2的软线除外.DC线的长度无特别要求.变压器IPX0级的电源线级别须为H05系列, 总重量小于3公斤的, 电源线级别不能低于H03VV-F.连接Class I变压器的电源线, 要有绿/黄颜色的芯线用于接地.c,变压器接线在使用时经常移动的, 要进行摇摆测试, 条件如下:负重: 10N (线材截面积超过0.75mm2的); 5N(线材截面积不超过0.75mm2)角度: 左右各45°, 通过90°为1个行程频率: 每分钟60个行程20000(Z类不可拆线式); 10000(X, 或Y类可拆线式)行程数:备注: 圆线摇至行程数的一半时, 要转90°角; 扁线没有此规定.判定: 测试后导体间不能有短路产生, 单股导体断线率不能大于10%, 导体不能从端子处松脱, 护线尾不允许松脱, 线尾或线的损害导致不符合安规的情况不允许出现, 导体不能被刺穿绝缘导致导体可接触.d,线材吊拉力测试(对DC线和AC线均适用)按下表所列拉力值, 施加25次, 每次1秒, 之后线材上施加相应扭矩1分钟, 线材位移1mm.IEC/EN61558-2-7(玩具变压器)特别要求1, 额定输出电压不得而知超过24V AC 或33V DC,空载输出电压不得超过33V AC或46V DC且空载输出电压不得而知超过满载输出电压的2倍2, 额定输出不得超过200V A,额定输出电流不得超过10A3, 玩具变压器必须是CLASS II设备,且铭牌上必须标示玩具变压器标志(小车符号)4,在正常温升及异常测试条件下, 金属外壳的外部温度不得超过50度, 非金属外壳的外部温度不得超过60度5,玩具变压器的防尘登记至少为IP40,室外使用的玩具变压器的防水放尘等级至少为IP67 6,玩具变压器的机械要求在IEC/EN61558-1的基础上还需进行4个边及4个脚的撞击测试和40CM高的跌落测试10次.7,不允许用耦合器作为玩具变压器的输入部件。

变压器安规结构要求

材料
2，class 105以上的系统必须使用经过UL 1446认证过的绝缘系统内的材料
绝缘系统要求
同IEC/EN 60950- 除了class 105之外，其他的等级都需要提供绝缘系统 1， 60065
7

UL/CSA 标准对变压器的要求
UL/CSA 60950-1, 60065 UL 1310 UL 1012 UL
不同侧绕组之间
同IEC/EN 60950-1, 初级和次级绕组之间 60065
同61558的要求
不同侧绕组出线交叉和应力问题 (一般都是指初级与次级之间, 而且其中一边为三重绝缘线)
同IEC/EN 60950-1, 同60950-1， 60065
同61558的要求
8

基本绝缘，变压器同一基本绝缘，变压器同一侧的绕组之
侧的绕组之间还是需要至少一层的胶带用来隔离。间还是需要至少一层的胶带用来隔离。
IEC/E N 60335 -2-29 同 61558 的要求
不同侧绕组之间
双重绝缘或者加强绝缘 1，如果有一侧使用到三重绝缘线，那么三重绝缘线和漆包线之间需要至少一层的胶带来隔开，以防应力损伤。。 2，如果不同侧的绕组都是使用漆包线，那么绕组之间需要至少两层的胶带来隔离，并且胶带要通过相应的耐压测试.
变压器规格书示例
5

IEC/EN标准对变压器的要求
变压器规格书示例
6

UL/CSA 标准对变压器的要求
UL/CSA 60950-1, 60065 UL 1310 UL 1012 UL
铭牌要求
同IEC/EN 60950- 对于随机测试的变压器，标准上没 1， 60065 有特别写明，但是一般的变压器上都会有型号名，而且在材料清单中也需要列出来型号名。同IEC/EN 60950- 1， class 105可以直接使用参数符合要求的材料 1， 60065 三重绝缘线需要有UL/ETL认证

变压器安全操作规程范文（二篇）

变压器安全操作规程范文一、安全操作准则1. 操作前必须对变压器进行全面检查，确保设备无损坏或故障。

2. 操作人员必须熟悉变压器的结构和工作原理，并具备必要的技术知识与操作经验。

3. 在操作变压器前，必须切断电源并拉下开关，确保设备处于安全状态。

4. 操作人员必须穿戴符合安全要求的个人防护装备，包括绝缘手套、绝缘靴等。

5. 操作人员必须保持警觉，注意周围环境，避免操作过程中发生危险事故。

二、变压器操作步骤1. 检查变压器的外观，确认设备是否完好无损，检查紧固件是否牢固，避免因松动导致故障。

2. 检查变压器的冷却系统是否正常运行，确保散热风扇、冷却油等部件能够正常工作。

3. 检查变压器的油位，确保油位在正常范围内，如发现不足应及时添加变压器油。

4. 检查变压器的绝缘状况，使用绝缘测试仪对绝缘进行检测，确保绝缘正常，不得进行带电操作。

5. 在带电操作前，应进行电气测试，确保电源电压符合要求，并使用万用表等工具检测输入输出电压。

6. 在操作过程中，严禁存在火源或其他可燃物品，以免引发火灾。

7. 操作人员必须严格按照操作规程进行操作，不得随意更改设备的接线或调整参数。

8. 在进行维护保养时，必须切断电源并等待一段时间，确保设备处于安全状态后才能进行操作。

9. 若发现设备有异常现象或故障，应立即切断电源，并及时向维修人员报告，等待维修。

三、变压器故障处理1. 若发现变压器有异常噪音或烧焦味道，应立即切断电源，并进行检查和维修。

2. 若变压器出现漏油现象，应立即切断电源，并进行漏油处理和维修。

3. 若变压器出现绝缘击穿情况，应立即切断电源，并进行绝缘检测和维修。

4. 若变压器发生短路或过载，应立即切断电源，并进行故障排查和维修。

5. 在处理变压器故障时，操作人员必须穿戴个人防护装备，并使用合适的工具进行维修。

四、紧急情况处理1. 在发生火灾时，应立即切断电源，并采取适当的灭火措施，保护人员安全。

2. 在发生电击事故时，应立即切断电源，并进行急救处理，及时送往医院治疗。

开关电源产品安规认证基本要求

开关电源产品安规认证基本要求简介此处主要指高频开关电源的安规认证，因其结构比较复杂，涉及的内容比较多，对于初始进行UL 安规认证的工程师来说，了解一些关于电源产品的相关认证要求是必要的。

前言一般说来不同的认证工程师对安规认证提交的样品及文件资料的种类、数量、内容、形式等可能会有不同的要求，但实质是一致的。

根据各相关的认证资料整理而成，仅供参考。

1 认证依据标准UL 508- 2004 《工业控制设备》；UL 60950- 2003 《信息技术设备》，对两个标准不一致处，执行最不利原则，以标准苛刻者为准。

2 试验样品的种类及数量此项工作与UL 公司认定的“系列”范围有关。

系列产品的认定：相同磁芯大小与材质；同样的制作技术（绕线与组装）；相同的保护方式；一次侧相同绕线；同为AC/AC 或AC/DC，有或无REGULATOR；同为插墙式或桌上型。

提供的试验样品：送检样品数:至少3 个、浸漆变压器2 个、不浸漆变压器1 个。

做异常情况测试可能会损坏的元器件、零部件备品：主要有功率器件和保护器件，如：变压器、整流管、开关管、功放管、功率IC、熔断器、熔断电阻、限流电阻等。

同一系列的不同型号在“产品描述”中说明系列产品的异同。

3 应提供的文件资料（必须用英文提供）书面申请：公司资料（申请公司、列名公司、生产工厂的厂址、联络人及职务、邮编、电话、传真号等。

用中英文提供。

）3.1 产品描述报告3.2 电气原理图及结构装配图3.3 产品照片（送试样品至少5 张：正面、后面、内部、铭牌、一次电路与二次电路之间的隔离件；同一功率系列其他型号产品的照片若干。

）3.4 材料列表（包括安全与EMC）：名称、数量、型号、主要指标、生产商、认证机构及认证号（见表1）。

需要认证的元器件：变压器、电感、PCB 板、保险器、断路器、风扇、继电器、开关、输入端子、输出端子、输入连接线、输出连接线、胶带、挡墙、骨架、漆包线、绝缘漆、导热绝缘膜、铁夫隆套管、PVC 套管、热缩套管、光耦、X 电容、Y 电容、泄放电阻、热敏电阻、压敏电阻、硅胶、阻焊剂、助焊剂、铭牌等。

变压器绝缘层与耐压的要求

只有基本绝缘 , 不足双重 / 加强绝缘时） , 线路须通过低阻抗测试（ 25A 或一次侧线圈之耐电流的 1.5 倍 , 1 分钟 , < 0.1 Ω ） 15) 不能有开关或保险丝在接地线路上 . 16) 若采用电线来做为接地连接时 , 其必须为黄绿线 . 17) 当产品在应用上 , 有移除接地的设计或需求时 , 须确保在移除接地前 , 危险电压先会被移除 . （例如 : 拔除电源插头时 , 接地 Pin 会最后脱离插座之连接） Ø 电源供应器接地需透过使用者或维护人员连接, 接地端点旁须有一接地之符号 “ ”. Ø 金属若要与接地连接 , 须符合 annex J 之要求 , 避免不同金属接触所造成之腐蚀现象 . Ø 当产品提供连接端子来连接电源时 , 要用隔板来确保绝缘距离在连接松脱时 , 仍符合要求 . （必要时施以 5N 的力量判定） . 异常状态下之保护：除了独立电源供应器需要包覆在防火的外壳内外 , 为了在不正常的输出下 ( 如过载或短路 ), 达到温度保护 , 确保绝缘强度以及切断高压侧电源 , 一般有下列几种做法 : 18) 在变压器之一次侧线圈内部加上适当耐温之温度保险丝 . 19) 在变压器之一次侧线圈内部加上适当耐温之过温度保护开关 . (常见于音响用之环形变压器) 20) 降低一次侧线圈之线径或增加圈数 , 以提高一次侧阻抗 , 限制一次侧之电流 . ( 适用于超低功率之变压器 ) 21) 在变压器之一次侧 ( 内部或外部 ) 加上适当之电流保险丝 . a) 注意事项: 选适当之电流保险丝, 确保线圈温度在过载及短路状态下, 保险丝动作前温度不会高于绝缘之规定值. b) 此结构一般适用于 Switching Transformer. Ø 温度保险丝置于变压器内部较能准确侦测温度 . 电流保险丝则无此顾虑 . Ø 所有保护用组件在正常额定输出下不可以动作 , 且须采用认可安规零件 . Ø 保险丝的类型众多 , 应用时应特别注意 . (欧规与美规分类不同 ) Ø 只做二次侧的保护线路 , 无法切断一次侧电源 ; 且二次侧线圈短路测试时 , 无保护作用. 限制输出功率 (Limited Power Sources) ：电源供应器若能限制其输出能量不足以造成燃烧的危险, 则被供应的设备及仪器便不需提供高成本的防火外壳了. 要符合此要求, 除了供应器的输出与输入必须隔离外, 在不正常操作下（包括保护线路的零件故障） , 仍须符合下列之规定 : 22) 不是藉由限流装置时（如: PTC 、温度保险丝、一次侧线圈阻抗或二次侧保护线路） , 用下表 : 输出之开路电压 60 秒后之最大电 0.1 秒后最大功率交流电压（ Vac ）直流电压（ Vdc ）流（ V x A）（包括短路） ≤ 20 ≤ 20 ≤ 8 A ≤ 5x 开路电压 ≤ 30 ≤ 30 ≤ 8 A ≤ 100 VA ≤ 60 ≤ 100/开路电压 ≤ 100 VA 23) 藉由限流装置时（如 : Current Fuse ） , 用下表 : 输出之开路电压 60 秒后之 0.1 秒后之限流装置的额定电流交流电压直流电压最大电流最大功率（ Vac ）（ Vdc ）（包括短路）（ V x A） ≤ 20 ≤ 20 ≤ 5 A ≤ 30 ≤ 30 ≤ 1000/开路电 ≤ 250 VA ≤ 100/开路电压

高频变压器安规介绍

高频变压器安规介绍
2023-11-07
目录
• 高频变压器概述 • 高频变压器安规要求 • 高频变压器安规标准解读 • 高频变压器安规测试方法 • 高频变压器安规认证流程 • 高频变压器安规对于产品研发的意义
01
高频变压器概述
高频变压器的定义
• 高频变压器是一种用于将输入电压升高或降低至所需水平的电气设备。它通常由一个或多个磁芯、绕组和绝缘材料组成。
变压器外壳应可靠接地，接地电阻应符合相关规定。
变压器的引线应采用绝缘导线，绝缘导线的截面积应满足载流量的要求。
变压器的操作应由专业人员执行，操作时应注意安全。
变压器安全操作规程
操作变压器前，应检查变压器的绝缘是否良好，有无破损或老化现象。
变压器的接线端子应连接牢固，接触良好，防止发生过热现象。
05
高频变压器安规认证流程
准备阶段
了解相关安规标准
在开始准备认证前，需要了解与高频变压器相关的安规标准和要求，包括国家或地区的电气安全法规、行业标准等。
选择认证机构
根据产品应用领域和目标市场，选择合适的认证机构，如权威的第三方检测机构或行业认可的认证机构。
准备技术文件
准备与高频变压器有关的技术文件，包括电路图、结构图、规格书等，并确保这些文件符合相关安规要求。
安全性能测试
要点一
总结词
安全性能测试是高频变压器安规测试的关键环节，它主要涉及到对变压器在异常工作条件下的安全性能进行测试。
要点二
详细描述
安全性能测试包括温升测试、短路测试、过载测试和绝缘耐压测试等。温升测试是为了确保变压器在正常工作时各部分的温度不会超过安全范围；短路测试是为了检查变压器在短路情况下的性能表现；过载测试是为了验证变压器在过载情况下的稳定性和寿命；绝缘耐压测试是为了检验变压器的绝缘性能和耐压能力。

安规对变压器的绝缘系统要求

安规对变压器的绝缘系统要求1.绝缘材料：变压器的绝缘系统应采用符合国家标准的绝缘材料，如绝缘纸、绝缘漆、绝缘胶片等。

这些材料应具有良好的绝缘性能和耐热、耐寒、耐湿等特性。

2.绝缘结构：变压器的绝缘系统应由绝缘件、导电件和接地件组成。

绝缘件主要包括绝缘垫、绝缘管、绝缘板等，用于隔离导电部分，防止电流直接通过。

导电件包括引线、铜瓦等，用于导电和传输电能。

接地件用于接地保护，防止绝缘破损引起的电击事故。

3.绝缘强度：变压器的绝缘系统应具有足够的绝缘强度，能够在额定电压下保持其绝缘性能。

绝缘强度一般指耐压试验，即在一定时间内施加一定电压，检测绝缘是否被击穿。

国家标准对不同类型的变压器绝缘强度有相应的要求。

4.绝缘电阻：变压器的绝缘系统应具有足够的绝缘电阻，能够防止漏电流引起的绝缘破损。

绝缘电阻是指在施加一定电压下测量的绝缘系统电阻。

一般要求变压器绝缘电阻不得低于一定要求值。

5.绝缘损耗：变压器的绝缘系统应具有低损耗、高效率的特点。

绝缘损耗是指绝缘材料中电能转化为热能或其他形式的能量损失，它与绝缘材料的特性和使用条件有关。

国家安规对变压器的绝缘损耗有严格的限制，以保证变压器的正常运行和节能。

6.绝缘监测：变压器的绝缘系统应配备绝缘监测装置，用于监测绝缘状况，及时发现绝缘故障，并采取相应措施。

常见的绝缘监测装置包括绝缘电阻仪、局部放电监测仪、超声波检测仪等。

7.绝缘维护：变压器的绝缘系统需要定期维护和检查，保持其良好的绝缘性能。

维护包括绝缘清洁、绝缘涂层补修、绝缘阻燃等。

同时，还应制定相应的维护计划和维修记录，确保绝缘系统的可靠性。

总之，安规要求变压器的绝缘系统具备良好的绝缘性能和安全性，保证变压器的正常运行和保护人身安全。

绝缘材料的选择、绝缘结构的设计、绝缘强度的测试、绝缘电阻的测量、绝缘损耗的控制、绝缘监测的实施以及维护和检修等都是确保变压器绝缘系统符合安规要求的重要环节。

变压器安规安全要求

变压器安规安全要求变压器是电力系统中常见的电器设备，具有实现电能变换、输送、分配和控制的重要功能。

在安装和使用变压器时，必须遵守一定的安规安全要求，以确保其正常工作和人身安全。

本文将从变压器的安规安全要求方面进行介绍。

变压器的安规要求1.按照中国国家标准进行设计、制造和检测。

变压器必须符合GB/T6465-1999《变压器技术条件》和GB1094.1-2013《干式电力变压器第1部分：通用技术条件》等相关标准，并取得相应的检验合格证明。

2.变压器的绝缘电阻和绝缘强度必须符合规定，以确保其正常运行和使用安全。

变压器的绝缘电阻应符合GB/T50329-2003《配电变电设备的电气安全》中的要求，以确保变压器正常工作时，绝缘系统不会发生故障。

3.变压器的接地电阻必须符合规定，以确保变压器接地的安全可靠。

变压器的接地电阻应符合GB/T50329-2003中的要求。

4.变压器必须符合设计和制造要求，且具有完整有效的电气保护系统。

变压器的电气保护系统应包括过电压保护、过流保护、瞬变保护和接地保护等，以确保变压器在故障发生时能够及时不间断地断开电源。

5.按照规定进行运输、装卸和安装，防止变压器被损坏或误操作。

变压器的运输和安装过程中，必须遵守GB/T50329-2003《配电变电设备的电气安全》中的相关规定，并按照制造商的指示和要求进行操作。

变压器的安全要求1.变压器应根据使用场所的实际情况和要求，合理设置和布置，以保证变压器正常运行和使用安全。

2.变压器应根据其容量、型号和用途等要求，合理选择保护措施和保护装置，并确保其能够及时、快速地断开电源，避免发生事故。

3.变压器使用中必须定期检查和维护，确保其正常运行和使用安全。

变压器的检查和维护包括定期对绝缘电阻、接地电阻、转子测温、电压、电流、温度等进行测试和检查，并且及时排除隐患和故障。

4.变压器应设置在干燥、通风、清洁、温度适宜的场所，并设有防雷、防爆和防火措施，以确保变压器安全运行和使用。
