经典4G-TD-FDD-LTE射频测试规范报告

中国移动TD-LTE实验室测试RF规范

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳T D-L T E无线子系统射频测试规范T D-L T E R A N S u b-s y s t e m T e s tS p e c i f i c a t i o n f o r R F d i v i s i o n版本号：1.1.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布<测试规范定义>测试规范是对网络设备/网络接口协议/设备性能进行的测试的依据，力图对该设备的功能，接口，协议，性能等各方面进行全面的测试。

该类技术文件应具有如下特点：1、全面性该类规范应该在其规定的测试范围内的进行全面的测试，以便反映该设备的是否真正正确的实现了功能/协议，以便完成对该设备的评价。

2、正确性测试规范作为鉴定设备的正确性的依据。

其表述的内容必须首先是正确的。

判断正确与否的测试结果必须是可以正确得到的，也是设备本身能够完成和必须完成的。

3、容错性测试规范必须对发生错误情况下设备的反馈进行详细的测试。

测试项目必须全面包括各种异常情况。

4、权威性该类规范是集团公司在测试和检验方面的重要文件，应该观点明确，测试项目全面，论述过程不应体现在正文中，可以根据情况在附件或编制说明中体现；在用辞上注意规范的强制性，不应使用建议性的语气。

所有检验结果都必须是确定的。

5、强可操作性该类规范是实际指导测试的文件，因此要具有强可操作性。

该规范直接为技术人员所利用，相关人员应该可以按照规范的规定直接进行实际测试。

<使用范围>中国移动通信集团内部，外部，用于指导集团公司和省公司进行网络实施、新业务开展时的设备测试和验收。

<与其他规范之间关系>在业务规范，总体技术要求，设备规范、接口规范基础上完成，是进行组建一个网络或者业务系统的设备的验收性指导性规范。

<主要内容>主要包括测试环境，测试配置，测试工具及测试方法的描述，设备的常规测试、功能测试、接口测试、协议测试、质量指标测试（性能测试）、计费结算功能测试、业务测试、网络管理、人机界面测试、可靠性测试、网络安全测试等等，目的是对在规定的范围内，对设备进行详尽的测试。

TD-LTE基站射频测试步骤详解

TD-LTE基站射频测试步骤详解TD-L TE基站射频测试操作说明第⼀部分TX测试⼀、TX测试连接图Note: 衰减为输出功率2.5倍以上，此处选择30dB。

10MH 参考线时钟线reference接BBU针孔，10毫秒trigger接B板最右边⽹⼝。

⼆、仪表等附件内容频谱分析仪(Agilent MXA Signal Analyzer N9020A,10Hz~13.6GHz), 30dB衰减，System DC Power 7Supply (Agilent N5747A/60V/12.5A/750W)，VGA信号源。

LTE NEM，Secure CRT。

三、NEM操作系统配置四、频谱仪选键设置Step 1. 选择LTE模式，Press Mode, LTE TDD.Step 2. 频点设置FREQ ChannelStep 3. 频点补偿设置Input/Output, External Gain, BTSStep 4. 下⾏模式设置Mode Setup, Radio, Direction to be Downlink.Step 5. 链路配置设Mode Setup, Radio, ULDLAlloc, Config 3；DW/GP/Up Len, More, Config 8.Step 6. 时间门限设置Sweep/control, Gate, Gate Delay=5ms, Gate Length=6.8msStep 7. 带宽设置Mode setup, Prest To Standard=10/20MHzStep 8. 触发⽅式设置Trigger, External 1/2配置完后频谱分析仪显⽰如下：五、下⾏发射项测试操作步骤1. 输出功率Output Power测试项选择Meas---Channel power 测试模式E-TM1.1Note: 查看Channel Power值，(10W标准值40dBm)。

FDD-LTE单验以及报告流程

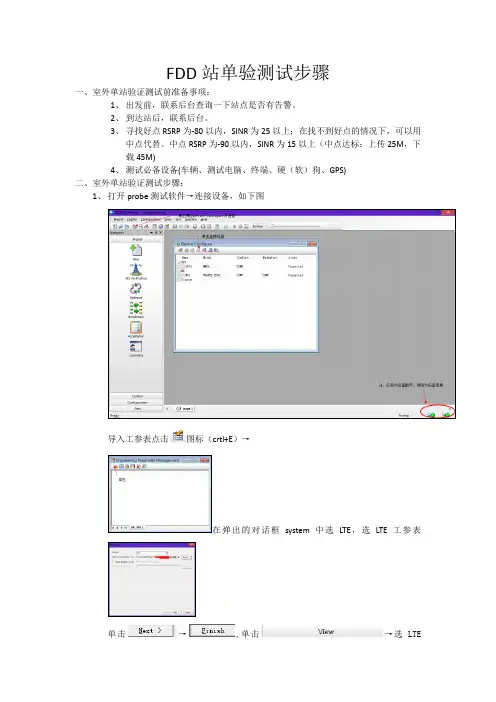

FDD站单验测试步骤一、室外单站验证测试前准备事项：1、出发前，联系后台查询一下站点是否有告警。

2、到达站后，联系后台。

3、寻找好点RSRP为-80以内，SINR为25以上；在找不到好点的情况下，可以用中点代替。

中点RSRP为-90以内，SINR为15以上（中点达标：上传25M，下载45M)4、测试必备设备(车辆、测试电脑、终端、硬（软）狗、GPS)二、室外单站验证测试步骤：1、打开probe测试软件→连接设备，如下图导入工参表点击图标（crtl+E）→在弹出的对话框system中选LTE，选LTE工参表单击→,单击→选LTE→分别单击，三个图标显示如下图：导入Mapinfo Tab地图。

测试可以开始了2、PING在开始→运行输入cmd→cd\→回车，如下图：输入命令“ping 127.1.1.1 -n 100 >M_XXXXX(站名)-S1-PCI50-PING-1.txt”其中“数字50为该扇区PCI，“M_XXXXX”为站名，测试时根据所测站点进行修改“，然后回车出现如下图（范例）开始PING后记录LOG，PING结束后停止记录LOG（LOG命名方式：Probe_20130516171626-M_XXXXX-S1-PCI50-PING-1），每个扇区PING做2次，第二次PING 命名为：“M_XXXXXXX-S1-PCI50-PING-2.txt”。

3、上传（UL）灌包在命令中输入“iperf -c -u -b 50m -i 1 -t 9999 -P 2 -l 1000”。

→ENTER如下图所示待速率达到40M左右时开始记录开始后记录LOG3分钟3分钟后停止记录LOG，截图同样记录两次再停止灌包Ctrl+C停止上行灌包命名为Probe_20130516171626-M_XXXXXXX-S1-PCI50-UL-1 截图命名：M_XXXXXX-S1-PCI50-UL(截图采用HooNetMeter软件来截图范例UL4、FTP下载FTP下载采用FileZilla软件来下载，将FileZilla中下载线程设置为10，打开FileZilla 单击“编辑‘→设置如下图：拉满10个下载任务后待速率达到100M左右开始记录LOG同样3分钟之后停止记录，截图DL同样记录两次删除FTP下载任务FTP下载命名为“Probe_20130516171626-M_XXXXXX-S1-PCI50-DL-1“截图命名：“M_XXXXXX-S1-PCI50-DL“5、ATTACH测试导入Attach_Probe脚本→,运行如下图:6、0度和8度测试‘空载记录2分钟即可，不做任何业务，但需注意0度和8度的RSRP、PUCCH需相差5以上。

解析TD-LTE设备射频发射指标的测试

二、ＴＤ－ＬＴＥ射频发射机测试原理
（三）发射机开／关时间指标
由于ＬＴＥ移动通信技术标准采用的是时分双攻方式，无线发射机需要经过从启动到停止和从停止到启动的过程。无线发射机停止关闭时，其发射功率可以定义为关闭期间，利用带宽与无线发射机带宽设置相等的方形滤波器对７０ｕｓ内的平均功率进行测量。１、当信号载波频率 ≤ ３．ＯＧＨｚ时，测量得到的管段功率必须小于
质量高、性能稳定的信号。同时确保其他频带不能存在超过限制的辐射
信号，因此，该信号需要具备较强的抗干扰能力。无线发射机的无线端口是负责对发射机性能进行测量的节点，本文根据发射机测试要求和标准，将其测试指标归纳为以下四种：
（一）输出功率指标．
波频率的差值，频率的稳定度主要是对无线发射机载波调制过程中产生的频率偏差，严重的频率偏差不但会导致子载波正交性进一步恶化，还会带来信噪比急降的问题。ＬＴＥ移动通信基站的调制频率误差必须控制
在Ｏ．０５ｐｐｍ以内。错误矢量误差（ＥＶＭ）指的是经过均衡得到的实际测量符号与理想
｝倩道带宽（ＭＨｚ）总功率动卷范围（ｄＢ）
信终端设备提出相应要求。本文以ＴＤ－ＬＴＥ射频发射机测试原理为切入点，分析了其测试指标及测试特征。
前言
｝
１．４
３
５
７．３
１１．３
１３．５
一
、
ｌ０１５２Ｏ

射频测试规范

1、目的规范WCDMA射频测试标准，使工程师在作业时有所遵循，特制订本规范。

2 、适用范围本规范适用于公司研发的WCDMA 产品项目。

3 、参考文件3GPP TS 34.121《3rd Generation Partnership Project;Technical Specification Group Radio Access Network User Equipm ent（UE）radio transmission and reception（FDD）(Release 9)》3GPP TS 25.133《3rd Generation Partnership Project;Technical Specification Group Radio Access Network;Requirements for support of radio resource management (FDD) (Release 9)》4 、缩略语和术语ACLR Adjacent Channel Leakage power Ratio 邻道泄漏抑制比ACS Adjacent Channel Selectivity 邻道选择性AWGN Additive White Gaussion Noise 加性高斯白噪声BER Bit Error Ratio 误比特率BLER Block Error Ratio 误块率CPICH Common Pilot Channel 公共导频信道CQI Channel Quality Indicator 信道质量指示CW Continuous Wave (un-modulated signal) 连续波（未调制信号）DCH Dedicated Channel 专用信道（映射到专用物理信道）DPCCH Dedicated Physical Control Channel 专用物理控制信道DPCH Dedicated Physical Channel 专用物理信道DPDCH Dedicated Physical Data Channel 专用物理数据信道DTX Discontinuous Transmission 非连续发射Ec Average energy per PN chip 每个伪随机码的平均能量EVM Error Vector Magnitude 误差矢量幅度FDD Frequency Division Duplex 频分复用Fuw Frequency of unwanted signal 非有用信号频率HARQ Hybrid Automatic Repeat Request 自动混合重传请求HS-DPCCH High Speed Dedicated Physical Control Channel 高速专用物理控制信道HS-PDSCH High Speed Physical Downlink Shared Channel 高速物理下行共享信道HS-SCCH High Speed Shared Control Channel 高速共享控制信道Iblocking Blocking signal power level 阻塞信号功率电平Io The total received power spectral density 总接收功率频谱密度Ioac The power spectral density of the adjacent frequency channel 邻信道功率谱密度Ioc The power spectral density of a band limited white noise source 带限白噪声功率谱密度Ior The total transmit power spectral density of the downlink signal at the Node B an tenna connector 基站发送的总功率谱密度Îor The received power spectral density of the downlink signal as measured at the UE antenna connector 下行链路所接收的功率谱密度Iouw Unwantedsignal power level 非有用信号功率电平OCNS Orthogonal Channel Noise Simulator 正交信道噪声模拟器PCCPCH Primary Common Control Physical Channel 主公共控制物理信道 PICH Paging Indicator Channel 寻呼指示信道PRACH Physical Random Access Channel 物理随机接入信道Qqualmin Minimum Required Quality Level 小区质量最小需求Qrxlevmin Minimum Required Rx Level 小区信号电平最小需求<REFÎor> Reference orIˆ<REFSENS> Reference sensitivity 参考灵敏度RRC Root-Raised Cosine 根升余弦 RSCPReceived Signal Code Power 接收信号码功率SCH Synchronisation Channel 同步信道SF Spreading Factor 扩频因子TFC Transport Format Combination 传输格式集合UE User Equipment 用户设备UTRA UMTS Terrestrial Radio Access 陆地无线接入UTRAN UMTS Terrestrial Radio Access Network 陆地无线接入网络5、测试环境正常环境：15℃~35℃；湿度控制在20~75% ；常压。

中国移动LTE网络单站测试规范

1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。

通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。

1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。

DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。

室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。

1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。

笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。

1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。

LTEFDD外场终端测试规范

LTEFDD外场终端测试规范新一代宽带无线移动通信网”重大专项“TD-LTE及FDD技术试验及标准”课题LTEFDD技术试验—终端外场测试规范(V0.1)工业和信息化部电信研究院目次目次 (1)前言 (3)1范围 (4)2参考文件 (4)3缩略语 (5)4概述 (6)4.1 测试配置 (6)4.2 测试仪表要求 (6)4.2.1 协议测试仪 (6)4.2.2 测试终端 (6)4.2.3 路测设备 (6)4.2.4 可接受的测试设备的不确定度 (6)4.3 测试的前提条件 (6)5单UE测试 (9)5.1 系统接入测试 (9)5.1.1 附着与去附着 (9)5.1.2 PLMN选择 (10)5.1.3 跟踪区更新测试 (10)5.1.4 小区重选 (12)5.1.5 下载接入成功率测试 (12)5.1.6 上传接入成功率测试 (13)5.1.7 上传下载接入成功率测试 (13)5.2 峰值速率测试 (14)5.2.1 下行峰值速率测试 (14)5.2.2 上行峰值速率测试 (15)5.2.3 上下行峰值速率测试 (15)5.3 状态转换与时延测试 (16)5.3.1 控制面时延测试 (16)5.3.2 用户面时延测试 (17)5.3.3 寻呼测试 (18)5.3.4 切换测试 (19)5.4 长保测试 (20)5.4.1 静态长保测试 (20)5.4.2 动态长保测试 (21)6多UE测试 (23)6.1 多UE长保测试 (23)6.1.1 下载长保测试 (23)6.1.2 上传长保测试 (24)6.1.3 上传下载长保测试 (25)6.2 多UE短呼接入测试 (26)前言本规范用于“新一代宽带无线移动通信网”重大专项“TD-LTE及FDD技术试验及标准”课题的LTE FDD 技术试验。

本规范主要规定了LTE FDD UE设备在外场的测试方法和测试过程。

本规范版权归工业和信息化部电信研究院所有，未经授权，任何单位或个人不得复制或拷贝本规范之部分或全部内容。

射频测试报告模板

射频测试报告模板篇一：手机硬件RF和电性能测试报告手机硬件RF和电性能测试报告Co.，LtdTel: -875 Fax: -801E-mail:pengguiqiongXX54＠Add: Prayvtech Communications TechnologyParametric Test Report(Revision:A0)Model:(转载于: 小龙文档网:射频测试报告模板)Description: PR1硬件测试报告Amount:2PC Date:xxxx-xx-xx Test Conditions1. PCB： /W:Equipments：CMU200/ Agilent 8960/Keithley2306/ Agilent6631系列Standard Test Condition1. Temperature15—35℃2. Relative humidity 50%—70%3. Test Conclusion:□FALL■PASS Approved:1简介目的适用范围责任程序内容测试数据及测试结果1 简介序言目前国家对手机的质量问题越来越重视，公司对于手机质量的客户满意度和返修率也一致关注。

其中，GSM手机的射频问题仍然是一个影响手机质量、开发进度和生产效率的重要因素。

为了保证产品的品质和性能符合 GSM 规范和国家标准，需要在手机测试方面建立一套完整、科学的测试体系。

为此我们参照 GSM 规范欧洲标准、国家邮电部移动通信技术规范、国家信息产业部通信行业标准以及日常积累的测试经验编写了这份射频测试标准、测试的目的以及硬件相关的测试表格。

本程序书定义了GSM 900MHz 和DCS 1800MHz 移动电话中试过程中的电性能测试标准。

目的本规范的目的是针对研发阶段的GSM手机提供较全面测试指标依据尽量保证研发阶段GSM手机的点测指标满足FTA、CTA与批量生产点测指标要求，使手机的射频问题尽可能在研发阶段暴露出来并在量产前解决。

TD-LTE基站射频测试步骤详解

实用标准文案TD-LTE基站射频测试操作说明第一部分 TX测试一、TX测试连接图RRH衰减器频谱分析仪BBUTrigger ReferenceNote: 衰减为输出功率2.5倍以上，此处选择30dB。

10MH 参考线时钟线reference接BBU针孔，10毫秒trigger接B板最右边网口。

二、仪表等附件内容频谱分析仪(Agilent MXA Signal Analyzer N9020A,10Hz~13.6GHz), 30dB衰减，System DC Power 7Supply (Agilent N5747A/60V/12.5A/750W)，VGA信号源。

LTE NEM，Secure CRT。

三、NEM操作系统配置四、频谱仪选键设置Step 1. 选择LTE模式，Press Mode, LTE TDD.Step 2. 频点设置FREQ ChannelStep 3. 频点补偿设置Input/Output, External Gain, BTSStep 4. 下行模式设置Mode Setup, Radio, Direction to be Downlink.Step 5. 链路配置设Mode Setup, Radio, ULDLAlloc, Config 3；DW/GP/Up Len, More, Config 8.Step 6. 时间门限设置Sweep/control, Gate, Gate Delay=5ms, Gate Length=6.8msStep 7. 带宽设置Mode setup, Prest To Standard=10/20MHzStep 8. 触发方式设置Trigger, External 1/2配置完后频谱分析仪显示如下：五、下行发射项测试操作步骤1. 输出功率Output Power测试项选择 Meas---Channel power测试模式 E-TM1.1Note: 查看Channel Power值，(10W标准值40dBm)。

LTE功率控制和射频测试规范

PUCCH功控校正因子如何增减
` 引入校正因子的一个原因是补偿多径衰落（路损不包含多径衰落）
` 另一个作用是在P0没有及时更新（收不到SI update）的情况下可以做适当的补偿
` 对于PUCCH中的HARQ ACK/NACK，使用PDCCH DL grant中的TPC域 ` 对于周期性的PUCCH报告，使用DCI format 3/3A调整 ` DCI format 3A功率控制，调制步进-1db，0db，+1db，+3db ` DCI format 3功率控制，调制步进-1db，+1db
Steps 6 to 9 of the generic radio bearer establishment procedure (TS 36.508 4.5.3.3-1) are executed to successfully complete the service request procedure.
不同的控制信息也是不同的
` 对PUCCH的功控，是放在DL Grant的PDCCH中
PT = min{Pmax , P0 + PLDL + Δ format + δ }
发送功率
校正因子不同的PUCCH格式下行pathloss，dB，通过cell-specific RS估计
系统指定功率，由SI广播 UE的最大发射功率，dbm
<---> <---> <--->
-
-
Message Sequence
Paging
Message
T Verdict P
-
-
RRCConnectionRequest
1

经典4G-TD-FDD-LTE射频测试规范报告

Tested by Checked byDateModelSNB41 运行商选择：Value(Flow)Value(Fmid)Value(Fhigh)LowlimtUplimt402904074041190Mod=QPSK,Num-RB=12Start_NB=0,NS_Val=NS_01BW=10MHz23.5-1.523.5+1.5dBmPassMod=QPSK,Num-RB=18Start_NB=0,NS_Val=NS_01BW=20MHz23.5-1.523.5+1.5dBm23.5-1.523.5+1.5dBm23.5-1.523.5+1.5dBmMod=QPSK,Num-RB=50Start_RB=0,NS_Val=NS_011dB backoff,BW=10MHz 23-2.523.5+1.5dBMod=16QAM,Num-RB=50Start_RB=0,NS_Val=NS_012dB backoff,BW=10MHz 23-3.523.5+1.5dB-10 dBm ± 6.7dBm 10 dBm ± 5.7dBm 15 dBm ±4.7dBm 最小输出功率Min.Output PowerMod=QPSK,Num-RB=50Start_RB=0,NS_Val=NS_01BW=10MHz-40dBm 发射关功率Transmit Off Power-50.0dBm常规开关时间模板General ON/OFF Time MaskMod=QPSK,Num-RB=50Start_NB=0,NS_Val=NS_01Genernal BW=10MHzP/F P/FAbsolute Power Tolerance Test Point 1Mod=QPSK,BW=10MHz-5.6-10-5.6+10dBmAbsolute Power Tolerance Test Point 2Mod=QPSK,BW=10MHz6.4-10 6.4+10dBm相对功率控制容限 PowerControl Relative powertoleranceRelative Power TolerancePattern:A/B/CMod=QPSK,BW=10MHzP/F P/F /Aggregate Power ToleranceTPC=0dB,PUCCH,RB=16,Mod=QPSK,BW=10MHz -3.23.2dB /Aggregate Power ToleranceTPC=0dB,PUSCH,RB=12,Mod=QPSK,BW=10MHz -4.24.2dB /频率误差 Frequency ErrorMod=QPSK,Num-RB=50BW=10MHzMax. Output Power -200200HzMaxPowerMod=QPSK,BW=10MHz RB=12/50;TPC=-36.8dBmMod=QPSK,BW=10MHz RB=12/50;MaxPowerMod=QPSK,BW=5MHz RB=8/25;TPC=-36.8dBmMod=QPSK,BW=5MHz RB=8/25;MaxPowerMod=16QAM,BW=10MHz RB=12/50;TPC=-36.8dBmMod=16QAM,BW=10MHzRB=12/50;MaxPowerMod=16QAM ，BW=5MHz RB=8/25;TPC=-36.8dBmMod=16QAM,BW=5MHz RB=8/25;误差矢量幅度ErrorVector Magnitude (EVM)17.5%Error Vector Magnitude(EVM)误差矢量幅度（EVM ）12.5NA绝对功率控制容限PowerControl Absolute powertoleranceNANA集合功率控制容限Aggregate power control toleranceNA最大输出功率Max.Output Power最大输出功率Maximum Output Power @ (Mod=QPSK,Num-RB=12Start_NB=0,NS_Val=NS_01 BW=10MHz )（软件或物料对比前的测试）最大功率降低Maximum Power Reduction (MPR)配置终端输出功率Configured UEtransmitted Output Power Mod=QPSK,Num-RB=12Start_RB=0,NS_Val=NS_01BW=10MHz(open)最大输出功率Maximum Output Power @ (Mod=QPSK,Num-RB=18Start_NB=0,NS_Val=NS_01 BW=20MHz )（软件或物料对比前的测试）中国移动+联通+电信（窄带20+20+60=100MHz）Test ItemsTolerance Unit备注Hardware Version:Software Version:Instruments ：Input Offset ： dBOutput Offset: dBTDD-LTE 2600（B41） Test ReportDocument No.V5.1ConductiRadiatio3.2dBm±3.2dBMod=QPSK,BW=10MHz-25.0dBc -26.8dBm±3.2dBmMod=QPSK,BW=10MHz-20.0dBc -36.8dBm±3.2dBmMod=QPSK,BW=10MHz -10.0dBc GeneralMod=QPSK,BW=10MHz P/FP/F dB IQ Image -24.2dBc DC: 3.2dBm±3.2dB-24.2dBc DC: -26.8dBm±3.2dBm -19.2dBc DC: -36.8dBm±3.2dBm -9.2dBcEVM 均衡频谱平坦度EVM equalizer Spcetrum FlatnessMod=QPSK,BW=10MHz,RB=50P/F P/F 占用带宽Occupied bandwidth （OBW ）Mod=QPSK,BW=10MHz,RB=50P/FP/FNA NA频谱发射模板 Spectrum EmissionsTemplateMod=QPSK,16QAM,BW=10MHz;RB=18/50P/F P/FMod=QPSK,BW=10MHz±5+BWutra/2(UTRA1;RB=12)36.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(UTRA2;RB=12)39.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(E-UTRA1;RB=12)33.0dB Mod=QPSK,BW=10MHz土5+BWutra/2(UTRA1;RB=50)36.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(UTRA2;RB=50)39.0dB Mod=QPSK,BW=10MHz±5+3*BWutra/2(E-UTRA1;RB=50)33.0dBLowlimtUplimt402904074041190Mod=QPSK,DL-RB=50BW=10MHz,SIMO Throughput: >95% -97.3dBmMod=QPSK,DL-RB=100BW=20MHz,SIMO Throughput: >95% -94.3dBmMod=QPSK,DL-RB=50BW=10MHz,Main,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Main,Throughput: >95%-91.3dBmMod=QPSK,DL-RB=50BW=10MHz,Deversity,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Deversity,Throughput: >95% -91.3dBm Mod=QPSK,DL-RB=50BW=10MHz,Main,Throughput: >95%-94.3dBm Mod=QPSK,DL-RB=100BW=20MHz,Main,Throughput: >95%-91.3dBmMod=QPSK,DL-RB=50BW=10MHz,Deversity,Throughput: >95%-94.3dBmMod=QPSK,DL-RB=100BW=20MHz,Deversity,Throughput: >95%-91.3dBm最大输入电平 Max. Input Level DL-Mod=64QAM,UL-Mod=QPSK,DL-RB=50,BW=10MHz,TPC(closed)=17.3dBm Throughput: >95%-25.0dBm NA NALowLimitUpLimitUnit 402904074041190380mA 380mA最大发射功率时的电流（TX-Pwr =Max ，Cell-Pwr = -95dBm）最大发射功率时的电流（TX-Pwr =Max ，Cell-Pwr = -95dBm）（软件或物料对比前的测试）ResultsOngoingLTE_B41 射频电流测试备注1、传导测试；2、屏灭状态；3、读取电流平均值。

TD-LTE测试报告详解

大唐移动通信设备有限公司TD-LTE测试报告目录1硬件设备平台 (4)1.1设备相关连接线 (4)1.2硬件设备 (4)1.3EPC核心网 (4)1.4基站 (7)1.5RRU (7)1.6OMCR (9)1.7服务器 (9)1.8天线 (10)1.9设备组网数据配置 (10)2协议接口 (11)2.1U U接口 (11)2.2S1接口 (12)2.3X2接口 (13)3安全事项 (14)4设备上下电 (15)4.1配电箱开关打开。

(15)4.2AC/DC电源上电 (15)4.3PDU电源打开 (15)4.4服务器上电 (15)4.5OMCR服务器上电 (15)4.6基站上电 (15)5设备软件启动 (15)5.1软件启动说明 (15)5.2OMCR程序启动 (15)5.2.1配置IP地址 (16)5.2.2登陆OMCR服务器 (16)5.2.3运行启动程序 (17)6实验室计算机安装配置及软件说明 (22)6.1本地IP地址配置 (22)6.2软件安装 (23)6.2.1OMCR安装 (23)6.2.2WinPcap_4_1_3.exe安装 (23)6.2.3EPC_LMT软件 (24)6.2.4ENODEB_LMT软件 (24)6.2.5ATP软件 (25)6.2.6RealPlayer安装 (26)6.2.7DU Meter (26)6.2.88UFtp (27)7实验案例 (27)7.1关键参数观察实验 (27)7.1.1操作步骤 (27)7.1.2结果确认 (29)7.2激活和去激活小区实验 (29)7.2.1去激活小区 (29)7.2.2激活小区 (30)7.3终端附着实验 (30)7.4SIM开通实验 (30)7.4.1登陆HSS (30)7.4.2增加用户 (31)7.4.3添加SIM的信息 (32)7.4.4结果验证 (33)7.5业务实验 (33)8科研模块-信道估计 (33)8.1信道估计原理 (33)8.2测试准备 (34)8.3设备环境要求 (34)8.4测试环境搭建 (34)8.4.1设计开发代码 (34)8.4.2完成代码植入 (34)8.4.3生成基站版本 (34)8.4.4更换EBP版本 (35)8.5验证自定义代码 (37)8.5.1终端业务保持 (37)8.5.2打BO业务开关设置 (37)8.5.3登陆ATP (38)8.5.4上行bler画图 (39)8.5.5选择自定义代码 (39)1硬件设备平台1.1设备相关连接线设备连接所需相关连接线有：网线、电源线、射频线与光纤。

关于4G FDD网络无线参数核查分析报告

关于4G FDD网络无线参数核查分析报告1：概述根据集团4G无线网络覆盖优化的要求，在各厂家大力支持下完成了福厦泉三地区的4G LTE-FDD网络的无线核查工作，核查参数8大项，60个参数左右，主要包含了无线接入，功控，寻呼等参数。

2：核对参数总体分析：此次核查范围是对集团推荐的4G无线类常用的参数进行针对检查分析，在分析中一方面对参数含义进行推敲分析，一方面对设置值进行探讨，分别与三个厂家进行每个参数分析确定：1）集团无线参数的推荐值总体还是比较合理的，未出现大范围的质疑；各厂家对出现设置不一的参数也同意按集团推荐值进行修改。

2）核对分析中发现有两个参数需要与集团进行再次论证，一个是在第四节中的异网切换中的设置A2事件结束门限设置为-109dBm是否太大，用户容易离开4G网络，可能设置值与异频切换的A2事件设置值混淆，另一个是重选到低优先级频点门限为22，实际值为-106dBm值就进行下切低网络，这设置太高，容易使用户切换至EVDO网络，为此，这两个参数还在沟通中。

3：按设备厂家分类以集团参数推荐值进行核查发现：60个参数中，各厂家所有扇区设置值与集团推荐值核对不一的比例分别如下：4：各参数具体核对分析及相关建议：1：关于小区属性参数：1） referenceSignalPower：小区RS信号功率，建议设置时需要观察了解具体RRU型号进行针对设置，随后根据覆盖需要进行调整,根据网络负荷进行调整,调整值不大于最大值,一般以3dB步阶调整.2） cellIndividualOffset(Ocs)，统一设置为0，3）PA与PB值：无/有RS的PDSCH信道功率偏置。

这对参数需要成对进行设置，与具体算法有关，若未进行成对设置，容易浪费RRU功率资源，具体常见设置为：需要注意分单天线还是双天线，单天线设置为0，双天线设置为-3，而成对设置为：PA设置为-3，则PB设置1；若PA设置为0，PB设置为0。

LTE速率测试指导

LTE FDD/TDD上下行速率测试指导该指南仅针对FDD-LTE/TDD-LTE的应用测试,利用详细的图解,逐步对FTP测试进行说明,希望读者在图文中,逐步熟练掌握测试步骤。

如在测试中,发现不当之处或者有疑问,请联系本地技术支持,欢迎指正,谢谢!R&S CMW DAU需要的选件:●R&S CMW-B450A (H450A Data Application Unit) ●R&S CMW-KM050 (IP based measurements, in combinatio n withtechnology specific IP data enabling)●R&S CMW-KA100 (Enabling of IP-Data interface for I Pv4)●R&S CMW-KA150 (Extension of IP-Data interface to I Pv6)R&S CMW FDD-LTE需要的选件:●R&S CMW-B300 (Signaling unit, wideband)●R&S CMW-KM500 (LTE FDD R8, TX measurement, uplink)●R&S CMW-KS500 (LTE FDD R8, SISO, basic signaling)●R&S CMW-KS510 (LTE FDD R8, SISO, advanced signalin g)●R&S CMW-KS520 (LTE FDD MIMO 2x2, signaling)本文档所需:CMW500一台;测试用白卡一张PC(windows)一台;注:CMW500支持内部服务器与外接服务器(如公司局域网与internet),本文档只针对CMW500内部自带服务器,不包含外部连接服务器部分的图解。

一,建立LTE数据业务连接打开仪表,首先复位(reset)仪表,再选择 SIGNAL GEN;选择LTE 信令单元任务栏就会出现“LTE Signaling”;选择该任务“LTE Signaling”后,给予可以对小区进行配置了,根据终端的能力,选择频段,小区带宽等参数。

4g移动通信基站的现场检测

《1800MHz和 1900MHz频段丨M T系统基站射频技术指标及台站设置要求》（工信部无[2012]559号） YD/T 2573-2013 LTE FDD数字蜂窝移动通信网基站设 |FDD LTE 备技术要求（第一阶段） YD/T 2574-2013 LTE FDD数字蜂窝移动通信网基站设备测试方法（第一阶段）
HARQ
个数与延时随上下行配置方式不同而不同
个数与延时固定
调度周期
随上下行配置方式不同而不同，最小1ms
1ms
作为无线电管理部门，通常关心的是发射机的无线发射指标，因此在对 4G 基站进行在线检测时一般只对发射机进行测试。目前现场能测试的项目包含以下几项。
表3tdlte和fddlte基站的检测依据市电供电220v体制检测依据1800mhz和1900mhz频段imt系统基站射频技术指标及台站设置要求工信部无2012559号关于25002690兆赫兹频段imt系统基站射频技术要求的函工信无函201398号工业和信息化部关于同意中国移动通信集团公司在tdlte1900mhz频段开展时分双工tdd方式国际移动通信imt系统技术试验的批复工信部无函201519号ydt25712013tdlte数字蜂窝移动通信网基站设备技术要求第一阶段ydt25722013tdlte数字蜂窝移动通信网基站设备测试方法第一阶段fddlte1800mhz和1900mhz频段丨mt系统基站射频技术指标及台站设置要求工信部无2012559号ydt25732013ltefdd数字蜂窝移动通信网基站设备技术要求第一阶段ydt25742013ltefdd数字蜂窝移动通信网基站设备测试方法第一阶段验证基站的下行符号功率是否符合规范要求

FDD-LTE实验报告

仿真软件FDD-LTE开通与调试实验报告班级：物联网应用技术姓名：学号：0624130130一、FDD-LTE设备安装连线●实习说明：物理数据配置是其它数据配置的基础，它包括对机架、机框和各类资源单板的定义，从控制角度提出了与硬件相对应的模块、单元、子单元的概念。

本章节同时介绍模块数据配置，单元数据配置和子单元数据配置。

●实习目的：掌握BBU和RRU的模块、单元、单板配置及连线方法。

●实习项目：➢掌握BBU、RRU安装方法➢掌握BBU、RRU的连线方法●实习要求：根据机房实验环境合理安装设备及配置●实习条件：➢启动仿真软件➢打开FDD-LTE盒子➢恢复实验环境●设备的安装及硬件的连线1.进入仿真软件进行网络拓扑图的搭建2．进入机房2.进行BBU和RRU设备的安装➢BBU的安装（1）、19英寸标准机柜的安装（2）、机柜内硬件的安装（DCPD4 ZXSDRBS8200 NR8250）➢RRU的安装第一个RRU进行进行机房内的挂墙式安装3.进行单板的安装（1）、PM单板安装在14槽位（2）、SA单板安装在13槽位（3）、CC 单板安装在1槽位（4）、BPL单板安装在8槽位5、进行硬件的连线（1）、BBU接地保护线和电源线的连接（a）、保护线选择16mm黄绿相间的线、A端接在设备接地保护的接口处、B端接在接地铜牌上（b）、PM电源线选择BBU电源线的第二根，A端接在PM电源接口上，B 端接到DCPD4的输出端上，B1接在上边B2接在下边（c）、总电源线的连接，选择25mm蓝黑相间的电源线，在DCPD4的接入端A1接在下边A2接在上边，B1/B2接到总电源柜上，B1接在输出模块上，B2接在铜牌上。

（2）、RRU接地保护线和电源线的连接（a）、保护线选择16mm黄绿相间的线、A端接在设备接地保护的接口处、B端接在接地铜牌上（此步骤需要接2根）（b）、电源线选择RRU专用电源R8882的A端接到电源接口处，B端接到总电源柜上，B1接在输出模块上，B2接在铜牌上。
