化工设计复习资料很有用的
化工设计考试复习资料
化工设计1. 设备布置时两个容器之间的安全距离不应小于1.5 m。
2. 车间布置设计的内容包括车间厂房布置和车间设备布置。
3.在管道布置图中，应按规定图形，符号画出管件。
4. 车间布置分初步设计和施工图设计两个阶段。
5. 距离较近的两设备间的管道连接方式是90°弯接6. 关于设备布置图表述正确的是多层建筑物应分层绘制各层的设备布置平面图。
7.设备平面布置图中的定位尺寸单位用mm表示。
8. 关于工艺物料流程图，描述不正确的是精确画出设备外形。
9. 在釜式反应器温度控制方案中，不能采用方案控温要求较高时，采用单回路控制来控制温度。
10. 高温或低温管道要用管托，将管道从管架上升高0.1m,以便于保温。
11. 工程概算项目划分为工程费用等四项。
12. 工程概算费用是指设备购置费，安装工程费和建筑工程费，其他基本建设费用，三项费用之和。
13. 在下面四条关于设备布置的意见中，考虑欠妥当的是反应设备一般布置在高层14. 工艺设备竖面布置应遵循的原则是重型设备应落地布置，真空设备布置在合适的高层位置，装置面积受限时可将设备布置在构架上。
15. 管道布置图一般只画管道和设备的平面布置图。
16. 设备布置设计应提供的图样是设备布置图，设备安装详图，管口方位图。
17. 管道及仪表流程图又称为施工流程图。
18.分离程度要求高的场合优先选用填料塔。
19. 带有循环的反应过程的物料衡算方法是试差法。
20. 工艺流程草图中物料管线用粗实线画出。
21. 管道及仪表流程图中的物料代号PG表示工艺气体。
22. 管道引出支管时，气体管道应从上方引出。
23. 设备布置图中的字母“COD”表示接续图。
24. 工艺流程分为四大部分，以下过程经济评价不包括在内。
25. 设备布置设计中数据错误的是操作通道上方最小净空高度为2.1 m。
26. 化工设备图的基本视图常采用两个视图。
27. 有关安全距离数据中控制室、配电室至加热炉的距离不小于5 m是不正确的。
化工设计资料
第一章化学工业的发展一次能源：系指从自然界获得、而且可以直接应用的热能或动力。
二次能源：通常是指从一次能源经过各种化工过程加工制得的、使用价值更高的燃料。
化工生产的特点：1.化工生产的物料绝大多数具有潜在危险性 2.生产工艺过程复杂、工艺条件苛刻 3.生产规模大型化、生产过程连续性强4.生产过程自动化程度高化学工业危险因素：1.工厂选址2.工厂布局3.结构 4.对加工物质的危险性认识不足 5.化工工艺 6.物料输送7.误操作8.设备缺陷9.防灾计划不充分化学工业安全措施：1.设备安全2.物料加工和操作安全3.装置安全安全设计的基本原则：1.应遵循本质安全设计原则2.应遵循合理降低风险原则3.应遵循三同时原则本质安全设计：采用削减、缓解、替代、简化等手段，通过局部改用没有危险或危险性很小的物料或过程，从设计源头上消除或削减危险源过程危险源分析的基本方法：预先危险源分析（PHA）故障假设/安全检查表分析危险与可操作性研究（HAZOP）--工艺流程图（PFD）故障类型和影响分析（FEMA）故障树分析（FTA）系统的过程危险源分析：指对选定的某个设计装置（单元）进行专业的、全过程的综合分析，以辨识危险源对全局的影响。
化工安全对策措施设计原则：1.事故预防优先原则2.可靠性优先原则3.针对性、可操作性和经济合理性原则化工设计的安全经济分析：1 装置的安全设计产生的效益2 装置中隔断设备使用寿命大致相同 3 股东投资和操作费用的关系 4 安全设计应满足规定条件下的最低费用保障化工设计三阶段法:法令规则标准规范企业经验标准第二章化工厂厂址的选择一级危险：易燃物质、火源、富氧、热源、压缩物质、毒性物质、人员失误的可能性、机械故障的可能性、人员物料和车辆在厂区流动蒸汽云降低能见度等。
二级危险：火灾爆炸游离毒性物质的释放跌伤倒塌碰撞工厂定位，一般遵循以下基本原则：1.有原料、燃料供应和产品销售的良好的流通条件；2.有储运、公用工程和生活设施等方面良好的协作环境；3.靠近水量充足，水质优良的水源；4.有便利的交通条件；5.有良好的工程地址和水文气象条件。

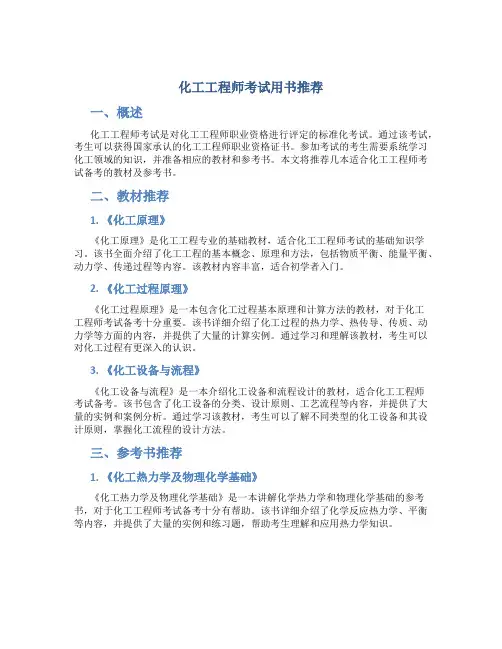

注册化工工程师考试用书
化工工程师考试用书推荐一、概述化工工程师考试是对化工工程师职业资格进行评定的标准化考试。
通过该考试，考生可以获得国家承认的化工工程师职业资格证书。
参加考试的考生需要系统学习化工领域的知识，并准备相应的教材和参考书。
本文将推荐几本适合化工工程师考试备考的教材及参考书。
二、教材推荐1. 《化工原理》《化工原理》是化工工程专业的基础教材，适合化工工程师考试的基础知识学习。
该书全面介绍了化工工程的基本概念、原理和方法，包括物质平衡、能量平衡、动力学、传递过程等内容。
该教材内容丰富，适合初学者入门。
2. 《化工过程原理》《化工过程原理》是一本包含化工过程基本原理和计算方法的教材，对于化工工程师考试备考十分重要。
该书详细介绍了化工过程的热力学、热传导、传质、动力学等方面的内容，并提供了大量的计算实例。
通过学习和理解该教材，考生可以对化工过程有更深入的认识。
3. 《化工设备与流程》《化工设备与流程》是一本介绍化工设备和流程设计的教材，适合化工工程师考试备考。
该书包含了化工设备的分类、设计原则、工艺流程等内容，并提供了大量的实例和案例分析。
通过学习该教材，考生可以了解不同类型的化工设备和其设计原则，掌握化工流程的设计方法。
三、参考书推荐1. 《化工热力学及物理化学基础》《化工热力学及物理化学基础》是一本讲解化学热力学和物理化学基础的参考书，对于化工工程师考试备考十分有帮助。
该书详细介绍了化学反应热力学、平衡等内容，并提供了大量的实例和练习题，帮助考生理解和应用热力学知识。
2. 《化工原料与产品应用技术》《化工原料与产品应用技术》是一本介绍化工原料和产品应用技术的参考书。
该书内容覆盖了常见的化工原料和产品的性质、应用、处理等方面的知识，并提供了实例和案例分析，有利于考生了解不同类型化工原料和产品的应用技术。
3. 《工艺装备自动控制与优化技术》《工艺装备自动控制与优化技术》是一本介绍化工工艺装备控制和优化技术的参考书。

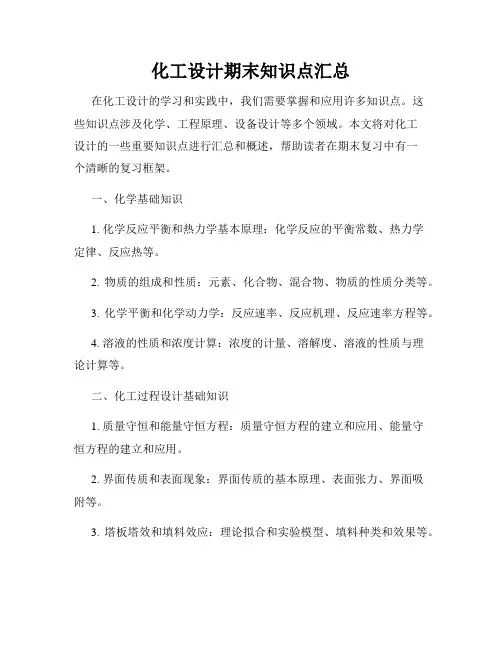

化工设计期末知识点汇总
化工设计期末知识点汇总在化工设计的学习和实践中，我们需要掌握和应用许多知识点。
这些知识点涉及化学、工程原理、设备设计等多个领域。
本文将对化工设计的一些重要知识点进行汇总和概述，帮助读者在期末复习中有一个清晰的复习框架。
一、化学基础知识1. 化学反应平衡和热力学基本原理：化学反应的平衡常数、热力学定律、反应热等。
2. 物质的组成和性质：元素、化合物、混合物、物质的性质分类等。
3. 化学平衡和化学动力学：反应速率、反应机理、反应速率方程等。
4. 溶液的性质和浓度计算：浓度的计量、溶解度、溶液的性质与理论计算等。
二、化工过程设计基础知识1. 质量守恒和能量守恒方程：质量守恒方程的建立和应用、能量守恒方程的建立和应用。
2. 界面传质和表面现象：界面传质的基本原理、表面张力、界面吸附等。
3. 塔板塔效和填料效应：理论拟合和实验模型、填料种类和效果等。
4. 流体流动和传热：流体的流动规律、流体动力学和传热基础方程等。
三、化工设备设计知识点1. 反应器设计：反应器的类型和分类、反应器设计的基本原则和步骤、反应器环境的控制等。
2. 分离设备设计：塔设备的类型和分类、传质机理和运算方程、分离过程中的能量消耗等。
3. 传热设备设计：热交换器的类型和分类、传热机理和换热方程、传热设备中的压降计算等。
四、化工工艺流程设计知识点1. 基本工艺流程：原料处理、反应过程、分离过程、产品收集等。
2. 压力和温度控制：工艺流程中的压力控制、温度控制的重要性和方法等。
3. 操作安全和环境保护：化工工艺中的安全措施和环境保护措施等。
五、化工装置运行与调试知识点1. 批处理和连续处理装置的操作：装置的启动和停车操作、操作参数的调整和优化等。
2. 运行监视与故障处理：装置操作过程中的监视和故障处理方法等。
3. 装置的优化和改进：装置的操作优化和改进的方法等。
六、化工工程经济知识点1. 成本分析和收益分析：成本的分类和计算、收益的估算和评价等。
L111 化工设计 复习资料
111 化工设计复习资料一、填空题（每空1分，共30分）1、化工设计必须（）。
2、国家计委有关文件的要求，可行性研究报告是项目决策的依据，应按规定的深度做到一定的准确性，投资估算和初步设计概算的出入一般不大于（），否则视超出情况再议。
3、企业使用政府补助、转贷、贴息投资建设的项目，政府只审批（）。
4、凡从事对环境有影响的建设项目都必须执行（）。
同时，在可行性研究报告中，对（）要有专门论述。
5、概念设计是以（）为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。
6、工艺人员向非工艺专业提供设计条件必须确保其（）。
7、管道仪表流程图中的设备用（）线画出。
8、工厂的三废治理工程“三同时”，即（）。
9、选择生产方法和工艺流程是应着重考虑（）三原则。
10、平面图上设备平面定位尺寸应以（）或（）或（）为基准线标注定位尺寸。
11、管道布置是应尽量避免（）。
12、工艺流程草图又称为（），一般在生产方法确定后绘制，主要为工艺计算服务，也是工艺方案的确定和工艺流程图设计的依据，但不列入设计文件。
13、技术上的先进性是由经济合理性来体现的，只有在设计的每一步都重视经济因素，力求经济上合理，到最后才能作出既经济节约又合理可行的概算来。
据专家测算，在设计阶段可以控制（）的工程投资，后面的施工、材料、劳务只能控制（）。
14、在选择生产方法和工艺流程时，应该着重考虑的原则有( )。
15、化工设备总体分类：（）。
16、设备布置图主要包括反映设备水平布置情况的（）和反映某处立面布置情况的（）。
17、工程投资经济评价有（）和（）。
18、当用泵抽吸时，应由泵的（）确定设备的安装高度。
19、压缩机的最大部件超过（）时，应设吊车，起重量大于10吨时，宜选用（）。
20、为了避免发生电化学腐蚀，不锈钢管道不宜与碳钢管直接接触，（）。
21、管架是用来（），管道支架按其作用分为（）22、按照电力设计规范，将电力负荷分成三级，按照用电要求从高到低分为一级、二级、三级。
《化工设备设计基础知识》综合复习资料
《化工设备设计基础知识》综合复习资料化工设备设计基础知识综合复资料
引言
本文档旨在提供一份综合复资料，帮助读者复化工设备设计的基础知识。
化工设备设计是化学工程领域中的重要内容，对于掌握化工设备的设计原理和方法具有重要意义。
设备选择与设计
- 设备选择的原则和方法
- 设备的基本参数和计算
- 设备的布置与选择
设备材料与制造
- 设备材料的选择与特性
- 设备的制造工艺与要求
设备安装与维护
- 设备的安装步骤和要点
- 设备的常见故障与维修方法
设备性能与评价
- 设备性能参数的计算与评价
- 设备运行参数的监测与控制
设备节能与安全
- 设备节能技术的应用与实践
- 设备安全管理与事故预防
结论
通过对化工设备设计的基础知识的综合复，读者将能够掌握设备选择与设计的原则、设备材料与制造的要点、设备安装与维护的方法、设备性能与评价的计算与控制、设备节能与安全的策略等方面的知识。
这将有助于读者在化工设备设计领域内有更全面的理解和应用能力。
参考文献
- 请根据需要添加参考文献列表
以上为《化工设备设计基础知识》综合复习资料的概要内容。
建议读者在复习过程中参考相关教材和学术资料以获取更详细的内容和知识。
化工设计书籍
化工设计书籍
化工设计是化学工程领域的重要组成部分，可以为工业生产提供有效的解决方案。
因此，对于化工设计的学习和研究是非常重要的。
下面是几本值得推荐的化工设计书籍。
1.《化工设计基础》
这本书是化工设计的入门指南，介绍了化工设计的基本原理和方法。
它包括了化学反应工程、传递过程、热力学、流体力学、化学工艺和工艺经济学等方面的知识，是学习化工设计的必备之书。
2.《化工过程设计》
这本书是化工设计的进阶指南，介绍了化工过程设计的方法和技巧。
它包括了流程图设计、反应器设计、传热设备设计、分离设备设计、能量平衡和质量平衡等方面的知识，是化工设计工程师必备的工具书。
3.《化工系统的优化设计》
这本书介绍了化工系统的优化设计方法和技巧，包括了化学反应、传递过程、热力学、流体力学等方面的知识。
它介绍了如何考虑设备的互动、如何选取最佳操作条件、如何优化工艺流程等内容，是化工设计工程师必不可少的参考书。
4.《化工过程设计与控制》
这本书介绍了化工过程的设计和控制方法，包括了化学反应、传递过程、热力学、流体力学、控制系统等方面的知识。
它介绍了如何设计合适的控制系统、如何进行过程仿真、如何优化控制策略等内容，
是化工设计和控制工程师必备的工具书。
5.《化工设计实例》
这本书介绍了许多化工设计的实例，包括了化学反应、传递过程、热力学、流体力学、分离过程等方面的内容。
它将理论知识和实践应用结合起来，通过实例的讲解，让读者更好地理解和掌握化工设计的方法和技巧。
化工工艺初级设计复习知识点
复习知识点绪论01.新技术开发过程中的设计包括：概念设计、中试设计和基础设计。
02.化工设计根据项目性质可分为新建项目设计、重复建设项目设计和已有装置的改造设计三类。
03.对于重大项目和使用比较复杂技术的项目，为保证设计质量，可以按初步设计、扩大初步设计和施工图设计三个阶段进行设计。
04.化工设计是将一个生产系统全部用工程绘图的方法和手段，转化为工程语言，也就是描绘成图纸、表格及必要的文字说明的过程。
第一章化工工艺流程设计01．带控制点流程图一般包括：图形、标注、图例、标题栏等。
02．化工工艺流程图中的设备用细线画出，主要物料的流程线用粗实线表示。
03．在带控制点工艺流程图中，仪表位号的除第一个字母以外的后续字母表示表示仪表功能。
0405．有两个仪表盘安装符号06．称、各种图形符号、代号的意义以及管道的标注等。
07．工艺流程图可以不按比例绘制。
08．带控制点的工艺流程图在工艺设计中起主导作用，是施工安装的依据，同时又作为操作运行及检修的指南。
09．对于管路标注IA0502—100，“IA”表示仪表空气，“05是工段号，“02是管段序号，管道公称直径为100mm。
10．设备分类代号中表示反应器的字母为R。
1112．一个流程由流程线、物料流向、名称及物料的来源和去向构成。
13．在带控制点的工艺流程图中管径一律用公称直径标注。
14．工艺流程图中设备可以不严格要求按比例绘制，但要考虑各设备的相对位置和标高。
15．在带控制点工艺流程图中，对功能一样，一用一备的两个或两个以上的相同设备，一般可采用简化画法。
16．工艺流程图包含工艺流程草图、物料流程图、带控制点的工艺流程图等。
17．工艺物料代号PGL表示气液两相工艺物料。
18．化工工艺流程图是一种表示化工生产过程的示意性图样，根据表达内容的详略，分为方案流程图和施工流程图。
19．某仪表的工位号是TT-203，那么该表的功能是温度变送器。
20．在工艺流程图中，共用工程埋地管线由中虚线表示。
化工设备设计基础期末考试复习资料
《化工设备设计基础》课程综合复习资料一、判断题1.在补强圈上设置一个M10的螺纹孔，其目的是为了检验焊缝紧密性。
答案：√2.轴力图可以确定最大轴力的值及横截面危险截面位置，为强度计算提供依据。
答案：√3.法兰联接中，预紧密封比压大，则工作时可有较大的工作密封比压，有利于保证密封，所以预紧密封比压越大越好。
答案：×4.一般情况下，钢板材料的许用应力[σ]t随钢板使用温度的升高而降低，随钢板厚度的增加而增加。
答案：×≤0，说明地脚5.塔设备的裙座地脚螺栓设计计算结果中，如果地脚螺栓承受的最大拉应力B螺栓实际并未承受载荷，设备自身足够稳定，因此可不必设置地脚螺栓。
答案：×6.16MnDR是低温压力容器专用钢材，其碳含量约为0.16%。
答案：√7.整体补强就是用增加整个筒体或封头壁厚的办法来降低峰值应力，使之达到工程许可的程度。
当筒身上开设排孔，或封头上开孔较多时，可采用整体补强的办法。
答案：√8.我国第一部压力容器的国家标准是GB/T 151-2014《热交换器》。
答案：×9.进行梁的弯曲强度计算时，对于抗拉和抗压强度不同的材料，只要求出最大拉应力，满足抗拉强度条件。
答案：×10.压力容器法兰的公称直径指的是与之相连的容器筒体或封头的公称直径。
答案：√11.薄膜理论中轴对称壳体主要指壳体的几何形状和约束条件是对称于旋转轴的。
答案：×12.当筒体足够长，两端刚性较高的封头对筒体的中部的变形不能起到有效支撑作用时，筒体最容易失稳压瘪。
答案：√13.“等面积补强法”的计算原则是：处于补强有效区内的补强金属截面面积，应该至少等于或大于被削去的金属截面面积。
答案：√14.由于边缘应力具有局部性，在设计中可以在结构上只作局部处理。
答案：×15.容器类别越高，设计、制造、检验、管理等方面的要求越严格。
答案：√16.薄壁圆筒两端受轴向均布外压作用，当达到临界压力值时，同样会发生失稳现象，这种失稳状态与径向承受外压圆筒失稳完全相同。
化工设计考试知识点总结
化工设计考试知识点总结一、化工过程基础知识1. 化工流程和装置设计基础- 化学工程热力学- 化工传递过程- 化工反应工程2. 化工过程和装置设计基础知识- 化工过程和装置设计基础概念- 化工过程计算和方程式- 化工装置设计流程3. 化工过程和装置基本参数确定- 化工过程基本参数确定方法- 化工装置基本参数确定方法- 化工过程和装置参数选择二、化工装置设计基础1. 化工装置设计基础理论- 化工装置设计基本理论- 化工装置设计基础原理- 化工装置设计流程和方法2. 化工装置设计相关知识- 化工装置设计流程和方法- 化工装置设计实践和案例分析- 化工装置设计应用3. 化工装置设计相关技术- 化工装置设计软件应用- 化工装置设计计算方法- 化工装置设计技术发展趋势三、化工过程系统和流程图1. 化工过程系统及其组成- 化工过程系统理论基础- 化工过程系统设计方法- 化工过程系统优化和调整2. 化工流程图及其作用- 化工流程图的基本概念- 化工流程图的绘制和应用 - 化工流程图的优化和调整3. 化工过程系统的性能分析 - 化工过程系统性能参数- 化工过程系统性能分析方法 - 化工过程系统性能优化四、化工过程装置材料1. 化工过程装置材料的选择 - 化工装置材料选择原则- 化工装置材料性能要求- 化工装置材料选择方法2. 化工装置材料的监测和检测 - 化工装置材料监测方法- 化工装置材料检测技术- 化工装置材料质量保证3. 化工装置材料的使用和维护- 化工装置材料的使用要求 - 化工装置材料的维护方法 - 化工装置材料的更换和更新五、化工过程装置安全1. 化工过程装置安全基础知识 - 化工装置安全基本概念- 化工装置安全设计原理- 化工装置安全管理方法2. 化工装置安全管理和预防 - 化工装置安全管理体系- 化工装置安全预防措施- 化工装置安全事故应急处理3. 化工装置安全监测和评估 - 化工装置安全监测方法- 化工装置安全评估标准- 化工装置安全监测技术六、化工过程装置环保1. 化工过程装置环保基础知识 - 化工装置环保基本概念- 化工装置环保设计原理- 化工装置环保管理方法2. 化工装置环保管理和控制 - 化工装置环保管理体系- 化工装置环保控制措施- 化工装置环保污染治理技术3. 化工装置环保监测和评估 - 化工装置环保监测方法- 化工装置环保评估标准- 化工装置环保监测技术七、化工过程装置节能1. 化工过程装置节能基础知识 - 化工装置节能基本概念- 化工装置节能设计原理- 化工装置节能管理方法2. 化工装置节能管理和控制 - 化工装置节能管理体系- 化工装置节能控制措施- 化工装置节能技术发展趋势3. 化工装置节能监测和评估 - 化工装置节能监测方法- 化工装置节能评估标准- 化工装置节能监测技术八、化工过程装置经济性分析1. 化工过程装置投资评估- 化工装置投资评估方法- 化工装置投资评估标准- 化工装置投资决策方法2. 化工装置生产成本分析- 化工装置生产成本分析方法 - 化工装置成本控制技术- 化工装置成本优化方法3. 化工装置效益评估- 化工装置效益评估标准- 化工装置效益评估方法- 化工装置效益改进技术以上就是化工设计考试的知识点总结，希望对大家有所帮助。
化工设计复习参考(1)1.doc
一、专业术语化学工程：研究化学工业和其他过程工业生产屮所进行的化学过程和物理过程共同规律的一门工程学科。
三传一反：动量传递，热量传递，质量传递。
化学反应过程闪蒸：水在一定压力下加热到一定温度，然后注入下级压力较低的容器中，突然扩容使部分水汽化为蒸汽的过程闪点:燃油在规定结构的容器屮加热挥发出可燃气体与液而附近的空气混合，达到一定浓度时可被火星点燃时的燃油温度选择性：生成口的产物所消耗的关键组分量与已转化的关键组分量的比值单元操作:化学工业和其他过程工业中进行的物料粉碎、输送、加热、冷却、混合和分离等一系列使物料发生预期的物理变化的基本操作的总称工艺软件包：是从事化工开发的最终文件，也是化工开发可以转让的主要技术文件，是化工开发部门提供给设计院初步设计的主要工艺依据。
化学工艺:即化工技术或化学生产技术，指将原料物主要经过化学反应转变为产品的方法和过程，包括实现这一转变的全部措施范围内均匀混合，形成预混气，遇着火源才会发生爆炸，这个浓度范围称为爆炸极限，或爆炸浓度极限。
爆炸极限:可燃物质（可燃气体、蒸气和粉尘）与空气（或氧气）必须在一定的浓度收率:投入单•位数量原料获得的实际生产的产品产量与理论计算的产品产量的比产率:某种生成物的实际产量与理论产量的比值催化剂:在化学反应里能改变其他物质的化学反应速率（既能捉高也能降低），而本身的质量和化学性质在化学反应前后都没有发牛改变的物质叫催化剂二、简述2.1常用反应器的特点、应用和选型依据？A釜式反应器（反应釜）:这种反应器可以连续操作，也可以间歇操作，连续操作时，述可以多个釜串联反应，通用性很大，停留时间可以冇效地控制，造价不咼O釜式反应器比较灵活通用，出料容易，清洗方便，其机械设计亦十分成熟。
釜式反应器用于串联操作中，使物料一边流入，一边出料，连续流动，多釜串联时, 可以认为形成活塞流，反应物浓度和反应速度恒定。
反应还可以分段控制。
B管式反应器：传热而积大，反应可以连续化，流体流动快，停留时间短，经过一定的控制手段，可以使管式反应器有一定的温度梯度和浓度梯度。
《化工设备设计基础知识点》综合复习资料
《化工设备设计基础知识点》综合复习资
料
化工设备设计基础知识点综合复资料
一、化工设备设计的基本概念
- 设计定义：设计是以实现预定目标为目的，应用科学、技术
和艺术等知识，采用一定的方法，对物质形态、结构、功能、性能
等方面作出合理化设计的过程。
- 设计特点：系统性、前瞻性、综合性和开放性。
- 设计内容：包括研究内容、设计内容和计算内容。
- 设计过程：包括可行性研究、论证设计阶段和具体设计阶段。
- 设计程序：一般包括项目启动、立项、确定任务书、编制方案、决策审核、正式设计、施工及竣工验收等阶段。
二、化工设备设计的基本任务
- 确定工艺流程和原则；
- 选择适当的设备及设备组合；
- 设计和确定设备的主要参数和特性；
- 设计和确定工艺管道、仪表和控制系统；
- 对设备进行合理布局和装置。
三、化工设备设计的基本计算
- 物料平衡计算；
- 能量平衡计算；
- 设备传热计算；
- 设备传质计算；
- 设备机械运动学计算；
- 设备密封计算。
四、化工设备设计的基本参数
- 容积或表面积；
- 热交换系数；
- 流通面积及流速；
- 传质系数；
- 气体液体的毛细现象参数。
以上就是化工设备设计基础知识点的综合复习资料。
希望本资料能够为大家的学习提供帮助。
化工设计复习资料(很有用的)
概念题1、概念设计是从工程角度出发进行的一种假想设计。
初步设计：是根据设计任务书和行业标准《化工厂初步设计文件内容深度规定》HG/T 20688-2000对设计对象进行全面的研究，寻求在技术上可能、经济上合理的最符合要求的设计方案。
施工图设计的主要工作内容：在扩大初步设计的基础上，完善流程图设计和车间布置设计，进而完成管道配置设计和设备、管路的保温及防腐设计可行性研究是以拟建项目进行全面分析及多方面比较，对其是否应该建设及如何建设作出论证和评价，为上级机关投资决策和编制、审批设计任务书提供可靠的依据。
2、工艺流程设计是化工设计中非常重要的环节；是工艺设计的核心。
先进性主要指技术上的先进和经济上的合理可行。
可靠性是指所选择的生产方法和工艺流程是否成熟可靠。
工艺流程图把各个生产单元按照一定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。
总工艺流程图是在炼油化工厂设计中，为总说明部分提供的全厂流程图样。
物料流程图是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。
工艺流程草图亦称方案流程图、流程示意图、流程简图，是用来表达整个工厂或车间生产流程的图样管道仪表流程图又称施工流程图:用图示方法把建立化工厂工艺装置所需的全部设备、仪表、管道及主要管件组合起来，起到描述工艺装置结构和功能的作用；双温差控制：用温差作为质量指标的间接变量,消除塔压波动对产品的影响.3相变热：在恒定的温度和压力下，单位物质发生相的变化时的焓变称为相变热。
4标准设备：是成批成系列生产的设备，可以现成买到非标准设备：是化工过程中需要专门设计的特殊设备。
工程图:是表示设备的化工工艺特性、使用特性、制造要求的图纸。
施工图:是供设备制造、安装、生产使用的图纸。
部件图 :表示可拆或不可拆部件的结构、尺寸以及所属零部件之间的关系、技术特性和技术要求等资料的图样。
零件图:表示零件的形状、尺寸、加工以及热处理和检验等资料的图样。
化工设计复习资料
化工设计1.凡是重大的工程项目，技术要求严格，工艺流程复杂，为了保证设计质量一般分三个阶段进行，即初步设计、技术设计、施工图设计。
技术成熟的中小型工程可以按二阶段进行，即把技术设计和初步设计合并为扩大初步设计和施工图设计。
2.初步设计的主要任务：是根据已批准的可行性研究报告，确定全厂性的设计原则，设计标准，设计方案和重大技术问题，编织出初步设计文件和概算。
作用：1）是确定建设项目的投资额、征用土地、组织主要设备及材料的采购、进行施工准备、生产准备以及编制施工图设计的依据；2）是编制施工组织设计、签订建设总承包合同、银行贷款以及实行投资包干和控制建设工程拨款的依据。
3.工艺专业初步设计文件内容：1）说明书 2）表格 3）图纸。
4.技术设计的主要任务是解决以下难题：1）特殊工艺流程方面的试验、研究和工艺流程方面的确定；2）新型设备的试验、制造和确定；3）重要代用材料的试验、研究和确定；4）某些技术复杂、需要慎重对待的问题的研究和确定。
5.施工图设计的主要任务：是把初步设计中确定的设计原则和设计方案，根据安装工程或设备制作的需要，进一步具体化。
把工程设计各个组成部分的布置与主要施工方法，以及图样及文字的形式加以确定，并编制设备、材料明细表。
6.工艺设计的内容与程序如下1）设计准备 a.熟悉可行性研究报告 b.收集资料 2)工艺流程设计 3）工艺计算 4）车间布置设计 5）化工管道设计 6）核审及图纸会签 7）编制设计概算书和设计说明书 8）设计总结、参加施工和开工。
7.生产工艺流程设计是通过图解的形式，表示出某个化工生产装置由原料到制得成品的全过程中物料和能量发生的变化及流向，以及生产中采用的化工过程及设备（包括化学过程和物理—化学过程及设备），还要表示出全部管道、所有阀门和管件及控制点。
8.工艺流程设计的主要任务：1）确定生产流程中各个生产过程的具体内容；2）绘制工艺流程图，要求以图解的形式表示生产过程中，当原料经过各个单元操作过程制得成品时，物料和能量发生的变化及其流向，以及采用了哪些化工过程和设备，再进一步通过图解形式表示出化工管道流程和计量控制流程。
化工设计复习资料
《化工设计》复习提纲——由蒋鹏归纳整理考试时间：20周考试地点：待定考试题型及分值分布情况：填空（20%）、选择（20%）、判断（10%）、简答（30%）、计算（物料衡算，20%）第一章化工厂设计的内容与程序一、化工设计分类1.根据化工过程开发程序分类：概念设计、中试设计、基础设计、工程设计；工程设计根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，工程设计可分为三段设计、两段设计和一段设计。
重要的大型企业和使用较复杂的技术时，为了保证设计质量，可以按初步设计、扩大初步设计及施工图设计三个阶段进行。
一般技术比较成熟的大中型工厂或车间的设计，可按扩大初步设计和施工图设计两个阶段的设计。
技术上比较简单、规模较小的工厂或车间的设计，可直接进行施工图设计，即一个阶段的设计。
2.根据项目性质分类：新建项目设计、重复建设项目设计、已有装置的改造设计；二、化工设计的工作程序化工设计工作程序见下图1-1。
图1-1 化工设计工作程序框图三、化工车间（装置）工艺设计的程序及设计内容1.设计准备工作（l）熟悉设计任务书。
（2）了解化工设计以及工艺设计包括哪些内容，其方法步骤如何。
参照设计进度订出个人工作计划。
（3）查阅文献资料。
（4）收集第一手资料。
深入生产与试验现场调查研究，尽可能广泛地收集齐全可靠的原始数据并进行整理，这对搞好整个设计来说是一项很重要的基础工作。
2.方案设计这个阶段的任务是确定生产方法和生产流程，它们是整个工艺设计的基础。
3.化工计算化工计算包括工艺设计中的物料衡算、能量衡算以及设备选型和计算三个内容。
4.车间布置设计这是工艺人员的主要设计任务之一，它也是决定车间面貌的又一个重要设计项目。
当化工计算结束，绘出工艺流程图之后就可以进行车间布置设计，完成之后要绘制平面与立面的车间布置图。
5.化工管路设计管路配置设计的任务是确定装置的全部管线、阀件、管件及各种管架的位置，以满足工艺生产的要求。
化工制图与设计复习资料
1、化工设计根据项目性质可分、和三类；2、根据工程的重要性、技术的复杂性和技术的成熟程度及计划任务书的规定，工程设计可分、和三类；3、单位质量的稳流体系能量方程为：△H+1/2△u2+g△z=Q-W S，如果流体经压缩机、膨胀机所发生的变化，其能量方程可简化为；当流体流经管道、阀门设备时，可简化为；当流体流经节流膨胀、绝热反应过程时，可简化为；4、一般将化工生产的工艺流程分为四个重要的部分，即原料预处理过程、和、和过程，其中以为中心；5、工艺流程设计是通过的形式，形象地反映了化工生产由的过程，其中包括的变化，物料的流向以及和使用的设备仪表；6、车间布置设计的内容可分为和车间设备布置，车间设备布置包括车间设备的布置和布置。
7、化学反应过程的能量衡算的方法按计算焓时的基准区分主要有两种，分别是以和以生成热为基础的计算方法。
8、常用的物料代号中，LS和PG分别代表_____ ，9、化工设计中物料衡算的理论依据是，能量衡算的依据是；10、单位质量的稳流体系能量方程为：△H+1/2△u2+g△z=Q-W S，如果流体经压缩机、膨胀机所发生的变化，其能量方程可简化为；当流体流经管道、阀门设备时，可简化为；当流体流经节流膨胀、绝热反应过程时，可简化为；11、化工设备从总体上分为两类，一类称，是成批成系列12、工艺设备位号T307中T表示，3表示，07表示；13、仪表位号TI—312中T为，I为，3为，12为；6、工艺流程管道标注PG0801—50中PG表示，08表示，01表示，50表示；二、简答题1．简答化工设备图的绘制方法和步骤；2、简答设备布置图的内容。
3、简答车间平面布置方法。
4，简答化工设备图的表达特点5、简答管壳式换热器设计的程序；6、简答泵的选用与设计程序；7、简答化工生产方法和工艺流程选择的原则；8、简答填料塔设计的程序；9、简答阅读化工设备图的一般步骤；10、简答车间布置设计的原则。
三、设计题1、画出化工厂设计的工作程序。
化工设计资料(很有用的o).
进行全系统的物料衡算、热量衡算和设备工艺计算；
确定工艺操作条件及主要设备的形式和材质；
生产安全性分析，确定三废治理措施；
计算基建投资、产品成本等主要技术经济指标。
2．简述基础设计。（有同）
基础设计是新技术开发的最终成果，是工程设计的依据。
基础设计包括工艺条件，化学工程数据，设计计算结果。
2．简述概念设计的作用。
概念设计的作用是暴露和提出基础研究中存在的工艺流程、主要单元操作、设备结构及材质、过程控制方案及环保安全等方面存在的问题，并为解决这些问题提供途径或方案。
3．简述中试设计的目的。
中试的主要目的是验证模型和数据，即概念设计中的一些结果和设计思想通过中试来验证。
5、简述工程设计。
进行扩大初步设计，再经上级主管部门认后进行施工图设计
7．简述可行性研究的主要内容。
可行性研究的内容：市场营销情况研究，原料和技术路线研究，工程条件研究，劳动力来源和费用、人员培训、项目实施计划研究，
资金使用和成本核算研究等。
8、简述施工图设计。
施工图设计的任务：解决扩大初步设计阶段待定的各项问题，并以它作为施工单位编制施工组织设计、编制施工预算和进行施工的依据。
管道仪表流程图又称施工流程图:用图示方法把建立化工厂工艺装置所需的全部设备、仪表、管道及主要管件组合起来，起到描述工艺装置结构和功能的作用；
4
标准设备：是成批成系列生产的设备，可以现成买到
非标准设备：是化工过程中需要专门设计的特殊设备。完成初步设计工艺流程图和设备选型后，进一步的工作是将各工段与各设备按生产流程在空间上进行组合、布置，并用管道将各工段和设备连接起来。前者称车间布置，后者称管道布置（配管设计）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档发生相的变化时的焓变称为相变热。
4概念题标准设备：是成批成系列生产的设备，可以 1、现成买到是从工程角度出发进行的一种假概念设计非标准设备：是化工过程中需要专门设计的想设计。
特殊设备。
初步设计：是根据设计任务书和行业标准工程图:《化工厂初步设计文件内容深度规定》HG/T 是表示设备的化工工艺特性、使用特性、制造要求的图纸。
20688-2000对设计对象进行全面的研究，寻施工图:是供设备制造、安装、生产使用的求在技术上可能、经济上合理的最符合要求图纸。
的设计方案。
部件图 :施工图设计的主要工作内容：在扩大初步设表示可拆或不可拆部件的结构、尺寸以及所属零部件之间的关系、技术特性计的基础上，完善流程图设计和车间布置设和技术要求等资料的图样。
计，进而完成管道配置设计和设备、管路的零件图:表示零件的形状、尺寸、加工以及保温及防腐设计热处理和检验等资料的图样。
可行性研究是以拟建项目进行全面分析及装配图：表示设备的全貌、多方面比较，对其是否应该建设及如何建设组成和特性的图样，作出论证和评价，为上级机关投资决策和编表达设备各个主要部件的结构特征、装配和连接关系、特征尺寸、外形尺寸、安装制、审批设计任务书提供可靠的依据。
尺寸及对外连接尺寸、技术要求等。
2、管口方位图是化工设计中非常重要的环工艺流程设计表示设备上管口、支耳、吊耳、人孔吊柱、板式塔降液板、换热器折流板缺节；是工艺设计的核心。
口位置，地脚螺栓、接地板、梯子及铭牌等主要指技术上的先进和经济上的合先进性方位的图样。
理可行。
标准图(或通用图) 指国家部门和各设计单是指所选择的生产方法和工艺流程可靠性位编制的化工设备上常用零部件的标准图是否成熟可靠。
和通用图把各个生产单元按照一定的目工艺流程图规格性能尺寸形成一个完整:反映规格、性能、特征及生有机地组合在一起，的要求，产能力的尺寸。
即是的生产工艺过程，并用图形描绘出来，装配尺寸工艺流程图。
:反映零部件间的相对位置尺寸。
外形尺寸是在炼油化工厂设计中，总工艺流程图为总:表达设备的总长、总高(或外径)尺寸。
说明部分提供的全厂流程图样。
安装尺寸:化工设备安装在基础或其他构件物料流程图是在全厂总工艺流程图基础上，上所需要的尺寸。
分别表达各车间内部工艺物料流程的图样。
视图分析工艺流程草图亦称方案流程图、流程示意了解表达设备所采用的视图数量和表达方法图、是用来表达整个工厂或车间流程简图，完成初步设计工艺流程图和设备选型后，生产流程的图样进一步的工作是将各工段与各设备按生产流:管道仪表流程图又称施工流程图用图示方程在空间上进行组合、布置，并用管道将各法把建立化工厂工艺装置所需的全部设备、工段和设备连接起来。
前者称车间布置，起到描述仪表、管道及主要管件组合起来，后者称管道布置（配管设计）工艺装置结构和功能的作用；。
设备分析：通过对视图和零部件的分析，对用温差作为质量指标的间接变双温差控制：设备的总体结构全面了解，消除塔压波动对产品的影响,量并结合有关技术.资料，进一步了解设备的结构特点、工作原3在恒定的温度和压力下，：相变热理和操作过程等内容。
单位物质精品文档．精品文档车间设备布置就是确定各个设备在车间平行深入细致的调查研究。
4确定场地与建筑物的尺．化工计算包括那些内容？面与立面上的位置；化工计算包括工艺设计中的物料物料衡算、寸；确定管道、电气仪表管线、采暖通风管能量衡算以及设备选型和计算。
在此基础道的走向和位置上，绘制物料流程图、主要设备图和带控制安装方位标在图纸的右上方画出指示安点的工艺流程图。
装方位基准的图标；56．为什么说工艺流程设计是工艺设计的核心？（有同）又称为管道安装图或配管图，是管道布置图工艺流程设计是化工设计中非常重要的环管道布置图车间内部管道安装施工的依据。
节，有关尺寸及方位等它通过工艺流程图的形式，形象地反映包括一组平立面剖视图，了化工生产由原料进入到产品输出的过程，内容其中包括物料和能量的变化，是表达一物料的流向以管道轴测图又称管段图或空视图。
及生产中所经历的工艺过程和使用的设备段管道及所属阀门、管件、仪表控制点的空仪表。
在整个设计中，设备选型、工艺计算、间布置情况的立体图样设备布置等工作都与工艺流程有直接关系。
是指在冬季调节生产车间及生活场所采暖只有流程确定后。
其他各项工作才能开展，的室内温度，从而达到生产工艺及人体生理工艺流程设计涉及各个方面。
的要求，实现化工生产的正常进行。
6．工艺流程设计的主要任务是什么？（有同）简答题流程设计的主要任务包括两个方面：确定生产流程中各个生产过程的具体内容、067顺序和组合方式；1．概念设计主要内容。
绘制工艺流程图。
概念设计主要内容包括：7．简述蒸馏塔塔顶流程与调节方案。
（不确过程合成、分析和优化，设计工艺流程；定）热量衡算和设备工进行全系统的物料衡算、按精馏段指标控制。
塔顶为主要产品；艺计算；以精馏段温度控制质量指标，确定工艺操作条件及主要设备的形式和材以回流量为控制手段；质；以回流量LR、馏出液量D或塔内蒸气量生产安全性分析，确定三废治理措施；VS作为调节参数. 产品成本等主要技术经济指计算基建投资、8、简述设备选型和工艺设计的原则。
（标。
有同）合理性．简述基础设计。
2（有同）先进性是工程基础设计是新技术开发的最终成果，安全性设计的依据。
经济性化学工程数据，设基础设计包括工艺条件，系统性计计算结果。
9、写出反应器设计要点。
运用系统工程的理论和计算机模拟技术对反应器设计要点是；（1）工艺流程和工艺参数进行优化。
保证物料转化率和反应时间；（基础设计中对关键技术有详尽的技术说明2）满足反应的热传递要求；（3）设计适当的搅拌器或类似作用的机构；（4 和数据。
）注意材质选用和机械加工要求。
．可行性研究的任务。
310、写出塔型选择的基本原则。
可行性研究的任务是根据国民经济长期规划的要求，对化工建设项目的技术路线、工工程条件和经济效益及社会效益进艺过程、、化工设备有那些技术要求？11 精品文档．精品文档技术要求是以文字描述化工设备的技术条受气候影响小，劳动条件好。
15、件，应该遵守和达到的技术指标等。
包括通优良的车间设备布置设计应达到什么要求？用技术条件（化工设备在加工、制造、焊接、一个优良的设备布置设计应做到：经济合装配、检验、包装、防腐、运输等方面的技理、节约投资、操作维修方便安全、设备排、焊接要求术规范）[对焊接接头形式，焊接列简洁、紧凑、整齐、美观。
、设方法，焊条（焊丝）、焊剂等提出要求]16备的检验方法与要求（对主体设备的水压和、设备布置设计应提供那些图样？超声对焊缝的射线探伤、气密性进行试验，17、管道在管架上的平面布置原则。
波探伤、磁粉探伤等相应的试验规范和技术（1要求）以及机械加工和装配方面的规定和要）较重的管道应布置在靠近支柱处，公用工程管道布置在管架当中，求，设备的油漆、防腐、保温（冷）、运输支管引向左侧的布置在左侧，反之在右侧。
和安装、填料等其他要求。
（212、写出化工设备的基本结构特点。
）连接管廊同侧设备的管道布置在设备同侧的外边；基本形体以回转体为主；连接管架两侧的设备的管道布置在公用工程管线的左右两边；各部结构尺寸大小相差悬殊；进出车间的原料和产品管道根据其转向布置。
壳体上开孔和管口多；（3广泛采用标准化零部件；）采用双层管架时，一般将公用工程管道置于上层，工艺管道置于下层。
有腐蚀性采用焊接结构多；介质的管道布置在下层或外侧。
小直径管道对材料有特殊要求；可支承在大直径管道上。
防泄漏安全结构要求高（4）管架上支管上的切断阀应布置成一排，13、车间布置需要那些基础资料？其位置应能从操作台或管廊上的人行道上①对初步设计需要带控制点工艺流程图，对进行操作和维修。
施工图设计需要管道仪表流程图；（中5）高温或低温的管道要用管托，将管道②物料衡算数据及物料性质（包括原料、从管架上升高间体、副产品、成品的数量及性质，三废的0.1m,以便于保温。
（6）支架间的距离要适当（表6-2）；数据及处理方法），因定支架距离太大时，可能引起热膨胀而产生弯③设备一览表（包括设备外形尺寸、重量、曲变形；；支撑形式及保温情况）活动支架距离太大时，两支架之间的管道因自重现时下垂。
④公用系统耗用量，供排水、供电、供热、18、如何确定立式容器的管口方位？冷冻、压缩空气、外管资料；立式容器的管口方位取决于管道布置的需⑤车间定员表；要。
⑥厂区总平面布置图。
一般划分为操作区与配管区两部分。
、露天布置和室内布置各有什么优点？14加料口、温度计和视镜等经常操作及观察的露天布置优点：可以节约建筑面积，节省基管口布置在操作区，排出管布置在容器底呵节约土地，减少土建施工工程量，;建投资部。
有火灾爆炸危险性的设备，;加快基建进度19、绘管道布置图以什么为依据？降低厂房造露天布置呵降低厂房耐火等级，管道布置图是以带控制点工艺流程图、防爆和防毒;价有利于化工生产的防火、（对设备布置图、设备装配图及土建、自控、电气等对厂房毒性较大或剧毒的化工生产除外）;专业的有关图样、的扩建、改建具有较大的灵活性。
资料为依据，根据前述的管道布置原则作出合理的布置设计，并绘出室内布置：小型化工装置、间歇操作或操作管道布置图。
频繁的设备宜布置在室内，而且大都将大部20、管道布置图的标注包括那几部分？辅助生产设备及生活行政设施分生产设备、大部分室内布置不在在一幢或几幢厂房中。
建（构）筑物的标注1.精品文档．精品文档2. 设备的标注概念设计中的一些结果和设计思想通过中试来验证。
3. 管道的标注5、简述工程设计。
4. 管件、阀门、仪表控制点工程设计可分为三段设计、两段设计、一段21、怎样确定换热器的介质流程？设计。
腐蚀性介质走管程，可降低对外壳材质的要重要大型企业：初步设计、扩大初步设计、求；毒性介质走管程，泄漏的几率小；易结施工图设计三阶段。
垢的介质走管程，便于清洗和清扫；压力较技术比较成熟的大中型工厂：扩大初步设高的介质走管程，可减小对壳体的机械强度计、施工图设计两阶段。
要求；温度高的介质走管程，可改变材质，技术比较简单、规模较小的工厂：满足介质要求；粘度较大，流量小的介质走可直接进行施工图设计。
壳程，可提高传热系数。
622、简述环保“三同时”政策。
．简述化工设计的工作程序。
以基础设计为依据提出项目建议书；我国对化工工程项目严格执行环保“三同上级主管部门认可后写出可行性研究报告；即对化工工程项目的环境保护与时”政策，上级批准后，编写设计任务书；治理的工业措施及设备同工程中其他专业进行扩大初步设计，再经上级主管部门认后做到同时设计，同时加工安装，同时试车运进行施工图设计行。
、简述毕业设计的目的、意义。
237．简述可行性研究的主要内容。
可行性研究的内容：市场营销情况研究，原1．巩固加深所学的基础理论、基本技能和料和技术路线研究，工程条件研究，劳动力专业知识，使之系统化、综合化。
