低压无功补偿及滤波装置技术要求Word
低压配电系统无功补偿滤波设计说明
低压配电系统无功补偿滤波设计说明一、引言无功补偿滤波器是低压配电系统中的一种重要设备，通过对无功功率进行补偿和滤波，可以提高系统的功率因数，减少谐波污染，保证系统的稳定运行。
本文将详细介绍低压配电系统无功补偿滤波器的设计原理和注意事项。
二、无功补偿滤波器原理无功补偿滤波器通常由电容器和电感器组成。
通过调节电容器和电感器的容值和电感值，可以实现对无功功率的补偿和滤波。
在低压配电系统中，负载通常具有较大的无功功率，导致系统的功率因数下降。
无功补偿滤波器可以通过优化电容器和电感器的组合，实现对负载无功功率的补偿。
同时，滤波器中的电感器可以对电网中的谐波进行滤除，减少谐波污染。
三、无功补偿滤波器设计步骤1.确定滤波器的功率根据低压配电系统的实际负载情况，确定无功补偿滤波器的功率。
通常，滤波器的功率应略大于负载的无功功率。
2.选择电容器和电感器根据滤波器的功率和电网的频率，选择合适的电容器和电感器。
电容器的容值应按照滤波器的功率和电网频率进行计算，电感器的电感值应使得滤波器在电网频率下具有最佳的谐波滤除效果。
3.设计滤波器的连接方式根据实际的系统要求，选择滤波器的连接方式。
常见的连接方式包括单电容滤波器、双电容滤波器和电感滤波器等。
4.进行滤波器的电流和电压设计根据滤波器的功率和连接方式，计算滤波器的电流和电压。
滤波器的电流和电压设计应满足系统的安全要求，同时考虑滤波器的耐受能力和寿命。
5.进行滤波器的谐波分析和调整通过对滤波器的谐波分析，确定滤波器的谐波滤除效果。
根据实际需要，对滤波器进行调整，以达到最佳的谐波滤除效果。
四、无功补偿滤波器设计注意事项1.安全性滤波器内部的电容器和电感器应具有良好的安全性能，能够承受系统的电流和电压冲击，防止发生电弧、爆炸等事故。
2.稳定性滤波器的设计应具有良好的稳定性，能够适应负载的变化，保证系统的补偿效果和滤波效果。
3.谐波滤除效果滤波器应具备良好的谐波滤除效果，能够滤除电网中的谐波，减少谐波对系统的影响。
低压无功补偿及滤波装置技术要求
低压无功补偿及滤波装置技术要求一、控制器部分1．工作电源：86--256VAC2．测量精度：相间电压≤0.5%线电流≤0.5%无功功率≤1%功率因数≤1%3．控制器动态响应时间t ﹤30ms4．每组电容器可设定为长期接通或断开5．按无功功率需求投切电容器，杜绝投切震荡6．在线设定PT、CT、运行电压范围、动作延时时间、报警限值7．具有温度测量及保护功能8．具有谐波测量和保护功能二、投切单元部分投切单元的组成结构及优点采用电容器、电抗器、投切开关、保护装置一体化的电容器投切开关单元，以便于补偿装置的安装、容量的增减及现场维护。
紧凑型设计，整体结构紧凑，外形美观；母线式开关直接挂接在母排上，无需螺丝固定。
母排无需打孔连接，连接方便。
节省安装空间，安装容量大。
安装快捷、方便。
减少布线，易于维护。
标准化、紧密和坚固的优化设计、方便系统扩充容量。
合理的结构设计，单元的通用性好，适合GGD、GCS、GCK、MNS等各种型号柜体的安装。
四种不同容量的投切单元，可满足各种容量的补偿柜的投切精度的需求。
其中投切单元的主要器件技术要求如下：1、投切开关：1）无触点开关：a通过反并联晶闸管投切电容器组b.动作时间要求不大于20msc电容器组投入时涌流控制在额定电流的1.7倍以内，切除时无过电压产生。
d具有超温保护功能e可频繁投切电容器组2）智能复合开关a采用可控硅投切电容器组、继电器运行的工作方式b可选5-12VDC电平控制和485通讯控制c即可控制△接电容器又可分别控制Y接电容器组的每一相d工作内阻为零、无功耗、不产生谐波接触器a采用主触头本身有抑制涌流作用的电容器专用接触器b接触器在电容器组退出工作时具备放电功能2、电容器1）采用银锌镀膜技术、确保电容器的稳定性2）采用梯形膜以保证电容器承载涌流的能力3）采用纯干式结构，避免渗漏和污染4）采用可压缩但不燃烧的蛭石做填充物，以保证自愈失败的情况下不燃烧、不爆炸3、电抗器1）采用干式铁心结构，无电磁污染，无油污污染，阻燃性能好2）电抗器整体结构简单，体积小，免维护，便于柜内安装3）低压干式铁心电抗器电感值准确，温升留有合理的余量，噪声低。

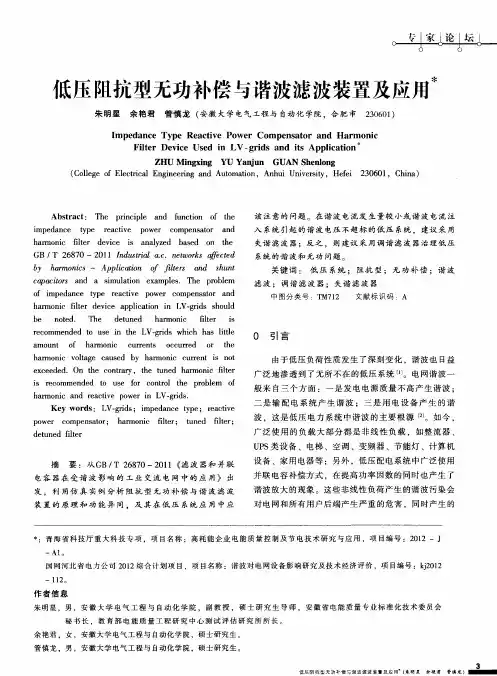

低压阻抗型无功补偿与谐波滤波装置及应用
０ 引 言
由 于低 压 负荷 性 质 发 生 了深 刻 变 化 ，谐 波 也 日益 广泛 地 渗 透 到 了无 所 不 在 的低 压 系 统 ｎ ］ 。电 网 谐 波 一 般来 自三 个 方 面 ：一 是 发 电 电 源 质 量 不 高 产 生 谐 波 ：
二是输 配 电系统 产生谐 波 ；三 是用 电设 备产 生 的谐
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈｅ ｐｒ ｉｎ ｃ ｉ ｐ ｌ ｅ ａ ｎ ｄ ｆ ｕ ｎ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｉ ｍｐｅ ｄ ａ ｎ ｃ ｅ ｔ ｙ ｐ ｅ ｒ ｅ ａ ｃ ｔ ｉ ｖ ｅ ｐ ｏ ｗｅ ｒ ｃ ｏ ｍｐｅ ｎ ｓ ａ ｔ ｏ ｒ ａ ｎ ｄ
Ｚ ＨＵ Ｍｉ ｎ ｇ ｘ ｉ ｎ ｇ Ｙ ｕ Ｙ ａ ｎ ｊ ａ ｎ ＧＵ Ａ Ｎ Ｓ ｈ ｅ ｎ ｌ ｏ ｎ ｇ
（ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｉ ｒ ｎ ｇ ａ ｎ ｄ Ａｕ ｔ ｏ ｍａ ｔ ｉ ｏ ｎ ，Ａ ｎ ｈ ｕ ｉ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｈｅ ｆ ｅ ｉ ２ ３ ０ ６ ０ １ ，Ｃ ｈ ｉ ｎ ａ ）
中 图分 类 号 ：Ｔ Ｍ７ １ ２ 文献 标 识 码 ：Ａ
ｈ ａ ｒ ｍｏ ｎ ｉ ｃ ｆ ｉ ｌ ｔ ｅ ｒ ｄ ｅ ｖ ｉ ｃ ｅ ｉ ｓ ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ｂａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ
Байду номын сангаас
Ｇ Ｂ／ Ｔ ２ ６ ８ ７ ０—２ ０ １ １ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ａ ｌ ｎ ． ｃ ．ｎ ｅ ｔ ｗ ｏ ｒ ｋ ｓ ａ ｆ ｅ ｃ ｔ ｅ ｄ ｂ ｙ ｈ ａ ｒ ｍ ｏ ｎ ｉ ｃ ｓ— —Ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｉ ｆ ｌ ｔ ｅ ｒ ｓ ａ ｎ ｄ ｓ ｈ ｕ ｎ ｔ
矿热炉低压无功补偿技术规范
矿热炉低压无功补偿技术规范1.总则1.1 为了降低矿热炉短网的无功补偿损耗，促进矿热炉行业的节能，提高矿热炉炉变和短网电效率，充分发挥矿热炉低压无功补偿的节能效果。
2. 矿热炉低压无功补偿工作原理1 矿热炉低压无功补偿装置并联于短网末端，由低压交流滤波电容器、滤波电抗器组成LC滤波补偿回路进行分相就地补偿。
减少短网无功功率损耗，同时吸收因不平衡负载和电弧冶炼产生的谐波（以3、5次特征谐波为主），降低其三相的不平衡度，有效提高功率因数。
2.1 主回路由补偿短网、隔离开关、熔断器、接触器、低压交流滤波电容器、滤波电抗器等组成。
2.2控制系统由控制器、高压侧信号变送、控制指令信号、投切驱动单元、现场指令信号、界面信息控制及低压侧保护信号等组成。
3技术要求3.1 电压3.1.1 电容器电抗器两端工作电压不大于其额定电压。
3.1.2 电抗器两端工作电压和电容器两端工作电压之比（回路的实际电抗率）应符合表规定：3.1.2.1 针对3次谐波，实际电抗率应不小于12%。
3.1.2.2针对5次谐波，实际电抗率应不小于7%。
4.谐波矿热炉低压无功补偿装置不应该放大高压侧系统谐波，并符合GB/T14549的规定。
4.1 温度设备正常运行时，工作环境温度应不大于50℃,与环境温度相比，电容器的外表最高温升和电抗器的外面及其热点最高温升（B级绝缘）应符合：4.1.1 电容器外表最高温升≦10℃。
电抗器外表面最高温升≦20℃。
电抗器热点最高温升≦32℃。
5. 功率因数5.1 功率因数月平均值不低于0.90.5.2 滤波电容器应符合GB3983.1要求，两端运行电压应长期低于其额定电压的95%。
5.3 滤波电抗器应符合GB10229要求，两端运行电压应长期低于其额定电压的95%。
5.4 接触器其支路投切涌流应不大于额定电流的2倍，在现场供电电压波动、磁场或其它干扰时应可靠投切，不能产生跳动和误动。
5.5 隔离开关其额定电流选取不低于该支路最大运行电流的1.3倍。
无功补偿装置技术要求

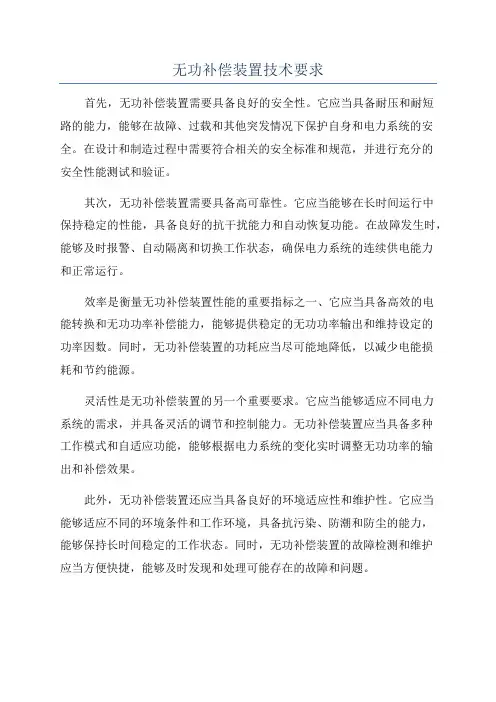

无功补偿装置技术要求首先，无功补偿装置需要具备良好的安全性。
它应当具备耐压和耐短路的能力，能够在故障、过载和其他突发情况下保护自身和电力系统的安全。
在设计和制造过程中需要符合相关的安全标准和规范，并进行充分的安全性能测试和验证。
其次，无功补偿装置需要具备高可靠性。
它应当能够在长时间运行中保持稳定的性能，具备良好的抗干扰能力和自动恢复功能。
在故障发生时，能够及时报警、自动隔离和切换工作状态，确保电力系统的连续供电能力和正常运行。
效率是衡量无功补偿装置性能的重要指标之一、它应当具备高效的电能转换和无功功率补偿能力，能够提供稳定的无功功率输出和维持设定的功率因数。
同时，无功补偿装置的功耗应当尽可能地降低，以减少电能损耗和节约能源。
灵活性是无功补偿装置的另一个重要要求。
它应当能够适应不同电力系统的需求，并具备灵活的调节和控制能力。
无功补偿装置应当具备多种工作模式和自适应功能，能够根据电力系统的变化实时调整无功功率的输出和补偿效果。
此外，无功补偿装置还应当具备良好的环境适应性和维护性。
它应当能够适应不同的环境条件和工作环境，具备抗污染、防潮和防尘的能力，能够保持长时间稳定的工作状态。
同时，无功补偿装置的故障检测和维护应当方便快捷，能够及时发现和处理可能存在的故障和问题。
在技术要求方面，无功补偿装置需要具备高性能的控制器和执行器，能够实现快速、准确的响应和控制。
它应当能够实现智能化和自动化的无功功率调节和控制，并具备与其他电力设备和系统的通信和协调能力。
综上所述，无功补偿装置的技术要求主要包括安全性、可靠性、效率、灵活性、环境适应性、维护性和控制性能等方面。
这些技术要求的满足将有助于提高电力系统的稳定性和可靠性，提高能源利用效率，促进电力系统的可持续发展。
G09低压无功补偿装置技术要求规范
低压无功补偿装置技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。
本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。
本规范由中山供电局生技部负责解释。
1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
现行标准如下：GB50227-95 《并联电容器成套装置设计规范》GB4208-1993 《外壳防护等级（IP代码）》SDJ25-85 《并联电容器成套装置设计技术规范》GB/14598.3-1993 《电气继电器第五部分电气继电器的绝缘试验》GB/14598.13-1998 《量度继电器和保护装置的电气干扰试验第1部分1MHz脉冲群干扰试验》GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》DL/T597-1996 《低压无功补偿控制器订货技术条件》JB 7113-93 《低压并联电容器装置》JB 7115-93 《低压无功就地补偿装置》GB 12747-91 《自愈式低电压并联电容器》GB/T 14549-93 《电能质量公用电网谐波》JB/T 9663-1999 《低压无功功率自动补偿控制器》GB4942.2 《低压电器外壳防护等级》GB7251.1-2005 《低压成套开关设备》IEC439-1 《低压成套开关设备和控制设备》JB5877-91 《低压固定封闭式成套开关设备》GB9466 《低压成套开关设备基本试验方法》IEC439-1 《低压成套开关设备和控制设备》JB/T7770-1995 《不饱和聚酯玻璃纤维增强模塑料》2.环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度：30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤2000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内、户外2.2系统条件2.2.1 系统额定电压：0.4kV2.2.2系统额定频率：50Hz3 主要配置参数及电气要求备注：1、复合开关采用可控硅模块与交流接触器复合式智能复合开关，分相补偿要求采用三相三控可控硅模块。
低压无功补偿技术规格书.doc
低压无功补偿技术规格书低压自动无功补偿装置技术要求1、总则1.1 、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2 本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3 、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB/T 15576-2008 《低压成套无功功率补偿装置》GB50227-95 《并联电容器成套装置设计规范》JB5346-1998 《串联电抗器》GB191 《包装贮运标准》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB/T 2681-1981 《电工成套装置中的导体颜色》GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB1028 《电流互感器》GB10229 《电抗器》DL/T620-1997 《装置过电压保护和绝缘配合》GB 4208-93 《外壳防护等级》（ IP 代码）GB/T14549-93 《电能质量 -公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。
1.4 、未尽事宜，供需双方协商确定。
2、设备环境条件2.1 、周围空气温度最高气温：38.4℃技术协议最低气温：-29.3℃年平均气温： 6.8~10.6℃2.2 、海拔高度：不大于1500米2.3 、地震烈度：6度区，动峰值加速度：0.05g2.4 、安装地点：户内3、电容补偿柜技术参数1）额定电压： 400V额定绝缘电压：AC 660V1min 额定工频耐受电压：2500V冲击耐压：8kV2）主母线： TMYPE 母线： TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。
电力公司低压无功补偿装置技术要求
电力公司关于低压智能无功补偿装置的论文2010年月目录1 低压线路无功智能补偿配装置概述 (1)2 投标须知 (1)3 供方在投标时应提供的技术文件 (1)4 应遵循的主要标准 (1)5 使用环境条件要求 (2)5.1 安装地点 (2)5.2 周围空气温度 (2)5.3 海拔 (2)5.4 湿度 (2)5.5 污秽等级 (2)6 主要功能要求 (2)6.1 智能型干式低压电力电容器集成模块 (2)6.2 无功补偿装置 (3)6.3 门禁信号检测 (4)7 主要设备（构件）要求 (4)7.1 断路器 (4)7.2 无功补偿控制器 (4)7.3 电容器组投切开关 (6)7.4 电容器 (7)7.5 装置与主站通讯方式： (7)7.6 避雷器 (7)7.7 电流互感器 (8)7.8 箱体 (8)7.9 额定频率 (8)7.10 绝缘电阻 (9)7.11 介电强度 (9)7.12 接地方式 (9)7.13 后台管理软件要求 (9)7.14 无线手持PDA要求 (9)8 结构与工艺 (10)8.1 外壳防护 (10)8.2 防触电措施 (10)8.3 温升 (11)8.4 导体选择 (11)8.5 设备连接和布置 (11)8.6 平均无故障使用时间与使用寿命 (11)9 试验 (11)9.1 型式试验 (12)9.2 出厂试验 (12)9.3 补偿装置中电器和独立元件的试验 (12)10 铭牌标志与使用说明书 (12)10.1 设备铭牌 (12)10.2 标志 (12)10.3 使用说明书 (13)11 包装、运输和储存 (13)11.1 包装 (13)11.2 装箱时随附资料及附件 (13)11.3 运输 (13)11.4 贮存 (13)12 差异表 (13)13 附录A销售及运行业绩表 (14)技术要求1低压无功补偿装置概述1)低压无功补偿装置用于配电网公专用配变0.4kV低压出口侧，必要时可以安装在0.4kV末段线路上，以提高用户端电压质量及功率因数。
无功补偿技术要求
无功补偿技术要求一、滤波电容器电容器为金属化聚丙烯薄膜，具有自愈性作用，耐压等级≥480V。
电容器的结构应充分考虑自身的散热；低压调谐滤波器中的电容器需选用D级规格产品，以保证环境温度为55度时也能正常工作。
a、电容器应配备电子式放电电阻，以确保投运时无损耗。
b、电容器为干式环氧树脂浇注,非充气式、油浸式。
c、过电流保护；内部过温度保护；内部过压力保护。
d、过压能力：1.2倍电压长期运行；e、过流能力：1.5倍可长期运行；f、额定频率：50HZ；g、容量偏差：0至+3%；h、功耗：≤1W/KVAR,不含放电电阻器；i、环境温度范围：-25/D（最大55℃）外表温度：j、相对湿度：95%；电容器型号为MBC.电容器检测设备：DX型电流老练试验台、万能击穿装置、LCR数字电桥、远红外薄膜测试仪、耐压老练交流系统、老化试验设备、调压器等。
二、滤波电抗器a、三相铁芯滤波电抗器，箔式卷绕结构，不产生射频干扰；b、精度：≤+1%；c、平衡度：≤2%；d、噪音：≤65DB；e、额定电流下温升不超过80℃；f、工作电流：1.8Ie长期运行，L值减小不超过1%；g、电抗器的电抗率为7%。
由厂商根据所选电容器的参数确定，也可按照负荷的特性设计要求确定。
F、绝缘等级为H级。
电抗器型号为MCL。
电抗器检测设备：调压器，降压变压器、电脑、远方电感量测试仪表，耐压仪、直流阻抗仪表。
三、晶闸管开关a、采用大功率条形晶闸管，品牌为株洲南车，或国内知名公司品牌。
b、采用进口触发电路技术，开关无死区、无振荡。
c、采用一系列防干扰措施，具有很强的电磁兼容性。
d、采用过零投切技术，开关无触点，响应速度快。
晶闸管型号为MKT。
晶闸管检测设备：FLUKE示波器、泰克示波器、万用表，耐压表，四、控制器a、有自动与手动控制切换功能。
B、能根据功率因数的高低与无功功率的大小自动判断投切电容器的数量。
C、动态响应速度，当功率因数较低，需要投入全部电容器时。
低压无功补偿技术规格书
低压自动无功补偿装置技术要求1、总则1.1、本技术规范书适用于变电所内配置的RNT低压动态无功功率补偿装置，它提出了该动态无功功率补偿装置本体及附属设备的功能设计、结构、性能、调试和试验等方面的技术要求。
1.2本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方须提供一套满足本技术规格书和相关标准规范要求的高质量产品及其相应服务，以保证的安全可靠运行。
1.3、供方须执行现行国家标准和电力行业标准。
有矛盾时，按技术要求较高的标准执行。
主要的标准如下：GB/T 15576-2008 《低压成套无功功率补偿装置》GB50227-95 《并联电容器成套装置设计规范》JB5346-1998 《串联电抗器》GB191 《包装贮运标准》GB11032-2000 《交流无间隙金属氧化锌避雷器》GB/T 2681-1981 《电工成套装置中的导体颜色》GB/T 2682-1981 《电工成套装置中的指示灯和按钮的颜色》GB1028 《电流互感器》GB10229 《电抗器》DL/T620-1997 《装置过电压保护和绝缘配合》GB 4208-93 《外壳防护等级》（IP代码）GB/T14549-93 《电能质量-公用电网谐波》另外，尚应符合本技术规格书规定的技术要求和买方的要求。
1.4、未尽事宜，供需双方协商确定。
2、设备环境条件2.1、周围空气温度最高气温：38.4℃最低气温： -29.3℃年平均气温： 6.8~10.6℃2.2、海拔高度：不大于1500米2.3、地震烈度： 6度区，动峰值加速度：0.05g2.4、安装地点：户内3、电容补偿柜技术参数1）额定电压：400V额定绝缘电压：AC 660V1min 额定工频耐受电压：2500V冲击耐压：8kV2）主母线：TMYPE母线：TMY3）系统容量与无功补偿设备等应达到设计要求；4）外形尺寸：具体见附图5）无功功率补偿全部采用动态补偿方式：采用380V电压等级下的动态电容无功补偿柜，补偿容量具体见附表。
低压LSVG技术要求
电容补偿装置技术要求1．1投标方根据设计院提供的设计容量或每个配电室的负荷大小和类型，组织方案并提交电能质量仿真结果。
1．2补偿方式采用低压LSVG方式（即电容补偿+有源补偿，有源补偿容量占电容补偿容量的30%以上，并在标书中分别标注电容补偿与有源补偿的技术规格）。
满足如下规格要求：（1）实现功率因数0.9以上。
（2）消除系统内谐波电流，满足国标要求。
（3）滤除谐波范围：2～50次，并能吸收中性线3次谐波电流。
（4）采用DSP控制的补偿控制仪，实现无源补偿与有源滤波的有序联动，实时补偿无功功率，防止谐振发生。
（5）智能化：带有RS485和INTERNET标准通信接口，可实现无人值守，远程控制。
（6）柜体尺寸：1000x1000x2200mm1．3电容补偿部分技术要求1．3．1 电容器，电抗器，接触器，熔断器，有源滤波模块采用MVK 模块化安装结构，保证电抗器，电容器均有独立的散热通道，电容器不受高温影响。
电容器，电抗器，有源滤波模块选用同一品牌德国英博（INPOWER）。
1．3．2电容器的性能指标要求型号：UHPC33.4-480-3P额定电压：480V过压范围：+10%（8小时/24小时），+15%（30分钟/24小时），+20%（5分钟×200次），+30%（1分钟×200次）过流能力：2×In浪涌电流：200×In功耗：≤0.25W/kVar1．3．3电抗器的性能指标要求型号：3U50-P7/400电抗系数：7%系统额定电压：400V最大允许工作电压：1.05×In（连续运行），1.1×In（每日8小时运行）线性度（工作电流）：1.7×In（连续运行）温度等级：F具有超温自保护功能1．4 无功补偿控制仪（1）图形化LED显示，可实现投切状态，测量值和系统参数。
（2）可控制接触器投切，全自动C/K值设定，自适应，变步长控制。
低压无功补偿装置技术规范
低压智能无功补偿的技术要求xx致维电气有限公司，品牌名称：致维电气型号：INIX C7-LC2.环境及系统条件2.1环境条件2.1.1周围空气温度最高温度:65℃(24小时内平均值≤45℃)最低温度:-40℃最热月平均温度：40℃最大日温差:25K2.1.2xx:≤4000m2.1.3环境湿度:日平均相对湿度不大于95%，日平均水蒸汽压力值不超过2.2kPa，月平均相对湿度不大于90%，月平均水蒸汽压力值不超过1.8kPa 2.1.4地震烈度：7度2.1.5污秽等级：2.1.6安装场所：户内、户外2.2系统条件2.2.1系统额定电压：0.4kV 2.2.2系统额定频率：50Hz3.主要配置参数及电气要求3.1主要配置参数容量补偿方式(三相共偿)(kvar)3060901组模块，两种电容/共补2组模块，两种电容/共补3组模块、两种电容/共补20+10 kvar（自动）1x（20+20）+1x (10+10)（自动）3x（20+10）（自动）共补分组容量设计1201501804组模块、两种电容/共补4组模块、两种电容/共补5组模块、两种电容/共补2x（20+20）+2x (10+10)（自动）3x（20+20）+1x (20+10)（自动）4x（20+20）+1x (10+10)（自动）4x（20+20）+1x (20+10)+1x (10+10)2106组模块、两种电容/共补（自动）3007组模块、两种电容/共补9组模块、两种电容/共补5x（20+20）+2x (10+10)（自动）7x（20+20）+1x (10+10)（自动）备注：1、投切低压电力电容器采用基于大功率磁保持继电器为开关元件的“同步开关”，同步开关中杜绝使用可控硅以提高安全性及可靠性。
2、户内装置若配电房内有开关柜时，卖方提供设备要求与原开关柜同尺寸同颜色采用硬母排可靠塔接。
3.2电气要求3.2.1电器元件：为保证低压无功补偿装置的安全运行，充分发挥补偿作用，提高功率因数，改善电压质量，降低电能损耗，特制定本要求。
MVG
低压无功补偿柜技术要求1）型式：低压补偿采用MVG组件滤波补偿方式。
2）补偿柜装置技术规格要求-额定电压：三相/AC/400V-额定频率：50Hz-安装场所：室内-安装结构：采用MVG组件方式安装结构。
控制器，电容器，电抗器，采用同一品牌原装德国进口INPOWER系列产品以满足IEC 61642中关于“非调谐滤波器”的要求，其串联谐振频率调谐为低于系统中最低次谐波频率的10%以下，使得该滤波补偿回路针对低于该谐振频率的工频基波呈容性，而针对高于该谐振频率的谐波呈感性。
3）MVG滤波补偿技术要求每台补偿柜按补偿容量要求，选择MVG50-P7/400和MVG25-P7/400不同容量组件组合，组件中包含电容器，电抗器，保证整体补偿效果和补偿精度。
电抗器按以下要求配置：型号：3U50-P189/400电抗系数：7%系统额定电压：400V最大允许工作电压：1.05×In（连续运行），1.1×In（每日8小时运行）线性度（工作电流）：1.7×In（连续运行）温度等级：F具有超温自保护功能电容器按以下要求配置：型号：UHPC33.4-480-3P额定电压：480V过压范围：+10%（8小时/24小时），+15%（30分钟/24小时），+20%（5分钟×200次），+30%（1分钟×200次）过流能力：2×In浪涌电流：200×In功耗：≤0.25W/kVar4）控制器的技术要求型号：BKU08/12控制功能：手动/自动可切换；变步长智能控制。
测量功能：具备实时功率因数，有功，无功，视在功率及电压，电流的检测和显示功能；具备谐波电压电流监测分析功能；。
MVG
低压无功补偿柜技术要求1）型式：低压补偿采用MVG组件滤波补偿方式。
2）补偿柜装置技术规格要求-额定电压：三相/AC/400V-额定频率：50Hz-安装场所：室内-安装结构：采用MVG组件方式安装结构。
控制器，电容器，电抗器，采用同一品牌原装德国进口INPOWER系列产品以满足IEC 61642中关于“非调谐滤波器”的要求，其串联谐振频率调谐为低于系统中最低次谐波频率的10%以下，使得该滤波补偿回路针对低于该谐振频率的工频基波呈容性，而针对高于该谐振频率的谐波呈感性。
3）MVG滤波补偿技术要求每台补偿柜按补偿容量要求，选择MVG50-P7/400和MVG25-P7/400不同容量组件组合，组件中包含电容器，电抗器，保证整体补偿效果和补偿精度。
电抗器按以下要求配置：型号：3U50-P189/400电抗系数：7%系统额定电压：400V最大允许工作电压：1.05×In（连续运行），1.1×In（每日8小时运行）线性度（工作电流）：1.7×In（连续运行）温度等级：F具有超温自保护功能电容器按以下要求配置：型号：UHPC33.4-480-3P额定电压：480V过压范围：+10%（8小时/24小时），+15%（30分钟/24小时），+20%（5分钟×200次），+30%（1分钟×200次）过流能力：2×In浪涌电流：200×In功耗：≤0.25W/kVar4）控制器的技术要求型号：BKU08/12控制功能：手动/自动可切换；变步长智能控制。
测量功能：具备实时功率因数，有功，无功，视在功率及电压，电流的检测和显示功能；具备谐波电压电流监测分析功能；。
无功补偿装置技术要求
炉料厂低压无功补偿装置改造技术要求一、概况：炉料厂熔剂一车间低压配电室无功补偿装置因设备已达使用年限，现已无法正常使用；且原补偿装置为接触器、熔断器、油浸式电容的静态补偿方式，此补偿方式较为落后，且存在安全系数较低、补偿不足等缺点。
为提高电能质量、降低设备电耗、降低生产升本，特提出对熔剂一车间低压无功补偿装置进行改造升级。
改造中所选用的无功补偿装置为智能式无功补偿装置，电容、电抗、控制器均选用国内一线品牌。
熔剂一车间现有低压无功补偿装置两套（一套匹配变压器2000KVA，电容柜1面（800*800）；一套匹配变压器2500KVA电容柜2面（800*800））。
二、低压无功补偿装置改造技术要求：1、补偿容量按不低于变压器容量的40%进行设计（含谐波补偿），实际补偿功率必须满足现场实际需求。
补偿设备安装在原电容柜中，若空间不足，需根据现场实际情况增加电容柜，并与现有配电柜并柜。
2、组接线方式：角接共补（要求电子投切开关接在角内，减小流过其电流。
）；自动分步循环和适补控制方式，功率因数应偿到0.95以上。
电容器每路投切容量不得大于25KVAR。
每路电容配置电抗器一只，绝缘介质出现故障时有自复功能，当电容元件寿命结束时可有选择的将其从电路中隔离开来，防护等级IP42。
自愈式电容器的，采用锌铝复合金属化膜；进口优质品牌环氧树脂干式电容器，具有自愈性功能，整体阻燃防爆；适应较高的环境温度；外壳具有防腐作用；电压偏容：-5～+10%；介质损耗角正切值：<0.001；最高允许过电压：1.1Un（每24小时中不超过8小时）；最高允许过电流：1.3In；自放电特性：断电后3Min中内从2Un降至50V以下。
3、新增电容柜柜体箱体由焊接或组装而成，柜体采用标准国标板2.0厚，保证柜体精度和质量。
面漆选用静电喷涂，柜体防护等级不低于IP30，颜色为飞机灰（与现有配电柜一致）。
4、设备安装的元器件应具有产品合格证及证明质量合格的文件，装置应具有国家3C认证证书。
1低压滤波补偿电容电抗技术要求-5、7次谐波
低压电容补偿滤波装置技术要求低压滤波电容补偿柜采用自动分步补偿电容的方式，滤波补偿回路采用主熔断器 , 分路熔断器 , 交流接触器 ,滤波电抗器 , 滤波电容器串联回路形式 ,满足 IEC 61642 中关于“非调谐滤波”的要求。
补偿无功同时，具备5、7 次谐波消谐功能，避免高次谐波电流与电力电容器发生谐振并将谐波放大，同时通过 LC 谐波滤波器吸收一定程度的电网谐波，使设备可靠运行。
其柜体结构与低压开关柜结构相同，柜上设自动补偿装置，与低压开关柜并排安装，柜体尺寸、颜色应与低压柜一致。
(1)滤波电容器额定电压： 480V ；频率： 50Hz ；环境温度：上限+55C，下限-10 C;最大过电压 : 1.1Un ；(间隙使用，每日不超过 8 小时)最大过电流 : 1.7 In ;(连续运行)绝缘耐压 : 3KV/10s ;防护等级： IP20 ;损耗 : 小于 0.25W/KVar (包含外部放电装置的损耗) ;电容器为干式、圆形铝罐冲压 , 采用镀金属聚丙烯薄膜 ( Polypropylene Film) 为电介质，具有自愈功能 (Self-Healing) ，并附内部熔丝，内部熔丝同时具有过电流、过压力、过温度保护功能。
电容器被永久击穿时仅故障元件退出运行，其他元件仍可正常运行。
电容器须内置放电电阻，在电源切离后 1 分钟内端子间的残余电压降至 50V 以下。
滤波电容器采用固定安装方式。
电容器具有不浸油、不渗漏、不燃烧、不爆炸、不污染环境以及寿命长、损耗低等先进指标。
补偿容量以系统电压下设计要求的无功功率为准。
投切步长不大于25Kvar ，固定步长不大于50KVar。
电容器与柜体、距地及电容器相互之间的距离应符合规范要求，以保证其热量的散发。
(2)滤波电抗器滤波电抗器的电抗系数为 7%具有超温自保护功能，额定电压400V,连续过电流达到额定电流的 1.35 倍以上。
为避免谐波过载及谐振，电抗器只能串接对应容量的一颗电容器(或两颗同样规格型号电容器组成的等容量电容器组)同步投切；短路容量 : 可承受 25 倍之额定电流 (Ith) ；电感误差：± 3%；线性度： 1.8 倍额定电流下，电感值偏差不超过5%；绝缘等级 : F 级；防护等级： IP00 ；电气特性：符合 IEC76 标准。
滤波无功补偿技术规范细节
滤波无功补偿技术规范1、总则本技术规范适用于 _____________________________ 项目的低压调谐滤波电容器组。
本规范所要求的低压调谐滤波电容器组（含电容器、电抗器、可控硅投切开关、功率因数控制器），必须由同一品牌或同一厂家所提供（需提供原产地国官方网站，样本及官方商业执照）；并提供原产地证明及海关进口报单正本文件。
2、标准与法规供货厂家必需提供以下有关认证与产品资料：2.1IS09000质量认证、IS014000环境认证、安全认证（如美国UL/加拿大CSA）；2.2产地所在国检测报告（如德国 VDE）、中国《国家电力电容器质量监督检验中心》检验报告等。
3、调谐滤波电容器组3.1调谐滤波电容器组系由欧美原装进口的充气式环保防爆滤波电容器、调谐滤波电抗器、自动功率因数调整器所组合而成，以自动控制电容器的投入与切离，达到所设定的功率因数并有效抑制谐波电流。
3.2调谐滤波电容器组，自动控制电容器的投入与切离，达到所设定的功率因数。
同时有效抑制谐波电流，消除系统谐振。
抑制 3次及3次以上的谐波，调谐频率设置为134HZ调谐度为14% ;抑制5次及5次以上的谐波，调谐频率设置为189HZ调谐度为7%。
3.3为了防止出现过补、且避免电容器投切时产生较大的浪涌电流，每步投切的有效输出容量不得大于50Kvar。
3.4电容器必须是干式自愈合电容器，充注惰性气体（N2）;内置防火防爆的安全装置，在过压力、过热或过载等情况达到极限前可安全分离，以避免可能由此而产生电容器爆炸和燃烧事故，最大允许故障电流10,000A 满足IEC 60831(2003).VDE0560-46/47;CSA C22.2 No.190-M1985; UL Standard No.810 标准。
3.5电容器的连续过电流能力不小于1.9 x I R、抗浪涌电流能力不小于200x I R,额定电压等级不低于440V (对应调谐度7%)。
