钢制法兰计算方法及选用问题的讨论

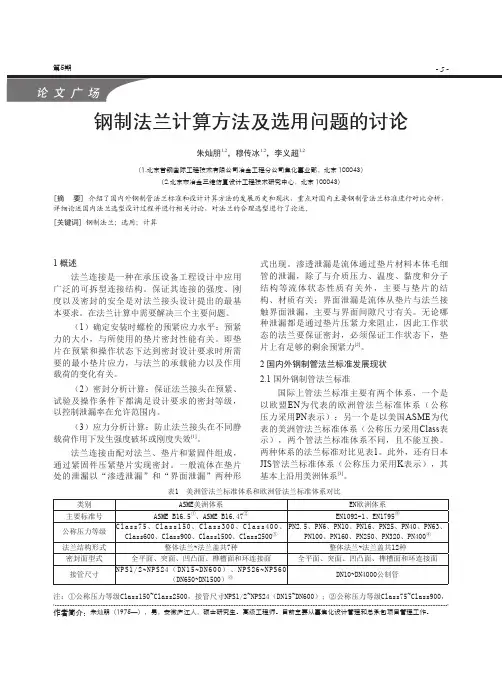

钢制法兰计算方法及选用问题的讨论朱灿朋1,2，穆传冰1,2，李义超1,2（1.北京首钢国际工程技术有限公司冶金工程分公司焦化事业部，北京 100043）（2.北京市冶金三维仿真设计工程技术研究中心，北京 100043）[摘要] 介绍了国内外钢制管法兰标准和设计计算方法的发展历史和现状，重点对国内主要钢制管法兰标准进行对比分析，详细论述国内法兰选型设计过程并进行相关讨论，对法兰的合理选型进行了论述。

[关键词] 钢制法兰；选用；计算作者简介：朱灿朋（1975—），男，安徽庐江人，硕士研究生。

高级工程师。

目前主要从事焦化设计管理和总承包项目管理工作。

表1 美洲管法兰标准体系和欧洲管法兰标准体系对比1 概述法兰连接是一种在承压设备工程设计中应用广泛的可拆型连接结构。

保证其连接的强度、刚度以及密封的安全是对法兰接头设计提出的最基本要求。

在法兰计算中需要解决三个主要问题。

（1）确定安装时螺栓的预紧应力水平：预紧力的大小，与所使用的垫片密封性能有关。

即垫片在预紧和操作状态下达到密封设计要求时所需要的最小垫片应力，与法兰的承载能力以及作用载荷的变化有关。

（2）密封分析计算：保证法兰接头在预紧、试验及操作条件下都满足设计要求的密封等级，以控制泄漏率在允许范围内。

（3）应力分析计算：防止法兰接头在不同静载荷作用下发生强度破坏或刚度失效[1]。

法兰连接由配对法兰、垫片和紧固件组成，通过紧固件压紧垫片实现密封。

一般流体在垫片处的泄漏以“渗透泄漏”和“界面泄漏”两种形式出现。

渗透泄漏是流体通过垫片材料本体毛细管的泄漏，除了与介质压力、温度、黏度和分子结构等流体状态性质有关外，主要与垫片的结构、材质有关；界面泄漏是流体从垫片与法兰接触界面泄漏，主要与界面间隙尺寸有关。

无论哪种泄漏都是通过垫片压紧力来阻止，因此工作状态的法兰要保证密封，必须保证工作状态下，垫片上有足够的剩余预紧力[2]。

2 国内外钢制管法兰标准发展现状2.1 国外钢制管法兰标准国际上管法兰标准主要有两个体系，一个是以欧盟EN 为代表的欧洲管法兰标准体系（公称压力采用PN 表示）；另一个是以美国ASME 为代表的美洲管法兰标准体系（公称压力采用Class 表示），两个管法兰标准体系不同，且不能互换。

法兰螺栓强度等级的选用原则及方法-概述说明以及解释

法兰螺栓强度等级的选用原则及方法-概述说明以及解释1.引言1.1 概述概述部分的内容可以写道：法兰螺栓是一种常用的连接件，广泛应用于各个行业的设备和结构中。

其主要作用是通过螺纹连接使各种零部件紧密固定在一起，从而确保设备或结构的稳定和安全运行。

法兰螺栓的强度等级是衡量其承载能力的重要参数。

根据国家标准，法兰螺栓的强度等级一般分为4.6、4.8、5.6、6.8、8.8、9.8、10.9和12.9等级。

不同等级的法兰螺栓具有不同的强度和承载能力，选用合适的强度等级对于确保设备和结构的安全运行至关重要。

本文将对法兰螺栓强度等级的选用原则和方法进行详细介绍。

首先，将对法兰螺栓强度等级的定义和分类进行说明，帮助读者全面了解不同等级之间的差异和应用范围。

接着，将介绍选用法兰螺栓强度等级的原则，包括根据设备或结构的工作条件、载荷要求、连接方式等因素进行综合考虑。

最后，将提供一些实际选用法兰螺栓强度等级的方法和技巧，帮助读者在实际工程中做出准确的选择。

通过本文的阅读，读者将能够更好地了解法兰螺栓强度等级的选用原则和方法，提高工程实践中的选材水平，确保设备和结构的安全可靠运行。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在向读者介绍本文的组织架构和内容安排。

通过清晰的结构安排，读者可以更好地了解整篇文章的逻辑顺序和内容概要。

首先，在本文的结构部分我们将会提供文章的大纲，方便读者了解文章的整体组织结构和主要内容。

其次，在引言部分，我们将会概述本文的主要内容，并介绍本文的目的。

通过引言部分，读者可以对文章的主题和研究方向有一个整体的认识。

接下来，正文部分是本文的核心内容，我们将会详细探讨法兰螺栓强度等级的定义和分类，并介绍法兰螺栓强度等级选用的原则。

通过对这些内容的阐述和解析，读者可以深入了解法兰螺栓强度等级的相关知识，并学习如何选用合适的强度等级。

最后，在结论部分，我们将对本文的主要内容进行总结，并得出相应的结论。

法兰分类和选用标准

三、法兰旳密封形式
法兰类型
密封面型式
突面（RF）
平焊环松套法兰（PJ/PR）凹凸面（MFM）
榫槽面（TG）
突面（RF）
法兰盖（BL）
凹凸面（MFM）榫槽面（TG）
环连接面（RJ）
全平面（FF）
突面（RF）
衬里法兰盖（BL（S））凸面（M）
榫面（T）
压力等级PN，MPa 0.6～1.6 1.0～1.6 1.0～1.6 0.25～25.0 1.0～16.0 1.0～16.0 6.3～25.0 0.25～1.6 0.6～4.0 1.0～4.0 1.0～4.0
法兰盖（BL）衬里法兰盖（BL（s））
二、法兰旳分类
2、按石化（SH）行业原则来分，法兰分为：
螺纹法兰（PL）
对焊法兰（WN）
平焊法兰（SO）
承插焊法兰（SW）
松套法兰（LJ）
法兰盖（不表注）
3、按机械（JB）行业原则来分，法兰分为：
整体法兰
对焊法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
二、法兰旳分类
4、按国家（GB）原则来分，法兰分为：
整体法兰
螺纹法兰
对焊法兰
带颈平焊法兰
带颈承插焊法兰
对焊环带颈松套法兰板式平焊法兰
对焊环板式松套法兰平焊环板式松套法兰
翻边环板式松套法兰法兰盖
二、法兰旳分类
5、按照连接方式法兰连接种类来分，法兰分为：
板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、法兰盖、带颈对焊环松套法兰、平焊环松套法兰、环槽面法兰及法兰盖、大直径平板法兰、大直径高颈法兰、八字盲板、对焊环松套法兰等

dn80法兰标准尺寸 -回复

dn80法兰标准尺寸-回复标题：深入解析DN80法兰标准尺寸DN80法兰，作为工业管道系统中的一种重要连接部件，其标准尺寸的精确理解和应用对于保证设备的稳定运行和系统的有效连接具有至关重要的作用。

本文将详细解读DN80法兰的标准尺寸，以期为相关行业的工程技术人员提供参考。

一、DN80法兰的基本概念首先，我们需要理解“DN”的含义。

在管道工程中，“DN”是法语“Diam ètre Nominal”的缩写，意为“名义直径”，它表示的是管道内径的公称尺寸，而非实际测量的直径。

因此，DN80法兰实际上是指适用于内径为80mm管道的法兰。

二、DN80法兰的标准尺寸1. 法兰外径（OD）：根据GB/T 9119-2010《平面法兰》国家标准，DN80法兰的外径通常为108mm。

这个尺寸是在考虑了管道壁厚、密封面宽度以及安装空间等因素后确定的。

2. 法兰厚度（T）：法兰的厚度主要取决于法兰的压力等级和材料。

对于常见的Class150和Class300压力等级，DN80法兰的厚度分别为16mm 和20mm。

然而，这只是一个大致的范围，具体厚度还需要参考相关的法兰标准或设计要求。

3. 螺栓孔尺寸：DN80法兰的螺栓孔数量通常是4个或者8个，直径通常为18mm或者22mm，中心圆直径（PCD）为85mm或者145mm。

这些尺寸的选择需要考虑到螺栓的规格、法兰的强度以及安装的便利性。

4. 密封面尺寸：法兰的密封面宽度通常为6mm，这是为了保证足够的接触面积和密封性能。

同时，密封面的粗糙度也需要满足一定的标准要求，以防止泄漏。

三、DN80法兰的应用注意事项了解了DN80法兰的标准尺寸后，我们在实际应用中还需要注意以下几点：1. 材料选择：法兰的材料应根据工作介质、温度、压力等工况条件进行选择。

常见的法兰材料有碳钢、不锈钢、合金钢等。

2. 压力等级匹配：法兰的压力等级应与管道系统的设计压力相匹配，以确保安全运行。

法兰的压力等级选用方法

法兰的压力等级选用方法以法兰的压力等级选用方法为标题，本文将介绍法兰的压力等级选用方法及相关注意事项。

法兰是连接管道或设备的重要部件，其压力等级的选用直接关系到管道系统的安全运行和密封性能。

下面将从法兰压力等级的定义、选用方法以及注意事项三个方面进行阐述。

一、法兰压力等级的定义法兰压力等级是指法兰连接的承受压力的能力，通常用PN （Pressure Nominal）表示。

PN值越大，法兰的承压能力越强。

在国内常用的法兰压力等级有PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0、PN25.0、PN40.0等级，其中PN1.6和PN2.5为常用压力等级。

二、法兰压力等级的选用方法1. 根据工作压力选择合适的法兰压力等级。

根据工作压力和工作温度确定所需的法兰压力等级。

一般情况下，工作压力小于等于PN1.6MPa时，选用PN1.6的法兰；工作压力小于等于PN2.5MPa时，选用PN2.5的法兰；工作压力大于PN2.5MPa时，根据具体情况选用对应压力等级的法兰。

2. 考虑介质特性选择法兰压力等级。

介质的性质对法兰的选用也有一定影响。

如介质腐蚀性较大、温度较高或压力冲击较大时，应选用压力等级较高的法兰，以保证系统的安全运行。

3. 考虑法兰连接的管道材质。

不同材质的管道在选用法兰压力等级时也需考虑其耐压能力。

一般情况下，相同材质的法兰承受的压力等级应与管道的压力等级相同或略高。

4. 考虑系统的工作条件和环境要求。

系统的工作条件和环境要求也是选用法兰压力等级的重要因素。

如工作温度较高、环境湿度较大或有较大的振动冲击时，应选用耐高温、耐腐蚀、抗振动的法兰。

三、法兰压力等级选用的注意事项1. 选用法兰时应参考相关标准或规范，确保选用的法兰符合要求。

2. 法兰连接时应按照相应的安装要求进行，确保连接的密封性能。

3. 在选择法兰压力等级时，应预留一定的余量，以免超负荷使用导致法兰破裂或泄漏。

钢制管法兰、垫片及紧固件选用规定

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。

本规定共分9章和5个附录。

主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。

本规定由总图规划设计所专业技术委员会提出。

本规定由总图规划设计所专业技术委员会起草。

本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。

本规定首次发布时间：2008年01月。

目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。

法兰的作用和用途

法兰的作用和用途什么是法兰？在工程领域中，法兰是指连接管道、阀门和设备的重要组件，能够实现不同元件之间的紧密连接。

法兰通常由圆形或者方形的金属或非金属制成，具有不同的型号和标准。

法兰的作用1. 实现连接法兰作为连接管道、阀门和设备的组件，在工业生产中起到了至关重要的作用。

它能够将不同的元件紧密连接在一起，确保管道系统的完整性和稳定性。

2. 传递力量法兰能够承受并传递管道系统中的力量，例如压力、扭矩和振动等。

它通过螺栓将管道连接紧固在一起，以确保系统的可靠性和安全性。

3. 调整尺寸由于管道和设备的尺寸可能不一致，法兰允许在连接时进行一定的调整。

通过选择合适的法兰型号和规格，可以实现不同尺寸元件之间的连接，从而提高了工程的灵活性和适应性。

4. 方便维修和更换使用法兰连接的管道系统具有易于维修和更换的优势。

当管道出现泄漏或其他故障时，可以通过拆卸法兰连接，更换或修理受损的部分，而无需对整个管道系统进行大规模的拆解和重建。

法兰的用途法兰广泛应用于各个工业领域，以下列举了一些常见的用途。

1. 石油和化学工业在石油和化学工业中，法兰常用于连接管道系统，例如输油管道、化工装置和储存罐等。

由于工艺要求严格，对法兰的材料选择和连接方式也要求高。

2. 电力工业在电力工业中，法兰常用于连接锅炉、燃气轮机、发电机和脱硫设备等。

法兰在电力工业中承载的压力和温度要求较高，因此选择合适的法兰材料和密封方式至关重要。

3. 污水处理和供水系统法兰在污水处理和供水系统中起到了重要的作用。

它能够连接不同的管道、泵站和水池，确保系统的正常运行。

精确选择合适的法兰材料，可以防止污水泄漏和供水中的污染。

4. 食品和制药工业在食品和制药工业中，法兰用于连接输送食品和药品的管道。

需要选择符合卫生标准的法兰材料，并采用密封性能良好的连接方式，以确保产品卫生和质量。

5. 航空航天工业在航空航天工业中，法兰用于连接燃油管道、液压系统和气动设备等。

法兰在航空航天领域的要求更高，需要具备耐高温、耐压和防泄漏等特性。

法兰盘承压规格

法兰盘承压规格全文共四篇示例，供读者参考第一篇示例：法兰盘是一种常见的管道连接零件，广泛应用于各种工业领域，用于连接管道、阀门、泵等设备，承受管道系统的压力和力。

在选择和应用法兰盘时，承压规格是非常重要的参数，它直接影响着管道系统的安全和稳定运行。

本文将从法兰盘承压规格的定义、分类、选择和应用等方面进行详细介绍，希望能够为工程技术人员提供参考和指导。

一、法兰盘承压规格的定义法兰盘的承压规格是指在一定温度和压力条件下，法兰盘能够承受的最大压力值。

通常情况下，法兰盘的承压规格由其材质、结构、尺寸和加工工艺等因素决定。

在实际应用中，承压规格是法兰盘设计和选择的重要依据，也是管道系统设计的重要参数之一。

根据国家标准《法兰盘标准》（GB/T 9119-2000）的规定，法兰盘的承压规格主要分为标准压力级和非标准压力级两类。

1.标准压力级：标准压力级指的是按照国家标准规定的一系列标准压力值划分，其承压规格一般为0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa等。

根据不同工作条件和要求，可以选择相应的标准压力级法兰盘。

在选择法兰盘承压规格时，需要考虑以下几个方面的因素：1.工作条件和要求：根据工作介质、温度和压力等工作条件来确定法兰盘的承压规格，确保法兰盘能够满足系统的安全运行要求。

2.管道连接方式：根据管道连接方式来选择合适的法兰盘型号和规格，确保法兰盘与管道、阀门、泵等设备的连接紧密可靠。

3.法兰盘材质：选择适合介质特性和工作条件的法兰盘材质，如碳钢、不锈钢、合金钢等，确保法兰盘的耐腐蚀性和耐压性能。

4.产品质量和制造标准：选择具有生产许可证和质量认证的厂家生产的法兰盘，确保产品质量和符合相关制造标准。

法兰盘承压规格的正确选择和应用对于管道系统的正常运行和安全性至关重要。

在实际应用中，需要合理设计和配置法兰盘，严格按照相关规范和标准进行安装和调试，确保法兰盘与管道连接处的密封性和稳定性，避免泄漏和事故发生。

法兰、螺栓等的选用

精选可编辑ppt
17
法兰密封面有多种，宽面密封面主要用于铸铁设备管嘴的对应法兰，在石化工业中使用较少。法兰最普遍的密封面为光面密封面，在一般操作条件下均能适用。但在高温、高压条件下，效果不能令人满意。凹凸面密封减少了垫片被吹出的可能性，但不能保证垫片不挤进管内，榫槽面和梯形面则比凹凸面更优越，适用于高温高压工况。
精选可编辑ppt
24
常减压蒸馏装置螺栓，垫片的选用情况大体如下：
1、法兰：
（1）300℃以下油品、瓦斯、蒸汽：螺栓／螺母为35#／25#，垫片为复合波齿垫。
（2）300℃以上油品：螺栓／螺母为 30CrMoA／35#，垫片为复合波齿垫。
（3）常温的水、风等：螺栓／螺母为 35#／25#，垫片为耐油橡胶石棉垫。
精选可编辑ppt
15
平焊法兰系将管子插入法兰内孔中进行焊接，具有容易对中、价格便宜等特点，但由于在法兰附近焊接容易损伤法兰面和引起法兰面变形。因此一般用于压力温度较低，不太重要的管道上，在石化工业中大多用于公用工程管道。
对焊法兰系将法兰焊颈端与管子焊端加工成一定形式的焊接坡口后直接焊接，这种法兰施工比较方便，法兰强度也高，适用于法兰处应力较大，压力温度波动较大和高温、高压及0℃以下的低温管道。石化工业中的工艺管道通常用对焊法兰。
法兰、螺栓等的选用
精选可编辑ppt
1
1、法兰 2、螺栓、垫片、盘根的选用
精选可编辑ppt
2
1、法兰
法兰种类管道法兰于管子的连接方式分成以下五
种基本类型：平焊、对焊、螺纹、承插焊和松套法兰，见图1.5.5.2－1所示：
精选可编辑ppt
3
图1.5.5.2－1 法兰按于管子连接方式分类

消防系统压力、管道壁厚及连接方式

内容提要：依据消防系统压力、管道壁厚及连接方式的要求，对薄壁、普通、加厚及无缝钢管的管道壁厚进行了比较，提出了消火栓系统及自动喷水灭火系统在不同的给水分区下，宜采用经济的管材及连接方式。

一、消防给水常用管材的连接技术要点一般要求〔1〕消火栓给水系统管道当采用内外壁热浸镀锌钢管时，不应采用焊接。

系统管道采用内壁不防腐管道时，可焊接连接，但管道焊接应符合相关要求。

自动喷水灭火系统〔指报警阀后〕管道不能采用焊接，应采用螺纹、沟槽式管接头或法兰连接。

〔2〕消火栓给水系统管径＞100mm的镀锌钢管，应采用法兰连接或沟槽连接。

自动喷水灭火系统管径＞100mm未明确不能使用螺纹连接，仅要求在管径≥100mm的管段上应在一定距离上配设法兰连接或沟槽连接点。

〔3〕消火栓给水系统与自动喷水灭火系统管道，当采用法兰连接时推荐采用螺纹法兰，当采用焊接法兰时应进行二次镀锌。

〔4〕任何管段需要改变管径时，应使用符合标准的异径管接头和管件。

〔5〕有关消防管道连接方式及相关技术要求可参照《全国民用建筑工程设计技术措施-给水排水》中的有关规定。

沟槽式〔卡箍〕连接〔1〕沟槽式连接件〔管接头〕和钢管沟槽深度应符合《沟槽式管接头》〔CJJ/T156-2001〕的规定。

公称直径DN≤250mm的沟槽式管接头的最大工作压力为2.5MPa，公称直径DN≥300mm的沟槽式管接头的最大工作压力为1.6MPa。

〔2〕有振动的场所和埋地管道应采用柔性接头，其它场所宜采用钢性接头，当采用钢性接头时，每隔4-5个钢性接头应设置一个柔性接头。

螺纹连接〔1〕系统中管径＜DN100的内外壁热镀锌钢管或内外壁热镀锌无缝钢管均可采用螺纹连接。

当系统采用内外壁热镀锌钢管时，其管件可采用锻铸铁螺纹管件〔GB3287-3289〕；当系统采用内外壁热镀锌无缝钢管时，其管件可采用锻钢螺纹管件〔GB/T14626〕。

〔2〕钢管壁厚小于δ<Sch30〔DN≥200mm〕或壁厚小于δ<Sch40〔DN<200mm〕，均不得使用螺纹连接件连接。

压力管道法兰范围

压力管道法兰范围
1.标准法兰：标准法兰是最常见和基本的一种法兰，它符合国内或国际标准，例如ASMEB16.5、GB/T9112、DIN等。

标准法兰的尺寸、压力等级和螺栓孔的数量和尺寸都有明确定义，适用于一般压力等级和温度条件下的管道系统。

2.高压法兰：高压法兰主要用于高压管道系统，例如化工、石油、天然气等行业。

高压法兰一般具有较大的尺寸和承受能力，能够承受较高的压力和温度。

在选择高压法兰时，需根据具体的工作条件和标准要求来确定合适的材质和尺寸。

3.特殊材质法兰：特殊材质法兰适用于特殊工况下的管道系统，例如高温、低温、腐蚀介质等。

这类法兰通常采用特殊的材质制造，如不锈钢、合金钢、陶瓷等，以保证法兰的稳定性和耐腐蚀性。

4.管道连接法兰：管道连接法兰用于连接不同类型的管道材料，例如金属管道与塑料管道的连接。

这类法兰通常具有特殊的结构和密封材料，以确保连接处的密封性。

需要注意的是，不同国家和地区的法兰标准和使用规范可能有所不同，因此在选择和使用法兰时，应根据实际情况仔细查阅相关标准和规范，并咨询专业人士的意见，以确保管道系统的安全和可靠性。

低压中压高压法兰的划分_解释说明以及概述

低压中压高压法兰的划分解释说明以及概述1. 引言1.1 概述本文旨在介绍低压、中压和高压法兰的划分，进一步解释其说明，并概述它们在工程领域的应用。

随着工业技术的发展，不同类型的法兰适用于不同工作条件和压力要求。

通过对这些法兰进行科学而清晰的划分和说明，可以帮助读者更好地了解、选择和使用合适的法兰。

1.2 文章结构本文按照以下结构进行论述：第2节介绍低压法兰的划分与说明。

其中包括低压法兰的划分标准、特点与应用以及安装与维护等内容。

第3节讨论中压法兰的划分与说明。

包括中压法兰的划分标准、特点与应用以及安装与维护等方面。

第4节探讨高压法兰的划分与说明。

详述高压法兰的划分标准、特点与应用以及安装与维护等相关内容。

最后一节是结论部分，对全文进行总结，并展望低压、中压和高压法兰在未来发展方向上可能遇到的挑战与机遇。

1.3 目的正确认识和理解低压、中压和高压法兰的划分及应用具有重要意义。

本文的目的是：深入探讨低压、中压和高压法兰的定义标准，以帮助读者了解不同级别法兰之间的差异和特点。

详细介绍各级法兰的特点与应用，并对其在工程领域中的常见应用进行说明。

提供关于低压、中压和高压法兰安装与维护方面的建议，包括如何选择合适材料、保证安全可靠连接以及合理进行维修和更换。

通过总结观点并展望未来发展，引导读者对低压、中压和高压法兰领域进行进一步研究，并为相关技术进步提供参考。

通过本文的阅读，读者将能够更好地理解并使用不同级别法兰，在工程实践中有效地满足不同工作条件下的需求。

2. 低压法兰的划分与说明:2.1 划分标准:低压法兰根据其承受压力的不同可以进行以下划分：- 3kgf/cm²以下的低压法兰- 0.6MPa以下的低压法兰- PN10以下的低压法兰此外，根据不同的连接方式，低压法兰还可分为焊接型、螺纹型和插装型等。

2.2 特点与应用:低压法兰具有以下特点：(1) 承受能力较弱：由于其设计参数限制，低压法兰承受的内外压力均相对较小。

法兰标准及选用方法

法兰标准及选用方法石油、化工上用的法兰标准有两类，一类是压力容器法兰标准，一个类是管法兰标准。

㈠压力容器法兰标准1．平焊法兰平焊法兰的两种类型的比较情况如下表所示，参见示意图。

因而使法兰盘进一步增大了刚性。

故规定用于更高的压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000m m)，适用温度范围为-20℃～450℃。

由表4-16中可看出，乙型平焊法兰中DN 2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。

这两种法兰的联接尺寸和法兰厚度完全一样。

所以DN2000mm以下的乙型平焊法兰，可以用轧制的长颈对焊法兰代替，以降低法兰的生产成本。

平焊与对焊法兰都有带衬环的与不带衬环的两种。

当设备是由不锈钢制作时，采用碳钢法兰7加不锈钢衬环，可以节省不锈钢。

示意图中所示为带衬环的甲型平焊法兰。

使用法兰标准确定法兰尺寸时，必须知道法兰的公称直径与公称压力。

压力容器法兰的公称直径与压力容器的公称直径取同一系列数值。

例如DN 1000mm的压力容器，应当配用DN 1000mm的压力容器法兰。

法兰公称压力的确定与法兰的最大操作压力、操作温度以及法兰材料有关。

因为在制定法兰尺寸系列、计算法兰厚度时，是以16MnR在200℃时的机械性能为基准制定的。

所以规定以此基准所确定的法兰尺寸，在200℃时，它的最大允许操作压力就认为是具有该尺寸法兰的公称压力。

例如，所谓公称压力PNO.6MPa的法兰，就是指具有这样一种具体尺寸的法兰，该法兰是用16MnR制造的，在200℃时，它的最大允许操作压力是0.6MPa。

如果把这个PN0.6MPa的法兰用在高于200℃的条件下，那么它的最大操作压力将低于它的公称压力0.6MPa。

反之，如果将它用于低于200℃的条件下，仍按200℃确定其最高工作压力。

如果把法兰的材料改为Q235-A，那么Q235一A钢的机械性能比16MnR差，这个公称压力PN0.6MPa的法兰，即使是在200℃时操作，它的最大允许操作压力也将低于它的公称压力。

常用法兰、垫片及阀门选用标准

一、法兰结构型式、参数
平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。
五、压力容器法兰
一、法兰结构型式、参数
二、法兰密封面
二、法兰密封面
法兰密封面型式和代号（GB/T9112-2000）
密封面型式
代号
平面
FF
突面
RF
凹凸面凸面
MF
M
凹面
F
榫槽面榫面
TG
T
槽面
G
环连接面
RJ
三、法兰公称通径和钢管外经
1、法兰公称通径在管道系统中，管道元件公称通经是一个重
要的基本参数。公称通经是仅与制造尺寸有关且引用方便的一个园整数值，不适用于计算，它是管道系统中除了用外经和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。法兰公称通经与管道公称通经含义相同，它并不是某一个实际结构尺寸，也不等于法兰内经，而仅仅是与制造尺寸有关联的经过园整后的一个名义尺寸，其标记方法是在字母“DN”后跟一个以mm为单位的数字。
四、法兰的标记
3、法兰盖公称通径80mm、公称压力2.5MPa的平面钢制管法兰盖：法兰盖 DN80-PN25 FF GB/T9123.1-2000 公称通径80mm、公称压力2.5MPa的突面钢制管法兰盖：法兰盖 DN80-PN25 RF GB/T9123.1-2000 公称通径80mm、公称压力2.5MPa的凸面钢制管法兰盖：法兰盖 DN80-PN25 M GB/T9123.2-2000

钢制法兰的选型-法兰的类型及标准

钢制法兰的选型-法兰的类型及标准法兰的类型有很多，我们管路连接或设备安装中到底应该如何选择呢？本次整理一共分三个阶段来总结这个问题:1.钢制法兰类型及标准 2.法兰密封面类型 3.管路中法兰的选型。

法兰的基本常用类型汇总板式平焊法兰PL 带颈平焊法兰SO 带颈对焊法兰WN承插焊法兰SW 螺纹法兰Th 对焊环松套法兰 PJ/SE 平焊环松套法兰 PJ/RJ 对焊环松套法兰 LF/SE 法兰盖BL 法兰常用的标准有三大体系1.欧洲体系部分标准ISO7005-1 DIN EN1092-1 BS4504-3.1 GB/T9112-9125-2010 HG/T20592-2009 JB/T74-94-2015 等2.美洲体系部分标准ASME B16.5 ASME B16.47 SH/T3406-2013 GB/T9112-9125-2010 HG/T20615-2009 等3.日标韩标部分标准JIS B2220 KSB1503 等钢制法兰类型1.板式平焊法兰PL板式平焊法兰平时也叫平板法兰或平焊法兰，也被称为搭焊法兰，英文为:Flat Welding Flange。

工程中使用量最大，也是法兰类型中成本最低的一种法兰。

平焊法兰的压力分为:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等(另外GB/T9119-2010标准中平焊法兰的压力又增加了两种:PN63Bar、PN100Bar)，JIS标准为5K、10K。

2.带颈平焊法兰SO带颈平焊法兰焊接和使用类似于板式平焊法兰，但又优于平焊法兰，因为背部多了一个脖颈所以承压力度和强度都增加了很多，英文名称:Slip-On Flange。

带颈平焊法兰的压力分为:欧洲体系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等美洲体系:150LB、300LB、400LB、600LB、900LB、1500LB。

环号r与法兰的公称直径和公称压力

一、概述环号r与法兰的公称直径和公称压力是管道工程中非常重要的参数，它们决定了管道的承载能力和使用范围。

正确选择环号r和法兰的公称直径和公称压力，对于确保管道系统的安全运行至关重要。

本文将从环号r的定义、公称直径和公称压力的概念以及它们之间的关系进行阐述，以便读者更好地理解这些重要的管道参数。

二、环号r的定义1.环号r是管道法兰连接的一种密封结构，用于连接管道与阀门、法兰、管件和设备。

它的作用是确保管道系统中的流体不会外泄，并且能够承受一定的压力和温度。

2.环号r通常由金属或非金属材料制成，其材质和厚度根据管道的工作条件和流体介质来选择。

3.环号r通常有不同的截面形状，例如圆形、椭圆形和正方形等，以适应不同形状的法兰连接。

三、公称直径的概念1.公称直径是管道连接件（如法兰、管件等）的标称尺寸，它并不是管道实际直径的精确值，而是根据标准规定的数值。

2.公称直径的选择应满足工程设计和使用要求，考虑流体介质的类型、流量、压力、温度等因素。

3.公称直径的选用应符合相关的国家标准或行业规范，以确保管道系统的安全可靠运行。

四、公称压力的概念1.公称压力是指管道连接件（如法兰、阀门等）在设计和使用条件下所能承受的额定压力。

2.公称压力的选择应根据管道系统的工作压力、温度、介质特性以及安全因素来确定。

3.公称压力的设定应符合相关的国家标准或行业规范，以保证管道系统的安全运行。

五、环号r与公称直径的关系1.环号r的选择应根据公称直径来确定，不同公称直径的管道连接件所需的环号r尺寸和型式可能不同。

2.根据公称直径和环号r的相关标准，确保环号r能够正确地安装在管道连接件上，并能够满足密封和承载的要求。

3.在实际工程中，应根据具体的管道设计要求和使用条件来选择合适的环号r尺寸和型式，以保证管道系统的安全运行。

六、环号r与公称压力的关系1.环号r的选择也与公称压力密切相关，不同公称压力的管道连接件所需的环号r尺寸和型式可能不同。

jis法兰5k对应压力 -回复

jis法兰5k对应压力-回复题目：JIS法兰5k对应的压力指标及其应用引言：JIS是日本工业标准的缩写，法兰是一种连接管道和设备的常用元件。

在工业领域中，法兰扮演着至关重要的角色，用于连接、支承和密封管道系统的各个部分。

其中，JIS法兰5k是一种常见的法兰类型，本文将深入探讨其对应的压力指标及其在工程中的应用。

一、JIS法兰5k的压力JIS法兰5k代表的是标准法兰的压力等级，其中5k指的是法兰的公称压力。

公称压力是指法兰能够承受的最高工作压力。

在JIS法兰标准中，5k 对应于最大工作压力为0.5MPa的法兰。

这种压力等级通常适用于低压应用场合，如给水、排水、空调系统等。

二、JIS法兰5k的特点1. 尺寸标准化：JIS法兰5k遵循一套严格的尺寸标准，确保各个制造商生产的法兰具有相同的尺寸和互换性，方便替换和维修。

2. 安装简便：JIS法兰5k仅需通过螺栓进行连接，简化了安装和拆卸的流程，节省了时间和劳动成本。

3. 密封效果良好：JIS法兰5k采用平面密封或凹面密封结构，可以提供可靠的密封效果。

4. 灵活应用：JIS法兰5k除了适用于低压系统外，还可用于许多其他领域，如化工、造纸、食品等。

三、JIS法兰5k在工程中的应用1. 给水和排水系统：JIS法兰5k常用于建筑物的给水、排水系统。

其低工作压力和良好的密封性能使其成为理想的选择。

2. 空调系统：JIS法兰5k也广泛应用于各种空调系统，如中央空调、地源热泵等。

其标准化尺寸保证了连接的可靠性和便捷性。

3. 化工领域：JIS法兰5k在化工领域具有广泛的应用，如石油化工、药品生产等。

其低工作压力适用于大多数化学品的输送。

4. 造纸工业：在造纸工业中，JIS法兰5k用于连接输送纸浆的管道，其可靠的密封性能确保纸浆的流动不被外界环境干扰。

5. 食品加工：由于JIS法兰5k采用的材料符合食品级标准，被广泛应用于食品加工和输送系统，如饮料生产线、食品罐装等。

结论：JIS法兰5k是一种常见的法兰类型，它具有标准化尺寸、安装简便、密封性能良好以及适用于各种低压工业领域的特点。

法兰公称压力的确定与法兰的最大操作压力操作温度

法兰公称压力的确定与法兰的最大操作压力操作温度
在工程领域中，为了确保设备和管道系统的安全运行，我们常常需要了解法兰公称压力以及法兰的最大操作压力和操作温度。

我们来解释一下法兰公称压力（Nominal Pressure）。

法兰公称压力是指法兰连接的标准工作压力，它是根据相关标准的要求确定的。

法兰公称压力通常与法兰的公称直径有关。

法兰的最大操作压力（Maximum Operating Pressure）是指法兰在使用过程中能够承受的最大压力。

这个数值一般通过法兰制造商的设计标准或相关规范来确定。

法兰的最大操作温度（Maximum Operating Temperature）是指法兰在使用过程中能够承受的最高温度。

这个数值一般也通过法兰制造商的设计标准或相关规范来确定。

通常情况下，法兰的最大操作温度和最大操作压力是成对存在的。

在法兰上工作时，需要确保不超过其最大操作压力和最大操作温度的限制，以防止设备或管道系统发生事故。

在实际工程应用中，确定法兰公称压力、最大操作压力和最大操作温度需要参考相关标准或规范。

这些标准和规范通常由国际或国家标准化组织制定，如ISO（国际标准化组织）、ASME（美国机械工程师学会）等。

根据所需的工程应用和环境条件，合适的标准和规范可用于确定法兰公称压力、最大操作压力和最大操作温度。

了解法兰公称压力、最大操作压力和最大操作温度对于确保设备和管道系统的安全运行至关重要。

合适的标准和规范可用于确定这些参数，并在工程设计和实施中被广泛应用。

法兰压力管道压力

法兰压力与管道压力1. 引言法兰压力和管道压力是工程领域中常见的概念，它们在设计、安装和维护各类管道系统时起到关键作用。

本文将对法兰压力和管道压力进行详细介绍，并探讨其在工程实践中的应用。

2. 法兰压力2.1 定义法兰是一种连接管道或设备的元件，通常由两个平行连接面组成，并通过螺栓紧固。

法兰连接具有良好的密封性能，可以承受一定的内外压力。

因此，法兰压力指的是在法兰连接处产生的压力。

2.2 影响因素2.2.1 内部因素•流体性质：流体的密度、黏度、温度等参数会影响法兰连接处的压力。

•流速：流体在管道中的流速越大，对法兰连接处产生的冲击力也越大，从而增加了法兰压力。

2.2.2 外部因素•环境温度：环境温度变化会导致法兰材料的热胀冷缩，从而影响法兰压力。

•外部载荷：外部施加在管道上的力（如重力、风力等）也会对法兰压力产生影响。

2.3 计算方法法兰压力的计算通常基于以下几个参数：•法兰连接处的流体压力•法兰直径和材料•法兰连接处的密封面积•法兰连接处的螺栓数量和规格常用的法兰压力计算方法有公式法和有限元分析法。

其中，公式法相对简单快捷，适用于一般工程实践；而有限元分析法更精确，适用于复杂工程情况。

3. 管道压力3.1 定义管道压力是指管道内部承受的流体压力。

在管道系统中，流体由高压区域向低压区域流动，这种差异就产生了管道内部的压力。

3.2 影响因素3.2.1 流体性质流体密度、黏度、温度等参数会直接影响管道内部的流动阻力，进而影响管道压力。

3.2.2 管道几何形状管道的直径、长度、弯头和阀门等几何形状对于流体的流动有重要影响。

管道越长、直径越小，流体的摩擦阻力就越大，从而增加了管道压力。

3.3 计算方法计算管道压力需要考虑以下几个参数：•管道内部的流体压力•管道的直径和长度•管道内部的摩擦系数•管道中存在的阀门和弯头等附件常用的管道压力计算方法有经验公式法、雷诺数法和有限元分析法等。

其中，经验公式法适用于一般工程实践，而雷诺数法和有限元分析法更适合复杂工程情况。

法兰厚度和压力的关系

法兰的厚度与它所能承受的压力密切相关。

在工业管道系统中，法兰用于连接管子、阀门等部件，其设计必须能够安全地承受系统内部的工作压力以及外部载荷（如弯矩、扭矩等）。

法兰的设计考虑了多种因素，包括但不限于工作压力、温度、材料性质、密封面类型及连接方式等。

法兰厚度与压力的关系
1、工作压力：这是决定法兰厚度的主要因素之一。

随着管道系统内介质压力的增加，为了保证法兰不发生塑性变形或破裂，需要相应增加法兰的厚度。

法兰越厚，理论上可以承受更高的压力。

2、材料强度：不同材料有不同的屈服强度和抗拉强度。

使用高强度材料时，在相同的工作条件下，可能允许采用相对较薄的法兰设计。

因此，在选择合适的法兰厚度时，还需要考虑到所用材料的具体性能指标。

3、温度效应：温度的变化也会影响材料的机械性能，进而影响到法兰所需的安全厚度。

高温环境下使用的法兰通常需要更厚一些，以补偿因温度升高而降低的材料强度。

4、标准规范：国际上存在多个关于法兰设计的标准规范，如ASMEB16.5(美国)、DINEN1092-1(欧洲)等。

这些标准提供了基于特定条件下的推荐尺寸表，其中包括对于给定直径和压力等级下的最小法兰厚度要求。

遵循相关标准是确保法兰安全可靠的关键。

5、其他因素：除了上述几点外，法兰的设计还会受到诸如腐蚀裕量、制造公差等因素的影响，这也间接决定了最终选定的法兰厚
度。
