高强高模纤维.

合集下载

高强高模聚乙烯醇纤维说明

高强高模聚乙烯醇纤维说明高强高模聚乙烯醇纤维简称（高强高模PV A纤维）是一种具有高抗拉强度、高杨氏模量、高耐碱性的合成纤维，该纤维是密度大、直径小，许多性能都优于其它合成纤维，同时对水泥、石膏等基材具有极强的亲和力。

一高强高模聚乙烯醇纤维的技术指标项目指标纤维直径(dtex) 2.0±2 （12±2μm）抗拉强度(cn/dtex) ≧ 11 (1428MPa)杨氏模量（cn/dtex）≧ 290 (37.9GPa)断裂伸度（%） 6～8密度（g/cm3） 1.3耐热水性（o C）≧ 104干热软化点（o C）≧ 216二不同有机纤维的物理力学性能三高强高模聚乙烯醇纤维应用我们只需要在水泥、石膏等基材中均匀加入0.3%～0.5%的高强高模聚乙烯醇纤维及少量的高分子聚合物，我们就可以有效的改变水泥、石膏等基材的脆性、消除这些基材在水化过程中产生的裂纹。

由于纤维的存在既消耗了能量又缓解了应力，阻止裂纹进一步发展，起到了阻断裂缝的作用，所以在水泥、石膏制品内掺入少量高强高模聚乙烯醇纤维，可以达到：1 提高基体的抗拉强度。

2 阻止基体原有缺陷裂缝的扩展，并延缓新裂缝的出现，提高耐水性、抗渗性、抗冻性。

3 提高基体的变形能力，从而改善其韧性和抗冲击能力。

由于参有高强高模聚乙烯醇纤维的基材可具有以上能力，所以可广泛应用于：1 大体积砂浆/混凝土浇筑2 工业及民用建筑的屋顶处理，地下室防水，内外墙薄抹灰砂浆3 粉体建材、抗裂砂浆、保温砂浆、粉刷石膏、粉刷腻子、嵌缝腻子4 道路、桥梁、高速公路的路面及护栏5 水坝、水池、停车场、飞机跑道及停机坪等混凝土浇筑。

6 隧道、矿井、地铁、边坡面等喷射混凝土7沿海滩涂、堤坝、盐碱地带、化工腐蚀场地。

8混凝土构件、欧式构件、城市艺术雕塑、预应力砼管、板材9轻质隔墙板、GRC板、保温板、装饰板、FC板。

高强高模聚乙烯醇纤维的生产工艺初探

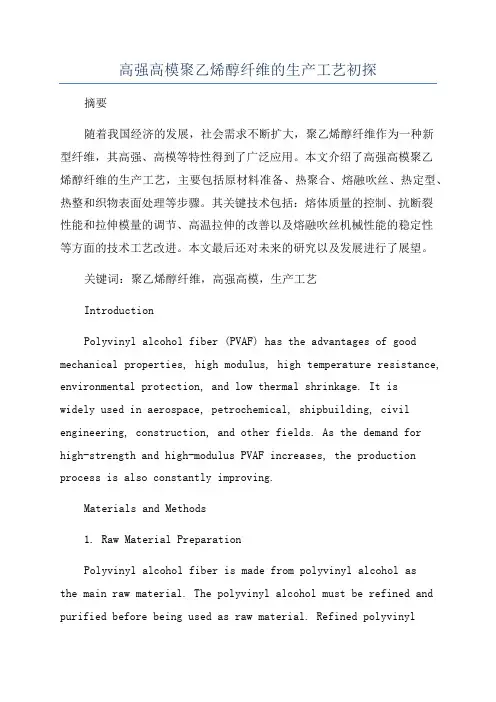

高强高模聚乙烯醇纤维的生产工艺初探摘要随着我国经济的发展，社会需求不断扩大，聚乙烯醇纤维作为一种新型纤维，其高强、高模等特性得到了广泛应用。

本文介绍了高强高模聚乙烯醇纤维的生产工艺，主要包括原材料准备、热聚合、熔融吹丝、热定型、热整和织物表面处理等步骤。

其关键技术包括：熔体质量的控制、抗断裂性能和拉伸模量的调节、高温拉伸的改善以及熔融吹丝机械性能的稳定性等方面的技术工艺改进。

本文最后还对未来的研究以及发展进行了展望。

关键词：聚乙烯醇纤维，高强高模，生产工艺IntroductionPolyvinyl alcohol fiber (PVAF) has the advantages of good mechanical properties, high modulus, high temperature resistance, environmental protection, and low thermal shrinkage. It iswidely used in aerospace, petrochemical, shipbuilding, civil engineering, construction, and other fields. As the demand for high-strength and high-modulus PVAF increases, the production process is also constantly improving.Materials and Methods1. Raw Material PreparationPolyvinyl alcohol fiber is made from polyvinyl alcohol asthe main raw material. The polyvinyl alcohol must be refined and purified before being used as raw material. Refined polyvinylalcohol must be dried in a drying oven at a certain temperature and humidity to remove any moisture. The raw material must be tested for proper specifications before use.2. Heat Polymerization3. Melt Spinning4. Heat Setting5. Thermal Calendaring6. Fabric Surface TreatmentThe fabric surface is treated by a special process to improve the fabric performance, such as hydrophilicity, abrasion resistance, and flame retardancy.DiscussionThe key technologies of high-strength and high-modulus PVAF production process include: controlling the melt quality, adjusting the fracture resistance and tensile modulus, improving the high-temperature stretching, and stabilizing the mechanical properties of the melt spinning machine.。

高强高模pva纤维用途

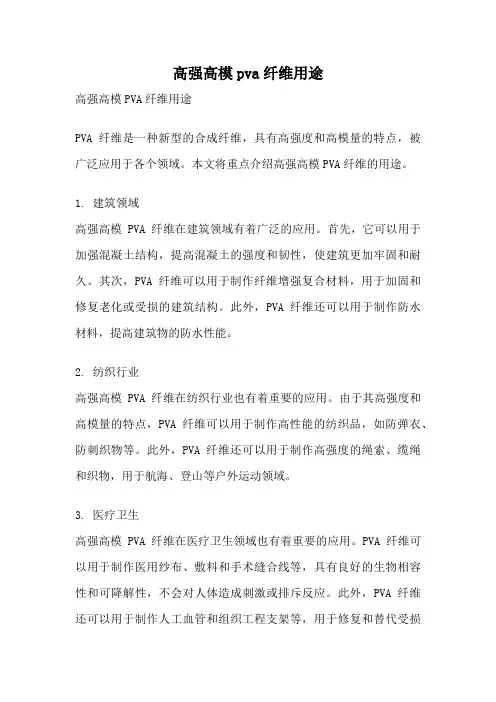

高强高模pva纤维用途高强高模PVA纤维用途PVA纤维是一种新型的合成纤维，具有高强度和高模量的特点，被广泛应用于各个领域。

本文将重点介绍高强高模PVA纤维的用途。

1. 建筑领域高强高模PVA纤维在建筑领域有着广泛的应用。

首先，它可以用于加强混凝土结构，提高混凝土的强度和韧性，使建筑更加牢固和耐久。

其次，PVA纤维可以用于制作纤维增强复合材料，用于加固和修复老化或受损的建筑结构。

此外，PVA纤维还可以用于制作防水材料，提高建筑物的防水性能。

2. 纺织行业高强高模PVA纤维在纺织行业也有着重要的应用。

由于其高强度和高模量的特点，PVA纤维可以用于制作高性能的纺织品，如防弹衣、防刺织物等。

此外，PVA纤维还可以用于制作高强度的绳索、缆绳和织物，用于航海、登山等户外运动领域。

3. 医疗卫生高强高模PVA纤维在医疗卫生领域也有着重要的应用。

PVA纤维可以用于制作医用纱布、敷料和手术缝合线等，具有良好的生物相容性和可降解性，不会对人体造成刺激或排斥反应。

此外，PVA纤维还可以用于制作人工血管和组织工程支架等，用于修复和替代受损组织。

4. 电子行业高强高模PVA纤维在电子行业也有着广泛的应用。

PVA纤维可以用于制作电子产品的基板和封装材料，具有良好的绝缘性能和热稳定性。

此外，PVA纤维还可以用于制作电子器件的支撑材料和隔离材料，提高电子产品的可靠性和性能。

5. 汽车工业高强高模PVA纤维在汽车工业中也有着重要的应用。

PVA纤维可以用于制作汽车的车身结构和零部件，如车门、车顶和前挡风玻璃等，具有良好的强度和刚度，能够提高汽车的安全性和稳定性。

此外，PVA纤维还可以用于制作汽车的隔音材料和防振材料，提高汽车的舒适性和静音效果。

高强高模PVA纤维具有广泛的应用领域，包括建筑领域、纺织行业、医疗卫生、电子行业和汽车工业等。

随着科技的不断进步和需求的增加，相信高强高模PVA纤维在未来会有更多的应用和发展。

高强高模PVA纤维

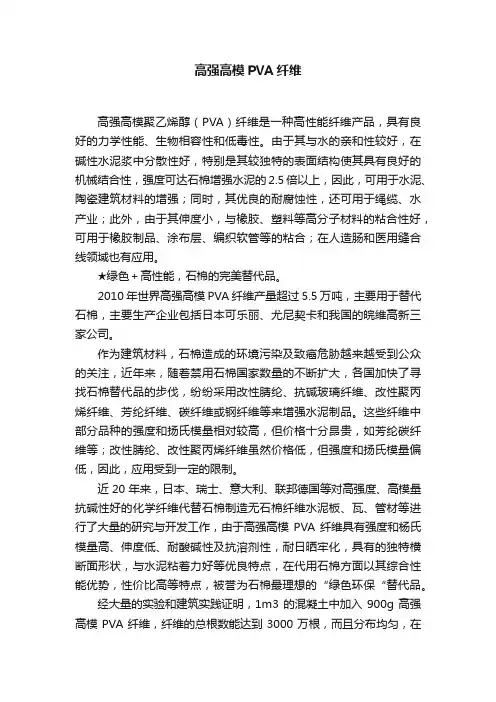

高强高模PVA纤维高强高模聚乙烯醇（PVA）纤维是一种高性能纤维产品，具有良好的力学性能、生物相容性和低毒性。

由于其与水的亲和性较好，在碱性水泥浆中分散性好，特别是其较独特的表面结构使其具有良好的机械结合性，强度可达石棉增强水泥的2.5倍以上，因此，可用于水泥、陶瓷建筑材料的增强；同时，其优良的耐腐蚀性，还可用于绳缆、水产业；此外，由于其伸度小，与橡胶、塑料等高分子材料的粘合性好，可用于橡胶制品、涂布层、编织软管等的粘合；在人造肠和医用缝合线领域也有应用。

★绿色＋高性能，石棉的完美替代品。

2010年世界高强高模PVA纤维产量超过5.5万吨，主要用于替代石棉，主要生产企业包括日本可乐丽、尤尼契卡和我国的皖维高新三家公司。

作为建筑材料，石棉造成的环境污染及致癌危胁越来越受到公众的关注，近年来，随着禁用石棉国家数量的不断扩大，各国加快了寻找石棉替代品的步伐，纷纷采用改性腈纶、抗碱玻璃纤维、改性聚丙烯纤维、芳纶纤维、碳纤维或钢纤维等来增强水泥制品。

这些纤维中部分品种的强度和扬氏模量相对较高，但价格十分昂贵，如芳纶碳纤维等；改性腈纶、改性聚丙烯纤维虽然价格低，但强度和扬氏模量偏低，因此，应用受到一定的限制。

近20年来，日本、瑞士、意大利、联邦德国等对高强度、高模量抗碱性好的化学纤维代替石棉制造无石棉纤维水泥板、瓦、管材等进行了大量的研究与开发工作，由于高强高模PVA纤维具有强度和杨氏模量高、伸度低、耐酸碱性及抗溶剂性，耐日晒牢化，具有的独特横断面形状，与水泥粘着力好等优良特点，在代用石棉方面以其综合性能优势，性价比高等特点，被誉为石棉最理想的“绿色环保“替代品。

经大量的实验和建筑实践证明，1m3的混凝土中加入900g高强高模PVA纤维，纤维的总根数能达到3000万根，而且分布均匀，在混凝土的内部结构里能达到一个较好的承托效果。

特别是在防止混凝土早期容易出现的离析沉降裂缝、塑性裂缝、干缩裂缝方面，纤维的功能尤为明显。

[整理版]高强高膜聚乙烯纤维

高强高膜聚乙烯纤维的性能及其应用摘要：高强高模聚乙烯纤维是新兴的高分子纤维，与碳纤维、芳伦并列为三大高性能纤维，其性能优异，已在广泛应用于各个领域。

对此，本文对该纤维进行介绍，了高强聚乙烯纤维的性能及其应用发展。

1 高强高膜聚氯乙烯纤维的定义高强高模聚乙烯纤维(也称为超高分子量聚乙烯纤维，英文Ultr a High Molecular Weight Polyeth ylen e Fiber，简称UHMWPE)，是上世纪80年代初研制成功的高性能有机纤维，它是当今世界三大高科技纤维（碳纤维、芳伦、高强高模聚乙烯纤维）之一，是一种具有高度取向直链结构的纤维。

2.高强高膜聚乙烯纤维生产工艺方法UHMWPE 纤维的生产采用凝胶纺丝(又称冻胶纺丝) 方法进行。

现有的生产工艺可以分为两大类, 一类以DSM 和东洋纺为代表的干法纺丝法,另一类以Hon eywell 为代表的湿法纺丝法。

两者的主要区别是采用了不同的溶剂和后续工艺。

DSM工艺采用十氢萘溶剂。

十氢萘易挥发,可以采用干法纺丝, 省去了其后的萃取工段; Hon ey well 采用石蜡油溶剂,需要后续的萃取工段,用第2溶剂( 萃取剂) 将第1溶剂萃取出来。

Hon ey well 等公司采用的石蜡油( par affin oil) , 又称矿物油( min er al oil) 或者白油( whit e oil)。

一般为沸点高于350的烃类混合物。

国内现有的生产厂家大多数都采用石蜡油为溶剂的湿法纺丝工艺。

3. 高强高膜聚乙烯纤维的性能超高分子聚乙烯纤维具有高取向度，高结晶度，微纤沿拉伸方向排列规整度高，使用电子显微镜还能够观察到“串晶”结构。

这些结构赋予其良好的机械性能: 沿纤维轴向方向，纤维具有很高的耐拉伸性，比强度，比模量都较高; 即使在很低的温度下，该纤维仍能够保持柔软，有研究表明，即使在－ 150℃的条件下，纤维也无脆化点。

3.1 耐高能辐射性能超高分子量聚乙烯纤维在受到高能辐射，如电子射线或γ射线的照射时，分子链会发生断裂，纤维强度会降低。

《高技术纤维概论》教学课件—01高强高模聚乙烯纤维

航空航天
飞机驾驶舱内壁、飞机座舱防弹门、飞机翼尖结构、飞船结构、浮标飞机、航天飞机着陆用减速降落伞
海洋工程
深海抗风浪网箱、负力绳索、重载绳索、救捞绳、拖拽绳、超级油轮、海洋操作平台、灯塔等的固定锚绳、远洋捕鱼拖网
体育器材
安全帽、滑雪板、帆船板、钓竿、球拍、自行车、赛艇、帆船、网球拍、滑雪橇、安全防护罩、登山绳、运动衣、击剑服
图1-4 相对分子质量与冻胶纺丝液最佳浓度的关系
凝胶丝条的超倍拉伸
高技术纤维概论
UHMWPE凝胶丝的超倍热拉伸一般须经3个阶段：
步骤一
步骤二
步骤三
初期阶段，拉伸温
度较低，约 90~133℃，拉伸黏度是约50kJ/mol，拉伸倍数在15倍以
下，此阶段是肩颈拉伸，纤维结构主
要发生折叠链片晶和分离的微纤运动，片晶叠转化为纤维结构
Smith等发明采用冻胶纺丝方法-
超倍热拉伸技术制备高模聚乙烯纤维；美国的Allied
公司购买了该专利，开发出了Spectra
系列产品
1984年
•荷兰DSM公司与日本东洋纺合资建厂，开发了商品名为 • Dyncema的高模聚乙烯纤
维
1990年
•DSM公司采用的是以十氢萘为溶剂的技术路线，开发的
随拉伸温度 (143~145℃)和拉伸倍数的提高，发生的是均一拉伸，运动的折叠链片晶开始熔化，分离的微纤逐渐聚集，纤维形变增大，拉伸黏度为150kJ/mol
当拉伸温度高于 143℃，分子运动激烈，聚集的微纤分裂，熔化的折叠链片晶解体，在拉伸力的作用下重排成伸直链结晶，拉伸黏度达300~600
高强高模聚乙烯纤维的用途

2024年高强高模聚乙烯纤维市场前景分析

2024年高强高模聚乙烯纤维市场前景分析引言高强高模聚乙烯（High Strength High Modulus Polyethylene，HMPE）纤维是一种具有强度高、模量高、重量轻等优点的纤维材料。

随着技术的不断进步和市场需求的增加，HMPE纤维在多个领域中得到广泛应用。

本文将对高强高模聚乙烯纤维市场的前景进行分析。

1. HMPE纤维市场需求分析HMPE纤维由于其出色的力学性能和轻质化特点，在许多领域中具有广泛的应用前景。

以下是对HMPE纤维市场需求的分析：1.1 安全防护领域需求增长随着人们对个人和职业安全的关注增加，安全防护领域对高强高模聚乙烯纤维的需求将持续增长。

HMPE纤维可以用于防弹衣、防刺割手套、安全救生绳索等产品，能够提供有效的人身安全保护。

1.2 航空航天领域广泛应用HMPE纤维由于其轻质化特点，被广泛应用于航空航天领域。

其高强度特性使其成为制造航空器零部件的理想材料，如制动缆绳、曳引绳等。

1.3 船舶工业领域需求增加船舶工业对高强高模聚乙烯纤维的需求也在不断增加。

HMPE纤维可以应用于制作船舶绳索、索具、缆绳等，其强度高、耐腐蚀性好，能够提供良好的性能。

2. HMPE纤维市场竞争分析在高强高模聚乙烯纤维市场中，存在着一定的竞争。

以下是对主要竞争对手的分析：2.1 公司A公司A作为市场的领先者，具有先进的生产技术和稳定的供应链。

其产品质量一直受到市场的认可，具有较高的市场份额。

2.2 公司B公司B在HMPE纤维市场中有一定的市场份额。

其产品质量稳定，价格相对较低，具有一定的竞争优势。

2.3 新兴竞争对手随着技术的进步，新兴竞争对手开始涌现。

这些新兴竞争对手具有较低的生产成本和创新的产品设计，对市场份额的争夺具有一定的威胁。

3. HMPE纤维市场发展趋势3.1 技术进步推动市场增长随着技术的不断进步，高强高模聚乙烯纤维的生产技术得到提升。

新的生产工艺和材料设计使得纤维的力学性能得到进一步提高，推动了市场的增长。

第5章高强高模高分子材料

专用于纤维的概念介绍

(2) 断裂强度与相对断裂强度：是指测定纤维在标准状态下受恒速增加的负荷作用直至断裂时的负荷值。如果负荷是以纤维单位面积所受力的大小表示，断裂强度的单位为帕（Pa）或千帕（kPa）。如果负荷是以纤维的单位线密度所受的力的大小表示，则测定的断裂强度称为“相对断裂强度”，法定计量单位为牛顿/特（N/tex），过去常用的（非法定计量单位）单位为克/旦。
模量/Gpa 模量密度熔点/℃ /cN/dtex /g.cm-3
14-17 1.38-1.40 255-265
4.9-5.7 4.4-5.7 3.1-4.5 2.8-5.3 2.6-3.5 0.33 0.40 0.61
26-40 28-42 15-20 12-20 17-22 580 640 660 620 10-24
数值 160 500 无强度损失无强度损失 3170 2720 无模量损失
性能在空气中高温下长期使用的温度℃ 分解温度℃ 拉伸强度MPa 在室温下16个月在50℃空气中2个月在100℃空气中
拉伸弹性模量GPa
在200℃空气中在室温下16个月
在50℃空气中2个月
在100℃空气中在200℃空气中收缩率％热膨胀系数（10－6×℃－1）纵向0－1000℃ 横向0－1000℃ 室温比热容（J/g.℃）室温下导热系数[W/(m.K)] 垂直于纤维方向平行于纤维方向燃烧热（KJ/g）
无模量损失
113.6 110.3 4×10－4 －2 50 1.42 4.110×10－2 4.816×10－2 34.8
5.2.1.3 用途
表5-6
用途分类产业用纺织品
Kevlar纤维的用途
具体说明缆绳、编织线绳、编织带、织物（过滤布、蓬布等）、非织造布（耐热毡）、土工布（增强材料）防弹衣、切割料（安全手套、安全围裙等）、防腐蚀衣帘子线或帘子布、动力带、胶管（高压软管、耐热软管等）、复合材料（航空机部件、压力容器、体育用品、塑料增强等）摩擦材料、密封材料、工业用纸（耐热绝缘纸、工业特种纸）建筑材料（幕墙、地基屋顶材料）、补强材料（钢筋替代材料、筒管基材等）

《高技术纤维》课件4高强高模PVA纤维

吴行则用H2O2-FeSO4氧化还原引发体系在10℃下制得了重均分子质量大于5×105的PVA。
章悦庭等通过采用过硫酸钾为氧化剂组成的氧化还原体系进行VAc的聚合, 合成了达3×103～9.4×103的PVA。
高活性偶氮类引发剂
ADMVN 是高活性的偶氮类引发剂, 分解温度比较低, 在30 ℃就可有效分解引发单体聚合, 这与常规用AIBN需在 65℃ 左右进行聚合相比温度已经大大降低,又由于偶氮类引发剂的结构特点, 使体系不存在向引发剂的链转移反应, 因此, ADMVN 可以引发聚合制备高聚合度PVA.
PVA纤维拉伸时，由于分子间强烈的氢键作用，既不能使分子链得到充分伸展，也不可能使分子链间发生滑移来提高拉伸倍数从而得到高强化纤维。
只能通过拉伸前先弱化分子间氢键的作用，以达到高的拉伸倍数，而后设法增加分子间氢键的作用，既增加分子间的物理交联点，得到高强高模的PVA纤维。
超高分子量PVA的聚合
Rozenberg 等人采用γ射线引发VA c 聚合, 其PVA 的聚合度可达3.2×103～5×103；
Wu和West在- 45℃通过紫外辐射引发VAc聚合制得聚合度达1.5×104的PVA；
Yamamoto等人在0℃通过紫外线引发VAc制得聚合度达1. 28×104的PVA，又利用戊酸乙烯酯VPi单体进行紫外引发制得了聚合度超过1.8×104的PVA;
Lyoo 等进行了VAc/VPi 的共聚合来制备高聚合度、高间规度的PVA , 其P达5. 6×103～1. 65×104, 间规度达52. 8%～ 61. 5% , 这样比单纯用VPi 单体成本要低。
近年高强力维纶、K-II纤维和“索菲斯塔”的出现使PVA 纤维再次呈现快速发展趋势前景看好。

高强高模纤维初始模量

高强高模纤维初始模量高强高模纤维初始模量是指在一定的压力条件下，纤维在受力前所表现出的刚性。

在工程、建筑、航空航天等领域中，高强高模纤维的使用相当广泛。

那么，高强高模纤维初始模量的意义和具体表现是什么？下面，我们来分步骤阐述。

第一步：高强高模纤维的概念高强高模纤维是一种新颖的材料，它的特点是纤维本身的强度和弹性模量较高，而且它所受的损伤较小，对温度和环境变化的适应性也比较好。

这些特点使得高强高模纤维被广泛应用于工程、建筑、航空航天等领域。

高强高模纤维的分类主要有两种：一是碳纤维，另外一种是玻璃纤维。

碳纤维的强度和刚度比玻璃纤维更高，但成本也更高。

第二步：高强高模纤维初始模量的意义高强高模纤维的初始模量是纤维所展现的弹性刚度。

初始模量高的纤维可以承受更大的荷载而不会发生变形，这种特性非常适合用于严苛条件下的工程和应用。

另外，高强高模纤维的使用也可以大幅度减少结构的重量，提升结构的稳定性和耐久性，同时还可以减少运输和安装的成本。

第三步：高强高模纤维初始模量的表现高强高模纤维初始模量的表现取决于一系列因素，比如纤维的种类、生产工艺以及使用环境等。

在使用碳纤维高强高模纤维时，其初始模量通常在150GPa以上，这意味着这种纤维可以承受巨大的压力并且不易变形。

在极端情况下，碳纤维高强高模纤维的初始模量可以达到紫外光下的1000GPa左右，这种特性使得其在工程、建筑、航空航天等领域中使用非常广泛。

玻璃纤维高强高模纤维的初始模量通常在50GPa左右，强度和刚度都比较好，同时成本也比碳纤维低。

在工程、建筑、汽车等领域中，玻璃纤维高强高模纤维也得到了广泛的应用。

总之，高强高模纤维初始模量的理解非常重要，只有深刻理解了其意义和表现，才能更好地将其应用于实际的工程和生产中。

高强高模玻璃纤维应用

近年来，随着世界各国对能源危机和环境保护的日益重视，高强度高模量玻璃纤维应运而生，并以其优异的力学性能、相对较小的比重、合适的生产成本，成为复合材料行业研究与开发的热点和重点。

据中国地质大学材料科学与化学工程学院教授韩利雄介绍，高强度高模量玻璃纤维可追溯到1968年面世的S玻纤，它是为了满足当时的军事需要而研制的，如日本的“T”纤维、俄罗斯的“BMⅡ”纤维、法国的“R”纤维和中国的“HS”系列纤维。

与传统E玻璃纤维相比，高强度高模量玻璃纤维在拉伸强度、弹性模量、抗冲击性能、耐高温性能、耐腐蚀性能、电绝缘性和介电性能等方面都具有明显优势。

而且，相对于S玻璃纤维的高成型温度，新一代高强度高模量玻璃纤维成型难度显著降低。

据悉，高强度高模量玻璃纤维越来越多地应用于航空航天和国防军工领域。

无论是民用客机还是军用飞机都大规模地使用了玻纤复合材料，如内外侧副翼、方向舵、雷达罩、副油箱和扰流板等，还有客舱内的顶板、行李箱、各类仪表盘、机身空调舱、盖板等，这有效减轻了飞机重量，提高了商用载荷，节约了能源。

高强度高模量玻纤由于比强度高、断裂伸长率大、抗冲击性能好，因而成为吸收能量的理想材料，它可与酚醛树脂复合制成层压板用于各种军事或民用目的的防弹服、防弹装甲、各种轮式轻型装甲车辆（如“悍马”）、海军的舰艇、鱼雷、水雷、火箭弹等。

重庆国际复材公司曾庆文表示，全球能源紧张，车辆轻量化已成为汽车、轨道交通等行业研究的热点。

玻纤复合材料不仅应用于客车内部部件，包括顶棚、地板等。

利用高强度高模量玻纤的耐高温性能，还可用作汽车发动机外壳、消音器、催化反应器的密封垫等。

“我国客车系统开始推广应用。

青岛康平、罗美威奥、河北株丕特等公司已为国内轨道交通装套配备了几十种玻璃钢制品，并批量出口。

”高强度高模量玻纤还可以直接用于缠绕各种高压气瓶（医疗、煤矿、消防、体育用）和超长跨距格栅，其纵向筋条的间隔可以非常大。

“国内苏州格瑞特、嘉善三方电力、南通中格等企业生产的高强阻燃低烟格栅产品通过了美国海岸警卫队测试，在海洋石油平台、人行通道、船甲板、地铁、煤矿等紧急逃生通道或求生场所得到广泛的应用。

强力纤维——高强高模聚乙烯纤维

生产，且开始进行产品开发应用，主要应用于高性能绳、缆索和防护服、防御装置、盔甲和防弹类制
品。
行超倍拉伸，使大分子折叠链伸直。真正在工业上
实现这一目标，就是用超高分子量的聚乙烯进行凝胶纺丝。凝胶纺丝，就是首先把超高分子量的聚乙烯粉末用石蜡或煤油等进行溶胀、溶解，形成半稀溶液，然后按湿法纺丝的工艺流程，制得含有大量溶剂的凝胶丝条，再将这种凝胶丝条进行超倍热拉伸，用萃取剂去除溶剂，并将溶剂回收，经后处理得到高强高模聚乙烯纤维。
耐光特性对比
纤维
品种
高强高模聚乙烯纤维与其他工业纤维的性能比
力学性能密度
强度
模量
工业用纤维的特性
伸长
耐光测定方法纤维在紫外线照射经１０小时暴露５０
强度保
持率
纤维品种ｇｃＮ／ｅｇｄＧ。Ｎ／ｅｇｄ／ｍ’ ｔｘ／Ｐｔｘ／Ｇ。％Ｐ
１８９４年，荷兰与日本合资建立了中试工厂。１９年荷兰开始在本国进行商品化生产，９０主要致力于提高纤维的性能规格，因此，生产装置不断地完善、改进。同时，为克服因纤维粘合性差给复合材
料加工带来的麻烦，开发了新的纤维加工产品，这是一种单向材料，由平行铺设的高强高模聚乙烯纤
３高强高模聚乙烯纤维的性能和用途
高强・高模聚乙烯纤维，又称为超高分子量聚
维构成，这些纤维被横向绞合并采用特种聚合物粘合剂加以粘合，它可以使人和设备免遭高速子弹、炸弹碎片和类似威胁的损伤。目前，除荷兰外，美国、日本都可以生产高强高模聚乙烯纤维。

高强度_高模量纤维

凯芙拉纤维（南通大学化学化工学院高分子材料与工程132 朱梦成1308052064 ）[摘要]凯芙拉(Kevlar)是杜邦DuPont使用于芳族聚酰胺类有机纤维上的注册商标。

该种纤维继玻璃纤维、碳纤维、硼纤维之后被用作增强纤维，由杜邦DuPont 首先实现工业化生产。

[关键词] 凯芙拉；纤维；1研制背景在上世纪60年代，美国杜邦公司研制出一种新型芳纶纤维复合材料----芳纶1414，此芳纶复合材料在1972年正式实现商品化并为该产品注册商标为Kevlar。

型号分为K29，K49，K49AP等。

由于这种新型材料密度低、强度高、韧性好、耐高温、易于加工和成型，其强度为同等质量钢铁的5倍,但密度仅为钢铁的五分之一(Kevlar密度为每立方厘米1.44克,钢铁密度为每立方厘米7.859克),而受到人们的重视。

由于凯夫拉品牌产品材料坚韧耐磨、刚柔相济，具有刀枪不入的特殊本领。

在军事上被称之为"装甲卫士 "。

芳纶主要分为两种，“对位”芳酰胺纤维（PPTA）和“间位”芳酰胺纤维（PMIA）。

杜邦的对位芳纶品牌名为KEVLAR，间位芳纶品牌名为NOMEX。

日本人的对位芳纶名为TWARON, TECHNORA。

间位芳纶名为CONEX。

韩国的有Kolon以及Hyosung。

我国有烟台（Tayho）和四川商业化的芳纶产品对位芳纶TAPARAN和间位芳纶TAMETAR。

2凯芙拉相关信息2.1性能参数力学性能：强度：3.6 GPa伸长模量：131 GPa断裂伸长率：2.8 %热学性能：长期使用温度：180℃轴向热胀系数：-2 × 10 ^ (-6) / K热导率：0.048 W(m·K)2.2凯夫拉纤维特性永久的耐热阻燃性，极限氧指数Loi大于28。

永久的抗静电性。

永久的耐酸碱和有机溶剂的侵蚀。

高强度、高耐磨、高抗撕裂性。

遇火无熔滴产生，不产生有毒气体。

火烧布面时布面增厚，增强密封性，不破裂。

超高分子量聚乙烯纤维

超高分子量聚乙烯纤维超高分子量聚乙烯纤维超高分子量聚乙烯纤维(英文全称：Ultra High Molecular Weight Polyethylene Fiber，简称UHMWPEF)，又称高强高模聚乙烯纤维，是目前世界上比强度和比模量最高的纤维，其分子量在100万～500万的聚乙烯所纺出的纤维。

基本信息中文名超高分子量聚乙烯纤维外文名Ultra High Molecular Weight Polyethylene Fiber简称UHMWPE别名高强高模聚乙烯纤维目录简介中国是化纤大国，但不是化纤强国，据专家介绍和有关部门统计，中国的高性能特种纤维的产量仅为世界产量的百分之一。

当今世界三大高性能纤维是：芳纶、碳纤维、超高分子量聚乙烯纤维，目前中国由于技术问题芳纶仅有小量生产；碳纤维尚处在试验和初级生产阶段，产品只能应用在耐磨填料等领域；超高分子量聚乙烯纤维已突破关键性生产技术，具备规模化生产条件。

超高分子量聚乙烯纤维在1994年同益中突破关键性生产技术以来，现已经在国内形成多个超高分子量聚乙烯纤维产业化生产基地。

据报道，美国超高分子量聚乙烯纤维70％用于防弹衣、防弹头盔、军用设施和设备的防弹装甲、航空航天等军事领域，而我国在军事方面的应用基本上为零，而高性能纤维的发展是一个国家综合实力的体现，是建设现代化强国的重要物资基础，为此，从国家利益出发大力支持与加速发展我国的超高分子量聚乙烯纤维的生产与应用尤显迫切。

当前，以国家已经大力支持与加速发展我国的超高分子量聚乙烯纤维的生产与应用，国产UHMWPE纤维已经在全世界占用举足轻重的地位。

特殊性能超高分子量聚乙烯纤维(英文全称：Ultra High Molecular Weight Polyethylene Fiber，简称UHMWPE)，又称高强高模聚乙烯纤维，是目前世界上最强度和比模量最高的纤维，其特殊性能为：1、高比强度，高比模量。

比强度是同等截面钢丝的十多倍，比模量仅次于特级碳纤维。

高强高模纤维

应用领域有限
目前高强高模纤维主要应用于高端领域，如航空航天、军事等，在其他民用领域的应用尚不广泛。
环境影响
生产这种纤维的过程中可能会产生一定的环境污染，需要采
取环保措施加以控制。
05
高强高模纤维的发展趋势与未来展望
新型纤维材料的研发
碳纳米管纤维
智能纤维
利用碳纳米管制备的纤维，具有极高的强度和弹性模量，是理想的增强材料。
THANKS
感谢观看
03
高强高模纤维的生产工艺
聚合物制备
01
02
03
聚合物的选择
选择具有高结晶度和取向性的聚合物，如聚乙烯、聚丙烯等，以获得高强度和高模量。
聚合反应
通过控制聚合反应条件，如温度、压力、催化剂等，优化聚合物的分子结构和性能。
聚合物纯度
确保聚合物的纯度，去除杂质和有害物质，以提高纤维的性能。
复合材料的智能化
将传感器和执行器等智能元件集成到复合材料中，实现复合材料的智能化。
环保与可持续发展
纤维材料的循环利用
研究和发展纤维材料的循环利用技术，降低对环境的负担。
绿色生产技术
研究和推广绿色生产技术，减少生产过程中的环境污染。
纤维材料的可降解性
研究和开发可生物降解的纤维材料，减少对环境的长期影响。
高强高模纤维
• 引言 • 高强高模纤维的应用 • 高强高模纤维的生产工艺 • 高强高模纤维的性能优势与挑战 • 高强高模纤维的发展趋势与未来展望
01
引言
纤维的定义与分类
定义
纤维是一种细长的物质，具有柔韧性和可塑性，广泛应用于纺织、建筑、医疗、军事等领域。
分类
纤维可根据来源、用途、性能等不同标准进行分类，如天然纤维和合成纤维，高分子纤维和无机纤维等。

高强高模聚乙烯纤维性能和用途

高强高模聚乙烯纤维性能和用途（一）性能介绍UHMWPE纤维特殊的结构特征决定了它具有许多良好的优异的性能。

一般而言,高强高模聚乙烯纤维本身具有三种形状:即单丝、复丝和带子,形状规格不同其物理性能差异较大。

UHMWPE纤维具有很高的轴向比拉伸强度和模量，而且能量吸收性能比芳纶优越，并且也弥补了高性能的碳纤维、碳化硅纤维等断裂应变小的弱点。

同时它还具有耐紫外线辐射、耐化学腐蚀、介电常数低、电磁波透射率高、摩擦系数低及突出的抗冲击、抗切割等优异性能。

它是目前强度最高的纤维之一，比强度能达到优质钢的15 倍，模量也很高，仅次于特种碳纤维。

断裂伸长率较其它特种纤维高，断裂功很大。

UHMWPE 纤维性能指标：回潮无沸水收缩率＜1％，熔点135～145℃，导热率（沿纤维轴向）20w/m k ，热膨胀系数－12×106/k21，介电常数（22℃，10GHhz）2.25，介电强度900kv/cm 。

（1）优良的力学性能高强高模聚乙烯纤维的密度为0.97g/cm3，只有芳香族聚酰胺纤维（芳纶）的2/3、高模碳纤维的1/2，而轴向拉伸性能很高。

Spectra1000纤维的比拉伸强度时现是高性能纤维中最高的，比拉伸模量比高模量碳纤维低，但比芳香族聚酰胺纤维高得多。

如果再考虑比重的话，它是一种非常独特的纤维，在保持良好性能同时，还能省重量。

高强高模PE纤维的理论值可达320km,约为芳纶的二倍。

由于复合材料的拉伸强度是由纤维控制的，因此高强高模聚乙烯纤维单向增强复合材料的纵向拉伸性能也很好。

几种高性能纤维的性能比较表见表1—5。

图1—12是各种纤维的应力—应变曲线，从图上可以看到，强度在2.734~3.5N/tex 范围内，高强高模聚乙烯纤维的断裂伸长率为3%~5%，相对于碳纤维、玻璃纤维和芳香族聚酰胺纤维来说，拉断该纤维所花费的能量是最大的。

图1—13对几种纤维的比强度、比模量进行了比较。

从图中可以看出，高强高模聚乙烯纤维的比强度、比模量明显高于其他纤维，在相同质量的材料中，强度最高。
