串联和并联电路基础练习题
串并联电路的识别基础训练题
串并联电路的识别基础训练题（附答案）1. 如图所示的电路中，闭合开关时，下列说法正确的是（ ） A.两灯串联 B.开关只能控制L 1 C.电流方向是从电流表到开关 D.电流表测的是L 1中的电流2. 将灯泡L 和小电动机M 接入如图所示的电路中，下列说法中正确的是（ ） A.开关S 1只控制灯泡L B.开关S 2只控制灯泡LC.先闭合S 1，再闭合S 2时，灯泡L 短路D.同时闭合S 1、S 2，灯泡L 和电动机M 并联 3. 如图所示电路，下列说法正确的是（ ） A.当开关都闭合时，电路中只有L 1发光B.当开关都闭合时，L 1和L 3组成并联电路，L 2处于开路状态C.当开关都闭合时，L 2中电流方向从右到左D.当开关都闭合时，电路中只有L 2发光 4. 在如图所示的电路中，正确的说法是（ ）A.闭合S 1，断开S 2，L 1发光，L 2不发光B.闭合S 1、S 2，L 1、L 2都发光C.S 1、S 2都断开，L 1、L 2都不发D.闭合S 2，断开S 1，L 1、L 2都发光 5. 如图所示的电路图中，要使灯泡L 1和L 2组成并联电路，应该是（ ） A.只闭合S 3 B.只闭合S 2 C.同时闭合S 1和S 2，断开S 3D.同时闭合S 1和S 3，断开S 26. 如图所示电路，各元件完好，下列说法正确的是（ ） A.若甲乙都是电压表，S 1、S 2都闭合，则R 1和R 2是并联 B.若甲乙都是电流表，S 1闭合、S 2断开，则R 1和R 2是串联 C.若甲乙都是电流表，S 1闭合、S 2断开，则甲表测干路中的电流D.若甲乙都是电压表，S 1、S 2都闭合，则甲表测的是电源电压7. 下列图所示的电路图中，能用电压表正确测出灯L 1两端电压的是（ ）A. B. C. D.8. 如图所示，电源电压为3V 保持不变，闭合开关，电压表示数为2V ．下列选项符合题意的是（ ）A.电压表测R 2两端电压B.R 1、R 2组成并联电路C.若开关断开，电压表示数为0D.R 1、R 2电阻之比2:19. 如图所示电路，断开开关S 1、S 2，闭合开关S 3，灯L 1与L 2________联，断开开关S 3，闭合开关S 1、S 2，灯L 1与L 2________联．（选填“串”或“并”）10. 如图所示，在电路中要使电灯L 1和L 2并联，应闭合开关________；要使电灯L 1和L 2串联，应闭合开关________；为了防止电路出现短路，不能同时闭合开关________．11. 如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关________；闭合开关________，则会造成电源短路。
完整版串并联电路练习题及答案
串并联电路练习题基础知识一、是非题）．家用电器一般采用并联的连接方法。
（ 1 ）．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。
（ 2 ） 3．一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。
（（）．一个开关同时控制两个用电器，这两个用电器一定是并联的。
6 7．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。
（） 8．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。
（） 9．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。
（）（） 10．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。
（）11．连接电路时，从电池组的正极开始，顺着电流的方向接线。
（）12．连接电路的过程中，开关断开还是闭合，问题是不大的。
（） 13．在整个接线过程中开关应该一直闭合。
（） 14．实验结束后，应把开关断开后才拆线。
） 15．拆线时首先把电源相连的导线拆掉。
（） 16．短路是电流不经过用电器直接与电源构成回路。
（） 17．断路和短路在电路中所起的作用是相同的。
（） 18．电路中开关一定接在电荷流入灯泡的前一段导线上。
（．电池组中相邻两个电池正、负极相连，这是电池的串联。
（） 19 二、填充题 1．判断下列电路元件的连接是串联还是并联的。
(1)教室里的几盏日光灯是______的。
手电筒里两节干电池是______的。
(2) (3)教室里的一只开关控制一盏电灯，开关和灯是______的。
的。
马路上排成一行的路灯是(4)______ ______的。
(5)节日里大楼周围一排排彩灯是所示的电路图中： 2．如图1 （选填“串联”、“并联”）。
(1)灯泡EL 和EL是______21 ______，开关SA控制______。
______(2)开关SA控制，开关SA控制321（选填______，灯泡ELEL、(3)当开关SASA、SA都闭合时，灯泡的灯丝断了，灯泡EL______211312“发光”、“不发光”）。

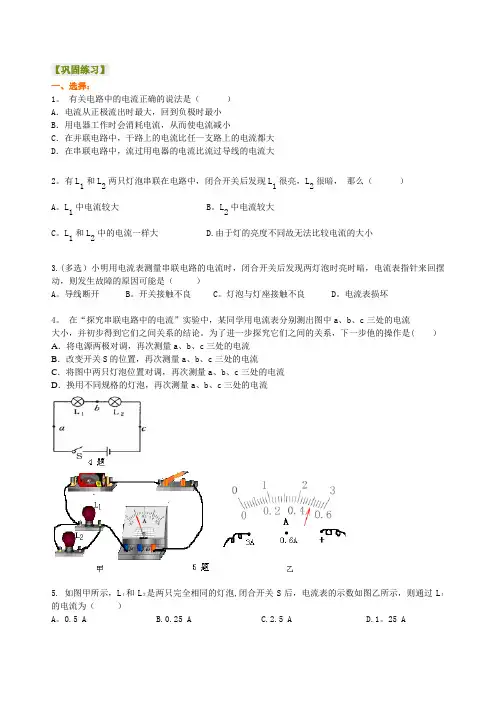

串、并联电路的电流规律-巩固练习(基础)
【巩固练习】一、选择：1。
有关电路中的电流正确的说法是（）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大2。
有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（）A。
L1中电流较大 B。
L2中电流较大C。
L1和L2中的电流一样大 D.由于灯的亮度不同故无法比较电流的大小3.(多选）小明用电流表测量串联电路的电流时，闭合开关后发现两灯泡时亮时暗，电流表指针来回摆动，则发生故障的原因可能是（）A。
导线断开 B。
开关接触不良 C。
灯泡与灯座接触不良 D。
电流表损坏4。
在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。
为了进一步探究它们之间的关系，下一步他的操作是( ）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流5. 如图甲所示，L１和L２是两只完全相同的灯泡,闭合开关S后，电流表的示数如图乙所示，则通过L１的电流为（）A。
0.5 A B.0.25 A C.2.5 A D.1。
25 A6。
（2015•陕西中考）如图所示电路,闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时,电流表A2的示数变小二、填空7.(2015•邵阳中考）学了串、并联电路后,小红用“顺口溜”对电路的特点进行了总结。
如：“电流走向多条路，各自为政不相顾,支路要由干路管，就像排长管班长"。
这里描述的是（选填“串联”或“并联”）电路的特点。
8. 节日用小彩灯由28个小灯泡串联而成，接入电路，现测得第1只小灯泡的电流为0。
初三串联和并联练习题加讲解
初三串联和并联练习题加讲解一、串联电路练习题1. 下图所示为一个由两个电阻器组成的串联电路，请计算总电阻和总电压。
---------| || R1 || ||_______|| || R2 || |---------解答：假设 R1 的阻值为10 Ω，R2 的阻值为20 Ω。
总电阻RT = R1 + R2 = 10 Ω + 20 Ω = 30 Ω。
总电压 VT = 10 V。
2. 下图为一个串联电路，已知总电阻为8 Ω，总电压为 12 V。
求电阻器 R1 和 R2 的阻值。
---------| || R1 || ||_______|| || R2 || |---------解答：设 R1 的阻值为x Ω，R2 的阻值为y Ω。
由题可得以下两个方程：x + y = 8 --(1)12 = I * (x + y) --(2)（根据欧姆定律：U = I * R，其中 U 为电压，I 为电流，R 为电阻）结合方程（1）和（2），解方程组可以得到：x + y = 812 = I * 8由此可得x = 4 Ω，y = 4 Ω。
二、并联电路练习题1. 下图所示为一个由两个电阻器组成的并联电路，请计算总电阻和总电流。
------\ R1 \\ \------|------\ R2 \\ \------|解答：假设 R1 的阻值为6 Ω，R2 的阻值为3 Ω。
根据并联电阻的计算公式：1/RT = 1/R1 + 1/R2，可以求得总电阻RT：1/RT = 1/6 + 1/31/RT = (1+2)/61/RT = 3/61/RT = 1/2RT = 2 Ω总电流 IT = I1 = I2 （并联电路中总电流等于分支电流）所以总电流IT = VT / RT = 12 V / 2 Ω = 6 A。
2. 下图为一个并联电路，已知总电压为 24 V，总电流为 4 A。
求电阻器 R1 和 R2 的阻值。
------\ R1 \\ \------|------\ R2 \\ \------|解答：设 R1 的阻值为x Ω，R2 的阻值为y Ω。
人教版九年级物理全一册《串、并联电路中电流的规律》基础训练
《串、并联电路中电流的规律》基础训练一、选择题（本大题共6小题，共60.0分）1．（10分）将灯L1和L2串联接入电路中时，都发光，但L1较亮一些，则通过L1和L2的电流I1和I2的关系是（）A．I1＞I2B．I1＜I2C．I1＝I2D．不能确定2．（10分）在图所示的电路图中，闭合开关后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，则通过小灯泡L1的电流为（）A．0.2A B．0.4A C．0.6A D．0.8A3．（10分）L1、L2串联，两端电压之比是3：5，则电流之比为（）A．3：5B．5：3C．1：1D．无法确定4．（10分）小红连接了如图所示的电路。
闭合开关S后发现，L1很亮，L2只能微弱发光，关于通过L1和L2的电流，以下说法正确的是（）A．通过L1的电流大于通过L2的电流B．通过L1的电流等于通过L2的电流C．通过L1的电流小于通过L2的电流D．无法判断5．（10分）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（）A．I A＝I B＝I C B．I A＝I B+I C C．I A＞I B＝I C D．I A＜I B＜I C 6．（10分）如图所示，开关闭合后L1和L2都在发光，观察发现，灯L1比L2要亮，下列关于两盏灯中电流大小的说法中，正确的是（）A．灯L1中的电流大B．两灯中电流一样大C．灯L2中的电流大D．无法进行比较二、填空题（本大题共4小题，共40.0分）7．（10分）并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数0.3A，通过导线ab的电流是0.8A，若导线ab的电流方向是从a流向b时，则通过导线ac的电流是A；若导线ab的电流方向是从b流向a时，则通过导线ac的电流是A。
8．（10分）如图所示，三个灯泡的规格相同，开关闭合后三个灯泡都正常发光，电流表A2的示数为0.9A，电流表A1的示数为。
初三物理串联并联基础练习题
初三物理串联并联基础练习题1. 题目描述：一个电路由3个电阻串联而成，电阻值分别为R1 = 10欧姆，R2 = 20欧姆，R3 = 30欧姆。
求整个电路的总电阻。
解析：串联电路中各个电阻之间是按照顺序连接，电流只能顺序通过每个电阻。
根据串联电路的特点，总电阻等于各个电阻之和。
解题步骤：1.1 先计算各个电阻之和：R总 = R1 + R2 + R3= 10欧姆 + 20欧姆 + 30欧姆= 60欧姆1.2 所以，整个电路的总电阻为60欧姆。
2. 题目描述：一个电路由2个电阻并联而成，电阻值分别为R1 = 15欧姆，R2 = 25欧姆。
求整个电路的总电阻。
解析：并联电路中各个电阻之间是同时连接在电路中，电流根据不同的电阻分流通过每个电阻。
根据并联电路的特点，总电阻等于各个电阻的倒数之和的倒数。
解题步骤：2.1 计算各个电阻的倒数之和：1/R总 = 1/R1 + 1/R2= 1/15欧姆 + 1/25欧姆= (25 + 15) / (15 × 25) 欧姆= 40 / 375 欧姆2.2 对倒数取倒数得到总电阻：R总 = 1 / (1/R总)= 1 / (40 / 375 欧姆)= 375 / 40 欧姆= 9.375 欧姆2.3 所以，整个电路的总电阻为9.375欧姆。
3. 题目描述：一个电路由2个电阻串联而成，电阻值分别为R1 = 10欧姆，R2 = 20欧姆，并且这个串联电路与一个电阻R3并联，电阻值为30欧姆。
求整个电路的总电阻。
解析：根据串联电路和并联电路的特点，可以先计算两个串联电阻的总电阻，然后与并联电阻计算总电阻。
解题步骤：3.1 计算两个串联电阻的总电阻：R串 = R1 + R2= 10欧姆 + 20欧姆= 30欧姆3.2 将总电阻和并联电阻的倒数之和计算总电阻：1/R总 = 1/R串 + 1/R3= 1/30欧姆 + 1/30欧姆= 2/30欧姆= 1/15欧姆3.3 对倒数取倒数得到总电阻：R总 = 1 / (1/R总)= 1 / (1/15欧姆)= 15欧姆3.4 所以，整个电路的总电阻为15欧姆。
初三物理串联与并联练习题
初三物理串联与并联练习题1. 如果在电路中有三个电阻器R1，R2和R3，它们分别为5Ω，10Ω和15Ω，那么它们并联的电阻值是多少？解析：在并联电路中，电阻器的倒数之和等于它们的并联电阻的倒数。
公式为：1/R并 = 1/R1 + 1/R2 + 1/R3代入R1=5Ω，R2=10Ω和R3=15Ω1/R并 = 1/5 + 1/10 + 1/15计算得出：1/R并 = 1/5 + 1/10 + 1/15 = 1/3所以，它们的的并联电阻值为3Ω。
2. 如果在电路中有两个电阻器R1和R2，并联后的总电阻为4Ω，如果R1的电阻值为6Ω，那么R2的电阻值是多少？解析：在并联电路中，电阻器的倒数之和等于它们的并联电阻的倒数。
公式为：1/R并 = 1/R1 + 1/R2代入R并= 4Ω和R1 = 6Ω1/4 = 1/6 + 1/R2移项得到：1/R2 = 1/4 - 1/6计算得出：1/R2 = (3/12) - (2/12) = 1/12所以，R2的电阻值为12Ω。
3. 在电路中有两个电压为12V和18V的电池，并联连接到电阻器R 上。
如果电阻器的阻值为8Ω，那么经过电阻器的电流是多少？解析：根据欧姆定律，电流等于电压除以电阻。
公式为：I = V/R代入V = 12V，R = 8ΩI = 12V / 8Ω = 1.5A所以，经过电阻器的电流为1.5安培（A）。
4. 在电路中有三个电池，并联连接到电阻器R上。
如果电池的电压分别为6V，9V和12V，电阻器的阻值为4Ω，那么经过电阻器的电流是多少？解析：根据欧姆定律，电流等于电压除以电阻。
公式为：I = V/R代入V1 = 6V，V2 = 9V，V3 = 12V，R = 4Ω总电压V总 = V1 + V2 + V3 = 6V + 9V + 12V = 27VI = V总/ R = 27V / 4Ω = 6.75A所以，经过电阻器的电流为6.75安培（A）。
5. 如果在电路中有两个电流为3A和5A的电流表，并联连接到电阻器R上，测量得到的总电流为8A，那么电流表的内阻是多少？解析：并联连接的电流表在电路中相当于并联电阻，所以总电流等于电流表的总电流除以电流表的总电阻。
初三电路串联和并联练习题
初三电路串联和并联练习题1. 简介电路是物理学中重要的学科内容，也是现代科技发展的基础。
在初中物理中，电路串联和并联是重点内容之一。
本文将为你带来一些电路串联和并联的练习题，希望能够帮助你更好地理解和掌握这个知识点。
2. 电路串联题目1) 在一个电路中，两个电阻分别为5欧姆和10欧姆，电压为12伏，求整个电路中的电流大小。
2) 在一个电路中，两个电阻分别为8欧姆和12欧姆，电流大小分别为3安培和5安培，求整个电路中的电压大小。
3) 在一个电路中，两个电阻分别为6欧姆和9欧姆，电流为2安培，求整个电路中的电压大小和电源的电动势。
3. 电路并联题目1) 在一个电路中，两个电阻分别为6欧姆和9欧姆，电压为10伏，求整个电路中的电流大小。
2) 在一个电路中，两个电阻分别为8欧姆和12欧姆，电流大小分别为2安培和3安培，求整个电路中的电压大小。
3) 在一个电路中，两个电阻分别为5欧姆和10欧姆，电流为4安培，求整个电路中的电压大小和电源的电动势。
4. 解题思路和步骤电路串联和并联的计算方法是基于欧姆定律。
根据欧姆定律，电流与电压成正比，电流与电阻成反比。
对于串联电路，总电阻等于各分支电阻之和，总电压等于各分支电压之和。
对于并联电路，总电阻的倒数等于各分支电阻倒数之和，总电流等于各分支电流之和。
在解题时，首先要根据题目给出的条件确定电路中的电阻、电流或电压的数值。
然后根据串联或并联电路的计算公式进行计算。
最后得出所求的电流大小、电压大小或电源电动势。
5. 小结电路串联和并联是初中物理中的重要内容，也是我们日常生活中电路应用的基础。
通过理解和掌握电路串联和并联的计算方法，我们能够更好地应用这一知识点，并解决实际生活中的问题。
希望通过这些练习题，能够帮助你加深对电路串联和并联的理解，提高解题能力。
加油！。
电路中的串联与并联测试题
电路中的串联与并联测试题电路是电子学的基础概念之一，而串联与并联则是电路中最基本的连接方式。
了解串联与并联对于理解电路的工作原理和性能具有重要的意义。
本文将通过一些测试题来帮助读者更好地理解串联与并联的概念和运算规则。
测试题一：简单串联电路如下图所示，有三个电阻分别为R1、R2和R3，它们依次串联连接在电路中。
已知R1=10Ω，R2=20Ω，R3=30Ω，请求出整个串联电路的总电阻。
```_______ _______ _______| | | | | || R1 |------| R2 |------| R3 ||_______| |_______| |_______|```解答：根据串联电路的性质，电流在串联电路中始终保持不变。
可以利用欧姆定律和串联电阻的性质求解。
首先，根据欧姆定律，电阻R1上的电压VR1可以表示为VR1 = I * R1，其中I为电流。
同样地，电阻R2上的电压VR2为VR2 = I * R2，电阻R3上的电压VR3为VR3 = I * R3。
其次，根据串联电路的性质，总电压等于各个电阻上的电压之和。
即总电压VT等于VR1 + VR2 + VR3。
由此可得，VT = I * R1 + I * R2 + I * R3 = I * (R1 + R2 + R3)。
根据欧姆定律，电阻和电流的关系为R = V/I，所以总电阻RT可以表示为RT = VT / I = (R1 + R2 + R3)。
代入已知数值，得到RT = 60Ω。
因此，整个串联电路的总电阻为60Ω。
测试题二：简单并联电路如下图所示，有三个电阻分别为R1、R2和R3，它们并联连接在电路中。
已知R1=10Ω，R2=20Ω，R3=30Ω，请求出整个并联电路的总电阻。
```_______| || R1 ||_______||_______| || R2 ||_______||_______| || R3 ||_______|```解答：根据并联电路的性质，各个电阻上的电压相等。
串并联电路题及答案
5.如图4所示，要使灯L1与L2串联，应该闭合开关，断开开关;如果要使灯L1与L2并联，则应该闭
合开关，断开开关;如果三只开关全闭合，电路发生。
6•在连接电路过程中，开关应该是的。电路接好后，应检查电路有无路和路，然后闭合开关做实
验。
7•图5中，有三个开关SA1、SA2 SA3和两电灯EL1、EL2。则：
⑵开关SA1控制，开关SA2控制，开关SA3控制。
⑶当开关SA1 SA2 SA3都闭合时，EL1灯泡的灯丝断了，灯泡EL1光”)。
3•图2所示的电路图中：
(1)灯泡EL1和EL2是联。
(2)闭合开关，灯泡EL1，灯泡EL2(选填“发光”、“不发光”)。
(3) 灯泡EL1的灯丝断了，闭合开关，灯泡EL2(选填“发光”、“不发光”)。
两个灯泡都发光，则下面说法中正确的是[]
A.两灯泡一定是串联连接；
B.两灯泡一定是并联连接；
C.以上两种情况都有可能。
3.图7中，闭合开关SA后，两电灯不是并联的电路图是[]
4•在图8所示的电路图中，错误的是[]
A.图(a)中开关SA能控制两个灯，图(b)中开关SA仅控制一个灯
B.闭合开关后，图(a)和图(c)中灯泡同时发光；断开开关时，同时熄灭，而图(b)中灯泡EL1先发光，灯泡EL2后发 光；
串并联电路练习题
基础知识
一、填空题
1判断下列电路元件的连接是串联还是并联的。
(1)教室里的几盏日光灯是的。
(2)手电筒里两节干电池是的。
(3)教室里的一只开关控制一盏电灯，开关和灯是的。
(4)马路上排成一行的路灯是的。
(5)节日里大楼周围一排排彩灯是的。
15.5串并联电路中电流的规律(练习)原卷版
人教版八年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步基础练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 6 10 46 一、选择题（共20小题）：1．有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过第10只小灯泡的电流是（）A．10mA B．20mA C．200mA D．100mA2．两只不一样的灯泡串联在一个电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出很暗的光，则下列说法中正确的是（）A．发光强的灯泡中电流大B．发光暗的灯泡中电流小C．两灯中电流一样大D．无法确定3．如图，开关S闭合后，电流从电池正极出发，通过灯泡后流回负极，则 A、B两点电流大小关系是（）A．I A＞I B B．I A＜I BC．I A＝I B D．无法确定4．连接如图所示电路，研究串联电路中电流的特点。
闭合开关后，电流表甲和乙的示数分别为0.22A 和0.20A，造成两个电流表示数不同的原因可能是（）A．灯泡规格不同B．某个电流表没有校零C．灯泡L1更靠近电源正极D．电流先到达电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些5．如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，A处接有一电流表，示数如图乙所示，下列说法正确的是（）A．经过L1的电流比L2大B．经过L1的电流比L2小C．L1、L2的电流都是0.2AD．L1、L2的电流都是1.0A6．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连A．I AB＝I BC B．I AB＜I BC C．I AB＞I BC D．无法判断7．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。
则通过小灯泡L1、L2的电流分别是（）A．0.3A、0.2AB．0.2A、0.3AC．0.5A、0.3AD．0.5A、0.2A8．如图甲所示电路，闭合开关后灯L1、L2均正常发光，电流表A1、A2的示数都如图乙所示，下列说法正确的是（）A．灯L1、L2是串联连接的B．流过灯L2的电流是0.3AC．流过灯L1的电流是1.5AD．干路中电流为1.8A9．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数为0.9A，A2的示数为0.5A，则通过灯泡L1的电流为（）A．0.4AB．0.5AC．0.9AD．1.4A10．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.6A，电流表A1的示数是0.2A，则电流表A2的示数是（）A．0.2AB．0.3AC．0.4AD．0.6A11．如图甲所示的电路中，两个灯泡L！、L2并联，闭合开关，电流表A2的示数如图乙所示。
人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案
人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案一、基础部分1.把用电器首尾依次相连起来的电路叫做电路。
这种电路中电流的路径有条。
2.串联电路的开关可控制（选填“整个”或“部分”）电路；开关的位置对它在电路中的作用（选填“有”或“没有”）影响。
3.串联电路中，各用电器（选填“互相”或“互不”）影响。
如果两个小灯泡串联在电路中，其中一个发生短路，另一个小灯泡会（选填“熄灭”或“仍发光”）。
4.把用电器并列地连接起来的电路叫做电路。
这种电路中两个用电器的那部分电路叫做干路;单独使用的那部分电路叫做。
5.在并联电路中，干路开关控制用电器,支路开关只能控制其所在的用电器。
6.在并联电路中，各支路的用电器（选填“互相”或“互不”）影响,若其中一个断开,其他支路的用电器（选填“能”或“不能”）工作。
7.学习串联和并联后,小华发现家里的用电器都是连接的,而电灯和开关是连接的。
他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是连接的。
8.如图所示,在桌面上有两只小灯泡和一个开关,它们的连接电路在真面下,无法看到。
要想知道这两只小灯泡是串联还是并联,以下判断正确的是( )A.闭合开关后,再断开,若开关同时控制两只灯,则两灯串联B.闭合开关后,再拧下一灯泡,若另一灯仍亮着,则两灯并联C.闭合开关后,再用导线与一灯并联,若另一灯仍亮着,则两灯并联D.拧下一灯泡,再闭合开关后,若另一灯不亮,则两灯并联二、巩固提升9.关于生活中的一些电路,下列判断正确的是( )A.国庆节的夜晚,装饰高大建筑物的成千上万只灯泡都是串联的B.街道的路灯同时亮,同时灭,它们是串联的C.台为用来调节灯泡亮度的开关和灯泡是并联的D.教室内用一个开关同时控制的三盖灯是并联的10.给某型号电烤箱设定好工作时间和温度,即闭合定时开关S1和温控开关S2,再闭合启动开关S,电烤箱开始工作。
串并联电路的练习题
串并联电路的练习题串并联电路的练习题电路是电子学的基础，我们在日常生活中无处不见电路的应用。
而串并联电路是电子学中最基本的电路类型之一。
通过练习串并联电路的题目，我们可以更好地理解电路的原理和运行方式。
下面，我将为大家提供一些串并联电路的练习题，希望能够帮助大家更好地掌握这一知识点。
题目一：串联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次串联在一起。
求整个电路的总电阻。
解析：串联电路中，电流只有一条路径可以流动，因此电阻之和即为总电阻。
根据公式：总电阻Rt = R1 + R2 + R3，代入数值计算即可得到总电阻。
题目二：并联电路的计算假设有三个电阻分别为R1=10Ω、R2=20Ω和R3=30Ω，它们依次并联在一起。
求整个电路的总电阻。
解析：并联电路中，电流可以分流通过不同的电阻，因此电阻之和的倒数即为总电阻的倒数。
根据公式：1/Rt = 1/R1 + 1/R2 + 1/R3，代入数值计算即可得到总电阻。
题目三：串并联电路的计算假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。
求整个电路的总电阻。
解析：首先计算串联电路的总电阻，根据题目可知Rt1 = R1 + R2 = 10Ω + 20Ω = 30Ω。
然后计算并联电路的总电阻，根据题目可知1/Rt2 = 1/Rt1 + 1/R3 =1/30Ω + 1/30Ω = 2/30Ω，即Rt2 = 15Ω。
因此整个电路的总电阻为Rt2，即总电阻为15Ω。
题目四：串并联电路的计算（含电流和电压）假设有一个电路，其中有两个电阻R1=10Ω和R2=20Ω串联在一起，然后与一个电阻R3=30Ω并联。
电路中的电源电压为V=12V，请计算电路中的电流和各个电阻上的电压。
解析：首先计算整个电路的总电阻，根据题目可知总电阻为15Ω。
然后根据欧姆定律，电流I = V/Rt = 12V / 15Ω = 0.8A。
完整版电工基础电阻串联并联混联练习题
电工基础电阻的串联、并联及混联练习题1串联电路则电压表的读数是 ______ ，电池组的内阻是 ___________ 。
二、选择题（每题2分，共16分）1、灯A 的额定电压为220V ，功率为200W 灯B 的额定电压为220V,功率是 、填空题：（每空1分，共25分） 1、在电阻串联电路中，各电阻上的电流 ；电路的总电压与分电压的关系为；电路的等效电阻与分电阻的关系为 2、电阻串联可获得阻值 电阻，可限制和调节电路中的的电压比U 1： U 2=可扩大电 R1 S3o —czb-n100W 若把它们串联接到 220V 电源上，则 ()oA.灯A 较亮B. 灯B 较亮C.两灯一样亮2、标明 100Q /40W 和 100Q /25W 的两个电阻串联时，允许加的最大电压()V 。
A. 40B.100C . 1403、如图所示， 开头S 闭合与打开时，电阻R 上电流之比为3: 1,贝U R 的阻值为（QoA 、120 B、60C、120填空4题 已知R i ：艮=1: 2。
若它们在电路中串联，则两电阻上 ；两电阻上的电流比I 仁丨2= ;它们消耗的功 率比P 1: F 2= 4、如图所示，R=2R ，R=2R, R 两端的电压为10V,则电源电动势E= （设电源内阻为零）。
120V4、给内阻为9k Q 、量程为1V 的电压表串联电阻后，量程扩大为 10V,贝U 串 联电阻为（ ）k Q o A. 1B. 90C. 81D.99三、计算题：（共59分）1、 3个电阻Ri=300Q, R=200Q, R a =100Q,串联后接到U=6V 的直流电源上。
试求：（1）电路中的电流；（2）各电阻上的电压降；（3）各个电阻所消耗的 功率。
2、 如图所示，R 1=100Q, R=200Q, R=300Q ，输入电压 U=12V,试求输出 电压U b 的变化范围。
V15 题 7 题5、如图所示, F 2=F 4，U A D =120V, U C E =80V,贝U A B 间电压 U A B =6、如图所示，电压表内阻很大，每个电池的电动势为1.5V ，内电阻为0.3 Q,3、设计分压电路，将一个电阻R=1000Q，满偏电流l g=1mA的电流计，改装成量程为3V的电压表。
串联并联高中练习题及讲解
串联并联高中练习题及讲解在高中物理学习中，电路的串联和并联是基础且重要的概念。
以下是关于串联和并联电路的练习题及讲解。
练习题一：串联电路的电阻计算假设有两个电阻，R1 = 100 Ω 和R2 = 200 Ω，它们串联在一起。
求整个串联电路的总电阻。
解答：在串联电路中，总电阻等于各个电阻的和。
因此，总电阻 R_total = R1 + R2 = 100 Ω + 200 Ω = 300 Ω。
练习题二：串联电路的电流计算已知串联电路中的总电压为12V，总电阻为300 Ω。
求通过电路的电流。
解答：根据欧姆定律，电流 I = V / R，其中 V 是电压，R 是电阻。
将已知数值代入公式，得到I = 12V / 300 Ω = 0.04 A。
练习题三：并联电路的电阻计算假设有两个电阻，R3 = 300 Ω 和R4 = 600 Ω，它们并联在一起。
求整个并联电路的总电阻。
解答：在并联电路中，总电阻的倒数等于各个电阻倒数的和。
即 1/R_total= 1/R3 + 1/R4。
计算得到1/R_total = 1/300 Ω + 1/600 Ω =0.00333 + 0.00167 = 0.005。
因此，R_total = 1 / 0.005 = 200 Ω。
练习题四：并联电路的电压计算已知并联电路中的电源电压为12V，其中一个分支的电阻为200 Ω。
求该分支的电压。
解答：在并联电路中，所有分支的电压相等。
因此，该分支的电压等于电源电压，即 V_branch = 12V。
练习题五：串联与并联电路的功率计算假设串联电路中的电阻为300 Ω，电源电压为12V。
并联电路中的电阻为200 Ω，电源电压也为12V。
求两个电路的功率。
解答：功率 P = V^2 / R。
对于串联电路，P_serial = (12V)^2 / 300 Ω = 144 / 300 = 0.48 W。
对于并联电路，P_parallel = (12V)^2 / 200Ω = 144 / 200 = 0.72 W。
第四节 电阻的串联和并联基础练习题及答案解析
练基础·达标检测1.有三个电阻；阻值分别为10Ω、20Ω、30Ω；若将它们串联起来；则其等效电阻( ) A.小于10Ω B.在10～20Ω之间C.在20～30Ω之间D.大于30Ω【解析】选D。
本题考查电阻串联的特点。
因为串联电路的总电阻等于各部分电阻之和；所以总电阻比最大电阻的阻值要大；故选D。
2.下列几组电阻并联后；等效电阻最小的一组是( )A.30Ω和15ΩB.20Ω和25ΩC.10Ω和35ΩD.5Ω和40Ω【解析】选D。
本题考查了并联电路电阻关系。
并联后的总电阻小于任何一个被并联的电阻值。
在这几组电阻中；D组中5Ω电阻最小；所以D组电阻并联后；等效阻值最小。
3.两个阻值分别为6Ω和3Ω的电阻；串联接在9 V的电源两端；闭合开关后；电路中的电流为( )A.6 AB.3 AC.1 AD.0.5 A【解析】选C。
本题考查电阻串联与欧姆定律的应用。
两电阻串联后总电阻为9Ω；由I===1 A；故选C。
4.两定值电阻R1、R2；已知R1>R2。
在如图所示电路中；总电阻由大到小排列正确的是( )A.甲>乙>丙>丁B.乙>丙>丁>甲C.丙>甲>乙>丁D.丁>甲>乙>丙【解析】选C。
本题考查串、并联电路中电阻关系。
因为两电阻并联时阻值最小；串联时阻值最大；且R1>R2；所以电路的总电阻由大到小的顺序是R串>R1>R2>R 并；即丙>甲>乙>丁。
故选C。
5.(·南京长城期末)今南京雾霾较严重。
二氧化物传感器能用于雾霾浓的检测；它的原理是其电阻随雾霾浓的增大而减小。
若将二氧化物传感器接入如图所示的电路中；当二氧化物传感器所处空间的雾霾浓增大时；电压表示数U与电流表示数I发生变化；其中正确的是( )A.U变小；I变小B.U变大；I变大C.U变小；I变大D.U变大；I变小【解析】选B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联和并联电路基础练习题-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第五章 电流和电路
一、必须牢记的知识点
1．电荷_________移动形成电流，________移动的方向规定为电流的方向。
2. 电池、_______________都是电源，灯泡、电动机、门铃和_______________都是用电器，再加上_______________，往往还有开关，就组成了_______________。
3．画出元件在电路图中的符号。
电池___________ 开关_____________ 灯泡___________ 电动机__________
4．干电池的碳棒是电池的_______极，它的锌筒是电池的_______极，电池外部的电流方向是从电池的_________极到_________极．
5．要在电路中有持续的电流，必须有(1)_________________；(2)__________________。
6．如图所示，将开关S 取下接到电池负极这边，电灯( )
A.仍然发光
B.不发光
C.开关闭合时发光
D.开关断开时也能发光 巩固练习
1.下列电路图与实物图一致的是 （ ）
2.在日常生活中，人们常说“开灯”、“关灯”，其物理含义是： ( )
A ．开灯是指断开开关，关灯是指闭合开关
B ．开灯和关灯都是指闭合开关
C ．开灯是指闭合开关，关灯是指断开开关
D ．开灯和关灯都是指断开开关
3．在图中，电灯发光的条件是( )
A.1S 、2S 都闭合
B.1S 打开，2S 闭合
C.1S 闭合，2S 断开
D.1S 、2S 都断开
4．如图所示，开关S 闭合时，可能发生的现象是 ( )
A 、L1发光、L2不发光
B 、L1被烧坏
C 、L2被烧坏
D 、电池被烧坏
5.如图所示，闭合开关S 时，灯泡L 1、L 2都不亮。
用一段导线的两端接触
a 、
b 两点时，两灯都不亮；接触b 、
c 两点时，两灯都不亮；接触c 、
d 两
点时，两灯都亮。
则（ ）
A.灯L 1断路
B.灯L 2断路
C.灯L 2短路
D.开关S 断路
6.如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以
下做法中正确的是（ ）
A．断开S l，闭合S2、S3 B．断开S3，闭合S1、S2
C．闭合S l，断开S2、S3 D．闭合S2，断开S1、S3
7.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S
闭合时，可能出现的现象是（）
A．L1不亮，L2亮 B．L1和L2都亮
C．L2不亮，L1亮 D．L1和L2都不亮
8. 小华同学观察他家电冰箱的铭牌上有如图所示的简化电路图，其中M是压缩机用的电动机，L 是冰箱内的照明电灯，对此他作了如下分析，你认为他的分析正确的是（）
A. 闭合S1，灯L亮，电动机M工作
B. 只闭合S2，灯L亮，电动机M工作
C. 闭合S1和S2，电动机M才能工作
D. 闭合S1，灯L亮，闭合S2，电动机M工作
9. 电扇中有一个自动断电的安全装置，如图所示，当电扇倒时，它电路；直立时，它电路．(填“断开”或“闭合”)
10. 野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图手电筒的结构示意图，将电路图补画完整。
（2）写出手电筒不发光的三种可能原因。
①__________________________________________；
②__________________________________________；
③__________________________________________。
11．有人说：“电流从电源的正极流出，经过用电器回到负极，因此开关必须安装在靠近电源正极的位置，如图甲所示才行，否则，如图乙所示情况，开关即使断开，电流由电源正极流出后仍能通过灯泡，灯泡依然发光，开关就失去控制作用.”你同意这种看法吗为什么
12 根据图中甲所示的电路图，将图乙中的实物元件用铅笔线连接起来，组成电路。
参考答案
1．定向正电荷
2．发电机电热水器导线电路
3．略
4．正负正负
5．电源闭合的电路
6．C
巩固练习
1．A
2．C
3．C
4．D
5．D
6．D
7．A
8．D
9．断开闭合
10．灯丝断了电源失效开关（或其它部位）接触不良
11．不同意这种看法.因为导体中不是“空”的，而是有着大量无规则运动的自由电子，一旦电路接通，自由电子同时定向移动，此时导体中才有电流。
开关无论放在何处，只要不闭合，自由电子各自仍停在原处，不发生定向移动，电路中无电流，灯泡不会亮，所以开关不会失去控制作用。
12．如图所示。
