定冷水泵检修作业指导书
大型火力发电厂水冷壁检修作业指导书
大型火力发电厂水冷壁检修作业指导书水冷壁是大型火力发电厂锅炉中的重要部件，负责吸收锅炉内部高温燃烧气体的热量，保证锅炉的正常运行。
为了保证水冷壁的正常运行和延长其使用寿命，定期的检修是必要的。
下面是大型火力发电厂水冷壁检修作业的指导书。
1. 检修前准备工作：a. 确定检修时间和计划，制定详细的检修方案。
b. 准备必要的工具、设备和材料，包括焊接设备、切割设备、测量工具、绝缘材料等。
c. 确保检修人员具备相关的技术和安全知识，了解检修过程中的风险和预防措施。
d. 清理工作区域，保证安全和整洁。
2. 检修过程：a. 关闭锅炉并排空水冷壁内的水。
b. 检查水冷壁的外部表面，查找可能存在的损坏或磨损部位。
c. 使用适当的工具和设备，切割和拆除需要更换或修复的部分。
d. 清洁水冷壁的内部表面，去除积聚的灰尘和污垢。
e. 进行焊接或补焊，修复或更换受损的部分。
f. 检查焊接质量，确保焊缝牢固和密封。
g. 安装绝缘材料，保证水冷壁的绝缘效果。
h. 检查并修复水冷壁的支撑结构，确保其稳固。
i. 清理工作区域，恢复锅炉的正常运行状态。
3. 检修后工作：a. 检查水冷壁的修复效果，确保其能够正常运行。
b. 清理和维护检修工具和设备，保证其正常使用。
c. 记录检修过程中的关键数据和问题，为下次检修提供参考。
d. 分析检修过程中的问题和教训，改进检修方案和工作流程。
以上是大型火力发电厂水冷壁检修作业的指导书，希望对您有所帮助。
在进行检修工作时，请务必严格按照相关的安全规范和操作规程进行操作，确保人员和设备的安全。
大型火力发电厂水冷壁检修作业指导书
目 录1 范围 ....................................................................................................................................................2 本指导书涉及的资料和图纸 ..........................................................................................................3 安全措施............................................................................................................................................质量签证单 ................................................................................................... 错误!未定义书签。
大唐华银金竹山火力发电分公司企业标准 Q/CDT 106 0001—20072015-07 修订 2015-08 实施 大唐华银金竹山火力发电分公司Q/CDT水冷壁检修作业指导书范围本指导书适用于大唐华银金竹山火力发电分公司DG2030/17.6-II3型锅炉水冷壁检修工作。
本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
DG2030/17.6-II3型锅炉承压部件设备技术标准DG2030/17.6-II3型锅炉使用说明书DG2030/17.6-II3型锅炉安装说明书及图纸《电力建设施工及验收技术规范》《火力发电厂锅炉承压部件防磨防爆检查制度》《中国大唐集团公司防止火电厂锅炉四管泄漏管理办法》安全措施严格执行《电业安全工作规程》。
设备检修、保养作业指导书讲解
作业指导书:版本:分发号:日期: 2022标题: 设备检修、保养作业指导书发行: 设备厂目录1. 目的和范围2. 术语和定义3. 责任和权力4. 工作流程描述5. 职业健康安全和环境保护6. 相关文件和记录7. 文件(文件归档)8. 修订9. 附件起草人：审核人: 批准人: 日期: 1．目的和范围目的：是为了明确设备检修、保养责任，明确检修、保养的方法步骤及周期，保证检修、保养规范的实施。
范围：合用于公司所有设备检修、保养工作。
2．术语和定义设备：指本公司内构成固定资产的生产设备、试验设备、仪器仪表和运输设备。
检修：指设备技术状态劣化或者发生故障后，为恢复其功能而进行的技术活动，按性质分为：大修、小修，按检修时间分为：日常检修、月度检修和停车检修。
设备检修又叫设备维修。
保养：指为维持设备性能，延长设备寿命而进行的设备保养工作。
其内容包括：清扫、加油、调整、更换个别零件、检查润滑、异音、漏油、安全及损伤等情况。
设备保养分为日常保养和周期（定期）保养。
大修：指对设备整体解体或者对重要部件进行解体的维修方法。
小修：指对设备部份解体或者对设备日常维护保养的方法。
日常检修：指为保证设备正常运转而做的日常故障处理与维修活动。
月度检修：指根据设备的检修周期或者设备故障频率而进行的有计划的预防性检修活动。
停车检修：指设备由于连续运转，性能降低，必须住手生产活动而进行设备性能恢复的检修活动。
停车检修由公司主管领导根据公司生产状况及设备的状况综合考虑后，确定具体停车检修时间。
3．责任和权利3.1 设备厂厂长负责公司设备检修、保养的管理工作，负责组织编制设备停车检修计划和月度设备检修计划。
3.2 设备厂各主管负责本范围设备检修、保养的组织和实施，并组织编制设备停车检修计划和月度设备检修计划。
3.3 设备厂各专业负责检修和保养的设备具体划分如下：设备专业：负责公司内生产用机械设备、生产搬运、运输设备、生产辅助的保全、整备设备。
机务段作业指导书(检修整备).docx
机务段作业指导书（检修、整备）2018-3-20 发布2018-6-1 实施淮南铁路运输分公司为适应发展的需要，进一步加强和规范职工现场作业行为，规避安全风险，提高工作质量，保证作业人员安全，特编订铁运公司各专业作业指导书（简称指导书）。
作业指导书，是以对作业人员进行标准化作业的正确指导为基准，对作业人员的工作予以规范，以达作业的一致性与标准性，充分起到对人身安全和作业质量的双重保障作用。
本指导书包括车、机、工、电、辆相关专业的作业指导意见及工器具的操作、使用要求。
在各专业原版《作业标准》内容的基础上进行部分修改、补充，同时将《人身安全保护暂行规定》内容融入到里面。
依据现行国家标准GB6441—86《企业职工伤亡事故分类》，将事故类别划分成20项。
本书根据20项的不同类别，增加了对关键作业环节的安全风险评估及相应的安全卡控，主要内容为现场作业中的危险点分析及预控措施，做到事前预防，安全关口前移，是班前会布置、讨论的重点内容。
本指导书主要由通用作业要求、岗位作业程序及安全风险评估、安全风险卡控措施及其他作业安全规定等部分组成。
通用作业要求部分包括一班作业内容、安全通用规定及相关通用制度；岗位作业程序及安全风险评估部分主要为不同岗位、不同方式作业时应执行的作业顺序、作业质量标准、作业环节安全风险评估及相应卡控措施；其他作业安全规定部分主要为该专业涉及使用工器具的相关规定。
编订人员希望通过这样的结构，使现场人员简洁明了的掌握一班需要干那些工作、工作过程有什么标准、哪些环节存在安全风险及如何规范操作来预防安全风险。
本作业指导书按车、机、工、电、辆专业编订，共九册。
车务专业一册, 由运输管理部编订；机务专业按机车乘务、机车检修整备分为两册，由机辆管理部编订；工务专业共一册，由工电管理部编订；电务专业按供电、通信、信号分为三册，由工电管理部编订；车辆专业按车辆运用、车辆检修分为两册，由机辆管理部编订。
本作业指导书编订过程得到安监处和各生产单位的大力支持，给出了很好的修订意见。

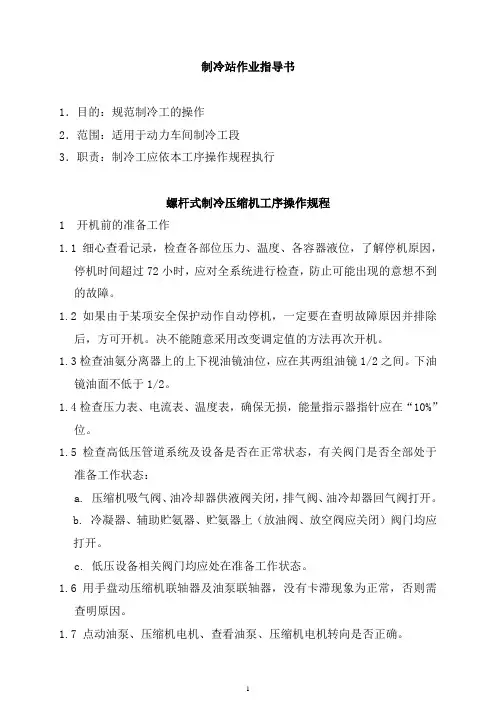

制冷作业指导书
制冷站作业指导书1．目的：规范制冷工的操作2．范围：适用于动力车间制冷工段3．职责：制冷工应依本工序操作规程执行螺杆式制冷压缩机工序操作规程1 开机前的准备工作1.1 细心查看记录，检查各部位压力、温度、各容器液位，了解停机原因，停机时间超过72小时，应对全系统进行检查，防止可能出现的意想不到的故障。
1.2如果由于某项安全保护动作自动停机，一定要在查明故障原因并排除后，方可开机。
决不能随意采用改变调定值的方法再次开机。
1.3检查油氨分离器上的上下视油镜油位，应在其两组油镜1/2之间。
下油镜油面不低于1/2。
1.4检查压力表、电流表、温度表，确保无损，能量指示器指针应在“10%”位。
1.5 检查高低压管道系统及设备是否在正常状态，有关阀门是否全部处于准备工作状态：a. 压缩机吸气阀、油冷却器供液阀关闭，排气阀、油冷却器回气阀打开。
b. 冷凝器、辅助贮氨器、贮氨器上（放油阀、放空阀应关闭）阀门均应打开。
c. 低压设备相关阀门均应处在准备工作状态。
1.6 用手盘动压缩机联轴器及油泵联轴器，没有卡滞现象为正常，否则需查明原因。
1.7 点动油泵、压缩机电机、查看油泵、压缩机电机转向是否正确。
1.8 检查高压贮氨器内液位最低不得少于30%，最高不得高于80%。
1.8-1检查卧式循环桶的液位最高不得高于70%。
1.9 检查低压循环桶器内液位是否在液位计显示液位线之间。
1.10 开启蒸发式冷凝器的水泵、风机。
2 压缩机的启动2.1 开机必须两人操作，不允许单人开机。
2.2 启动油泵按钮启动油泵，油压比排气压力高0.4-0.5MPa。
如果油压偏离此范围通过恒压阀进行调节。
2.3 检查能量指示是否在10%位，将能量调节柄搬到减载位置直至10%位。
2.4 启动压缩机启动按钮，缓慢开启吸气阀，调节压缩机能量在50%左右位置。
直到油温达40℃后，方可增载至100%工作，并开启油冷却器供液阀（一般油温控制在高于冷凝温度10-20 ℃之间）。
内冷水系统A级检修作业指导书
Q/X F DQ/XFD-10918-2010河北兴泰发电有限责任公司质量、环境、职业健康安全管理体系文件内冷水系统检修作业指导书（300MW）批准：________________审定：________________编制：________________年月日目次1.说明2.目的3.目标4.人员资质、职责与权限5.工作程序内冷水系统A级检修作业指导书1说明本作业指导书规定了我公司对300MW机组内冷水系统进行检修的工作流程以及质量、环境、职业健康安全三项标准要求，适用于河北兴泰发电有限责任公司300MW机组内冷水系统标准A级检修，是所有参加本项目检修工作人员所必须遵守的保证程序。
2目的有利于实行质量、环境、职业健康安全三标一体化管理，保证设备检修质量，防止污染环境，节约资源，保障员工职业健康安全；为参加本项目的工作人员提供理论依据和技术指导。
明确责任，便于工作，使整个检修工序在受控状态下进行。
3目标检修后设备达到一级，保证检修间隔内安全经济运行或备用良好，保障参加工作者的职业健康安全，同时保护环境，节约资源。
4人员资质、职责与权限人员资质所有参加本项检修的正式工应为专业从事汽机检修，通过技能鉴定合格的人员。
4.2 职责与权限4.2.1 班长：熟悉设备系统及工作内容，合理的选派工作负责人和安排工作人员。
全面负责检修工作的质量、环境、职业健康安全管理，对检修工作中的各方面问题向工作成员交底，并经常到现场检查质量、环境、职业健康安全控制措施的落实情况。
4.2.2 班组技术员：对于该项检修工作给予必要的技术指导和技术交底，经常到工作现场了解并协助解决存在的技术问题。
4.2.3 工作负责人：正确合理的组织工作班成员进行检修工作，负责落实该项检修工作中质量、环境、职业健康安全方面的控制措施。
4.2.4 工作班成员：在工作负责人的指挥下，进行检修工作，正确执行各项措施，对于工作中出现的各种情况，及时同工作负责人沟通。
大型火力发电厂水冷壁检修作业指导书
大型火力发电厂水冷壁检修作业指导书一、背景介绍火力发电厂作为重要的能源供应单位，其正常运行对于社会经济发展至关重要。
而水冷壁作为火力发电厂锅炉的重要组成部分，承担着保证锅炉正常运行和安全稳定的重要任务。
因此，定期对水冷壁进行检修工作是必不可少的。
本指导书旨在为大型火力发电厂水冷壁检修作业提供详细的指导，确保检修工作的安全高效进行。
二、检修前准备1. 检查检修设备：确保所有检修设备完好无损，如焊接设备、切割设备、起重设备等，并进行必要的维护和保养。
2. 制定检修计划：根据水冷壁的实际情况，制定详细的检修计划，包括工作内容、工作流程、工作时间等。
3. 准备工作区域：清理检修区域，确保工作区域宽敞、整洁，并设置必要的安全警示标志和隔离措施。
4. 检查安全设施：检查和测试安全设施，如消防设备、应急照明等，确保其正常运行。
三、检修作业流程1. 检查水冷壁的状况：使用检测仪器对水冷壁进行全面的检查，包括壁面温度、厚度、裂纹等情况的记录，以便后续的修复工作。
2. 清洗水冷壁：使用高压水枪对水冷壁进行清洗，去除表面的污垢和积灰，确保后续的修复工作可以顺利进行。
3. 修复水冷壁：根据检查结果，对有问题的水冷壁进行修复工作，包括焊接、切割、更换等操作。
在进行修复工作时，要严格按照操作规程进行，确保工作质量和安全。
4. 检测修复效果：修复完成后，使用检测仪器对修复后的水冷壁进行再次检测，确保修复效果符合要求。
5. 清理工作区域：完成检修作业后，对工作区域进行清理，清除工具、材料和废弃物等，保持工作区域的整洁。
四、安全注意事项1. 严格遵守安全操作规程，佩戴必要的个人防护装备，如安全帽、防护眼镜、防护手套等。
2. 在进行焊接、切割等操作时，要注意防火防爆措施，确保操作安全。
3. 使用起重设备时，要严格按照操作规程进行，并确保起重设备的稳定和安全。
4. 在高处作业时，要使用安全绳索等安全设备，确保作业人员的安全。
5. 在进行清洗工作时，要注意防滑措施，确保作业人员的安全。
冷水机组操作规程作业指导书
冷水机组操作规程作业指导书
开机前的准备
1.检查冷却水及冷冻水环路阀门,保证阀门开启、水
路畅通.
2.查看电脑中央的故障显示屏是否有异常情况.
3.故障显示正常后,再查看冷冻和冷却水压力和温度是否正
常.
4.开启对应冷却塔风机.
5.如果水压和温度正常,先开启冷却水泵,水泵起动运转正
常后,再启动冷冻泵；
6.冷冻、冷却水泵开启7分钟后,检查进由水压力、压差,
油泵压力、压差是否正常〔水进、由口压差为200〜
350kpa ,油泵压差为80〜130kpa〕.
7.确认正常后,按下操作盘的绿色按钮,启动冷水机
组.
8.机组启动后注意观察电流和冷冻机负载情况,并做
好相关的记录.
9.负荷较大时,根据实际情况启动多台冷水机组. 开机后1.在全系统负载没有拉下来之前,必须经常观察机组运行状
态.
2.机组负载正常后,每2小时巡查并记录一次机组的运行数
据,记录在?冷水机组运行记录表?中.
3.根据负载情况的大小,调整冷冻机的运行台数及由水温
度,便于机组到达最正确的运行状态.严格限制能耗.
停机操作
1.根据运行时间的要求, 及时将机组关闭,随后关闭相应的
冷冻、冷却水泵.
2.关机后半小时内不能再次起动冷冻机.
机组运行参数机组运行电流：不大于设定值的95%
油位：应在视镜中线以上.
排油压力：55〜8Okpa
12OKpa
油温：47〜66c
冷凝压力：15〜8Okpa
于40 c
蒸发压力：-40〜-6Okpa 于5c
冷冻水由水温度：7C、回水温度：12C
冷却水进水温度：小于32 C、由水温度：小于37 C 油压差：80〜冷凝温度：小蒸发温度：高。
发电机定子冷却水管道安装及冲洗作业指导书
发电机定子冷却水系统安装及冲洗作业指导书1.适用范围本作业指导书适用于燃煤发电机组工程水氢氢汽轮发电机定子冷却水系统的安装和水冲洗作业。
2.编制依据2.1发电机厂有限责任公司定子冷却水资料（随机文件）2.2《定子冷却水控制系统使用说明书》OEA.466.3752.3《电力建设施工及验收技术规范》汽轮机组篇。
DL5011-922.4《火电施工质量检验及评定标准》汽轮机篇（1998年版）2.5《电力建设安全工作规程》·DL5009.1-2002。
2.6电力设计院图纸：J2206发电机定子线圈水冷系统管道安装图2.7《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程2.8《电力基本建设火电设备维护管理规程》 DL/T855-20042.9《电厂化学规范》 DL/T5190.4-20042.10《防止电力生产重大事故的二十五项重点要求》国电公司2000-9-282.11《电力建设施工及验收技术规范》管道篇DL5031-942.12《火电施工质量检验及评定标准》管道篇2000版2.13《火电施工质量检验及评定标准》焊接篇1996版3. 工程概况及主要工程量3.1工程概况：燃煤发电机组工程机组，由电机厂有限责任公司生产的600QFSN4-600-2型水氢氢汽轮发电机。
其发电机为水氢氢汽轮发电机，定子绕组冷却方式为水内冷。
定子冷却系统为闭式循环系统，主要由水箱、冷却水泵、冷却器、过滤器，离子交换器及管道组成。
3.2主要工程量（一台机）4.作业人员的资格及要求4.1作业人员应经过三级安全教育和考试，懂得安全操作知识。
4.2电焊工等特殊工种必须持证上岗。
4.3从事高空作业人员必须经过体格检查，合格者方可上岗。
4.4作业人员必须有一定的辅助设备及不锈钢管道的安装经验，主责、作业人员按一定的比例配备。
4.5参加作业人员，在作业前应熟悉图纸及有关措施和规范等要求，对作业的内容和要求有足够的了解。
凝结泵检修作业指导书
凝结泵检修作业指导书一、概述凝结泵是核电站中重要的设备之一，主要用于将冷却剂中的凝结水抽出，保证核反应堆的正常运行。
为了确保凝结泵的安全可靠运行，定期的检修工作是必不可少的。
本指导书旨在提供凝结泵检修作业的详细步骤和注意事项，以确保检修工作的顺利进行。
二、检修前准备工作1. 确定检修计划：根据凝结泵的运行情况和维护要求，制定详细的检修计划，包括检修时间、人员配备和所需工具设备等。
2. 安全措施：在进行任何检修工作之前，必须确保安全措施已经到位，包括戴好个人防护装备、切断电源、排空压力等。
3. 准备工具和备件：根据检修计划，准备好所需的工具和备件，确保能够顺利进行检修作业。
三、检修步骤1. 拆卸凝结泵：首先，切断与凝结泵相关的电源和管道，然后按照设备的拆卸顺序，逐步拆卸凝结泵，注意标记好每个部件的位置和连接方式。
2. 清洗部件：将拆卸下来的部件进行清洗，去除污垢和沉积物，确保部件表面干净。
3. 检查部件：对清洗后的部件进行仔细检查，查看是否存在磨损、裂纹或变形等问题，如有问题需要及时更换。
4. 维修和更换：对于需要维修的部件，根据维修方案进行修复工作；对于需要更换的部件，根据备件清单进行更换。
5. 组装凝结泵：在完成维修和更换工作后，按照逆序进行组装，确保每个部件的正确安装位置和连接方式。
6. 调试和测试：组装完成后，进行凝结泵的调试和测试工作，确保各项指标符合要求。
7. 安装凝结泵：将检修完成的凝结泵安装回原来的位置，并重新连接电源和管道。
8. 检查和验收：对安装完成的凝结泵进行全面检查和验收，确保设备安全可靠，符合运行要求。
四、注意事项1. 安全第一：在进行任何检修工作之前，必须确保安全措施到位，严禁违章操作。
2. 严格按照操作规程进行：在进行检修作业时，必须严格按照操作规程进行，不得随意更改或省略步骤。
3. 注意部件的清洁和防护：在清洗和维修部件时，必须保持部件的清洁，避免污染和损坏。
4. 注意部件的正确安装：在组装凝结泵时，必须确保每个部件的正确安装位置和连接方式，防止因安装不当导致设备故障。
制冷空调操作作业指导书
制冷空调操作作业指导书一、准备1、认真查看上一班，机组运行纪录，运行是否正常，检查各路电源是否正常，检查压缩机应提高预热，注意不得低于2小时在正常情况下，开通电源，做准备状态。
2、检查机组的冷却水、冷媒水泵吸管道水路所有阀门是否正常开启和关闭。
3、检查水泵润滑油是否正常的油面位置（1/3-2/3）水泵轴封面漏水情况如何严重时要立即修理、更换。
4、对停机超过一星期以上的冷却，冷媒水泵要盘轴一次，避免卡死。
5、开启制冷电容补偿柜及冷媒水电离子发生器。
二、制冷机组启动。
1、开启冷却水，冷媒水泵按钮，起动后应观察电流是否正常，水泵的声音压力是否正常。
2、打开压缩机电脑屏，了解菜单中的参数是否具备起动条件，在附会要求的情况下，按启动按钮，启动压缩机工作。
3、压缩的工作后，同时观察电脑屏中各项参数的变化，当排气温度超过50℃时即启动冷却塔风机。
检查压缩机及冷却塔风机运行状况。
4、压缩机进入正常运行后，每过1小时观察调整（通过开启或关闭冷却塔风机的数量）来确保压缩机正常工作。
具体参数定为：n,a冷却水进出温差保持在4℃以上，排气温度保持在50℃以上。
5、每过1小时准时做如运行记录，如有意外情况发生时，请连续按（按钮）两次，紧急停车。
三、机组停车1、停机，按停止按钮一次，机组自动卸载停机。
2、间隔20分钟，停止冷却塔风机，冷却水泵，冷媒水泵电机运行，关掉电容补偿，和冷媒水电离子发生器。
3、做好停机记录（包括正常停机）。
暖空调：1、查看记录，检查电源2、检查热交换器，冷媒水泵及治路阀门是否正常开启和关闭。
3、检查冷媒水泵油位是否正常（1/3-2/3）轴封漏水情况。
4、对停机超过一星期的上的冷媒泵需盘轴一次，避免卡死。
5、开机、启动冷媒水泵、观察电流是否正常，压力是否正常，打开交换器进气阀门。
6、通知锅炉房供气。
7、检查冷媒水进出温度、温差、压力是否正常。
8、正常运行后，要逐时观察，进水温度，调整供气阀门的开启度，击水温度最高不超过55℃。
作业指导书-冷冻机安全运行规程
作业引导书-冷冻机安全运行规程冷冻机安全运行规程一、前言冷冻机是一种常见的制冷设备，广泛应用于工业生产、医疗卫生、食品加工等领域。
由于冷冻机的工作特性和使用环境不同，其安全操作也需要特别注意。
本文旨在为冷冻机的用户供给操作指南，让其在使用过程中能够遵从相关安全规程，确保人身安全和设备运行的牢靠性。
二、基本规定1.在使用冷冻机之前，必需进行一次系统的全面检查，确保设备处于良好的工作状态。
2.冷冻机的使用需要在清洁的、通风良好的环境下进行，禁止在潮湿或有易燃物质的场所使用。
3.当冷冻机发生故障时，必需切断电源，并找专业人员进行检修。
4.禁止对冷冻机进行未经授权的改装或维护和修理。
5.禁止用火源接近冷冻机，避开引火和爆炸的不安全。
6.如冷冻机使用时间较长，需要进行定期的检修和保养，确保其牢靠性和安全性。
三、操作流程1.开机操作a.检查电源、水泵、压缩机、冷凝器、蒸发器、以及其它元件是否正常。
b.确认系统内的制冷剂是否有充足的数量。
c.启动电源，依照设备说明书操作，渐渐启动冷却系统各个部分。
d.检查设备运行状态，察看温度计、压力表等参数是否正常。
e.假如设备工作正常，可以开始正常使用。
2.关闭操作a.结束工作前应先切断加热器的电源，等待其停止加热，然后关闭冷却系统。
b.切断电源，关闭冷却水泵。
c.等待设备完全停机后，断开连接各个部件的管路和电线。
四、安全提示1.冷冻机部件工作温度低，使用人员应做好防护措施，避开直接接触冷冻机零部件，防止冻伤。
2.在操作或维护中，必需保证冷却系统完全停止，且系统内压力已经释放，避开误操作造成不安全。
3.操作过程中，要注意调整系统内压力，切勿让其过高或过低，否则会影响设备的正常运行和寿命。
4.在使用冷冻机时，要避开使用易燃、易爆物质，避开使用高温器具和火炬等设备，以免引起火灾和爆炸不安全。
5.冷冻机的维护保养和维护和修理必需有专业技术人员进行，切勿由未经培训的人员任意操作。
水冷壁检修作业指导书
责任公司发布目次1. 范围 (2)2. 本指导书涉及的资料和图纸 (2)3. 安全措施 (2)4. 备品备件清单 (2)5. 现场准备及工具 (2)6. 检修工序及质量标准 (4)7. 检修记录 (7)8. 设备试运、调试、试验 (8)9. 设备检修不符合项处理单 (9)10. 完工报告单 (10)11. 质量签证单 (12)12. 对本作业指导书的修订建议（记录阅读、使用中发现的问题及完善建议） (13)附件：水冷壁壁厚、胀粗记录卡 (14)水冷壁检修作业指导书1.范围本作业指导书适用于一期工程HG-2000/26.15-YM3锅炉水冷壁的检修工作.2.本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
超超临界直流锅炉本体设备技术标准超超临界直流锅炉本体HG-2000/26.15-YM3使用说明书超超临界直流锅炉本体HG-2000/26.15-YM3安装说明书及图纸3.安全措施3.1严格执行《电业安全工作规程》。
3.2非专业人员严禁参与施工。
3.3风机停运，系统隔离，锅炉放水、降压为零。
3.4清点所有专用工具齐全，检查合适，试验可靠。
3.5照明充足，炉内电源线绝缘必须良好。
3.6现场和工具柜工具、零部件放置有序。
3.7严格执行检修工艺规程和炉膛内部进出制度，保证检修工作顺利进行。
3.8现场设专职安全监护人，设专人协调指挥。
3.9炉、外的联络方式必须安全可靠，尽量使用对讲机。
3.10进入炉内，必须佩戴防尘口罩，炉外必须留监护人。
3.11使用电动磨光机等器具时应戴防护眼镜。
3.12高空作业时要系好安全带或防坠器，工具要放在工具包内3.13所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.14起吊重物前检查起重工具是否符合载荷要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DTPD #4 QJ037—2008 天津大唐国际盘山发电有限责任公司
目次
1 范围 (3)
2 本指导书涉及的文件、技术资料和图纸 (3)
3 安全措施 (3)
3.1 解体阶段安全措施 (3)
3.2 检修阶段的安全措施 (3)
3.3 回装阶段的风险分析 (3)
4 备品备件准备 (3)
5 现场准备及工具 (3)
5.1 现场准备 (3)
5.2 专用工具 (4)
5.3 办理相关工作票 (4)
6 检修工序及质量标准 (4)
6.1 泵的解体 (4)
i. 检查确认无任何联接后，起吊转子部件，放于检修场地内，进行解体。
(4)
6.2 检修 (4)
6.3 回装 (4)
6.4 清扫检修现场，试运。
(5)
7 检修记录 (5)
7.1 解体部件检查测量 (6)
7.2 中心调整 (6)
8 试验报告 (7)
8.1 备品备件检验记录 (7)
9 定冷水泵试运记录 (7)
10 修后目标 (7)
定冷水泵检修作业指导书
1 范围
本作业指导书规定了机组定冷水泵（30MKF31AP001）大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于机组定冷水泵（30MKF31AP001）大修工作，定冷水泵型号：80—250CZ标准化工，检修地点在机组0米西侧。
大修的项目为对叶轮、泵轴、轴承等进行检修，对附件进行检查、检修，并对已发现的问题进行处理。
2 本指导书涉及的文件、技术资料和图纸
Q/CDT 1001.QJ037-2006《发电机定冷水泵技术标准》
3 安全措施
3.1 解体阶段安全措施
3.1.1 严格执行<电业工作安全措施>.
3.1.2 起吊搬运小心谨慎,以免损坏设备.
3.1.3 拆下的所有冷却水管口及油管口要用塑料布包好.。
3.1.4 拆下的零部件应整齐地放在工作胶皮上,不准与地面直接接触,并用塑料布或再生布盖好。
3.2 检修阶段的安全措施
3.2.1 每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况
3.2.2 定冷水泵进行内部检修时，严格执行检修工艺规程和定冷水泵检修现场进出制度，保证检修工作顺利进行。
3.2.3 在检修中使用扁铲、铁丝、锯条等时要时刻注意不能将断头迸入定冷水泵内部。
3.3 回装阶段的风险分析
3.3.1 定冷水泵回装前，应全面检查定冷水泵内部的所有检修工作全部结束，所有部件检修全部合格，内部卫生全部清理干净。
3.3.2 定冷水泵回装时，认真检查定冷水泵内部无任何异物。
4 备品备件准备
■机械密封58V-45 1件
■轴承SKF6308 2盘
■锂基脂0.5公斤
5 现场准备及工具
5.1 现场准备
■用警示带围作业区
■作业区要铺设橡皮
■挂好起吊用葫芦
5.2 专用工具
■扒轮器6寸 1件
■拆轴套专用工具 1件
5.3 办理相关工作票
■检查验证工作票、试验票
6 检修工序及质量标准
6.1 泵的解体
6.1.1 ■拆除对轮螺栓，复查中心。
6.1.2 ■拆除电机地脚螺栓后，将电机拆除。
6.1.3 ■拆除泵出入口管兰盘螺栓。
6.1.4 ■松开泵体两侧密封体螺栓，松开机封压盖。
6.1.5 ■拆除泵两侧轴承压盖及轴承端盖螺栓，
6.1.6 ■拔出泵结合面销钉，拆除泵结合面螺栓后，起吊泵盖。
i.检查确认无任何联接后，起吊转子部件，放于检修场地内，进行解体。
6.2 检修
6.2.1 ■检查泵轴、叶轮、机械密封、泵体等各部件。
W1
6.2.2 ■清理各密封面、轴承室。
6.3 ■回装
6.3.1 ■在泵体中开面上装上所有的螺栓，在中开密封面上铺上一层青壳纸。
6.3.2 ■轴中部嵌入平键，装上叶轮，两端装上轴套，两端顺次装上机械密封，测量压缩量。
W2
6.3.3 ■在泵轴上装轴承挡套、轴端盖、滚动动轴承，拧上圆螺母。
再把轴承装入轴承体中，装上两端轴承端盖。
W3
6.3.4 ■把已装好的转子部件放到泵体上，用轴承压盖将轴承体固定在泵体上，用轴套螺母调整叶轮中心对正泵体流道中心，然后拧紧轴套螺母和轴承的圆螺母
W4
6.3.5 ■对轮找中心，合格后将电机地脚螺栓紧固。
H1
6.4 ■清扫检修现场，试运。
6.4.1 ■清理检修现场，运回专用工具。
6.4.2 ■终结工作票，试泵。
7 检修记录
7.2 中心调整
联轴器找正记录：
4.0 3.22 3.20
3.20、 3.20
、
3.20
4.04
3.22、 3.18
中心偏差要求：径向≤0.05mm，端面≤0.10mm。
≤0.05mm。
8 试验报告
8.1 备品备件检验记录
9 定冷水泵试运记录
试运日期： 200 年月日环境温度：℃
签字记录人：检修负责人：监理：点检：运行人员：注：“⊥”表示垂直方向、“－”表示水平方向、“⊙”表示轴向
10 修后目标
□检修项目完成率100%，项目验收优良率100%；
□W点一次验收合格率≥95%；□H点一次验收合格率≥100%；□设备缺陷消除率100%；
□试运一次成功率100%；
□设备安全运行≥180天。
