环网柜的说明书
Safe-12型 12 kV SF6绝缘环网柜和紧凑型开关柜 产品说明书
• 融入了ABB 十几年的环网柜制造经验• 针对12 kV 系统设计• 安装运维更方便—产品说明书Safe-12型12 kV SF 6绝缘环网柜和紧凑型开关柜4S a f e-12型12k V S F6绝缘环网柜和紧凑型开关柜产品说明书—1 概述ABB公司在2001年向中国市场推出了SafeRing/SafePlus系列SF6绝缘环网柜和紧凑型开关柜，广泛应用于城市配电网、住宅小区、工厂、高速铁路、风力发电等领域，得到了客户的认可。
在总结这十几年的产品应用经验基础上，ABB公司于2018年推出了专注于12 kV电压等级的SF6绝缘环网柜–Safe-12。
Safe-12产品保留了Safe系列产品的诸多优越性：• 高安全性和可靠性（1）全绝缘全密封结构，气箱防护等级为IP67。
所有高压带电部件均密封在气箱内，完全可以避免操作人员及运维人员触碰高压部件，确保运维人员的人身安全。
同时，可以避免外界环境中的潮气、灰尘等有害物质影响带电部件的绝缘水平和运行寿命，确保设备在整个寿命周期内可靠运行。
（2）可靠的机械和电气联锁，可以保证操作人员的人身安全。
（3）较低的SF6气体泄漏率，并可监视或远传气箱内的SF6气体压力，确保产品工作于安全状态。
（4）完善的防燃弧设计，可以防止在产品内部出现故障时，高温高压气体对人员的伤害。
• 紧凑的产品结构和免维护的设计Safe-12依然采用325 mm的间隔单元宽度，是目前市场上最紧凑的产品之一，可以使本产品安装于城市的道路两侧，也可以方便搬运到地下室，帮助客户节约土地使用成本带电部件密封于气箱内，整个寿命周期内这些部件是无需维护的，免维护的设计可以帮助客户节约运维成本。
• 模块化设计，功能选配灵活Safe-12也采用模块化设计，各功能单元可以按照项目要求灵活组合，还可以将各功能单元设计成共气箱的结构，也可以将各个功能单元设计成单独气箱技术参数5—2 技术参数技术参数•正常环境条件Safe-12一般在正常的室内条件下运行/服务，符合IEC 62271-1/GB/T 11022-2011。
XGN15-12说明书

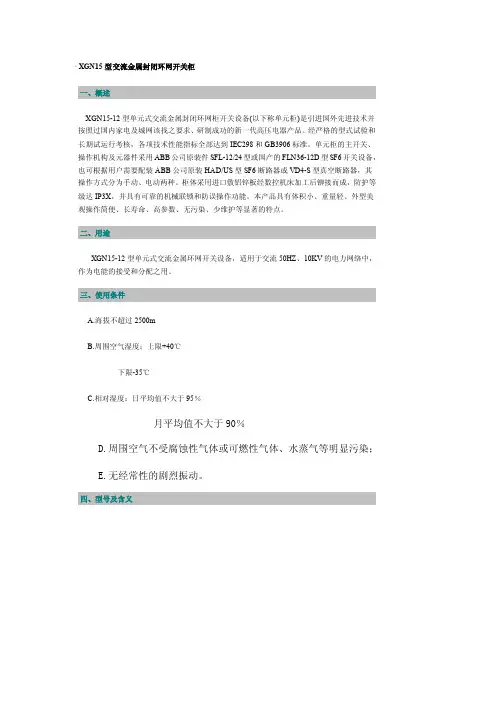

·XGN15型交流金属封闭环网开关柜一、概述XGN15-12型单元式交流金属封闭环网柜开关设备(以下称单元柜)是引进国外先进技术并按照过国内家电及城网该找之要求、研制成功的新一代高压电器产品。
经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。
单元柜的主开关、操作机构及元器件采用ABB公司原装件SFL-12/24型或国产的FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。
柜体采用进口敷铝锌板经数控机床加工后铆接而成，防护等级达IP3X，并具有可靠的机械联锁和防误操作功能。
本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。
二、用途XGN15-12型单元式交流金属环网开关设备，适用于交流50HZ、10KV的电力网络中，作为电能的接受和分配之用。
三、使用条件A.海拔不超过2500mB.周围空气湿度：上限+40℃下限-35℃C.相对湿度：日平均值不大于95％月平均值不大于90％D.周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；E.无经常性的剧烈振动。
四、型号及含义五、技术特性1.技术特性2.外型尺寸开关柜在保证固定于底版上时可以采用铲运，不固定在底版上时开关柜应采用吊运或铲运。
开关柜(即使是带外包装)不宜长期露天储存。
较长时期储存的开关柜，应储放在干燥、通风的户内仓库，开关柜的外包装有效期一般不超过1年。
七、产品成套性我公司在供货时应提供下列文件及附件a.装箱清单b.产品合格证c.使用说明书d.出厂试验报告e.有关电器图纸f.柜门钥匙，操作手柄及合同单订购的备品备件。
八、定货需知用户定货时应提供以下资料a.产品的全型号(包括主电路方案号和辅助电路方案号)b.主电路系统组合顺序图，平面布置图c.辅助电路电器原理图d.柜内元器件清单e.其它与产品正常使用条件不符的特殊要求。
10kV环网柜技术规范书
义安路(铜官大道至金山路段)10千伏电力线路改造工程10kV环网柜技术规范书铜陵市电力咨询设计有限责任公司证书编号：A2340063012016年06月铜陵批准：审核: 校核：编制:目录一通用部分1 总则1.1 一般规定1。
2 投标人应提供的资格文件1.3 适用范围1。
4 对设计图纸、说明书和试验报告的要求1。
5 标准和规范1。
6 投标人必须提交的技术参数和信息1。
7 备品备件1.8 专用工具与仪器仪表1。
9 安装、调试、性能试验、试运行和验收2 结构要求2。
1 环网柜技术参数2.2 环网开关通用要求2.3 硅橡胶电缆头通用要求2。
4 接地通用要求3 试验3。
1 型式试验3。
2 出厂试验3.3 现场交接试验4 技术服务、设计联络、工厂检验和监造4。
1 技术服务4.2 设计联络会4.3 工厂检验和监造二专用部分货物需求及供应范围一览表1 图纸资料提交单位（见表4)2 工程概况3 使用条件（见表5）4 技术参数和性能要求附录A 投标产品的销售及运行业绩表（近五年）附录B 技术参数通用部分条款变更表附录C 环网柜一次接线图投标人应具备的条件1。
投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2. 投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备。
3. 国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准(GB)和IEC 标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4。
进口的关键元件应取得供应商的供货承诺函。
5。
投标人或制造商应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
一通用部分1总则1。
1一般规定1。
1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分.1.1.2投标人须仔细阅读包括本技术规范(技术规范通用和专用部分）在内的招标文件阐述的全部条款。
环网柜规范书
环⽹柜规范书呼和浩特2010年危⽹改造⼯程电科院配电⼯程两进两出环⽹柜技术规范书呼和浩特供电局设计室2010年8⽉⼀、总则1.1、本规范适⽤于呼和浩特电科院10KV两进两出环⽹柜。
1.2 供⽅须执⾏现⾏国家标准和⾏业标准。
应遵循的主要现⾏标准如下。
本技术规范出版时，所⽰版本均为有效。
所有标准都会被修订，供需双⽅应探讨使⽤下列标准最新版本的可能性。
有⽭盾时，按现⾏的技术要求较⾼的标准执⾏。
GB311.1-1997 《⾼压输变电设备的绝缘配合》GB11022-1999 《⾼压开关设备和控制设备标准的共⽤技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》DL/T725—2000 《电⼒⽤电流互感器订货技术条件》DL/T726—2000 《电⼒⽤电压互感器订货技术条件》DL/T725-2000《电⼒⽤电流互感器订货技术条件》GB1208-2006 《电流互感器》JJG313--1994 《测量⽤电流互感器》⼆．基本要求2.1 ⽤途要求：本技术条件所指的10KV环⽹柜由进线隔离柜、进线断路器柜、计量柜、母联柜、母联隔离柜、PT避雷器柜及出线柜组成，适⽤于市区居民区，繁华街道电缆终端，放置于绿地或道路等靠近符合处，户外地⾯上安装，少维护，外形尺⼨较⼩，美观⼤⽅。
2.2 规格型号及数量：两进两出带开关带计量带保护2.3 数量：1台三．使⽤条件：3.1电⽹运⾏条件：3.1.1额定电压：10KV3.1.2最⾼电压：12KV3.1.3额定频率：50HZ3.2使⽤环境：3.2.1海拔⾼度：1100⽶。
3.2.2环境温度：-40-+40度3.2.3⽇平均相对湿度：95%.3.2.4⽉平均相对湿度：90%.3.2.5⽇温差<=25度.3.2.6 安装现场地震列度:8度3.2.7最⼤风速:30m/S3.2.8 污秽等级：E级四．各部分配置明细表及供货范围：环⽹柜本体技术参数10KV技术要求五．环⽹柜主要技术条件：环⽹柜的设计使⽤年限为30年，外形尺⼨根据接线⽅式，由⽣产⼚家提供。
SPG系列开关柜安装说明书
（注：共需安装4根支撑杆，支撑杆安装在竖支撑腔体内焊接的螺柱上）。
35、如下图所示，安装开关操作面罩（红色所示SPGXXXPT0051）。
（注：开关操作面罩用6颗M6螺栓固定在支撑杆及开关机构上）。
36、如下图所示，安装前底板（红色所示SPGXXXPT0027）、后底板（黄色所示
11、放入开关。
（注：SF6负荷开关较重，需3人以上方可将开关放入柜体。开关两侧承重边与柜体左右支撑导槽锲合后再缓缓将开关沿导槽推入，若是II型开关其接地连杆会与竖支撑相抵，在推入时需将接地连杆向下拨。全过程务必缓慢谨慎，防止开关滑出导槽。
12、开关推入后立即在开关两侧打上自攻螺钉，并将相关自攻螺钉打紧。
TEC—SPG环网柜安装说明书
TEC-SPG环网柜是用于12KV—24KV配电网的一种模块化、标准化的金属封闭空气绝缘的开关设备。整个柜体由：母线室、开关室、操动机构室、电缆室以及控制仪表室等标准化隔室组成，柜体零件采用2mm冷轧板折弯而成，安装维护简单，性能可靠。
TEC-SPG环网柜采用的主要元器件有：进口TEC-SD6系列SF6负荷开关及组合电器、辅助接地开关、互感器、避雷器以及其他控制保护元器件。通过这些标准化元器件的组合，以实现不同的配电功能，从而广泛适用于12KV—24KV配电网的不同场合。
23、如下图所示，安装接地刀片（SPG000PT0062.1~SPG000PT0062.3）。
24、如下图所示，安装传动弯杆下连接片（红色所示SPG000PT0041）。
（注:传动弯杆下连接片安装后用M6螺母加M6垫片固定。）
25、如下图所示，将接地组件装入柜体。
（注：接地组件用M8螺栓固定在左侧板上。）
12KV环网柜使用说明书
产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。
SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。
适宜在城乡中压配电网推广应用。
负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。
只是负荷开关不能断开短路电流。
SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。
而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。
这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。
两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。
中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。
首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。
XGN15-12 六氟化硫环网柜安装使用说明书
东莞市雄丰配电设备有限公司XGN15-12箱型固定式户内交流金属封闭开关设备产品使用说明书一、 用途与特点XGN15-12箱型固定式户内交流金属封闭开关设备（以下简称SF6环网柜）用于额定电压12kV，额定频率50Hz的三相交流系统中作为接受与分配电能之用。
SF6环网柜是一种结构紧凑安全可靠的开关柜，本系列产品开关采用三工位六氟化硫负荷开关和组合电器，具有旧式产气式和压气式开关无法比拟的优良性能，转移电流达1500Ａ。
本产品尺寸小，占地面积小，运行可靠，安装使用方便，柜体外壳防护达到：IP4X。
SF6环网柜符合GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》、GB11022-1999《高压开关设备和控制设备标准的共用技术条件》、DL/T404-1997《户内交流高压开关柜订货技术条件》国家标准要求。
二、 结构特征◆SF6环网柜整柜由薄钢板弯制成型的左右侧板、顶板、底板、后封板、上下柜门等结构件用紧固件(螺栓采用防拆的梅花头)组装而成。
柜内分隔成上下两层，分别为母线室、电缆室、操作机构室与仪表室。
◆SF6环网柜为了提高设备的安全防护等级，与一次带电回路相通的外壳门边设计特别的钣金止口，目的是防止在关门状态时，阻止大于1毫米的外物伸入接触一次带电体，这些设计，使得本设备外壳防护等级达IP4X。
◆标准化方式设计的顶部单元加底部单元结构，可按各种要求随意组合扩展，拼合快速简单，有需要时，可按客户要求改变柜宽，柜高及柜深，安装十分方便。
◆SF6环网柜可以配用CTI单弹簧机构加FLN36-12D型负荷开关组合成（Ｆ柜）或CTII型双弹簧机构加FLN36-12D型负荷开关组合成熔断器组合电器（F.R柜）◆SF6环网柜配套的两种操作机构有如下特点：CTI单弹簧机构操作地刀或负荷开关的分合闸都是插入手柄操作；CTII型双弹簧机构操作地刀的分合闸用手柄操作，而负荷开关合闸用手柄进行，分闸直接用分闸按钮。
GLX24环网柜说明书
气箱
防护等级
熔断器仓 环网柜
① 注：熔断器组合柜额定电流受熔断器限制
IP 67 IP 67 IP 4X
24kV 环网柜技术参数
项目
单位 负荷开关 柜
额定电压
kV
24
工 频 耐 压 相间及相地 kV
50
（1min）
断口间
kV
60
雷电冲
相间及相地 kV
125
击耐压
断口间
kV
145
额定频率
Hz
60
额定电流
A
630
额定短路开断电流
kA
额定短时耐受电流 3s
kA
20
额定峰值耐受电流
kA
50
额定短路关合电流
kA
50关合电流（峰值）来自kA额定转移电流
A
额定有功负荷开断电流
A
630
额定闭环开断电流
A
630
5%额定有功负荷开断电流
A
31.5
整柜重量
kg
160
机械寿命
次
5000
气箱不锈钢厚度
mm
SF6 额定压力
kPa
机械寿命
气箱不锈钢厚度
SF6 额定压力 年泄漏率
浸水试验
燃弧试验
单位
kV kV kV kV kV Hz A kA kA kA kA kA A A A A kg 次 mm kPa
负荷开关 柜 12 42 48 75 85 50 630
20 50 50
630 630 31.5 160 5000
熔断器
简易式
630
630
630
630
31.5
XGN35-12使用说明书(天水)
箱型固定式户内交流金属封闭开关设备 (SF6 环网柜) 使用说明书
I02.SM.1
天水长城开关厂
2000 年 11 月
天水长GN35-12 代替： 箱型固定式户内交流金属封闭开关设备 第 1 页 共 19 页
警告：在安装和使用本开关设备之前，请仔细阅读本安装使用说明书。不妥当的安装与使用将 导致产品质量的下降甚至危及人身安全！
3.5.1 转移电流.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . …12 3.5.2 交接电流.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . …12 3.5.3 熔断器选配原则.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . …13 3.5.4 熔断器的更换.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
2.5 操作机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …8 2.6 熔断器撞击脱扣装置. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . .. .. . . . ...8 2.7 3 3.1 3.2 3.3 3.4 3.5 熔断器组件.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …8 使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..9 柜门操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . ..9 负荷开关的操作及闭锁. . . . . ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . 10 合分闸操作程序.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . ..10 负荷开关应用导则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . …11 组合电器应用导则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . ….12
环网柜说明书
HXGN11-12 环网柜使用说明书一、概述HXGN11-12型固定式交流金属圭寸闭环网开关设备（简称环网柜）适用于额定电压12kV，额定频率为50HZ的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备第200部分:额定电压为1kV以上和52kV以下（包括52kV）的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV〜40.5kV交流金属封闭开关设备及控制设备》及GB3804《3.6 kV〜40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度：不超过1000 m。
2. 最高环境温度+ 40 °C3. 最低环境温度-25 C4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值w 95%月平均值w 90%三、结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2机械联锁达到的要求、动作原理和操作规程3.2.1为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的五防”联锁功能。
3.2.2机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
旁路环网柜车的操作方法
旁路环网柜车的操作方法
旁路环网柜车的操作方法如下：
1. 在开启旁路环网柜车之前，需要确保车辆处于停止状态，将驱动系统切换到电动模式，并且将车辆关闭。
2. 确保车辆停稳后，打开车辆的车门，并且上车。
3. 启动车辆的电源开关，等待系统自检完成。
4. 确认车辆的档位选择器在空档位置。
5. 施加紧急刹车，将车辆的手刹拉到最高位，然后将车辆的电源开关切换到启动位置。
6. 监测车辆仪表盘上的指示灯，确保所有车辆系统正常运行。
7. 如果一切正常，将车辆的手刹松开，并将档位选择器切换到驱动或倒车档。
8. 控制车辆的加速，将车辆平稳地起步，并逐渐加速。
9. 操作车辆的方向盘，确保车辆按所需方向行驶，并注意通过转向灯指示你的
意图。
10. 当需要停车时，慢慢减速，并将车辆的档位选择器切换到空档位置。
然后将车辆的手刹拉到最高位，以确保车辆稳定停在原地。
11. 施加车辆的紧急刹车，将车辆的电源开关切换到关闭位置，并将车钥匙从车内取出。
以上为旁路环网柜车的一般操作方法，具体步骤可能会根据车型和品牌的不同而有所变化，所以在操作之前还需仔细阅读汽车说明书，并按照厂家指示进行操作。
同时，还需遵守交通规则，并根据道路和天气条件合理驾驶。
10kV环网柜技术规范书
1货物需求及供应范围一览表备注1、环网柜内母线及分支线全部使用铜排，加装绝缘相色套。
2、环网柜内相间及相对地空气距离不小于12.5cm。
3、环网柜底应设封板，待电缆敷设完毕后再行封堵。
封板开孔应能满足电缆直径及转弯半径要4、环网柜应具备完善的五防功能。
5、环网柜出线带电时，不允许合地刀。
6、单相电源变压器：DC-1, 10/0.1/0.22kV, 220V绕组容量1000VA。
7、具体配置详见配电站10kV主接线配置图投标人响应备注2总则2.1本设备技术协议书适用于10kV箱型（固定）交流封闭环网开关设备，它提出了环网柜的功能设计、性能、试验等方面的技术要求。
2.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。
2.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备（或系统）符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中以“对协议书的意见和同协议书的差异” 为标题的专门章节中加以详细描述。
2.4本设备协议书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
2.5本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2.6本设备协议书未尽事宜，由买卖双方协商确定。
2.7买方所指定产品厂家的元器件质量由卖方负责。
3技术要求1.1.1的设计制造和调试过程中应附合现行的国标电力行业标准，IEC有关标准的要求IEC298 《交流金属封闭开关设备》GB3906 《3—35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB311 《高压输变电设备绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB2706 《交流高压电器动热稳定试验方法》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》1.1.2环境条件3.2.1安装地点：户内3.2.2海拔：1000m以下3.2.3相对湿度：日平均相对湿度不大于95%月平均相对湿度不大于90% 3.2.4环境温度范围：上限+45℃下限-20℃3.2.5地震烈度不超过8度1.1.3设备技术要求3.41.1.4环网柜采用独立单元组合方式连接组成，便于单元的更换和增减。
成套电器制造公司HXGN-12型高压环网型开关柜技术说明书
环网型高压开关柜产品概述：HXGN-12型高压交流真空开关柜（以下简称环网柜）是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜符合IEC60129《通用交流隔离开关和接地开关》，GB3906-2006《3～35KV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，GB/T16926《交流负荷开关-熔断器组合电器》，GB3804《3～35KV交流高压负荷开关》等标准的技术规定型号说明：功能特点：◆HXGN-12开关柜的柜为组合式金属封闭结构。
◆柜体的上部为仪表室，前门装一次方案牌，机械合分指示器及观察窗，通过观察窗可以直接看到隔离开关与接地开关的合分状态，隔离开关的合分位置反映了负荷开关的状态。
◆仪表室与高压室是隔开的。
◆控制面板上印有明显的安全注意事项和具体的倒闸操作步骤。
◆母线室是在开关上端位置。
◆联锁机构满足防止误操作的要求。
负荷开关处合闸位置、接地开关不可能合闸；负荷开关分闸后，接地开关方能合闸。
◆户内；◆环境温度：－10℃～＋40℃，◆相对湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%；◆海拔高度：不超过1000m；◆地震条件：地震烈度不大于里氏8度；◆大气环境：无火灾、无爆炸危险气体的场所，周围空气无腐蚀性或可燃性气体等明显污染；订货须知：1、需方应提供主接线方案编号及单线系统图、排列图。
2、二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定。
3、开关柜内的电器元件的型号、规格、数量。
4、主母线、支母线的材质、规格，否则按制造厂规定供应。
5、开关柜使用在特殊环境条件，应在订货时提出。
6、需要附件、备件时，应提出其种类和数量。
环保气体绝缘环网柜说明书
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜
二 环保型环网柜性能优越性
● 优异的环保性能 ● 高可靠性 ● 高安全性 ● 安装维护量小 ● 成熟的生产工艺 ● 集成配电自动化方案
HSM6-12(HB) SafeRing AirN2气全绝缘环网柜 三 环保型环网柜的技术性能
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜
二 环保型环网柜结构设计单柜宽 466mm NhomakorabeaA (mm)
1-way 466 2-way 886 3-way 1306 4-way 1726
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜
二 环保型环网柜结构设计
所有高压元件或用气体密封或以金属封闭，零部件无锈蚀、生锈现象，电寿命 长、性能稳定、可实现免维护。
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜 六 红苏电气公司实况
HSM6-12(HB)
环保型气体绝缘环网柜
HSM6-12(HB) SafeRing Air N2气全绝缘环 网柜
二目录
一 环保型环网柜背景 二 环保型环网柜结构设计 三 环保型环网柜设计参数 四 环保型环网柜单元与组合方式 五 环保型环网柜安装与调试
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜
四 环保型环网柜单元与组合方式
可扩展连接
•最小的扩展空间需求 •可选择预扩展连接 •绝缘堵头 •左右两侧扩展 •独立的模块 •达到额定电流
HSM6-12(HB) SafeRing Air N2气全绝缘环网柜
五 环保型环网柜安装与调试
▪ 630系列套管 ▪ 安装简单 ▪ 少维护 ▪ 可同时安装双电缆和CT ▪ 可同时安装单电缆加避雷器和CT
高压环网柜技术规范书
目录1.总则2.引用标准3.使用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及试验(监造)8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1 总则1.1 本设备技术规范书仅限于10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
环保气体绝缘环网柜技术说明书(国网标准)
产品简介我公司为了响应国家的号召，实现碳中和，推出一款绿色能源电力开关设备简称环保柜，设备尺寸按国网标准化定制相同。
ZNHBG-12环保气体绝缘环网开关设备与普通充气柜相比避免了使用SF6温室效应气体,具有设计合理、供电可靠、结构紧凑、安装方便、操作灵活、体积小性价比高等特点，该产品适用于三相交流50Hz,额定电压12kV的配电系统。
特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。
产品特点◇功能复合、一体化产品开关设备的充气壳体采用高品质的厚2.5mm不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到IP67;气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害;将全部导电部件封闭在气箱当中,既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能，同时还能符合体积小型化要求。
开关采用三工位(隔离+接地)+真空灭弧室，该结构是目前技术最成熟的配置方式，特别适合目前电网运行维护需求。
◇环保、无污染ZNHBG-12环保气体绝缘环网开关的绝缘介质是零级干燥空气(外购)或符合GB/T 8979-2008的99.99%纯N2，气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。
◇完善的机械连锁ZNHBG-12环保气体绝缘环网开关设备的操作面板具有完善的五防机械连锁功能，连锁功能都在内部已配置好，操作时请按操作说明顺序操作，使用非常方便。
◇灵活的拓展化设计ZNHBG-12环保气体绝缘环网开关设备为模块化设计，可以将各种模块通过专用的母线连接件，实现多样化的单元组合，较大限度的满足中国各个地方复杂多样的配电设计方案。
产品结构1.电流表2.微机综合保护装置3.容性带电指示器带电指示器显示套管是否带电，指示灯下方三个插口可用于二次核相。
带电指示器设置开关按钮，有效延长了使用寿命。
hxgnc高压环网开关柜产品操作说明书
1、1 开箱后的检验
开箱后检查下述项目：
用户在开箱前，应对环网柜的包装及运输过程中有否损伤甚至 损坏环网柜进行检查，开箱应在干燥不受淋雨的场所进行；拆 箱时注意保护产品，避免损伤。
z 确认外观、元件有无损伤，产品有无积水、凝露、混入异物等现象。 z 铬牌上所标的规格和控制电压等是否与指定内容一致。如果有误，可与本公司联系。
标记 处数 更改文件号
签字 日期
HXGN□-12 箱型固定式交流金属封闭环网开关设备
1、 前言
BY.0466.041
共 22，第 4 页
在使用前请仔细阅读本使用说明书，以便能正确使用 HXGN□-12 箱型固定式交流金属封闭环网开 关设备。
依照 IEC62271-200、GB3906、GB11022、GB3804、GB16926、IEC62271-105 等金属封闭开关设备 和控制设备的相关标准制造。请在下述状态下使用。
`
目录
BY.0466.041
共 22，第 3 页
1、 前言.......................................................................................................................................... 4
其他的注意事项如下：
z 请选择无尘埃和腐蚀性气体干燥的户内场所使用。用在化工厂或室外设置的场合时，请注意防 腐蚀、防水、防凝结等措施。安装时请注意防尘。特别是在同建筑施工同时进行安装时，要注 意防止混凝土碎块和其他异物进入。
z 安装面应平坦（平坦度±1mm 以下）。如不平坦，可用垫调平。 z 主回路端子和控制回路端子接线用导线应有一定的裕度。主回路接地导体截面不应小于 30mm2
10kV环网柜(SF6绝缘)使用说明书
使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度:不超过1000 m。
2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
XGN66-12环网柜说明书
XGN66-12 高压开关设备●概述XGN66-12 型固定式封闭开关设备（以下简称开关柜）是我公司新一代高压电器成套产品，符合国家标准GB3906《-35KV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1KV以上52KV以下交流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。
开关柜是3.6、7.2、12KV三相交流电50H z单母线分段的户内成套装置，作为接受和分配电能之用。
并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
●型号含义XGN66-12箱式结构固定安装户内用设计序号电压等级●使用环境条件l. 海拔高度不超过1000m。
2. 环境温度：-25℃～+40℃，24小时内平均温度不超过+35℃。
3. 水平倾斜度不大于3度。
4. 地震烈度不超过8度。
5. 无剧烈振动和冲击及爆炸危险场所。
●结构特点1.柜体采用优质角钢焊接而成。
2.断路器室位于柜体中（下）部，安装、调试、维护方便。
标准配装ZN63A(VS1 -12)断路器，并设有压力释放通道，确保人身安全。
3.采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
4.整柜防护等级IP2X。
5.设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
6.具有可靠的接地系统。
7.门上装有观察窗，可清楚观察到柜内元件地工作状态。
8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。
●主要技术参数序号项目名称单位技术参数1 额定电压KV 122 额定电流 A 630、1000、1000、1250、2000、2500、31503 额定短路开断电流KA 20、31.5、204 额定短时耐受电流（4S）KA 20、205 额定峰值耐受电流KA 50、80、1006 额定短路关合电流（峰值）KA 50、80、1007 防护等级IP2X8 操作方式电磁式、弹簧储能式9 外形尺寸（宽×深×高）mm 950×1000×2300（1250A以下）●订货须知a、一次线路方案的系统图，柜体排列图；b、二次回路接线原理，端子排列图如端子无排列图时按制造厂规定；c、柜内电器元件的型号、规格、数量表；d、主母线、支母线的材质、规格；e、如有母线桥，应提供跨距尺寸；f、开关柜使用在特殊环境条件，应在订货时提出；g、需要附件、备件时，应提出其种类和数量；h、需方要求提供水平母排，则必须在合同中指明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。
本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。
二、型号含义
三、使用环境条件
1、环境温度上限+40℃，下限-25℃
2、海拔高度:不大于1000m
3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于
4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、无经常性的剧烈振动
四、技术参数
序号名称单位数据1额定电压/最高工作电压KV10/12 2额定电流A630
3主母线电流进线柜
A
630出线柜125
4额定短时耐受电流KA20 5额定短路持续时间S4 6额定峰值耐受电流KA50 7额定短路关合电流KA50 8额定有功负载开断电流A630
五、技术要求
装有FZN-10/630型真空负荷开关的环网柜应能满足FZN-10/630型真空负荷开关的所有相应的技术要求。
六、结构和工作原理
本环网柜是以空气为绝缘介质的，主要配装FZN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。
1、进线柜方案
柜内主回路有一台FZN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。
因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。
2、出线柜方案
柜内主回路有一台FZN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。
柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP3X。
七、吊运、安装、调试和熔断器的更换
1、吊运
吊运前按规定进行开箱前的检查。
柜体吊运时按作业标记要求，小心轻放，防震等。
2、安装
开箱后，检查柜体及柜内元件是否完好，动作是否正常，有否受潮等，在确认无误后，方可进行安装。
3、调试
如发现柜体内元件达不到其技术要求或联锁不到位时，需按下列过程调试：
（1）对负荷开关和接地或隔离开关，可通过调节拉杆长度和变换拉杆与操作杆角度和位置来达到技术要求。
（2）若有联锁不到位时，可微调相应的操作拉杆长度来改变联锁孔的位置，使联锁到位。
4、更换熔断器
必须严格按停电顺序操作，首选将负荷开关分闸，然后打开熔断器到隔离位置，并将接地开关合上，在插入绝缘防护隔板后，柜门方可打开，才能进行更换熔断器。
八、使用与故障处理
1、使用
请务必严格按照下列步骤操作，否则易造成损害。
（1）负荷开关的操作顺序
a:合闸：当负荷开关处于分闸状态时，将操作手柄插入负荷开关操作孔内顺时针转动（约18 0度）、使其合闸。
b:分断当负荷开关处于合闸状态时，可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸，对配有带撞击器的熔断器的负荷开关，熔断器熔断后，其撞击器也可使负荷开关分闸。
（2）停电操作顺序
a:将负荷开关分闸，使它与隔离和接地开关之间的联锁解除。
b:将操作手柄插入隔离和接地开关操作孔内，按顺时针方向转动（约90度），隔离刀被打开。
c:再按顺时针方向转动（约90度），接地开关速闭合。
d:插入绝缘隔板，使门联锁解除。
e:开门检修。
（3）送电操作顺序
a:关闭柜门。
b:抽出绝缘隔板，柜门锁住。
c:将操作手柄插入隔离和接地开关操作孔内，逆时针转动（约90度），使接地开关分断d:将操作手柄沿逆时针方向转动（约90度），使接地开关分断。
e:对负荷开关进行操作，合闸送电。
2、故障处理
环网柜在工作过程中，如果出现紧固件松动，机械部分润滑平良，真空灭弧室真空下降等故障，在停电后采用紧固、加润剂、打耐压等方法来检查和消除以上故障。
九、维护与修理
1、开箱后，应对所有绝缘件进行检查，对确已受潮的元件，应将其拆下，放入70-80℃的烘烤箱内，烘48小时后，取出装上重新调试。
2、产品储放期间，如发现受潮或腐蚀，应立即进行清理，清理后做好防护处理。
3、运行中的环网柜应进行定期维修检查
（1）真空灭弧室的真空度
（2）触并磨损情况
（3）机械紧固件是否松动
（4）开距超程等机械电气参数
（5）操作转动是否灵活
（6）联锁是否可靠
（7）所有零部件，特别是绝缘件是否清洁
4、下列情况时，应对环网柜进行全面检查和调试
（1）、每年一次的例行检查和清洁工作
（2）、负荷开关每动作2000次后
十、储存
环网柜应储在干燥通风，温度在-30~+40℃的仓库中。
十一、随机文件
产品合格证、安全使用说明书、装箱单、随机附件清单、二次接线图
十一、定货须知
订货时应提供以下资料：
a:一次系统排列图
b:二次原理图
c:环网柜的型号和方案号
d:柜内需装元件的型号规格和数量e:柜体颜色等要求。
