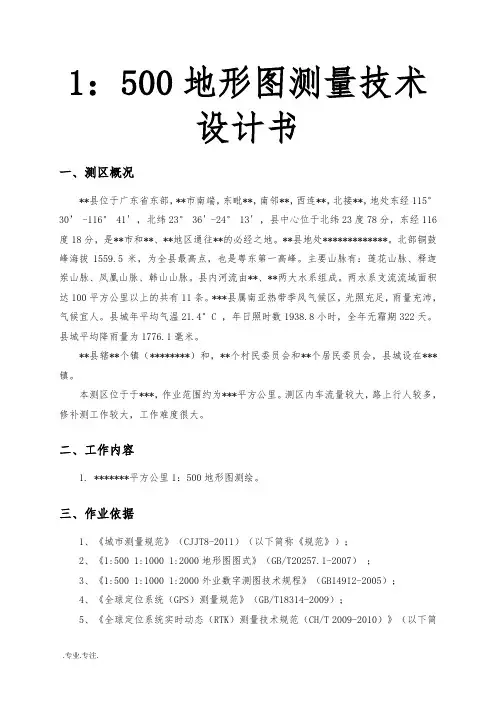

1:500地形图测量技术设计书一、测区概况**县位于广东省东部,**市南端,东毗**,南邻**,西连**,北接**,地处东经115° 30’ -116° 41' ,北纬23° 36' -24° 13' ,县中心位于北纬23度78分,东经116度18分,是**市和**、**地区通往**的必经之地。

**县地处*************。

北部铜鼓峰海拔1559.5米,为全县最高点,也是粤东第一高峰。

主要山脉有:莲花山脉、释迦岽山脉、凤凰山脉、韩山山脉。

县内河流由**、**两大水系组成。

两水系支流流域面积达100平方公里以上的共有11条。

***县属南亚热带季风气候区,光照充足,雨量充沛,气候宜人。

县城年平均气温21.4°C ,年日照时数1938.8小时,全年无霜期322天。

县城平均降雨量为1776.1毫米。

**县辖**个镇(********)和,**个村民委员会和**个居民委员会,县城设在***镇。

本测区位于于***,作业范围约为***平方公里。

测区内车流量较大,路上行人较多,修补测工作较大,工作难度很大。

二、工作内容1. *******平方公里1:500地形图测绘。

三、作业依据1、《城市测量规范》(CJJT8-2011)(以下简称《规范》);2、《1:500 1:1000 1:2000地形图图式》(GB/T20257.1-2007);3、《1:500 1:1000 1:2000外业数字测图技术规程》(GB14912-2005);4、《全球定位系统(GPS)测量规范》(GB/T18314-2009);5、《全球定位系统实时动态(RTK)测量技术规范(CH/T 2009-2010)》(以下简称《(RTK)测量技术规范》)6、《国家三、四等水准测量规范》(GB 12898—2009);7、《数字测绘成果质量检查与验收》(GB/T18316-2008);8、《测绘产品检查验收规定》(CH1002-95);9、《测绘产品质量评定标准》(CH1003-95);10、本项目技术设计书。

1:500数字化地形图测量技术设计书编写要求和实例范本

1:500数字化地形图测量技术设计书编写要求和实例范本

测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》(CH/T 1004-2005)要求,为测绘项目制定切实可行的技术方案,保证测绘成果(或产品)符合技术标准和满足顾客要求,并获得最佳的社会效益和经济效益,每个测绘项目作业前都应进行技术设计。

一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。

项目设计是对测绘项目进行的综合性整体设计,一般由承担项目的法人单位负责编写。

专业技术设计是对测绘专业活动的技术要求进行设计,它是在项目设计基础上,按照测绘活动内容进行的具体设计,是指导测绘生产的主要技术依据,专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。

对于工作量较小的项目,可根据需要将项目设计和专业技术设计合并为项目设计。

二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果(或产品)主要技术指标和规格、技术设计方案等部分。

1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。

2、作业区自然地理概况与已有资料情况1)作业区自然地理概况应根据不同专业测绘任务的具体内容和特别,特别需要说明与测绘作业有关的作业区自然地理概况。

2)已有资料情况主要说明已有资料的数量、形式、主要质量情况(包括已有资料的主要技术指标和规格等)和评价、说明已有资料利用的可能性和利用方案等。

3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件,文件一经引用,例构成专业技术设计书设计内容的一部分。

4、成果(或产品)主要技术指标和规格根据具体成果(或产品),规定其主要技术指标和规格,一般包括成果(或产品)类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元,数据基本内容、数据格式、数据精度以及其他技术指标等。

5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。

1:500地形图测量技术设计书要点

1:500地形图测量技术设计书要点

XXXXXX1﹕500数字化地形图测量技术设计书批准单位:申报单位:审批意见:总工程师:20xx年xx月xx日主要设计人:20xx年xx月xx日审批人:20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要,为统一技术要求,以保证成果质量,盐城市乾泰工程测量有限公司特编写本技术设计书。

一、测区概况测区位于,周边约29平方公里的范围,交通较为便利。

测区地形以平原地为主,部分地区上有树,测区内耕地大部分为旱地,有部分水稻田。

二、设计及作业依据1.GJJ8—99《城市测量规范》2.GB12898—91《国家三、四等水准测量规范》3.GB/T7929—1995《1:500、1:1000、1:2000地形图图式》4.CJJ73—97《全球定位系统城市测量技术规程》5.GB14912—94《大比例尺地形图机助制图规范》6.GB/T17160—1997《1:500、1:1000、1:2000地形图数字化规范》7.审批后的本技术设计书本设计书未提及的,按GJJ8—99《城市测量规范》;GB/T7929—1995《1:500、1:1000、1:2000地形图图式》为准。

三、已有资料情况1.控制资料①由XX市规划局提供,Ⅱ、Ⅲ等三角点X个(XXX、XXX、.... ...)可作为测区布设首级控制测量平面控制的起算点。

②由XX市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点(XXX、XXX、.... ...)。

③上述成果为1980西安坐标系,1985国家高程基准。

④测区内已有一级导线点、GPS点可利用。

因坐标系不同,需经转换检测符合要求后方可使用。

2.地形图资料由XX市规划局提供的1:10000影像图,标有测区范围及1:500、1:2000地形图测图范围,1:50000地形图可作为工作计划用图。

1:500地形图测绘技术设计书

1:500地形图测绘技术设计书

XXX校区1:500地形图测绘技术设书班级:XXXX姓名:XXX学号:XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生的实习需要,XXX学院2011年八月份的实习安排,我们系的学生对XX校区进行1:500数字地形图测绘工作。

在此过程中我们以小组为单位,每个组5-6人左右,并且对校区进行地籍测量和校区以外的大乙坡进行了地形测绘。

测区概况:武定县位于云南省楚雄州,而武XX区位于XX,本校区占地大约60多亩。

该校区处于北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利,沟渠纵横。

作业时间为一个月,因受季风气候影响,加以测区内草木茂盛,给测绘工作带来一定的难度。

测区地形困难类别定为一般地区类。

第二章编制方案的技术依据1、中华人民共和国标准《1:500》GB/T7929-1995(以下简称《图式》2、中华人民共和国行业标准《城市测量规范》GJJ8-99(以下简称《规范》)第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我校的已知点。

经踏勘检查,标志完好。

成果可供利用。

二、高程控制点资料在测区附近有我校的已知点的国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有武定县土地利用详查图,可以参考进行测区技术设计、控制网布设和踏勘选点工作。

第四章坐标系统和高程系统一、平面坐标系统:采用1954年北京坐标系二、高程系统:采用85国家高程基准。

第五章、地形图的比例及成图方法本测区成图比例尺为1:500,基本等高距0.5m。

野外采用带有内存的全站仪进行施测,内业用计算机数字化成图。

第六章采用的软件系统本测区数字化成图采用南方公司的CASS6.0数字化地形地籍成图件。

软件系统的运行环境:①Windows XP professional操作系统Autocad软件2005版本第七章平面控制测量一、以校区的已知点为起算点。

1:500数字化地形图测量技术设计书编写要求和实例例范本

1:500数字化地形图测量技术设计书编写要求和实例例范本

测绘专业技术设计书内容及实例根据测绘行业标准《测绘技术设计规定》(CH/T 1004-2005)要求,为测绘项目制定切实可行的技术方案,保证测绘成果(或产品)符合技术标准和满足顾客要求,并获得最佳的社会效益和经济效益,每个测绘项目作业前都应进行技术设计。

一、测绘技术设计分类测绘技术设计分为项目设计和专业技术设计。

项目设计是对测绘项目进行的综合性整体设计,一般由承担项目的法人单位负责编写。

专业技术设计是对测绘专业活动的技术要求进行设计,它是在项目设计基础上,按照测绘活动内容进行的具体设计,是指导测绘生产的主要技术依据,专业技术设计一般由具体承担相应测绘专业任务的法人单位负责编写。

对于工作量较小的项目,可根据需要将项目设计和专业技术设计合并为项目设计。

二、测绘专业技术设计内容专业技术设计书的内容通常包括概述、测区自然地理概况与已有资料情况、引用文件、成果(或产品)主要技术指标和规格、技术设计方案等部分。

1、概述主要说明任务的来源、目的、任务量、测区范围和作业内容、行政隶属以及完成期限等任务基本情况。

2、作业区自然地理概况与已有资料情况1)作业区自然地理概况应根据不同专业测绘任务的具体内容和特别,特别需要说明与测绘作业有关的作业区自然地理概况。

2)已有资料情况主要说明已有资料的数量、形式、主要质量情况(包括已有资料的主要技术指标和规格等)和评价、说明已有资料利用的可能性和利用方案等。

3、引用文件说明专业技术设计书编写过程中所引用的标准、规范或者其他技术文件,文件一经引用,例构成专业技术设计书设计内容的一部分。

4、成果(或产品)主要技术指标和规格根据具体成果(或产品),规定其主要技术指标和规格,一般包括成果(或产品)类型及形式、坐标系统、高程基准、时间系统、比例尺、分带、投影方法、分幅编号及其空间单元,数据基本内容、数据格式、数据精度以及其他技术指标等。

5、设计方案具体内容应根据各专业测绘活动的内容和特点确定。

浅论1-500地形图测量方案设计

浅论1-500地形图测量方案设计

浅论1:500地形图测量方案设计摘要:伴随着社会经济的不断发展,科学技术的持续提高,测绘行业得到了长足发展,工程地形图的用途广泛应用于工程的规划、设计、施工、运营的各个阶段。

通过本文对工程地形图方案设计的设计要点的分析,作业流程的清理,以及质量的检查、控制,成果验收等内容的阐述,进而确保工程地形图的质量,为城市规划、设计、建设、施工、竣工验收及营运等提供高质量的地形图。

因此有必要对工程地形图测量的方案设计、作业流程、质量控制进行疏理,对保证工程地形图测量的工作效率和测图质量都有重要的现实意义及适用价值。

关键词:方案设计、地形图、测绘基准、地形测量引言工程地形图测量是工程测量的任务之一。

大比例数字地形图测量主要内容有:任务委托、任务分析、收集资料、方案策划、方案设计、平面控制测量、高程控制测量、图根控制测量、地形碎部测量、内外业数据处理、数据编辑、成图、接边、图幅裁切、二级检查一级验收、技术总结、资料整理及资料提交、归档。

由此可以看出,工程地形图测量工作专业性极强的工作,同时也是非常复杂的而繁琐的工作。

因此,针对地形图测量及工程测量工作,《中华人民共和国测绘法》专门规定相应的测绘工作必须由具有相对应测绘资质的独立测绘单位承担。

技术路线设计一般地,数字地形图测量的技术路线总体遵循“先设计后实施,整体到局部,先控制后碎部,外业采集内业处理”的总体技术路线。

方案设计内容方案设计应包括的主要内容有:概述、已有资料情况、采用的技术标准和指标、采用的仪器设备及数据处理软件、四等GPS测量方案设计、一级导线测量方案设计、四等三角高程或四等水准网设计、地形图测绘设计、工程进度设计、安全生产设计、成果整理与提交、归档设计。

方案设计是在用户需求分析,收集、分析测区已有资料,外业踏勘充分了解测区自然地理、社会经济情况,了解测区周边已有高等级控制点情况,结合现有技术设备及数据处理软件的情况下进行的实施方案设计,方案设计阶段的最终输出成果是方案设计书。

1:500地形图测绘技术方案

1:500地形图测绘技术方案

1:500地形图测绘技术方案项目地形图测绘工程技术方案编制单位:编制日期:1.项目概况1.1 项目名称:XXX项目地形图测绘工程。

1.2 项目概况:该项目位于XXX,在开工前需要对项目范围内地形地貌进行测量。

具体工程量以现场实测为准。

1.3 服务要求:按照已评审批复的《****************项目可行性研究报告》对该项目进行以下工作。

1)测图比例为1:500.2)搜集附有坐标和地形的建筑总平面图,场区的地面整平标高。

3)在15日内完成。

2.规范标准本项目的测绘工作需要遵守以下规范标准:1)《全球定位系统(GPS)测量技术规范》(GB/T -2009);2)《全球定位系统城市测量技术规程》(CJJ73-97);3)《数字测绘产品检查验收规定和质量评定》(GB/T-2001);4)《工程测量规范》(GB-2007);5)《国家基本比例尺地形图分幅和编号》(GB/T );6)《1:500、1:1000、1:2000地形图图式》(GB/T .1-2007);7)《1:500、1:1000、1:2000地形图数字化规范》(GB/T -1997);8)《基础地理信息要素分类与代码》(GB/T -2006);9)《国家三、四等水准测量规范》(GB/T -2009);10)《数字测绘成果质量要求》(GB/T -2008);11)《数字测绘成果质量检查与验收》(GB/T -2008);12)《测绘成果质量检验报告编写基本规定》(CH/Z 1001-2007);13)《测绘技术设计规定》(CH/T 1004-2005)。

3.人员组织安排及生产硬件、软件配置待补充。

选点应由熟悉GPS技术的人员承担。

在选点前,应收集测区资料,了解测区情况,特别是交通、通讯、气象、地质及已有控制点等情况。

待定点应先在小比例尺地形图上圈定。

选点人员应实地踏勘,并按要求在实地选定点位。

应充分利用符合要求的旧有控制点,但在利用旧点时,应检查旧点的稳定性、可靠性和完好性,符合要求方可利用。

1:500地形图测绘技术设计书

1:500地形图测绘技术设计书

XXX校区1:500地形图测绘技术设书班级:XXXX姓名:XXX学号:XXXXXXXXXXXX年X月X日第一章概况为满足测绘工程技术专业所有学生的实习需要,XXX学院2011年八月份的实习安排,我们系的学生对XX校区进行1:500数字地形图测绘工作。

在此过程中我们以小组为单位,每个组5-6人左右,并且对校区进行地籍测量和校区以外的大乙坡进行了地形测绘。

测区概况:武定县位于云南省楚雄州,而武XX区位于XX,本校区占地大约60多亩。

该校区处于北纬25°30′31·07″、东经102°25′04·73″、海拔1751米、测区交通便利,沟渠纵横。

作业时间为一个月,因受季风气候影响,加以测区内草木茂盛,给测绘工作带来一定的难度。

测区地形困难类别定为一般地区类。

第二章编制方案的技术依据1、中华人民共和国标准《1:500》GB/T7929-1995(以下简称《图式》2、中华人民共和国行业标准《城市测量规范》GJJ8-99(以下简称《规范》)第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我校的已知点。

经踏勘检查,标志完好。

成果可供利用。

二、高程控制点资料在测区附近有我校的已知点的国家四等水准成果。

经踏勘检核无误。

成果可作为本次测量起算成果。

三、地图资料测区有武定县土地利用详查图,可以参考进行测区技术设计、控制网布设和踏勘选点工作。

第四章坐标系统和高程系统一、平面坐标系统:采用1954年北京坐标系二、高程系统:采用85国家高程基准。

第五章、地形图的比例及成图方法本测区成图比例尺为1:500,基本等高距0.5m。

野外采用带有内存的全站仪进行施测,内业用计算机数字化成图。

第六章采用的软件系统本测区数字化成图采用南方公司的CASS6.0数字化地形地籍成图件。

软件系统的运行环境:①Windows XP professional操作系统Autocad软件2005版本第七章平面控制测量一、以校区的已知点为起算点。

1:500数字化地形图测绘项目技术设计书

1:500数字化地形图测绘项目技术设计书

1:500数字化地形图测绘项目技术设计书1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展,该市原有的地形图已不能满足当前规划设计的要求,因此,××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图,以满足城市规划设计和管理的需要。

1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带,分为二个独立区块,测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘,用1980西安坐标系施测,并将1980西安坐标系的地形图转换为1954年北京坐标系,具体包括:(1)测区控制测量;(2)1:500数字化地形图测绘,并将所测绘的1:500数字化图地形图缩编为1:1000地形图(80坐标),面积约6平方公里;(3)将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

(4)在2009年城区地形图测绘成果的基础上,增加图幅分幅编号,并完善原有图幅结合表(电子版);2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓,是大西南通向沿海港口的重要通道,城区介于东经108°00'~108°07'、北纬24°39'~24°45'之间。

测区地处××城区西南方向城郊结合部,测图范围主要分布有××、××村及京峒等3个村庄,该项目东北面接边地区2009年已测过1:500地形图。

1_500地形图测绘技术设计方案

1_500地形图测绘技术设计方案

目录1 地形图测量概况 (3)1.1 测区范围和工作量 (3)1.1.1 测区范围与分布 (3)1.1.2 需要完成的工作量 (3)1.1.2.1 平面控制测量 (3)1.1.2.2 高程控制测量 (3)1.1.2.3 数字地形图测绘 (3)1.2 项目分阶段实施计划 (3)2 实施技术方法 (4)2.1 已有资料分析应用 (4)2.2 图幅分幅与测量基准 (4)2.2.1 图幅分幅、图幅编号及图名 (4)2.2.2 测量基准 (5)2.3 测量精度与方法 (5)2.4 采用的主要技术 (6)2.4.1 GPS测量技术 (6)2.4.2 数字测绘技术 (6)3 引用、依据技术标准 (6)4 生产硬件、软件配置 (7)4.1 生产硬件投入 (7)4.2 生产软件投入 (7)5 控制测量 (8)5.1 平面控制测量 (8)5.1.1 控制网布设方案 (8)5.1.2 坐标系统选择 (8)5.1.3 基础控制网成果提供 (8)5.1.4 GPS四等网与GPS一级网设计 (8)5.1.5 GPS四等点与GPS一级点选埋 (10)5.1.6 GPS控制网测算 (11)5.1.6.1 GPS控制网外企观测 (11)5.1.6.2 GPS基线向量解算及检核 (11)5.1.6.3 GPS网平差计算 (12)5.2 高程控制测量 (13)5.2.1高程控制网设计 (13)5.2.2 高程基准 (13)5.2.3 四等水准观测 (13)5.2.3.1 四等水准测量的基本技术要求和观测技术要求 (13)5.2.3.2 四等水准测量外企观测 (14)5.2.4 水准网平差计算 (14)5.3 图根控制测量 (15)5.3.1 图根控制点埋设 (15)5.3.2 图根控制点埋设 (15)5.3.3 图根控制点编号 (15)5.3.4 图根控制网观测 (15)5. 3. 5图根控制高程测量 (16)5. 3. 6 图根控制网平差计算 (16)6数字地形图测量 (16)6.1 测绘基本要求 (16)6.2 数字地形图图面表示 (17)6.3 建筑物结构、性质、层次表示 (18)6.4 交通表示 (18)6.5 水系表示 (18)6.6地貌表示 (19)6.7 等高距与高程注记点精度要求 (19)7.质量报称与安全措施 (20)7.1 生产设备保障 (20)7.2 作业技术力量保证 (20)7.3 加强质量检查 (20)7.4 采用先进的数据采集方法 (21)7.5 安全措施 (21)8 提交成果 (22)8.1控制测量成果 (22)8.2地形测量数据 (22)8.3文档成果(须同时提供电子文档): (23)1 地形图测量概况1.1 测区范围和工作量1.1.1 测区范围与分布根据****的实际情况和规划建设工作的轻重缓急,本期控制测量在****进行1:500地形图测绘的区域进行布测。

数字地形图测绘技术设计书

数字地形图测绘技术设计书

经济开发区东西片区1:500数字地形图测绘技术设计书1概述1.1任务来源为满足经济开发区建设和**的需要,受投资经营有限公司的委托,对经济开发区东、西片区进行1:500航空摄影数字地形图测绘工作。

本项目工期紧迫,而航摄工作受天气影响无法照常进行,不能保证1:500航空摄影数字地形图的制作工期,为此成图方法改为全野外数字采集成图.1.2 测区范围测区位于。

测区包括经济开发区东、西两个片区,以**红线为界,呈现不规则形状,约18.5 km2(以最终成图面积为准)。

2测区概况**镇地处区的北面,距离区约10km,沿万红路向北可直达**镇。

测区主要居民点包括***.测区道路较发达,交通尚属方便。

测区周边地形为高山,中间形成洼地,主要种植龙眼、蔬菜及水稻。

3已有资料3。

1 控制点成果测区周边有***控制、***水准点,高程属1985国家高程,可作为平面和高程之起算.3.2 地形图资料本测区有1:1万地形图可以作为工作用图.4基本技术要求4.1作业依据(1) GB/T 20257.1-2007《1:500,1:1000,1:2000地形图图式》,以下简称《图式》(2) CJJ 73—97《全球定位系统城市测量技术规程》(3) CJJ 8-99《城市测量规范》,以下简称《规范》(4) GB12898—91《国家三、四等水准测量规范》(5) GB 21139-2007《基础地理信息标准数据基本规定》(6) GB/T 13923—2006《基础地理信息要素分类与代码》(7) CH/T 1004-2005《测绘技术设计规定》(8) CH/T 1001-2005《测绘技术总结编写规定》(9) GB/T 18316—2008《数字测绘成果质量检查与验收》(11) 本《技术设计书》4。

2数学基础及等高距(1)平面坐标系:控制点提供1980西安坐标系和**市城市坐标系,成图基准采用**市城市坐标系。

1980西安坐标系:**市城市坐标系:(2)高程系统:1985国家高程基准.(3)等高距:测图比例尺为1:500,基本等高距为0。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

XXXXXX1﹕500数字化地形图测量技术设计书批准单位:申报单位:审批意见:总工程师:20xx年xx月xx日主要设计人:20xx年xx月xx日审批人:20xx年xx月xx日目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、地形图测绘九、保证质量主要措施和要求十、成果资料的整理与上交Xxx区1﹕500数字化地形图测量技术设计书为满足XXXXXX需要,为统一技术要求,以保证成果质量,盐城市乾泰工程测量有限公司特编写本技术设计书。

一、测区概况测区位于,周边约29平方公里的范围,交通较为便利。

测区地形以平原地为主,部分地区上有树,测区内耕地大部分为旱地,有部分水稻田。

二、设计及作业依据1.GJJ8—99《城市测量规范》2.GB12898—91《国家三、四等水准测量规范》3.GB/T7929—1995《1:500、1:1000、1:2000地形图图式》4.CJJ73—97《全球定位系统城市测量技术规程》5.GB14912—94《大比例尺地形图机助制图规范》6.GB/T17160—1997《1:500、1:1000、1:2000地形图数字化规范》7.审批后的本技术设计书本设计书未提及的,按GJJ8—99《城市测量规范》;GB/T7929—1995《1:500、1:1000、1:2000地形图图式》为准。

三、已有资料情况1.控制资料①由XX市规划局提供,Ⅱ、Ⅲ等三角点X个(XXX、XXX、.... ...)可作为测区布设首级控制测量平面控制的起算点。

②由XX市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点(XXX、XXX、.... ...)。

③上述成果为1980西安坐标系,1985国家高程基准。

④测区内已有一级导线点、GPS点可利用。

因坐标系不同,需经转换检测符合要求后方可使用。

2.地形图资料由XX市规划局提供的1:10000影像图,标有测区范围及1:500、1:2000地形图测图范围,1:50000地形图可作为工作计划用图。

测区内有部分不同坐标系的1:500、1:1000、1:2000地形图,可进行连测转换经内业数字化后使用。

四、平面坐标系统、高程系统和基本等高距1.平面坐标采用1980西安坐标系(1954北京坐标系参考椭球,中央子午线114°)。

2.高程系统采用1985国家高程基准;3.基本等高距,1:500地形图为0.5m,1:2000地形图为1m。

五、各等级控制点埋石、密度1.在地面埋设一般普通标石(标石由甲方提供),四等点应做40cm×40cm,厚10cm的护面;并在基坑内浇铸混凝土。

在建筑物楼顶埋设的标石,规格按《城市测量规范》执行,2.四等点编号前冠以Ⅳ,如Ⅳ01、Ⅳ02……。

一级点以测区为单位全区统一编号,在点号前冠Ⅰ,如Ⅰ001、Ⅰ002……。

3.埋石点的密度,四等点在测区内大致均匀布设30个点,。

一级点的布设(包括四等点)平均每1幅图(按1:500分幅)不少于一点;1:2000区域一幅上不少于5点。

在城镇和较大的建筑区内应增加埋石点的密度,在居民地附近至少保证有一对点,对点之间应通视。

4.选点要求点位应选在稳固、易于设站和扩展,通视良好、能长久保存的地方。

GPS观测点位应满足GPS信号接收的需要,视场内不应有高度角大于15°的成片障碍物,点位应远离高压线和大功率无线发射源。

六、基础控制测量1.平面控制测量⑴GPS测量①平面控制点采用GPS施测,起算点的连测不应少于3个点。

一级点也可以用测距导线施测。

②四等网中最弱相邻点的相对中误差不得大于5cm。

一级点最弱点中误差相对于起算点的点位中误差不得大于±5cm。

③GPS作业时采用静态模式观测。

主要技术要求如下:注:当边长小于200米时,边长中误差应小于20mm。

相邻点最小距离应为平均距离的1/2~1/3,相邻点最大距离应为平均距离的2~3倍。

各等级的点位几何图形强度因子PDOP值应小于6。

④观测时应量取仪器高两次,并记录于观测手簿中,两次读数差不大于3mm ,取平均值作最后结果。

每个点观测均要求用手簿进行记录,记录内容为:点名、点号、观测者、天气、日期、时间、天线高、时段、接收机编号,并将特殊情况记录在备注栏。

原始记录应字迹清楚、整齐,不得涂改。

⑤基线解算采用随机软件进行解算。

数据处理应满足《全球定位系统城市测量技术规程》第9条要求。

基线测量精度及所组成的异步环的坐标差分量闭合差及环闭合差应符合下式规定:)()(22mm bd a +=δδn Wx 2≤、δn Wy 2≤、δn Wz 2≤ δn W 32≤、222Wz Wy Wx W ++=δ22≤∆S式中:a=10mmb :为比例误差因子,对应四等、5″、8″时分别取20、30、40ppm d :为基线长度,单位为公里Wx 、Wy 、Wz 为坐标差分量闭合差 W :为环闭合差 n :为环闭合差 △S :为复测基线长度差 ⑵光电测距导线光电测距导线技术要求注:表中n测站数。

当附合导线长度短于规定长度的1/3时,导线全长的绝对闭合差不应大于13cm。

附合导线的边数不能超过12条。

光电测距应满足《城市测量规范》2.4的要求。

2.高程控制测量①四等点以四等水准精度连测,一级点以五等水准精度连测。

四等水准测量可采用光电测距三角高程测量代替四等水准测量,也可二者交替进行。

②四等水准网中最弱点的高程中误差相对于起算点不得大于20mm。

③四等水准测量技术要求:注:L为附(闭)合路线长度,以公里为单位。

四等水准测量采用中丝读数法双面标尺,直读距离,观测顺序为后―后―前―前。

④四等光电测距三角高程测量高程导线边长的测定,应采用不低于Ⅱ级精度的测距仪往返各观测一测回,其边长不大于1Km,测距的各项限差和要求应符合《城市测量规范》2.4的规定,每站应读取气压、温度。

垂直角观测应采用DJ2级经纬仪按中丝法观测三测回,垂直角测回差和指标差均不应大于7″。

高差测定应采用对向观测,对向观测高差较差不应大于±40√D(mm)。

(D为测距边水平距离Km)。

附合路线闭合差限差同四等水准要求,附合路线长度不大于15Km仪器高、觇牌高应在观测前后各量测一次,读至1mm,当较差不大于2mm时取中数。

观测成果的记录、整理、检验和计算应满足《城市测量规范》3.6的要求。

七、图根控制测量①图根平面控制测量图根点是直接提供地形图测绘的依据,应在以上各等级控制点基础上加密布设,图根点的密度应以满足测图需要。

建筑物密集地区应适当增加,空旷地区可适当减少,但要保证测图需要的控制密度。

图根点主要以光电测距导线布设,其主要技术要求如下:注:表中n测站数。

导线长度短于表1/3时,其绝对闭合差不应大于0.15m。

图根点相对于起算点的点位中误差不得大于±5cm。

图根导线一般应为附合导线,不宜超过二次附合。

当遇到较大单位只有一个出入口时,允许采用闭合导线。

②图根高程控制测量图跟点的高程中误差不得大于测图基本等高距的1/10。

注:S为边长,以Km为单位,不够0.1公里的按0.1公里计算;n为边数,L为路线长度Km。

八、地形图测绘①成图方法:采用解析法数字化成图。

②基本比例尺1:500、1:2000。

③成图软件:南方CASS50成图软件。

④地形图的分幅采用50×50cm正方形分幅,图幅号按图幅西南角坐标计算编号,N1+N2:1:500 N1=(X-2520.0)×4N2=(Y- 840.0)×41:2000 N1=X-2520.0N2=Y- 840.0并以图内显著名称作该图图名。

⑤地形图的精度图上地物点相对于邻近图根点的点位中误差不大于±0.5mm(图上),邻近地物点间距中误差不大于±0.4mm(图上),高程注记点建筑区相对于邻近图根点的高程中误差不大于±0.15m,其它高程注记点相对于邻近图根点的高程中误差不大于1/2等高距。

隐蔽地区可放宽50%。

⑥用全站仪施测地物点、地形点时,测距一次读数,当经纬仪2C差小于40″时,水平角可测半测回;每一测站测完碎部点后应归零检查,归零差应不大于40″。

测站定向后需用另一已知点进行定向检查。

检查精度平面小于0.15m,仪器对中偏差不大于5mm,仪器觇标高量到0.01m。

高程注记点的间距注:高程注记点应分布均匀,注记到千米位,地形简单地区可放宽至1.5倍。

⑦建筑区和不便于绘等高线的地方,可不绘等高线。

⑧居民地的表示外围轮廓及街道应准确绘出,内部可做较大综合。

房屋的轮廓以墙基外角为准,地下室不作专门表示。

菜地、果园、旱地等农用地中以木、油毡纸、草等为材料建造的简单房,住人的应表示,对轮廓小的拐角可适当综合取舍。

街道、公路、广场、空地上的花圃、花坛轮廓线以实线表示;以内部道路边线为轮廓线的花圃、花坛边线以虚线表示,符号配置按《地形图图式》135、137、139页图例执行。

城镇内道路边的汽车候车亭实测范围用实线表示,内配《地形图图式》52页6.5.6.d符号,没有候车亭的公共汽车站可不表示。

杆上变压器符号应注意表示输入高压线符号及输出低压线符号的配置。

街道边的邮筒,街道名称牌,小于1米的小型广告牌不表示。

交通红绿灯不表示,其支撑电杆应实测。

横跨街道、公路的路标、宣传栏、广告牌用《地形图图式》30页5.4.5符号按其方向表示,当广告牌、路标、宣传栏等为双面设计时,优先选取朝向北、向西方向表示。

街道中间、花圃中间单柱支撑的宣传栏、广告牌仿照《地形图图式》30页5.4.5符号表示。

单柱支撑表示道路、单位通道情况的标志牌用《地形图图式》52页6.5.6c符号表示。

桥梁、广场、街道、公路上的路灯用《地形图图式》32页5.5.2.1符号表示,简陋的路灯不表示。

街道名称、河流名称、道路名称、管线类别等注记的字向和字序应按图式119页注记规则执行。

地形图编辑时,各种注记的字体大小、字型、方向要认真按《1:500、1:1000、1:2000地形图图式》规定执行。

地形图上高程注记应分布均匀,一般每方格应不少于10个高程注记点(含房屋、地物的高程点),在街道交叉口中心线、道路路面、桥面、广场、地下检修井口、较大空地等位置适当加注高程,高程1:500注记到厘米,1:2000注记到分米。

围墙、栅栏、栏杆、篱笆和铁丝网等围护物,均应实测,在墙基上面筑栏杆的按围墙表示。

本测区不表示各类境界。

⑨地形图的测绘内容及取舍按《城市测量规范》4.6的要求执行。

九、保证质量主要措施和要求①为确保产品质量达到规范、设计书的要求,测区设立项目负责、技术负责、质量负责各一人,分工明确,责任到人,从生产的每一个环节抓起统一调配、相互协调、科学管理,严把产品质量关。

相关文档
最新文档
