脚手架施工方案
脚手架施工方案脚手架是指在建筑施工或修缮中，为了工人方便操作和保证施工安全，搭建的临时结构支架。
下面是一个脚手架施工方案：一、施工前的准备工作：1. 安全措施：根据现场环境和特点，制定针对性的安全措施，疏散通道要畅通，施工现场要有安全警示标识。
2. 材料准备：准备好所需的钢管、扣件、横杆等脚手架材料，确保质量合格并组织好。
3. 工具准备：备齐所需的工具，如扳手、钳子、榔头等，以便施工时使用。
4. 人员组织：根据施工需要，确定好脚手架组装工和监工等相关人员，确保工作有序进行。
二、脚手架搭设：1. 按照施工现场的平面和立面要求，确定脚手架搭设的位置和高度。
2. 依次安装立杆，确保立杆的固定牢固。
3. 安装横杆和纵杆，根据需要加装横杆和纵杆，保证整个脚手架结构坚固稳定。
4. 加装脚手板和围护网，确保脚手架的上部有足够的工作面，并加装围护网，以确保工人的施工安全。
5. 检查脚手架的牢固性和稳定性，确保脚手架结构没有松动和倾斜的情况。
6. 完善安全措施，设置好脚手架的上下通道，并加装防滑设施。
三、施工期间的操作和管理：1. 限制人员的上下脚手架，一般只允许经过专门培训和持有有效证书的人员才能上脚手架进行施工，确保工人的安全。
2. 严格执行脚手架使用规范，不得随意拆除或改变脚手架结构，禁止在脚手架上进行打闹和走钢丝等危险行为。
3. 定期检查脚手架的牢固性和稳定性，及时发现和处理脚手架上的松动和倾斜现象。
4. 及时清理脚手架上的杂物和积水，保持整洁干净的施工环境。
5. 加强现场巡检和监督，确保施工期间的安全和秩序。
四、脚手架拆除：1. 施工完毕后，根据进度和需要，安排好脚手架的拆除时间和顺序。
2. 逐步拆除脚手架的横杆、纵杆和立杆，确保不影响施工区域的正常使用。
3. 清理脚手架材料和工具，整理好工作场地，保持整洁的工作环境。
4. 拆除完毕后，进行脚手架结构的安全检查，确保没有留下任何安全隐患。
以上是一个较为简单的脚手架施工方案，根据实际情况进行调整和补充，确保施工安全和效率。

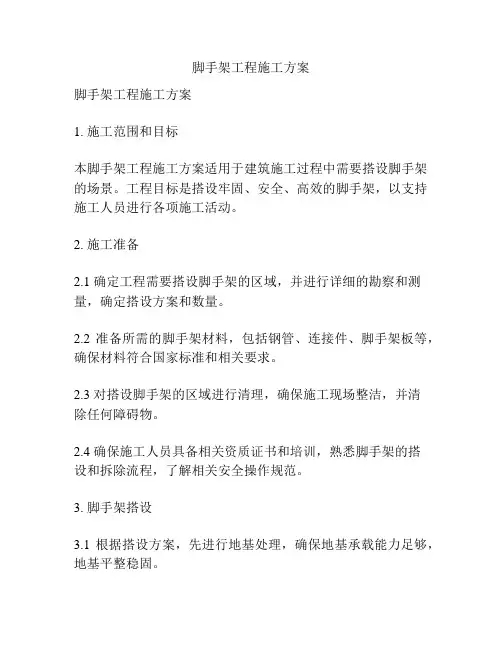

脚手架工程施工方案
脚手架工程施工方案脚手架工程施工方案1. 施工范围和目标本脚手架工程施工方案适用于建筑施工过程中需要搭设脚手架的场景。
工程目标是搭设牢固、安全、高效的脚手架，以支持施工人员进行各项施工活动。
2. 施工准备2.1 确定工程需要搭设脚手架的区域，并进行详细的勘察和测量，确定搭设方案和数量。
2.2 准备所需的脚手架材料，包括钢管、连接件、脚手架板等，确保材料符合国家标准和相关要求。
2.3 对搭设脚手架的区域进行清理，确保施工现场整洁，并清除任何障碍物。
2.4 确保施工人员具备相关资质证书和培训，熟悉脚手架的搭设和拆除流程，了解相关安全操作规范。
3. 脚手架搭设3.1 根据搭设方案，先进行地基处理，确保地基承载能力足够，地基平整稳固。
3.2 根据搭设方案，先搭设立杆和水平杆，确保立杆的垂直度和水平杆的水平度。
立杆和水平杆之间的连接应采用可靠的连接件。
3.3 搭设立杆和水平杆后，根据需要搭设竖杆和斜杆，确保脚手架整体的稳定性和安全性。
3.4 在搭设过程中，应及时检查脚手架的结构和连接件的牢固性，确保脚手架的安全可靠。
4. 安全措施4.1 搭设脚手架前，应按规定设置安全警示标志，限制无关人员进入搭设区域。
4.2 施工人员在搭设脚手架时应佩戴安全帽、安全带等个人防护装备，严禁高空作业时吃喝、吸烟等不安全行为。
4.3 定期检查脚手架结构和连接件的牢固性，发现问题及时进行修复或更换。
4.4 施工现场应设置足够的照明设备，确保施工人员的安全和工作效率。
5. 施工周期和交付根据工程量和工期安排，合理计划施工周期，并确保按计划完成脚手架的搭设和拆除工作。
在工程交付前，对脚手架进行终检，确保脚手架的安全可靠。
综上所述，本施工方案将确保脚手架工程的施工质量和安全性，提高工程进度和效率，为建筑施工提供有力的支持。
同时，在施工过程中，应注意严格遵守相关法律法规和安全操作规范，确保施工人员的人身安全和财产安全。
脚手架施工方案(通用3篇)
脚手架施工方案(通用3篇)脚手架施工方案篇一一、现场情况：本工程由于较造价低。
现时周转材料紧缺，租赁困难。
据上述情况结合周边兄弟单位同样高度结构使用单排落地式脚手架的施工情况，我项目部决定采用此种脚手架，但在确保施工安全的情况下使用，认真验标，弥补其薄弱环节，确保外单排脚手架的安全使用性。
二、材料材质和规格：1、钢管规格采用外径48mm，壁厚3mm，无缝钢管立杆及大横杆长度4~6m，小横杆长度2.5~3m,夹管1.5~3m。
2、扣件用可锻铸铁铸造的直角扣件，回转扣件和对接扣件。
3、架板采用标准立放竹片脚手板。
4、安全网选用平网壹五00×6000，立网1800×5500密目型尼龙安全网。
三、脚手架架立方案的选定：根据上述钢质和单排脚手架一般限高在35m左右的要求，必须采用其它措施来进行弥补，确保脚手架的安全使用性能。
1、立杆间距根据实际应用在1.8m ，大横杆上下间距在1.5m左右。
2、每隔一跨，设一组与柱拉结杆加固，每四跨双排小横杆带夹管加固一组，以增强钢架的整体刚度和稳度。
四、搭设程序：1、地基处理---摆放垫木--按立杆间距排放底垫---放置扫地杆---逐根竖立立杆---安装第一步与首层墙、柱拉筋横杆、夹管---安一步大横杆---设连墙杆--安一步小横杆加装临时斜撑---安三、四步大横杆---设连墙杆---接拉杆---加设剪力撑---拮安全网---铺脚手板---设栏杆、拮脚手板---随高度挂合格的安全网----加斜拉钢丝绳五、基础做法要求：距外墙皮2.1 m宽范围，素土分层夯实，距架体、外立杆0.8m处做阴沟排水。
垫木采用平行外墙体铺垫。
六、架体搭设要求：1、立杆间距1.8m，水平横向拉杆间距1.5，纵向横杆间距≤1.3m，外墙柱锚拉每隔一柱拉结一组，山墙遇柱时应全部拉接加固。
2、立杆的接头位置，相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离≤1/3步距，采用对接，不得搭接。
脚手架工程施工方案
脚手架工程施工方案一、技术参数二、工艺流程场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆→设置卸荷钢丝绳→立杆→横向水平杆→纵向水平杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网三、施工方法1.地基基础(1)定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
(2)在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。
当脚手架操作层高出连墙件以上两步时，宜先立外排，后立内排。
其余按以下构造要求搭设。
(3)本工程脚手架地基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求，立杆垫板或底座面标高高于自然地坪50mm~100mm，两侧设置排水沟，排水通畅。
(4)垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。
2.钢丝绳卸荷(1)梁板内的受拉锚环，必须在混凝土达到设计强度的75%以上方可受力使用。
拉钩、吊环一定要采用圆钢制作，不允许用螺纹钢筋。
(2)派工人扎接上部拉环的钢丝绳，至少采用3个卡头扎紧，钢丝绳扎头螺丝全要拧紧，不允许松动。
(3)对整个架体进行安全检查，发现钢丝绳松动、锈蚀或焊缝脱焊等情况时要立即进行修复，合格后方可继续使用。
钢丝绳绳卡做法：1.立杆设置（1）立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。
接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的1/3。
（2）上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。
高速公路施工中的脚手架施工方案
高速公路施工中的脚手架施工方案随着城市发展和交通建设的不断推进，高速公路的修建已经成为了现代交通建设的重要组成部分。
在高速公路的建设过程中，脚手架的施工方案起着至关重要的作用。
本文将探讨高速公路施工中脚手架施工方案的设计、材料选用以及安全措施等内容，旨在为高速公路建设带来更高的效率和安全性。
首先，脚手架施工方案在设计上至关重要。
一种合理的脚手架施工方案应该考虑到不同地形和道路状况的差异，在其施工过程中要能够适应各种复杂条件。
此外，根据施工现场的实际情况，还需要确保脚手架的稳定性和承重能力，以便能够支持施工人员和工具设备的操作。
因此，在设计方案时，应该充分考虑施工环境的特点，通过采用合理的结构设计和材料选用，来确保脚手架的安全和稳定。
其次，对于脚手架施工方案来说，材料的选用也非常重要。
一般情况下，脚手架的材料选用应该具备较高的稳定性和耐久性。
常见的脚手架材料包括钢材、铝材和木材等。
其中，钢材是一种常见的选择，其具有较高的强度和稳定性，可以满足高速公路施工的需求。
然而，在选择钢材时，需要考虑到其防腐蚀性能和抗氧化性能，以提高脚手架的使用寿命。
此外，脚手架的搭建需要考虑材料的重量和搬运的便利性，以便提高施工的效率和安全性。
第三，在脚手架施工方案中，安全措施是不可或缺的。
由于高速公路施工过程中需要搭建大面积的脚手架，工作人员需要在高空作业，因此安全问题尤为重要。
在脚手架施工过程中，应该加强管理和监督，严格遵守相关安全规范，确保工作人员的人身安全。
同时，应该加强对脚手架材料的检测和维护，定期对脚手架结构进行检查，以及时发现并消除隐患。
另外，应该提供安全指导和培训，提高工作人员的安全意识和技能水平，从而减少事故的发生。
综上所述，高速公路施工中的脚手架施工方案对于保障施工的效率和安全性具有重要作用。
在设计方案时，需要充分考虑施工环境的特点和要求，选择合适的材料和结构，以确保脚手架的稳定性。
此外，在脚手架施工过程中，应该加强管理和安全措施，保障工作人员的人身安全。
脚手架工程施工方案
脚手架工程施工方案脚手架是指在建筑施工和维修工程中为作业人员搭设的暂时性工作平台，用以提供人员工作和材料运输的便利。
脚手架的施工方案需要经过严密的计划和设计，以确保施工过程中的安全性和高效性。
以下是脚手架工程施工方案的主要内容。
一、施工前的准备工作1.进行现场脚手架工程的勘测工作，确定搭设脚手架的位置和数量。
2.制定详细的施工计划和施工图纸，明确脚手架的结构和尺寸等参数。
3.进行脚手架材料的采购工作，确保材料的质量和数量符合施工需要。
二、脚手架的搭设和拆除1.根据施工图纸，按照安全规范和要求进行脚手架的搭设工作，确保脚手架的稳固和可靠。
2.在搭设脚手架的过程中，严格按照施工图纸和设计要求进行脚手架的连接和固定，确保其结构的稳定性。
3.在脚手架搭设完成后，进行脚手架的安全检查，并进行必要的调整和修正，以确保施工过程中的安全性。
4.在完成施工任务后，按照施工图纸和安全规范的要求，进行脚手架的拆除工作，确保工作区域的安全。
三、施工期间的安全措施1.施工期间要加强对脚手架的安全检查和维护，及时发现和处理维修和安全隐患。
2.要进行脚手架的定期检测，确保其结构和连接的可靠性，以防止发生脚手架倒塌等意外事故。
3.在搭设和拆除脚手架的过程中，要配备专业的施工人员，严格遵守安全操作规范，确保施工过程的安全性。
4.施工现场要设置必要的安全警示标志和防护设施，以保护作业人员的安全。
四、施工结束的整理工作1.在脚手架拆除完成后，及时清理施工现场，恢复周围环境的整洁和安全。
2.对脚手架材料进行分类和整理，保持材料的完好和可再利用性。
3.对脚手架施工过程的记录和资料进行整理和归档，以备后续的参考和查询。
通过以上的施工方案，可以确保脚手架工程的施工过程安全可靠，高效完成工程任务。
同时，还能减少施工过程中的风险，保障人员的身体安全。
最终，完成一个安全、稳定、高效的脚手架工程。
脚手架工程施工方案
脚手架工程施工方案1. 外墙脚手架设计搭设方案本工程外架子采用双排扣件式钢管脚手架，架子搭设考虑结构和装修工程的使用。
脚手架钢管采用D＝48mm的钢管，扣件包括直角、回转和对接扣件，整个脚手架系统由木脚手板、小横杆、大横杆、立杆和剪力撑、拉撑杆及连接扣件组成。
立杆间距1.5m，立杆排距0.8m，步距1.8m，内排杆距结构轮廓线0.25-0.3m。
在外侧立面整个长度连续设剪刀撑，剪刀撑与地面夹角60°。
在本工程施工中，根据工程进度安排情况及时搭设外脚手架，以满足外檐施工的需要。
同时，在架子外侧满挂密眼安全网，将建筑物全面围护，最大限度地避免扬尘污染。
外脚手架在遇建筑物外檐挑出部分时搭设外挑架子。
立杆设计荷载计算：外架子设计为立杆间距1.5m，排距0.8m，采用双立杆，大横杆水平步距为1.8m，内架子据结构外皮250-300mm。
钢管实际长度的系数为1.3。
2. 悬挑钢梁的安装：先在铺设钢梁的建筑物结构楼面上测量并标出钢梁的安装位置，并在此位置“U”形卡，待楼面浇捣混凝土凝固后，将钢梁安放就位，用木质锲块卡紧钢梁，并将钢梁与“U”形卡之间用钢件（φ20mm以上钢筋、型钢或钢板）焊接在一起。
钢梁作为架体搭设基础，安装必须保证其平行度，同一道钢梁累计相对高差不超过20mm，每根钢梁内外立杆落脚处的相对高差不超过5mm。
在安装悬挑梁时，角度和标高的误差利用钢垫块调整。
安装悬挑梁时，必须先搭设一操作平台（可利用原架体），便于操作。
3.架体搭设：3.1按平面布置图将悬挑钢梁在安装平台上就位，然后开始搭设架体。
架体立杆就位离外墙距离为300mm，其轴线方向应与建筑物外墙切线方向平行，离墙距离偏差小于±1%mm。
3.2第一步架体的组装是整个架体安装质量的关键一步，必须严格控制水平度、垂直度和离墙距离。
3.3相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差≤20mm。
3.4同一横杆两端高度差不超过5mm，相邻提升点处横杆累计高差不得超过20mm。
脚手架施工方案三篇
脚手架施工方案脚手架施工方案三篇为了确保事情或工作能无误进行，常常需要预先制定方案，方案是计划中内容最为复杂的一种。
我们应该怎么制定方案呢？以下是小编为大家整理的脚手架施工方案3篇，供大家参考借鉴，希望可以帮助到有需要的朋友。
脚手架施工方案篇1（一）施工方案1、根据工程实际编制脚手架专项施工方案，方案有针对性，能有效地指导施工，明确安全技术措施。
2、搭设高度在25M以下的外架应有搭拆方案，绘制架体与建筑物拉结详图、现场杆件立面和平面布置图。
3、搭设高度超过25M且不足50M的外架，应采取双钢管立杆或缩小间距等加强措施，除应绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外，还应说明脚手架基础做法。
4、搭设高度超过50M的外架，应有设计计算书及卸荷方法详图，绘制架体与建筑物拉结详图、现场杆件立面、平面布置图，并说明脚手架基础做法。
5、外架专项施工方案包括计算书及卸荷方法等必须经企业技术负责人审批并签字盖章。
（二）立杆基础1、毛竹脚手架立杆需深埋地下30cm以上并支在垫木（块）上，基础夯实后落地顶撑支设在木板或水泥垫块上，并设纵横相连扫地杆。
立杆基础埋深上部分采用砼浇筑的可不设扫地杆。
2、钢管脚手架基础平整夯实，砼硬化，落地立杆垂直稳放在金属底座、砼地坪、砼预制块上，设纵横相连扫地杆。
3、立杆基础外侧设置截面不小于20×20cm的排水沟，并在外侧设80cm宽以上砼路面。
4、外脚手架不宜支在屋面、雨棚、阳台等处，确因工程需要搭设的脚手架，要分别对外架和屋面、雨棚、阳台等部位的结构稳定性进行计算并采取有效安全措施。
其设计计算书和安全措施须经企业技术负责人审批签字盖章。
（三）架体与建筑物拉结1、脚手架与建筑物按水平方向不大于7M，垂直方向不大于4M 设一拉结点。
拉结点在转角和顶部处加密，即在转角1M以内范围按垂直方向不大于4M设一拉结点，顶部80cm以内范围按水平方向不大于7M设一拉结点。
2、钢管外架拉结点应刚性拉结；毛竹外架采用2根并联8号铅丝加套管的柔性拉结（既拉又撑）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
京新高速公路临河至白疙瘩（蒙甘界）段（巴彦淖尔境内）房建及供配电工程房建一标陕坝收费站及养护工区脚手架施工方案核工业华东建设工程集团公司京新高速公路临河至白疙瘩段房建一标项目经理部二O—五年九月第一节工程概况本工程为京新高速公路临河至白疙瘩（蒙甘界）段（巴彦淖尔境内）, 总建筑面积9203平方米，道路广场面积14886.6平方米。
建供1庶主要工程量为：陕坝收费站、养护工区为框架结构，建筑面积62丄硼2,场区占地面积34006 m\以及相应的土建、安装、预留预埋，即有污水处理站、围墙、场区道路、停车广场、等配套设施。
（一）建筑设计特点（二）结构设计特点第二节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社; 《建筑施工手册》第四版中国建筑工业出版社《钢结构设计规范》^50017-2003中国建筑工业岀版社;《建筑结构荷载规范》QS50009-2001中国建筑工业出版社;《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社;《建筑施工扣件式钢管脚手架安全技术规范》jgji3o^2ooi中国建筑工业出版社；《建筑地基基础设计规范》餌50007-2002中国建筑工业出版社;《建筑施工安全检查标准》JQJ59-99中国建筑工业出版社。
第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：2、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检査标准要求，要符合江西省文明标化工地的有关标准。
6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下I种脚手架方案:落地架。
第四节脚手架的材质要求落地架（、钢管脚落地手架，选用外径48?nm,壁厚3・5owmt,钢材强度等级钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》为血2・85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5〃咖。
钢管螺栓拧紧力矩达7。
欠m时不得破坏。
如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。
脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。
底排立杆、扫地杆均漆红白相间色。
4、脚手板、脚手片采用符合有关要求。
5、安全网采用密目式安全网，网目应满足2000目/ loocm2, 做耐贯穿试验不穿透，儿6X_z・8肌的单张网重量在3切以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量7合格证，以及由杭州市建筑安全监督管理部门发放的准用证。
6、连墙件釆用钢管，其材质应符合现行国家标准《碳素钢结构》（08/丁700）中0353钢的要求。
第五节脚手架的搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实〜基础承载力实验、材料配备〜定位设置通长脚手板、底座〜纵向扫地杆〜立杆〜横向扫地杆〜小横杆一大横杆（搁栅）〜剪刀撑〜连墙件一铺脚手板〜扎防护栏杆一扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑, 拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按一下构造要求搭设。
K主杆基础本工程脚手架地基础部位应在回填土完后夯实,釆用强度等级不低于05的混凝土进行硬化，混凝土硬化厚度不小于丄ocm。
地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。
脚手架立杆纵距儿RH,横距儿05皿，步距n8m；连墙杆间距竖直3・6祝，水平4・5祝但卩二步三跨人里立杆距建筑物o・3tn。
(2丿脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开5oomm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
0丿立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座2OCTH左右。
R丿立杆的垂直偏差应控制在不大于架高的丄/ 400.3、大横杆、小横杆设置&秋横杆在脚手架高度方向的间距丄・8tn,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为i5omm o(2丿外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于巧肌。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于丄祝，应釆用不少于2个旋转扣件固定。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于巧owtin。
5、脚手板、脚手片的铺设要求("脚手架里排立杆与结构层之间均应铺设木板：板宽为2oornm,里外立杆应满铺脚手板，无探头板。
(专满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。
&丿脚手片须用铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。
6、防护栏杆("脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用28铅丝张挂安全网，要求严密、平整。
仞脚手架外侧必须设儿2祝高的防护栏杆和3O6H高踢脚杆，顶排防护栏杆不少于高度分别为。
・9加和儿3祝。
脚手架内侧形成临边的伽遇大开间门窗洞等丿，在脚手架内侧设"TH的防护栏杆和3OCtn高踢脚杆。
7、连墙件(“脚手架与建筑物按水平方向4・旳，垂直方向3・6WI,设一拉结点。
楼层高度超过4加，则在水平方向加密，如楼层高度超过67耐, 则按水平方向每6肌设置一道斜拉钢丝绳。
(2血结点在转角范围内和顶部处加密，即在转角侏以内范围按垂直方向每3・6米设一拉结点。
&血结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。
仏丿外墙拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。
&架体内封闭10脚手架的架体里立杆距墙体净距为2oowwn,如因结构设计的限制大于200加n的必须铺设站人片，站人片设置平整牢固。
(2丿脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。
0腕工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。
第六节脚手架计算书一、参数信息：儿脚手架参数双排脚手架搭设高度为26。
米，立杆采用单立管；搭设尺寸为：立杆的纵距为I・2O米，立杆的横距为儿。
咪，大小横杆的步距为】・5。
米；内排架距离墙长度为0.20米；小横杆在上，搭接在大横杆上的小横杆根数为2根；脚手架沿墙纵向长度为120米；釆用的钢管类型为48X3.51横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80;连墙件采用两步三跨，竖向间距3・oo米，水平间距3・6O米，采用扣件连接；连墙件连接方式为单扣件;2.活荷载参数施工均布活荷载标准值：3・ooo ^N/nf；脚手架用途掾构脚手架;同时施工层数：2层；3•风荷载参数本工程地处浙江省杭州市，基本风压为。
・45 Wm2；风荷载高度变化系数4 z为。
・84,风荷载体型系数4 $为o・65;脚手架计算中考虑风荷载作用；4•静荷载参数每米立杆承受的结构自重标准值）:o.i29U脚手板自重标准值6Wm%o・35O;栏杆挡脚板自重标准值（忠N/讹）：6116安全设施与安全网（Q/ne）:o・oo5；脚手板铺设层数：4；脚手板类别曲串片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值（制讹）:o・O3 &5•地基参数地基土类型:碎石土；地基承载力标准值（3/n忙）：5oo・oo；立杆基础底面面积伽丿：0・09;地面广截力调整系数：O・4。
a hla—橫向间距或排距h—步距a —内排架与扌宵距禽落地架侧立面图L b--立杆纵距h--横杆步距单立杆落地架脚手架正立面图二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
