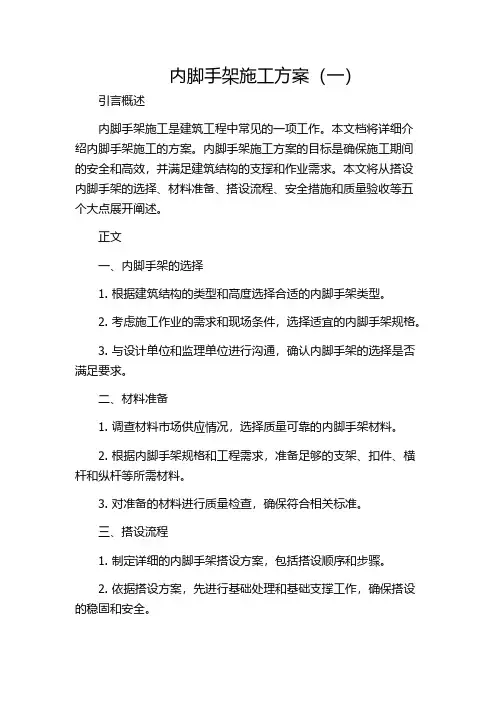

内脚手架施工方案(一)

内脚手架施工方案(一)

内脚手架施工方案(一)引言概述内脚手架施工是建筑工程中常见的一项工作。

本文档将详细介绍内脚手架施工的方案。

内脚手架施工方案的目标是确保施工期间的安全和高效,并满足建筑结构的支撑和作业需求。

本文将从搭设内脚手架的选择、材料准备、搭设流程、安全措施和质量验收等五个大点展开阐述。

正文一、内脚手架的选择1. 根据建筑结构的类型和高度选择合适的内脚手架类型。

2. 考虑施工作业的需求和现场条件,选择适宜的内脚手架规格。

3. 与设计单位和监理单位进行沟通,确认内脚手架的选择是否满足要求。

二、材料准备1. 调查材料市场供应情况,选择质量可靠的内脚手架材料。

2. 根据内脚手架规格和工程需求,准备足够的支架、扣件、横杆和纵杆等所需材料。

3. 对准备的材料进行质量检查,确保符合相关标准。

三、搭设流程1. 制定详细的内脚手架搭设方案,包括搭设顺序和步骤。

2. 依据搭设方案,先进行基础处理和基础支撑工作,确保搭设的稳固和安全。

3. 按照先上部分后下部分、先外后内的原则,逐层搭设内脚手架的标准支撑结构。

4. 在搭设过程中进行严格的质量检查,确保每个节点和连接处的结构牢固可靠。

5. 完工后及时清理施工现场,确保内脚手架的安全和整洁。

四、安全措施1. 制定明确的安全操作规范,确保操作人员的安全意识和行为规范。

2. 确保搭设过程中的安全防护措施,如防护网、防护栏杆等的设置和使用。

3. 搭设高度超过一定限定高度时,应安装适当的安全设施,如安全吊篮等。

4. 定期检查内脚手架的使用状况,及时修复和更换损坏的部件。

5. 做好内脚手架的施工组织和管理工作,确保每个施工工序的安全可控。

五、质量验收1. 根据相关标准和规范进行内脚手架的质量验收。

2. 检查内脚手架搭设的水平度、垂直度和固定牢固度等关键指标。

3. 对内脚手架的材料和连接节点进行抽样检测,确保符合标准。

4. 检查内脚手架的防腐和防水处理情况,确保施工质量和使用寿命。

5. 编制内脚手架质量验收报告,记录重要的验收结果和问题,并提出改进意见。

脚手架施工方案(通用3篇)

脚手架施工方案(通用3篇)

脚手架施工方案(通用3篇)脚手架施工方案篇一一、现场情况:本工程由于较造价低。

现时周转材料紧缺,租赁困难。

据上述情况结合周边兄弟单位同样高度结构使用单排落地式脚手架的施工情况,我项目部决定采用此种脚手架,但在确保施工安全的情况下使用,认真验标,弥补其薄弱环节,确保外单排脚手架的安全使用性。

二、材料材质和规格:1、钢管规格采用外径48mm,壁厚3mm,无缝钢管立杆及大横杆长度4~6m,小横杆长度2.5~3m,夹管1.5~3m。

2、扣件用可锻铸铁铸造的直角扣件,回转扣件和对接扣件。

3、架板采用标准立放竹片脚手板。

4、安全网选用平网壹五00×6000,立网1800×5500密目型尼龙安全网。

三、脚手架架立方案的选定:根据上述钢质和单排脚手架一般限高在35m左右的要求,必须采用其它措施来进行弥补,确保脚手架的安全使用性能。

1、立杆间距根据实际应用在1.8m ,大横杆上下间距在1.5m左右。

2、每隔一跨,设一组与柱拉结杆加固,每四跨双排小横杆带夹管加固一组,以增强钢架的整体刚度和稳度。

四、搭设程序:1、地基处理---摆放垫木--按立杆间距排放底垫---放置扫地杆---逐根竖立立杆---安装第一步与首层墙、柱拉筋横杆、夹管---安一步大横杆---设连墙杆--安一步小横杆加装临时斜撑---安三、四步大横杆---设连墙杆---接拉杆---加设剪力撑---拮安全网---铺脚手板---设栏杆、拮脚手板---随高度挂合格的安全网----加斜拉钢丝绳五、基础做法要求:距外墙皮2.1 m宽范围,素土分层夯实,距架体、外立杆0.8m处做阴沟排水。

垫木采用平行外墙体铺垫。

六、架体搭设要求:1、立杆间距1.8m,水平横向拉杆间距1.5,纵向横杆间距≤1.3m,外墙柱锚拉每隔一柱拉结一组,山墙遇柱时应全部拉接加固。

2、立杆的接头位置,相邻杆要错开,并布置在不同步距内,其接头距大横杆的距离≤1/3步距,采用对接,不得搭接。

单排脚手架施工方案(完整版)

单排脚手架施工方案(完整版)

单排脚手架施工方案一、工程概况:本工程为框架结构、层数为六层。

建筑面积7800㎡。

本工程建筑物总长为 81.32米,总宽为 15米,呈一字形布置 ,南北朝向。

建筑物总高为20.03米,地面以上主体六层,层高为 3米。

随同主体结构工程进度,搭设外单排安全防护钢管脚手架,每隔一层设安全水平兜网防护,每隔三层设杨木板安全水平防护。

且在楼板四周敞开处搭设单排脚手架,挂高密目安全网防护。

脚手架高度 22米。

二、施工前准备工作:1.材质要求:1.1.1钢管:必须具备质量合格证,钢管材质检验报告,钢管一律采用Ф 48×3.5( mm)焊接钢管,表面应平直光滑,不应有分层、裂缝、压痕、划道和硬弯,钢管外径、壁厚、端面等的偏差必须符合规范要求,钢管弯曲变形在端部弯曲部分长不超过 1.5米,弯曲值不大于 5mm,立杆弯曲值小于 3mm,钢管端面应平整,所有钢管除锈刷防锈漆外,剪刀撑再刷成“红白杆” ,其他钢管刷“黄黑杆”。

1.1.2扣件:新扣件应有生产许可证,法定检测单位的测试报告和产品质量合格证,旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换,新旧扣件应进行防锈处理。

当扣件夹紧钢管时,开口处的最小距离应在 5 mm~10mm 之间。

扣件分对接扣件、旋转扣件和十字扣件。

各种型号扣件分类堆放保存,正确使用。

1.1.3脚手板:钢脚手板应有产品质量合格证,不得有裂缝、开焊与硬弯,板面桡曲不大于 12mm,板面扭曲不大于 10mm,必须进行防锈处理。

杨木板做脚手板时,厚度应大于 5cm,宽度大于 20cm。

1.2根据工程总进度计划,制定出各阶段钢管、扣件、脚手板等周转材料的需用量。

根据各阶段计划,提前向租赁公司租赁,进场后按规格、型号分开堆放,严禁混乱堆放。

1.3搭设高处作业用的钢管脚用塔机吊运至指定地点。

并准备专用的御料平台。

1.4架子工,必须是由专门培训合格,并取得资职上岗证的工人。

脚手架施工方案(3篇)

脚手架施工方案(3篇)

第1篇一、前言脚手架作为一种临时性建筑设施,广泛应用于建筑施工、装修、拆除等工程中。

为了确保施工安全和质量,制定一套科学、合理的脚手架施工方案至关重要。

本方案针对某建筑工程脚手架施工进行详细规划,旨在为施工人员提供安全、高效的工作环境。

二、工程概况1. 工程名称:某住宅楼建筑工程2. 工程地点:某市某区某街道3. 工程规模:建筑面积约2万平方米,建筑高度约18米4. 施工周期:预计工期为6个月5. 脚手架施工内容:包括主体结构施工、装饰装修施工、屋面施工等三、脚手架施工方案1. 施工原则(1)安全第一,预防为主,综合治理。

(2)确保脚手架施工质量,满足施工需求。

(3)合理布局,提高施工效率。

2. 脚手架类型及选材(1)脚手架类型:本工程采用钢管扣件式脚手架。

(2)选材:选用符合国家标准的Q235B钢材,钢管壁厚不小于3.5mm,扣件应符合GB15831-2006《钢管扣件式脚手架》标准。

3. 脚手架搭设要求(1)基础处理:根据地基承载力要求,采用C15混凝土进行基础垫层,厚度不小于100mm。

(2)立杆:立杆采用Φ48×3.5mm钢管,立杆间距不大于1.5m,立杆底部设置底座,底座应与基础垫层牢固连接。

(3)横杆:横杆采用Φ48×3.5mm钢管,横杆间距不大于1.2m,与立杆采用扣件连接。

(4)斜撑:斜撑采用Φ48×3.5mm钢管,与立杆成45°~60°角,斜撑间距不大于4m。

(5)剪刀撑:剪刀撑采用Φ48×3.5mm钢管,与立杆成45°~60°角,剪刀撑间距不大于6m。

(6)连墙件:连墙件采用Φ48×3.5mm钢管,与主体结构采用焊接或螺栓连接,连墙件间距不大于3m。

(7)平台板:平台板采用12mm厚竹胶板或木胶板,满铺于横杆上,平台板应平整、牢固。

4. 脚手架搭设顺序(1)基础处理:平整场地,浇筑混凝土基础垫层。

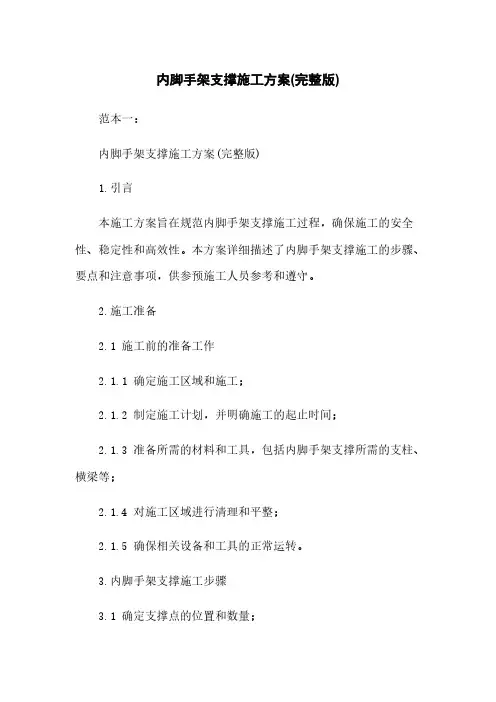

内脚手架支撑施工方案(完整版)

内脚手架支撑施工方案(完整版)

内脚手架支撑施工方案(完整版)范本一:内脚手架支撑施工方案(完整版)1.引言本施工方案旨在规范内脚手架支撑施工过程,确保施工的安全性、稳定性和高效性。

本方案详细描述了内脚手架支撑施工的步骤、要点和注意事项,供参预施工人员参考和遵守。

2.施工准备2.1 施工前的准备工作2.1.1 确定施工区域和施工;2.1.2 制定施工计划,并明确施工的起止时间;2.1.3 准备所需的材料和工具,包括内脚手架支撑所需的支柱、横梁等;2.1.4 对施工区域进行清理和平整;2.1.5 确保相关设备和工具的正常运转。

3.内脚手架支撑施工步骤3.1 确定支撑点的位置和数量;3.2 安装支撑点;3.3 安装支撑杆和横梁;3.4 调整支撑杆和横梁的高度和水平度;3.5 固定支撑杆和横梁;3.6 安装安全防护设施。

4.施工注意事项4.1 在安装过程中,严禁超载;4.2 安装过程中,要保持支撑杆和横梁的水平度;4.3 安装过程中,要确保支撑点的稳定性;4.4 在安装过程中,要注意安全防护,确保施工人员的安全。

5.施工结束5.1 完成内脚手架支撑施工后,进行验收;5.2 清理施工现场,保持整洁;5.3 归还或者妥善保管使用的工具和设备;5.4 撤离施工区域。

6.附件本文档涉及附件,包括施工计划、材料清单等,请参考相关附件。

7.法律名词及注释本文所涉及的法律名词及注释,请参考相关法律条文。

范本二:内脚手架支撑施工方案(完整版)1.引言本施工方案旨在规范内脚手架支撑施工过程,确保施工的安全性、稳定性和高效性。

本方案详细描述了内脚手架支撑施工的步骤、要点和注意事项,供参预施工人员参考和遵守。

2.施工准备2.1 施工前的准备工作2.1.1 确定施工区域和施工;2.1.2 制定施工计划,并明确施工的起止时间;2.1.3 准备所需的材料和工具,包括内脚手架支撑所需的支柱、横梁等;2.1.4 对施工区域进行清理和平整;2.1.5 确保相关设备和工具的正常运转。

内脚手架支撑施工方案(完整版)(一)2024

内脚手架支撑施工方案(完整版)(一)2024

内脚手架支撑施工方案(完整版)(一)引言概述:本文旨在提供一种完整的内脚手架支撑施工方案,以指导相关施工人员完成内脚手架的搭设工作。

内脚手架是建筑施工中常见的一种临时性支撑结构,它对于施工人员的安全和工作效率至关重要。

通过本文所提供的方案,施工人员可以了解内脚手架支撑施工的具体步骤和注意事项,从而保证内脚手架的安全性和稳定性,提高施工效率。

正文:1. 内脚手架支撑施工的准备工作- 了解施工现场的具体情况,包括建筑结构和承重要求。

- 测量和确定内脚手架的搭设位置和高度。

- 检查施工材料,确保其质量和完整性。

- 完善施工计划,明确施工进度和工作分工。

2. 内脚手架支撑施工的材料准备- 选择合适的脚手架材料,如钢管、脚手板等。

- 检查脚手架材料的质量和规格,确保其符合相关标准。

- 进行脚手架材料的清点和统计,确保数量充足。

3. 内脚手架支撑施工的具体步骤- 搭设内脚手架的起始和结束支架,确保其固定牢固。

- 搭设脚手架的立杆和横杆,按照设计要求进行布置。

- 安装脚手架的连接件,保证连接稳固。

- 安装脚手架的固定件,如斜撑和支撑杆等,增加其稳定性。

4. 内脚手架支撑施工的安全措施- 在施工现场设置明显的警示标志,提醒他人注意脚手架施工。

- 严格按照操作规程进行施工,避免操作不当带来的安全隐患。

- 做好脚手架的防滑措施,如安装防滑板和防滑垫等。

- 保持脚手架的清洁和整齐,防止杂物堆积和滑倒。

5. 内脚手架支撑施工的检查与验收- 定期对脚手架进行检查,发现问题及时修复或更换。

- 对脚手架的搭设和施工进行验收,确保其符合相关要求。

- 记录脚手架搭设和施工的过程和结果,作为后续工作的参考。

总结:通过本文所提供的内脚手架支撑施工方案,施工人员可以系统地进行内脚手架的搭设工作。

在准备工作、材料准备、具体施工步骤、安全措施和检查与验收等方面,本文提供了详细的指导和要点。

施工人员在实际操作中应严格按照方案进行施工,并注意安全事项,确保内脚手架的稳定性和安全性。

(完整)脚手架专项施工方案

(完整)脚手架专项施工方案

目录一、编制依据------------------------------------------------------------- 2二、工程概况------------------------------------------------------------- 2三、总体筹划及施工部署--------------------------------------------------- 2四、搭设流程及施工工艺--------------------------------------------------- 3钢管落地脚手架------------------------------------------------------- 3五、材料选择及构造要求--------------------------------------------------- 6钢管落地脚手架------------------------------------------------------- 7六、劳动力安排----------------------------------------------------------- 8七、脚手架检查与验收----------------------------------------------------- 8八、脚手架搭设安全技术措施----------------------------------------------- 9普通脚手架----------------------------------------------------------- 9九、脚手架拆除安全技术措施----------------------------------------------- 9十、节点详图------------------------------------------------------------ 10十一、设计计算---------------------------------------------------------- 10脚手架专项施工方案一、编制依据1、依据咸丰县人民法院黄金洞法庭工程施工设计图纸;2、依据《咸丰县人民法院黄金洞法庭工程施工组织设计》;3、各类参考规范、图书:《建筑施工计算手册》江正荣著中国建筑工业出版社;《建筑施工手册》第四版中国建筑工业出版社;《钢结构设计规范》GB50017—2003 中国建筑工业出版社;《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社;《建筑结构荷载规范》GB50009-2001中国建筑工业出版社;《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011 中国建筑工业出版社;《建筑地基基础设计规范》GB50007—2002中国建筑工业出版社;《建筑施工安全检查标准》JGJ59—2011中国建筑工业出版社;二、工程概况咸丰县人民法院黄金洞法庭工程;工程建设地点:黄金洞街上;属于框架结构;地上3层;建筑高度:10。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1-脚手架施工方案(完整)东风本田汽车有限公司生产能力扩建项目综合动力站房工程脚手架专项方案编制人:审核人:审批人:湖北惠坤建设有限公司二0一七年十一月二十九日目录第一章项目概况 (4)第一节编制依据 (4)第二节工程概况 (4)第二章施工部署 (4)第一节组织机构 (4)第二节设计总体思路 (5)第三节劳动力准备 (5)第四节材料准备 (5)第五节机具准备 (5)第六节技术准备 (5)第七节脚手架构造要求 (5)第三章脚手架的施工工艺 (7)第一节落地脚手架搭设施工工艺 (7)第二节落地脚手架搭设要求 (7)第三节脚手架的拆除施工工艺 (11)第四节脚手架搭设参数 (11)第四章工程目标和验收标准 (12)第五章安全文明施工保证措施 (12)第六章脚手架上施工作业的安全技术措施 (13)第八章脚手架拆除的安全技术措施 (13)第九章文明施工要求 (14)第十章应执行的强制性条文 (15)第一章项目概况第一节编制依据1.1、综合动力站房工程承包工程施工合同文件;1.2、业主提供的本工程施工图。

1.3、国家现行有关工程施工和验收的标准、规范、规程、图集:1.4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)1.5、《建筑结构荷载规范》(GB 50009-2001)1.6、《钢管脚手架扣件标准》(GB 15831-2006)1.7、《建筑结构静力计算手册》1.8、《钢结构设计规范》(GB 50017-2003)1.9、《碳素结构钢》(GB/T 700-2006)第二节工程概况工程名称:东风本田汽车有限公司生产能力扩建项目-综合动力站房建设地点:本项目位于武汉经济技术开发区东临枫树五路,北临珠山湖大道。

占地面积:4761.15m(含水池)总建筑面积:5110m建筑层数:主体为单层建筑,辅房局部为二层建筑。

建筑高度:主体10.550m,局部二层辅房建筑高度:9.220m建筑室外地面至其檐口与屋脊的平均高度结构类型:主体结构形式为门式钢架结构,贴建辅房为钢筋混凝土框架结构,设计合理使用年限为50年。

本工程属于综合动力站房工程。

工程分为变配电间及空压站、制冷站、辅房三大施工段进行。

其中辅房需要进行脚手架搭设施工,本工程一层结构层高4.87米,二层4.43米,一层底坪标高为-0.50,二层标高为4.370、屋面标高为8.800。

第二章施工部署第一节组织机构2.1.1、脚手架搭设由该区域安全负责人组织实施,其他人员配合。

2.1.2、脚手架所需材料、劳动力计划均由该区域施工负责人编制,材料员负责组织进场。

技术交底工作由施工工长负责。

项目经理(徐艺轩)安全负责(肖亮)材料员(毛胜清)工长(程序)第二节设计总体思路本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求,均选择落地式双排外墙脚手架脚手架,以满足建筑物施工过程中模板支撑、操作和安全防护的需要。

第三节劳动力准备搭设阶段共需架子工6名,维护阶段共需架子工4名,拆除阶段共需外架工10名。

所有架子工均需持证上岗。

搭设阶段安排2名测量放线工配合。

第四节材料准备本工程外架所用的钢管、扣件、基础垫板、脚手架板和其它材料由项目部自行采购。

第五节机具准备搭、拆架子所需机具主要有架子扳手、吊线,由架子工自备。

第六节技术准备施工前应按要求向架子工作好技术交底。

人员变动后应重新交底。

第七节脚手架构造要求2.7.1、总的设计尺寸双排外墙脚手架:立杆纵距1.5m(局部有所调整,但均不大于1.5m),横距1.05m(可平铺三块脚手架板,每块脚手架板宽250mm),内排架步距1.8m,外排架步距0.9m,脚手架限高取12m。

外排架内侧设全封闭密目安全网(每10cm×10cm2300孔)。

2.7.2、纵向水平杆纵向水平杆要求设置在立杆内侧,长度不宜小于三跨。

接长宜使用扣件对接。

对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3。

接长如采用搭接,搭接长度不应小于1m,应等间距设置3个旋转扣件固定。

本工程使用脚手架板,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。

2.7.3、横向水平杆作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。

横向水平杆两端均应采用直角扣件固定在纵向水平杆上。

横向水平杆靠墙一端外伸长度不小于300mm,以满足铺一块脚手板的要求。

靠墙一端离外墙装饰面距离不大于100mm。

2.7.4、脚手板作业层脚手板应铺满、铺稳,离开外墙装饰面150mm。

脚手板应设置在三根横向水平杆上。

脚手板的铺设可对接平铺,也可搭接铺设,搭接时接头必须支在横向水平杆上。

作业层端部脚手板探头长度取150mm,板长两端应与支承杆可靠固定。

2.7.5、立杆内立杆距外墙边400mm。

每根立杆底部应设置垫板。

相邻立杆的对接扣件不得在同一高度内。

下端第一根立杆交错用6m杆和3m杆相互错开。

2.7.6连墙件为了便于施工,本工程采用刚性连墙件,连墙件水平方向沿每根框架柱设置,高度方向隔步设置。

本工程连墙件拉结在框架柱上。

立杆安装时,宜尽量选择靠近框架柱的位置,以满足JGJ130-2001中6.4.2连墙件“宜靠近主节点设置,偏离主节点的距离不应大于300mm”(不属于强制性条文)的要求。

连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。

2.7.7、门洞脚手架应在安全通道出入口处设置门洞。

门洞处挑空一根立杆。

门洞处的空间桁架,除下弦平面外,应在其余5个平面内设置斜腹杆。

斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于150mm。

2.7.7、剪刀撑剪刀撑在外侧立面整个长度和高度连续设置,斜杆与地面的倾角按45°控制。

每道剪刀撑宽度不应小于4跨。

剪刀撑斜杆的接长宜采用搭接。

搭接长度不应小于1m,应等间距设置3个旋转扣件固定。

2.7.8、扣件螺栓拧紧扭力矩不应小于m N ⋅40,且不应大于m N ⋅65。

主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm 。

对接扣件开口应朝上或朝内。

各杆件端头伸出扣件盖板边缘的长度不应小于100mm 。

2.7.0、基础根据项目特点,本工程脚手架基础采用木垫板进行。

立杆底部应垫厚度≥50mm 厚木板,木板长度不少于2跨平行于墙面布置基础外侧设置排水沟,并保证排水通畅。

第三章 脚手架的施工工艺第一节 落地脚手架搭设施工工艺3.1.1、落地脚手架搭设的工艺流程:场地平整→夯实→定位设置通长立杆垫板→排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装连墙件→扎安全网→作业层铺脚手板和挡脚板。

3.1.2、根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记。

用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记。

垫板应准确地放在定位线上,垫板必须铺放平稳,不得悬空。

3.1.3、在搭设首层脚手架的过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。

当脚手架操作层高出连墙件两步时,应采取临时稳定措施,直到连墙件搭设完毕后方可拆除。

3.1.4、脚手架宜先立内排立杆,后立外排立杆。

每排立杆宜先立两头的,再立中间的一根,互相看齐后,立中间部分各立杆。

双排架内、外排两立杆的连线要与墙面垂直。

立杆接长时,宜先立外排,后立内排。

第二节 落地脚手架搭设要求3.2.1、脚手架材质脚手架材料采用φ48×3.5钢管,每根钢管重量不大于25kg,新钢管应有材质报告及质量检验报告。

其应光滑平直,不应有裂纹、结巴、分层、错位、硬弯、毛刺、压痕等,必须涂有防锈漆。

其示意如图2-1。

图2-1 脚手架材料示意图3.2.2、脚手架基础1、脚手架地基与基础施工,根据脚手架的搭设高度及现场土质情况,立杆底部应垫厚度≥50mm厚木板,木板长度不少于2跨平行于墙面布置基础外侧,不得有积水。

2、脚手架底部必须设置纵、横扫地杆。

纵向扫地杆采用直角扣件固定在底座上皮200mm 处的立杆上。

横向扫地杆采用直角扣件固定紧靠在纵向扫地杆下方的立杆上。

当立杆基础不在同一高度时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高差不应大于1米,靠边坡上方的立杆轴线到边坡的距离不用小于500mm。

图2-3 纵、横扫地杆构造图3、当脚手架基础有管沟、设备基础时。

在脚手架使用过程中不应进行开挖,否则采取加固措施,不得在脚手架基础及临近区域进行挖掘作业。

3.2.3、立杆1、脚手架立杆采用φ48×3.5钢管,根据不同类型其立杆搭设步距纵距不一致,根据本工程特点双排外墙脚手架采用步距为1.5米,纵矩1.8米,横矩1.2米。

2、立杆的对接头必须采用对接扣件进行。

图2-4 脚手架搭设示意图3.2.4、纵向水平杆、横向水平杆纵向水平杆设置在立杆内侧,其长度不小于3跨,采用对接扣件连接,也可采用搭接。

向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不宜大于纵距的1/3(图6.2.1-1);2)搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm;3)当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;当使用脚手板时,纵向水平杆应采用直角扣件固定在横向水平杆上,并应等间距设置,间距不应大于400mm(图6.2.1-2)。

横向水平杆的构造应符合下列规定:1 主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除;2 作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2;3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定在纵向水平杆上,另一端应插入墙内,插入长度不应小于180mm;4 使用脚手板时,双排脚手架的横向水平杆的一端,应用直角扣件固定在立杆上;单排脚手架的横向水平杆的一端,应用直角扣件固定地立杆上,另一端插入墙内,插入长度亦不应小于180mm。

3.2.5、脚手板的设置应符合下列规定:1 作业层脚手板应铺满、铺稳,结构施工时脚手板离开模板外楞外皮距离应不大于100 mm,模板拆除后施工面上脚手板与墙面的距离应采取全封闭措施。
