楼宇设备监控系统介绍
智能楼宇监控系统的功能和实际应用
智能楼宇监控系统的功能和实际应用智能楼宇监控系统是一种借助先进的技术手段来实现楼宇内各种设备、设施和环境的监控和管理的系统。
它可以通过网络连接，实时收集、处理和传输楼宇内各种数据信息，以提供高效、安全、可靠的楼宇管理服务。
本文将介绍智能楼宇监控系统的功能以及它在实际应用中的优势和应用场景。
一、智能楼宇监控系统的功能1. 实时监控功能：智能楼宇监控系统能够监测楼宇内的各种信息，包括温度、湿度、照明、供电等设备状态，以及门禁系统、消防系统等安全设施的运行情况。
通过实时监控，系统可以提前发现和解决问题，保障楼宇的正常运行。
2. 数据采集与分析功能：智能楼宇监控系统能够对楼宇内各种数据进行采集，并进行深度分析。
通过对数据的整合和分析，可以获取楼宇的运行状态和趋势，为楼宇管理者提供决策支持和优化建议。
3. 能源管理功能：智能楼宇监控系统可以对楼宇内的能源使用情况进行监测和控制，包括电力、水资源等。
通过精确的数据采集和计量，系统可以实现能源消耗的实时监控和管理，帮助楼宇实现节能减排的目标。
4. 安防管理功能：智能楼宇监控系统通过视频监控和入侵报警等手段，可以实现楼宇内的安全管理和预警。
系统可以自动检测异常情况，并及时向相关人员发送报警信息，保障楼宇安全。
5. 设备维护管理功能：智能楼宇监控系统可以对楼宇内的设备进行远程监控和维护。
通过对设备的实时状态进行监测，系统可以及时发现设备故障并进行维修，提高设备的可用性和寿命。
二、智能楼宇监控系统在实际应用中的优势1. 提高楼宇管理效率：智能楼宇监控系统能够自动化、集中化地管理楼宇内的各项设备和设施。
通过实时数据的监控和分析，可以及时发现问题并采取针对性的措施，提高楼宇管理的效率。
2. 降低运营成本：智能楼宇监控系统可以实现对各种资源的精细化管理，包括能源、设备维护等方面。
通过对资源的优化配置和使用，可以降低楼宇的运营成本，提高投资回报率。
3. 增加安全性：智能楼宇监控系统能够对楼宇内的安全隐患进行实时监测和预警，及时发现并解决问题。
楼宇自控系统八大功能
国内高层建筑不断兴建，而内部的建筑设备也是大量的，为了提高设备利用率，合理地使用能源，加强对建筑设备状态的监视等，自然地就提出了楼宇自动化控制系统。
下列，详细介绍楼宇自控系统八大功能：一、供电系统监控功能大楼内的供电是考核智能大厦服务质量的重要指标，通常要对大楼内的供电变压器、高压侧供电参数、低压侧供电参数进行监测。
1、变压器温度监测：实时监测供电变压器的温度，将采集的温度值存入数据库中，为数据查询和曲线输出提供依据。
2、供电高压侧监测：对供电高压侧的电压、电流进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。
3、供电低压侧监测：对供电低压侧的电压、电流、功率因数进行实时监测，将采集数值存入数据库，为数据查询和曲线输出提供依据。
4、报警功能：变压器超温、高、低压侧过电压、过电流时输出故障报警。
5、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
二、照明系统监控功能大楼内照明也是进行智能化管理的项目之一，对照明实施监控，主要是为了更好地节约能源，利用预先安排好的时间程序对照明进行自动控制。
1、公共区照明监控：采用定时程序控制，实施启停控制、运行状态、故障报警、累计运行时间。
2、生活区照明监控：采用定时程序控制，实施启停控制（其中泛光照明只是在节假日中投入）、运行状态、故障报警、累计运行时间。
3、办公区照明监控：对正常工作日、双休日、节假日采用不同的时间控制，根据照度传感器采集的数据进行调光控制，实施启停控制、运行状态、故障报警、累计运行时间。
4、事故照明：出现紧急事故时自动启动事故照明，并发出报警。
5、报警功能：各个区域的照明故障报警，紧急事故的报警（启动事故照明）。
6、显示打印：动态运行流程画面、数据查询、运行曲线、故障报表、数据报表。
7、区街和泛光照明：采用定时程序控制，实施启停控制、运行状态、故障报警、累计运行时间。
三、送排风系统监控功能大楼内的送风、排风系统均实施统一管理，可由DDC 控制器按照预制的时间程序运行。
建筑设备监控系统
建筑设备监控系统简介建筑设备监控系统是一种用于监控和管理建筑物内的各种设备和系统的技术方案。
它通过使用传感器、数据采集和分析以及网络通信等技术手段，实现对建筑设备的实时监测、数据分析和远程控制。
功能建筑设备监控系统通常具有以下功能：实时监控该系统可以连接到建筑物内的各种设备，如空调、电梯、照明等，并实时监测它们的运行状态。
通过收集各种传感器数据，系统可以实时检测设备的温度、湿度、电压、电流等关键参数，并将这些数据展示在用户界面中。
故障预警建筑设备监控系统可以通过分析历史数据和实时数据，检测设备潜在的故障风险。
一旦系统发现设备存在故障风险，它会自动发出警报并通知相关人员，以便及时采取措施进行维修。
远程控制建筑设备监控系统可以通过网络远程控制建筑内的各种设备。
用户可以通过手机、电脑等终端设备，实时监控设备状态并远程控制设备的开关、模式等参数。
数据分析建筑设备监控系统还可以对设备运行数据进行统计和分析。
通过分析设备的运行状况，系统可以帮助用户发现设备的运行问题，并提供相应的解决方案。
运行原理建筑设备监控系统通常由以下几个组成部分：传感器传感器是建筑设备监控系统的核心组件。
它们可以安装在建筑物的各个位置，用于实时监测设备的运行状态。
常见的传感器类型包括温度传感器、湿度传感器、压力传感器等。
数据采集建筑设备监控系统通过连接传感器，实时采集和记录设备的运行数据。
数据采集可以通过有线或无线方式进行，具体取决于建筑物的布局和设备的分布情况。
数据传输和存储采集到的数据可以通过网络传输到云端或本地服务器，并进行存储。
数据的传输和存储通常采用安全的通信协议和数据加密技术，以保证数据的安全性和完整性。
数据分析与展示采集到的数据可以通过数据分析算法进行处理，并得出结论和预测。
这些分析结果可以展示在用户界面上，帮助用户了解设备的运行状况和性能指标。
应用场景建筑设备监控系统在各种建筑物中都有广泛的应用，包括商业大楼、办公楼、公共设施等。
楼宇自控安防网络监控系统的组成

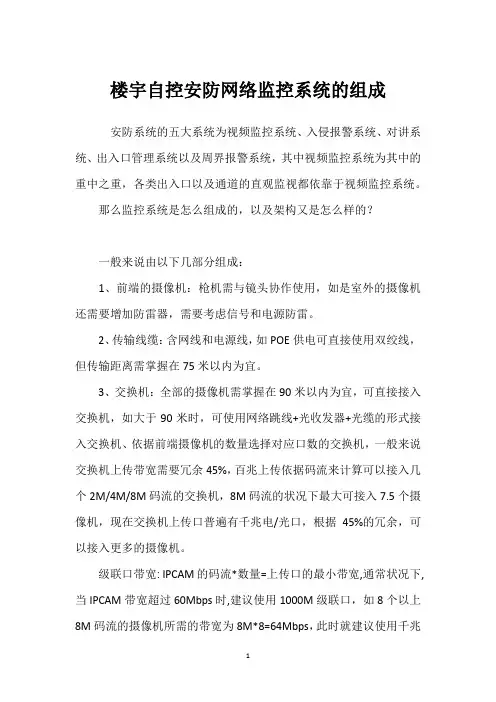

楼宇自控安防网络监控系统的组成安防系统的五大系统为视频监控系统、入侵报警系统、对讲系统、出入口管理系统以及周界报警系统，其中视频监控系统为其中的重中之重，各类出入口以及通道的直观监视都依靠于视频监控系统。
那么监控系统是怎么组成的，以及架构又是怎么样的？一般来说由以下几部分组成：1、前端的摄像机：枪机需与镜头协作使用，如是室外的摄像机还需要增加防雷器，需要考虑信号和电源防雷。
2、传输线缆：含网线和电源线，如POE供电可直接使用双绞线，但传输距离需掌握在75米以内为宜。
3、交换机：全部的摄像机需掌握在90米以内为宜，可直接接入交换机，如大于90米时，可使用网络跳线+光收发器+光缆的形式接入交换机、依据前端摄像机的数量选择对应口数的交换机，一般来说交换机上传带宽需要冗余45%，百兆上传依据码流来计算可以接入几个2M/4M/8M码流的交换机，8M码流的状况下最大可接入7.5个摄像机，现在交换机上传口普遍有千兆电/光口，根据45%的冗余，可以接入更多的摄像机。
级联口带宽: IPCAM的码流*数量=上传口的最小带宽,通常状况下,当IPCAM带宽超过60Mbps时,建议使用1000M级联口，如8个以上8M码流的摄像机所需的带宽为8M*8=64Mbps，此时就建议使用千兆级联口。
4、光传输附件：其中包括光模块，光缆，光跳线，尾纤，对应接口耦合器(如SC-LC,LC-LC等等)，光纤配线架或配线箱等。
5、核心交换机：依据前端的接入交换机，以及摄像机数据交换量得出的总带宽量来选择合适的交换机。
以下给出交换机的包转发率以及背板带宽的计算方法。
包转发率：一个100M口的包转发率为0.1488Mpps/s，以此类推千兆或万兆口的包转发率。
而一个摄像机的包转发率约为2.6Kbps，完全满意要求。
背板带宽=端口数*端口速度*2, 如24口百兆核心交换机(含两个千兆口)带宽为(24*100*2+2*1000*2)/1000=8.8Gbps/S 。
智能楼宇综合管理系统说明书

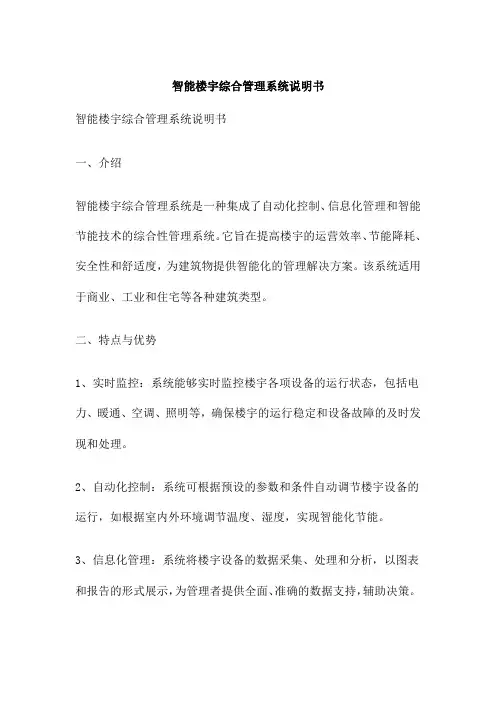

智能楼宇综合管理系统说明书智能楼宇综合管理系统说明书一、介绍智能楼宇综合管理系统是一种集成了自动化控制、信息化管理和智能节能技术的综合性管理系统。
它旨在提高楼宇的运营效率、节能降耗、安全性和舒适度，为建筑物提供智能化的管理解决方案。
该系统适用于商业、工业和住宅等各种建筑类型。
二、特点与优势1、实时监控：系统能够实时监控楼宇各项设备的运行状态，包括电力、暖通、空调、照明等，确保楼宇的运行稳定和设备故障的及时发现和处理。
2、自动化控制：系统可根据预设的参数和条件自动调节楼宇设备的运行，如根据室内外环境调节温度、湿度，实现智能化节能。
3、信息化管理：系统将楼宇设备的数据采集、处理和分析，以图表和报告的形式展示，为管理者提供全面、准确的数据支持，辅助决策。
4、智能节能：系统通过优化设备运行、合理调配资源，实现能源的高效利用，降低能源消耗和运营成本。
5、安全性高：系统具有防火、防盗等安全功能，可提前发现安全隐患，确保楼宇和人员安全。
6、舒适度高：系统能够根据人体舒适度需求，调节室内环境，提高居住和工作环境的舒适度。
三、组成部分1、硬件设备：包括传感器、执行器、控制器等，用于采集和控制系统设备的运行。
2、软件平台：包括数据采集、处理、存储和分析软件，以及用户界面软件等，为系统提供核心功能和支持。
3、数据通讯：系统采用可靠、高效的通讯技术，实现设备间的数据传输和信息交互。
四、使用方法1、系统安装：根据建筑物的特点和需求，合理布置硬件设备，并安装相应的软件平台。
2、配置：根据建筑物的实际需求，配置系统的运行参数和控制策略。
3、运行维护：系统运行过程中，定期检查硬件设备的运行状态，并及时处理故障；定期更新软件平台，以保障系统的稳定性和安全性。
五、故障排除1、检查硬件设备是否正常运行，如传感器、执行器、控制器等是否接通电源，线路是否连接正常。
2、检查软件平台是否正常运行，如数据采集、处理、存储和分析软件是否出现异常。
楼宇自控系统简介
1、楼宇自控系统简介智能建筑自动化控制系统（BAS）俗称楼控系统，5A建筑中列为首位（楼宇自动化----BA；办公自动化----OA；消防自动化----FA；通信自动化----CA；管理自动化----MA）。
BAS主要对建筑物内机电设备进行管理，是基于现代分布控制理论而设计的集散控制系统，通过网络系统将分布在各监控现场的机电设备进行实时监控。
楼控系统(BAS)主要对以下设备进行监测和控制:冷热源系统、空调系统、新风系统、风机盘管系统、给排水系统、送排风系统、照明系统、供配电系统和电梯设备监测等。
1.1系统概述我们采用楼宇自动化控制系统对酒店内的机电设备进行监控管理，该系统一方面为酒店提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行，节约能源，减低管理费用。
从统计数据来看，空调系统占整个酒店的耗能在50％以上，而酒店装有楼宇自动化系统(BA)以后，可节省能耗约25％，节省管理人员约30％。
现代化酒店内部的机电设备数量急剧增加，这些设备分散在酒店的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。
如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高酒店内工作人员的舒适感和工作效率，长期保持设备的低成本运行。
一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
1.2系统设计依据我们的设计依据是：民用建筑电气设计规范（JGJ/T16-92）招标技术文件相关要求浙大中控OPTISYS楼宇自控产品技术手册自控专业施工图设计文件编制深度的规定（1987）中国电气装置安装工程施工及验收规范（GBJ232-90.92）中国高层民用建筑设计规范（GBJ45-90.92）《空调系统控制》（国标图集02X201-1中国采暖通风与空气调节设计规范（GBJ19-87）中国室内给水排水热水供应设计规范（TJ15-74）中华人民共和国公共安全行业标准（GA38－92）智能建筑设计标准（DBJ08－47－95）电气图用图形符号（GB4728－85）分散型控制系统工程设计规定（HG/T 20573－95）工业自动化仪表工程施工及验收规范（GBJ93－86）智能建筑设计标准（GB/T50314-2006）建筑物防雷设计规范（GB50057-2000）相关产品安装使用手册1.3系统设计原则楼宇自控系统，遵循下述原则：先进性：采用国际上先进的“分布式控制系统”，通过中央监控系统的计算机网络将各层的控制器，现场传感器、执行器及远程通信设备进行联网，实现集中管理和分散控制的综合监控及管理功能。
建筑智能楼宇安防监控系统提供全面高效的楼宇安全管理解决方案
建筑智能楼宇安防监控系统提供全面高效的楼宇安全管理解决方案随着城市的不断发展以及人们对于安全要求的提高，建筑智能楼宇安防监控系统成为了现代社会不可或缺的一部分。
这种系统通过集成各种智能设备和监控技术，提供了全面高效的楼宇安全管理解决方案。
本文将从系统的功能、特点以及应用领域等方面介绍建筑智能楼宇安防监控系统。
一、系统功能建筑智能楼宇安防监控系统具备多项功能，其中包括但不限于以下几点。
1. 实时监控：系统可以通过视频监控设备全方位、全天候地对楼宇进行监控，实时获取楼宇内外的情况。
这不仅有助于发现潜在的安全隐患，还提供了对突发事件的及时响应机制。
2. 报警与预警：系统可以与报警设备进行联动，一旦发生安全事件或异常情况，系统将及时发出警报信号，并将相关信息推送到相关人员手机或电脑端，以便第一时间采取相应的措施。
3. 出入管理：系统可以通过身份识别设备，如刷卡、指纹、人脸识别等方式，对出入楼宇的人员进行管理和控制。
这有效防止了未经授权人员进入楼宇，提高了安全性。
4. 数据存储与分析：系统可以将监控数据进行存储和分析，为楼宇管理者提供数据支持。
通过对数据的分析，可以进一步提升安全防范能力，制定更加科学、高效的安全管理策略。
二、系统特点建筑智能楼宇安防监控系统在功能上有着独特的特点，能够满足不同楼宇的安全管理需求。
1. 高度智能化：系统采用了先进的人工智能技术，通过对视频监控画面进行分析和识别，可以自动侦测异常行为、确定异常事件，并生成报警信息。
智能化的特点可以大大提高安全监控的准确性和效率。
2. 多样化设备：系统支持多种设备的接入，包括高清智能监控摄像头、门禁设备、消防报警器等。
这些设备能够全面覆盖楼宇的安全需求，有效预防和应对各类安全风险。
3. 灵活可扩展：系统的设计考虑到了不同楼宇的规模和需求差异，可以根据实际情况进行定制。
同时，系统还支持模块化的设计，可以根据需要逐步增加监控点，提高系统的可扩展性。
楼控系统
楼宇自动化系统简介楼宇自动化系统也叫建筑设备自动化系统(BuidingAutomationSystem简称BAS)，是智能建筑不可缺少的一部分，其任务是对建筑物内的能源使用、环境、交通及安全设施进行监测、控制等，以提供一个既安全可靠，又节约能源，而且舒适宜人的工作或居住环境。
楼宇自动化系统(BAS)对整个建筑的所有公用机电设备，包括建筑的中央空调系统、给排水系统、供配电系统、照明系统、电梯系统，进行集中监测和遥控来提高建筑的管理水平，降低设备故障率，减少维护及营运成本。
设计楼宇自动化系统的主要目的在于将建筑内各种机电设备的信息进行分析、归类、处理、判断，采用最优化的控制手段,对各系统设备进行集中监控和管理，使各子系统设备始终处于有条不紊、协同一致和高效、有序的状态下运行，在创造出一个高效、舒适、安全的工作环境中，降低各系统造价，尽量节省能耗和日常管理的各项费用，保证系统充分运行，从而提高了智能建筑的高水平的现代化管理和服务，使投资能得到一个良好的回报。
楼宇机电设备监控系统，作为智能建筑楼宇自动化系统非常重要的一部分，担负着对整座大厦内机电设备的集中检测和控制，保证所有设备的正常运行，并达到最佳状态。
组成与基本功能建筑设备自动化系统通常包括暖通空调、给排水、供配电、照明、电梯、消防、安全防范等子系统。
根据我国行业标准，BAS又可分为设备运行管理与监控子系统和消防与安全防范子系统。
一般情况下，这两个子系统宜一同纳入BAS考虑，如将消防与安全防范子系统独立设置，也应与BAS监控中心建立通信联系以便灾情发生时，能够按照约定实现操作权转移，进行一体化的协调控制。
建筑设备自动化系统的基本功能可以归纳如下：(1)自动监视并控制各种机电设备的起、停，显示或打印当前运转状态。
(2)自动检测、显示、打印各种机电设备的运行参数及其变化趋势或历史数据。
(3)根据外界条件、环境因素、负载变化情况自动调节各种设备，使之始终运行于最佳状态。
楼宇自控系统介绍
楼宇自控系统具有自动化、智能化、高效节能、安全可靠等特点，能够提高楼 宇的运行效率和管理水平，降低能耗和维护成本，提升楼宇的舒适度和安全性。
楼宇自控系统的重要性
提高楼宇运行效率
提高安全性
楼宇自控系统能够实现各种设施的集 中监控和管理，提高设施的运行效率 和管理水平，减少人工干预和故障率。
楼宇自控系统具备预警和报警功能， 能够及时发现设施故障和安全隐患， 保障楼宇内人员和财产的安全。
总结词
便捷生活、智能管理
详细描述
在智能家居领域，楼宇自控系统解决方案为家庭提供便 捷的生活方式。通过集成了灯光、空调、窗帘、安防等 设备的控制功能，家庭成员可以方便地实现家居设备的 远程控制和定时管理。此外，智能家居系统还能够根据 家庭成员的生活习惯进行智能调整，提高生活的便利性 和舒适度。同时，家庭能源管理功能可以帮助家庭有效 降低能源消耗和费用支出。
将传感器数据以图形化方式展示，方 便用户直观了解楼宇状态。
报警管理
对异常数据进行报警，及时通知用户 处理。
历史数据查询
提供历史数据查询功能，方便用户分 析楼宇运行状态。
控制策略编辑
允许用户根据实际需求编辑控制策略， 实现个性化控制。
网络通信
数据传输
远程控制
将传感器、控制器、执行器等设备连接成 一个网络，实现数据互通。
案例二
总结词
个性化服务、优质体验
详细描述
某五星级酒店采用具有特色功能的楼宇自控系统，根 据客户需求提供个性化的服务。通过智能客房控制系 统，客人可以自由调节客房内的温度、照明等，提高 居住的舒适度。同时，酒店还利用楼宇自控系统对能 源进行精细化管理，确保在提供优质服务的同时降低 能耗和成本。
《楼宇自控系统》课件
对未来发展的展望与建议
随着物联网、云计算等技术的发展，楼宇自控系统将 进一步实现智能化和集成化，提高对楼宇设备的感知
和调控能力。
输标02入题
未来楼宇自控系统将更加注重人性化、个性化需求， 提高用户体验和舒适度，满足人们对高品质生活的追 求。
01
03
政府和企业应该加大对楼宇自控系统的支持和投入， 加强人才培养和交流，推动相关标准和规范的制定和
06
结语
总结楼宇自控系统的价值与意义
楼宇自控系统是现代智能建筑的重要组 成部分，通过自动化控制技术实现对楼 宇内的设备进行集中管理和监控，提高 楼宇的运营效率和管理水平。
楼宇自控系统能够降低能源消耗和运行成本 ，提高楼宇的可持续性和环保性，符合绿色 建筑的发展趋势。
楼宇自控系统可以提高楼宇的安全 性和可靠性，保障人员和财产的安 全，增强楼宇的综合竞争力。
可编程逻辑控制器（PLC）
具备强大的逻辑运算和编程能力，适用于复杂的 控制需求。
ABCD
分散控制器
嵌入式控制器
集成度高、体积小，适用于小型设备和场景。
执行器技术
电动调节阀
根据控制器指令调节水、气等管道的流量和温度。
电动开关
控制电源的通断，如照明开关、插座等。
03
楼宇自控系统应用场景
办公楼宇
办公楼宇是楼宇自控系统的重要应用 场景之一。通过楼宇自控系统，可以 实现办公楼宇的智能化管理，提高建 筑物的能源利用效率和环境舒适度， 降低运营成本。
楼宇自控系统可以对办公楼宇内的空 调系统、照明系统、电梯系统等进行 智能控制，实现节能减排和绿色环保 的目标。
商业建筑
特点
楼宇自控系统具有自动化、智能化、 集成化、节能环保等特点，能够实现 设备的远程监控、故障预警、数据分 析等功能，提高建筑的管理效率和运 营水平。
楼宇设备监控系统
优点：
VAV空调系统示意图
降低运行能耗方面具有很大的优势；
实现局部区域（房间）的灵活控制 ；
能自动调节送入各房间冷量 ；
室内无过冷过热现象。
变风量的实现方法
(1)风机出口阀门控制 用传动装置改变风机出口蜗壳形态，从 而改变风量。
(2)风机入口导叶片控制 通过风机入口装有的放射可活动叶片 来调节叶片的角度，从而改变风量。
两路市电与自备发电机电源的配电系统
图所示为两路市电与自备电源一级负荷单独分组方案，这种方案是将 消防用电等一级负荷单独分出，并集中一段母线上供电，备用发电机组只对 此段母线提供备用电源。这种方案适宜于城市电网较为稳定，大楼重要负荷 较多的工程。
供配电系统设备
➢ 高压配电柜 ➢ 低压配电柜 ➢ 电力变压器 ➢ 应急柴油发电机组 ➢ 动力配电柜 ➢ 直流操作柜
市电后备与自备发电机后备配电系统
图所示为一路备用市电与一路自备电源负荷不分组方案，这种方案 是负荷不按种类分组，备用电源接到同一母线上，非保证负荷采用失压 脱扣方式甩掉。其特点是结线简单，用电设备末端市电和应急电源回路 两路自切，正常情况下，两路电源只有市电回路带电，应急回路为备用 ，常用于一些重要设备较少的建筑。
高压配电系统
电力的输送和分配，必须母线，开关，配电线路，变压器等组成一定的 供电电路，这个电路就是供电系统的一次结线，即主结线。现代智能楼宇由 于功能上的需要，一般都采用双电源进线，也就是要求有两个独立的电源， 常用的供电方案如图所示。
(a)一备一用方案
(b)同时供电方案
我国目前最常用的主接线方案。高压侧和低压侧 都采用母线分段，可靠性比较高。
负荷分布
智能建筑的用电负荷一般可分为空调，动力，电热，照 明等。动力负荷主要指电梯，水泵，风机，洗衣机等设备。
建筑设备监控系统
• 式中u(t)——调节器的输出；
•
e(t)——调节器的输入，它是测量值与给定值之差；
•
Kp——比例常数，也就是调节器的放大倍数。
PPT文档演模板
建筑设备监控系统
4.1 控制系统基本原理及控制器调节特性
•
•
4 稳态指标
•
稳态指标是衡量控制系统精度的指标，用稳态误差
eSS来表征。稳态误差表征了控制精度，因此稳态误差越
小越好。稳态误差与控制系统本身的特性有关，也与系统
的输入信号的形式有关。
•
5 综合指标
•
在现代控制理论中，如最优控制系统的设计，经常使
用综合性指标来衡量一个控制系统。选择不同的性能指标，
使得系统的参数、结构等也不同。所以，设计时应当根据
•
对于PI调节器，只要有偏差存在，积分调节就不断起
作用。PI调节器能够将比例调节的快速性与积分调节消除
静差的作用结合起来，所以PI调节既克服了单纯比例调节
存在静差的缺点，又避免了积分调节响应慢的缺点，即静
态和动态特性均得到了改善。比例积分调节器特性如图
4.6所示。
PPT文档演模板
建筑设备监控系统
4.1 控制系统基本原理及控制器调节特性
比例调节器的特点是调节速度快、稳定性高、不容易
产生过调节现象。其缺点是调节过程最终有残余偏差，而
且被调参数不能回到给定值，特别是负载变化幅度较大时，
残余偏差更大。对于扰动大且惯性也较大的系统，若采用
单纯的比例调节则很难兼顾动态和静态特性。比例调节通
常用在调节精度要求不太高，调节时允许有残余偏差且工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
具有：
独立的程控能力，独立监控有关现场设备 ； 用于收集现场设备的信息； 联网通信能力；
2、具有的接口 ： ⑴通信接口 ⑵输入接口
DDC接口
模拟量输入(Analogy Input， AI)，温度、湿度、压力、流量等 数字量输入(Digital Input，DI），水流、风速、压差开关 等
楼宇设备监控系统
楼宇设备监控系统又称建筑设备自动化系统 Building Automation System， BAS
楼宇设备 监控系统
是智能楼宇中应用计算机进行监控管理的重要设施。
9.1系统监控原理 楼宇设备监控系统实际上就是一个计算机控制系统 ；
技术：计算机技术、网络通信技术、自动控制技术的综合应用； 目的： 达到舒适、安全、可靠、经济、节能的目的； 网络： 总线型结构 ； 控制结构 ： 集中控制型和集散控制型两种 ；
9.1.3系统的网络结构
系统网络结构可取两种形式：简易型 、复合型 1、简易型结构 采用 RS-485总线
系统网络结构
复合型
2)复合型结构
监控网采用RS-485总线
现场控制网采用现场总线
现场总线
9.1.4现场总线技术在楼宇设备监控系统中的应用
大型的BAS系统 、采用复合型结构 ，
复合型结构 ：
组成：
主要由：
Lonworks节点 路由器 LonTalk协议 Lonworks收发器 Lonworks网络 节点开发器
Lon组成
Lonworks总线的主要特点是: (1)具有开放式的通信协议 -LonTalk通信协议
LON特点
遵循ISO/OSI全部七层模型:
ISO: International Standards Orgnization 国际标准化组织
1、现场总线的特点（开放性与兼容性）
总线特点
1）开放性好、互操作性强、彼此兼容、设置灵活、使用方便;
2）接线十分简单，一对双绞线可以挂接多个设备，节省投资;
3）无极性连接，减少了安装的工作量; 4）系统集成容易，多厂商、多品牌相互兼容。
集散型（DCS)BA系统属于实时控制级总线， 多采用Lonworks总线技术。
OSI: Open Systems Interconnection
7 应用层 6 表达层 5 会话层 4 传输层
3 网络层 2 链路层 1 物理层
开放系统互连
神经元芯 片组成
其神经元芯片中有3 个8位CPU， 组成3个处理器，对应七层
介质访问处理器 ： 第一层 第二层
网络处理器 ：
第三层 第四层 第五层 第六层
Neuron Chip
(3)支持多种通信介质，具有多种软件、硬件模块
通信介质：
双绞线、同轴线、电力线、 红外、无线射频、光纤 等；
网络：
自由拓扑结构，星形、总线型和环 形，允许不同介质类型混合存在。
Lonworks技术产品门类齐全 ： 多种硬、软件 模块和收发器 。
DDC
9.1.5直接数字控制器 (Direct Digital Control， DDC) DDC是分散设置在被控设备附近的调控设备，故又叫现场控制器。
现场控制设备：采用直接数字控制器实行数字控制和模拟控制。
9.1.1系统结构模式
集中控制型
集中控制型和集散控制型两种
1)集中控制型系统 (Con-central Control System， CCS)
主要特点是： 一台计算机完成对整个被：
中央处理主机； 通信网络；
2、 Lonworks现场总线技术
LON总线
Lonworks现场总线技术又称Lon Talk Bus
美国Echelon(爱可龙)公司产品 是一种测控网技术，也是一种工控网技术。
能方便地使计算机与传感器、执行器进行联网。
传输的是数据量较小的检测信号、状态信号和控制信号 。
局部操作网又称为Lonworks网。 (Local Operating Network， LON)
DGP（Data Gathering Panel）数据
收集站（AID）；
检测元件；
执行元件 ；
框图
缺点 ： ▲1风险集中，任何部分的故障都会导致系统不能正 常运，甚至导致整个系统崩溃; ▲2软件系统庞大，潜在的故障风险很大; ▲3变动一点会影响全局，导致系统的可扩展性、可发展性差 ； ▲4管线复杂，施工量大，维护管理困难； ▲5适用于小型系统。
集散控制
2)集散控制型系统 分布控制型系统
当今主流控制技术
( Distributed Control System， DCS)
特点: ◆ 1 集中管理，分散控制 ◆ 2 中央管理计算机只完成系统的管理职能 ; ◆3 多台计算机分别实施不同的控制任务; ◆4 任一台故障，不影响其他，使风险分散，提高了可靠性 ◆5 硬、软件模块化设计，配以容错技术，系统可靠性强； ◆6 控制算法丰富，控制功能齐全，适应多种控制要求；
监控网采用RS-485总线 现场控制网采用现场总线
中央管理计算机 Ethernet， TCP/IP
楼宇智能化管理系统（三级网络）。 IBMS，(Intelligent Building Management System) 现场总线的类型： Lonworks、BACnet、nativeBACnet、 Profibus、CAN等。
应用处理器 ：
第七层
驱动通信子系统硬件和 执行冲突避免算法。
网络变量处理、寻址、 事务处理、证实、背景 诊断、软件计时、网络 管理、函数路径选择等 控制网络通信接口和发 送、 接收数据包。
执行用户编写的操作系统。
(2)具有高度集成的神经芯片
Neuron Chip 3个8位 CPU；编程语言为Neuron C 62个网络变量； 一个网络变量最大长度可达31个字节。
◆7 硬件设备标准化、模块化，配置极为方便，扩展性强； ◆8 便于更改设置及操作使用。
DCS框图
(Direct Digital Control， DDC)
9.1.2楼宇设备监控系统组成
系统组成
楼宇设备监控系统是一个综合性的系统，由以下子系统组成。
1)空调系统--中央空调系统 2)通风系统
3)给排水系统 4)电力设备的监控 5)照明控制 6)电梯设备的监控 7)检测与计量 8)物业管理
