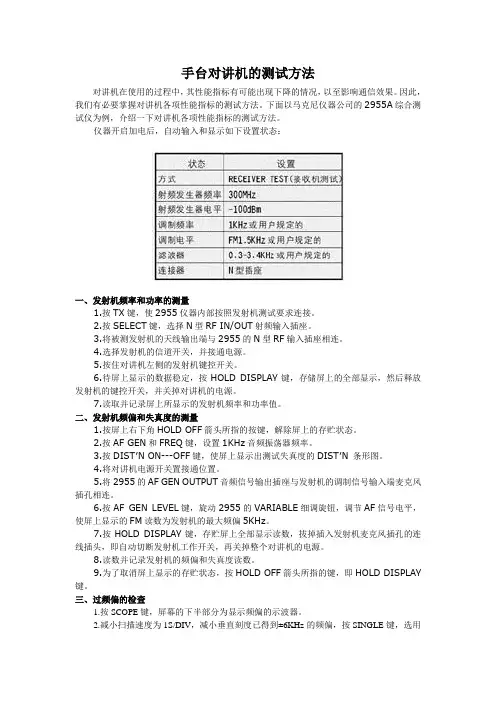

手台对讲机的测试方法
对讲机在使用的过程中，其性能指标有可能出现下降的情况，以至影响通信效果。
因此，我们有必要掌握对讲机各项性能指标的测试方法。
下面以马克尼仪器公司的2955A综合测试仪为例，介绍一下对讲机各项性能指标的测试方法。
仪器开启加电后，自动输入和显示如下设置状态：
一、发射机频率和功率的测量
1.按TX键，使2955仪器内部按照发射机测试要求连接。
2.按SELECT键，选择N型RF IN/OUT射频输入插座。
3.将被测发射机的天线输出端与2955的N型RF输入插座相连。
4.选择发射机的信道开关，并接通电源。
5.按住对讲机左侧的发射机键控开关。
6.待屏上显示的数据稳定，按HOLD DISPLAY键，存储屏上的全部显示，然后释放发射机的键控开关，并关掉对讲机的电源。
7.读取并记录屏上所显示的发射机频率和功率值。
二、发射机频偏和失真度的测量
1.按屏上右下角HOLD OFF箭头所指的按键，解除屏上的存贮状态。
2.按AF GEN和FREQ键，设置1KHz音频振荡器频率。
3.按DIST′N ON---OFF键，使屏上显示出测试失真度的DIST′N 条形图。
4.将对讲机电源开关置接通位置。
5.将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号输入端麦克风插孔相连。
6.按AF GEN LEVEL键，旋动2955的VARIABLE细调旋钮，调节AF信号电平，使屏上显示的FM读数为发射机的最大频偏5KHz。
7.按HOLD DISPLAY键，存贮屏上全部显示读数，拔掉插入发射机麦克风插孔的连线插头，即自动切断发射机工作开关，再关掉整个对讲机的电源。
8.读数并记录发射机的频偏和失真度读数。
9.为了取消屏上显示的存贮状态，按HOLD OFF箭头所指的键，即HOLD DISPLAY 键。
三、过频偏的检查
1.按SCOPE键，屏幕的下半部分为显示频偏的示波器。
2.减小扫描速度为1S/DIV，减小垂直刻度已得到±6KHz的频偏，按SINGLE键，选用
单次扫描。
3.将2955的AF GEN OUTPUT音频信号输出插座与发射机的调制信号出入端麦克风插孔相连，接通被测发射机电源。
4.按AF GEN键和LEVEL键，转动V ARIABLE细调旋钮，增大音频电压加大调制电平，观测过频偏波形及读数。
四、调整发射机频率
1.按TX键使2955处于发射机测试方式。
2.按SELECT键，选择N型RF输入插座，并于被测发射机天线输出端相连。
3.按TX和FREQ键，设置所要求的发射机频率。
4.接通对讲机的电源开关，按住发射机的键控开关。
5.待屏幕上的数据稳定，按HOLD DISPLAY键，放开发射机的键控开关。
6.记录发射机的频率偏差读数。
7.按HOLD OFF箭头所指向的按键，解除屏上的存贮状态。
8.按住发射机的键控开关。
9.调整发射机的发射频率，使OFFSET频率偏差读数为0，已得到所要求的发射机频率的准确度。
10.为了使2955返回到自动调谐方式，按屏幕右上角AUTO TUNE 箭头所指的键。
五、接收机12dB SINAD信纳比灵敏度的测试
1.按RX键，使2955仪器内部按照接收机测试工作方式连接。
2.按SELECT键，选择N型RF 射频输出插座。
3.按RF GEN和FREQ键，设置RF 信号发生器的频率为接收机的工作频率，再按LEVEL键，设置一定的RF电平，如-100dBm。
4.按SET MOD和FREQ键，设置调制频率为1KHz，按LEVEL键，设置频率调制的测试频偏等于该接收机最大频偏的三分之二即5KHz。
5.按SINAD S/N 键，使屏幕上出现SINAD 条形图。
6.将接收机的天线输入端与2955的N型RF输出端插座相连。
7.将接收机的音频输出，即扬声器的插孔于2955的AF INPUT音频输入插座相连。
8.将接收机的信道开关选在要测试的信道位置。
9.接通接收机电源，调节接收机的音量旋钮，使2955AF电压表读数约为1V。
10.按RF GEN键和LEVEL键，利用增量键和V ARIABLE细调旋钮，减小RF电平，直到SINAD信纳比等于12dB，记录此时的RF电平读数。
11.注意此时所测出的灵敏度为dBm，为了将读数变成微伏，按μV键并记录RF电平读数。
六、接收机20dB S/N信噪比灵敏度测试
1.按RX键，使2955仪器内部按照接收机测试工作方式连接。
2.按SELECT键，选择N型RF射频输出插座。
3.按RF GEN和FREQ键，设置RF信号发生器的频率为接收机的工作频率，再按LEVEL 键，设置一定的RF电平，如-100dBm。
4.按SET MOD和FREQ键，设置调制频率为1KHz，按LEVEL键，设置频率调制的测试频偏等于该接收机最大频偏的三分之二即5KHz。
5.按SINAD S/N键，使屏幕上出现S/N信噪比的条形图。
6.将接收机的天线输入端与2955的N型RF输出端插座相连。
7.将接收机的音频输出，即扬声器的插孔于2955的AF INPUT音频输入插座相连。
8.将接收机的信道开关选在要测试的信道位置。
9.接通接收机电源，调节接收机的音量旋钮，使2955AF电压表读数约为1V。
10.按RF GEN键和LEVEL键，调节V ARIABLE细调旋钮改变RF电平，使信噪比S/N 读数等于20dB。
11.记录此时的RF电平dBm和μV读数。
七、接收机AF失真度的测试
1.按RX键，使2955仪器内部按照接收机测试工作方式连接。
2.按SELECT键，选择N型RF射频输出插座。
3.按RF GEN和FREQ键，设置RF信号发生器的频率为接收机的工作频率，再按LEVEL 键，设置一定的RF电平，如-100dBm。
4.按SET MOD和FREQ键，设置调制频率为1KHz，按LEVEL键，设置频率调制的测试频偏等于该接收机最大频偏的三分之二即5KHz。
5.按SINAD S/N键，使屏幕上出现S/N信噪比的条形图。
6.将接收机的天线输入端与2955的N型RF输出端插座相连。
7.将接收机的音频输出，即扬声器的插孔于2955的AF INPUT音频输入插座相连。
8.将接收机的信道开关选在要测试的信道位置。
9.接通接收机电源，调节接收机的音量旋钮，使2955AF电压表读数约为1V。
10.按RF GEN键和LEVEL键，利用增量键和V ARIABIE细调旋钮，减小RF电平，直到SINAD比12dB还要高6dB。
11.按DIST′N ON-OFF键，以获得屏幕上显示出失真度条形图。
12.记录AF的失真度读数。
八、接收机中频带宽的测试
1.按RX键，使2955仪器内部按照接收机测试工作方式连接。
2.按SELECT键，选择N型RF射频输出插座。
3.按RF GEN和FREQ键，设置RF信号发生器的频率为接收机的工作频率，再按LEVEL 键，设置一定的RF电平，如-100dBm。
4.按SET MOD和FREQ键，设置调制频率为1KHz，按LEVEL键，设置频率调制的测试频偏等于该接收机最大频偏的三分之二即5KHz。
5.按SINAD S/N键，使屏幕上出现SINAD的条形图。
6.将接收机的天线输入端与2955的N型RF输出端插座相连。
7.将接收机的音频输出，即扬声器的插孔与2955的AF INPUT音频输入插座相连。
8.将接收机的信道开关选在要测试的信道位置上。
9.接通接收机电源，调节接收机的音量旋钮，使2955AF电压表读数约为1V。
10.按RF GEN键和LEVEL键，利用V ARIABIE细调旋钮，减小RF电平，直到SINAD 比12dB接收机灵敏度高6dB。
11.按RF GEN键和RFEQ键，利用V ARIABLE细调旋钮，增加信号RF 发生器的频率，使SINAD信纳比读数回到12dB，记录此频率值。
12.减小RF信号发生器的频率，使信纳比读数回到12dB，记录此RF 频率值。
13.将两次频率读数相减，得到IF中频带宽。
