电缆分支箱使用说明书
电缆分支箱说明书

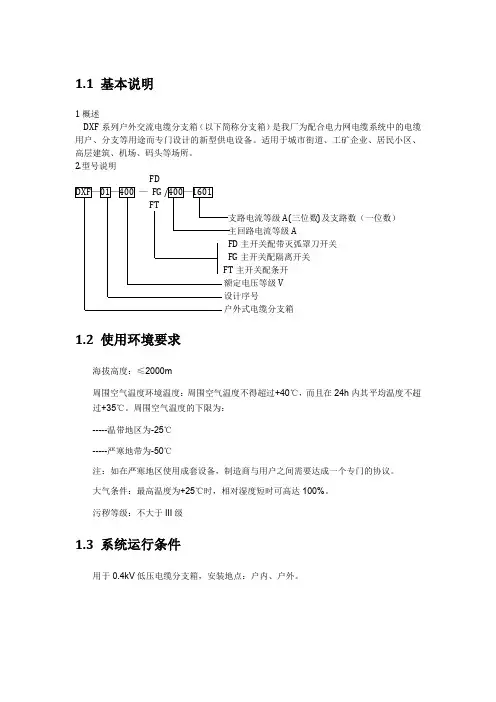

1.1 基本说明1概述DXF系列户外交流电缆分支箱（以下简称分支箱）是我厂为配合电力网电缆系统中的电缆用户、分支等用途而专门设计的新型供电设备。
适用于城市街道、工矿企业、居民小区、高层建筑、机场、码头等场所。
2.型号说明FDA(三位数)及支路数（一位数）A主开关配带灭弧罩刀开关主开关配隔离开关主开关配条开V1.2 使用环境要求海拔高度：≤2000m周围空气温度环境温度：周围空气温度不得超过+40℃，而且在24h内其平均温度不超过+35℃。
周围空气温度的下限为：-----温带地区为-25℃-----严寒地带为-50℃注：如在严寒地区使用成套设备，制造商与用户之间需要达成一个专门的协议。
大气条件：最高温度为+25℃时，相对湿度短时可高达100%。
污秽等级：不大于III级1.3 系统运行条件用于0.4kV低压电缆分支箱，安装地点：户内、户外。
1.4 设备的主要参数额定工作电压：AC380V额定绝缘电压：AC660V额定频率：50Hz电气间隙: ≥10mm爬电距离: ≥12.5mm外壳防护等级：IP34D触电保护类别：I类■，II类□，III类□母线连接处温升极限：≤70K柜内的温升极限：≤30K进线保护导体端子和裸露导电部件之间的电阻：≤0.1Ω1.5技术要求2.4．1箱体要求不锈钢箱体要求采用304不锈钢板（06Cr19Ni10），箱体外壳板厚2mm，门板与底板厚度不低于2mm,不锈钢冷轧薄板执行标准GB3280-2007，箱体内其余安装钣材采用厚度均不低于2mm的热镀锌板。
装配主框架部份箱体用螺栓8.8级、螺母8.8级。
箱体及箱体内外涂覆层符合技术要求，表面应平整、光洁，防腐层应牢固均匀，无锈蚀及涂层脱落和磕碰划伤。
喷涂、喷漆涂层附着力不低于GB/T1720中的2级。
如果用户要求不采用喷涂工艺，则不锈钢箱体外表应抛光处理，使之不留焊痕。
箱体配[10槽钢方框热镀锌底座，底座同主体用螺栓连接，预留接地端子，底座同箱体用铜编织线连接（编织线截面不小于25mm2）。
电缆分支箱

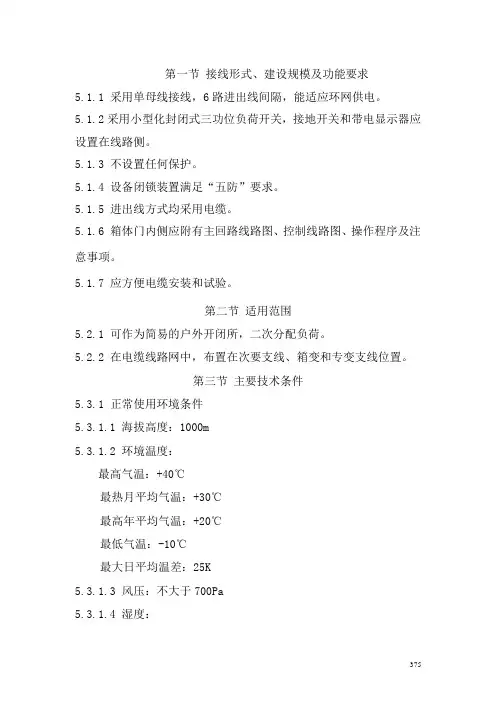

第一节接线形式、建设规模及功能要求5.1.1 采用单母线接线，6路进出线间隔，能适应环网供电。
5.1.2采用小型化封闭式三功位负荷开关，接地开关和带电显示器应设置在线路侧。
5.1.3 不设置任何保护。
5.1.4 设备闭锁装置满足“五防”要求。
5.1.5 进出线方式均采用电缆。
5.1.6 箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。
5.1.7 应方便电缆安装和试验。
第二节适用范围5.2.1 可作为简易的户外开闭所，二次分配负荷。
5.2.2 在电缆线路网中，布置在次要支线、箱变和专变支线位置。
第三节主要技术条件5.3.1 正常使用环境条件5.3.1.1 海拔高度：1000m5.3.1.2 环境温度：最高气温：+40℃最热月平均气温：+30℃最高年平均气温：+20℃最低气温：-10℃最大日平均温差：25K5.3.1.3 风压：不大于700Pa5.3.1.4 湿度：375日平均值不大于95%月平均值不大于90%5.3.1.5 安装环境：安装地点的倾斜度<3°耐地震能力：地面水平加速度：低于3.0m/S2地面垂直加速度：低于1.5m/S2安全系数：1.67以上周围空气无腐蚀性或可燃性气体，水蒸气等明显污染，并无剧烈振动。
5.3.2 系统运行条件5.3.2.1 系统额定频率：50HZ5.3.2.2 系统标称电压：10kV5.3.2.3 系统最高运行电压：12kV5.3.2.4 10kV中压配电网接地方式：不接地或经消弧线圈接地5.3.2.5 10kV系统短路容量：16kA5.3.2.6 爬电比距：25mm/kV5.3.3 10kV负荷开关主要技术参数5.3.3.1 额定频率：50HZ5.3.3.2 相数：3相5.3.3.3 额定电压：12kV5.3.3.4 额定电流：进线回路630A 出线回路630A5.3.3.5 额定短路关合电流： 50kA5.3.3.6 额定短路时（2S）耐受电流： 20kA/2S3765.3.3.7 额定峰值耐受电流： 50kA5.3.3.8 绝缘水平雷电冲击耐受电压（峰值）相间：75kV雷电冲击耐受电压（峰值）断口：85kV一分钟工频电压（有效值）相间：42kV一分钟工频电压（有效值）断口：48kV5.3.4 箱体结构要求：5.3.4.1 电缆分支箱是一个整体型箱壳。
高压电缆分支箱操作规程

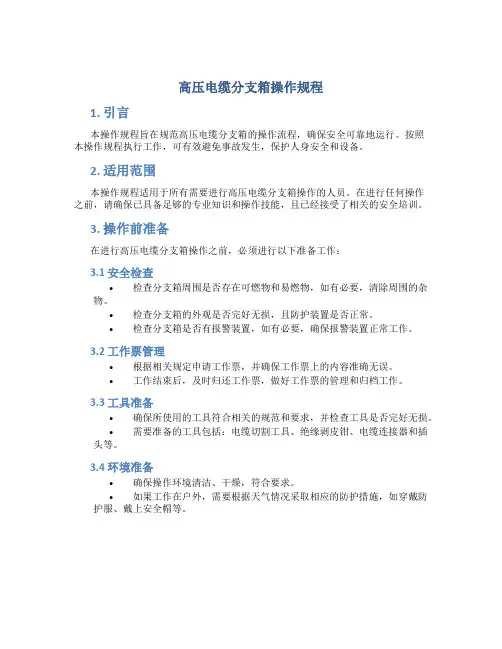

高压电缆分支箱操作规程1. 引言本操作规程旨在规范高压电缆分支箱的操作流程，确保安全可靠地运行。
按照本操作规程执行工作，可有效避免事故发生，保护人身安全和设备。
2. 适用范围本操作规程适用于所有需要进行高压电缆分支箱操作的人员。
在进行任何操作之前，请确保已具备足够的专业知识和操作技能，且已经接受了相关的安全培训。
3. 操作前准备在进行高压电缆分支箱操作之前，必须进行以下准备工作：3.1 安全检查•检查分支箱周围是否存在可燃物和易燃物，如有必要，清除周围的杂物。
•检查分支箱的外观是否完好无损，且防护装置是否正常。
•检查分支箱是否有报警装置，如有必要，确保报警装置正常工作。
3.2 工作票管理•根据相关规定申请工作票，并确保工作票上的内容准确无误。
•工作结束后，及时归还工作票，做好工作票的管理和归档工作。
3.3 工具准备•确保所使用的工具符合相关的规范和要求，并检查工具是否完好无损。
•需要准备的工具包括：电缆切割工具、绝缘剥皮钳、电缆连接器和插头等。
3.4 环境准备•确保操作环境清洁、干燥，符合要求。
•如果工作在户外，需要根据天气情况采取相应的防护措施，如穿戴防护服、戴上安全帽等。
4. 操作步骤4.1 断电操作•首先，确认分支箱所属的高压电缆已经完全断电，可以通过查询电力系统的开关状态来确认。
•在断电操作之前，必须通过安全隔离开关、断路器等装置将高压电源切断。
4.2 引出电缆连接•使用电缆切割工具将电缆的绝缘层切割，以便进行接线工作。
•使用绝缘剥皮钳将电缆的绝缘剥开，露出足够的导线长度。
•根据连接要求，进行电缆的连接，插头和插座要正确配对。
4.3 联接测试和调试•在联接完成后，使用万用表测试电缆的绝缘电阻是否合格。
•使用专业的测试仪器对接线的质量进行检测，包括电压泄露、接触电阻等。
4.4 安全防护•在操作完成后，必须进行安全防护措施。
•关闭所有操作开关，拔除所有工具和设备，清理工作现场。
5. 注意事项•操作人员必须穿戴符合要求的劳保用品，包括绝缘手套、绝缘靴和防护眼镜等。
DWF 电缆分支箱使用说明书
DFW-12高压电缆分支箱1.0概述DWF-12高压电缆分接箱是由12kV电缆附件、负荷开关、12kV电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。
产品具备下列特点：1.电缆接头、绝缘母线及负荷开关完美结合，达到全绝缘、全封闭、可触摸的境界；2.结构灵活，可单独使用负荷开关，也可整柜安装负荷开关柜或充气环网柜；3.组合多样，最多可达5分支进出线；4.外形美观、操作简便、占地面积小、免维护；5.可装设电源PT、控制电源、短路故障指示器、RTU和FTU等多种一、二次元件；2.0使用场所本产品主要用于额定频率50Hz、电压12kV的环网系统及一般放射式系统的电缆接点处，用以分配电能。
广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。
3.0正常使用环境条件a.环境温度：上限+45°，下限-40°；b.相对湿度：日平均值不大于95%，月平均值不大于90%；c.海拔不超过1000m；d.地震烈度：≤8度；e.最大风速：≤35m/S；f.安装地点倾斜度不大于5°；g.污秽等级：3级；3.1特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
4.0采用标准GB/T11022《高压开关设备和控制设备标准的共用技术条件》GB/T12706.4《额定电压1kV（U m=1.2kV）到35kV（U m=40.5kV）挤包绝缘电缆及其附件第4部分：额定电压6kV（U m=7.2kV）到35kV（U m=40.5kV）电缆附件试验要求》GB3804《3-63kV交流高压负荷开关》GB4208《外壳防护等级（IP代码）》GB11032《交流无间隙金属氧化锌避雷器》GB311.1《绝缘配合第1部分：定义、原则和规则》5.0产品型号的组成及含义2—用字母A、B、C、D表示开关的台数；A—1台负荷开关；B—2台负荷开关；C—3台负荷开关；D—4台负荷开关；无开关用0表示3—接线方式，见方案号；4—装避雷器用Y表示，无避雷器时不标注；用户需配置短路故障指示器时，请在供货合同中说明6.0结构特点6.1导电回路由电缆和电缆附件通过内胀式应力锥结构配合，达到全密闭、全绝缘；6.2电缆接头支架采用不锈钢弯制而成，既保证了强度又避免了产生涡流；6.3外壳采用不锈钢或彩钢板制作，能适应各种恶劣的户外环境；6.4产品内可带SF6负荷开关或真空负荷开关；6.5电缆分接箱前后开门可方便的进行负荷开关的操作、维护和电缆附件的安装、维护；6.6产品可分为代开开关型电缆分接箱、环网型电缆分接箱、可触摸插拔型电缆分接箱；7.0技术参数7.1分接箱技术参数：序号项目单位参数1额定电压kV36102最高工作电压kV 3.67.2123额定频率Hz504主母线额定电流A400/6305额定短时耐受电流/持续时间kA/S20/36额定峰值耐受电流kA507工频耐受电压kV428雷电冲击耐受电压（峰值）kV959回路电阻（不大于）（扣除电缆及负荷开关部分）μΩ6010局部放电量（不大于）pC20（15kV）11适用电缆类型XLPE 12适用电缆截面mm225—300 13防护等级IP33注：部分技术参数由选用元件特性确定7.2SF6负荷开关技术参数：序号名称单位参数1额定电压kV102最高工作电压kV123额定频率Hz504工频耐受电压相间、对地/隔离断口kV42/485雷电冲击电压相间、对地/隔离断口kV75/85 65%额定有功负载开断电流A31.57额定电缆充电电流A108额定开断空载变压器容量kVA12509主回路额定短时耐受电流/持续时间kA/S20/310接地回路额定短时耐受电流/持续时间kA/S20/211额定峰值耐受电流和短路关合电流（峰值）kA5012机械寿命次2000013二次回路工频耐压V2000注：部分技术参数因选用厂家不同略不同7.3VLBS(H)真空负荷开关技术参数VLBS(H)真空负荷开关技术参数序号项目单位数值1额定频率Hz50 2额定电压kV10 3额定电流A6304额定雷电冲击耐受电压kV 75（相间对地）85（断口间）75（真空灭弧室）5额定工频耐受电压kV42（相间对地）48（断口间）42（真空灭弧室）6额定短路关合电流kA5073S额定热稳定电流kA208额定动稳定电流kA509短路开断电流（真空灭弧室）kA1010最大熔断器电流A12511局部放电放电量PC≤512开断变压器空载电流A1613相间中心距mm21014接地开关2S短时耐受电流kA2015电器寿命次200007.4可触摸电缆附件技术参数可触摸电缆附件技术参数序号项目单位技术参数1额定频率Hz502系统额定电压kV103产品额定电压kV8.7/15 4额定电流A6305主回路额定短时耐受电流/持续时间kA/S20/22次6额定峰值耐受电流（峰值）kA507额定工频耐受电压（1min）kV458局部放电试验pC10pC（15kV）9雷电冲击耐受电压kV（1.2/50μ±10次）105kV 10直流耐受电压kV52kV（负极性15min）11屏蔽电阻测量kΩ≤5（在单独试样上进行）注：该产品符合DIN47636标准，设计规范符合IEC60502:2标准，试验要求符合IEC60502:4标准，试验方法符合IEC61442标准。
10kV电缆分支箱说明书
甘肃XX能源集团股份有限公司XX煤矿三五采区10kV户外电缆分支箱技术说明书买方：甘肃XX能源集团股份有限公司卖方：浙江红苏电气科技有限责任公司二〇一七年七月1. 总则1.1本技术规格书只适用于本次10kV电缆分支箱的的采购，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本次电缆分支箱设备表见附件1。
1.3卖方所提供的组件或附件如需向第三方外购时, 卖方应对质量负责,并提供相应的出厂和验收证明及相关技术文件。
1.4卖方应有有效质量保证体系。
2. 引用标准提供的产品应满足本技术说明书规定的技术参数和要求以及如下的3. 技术要求 3.1环境条件3.2.1周围空气温度最高温度： +40 最低温度： 0C -30 最大日温差： 0C 25 日照强度：0C0.1 3.2.2海拔高度 W/cm 2（风速0.5m/s ） 3.2.3 最大风速 1300 m35 m/s 3.2.4 环境相对湿度(不超过700Pa) 日平均值： 95 月平均值： % 90 3.2.5 地震烈度： % 8 水平加速度： 度 0.3 垂直加速度： g 0.15 3.2.6 污秽等级： g E 3.2.7 覆冰厚度： 级 10 3.2.8 安装位置：户外 mm 3.2.9使用环境场所：（无火灾、爆炸,有轻微腐蚀性气体的场所）马路上、绿化带，要求倾斜度不大于3°。
3.3 系统运行条件3.3.1额定工作电压：10kV 3.3.2最高工作电压：12kV 3.3.3额定频率：50Hz 3.4 主要技术参数本次采购的电缆分支箱，其技术参数除应满足系统条件外，还应满足本技术说明书以下要求:3.5 技术要求3.5.1 外壳1）电缆分支箱外壳材料采用覆铝锌板，其厚度≥2mm，表面覆盖层为静电喷涂而成，涂层漆膜厚度不少于150μm并均匀一致，至少15年不退色，颜色为军绿色。
2）外壳的防护等级不低于IP44。
外壳应有足够的机械强度，在起吊、运输和安装时不应变形或损伤。
0.4kV电缆分支箱技术规范书
电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。
本技术规范适用于江苏省电力公司所需的电缆分接箱。
本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。
本技术规范所使用的标准与设备生产厂家所执行的标准不一致时，按较高标准执行。
2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。
所有标准都会被修订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性。
GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度1000 m最高环境温度+ 45 ℃最低环境温度-25 ℃日照强度cm2 （风速：0.5m/s）最大日温差25K户内相对湿度：日平均值≤95%，月平均值≤90%最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g；垂直加速度0.1g同时作用。
采用共振、正弦、拍波试验方法；激振5次，每次5波，每次间隔2s。
安全系数不小于。
系统额定频率：50Hz4 技术参数及要求额定电压：kV额定频率：50 Hz额定电流：a. 进线回路：≥T400A～630Ab. 出线回路≥T100A～400Ac. 母线：铜排≥TMY-60×6 mm2温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102-99的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。
电缆分支箱
电缆分支箱电缆分支箱：功能、设计和安装引言：电缆分支箱是电力系统中重要的电气设备之一，用于分配电力、保护电力设备，提高电力系统的安全性和可靠性。
本文将介绍电缆分支箱的功能、设计和安装的相关内容。
一、电缆分支箱的功能电缆分支箱主要用于电缆线路的分配和连接，它起着分支、接线、保护和监测等重要功能。
具体包括以下几个方面：1. 电力分配：电缆分支箱可连接多条电缆线路，并将电力分配给不同的设备、系统或区域。
它将高压电缆连接到低压设备上，起到电能分配的作用，满足各种电力需求。
2. 电力保护：电缆分支箱配备了保护设备，如断路器、熔断器等，用于监测电流和电压，并在出现异常情况时切断电路，以保护电力设备。
3. 线路连接：电缆分支箱可以将电缆连接到其他设备或电力系统，实现电气线路的连接和延伸。
它在不同的电缆线路之间起到连接桥梁的作用，确保电力从一处流向另一处。
4. 监测和控制：电缆分支箱可以通过监测设备对电流、电压、功率等参数进行实时监测，并可以通过控制设备实现对电力系统的控制和调节。
二、电缆分支箱的设计要点电缆分支箱的设计应考虑以下几个关键要点，以确保其功能和安全性：1. 结构设计：电缆分支箱的结构应符合电力设备的要求，通常采用金属材料制作，并具有足够的强度和耐腐蚀性能。
箱体应具备良好的密封性能，以防止灰尘、湿气和其他有害物质进入。
2. 连接方式：电缆分支箱的连接方式应便于安装和维护，常见的连接方式包括横向和纵向的连接孔、连接片等。
合理的连接设计可大大简化安装和维护工作。
3. 保护装置：电缆分支箱中应配置合适的保护装置，如断路器、熔断器等，以保护电力设备和线路的安全运行。
这些保护装置应根据实际需求选择合适的类型和规格。
4. 排热设计：电缆分支箱在长时间运行时会产生一定的热量，为了确保电缆分支箱内部的温度不过高，应设计合理的散热系统，例如风扇、散热片等，以保持设备的正常工作。
5. 标识和标签：电缆分支箱中的电缆和连接点应进行明确的标识和标签，以方便维护和操作人员的辨识和操作。
德勒控股 电缆分支箱安装、使用与维护手册说明书
高压成套元器件High-voltage Components GLOBALElectrical SystemsD X N-Q德勒控股集团德勒控股集团德勒控股集团德勒控股集团L-3户内高压带电显示器JSY-Ⅰ注：反向电磁锁要定做CG5-10Q/95×130(130.140.145.150)4-M10VS1-3150A 触臂材料：紫铜硫化处理（注：该型触臂为加长型，适用于大电流隔离车）VS1-4000A 触臂材料：紫铜硫化处理E ECL2601488105240330962425C10-9X19C外形及安装尺寸型号规格L E C JN15-12/31.5-150JN15-12/31.5-210JN15-12/31.5-27553565581015021027539651664627527575810185软连接两孔距L=400mm20-9X19969696主轴母线解触头4060404-φ113271101736462025170701602303558858240R 277外形及安装尺寸主要技术参数外型及安装尺寸使用场所低压使用场所电容使用场所配电(S)注：1、虚线框为计数器显示部分的外形尺寸，此图为柜门正面图；2、只需在柜门上开三个安装孔（3-Φ3.4)和一个信号线插件孔Φ21；3、将计数器背面的三个安装孔与柜门上开的三个安装装孔一一对应，然后在柜门内侧用自攻螺丝拧紧，信号连接线插头通过Φ21的孔插入计数器背面的信号线插件孔中。
TBP系列三相四相组合式过电压保护器（组合式避雷器）6KV、10KV、35KV接线端子示意图24.724132LL10-W 安装支架外形尺寸138.325050138.320LL10-W 灯体LL10-W 安装支架装配好的LL10-W可通过卡脚或螺钉装配。
装配时先固定安装支架，外形及安装尺寸图外形图199139118单位：mm注意：本产品需在柜门上开具尺寸为179±0.5mm 图）作为固定本产品用。
10KV带一台开关电缆分支箱使用说明书
10K V带一台开关电缆分支箱使用说明书-CAL-FENGHAI.-(YICAI)-Company One110KV带开关电缆分支箱使用说明书一、概述DFP—10系列户外交流高压电缆分支箱（以下简称分支箱）是我厂为配合10kV电力网电缆系统中的电缆用户、分支等用途而专门设计的新型供电设备。
适用于城市街道、工矿企业、居民小区、高层建筑、机场、码头等场所。
二、型号含义三、分支箱正常使用条件a、海拔不超过1000Mb、环境温度上限+40℃，下限-25℃；c、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染；d、应水平安装在无经常性的剧烈振动的场所。
四、主要技术参数：五、产品外形1— 户外箱2— 负荷开关上部单元3— 进线回路套管4— 出线回路套管5— 进线带电显示器6— 出线带电显示器7— 气压表8— 下门板9— 分/合阐按作孔10— 接地开关操作孔11— 故障指示器主机12— 分支箱吊装位置（前后共4处）六、安装调试及安装基础要求a 、安装时将分支箱放在基础的导轨上，并用螺栓紧固。
安装基础图见图2（仅供参考）。
b 、分支箱的主接地排与基础内的接地极相连接，该连接线应能承受短路引起的热和机械应力，应保证接地系统的连续性和可行性。
c 、安装后应检查主母线，电缆及连接处等的安装是否牢靠，接触是否良好，检查各元件性能是否正常。
d 、按各自产品要求安装并调试合格后，再对分支箱进行现场交接试验，试验合格后，方可投入运行。
1 4 13 5 6 11 7 82 9 12 12七、维护和维修a、每年应有一次以上对分支箱内外表面，特别是绝缘件的表面进行除尘清洁工作。
b、定期检查分支箱气压表气压是否正常。
c、分支箱在运行五年后（在正常使用环境条件下）应对其主回路和辅助回路的绝缘水平进行检查。
d、在维护和修理时需停电后进行。
八、包装和吊运要求分支箱在出厂时为单台包装，运输时不得翻滚、侧放。
当运输过程中需要起吊时，应按包装箱上所标注的位置进行九、出货配置清单：◆10KV电缆分支箱一台◆屏蔽型电缆插头五套◆屏蔽后接头避雷器一套◆面板型故障指示器五套◆操作手柄一把◆产品出产试验记录一份◆产品合格证一份十、订货需知：客户需要向本公司提供以下数据：1、分支箱进出线方式（带负荷开关或者真空断路器）、进出线回路数、额定电流（630A/1250A）、。
高压电缆分支箱技术规范书
高压电缆分支箱技术规范书1、概述：EY.DFW□-12型户外高压电缆分接箱是额定电压12kV,额定电流630A及以下的户外高压电器设备，广泛用于电力电缆的联接和分支。
2、适用场所：本产品广泛应用于10kV及以下的电力系统中作电缆的联接和分支。
其联接方式简单、灵活方便、安全可靠。
箱体为不锈钢结构，坚固耐用。
带电部分为全绝缘、全密封结构。
如采用防洪可触摸型电缆头，还可以耐洪水侵泡，极大地提高了供电可靠性。
该产品广泛用于城市工业小区、住宅小区、商业中心、矿区、机场、铁道、风力发电站、开闭所和钢铁、石油、化工、水泥等大型企业以及其它场合的配电网。
特别适合城市道路电网改造工程，可大大节省电气设备和电缆投资。
提高供电可靠性。
3、正常使用条件：3.1 海拔高度 2000 m3.2 最高环境温度 + 55 ℃3.3 最低环境温度 -40 ℃3.4 日照强度 0.1W/cm²（风速：0.5m/s）3.5 最大日温差 25K3.6 户内相对湿度：日平均值≤95%，月平均值≤90%3.7 最大风速 35m/s(注：风速是指离地面10m高度的10min平均风速)3.8 荷载同时有10mm覆冰和17.5m/s的风速3.9 耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。
安全系数≥1.67。
3.10 系统额定频率： 50Hz3.11 安装位置户外4、型号含义：5、EY.DFW□-12型电缆分支箱结构性能特点电缆分接箱是户外高压开关设备，因此必须具备防雨、防锈、通风散热、防触电、防盗和安装维护方便等功能。
我公司生产的户外电缆分接箱，其箱体两侧下部设有百叶窗（内焊Φ1钢丝网）进风口；在箱体顶盖设有出风口，隐藏于顶檐下面，顶盖为空气夹层式双层结构；箱体底座设有可拆卸隔板、电缆进出口和通风孔，可防止小动物进入。
这样形成自下而上的对流空气，使箱体具有良好的隔热、通风、防雨效果。
在外表面明显位置喷涂醒目的“高压危险”警告文字和警告符号。
电缆分支箱安装方案
电缆分支箱安装方案一、概述电缆分支箱（英文缩写：CBR）是一种用于电力系统中电缆的分支接头的设备。
它起到连接、分岔和分配电缆的作用，能够更好地满足电力系统的分布式供电需求。
二、安装位置选择1. 选择离电源较近的位置：电缆分支箱应尽量安装在离电源较近的位置，以减少输电损耗和线路阻抗。
2. 防止接触潮湿环境：应避免将电缆分支箱安装在容易潮湿的环境中，以防止设备受潮、短路等问题的发生。
3. 考虑安装空间需求：要根据实际情况选择合适的安装空间，确保电缆分支箱有足够的空间进行正常运行，并方便日后的维修和检修。
三、安装步骤1. 设备检查：在安装电缆分支箱之前，必须仔细检查设备的外观和性能，确保没有破损或其他问题。
2. 安装固定支架：根据电缆分支箱的尺寸和重量，选择合适的固定支架，并将其牢固地安装在预定位置上。
3. 安装电缆分支箱：将电缆分支箱放置在固定支架上，并确保箱体与支架之间的连接牢固可靠。
4. 连接电缆：根据电力系统的需求，将相应的电缆连接到电缆分支箱的输入和输出接头上。
5. 连接地线：确保电缆分支箱的地线连接牢固可靠，以确保设备的安全运行。
6. 安装附件：根据需要，安装相应的附件，如电动机控制开关、电流互感器等。
7. 系统测试：在完成以上安装步骤后，必须对系统进行测试，确保电缆分支箱和相关设备能够正常工作。
四、安全注意事项1. 在进行安装作业前，确保断开电源并对相关电气设备进行安全操作，以防触电和其他意外事故的发生。
2. 在高空作业时，必须使用安全防护措施，如安全带和防滑鞋等。
3. 在安装设备时，应遵循相关的安装规范和标准，避免误操作导致设备损坏或安全事故。
4. 必须定期检查电缆分支箱的运行状态，及时发现问题并进行维修或更换。
五、维护保养1. 定期清洁：应定期清洁电缆分支箱的外壳和内部元件，以防尘、湿气等对设备的影响。
2. 温度监测：应定期检查电缆分支箱的温度，确保设备正常工作，避免过热引发安全隐患。
QMD使用说明
1用途
本产品适用于额定工作电压380V及以下的低压配电系统，可作为电能转换与分配之用。广泛应用于全电缆供电的新建、改建的住宅小区，安装于较高、较干燥，离道路边线2米以上的绿化区。
8.最大覆水冰厚度：10mm
9.最大风速：≤35m/s
10.污染等级：III级
3、电气性能
(1)使用运行条件
1.额定绝缘电压1000V2源自额定工作电压：380V描表
描校
旧底图总号
底图总号
资料来源
编制
签字
校对
标准化
日期
提出部份
审定
处数
标记
更改文件号
签字
日期
批准文号
批准
使用说明书
SH/ZZS-131
共7页
2.兼顾了户外用电安全和市容美观
3.箱体结构合理，
4.本产品可在顶部隔板上安装光纤分光器等装置，独立空间底板与有电设备有安全距离，顶盖能独立打开，便于光纤分光器等装置检修。
5.该智能电缆分支箱外部可独立挂锁，锁盒右挡板可防雨且遮盖挂锁，不破坏整体美观。.
6.顶部隔板能起到对主回路和控制监测回路的隔离，在不打开主回路室门的前提下，顶盖可以独立打开，充分保证了人员在检修或者安装操作过程的人身安全。
描表
描校
旧底图总号
底图总号
签字
日期
处数
标记
更改文件号
签字
日期
使用说明书
SH/ZZS-131
电缆分支箱使用说明书
电缆分支箱使用说明书(共4页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
12KV户外电缆分接箱（不带开关型）
● 成套性强● 体型小巧
一、概述
●欧式 (T型连接) 电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备，它主要特点是双向开门、利用绝缘套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显着优点。
一般采用额定电流630A螺栓固定连接式电缆接头。
所采用的电缆接头符合DIN47636标准(见图1)。
二、功能和特点
1、全绝缘、全密封、全防护、全工况。
2、进出线灵活，实际应用最多有8分支进出线。
3、抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。
4、体积小、结构紧凑、安装简单、操作方便。
5、可带氧化锌避雷器。
6、可安装带电指示器，提示操作人员线路带电。
7、可安装电缆型短路故障指示器，便于迅速查找电缆故障。
8、有多种箱体材质可选择:普通冷轧板和不锈钢板等。
三、用途
●广泛使用于：城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10kV电缆配网系统中环网联接配电网，是城网改造的理想设备。
四、订货须知
●请注明所选用电缆分支箱的型号、进出线数目、备用回路数量、电缆的标称截面;
●保护装置要求：如无要求则按本公司标准供给;
●箱体外壳要求及外壳颜色：如无要求则按本公司标准供给。
上海昌开电器有限公司。
电缆分接箱说明书
AL-DFW系列高压电缆分支箱使用说明书奥兰电气科技有限责任公司目录一、概述 (1)二、一般使用条件 (1)三、执行标准 (1)四、型号说明 (2)五、产品特点 (2)六、技术参数 (3)七、接线方案 (4)八、安装和调试 (5)九、检验验收 (6)十、订货须知 (6)AL-DFW系列高压电缆分接箱一、概述AL-DFW系列高压电缆分接箱是由高压电缆附件、负荷开关及其他高压电器元件、二次元件和箱体组成的高压成套开关设备，适用于电缆网络中作为电缆的联接、分接和电能的转移、分配。
随着电力工业现代化建设事业的迅速发展，电网改造已全方位启动。
地下主线电缆在一定的距离需要实现多回路分支配电时，采用电缆分支箱作为配电的重要配套设备是既经济又方便安全的一种办法。
高压电缆分支箱主要分欧式电缆分支箱、美式电缆分支箱和带开关的电缆分支箱，各有其优点。
我公司专业生产AL-DFW系列高压电缆分支箱，本产品主要用于额定频率50Hz、电压35kV及以下的环网系统及一般放射式系统的电缆接点处，用以分配电能。
广泛用于城市工业园、住宅小区、商业中心、大型工矿企业等场所的配电网，特别适用于城市电网的电缆化改造工程，可大大节省设备和电缆的投资，提高供电的可靠性。
二、一般使用条件1. 环境温度：-30℃～+40℃；2. 相对湿度：日平均值不大于95%，月平均值不大于90%；3. 海拔不超过1000m；4. 地震烈度：≤8度；5. 最大风速：≤35m/s；6. 周围环境中无易燃易爆、腐蚀性气体及导电尘埃；特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
三、执行标准GB3906-2006 3.6-40.5kV 交流金属封闭开关设备和控制设备GB4109-88 高压套管技术条件GB/T11033-1989 10/35kV 及以下电力电缆附件基本要求 DL/T404-1997 户交流高压开关柜订货技术条件GB1985-2014 高压交流隔离开关和接地开关 GB1984-2014 高压交流断路器 GB11032-2000 交流无间隙金属氧化锌避雷器JB/T10840-2008 高压交流金属封闭电缆分接开关设备 GB1208-2006 电流互感器DL/T620-1997 交流电气装置的过电压保护和绝缘配合 GB/T16927.1-1997 高电压试验技术 第一部分：一般试验要求 GB/T11022-2011 高压开关设备和控制设备标准的共用技术条件 GB4208-93 外壳防护等级（IP 代码）四、型号说明AL —K用户需配置短路故障指示器时，请在供货合同中说明五、产品特点欧式电缆分支箱的主要特点是双向开门、利用穿墙套管作为连接母排，具有长度小、电额定电压 开关数，无开关时省略 出线回路数 进线回路数 电缆分支箱保定奥兰电气科技有限责任公司缆排列清楚、三芯电缆不需大跨度交叉等显著优点。
高压电缆分支箱操作规程
高压电缆分支箱操作规程高压电缆分支箱操作规程一、一般规定1. 操作人员必须经过安全培训，并且持有特种作业证。
2. 在操作高压电缆分支箱前，必须检查所使用的工具和设备是否完好，并保持操作场所的整洁和安全。
3. 操作人员必须穿戴符合安全标准的个人防护装备，包括绝缘手套、绝缘鞋、绝缘帽等。
4. 操作前必须确认高压电缆分支箱的电源已经切断，并通过专用工具或设备对电缆进行接地。
二、操作步骤1. 检查(1) 操作人员必须检查高压电缆分支箱的外观是否完好，是否有明显的损坏或漏电现象。
(2) 检查工具和设备是否齐全，并保持干燥和清洁。
(3) 检查电缆分支箱的接地线是否连接牢固，并确保接地正常。
(4) 检查电缆分支箱内部的电器设备是否有无碍于操作的杂物。
2. 连接电缆(1) 使用绝缘手套和绝缘工具，将待连接的电缆的绝缘层剥离。
(2) 使用绝缘工具，将电缆连接头与电缆分支箱的接线端子连接。
确保连接牢固，无松动。
(3) 在连接头处使用绝缘胶和绝缘带进行封装，确保电缆连接处绝缘良好。
3. 检查接线(1) 使用电压表或专门试验仪器，检测电缆分支箱的输入和输出端子的电压是否正常。
(2) 检查连接头的绝缘是否良好，无漏电现象。
(3) 检查接线端子是否紧固，无松动。
4. 接通电源(1) 在确认所有操作正确无误后，接通电源。
(2) 观察电缆分支箱内部是否有明显异常，如有异常及时切断电源。
5. 断开电源(1) 在执行维修、检修、更换等操作之前，必须先切断电源。
(2) 使用专门工具或设备，断开电缆连接头与电缆分支箱的接线端子。
(3) 使用绝缘带将接线端子封装，确保安全。
6. 清理和维护(1) 在操作完成后，清理工作场所，保持整洁。
(2) 对电缆分支箱进行定期的维护，如检查电缆连接头的绝缘状况，清理和紧固接线端子等。
三、安全注意事项1. 操作人员必须严格遵守操作规程，不得擅自操作或调整电缆分支箱。
2. 在操作过程中，禁止在电缆分支箱周围存放易燃、易爆物品。
10kv电缆分支箱接地线使用说明书
DL-II型高压携带型电缆分支箱专用接地线产品使用说明书石家庄百鼎电气有限公司前言企业简介石家庄百鼎电气有限公司是经国家工商部门批准成立的从事生产销售电力安全工器具、电力检测仪器设备、电气作业防护器具和电力金具的华北地区颇具规模厂家之一。
公司从事生产研发历史可以追溯至1984年，1992年成立高低压电气防护厂，改革开放以来按照国家发改委规定改革公司制，成立了现代化股份制公司，更名为：石家庄百鼎电气有限公司。
目前公司拥有安全工具（绝缘类工器具）生产线、铜铝金具生产线、智能电子测试生产线和电力电容器生产线四大完整生产能力的生产线。
公司凭借着先进的创新理念和精神，依托国内外电力行业领先的技术信息，依靠技术创新和节能减排新技术促进产业结构优化升级，为国家电力事业的安全发展提供了大量的实用型、改良型和创新型安全产品。
多年来公司专注研发生产电力电容器、高压真空断路器系列、电气自动化系列产品、SF6快速查漏仪器、绝缘子串等电位（零值）测试仪、电力线路核相器、便携式电力短路接地棒（接地线）、电缆分支箱接地线、220kv带电作业硬质绝缘工具、绝缘高枝剪刀（拉锯）、全绝缘快装脚手架作业平台、绝缘靴（手套）试验机系列；太阳能语音警示牌、智能安全工具柜、绝缘胶板、胶垫，伸缩型可验电绝缘操作杆、高强度测高杆、高低压交流验电器、高压直流放电棒、安全带、脚扣、登高板、安全绳、吊装带系列；临时施工隔离围栏（警示带）、近电报警ABS安全帽、防护服、护目镜、高空防坠落保护装置、电缆滑车、变压器防盗锁、欧式电缆分接箱、隔离开关、仪器仪表系列；接地故障指示器系列；防鸟器具系列、电力铜铝金具；电力防雷产品、绝缘子等多系列及多种跨行业系列产品。
公司及多项产品已经均已通过ISO9001质量体系认证及国家省部级权威性质量认证，并先后获得河北“重合同守信用企业”、“河北省AAA级信用企业”“3.15无投诉优质服务单位”等荣誉称号。
公司同时经销优质进口电力设备检修系列产品，产品畅销全国，深受客户的一致好评！石家庄百鼎电气有限公司DL-II型高压携带型电缆分支箱专用接地线概述随着生产科学技术的不断进步，石家庄百鼎电气有限公司根据市场需求以及电力维修环境工作的特点研制开发了基于临时检修接地线（10kv城市电网环节）的DL-2型多功能检修用临时用高压接地线，该产品具有良好的机械性能和稳定可靠的绝缘性以及良好的导电性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•成套性强•体型小巧
一、概述
•欧式（T型连接）电缆分支箱是近几年来广泛用于电力配网系统中的电缆化工程设备，它主要特点是双向开门、利用绝缘套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需大跨度交叉等显著优点。
一般采用额定电流630A螺栓固定连接式电缆接头。
所采用的电缆接头符合DIN47636标准（见图1）。
二、功能和特点
1、全绝缘、全密封、全防护、全工况。
2、进出线灵活，实际应用最多有8分支进出线。
3、抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀。
4、体积小、结构紧凑、安装简单、操作方便。
5、可带氧化锌避雷器。
6、可安装带电指示器，提示操作人员线路带电。
7、可安装电缆型短路故障指示器，便于迅速查找电缆故障。
8、有多种箱体材质可选择：普通冷轧板和不锈钢板等。
三、用途
•广泛使用于：城市工业园区、城市住宅小区、城市商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其他场合的10kV电缆配网系统中环网联接配电网，是城网改造的理想设备。
四、订货须知
•请注明所选用电缆分支箱的型号、进出线数目、备用回路数量、电缆的标称截面；
•保护装置要求：如无要求则按本公司标准供给；
•箱体外壳要求及外壳颜色：如无要求则按本公司标准供给。
电缆分接箱、户外环网柜应用网络图
•分支数
•欧式（丁锻连接） •电
•户外电缆分接箱
欧式分支箱部分型号与组合图对照表
说明
型号
组合图
尺寸（宽X 深X 高）
•一如.
毎相由两只接头.一
T
_ — L 一
] *
三分支
DFW7 2C3/630
只欧述右接头和一只环亂寒 管组成，
III
1
LU 1 1
■一
' • 580 .
毎相由两只歐式前接头.一只欧 或后接头（一只欧式后接头接全 垫缘级化锌和一只环霰 垂管组成.
型号说明
DFW 12 E □
三分支 带避雷亜
DFW 12E3B/63O
欧式分支箱部分型号与组合图对照表说明型号
四分支DFW- 12 E4/630
四分支带避
雷器
DEW - 12 E4B/630
五分支DFW-I2E5/630
五分支带避
冨器
DFW 12 E5B/63O
六分支DFW 12 E6/630
六分支帶避
雷器DFW- 12 EOB/63O
毎羽由两只欧式前接头.两只欧式
后複头和一只环柢龚管纽成
每羽由两只欧式前接头.两只欧式
石樓头（一只欧式后接头樓全绝缘
加化锌避雷務）和一只环氣真管绘
成
每书由两只欧式前接头，三只欧式
后張头.一只环氧套爸组成.
毎书由两只欧式前接头、三只欧式
后複头（一只欧式后接头持全绝缘
氣化锌避雷器）和一只环氧套管塑
成
每相由两只欧式前接头・四只欧式
后建头和一只环亂菅组成.
每羽由两只欧式前接头.四只欧式
后後头（一只欧式后接头按金绝缘
級化锌避希器）和一只环氣套管组
成
组合
图
尺寸（宽*深X
高）
箱体结构图
箱体安装与调试
•电缆分接56在安装运行前应进行以下栓査试竣 •耐压试捡：
不带电工频耐压1分«45kVS 无击穿.闪络.
注：试脸前应折开帶电9示務樓线共将支柱地缄子或传感器的愉出引线接地.试唸时不能带幣化锌聂雷 •带电显示器检査？•压至5KV 时指示灯应发光.升圧至IOk\‘时指示灯鬼明亮. •安装基础（见下图）
电缆分接越交玻前・用户应预先立成电境沟或畫升的制益 电缆分接笛的安装基应用槽钢侔接并侦埋在平整坨基上.
图3安装地基图
上海昌开电器有限公司
电缆沟
00 匚-J
-««
僚鰹
亠□*
杲 3«)og ・
J
B-150（电披沖
务口）
B （分接箱深度）
tt«*s 二
2—。
