水工钢筋混凝土结构课程设计

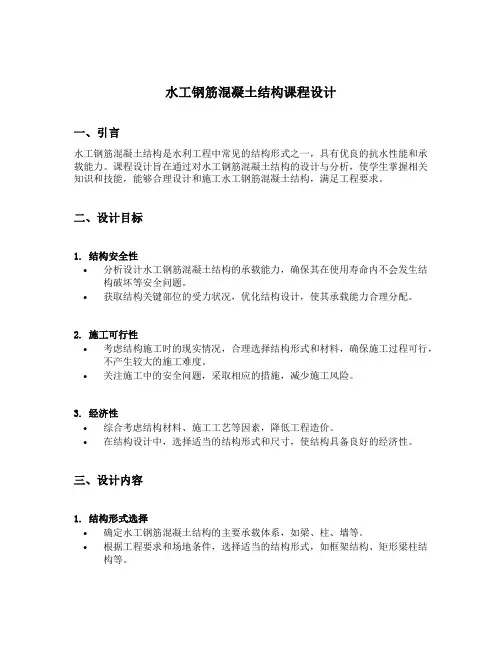

水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的结构形式之一，具有优良的抗水性能和承载能力。

课程设计旨在通过对水工钢筋混凝土结构的设计与分析，使学生掌握相关知识和技能，能够合理设计和施工水工钢筋混凝土结构，满足工程要求。

二、设计目标1. 结构安全性•分析设计水工钢筋混凝土结构的承载能力，确保其在使用寿命内不会发生结构破坏等安全问题。

•获取结构关键部位的受力状况，优化结构设计，使其承载能力合理分配。

2. 施工可行性•考虑结构施工时的现实情况，合理选择结构形式和材料，确保施工过程可行，不产生较大的施工难度。

•关注施工中的安全问题，采取相应的措施，减少施工风险。

3. 经济性•综合考虑结构材料、施工工艺等因素，降低工程造价。

•在结构设计中，选择适当的结构形式和尺寸，使结构具备良好的经济性。

三、设计内容1. 结构形式选择•确定水工钢筋混凝土结构的主要承载体系，如梁、柱、墙等。

•根据工程要求和场地条件，选择适当的结构形式，如框架结构、矩形梁柱结构等。

2. 结构材料选择•选择合适的混凝土等级和配合比，确保混凝土强度满足设计要求。

•选择适当的钢筋材料和直径，满足结构的受力要求。

3. 结构设计•根据要求的荷载情况，进行结构设计的计算分析。

•确定结构的布置尺寸和受力状况，通过力学计算获得各构件的截面尺寸。

•绘制结构平面和剖面图，做好结构之间的连接设计。

4. 结构施工图纸绘制•根据结构设计结果，绘制结构的详细施工图纸。

•标注构件尺寸、钢筋布置、施工节点等，确保施工过程顺利进行。

5. 结构施工•按照设计要求进行结构施工，包括混凝土浇筑、钢筋绑扎、模板搭设等工序。

•严格控制施工质量，确保结构施工过程中不出现质量问题。

6. 结构监测与验收•建立结构的长期监测机制，跟踪结构使用过程中的变化和变形。

•依据相关规范和标准，进行结构验收，确保结构的安全可靠性。

四、设计流程1. 确定设计任务和目标•确定水工钢筋混凝土结构的设计任务和目标，明确设计要求。

水闸工作桥课程设计

水闸工作桥课程设计一、引言水闸工作桥是水利工程中的重要组成部分，其设计需要考虑诸多因素，如结构安全性、稳定性、耐久性以及经济性等。

本课程设计将介绍水闸工作桥的设计思路、计算方法以及设计要点，旨在帮助学生掌握水闸工作桥设计的核心技术，提高其工程设计能力。

二、水闸工作桥概述水闸工作桥是指在水利工程中连接两岸的桥梁结构，主要作用是为水利设备的运行和维护提供便利。

水闸工作桥的设计需要充分考虑桥梁的结构形式、跨度、荷载以及地质条件等因素，以确保其安全可靠、经济合理。

三、设计思路1.确定设计荷载根据桥梁的使用功能和要求，确定设计荷载，包括恒载、活载、风载、地震作用等。

2.选择合适的结构形式和跨度根据地质勘察报告和桥梁设计要求，选择合适的结构形式和跨度，以满足使用要求和安全性能。

3.进行结构分析和计算根据选定结构形式和跨度，进行结构分析和计算，包括静力分析、动力分析和稳定性计算等，以确保桥梁的安全性和稳定性。

4.进行经济比较和分析在满足安全性和稳定性的前提下，对不同设计方案进行经济比较和分析，选择最优方案。

四、计算方法1.静力分析静力分析是水闸工作桥设计中最为基本和重要的计算方法之一。

通过静力分析，可以确定桥梁结构的内力和变形，从而评估其安全性和稳定性。

常用的静力分析方法包括有限元法和有限差分法等。

2.动力分析动力分析是考虑桥梁结构动态特性的计算方法，包括地震作用和风载等自然力作用下的响应分析。

常用的动力分析方法包括时域法和频域法等。

3.稳定性计算稳定性计算是评估桥梁结构在各种工况下的稳定性表现的计算方法。

常用的稳定性计算方法包括线性稳定分析和非线性稳定分析等。

五、设计要点1.结构安全性水闸工作桥作为重要的交通设施，其结构安全性至关重要。

在设计过程中，应充分考虑各种工况下的承载能力和稳定性要求，确保桥梁在正常使用和极端条件下都能保持安全可靠。

2.施工可行性水闸工作桥的施工条件通常比较复杂，需要考虑地质条件、施工环境等因素。

水工钢筋混凝土结构课程设计

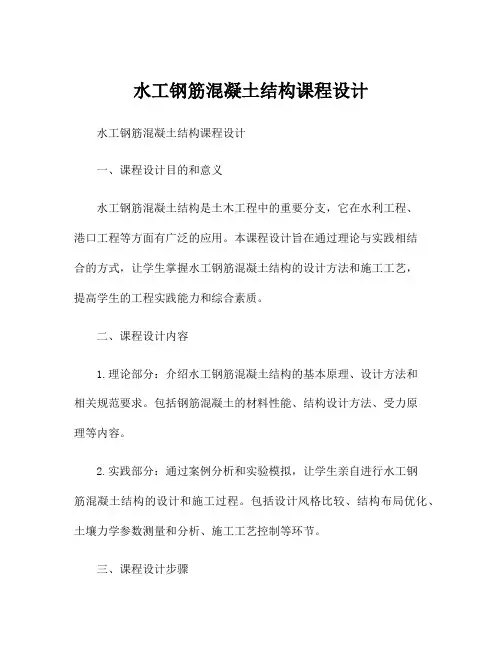

水工钢筋混凝土结构课程设计水工钢筋混凝土结构课程设计一、课程设计目的和意义水工钢筋混凝土结构是土木工程中的重要分支，它在水利工程、港口工程等方面有广泛的应用。

本课程设计旨在通过理论与实践相结合的方式，让学生掌握水工钢筋混凝土结构的设计方法和施工工艺，提高学生的工程实践能力和综合素质。

二、课程设计内容1.理论部分：介绍水工钢筋混凝土结构的基本原理、设计方法和相关规范要求。

包括钢筋混凝土的材料性能、结构设计方法、受力原理等内容。

2.实践部分：通过案例分析和实验模拟，让学生亲自进行水工钢筋混凝土结构的设计和施工过程。

包括设计风格比较、结构布局优化、土壤力学参数测量和分析、施工工艺控制等环节。

三、课程设计步骤1.学生分组：将学生分为若干个小组，每个小组人数不超过5人。

2.阶段1：理论学习。

学生通过阅读教材和相关文献，掌握水工钢筋混凝土结构的基本原理和设计方法。

3.阶段2：案例分析。

每个小组选择一个水工钢筋混凝土结构案例，通过实地考察和文献调研，分析该案例的设计难点和施工要求。

4.阶段3：设计方案制定。

每个小组根据选定的案例，进行结构设计方案论证，包括荷载计算、结构形式选择、受力分析等。

5.阶段4：施工工艺控制。

每个小组根据自己设计的方案，制定相应的施工工艺流程和质量控制措施。

6.阶段5：实验模拟。

每个小组根据设计方案，进行实验模拟，验证设计的可行性和施工工艺的有效性。

7.阶段6：课程总结。

每个小组撰写课程总结报告，包括设计方案的优缺点分析、实验结果的分析和比较等。

四、课程设计评价方式1.设计报告评价：对每个小组的设计报告进行评分，评价指标包括设计方案的合理性、创新性、可行性等。

2.实验模拟评价：对每个小组的实验模拟结果进行评分，评价指标包括模拟结果的准确性、实验操作的规范性等。

3.学生表现评价：对每个小组的学生在小组讨论、实验操作、报告撰写等方面的表现进行评分，评价指标包括学生的主动性、团队合作能力、学科素养等。

水工钢筋混凝土课程设计【范本模板】

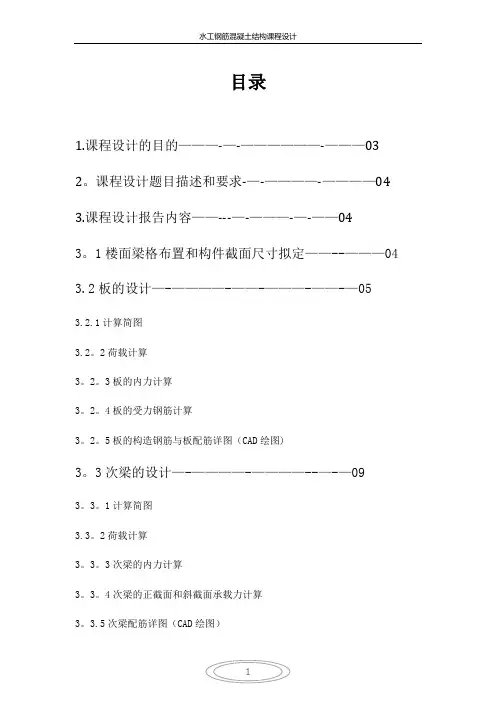

目录1.课程设计的目的———-—-——————-———03 2。

课程设计题目描述和要求-—-————-————04 3.课程设计报告内容——---—-———-—-——043。

1楼面梁格布置和构件截面尺寸拟定——--———04 3.2板的设计—-————-——-———-——-—053.2.1计算简图3.2。

2荷载计算3。

2。

3板的内力计算3。

2。

4板的受力钢筋计算3。

2。

5板的构造钢筋与板配筋详图（CAD绘图)3。

3次梁的设计—-————-————--—-—093。

3。

1计算简图3.3。

2荷载计算3。

3。

3次梁的内力计算3。

3。

4次梁的正截面和斜截面承载力计算3。

3.5次梁配筋详图（CAD绘图）3.4主梁的设计-——————--—--——————133.4.1计算简图3.4.2荷载计算3.4。

3主梁的内力计算3.4。

4主梁的正截面承载力计算3。

4.5主梁的斜截面承载力计算3。

4。

6主梁的附加吊筋（附加横向钢筋）的计算3。

4。

7主梁配筋详图(CAD绘图)4。

结论———-——-———-———-——-—-——22 参考书目—————-———————-——————231.课程设计目的钢筋混凝土结构课程设计是水工钢筋混凝土结构教学计划中的一个重要的实践性教学环节，对培养和提高学生的水工结构设计基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

1).通过课程设计训练，了解水工钢筋混凝土结构设计的一般程序和内容，为毕业设计以及今后从事实际水工结构设计工作奠定初步基础.2）.复习巩固加深所学的钢筋混凝土基本构件中受弯构件和钢筋混凝土梁板结构设计等章节的理论知识。

3）.掌握钢筋混凝土肋梁楼盖的一般设计方法,诸如:①进一步理解单向板肋梁楼盖的结构布置、荷载传递途径和计算简图;②掌握弹性理论和塑性理论的设计方法;③掌握内力包络图和抵抗弯矩图的绘制方法;④了解构件设计的重要性，掌握现浇梁板的有关构造要求；⑤掌握现浇钢筋混凝土结构施工图的表示方法和制图规定；4）.学习结构施工图的绘制和结构计算书的编制方法，培养查阅技术规范和工程手册的能力，合理确定设计参数。

水工钢筋混凝土课设最终版

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置： 1、确定主梁的跨度为6.9m,次梁的跨度为6.6m,主梁每跨内布置两根次梁,板的跨度为2.3m 。

楼面格局布置如下图所示。

63002501206534121202506900ABCD6900690023002300230063006300630063002、板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。

板厚：取l h 401≥；当l h 401≥时，满足刚度要求，可不验算挠度，又按施工要求，工业建筑楼板厚度不少于80mm ，本设计楼板厚度选90mm 。

3、次梁截面尺寸：次梁高度取121(=c h ～L )181，宽度取21(=b ～c h )31本设计次梁截面尺寸选b ×h=180mm ×480mm 。

4、主梁截面尺寸：主梁高度取1(10c h =～1)15L ，宽度取21(=b ～c h )31本设计主梁截面尺寸选b ×h=300mm ×650mm 。

二、板的设计（按塑性内力重分布计算）： 1、荷载计算： a 、恒载：楼面面层 20.02200.4/KN m⨯=板自重 20.0925 2.25KN m ⨯= 石灰抹底 20.015170.255KN m ⨯=合计：22.905/k g kN m =b 、活载： 25 1.3 6.5/q KN m =⨯= 故设计值总值：21.21.22.9056.59k g q g q K N m +=+=⨯+=取210.0/g q KN m +=2、板的计算简图：120904802300230022101802120180现浇板搁置在砖墙上时，板在墙上的支承长度a=120mm 。

取1米宽的板带作为板的计算单元，按塑性内力重分布计算，其计算跨度：中跨：023*********l mm=-=边跨：090180230012021352222n n h a mm l l l ⎛⎫=+=--+=<+ ⎪⎝⎭，故取边跨为2135mm 。

水工钢筋混凝土结构课程设计

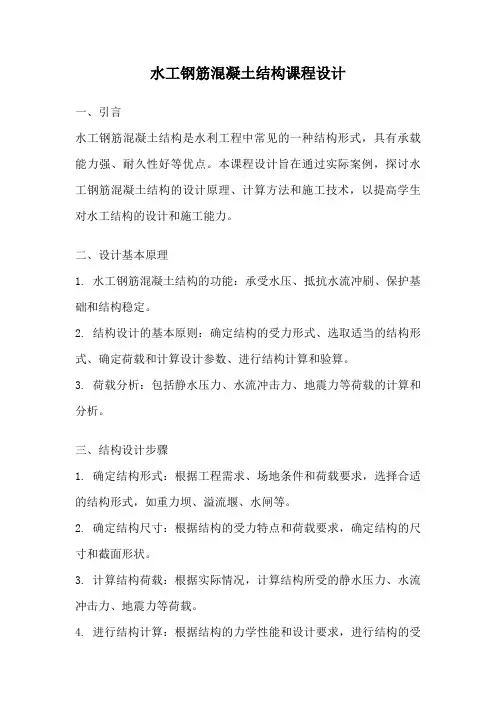

水工钢筋混凝土结构课程设计一、引言水工钢筋混凝土结构是水利工程中常见的一种结构形式，具有承载能力强、耐久性好等优点。

本课程设计旨在通过实际案例，探讨水工钢筋混凝土结构的设计原理、计算方法和施工技术，以提高学生对水工结构的设计和施工能力。

二、设计基本原理1. 水工钢筋混凝土结构的功能：承受水压、抵抗水流冲刷、保护基础和结构稳定。

2. 结构设计的基本原则：确定结构的受力形式、选取适当的结构形式、确定荷载和计算设计参数、进行结构计算和验算。

3. 荷载分析：包括静水压力、水流冲击力、地震力等荷载的计算和分析。

三、结构设计步骤1. 确定结构形式：根据工程需求、场地条件和荷载要求，选择合适的结构形式，如重力坝、溢流堰、水闸等。

2. 确定结构尺寸：根据结构的受力特点和荷载要求，确定结构的尺寸和截面形状。

3. 计算结构荷载：根据实际情况，计算结构所受的静水压力、水流冲击力、地震力等荷载。

4. 进行结构计算：根据结构的力学性能和设计要求，进行结构的受力分析和计算。

5. 设计构造与配筋：确定结构的构造形式和配筋方案，保证结构的安全性和稳定性。

6. 编制施工图纸：根据设计计算结果，编制详细的施工图纸，指导实际施工过程。

四、施工技术要点1. 模板工程：模板的搭设要牢固稳定，保证混凝土浇筑过程中的准确性和质量。

2. 钢筋工程：钢筋的布置要符合设计要求，保证结构的受力性能。

3. 混凝土浇筑工程：控制混凝土的配合比例和浇筑工艺，保证混凝土的均匀性和强度。

4. 防水处理：采取合适的防水措施，防止结构受到水的渗透和侵蚀。

5. 结构验收：对已完成的水工钢筋混凝土结构进行验收，检查结构的质量和安全性。

五、案例分析以水坝工程为例，进行水工钢筋混凝土结构的设计和施工。

根据工程要求和场地条件，选择重力坝作为结构形式。

根据设计荷载和地质勘察报告，确定结构尺寸和截面形状。

通过荷载分析和结构计算，确定结构的受力分布和配筋方案。

根据设计结果，编制施工图纸，指导实际施工过程。

水工钢筋混凝土结构课程设计

水工钢筋混凝土结构课程设计水工钢筋混凝土结构是水利工程中常见的一种结构类型，其设计与施工对于确保工程的安全和稳定性至关重要。

本文将对水工钢筋混凝土结构的课程设计进行讨论，内容包括结构荷载计算、结构布置和设计、钢筋构造设计以及结构稳定性分析等。

首先，结构荷载计算是设计水工钢筋混凝土结构的基础。

根据实际情况和设计要求，确定项目的荷载类型和荷载大小。

常见的荷载包括恒定荷载（如结构自重）、可变荷载（如水压力、雨水荷载）以及运动荷载（如水流作用）。

对于水工工程来说，特别需要考虑水压力的作用，准确计算水压力对结构的影响。

结构布置和设计是课程设计的核心环节。

根据实际的工程需求和结构设计要求，确定结构的布置方案。

水工钢筋混凝土结构往往需要兼顾强度、稳定性和耐久性的要求。

结构设计需要注意的关键点包括：确定结构的几何尺寸，以及结构中使用的钢筋种类和数量；根据结构荷载计算的结果，确定结构所需的配筋方案；根据结构的几何形状和荷载情况，采取适当的加固和预应力措施，确保结构的稳定性和耐久性。

钢筋构造设计是水工钢筋混凝土结构设计的重要组成部分。

根据结构设计的要求，确定结构内部的钢筋布置方式和数量。

在钢筋设计中，需要注意的关键点包括：合理确定钢筋的直径和间距，以满足结构的强度需求；根据结构荷载的作用位置和大小，确定不同部位的钢筋配筋方式；根据构造形式和荷载情况，设置适当的连接件，确保钢筋的连接安全性。

综上所述，水工钢筋混凝土结构课程设计需要综合考虑结构荷载计算、结构布置与设计、钢筋构造设计以及结构稳定性分析等多个方面。

只有全面、准确地进行设计，才能确保水工钢筋混凝土结构的安全稳定。

水工钢筋混凝土课程设计

次梁抗剪配筋计算表 A
B左 B右
C
箍筋肢数、直径实配箍筋
Asv s
配筋率(最小配筋比较率) 5、根据计算结果和构造要求，绘制次梁配筋示意图。四、主梁设计（内力按弹性理论计算）： 1、计算简图：
图 2 主梁计算简图柱截面 450×450，由于钢筋混凝土主梁抗弯刚度较钢筋混凝土柱大的多，故可将主梁视作铰支于钢筋混凝土柱的连续梁进行计算。主梁端部支承于砖壁柱上，其支承长度 a=370。
5 15 25 35 45 55 65 75 85 95 105 115 125
6 16 26 36 46 56 66 76 86 96 106 116 126
7 17 27 37 47 57 67 77 87 97 107 117 127
8 18 28 38 48 58 68 78 88 98 108 118 128
f cbh02 ( f c b 'f h02 )
。并
次梁抗弯配筋计算表 1
M1
B
MB M2
2
C
MC
s
KM KM （ s ） 2 f c bh0 f c b 'f h02
1 1 2 S ( b ) s 1 0.5
As KM / s f y h0
水工钢筋混凝土结构学课程设计任务书
一、课程设计目的和任务技能训练： 1、使学生对水工钢筋混凝土结构设计过程有更加深入的理解； 2、增强学生使用水工钢筋混凝土结构设计规范的意识； 3、提高学生收集相关设计资料的能力； 4、使学生进一步掌握水工钢筋混凝土结构设计的原则、步骤及方法； 5、提高学生的工程制图能力。通专结合点： 1、通过分组共同完成设计任务提升团结协作能力； 2、训练学生使用设计规范的能力； 3、训练学生搜集参考资料、利用资料的能力； 4、通过编写课程设计计算书训练学生计算能力与写作能力； 5、通过出配筋图训练学生绘图、识图的能力； 6、提高学生分析问题和解决问题的能力。二、课程设计题目水电站厂房肋形楼盖设计三、课程设计内容 1、结构平面布置：柱网、主梁、次梁及板的布置 2、板的强度计算（按弹性理论计算） 3、次梁强度计算（按塑性理论计算） 4、主梁强度、刚度、裂缝宽度计算（按弹性理论计算） 5、绘制结构施工图（1）、结构平面布置图（1：100）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：30；1：20）（4）、主梁的配筋图（1：30；1：20）及弯矩 M、剪力 V 的包络图（5）、钢筋明细表及图纸说明

水工钢筋混凝土结构课程设计完整版

水工钢筋混凝土结构课程设计HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】《水工钢筋混凝土结构》课程设计姓名: 苏瑞学号： 08专业： 14级水利水电建筑工程(士官)《水工钢筋砼》课程设计任务书课程设计题目：钢筋混凝土肋形楼盖设计一、设计资料1、设计条件某水电站副厂房属3级水工建筑物，环境条件类别为一类，厂房按正常运行状况设计，设计状况属持久状况，设计状况系数ψ取。

采用外墙及内柱承重，柱网布置如图1所示，楼盖采用钢筋混凝土现浇整体式肋形结构。

图1 副厂房楼盖结构柱网布置图2、设计参数（1）楼层构造20mm厚水泥砂浆抹面（水泥砂浆容重γ1为20kN/m3）。

钢筋混凝土结构层（钢筋混凝土容重γ3为25kN/m3）。

15mm厚混合砂浆粉底（混合砂浆容重γ2为17kN/m3）。

（2）材料混凝土：楼面活荷载标准值q k≤6kN/m时，采用C20；q k＞6kN/m时，采用C25；钢筋：除主梁和次梁的主筋采用HRB335钢筋外，其余均采用HPB235钢筋。

（3）设计参数表1 柱网尺寸L×B1及荷载楼面活荷载标准值1×B1、柱的截面尺寸b×h = 300mm×400mm，楼面活荷载标准值q k按题号柱网尺寸L1由表1给出，如表2所示。

表2 设计参数自选二、设计内容1、肋型结构梁格布置及构件尺寸拟定根据设计任务书提供的设计资料及表1所填有关设计参数进行结构布置；选定材料并拟定构件截面尺寸，板的结构采用单向板结构。

2、结构内力计算根据结构工作状况及结构特点，确定计算简图，并进行荷载计算；计算结构内力，并根据需要绘制内力包络图。

3、截面设计考虑结构设计的安全、经济、便于施工等因素进行截面设计；合理选择受力钢筋，并按要求配置构造钢筋；绘制主梁内力包络图及抵抗弯矩图。

4、绘制构件施工图绘制楼盖结构平面布置图（1:100～1:200）；绘制板、次梁和主梁模板配筋图，根据需要绘制钢筋材料表或钢筋抽样图。

水闸工作桥课程设计新版

水闸工作桥课程设计新版一、课程目标知识目标：1. 学生能够理解水闸工作桥的基本概念、组成结构及其在水利工程中的作用。

2. 学生能够掌握水闸工作桥的运行原理，包括闸门的开启、关闭及调节水流的过程。

3. 学生能够了解水闸工作桥在我国水利设施中的应用案例，认识其重要性和实际意义。

技能目标：1. 学生能够运用所学的知识，分析水闸工作桥在设计中的关键因素，如选址、结构设计、材料选择等。

2. 学生能够通过小组合作，设计简单的水闸工作桥模型，提高动手操作能力和团队协作能力。

3. 学生能够运用所学知识，解决与水闸工作桥相关的实际问题，提高问题分析解决能力。

情感态度价值观目标：1. 学生能够认识到水利工程在我国社会发展中的重要性，增强对水利工程建设的兴趣和热情。

2. 学生能够培养关爱水资源、保护水环境的意识，提高社会责任感和环保意识。

3. 学生能够在学习过程中，体验科学探究的乐趣，培养严谨、务实的学习态度。

本课程针对初中年级学生，结合学科特点，注重理论与实践相结合，以培养学生的知识运用能力、动手操作能力和团队协作能力为主要目标。

在教学过程中，教师需关注学生的个体差异，提供有针对性的指导，确保学生能够达到预期的学习成果。

通过本课程的学习，使学生能够更好地理解和应用水闸工作桥的相关知识，提高解决实际问题的能力，同时培养对水利工程的兴趣和热爱。

二、教学内容1. 水利工程概述：介绍水利工程的基本概念、分类及在我国的发展现状，使学生了解水闸工作桥在水利工程中的地位和作用。

关联教材章节：第一章水利工程概述2. 水闸工作桥的组成与结构：详细讲解水闸工作桥的各部分组成，如闸室、闸门、启闭机等，以及各部分的功能和相互关系。

关联教材章节：第二章水闸工程3. 水闸工作桥的工作原理：阐述水闸工作桥的运行原理，包括闸门的开启、关闭及调节水流的过程，使学生掌握其工作原理。

关联教材章节：第二章水闸工程4. 水闸工作桥的设计与施工：介绍水闸工作桥的选址、结构设计、材料选择等方面的知识，为学生设计水闸工作桥模型提供理论支持。

钢混水闸桥课设..

编号（学号）：水工钢筋混凝土结构课程设计（2009级本科）题目水闸工作桥设计学院能源环境学院专业水利水电姓名指导教师完成日期 2009年 6 月 22 日水闸工作桥课程设计第一部分拟定工作桥尺寸一、工作桥纵向布置1、工作桥长度为便于安装，工作桥长度=两闸墩中心线距离-20~30mm=7000+500+500-20=7980mm 但计算时工作桥长度仍用8000mm计算2、横梁位置：为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。

横梁尺寸初步拟定为，高：500mm；宽：250mm.横梁上面的机墩取高：400mm；宽：250mm3、活动铺板为减轻吊装重量，面板做成活动铺板，简支在纵梁上。

活动铺板尺寸选用宽：655mm，长度1500+2 80=1660mm；高度：80mm。

中间共四块面板。

桥两边再每边两块。

总的横向布置图及尺寸如图所示：二、工作桥横向布置1、纵梁尺寸：高度：800；宽度：300.2、悬臂板：高度：端部取100，根部取200；宽度：500尺寸如图所示三、刚架布置（在此不计算）1、刚架高度计算用的高度：H=31.05－24.0－h实际高度：H＋H1，其中：H1为柱插入杯口的高度。

H1需满足：a.大体为1.2～0.8倍柱长边尺寸；b.大于0.05H。

第二部分配筋设计一、面板配筋设计 1．活动铺板 1）安装检修工况 a ．荷载计算板自重：g k =0.08655.0⨯⨯25=1.31KN/m g =G γ g k =1.0531.1⨯=1.3755KN/m一个绳鼓重：G k =6.54KN ，G=G γ G k =6.54⨯1.05=6.867KN 桥面活荷载不考虑 b ．计算简图和内力计算158********=+=+=a l l n 15808015000=+=+=h l l n 165015001.11.1=⨯==n l l 因此计算跨度去1580mm跨中弯矩：m KN l G gl M ∙=⨯+⨯⨯=⨯+=770.2458.1867.658.13755.1814812020 2）正常使用工况，持久状况a ．荷载：⨯⨯=655.008.0k g 25=1.31KN/m 3755.131.105.1=⨯==k G g g γKN/m 人群荷载：m KNb q q k G /358.2655.032.1=⨯⨯==γ b ．跨中弯矩165.158.1)358.23755.1(811)(811220=⨯+⨯=+⨯=l q g M KN ·m从以上两种状态可知，安装工况下的弯矩值更大，取大值进行计算3）配筋计算查表得：c=25mm （二类环境），估计钢筋直径为d =10mm ，mm dc a 302=+= mm a h h 500=-=有书查表得：k=1.2，采用C25混凝土，查表2/9.11mm KN f c =，面板用HRB335的钢筋，查表2/300mm N f y =mm b 655=，171.0506559.1110770.22.1262=⨯⨯⨯⨯==o c s bh f KM α 468.085.0189.0211=<=--=b s ξαξ 2053.24530050189.06559.11mm f h b f A y c s =⨯⨯⨯==ξ %15.0%75.05065553.245min 0=>=⨯==ρρbh A s 查附录3表1，选用68φ（2302mm A s =）在受力钢筋内侧布置与受力钢筋垂直分布钢筋，按要求取250@6φ配筋如图所示绳鼓图2-3取1m板宽计算，由根部最大弯矩计算板的钢筋用量。

钢筋混凝土课程设计

2.2 任务书（P. 148）
3. 有关说明
3.1 结构形式和制作 (P.135)
3.2 结构尺寸（P.136） 3.3 细部结构 ① 支托 ② 杯形基础（P.145）
③ 活动门槽
④ 机墩 ⑤ 纵梁与支架的连接
4. 结构计算――内力计算、配筋 ① 铺板――使用阶段（持久）和安装阶段（短暂）受弯正截面
7. 参考资料 ① 水闸工作桥设计参考资料（P.132） ② 教材、水利规范
8. 注意
① 认真阅读任务书和参考资料 ② 独立完成 ③ 保持图纸的整洁 ④ 不要出现雷同图纸，否则-----。
② 施工图 1:25比例，2号图（841×594）,即模板图、配筋土、钢筋表、附注及说明。
6．说明书像书本一样的小册子：封面、目录、章节等 ① 前言设计目的、任务、资料、主要内容、成果说明。 ② 结构布置布置说明、布置简图等。 ③ 结构计算板的计算、横梁计算、纵梁计算、支架计算等各为一节。 ④ 工程量一个支架、一个身的工程量：混凝土（m3）、钢筋（kg）
水工钢筋砼结构课程设计水闸工作桥设计
1. 设计目的 ① 复习、巩固所学水工钢筋混凝土结构设计理论和计算方法； ② 培养独立分析、解决问题的能力；
③ 提高制图能力。
2. 任务 2.1认识闸门工作桥结构闸墩――闸门槽――公路桥――支架――工作桥桥身
支架：立柱、横梁
工作桥桥身：纵梁、横梁、桥板、扶手
② 悬臂板――使用阶段（持久）和检修阶段（短暂）受弯正截面
③ 横梁受弯正截面 ④ 纵梁受弯正截面、斜截面抗剪、裂缝宽度和挠度验算等。 ⑤ 支架纵向计算――沿工作桥走向：闸门的开启与否。横向计算――顺水流分析：主要是风荷载。 ⑥ 牛腿计算（略）

水闸工作桥课程设计

水闸工作桥课程设计第一部：拟定工作桥尺寸一、工作桥纵向布置1、工作桥长度：为便于安装，工桥桥长度=两闸墩中心线距离－20～30mm＝7000＋500＋500－20 ＝7980mm 但计算时工作桥长度仍用8000 mm计算。

2、横梁位置：为简化计算，我们将地螺栓安装在横梁与纵梁相交处，不考虑其偏移。

横梁尺寸初步拟定为，高：500；宽：250. 横梁上面的机敦取高：250；宽：250.3、活动铺板：为减轻吊装重量，面板做成活动铺板，简支在纵梁上。

活动铺板选用的，宽850；长度：1500+2*80=1660 ；高度：80。

中间共四块面板。

桥两边再一边一块板。

总的横向布置图及个尺寸如图所示：二、工作桥横向布置1、纵梁尺寸：高度：800；宽度：300。

2、悬臂板：高度：端部取100，根部取200；宽度：500尺寸如图所示：三、刚架布置（在此不计算）1、刚架高度计算用的高度：H=31.4－24.0－h实际高度：H＋H1，其中：H1为柱插入杯口的高度。

H1需满足：a.大体为1.2～0.8倍柱长边尺寸；b.大于0.05H。

图3：钢桁架布置第二部：配筋一、面板配筋设计1、活动铺板1）安装检修工况： a 荷载计算板自重:0.080.8525 1.7/k g KN m =⨯⨯=1.05 1.71.785/G k g g KN m γ==⨯= 一个绳鼓重： 6.54k G KN =, 6.54 1.05 6.867G k G G KN γ==⨯= 桥面活载不考虑 b 计算简图和内力计算01500801580n l l a mm =+=+= 01500801580n l l h mm =+=+= 0 1.1 1.115001650n l l mm ==⨯=因此计算跨度取1580mmc.跨中弯矩：220011 6.867 1.581.785 1.58 3.268484p l M gl KN m ⨯⨯=+=⨯⨯+=∙2)正常使用工况，持久状况a.荷载：板自重 0.080.8525 1.7/k g KN m =⨯⨯=1.05 1.71.785/G k g g KN m γ==⨯=人群荷载 1.240.85 4.08/G k q q b KN m γ==⨯⨯=b.跨中弯矩：()2011 1.838M g q l KN m =⨯+=∙从以上两种状态可知，安装工况下的弯矩更大，取大值进行计算3）配筋计算：查表得25(),d 302dc mm a c mm==+=二类环境估计钢筋直径为=10mm,050h h a mm =-=由书2-7查k=1.2，采用C25混凝土，查表211.9/c f N mm =，面板用HPB335的钢筋，查表2300/y f N mm =800b mm =，6220 1.2 3.26100.15511.985050s c KM f bh α⨯⨯===⨯⨯，10.1690.850.468b ξξ=-=<=2011.98500.16950285.2300c s y f b h A mm f ξ⨯⨯⨯=== 0min 285.2/0.67%0.15%85050s A bh ρρ===>=⨯查附录3表1，选用6φ8(2302mm s A =)在受力钢筋内侧布置与受力钢筋垂直的分布钢筋，按要求取φ6@250。
