AGC AVC 系统软件操作说明

合集下载

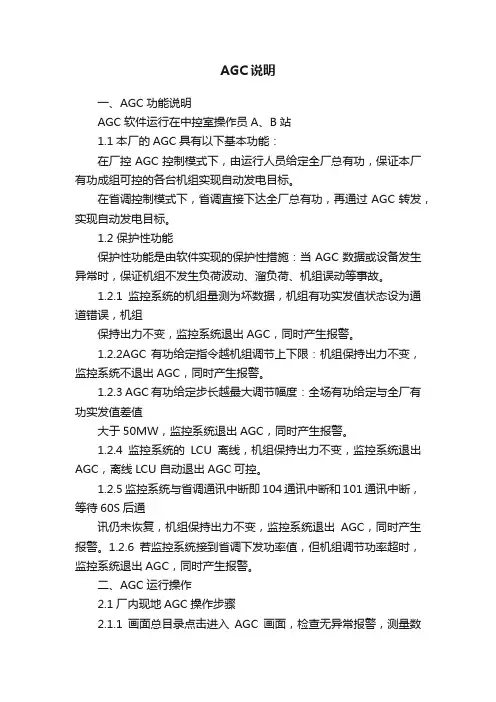

AGC说明

AGC说明

AGC说明一、AGC功能说明AGC软件运行在中控室操作员A、B站1.1本厂的AGC具有以下基本功能:在厂控AGC控制模式下,由运行人员给定全厂总有功,保证本厂有功成组可控的各台机组实现自动发电目标。

在省调控制模式下,省调直接下达全厂总有功,再通过AGC转发,实现自动发电目标。

1.2 保护性功能保护性功能是由软件实现的保护性措施:当AGC数据或设备发生异常时,保证机组不发生负荷波动、溜负荷、机组误动等事故。

1.2.1监控系统的机组量测为坏数据,机组有功实发值状态设为通道错误,机组保持出力不变,监控系统退出AGC,同时产生报警。

1.2.2AGC有功给定指令越机组调节上下限:机组保持出力不变,监控系统不退出AGC,同时产生报警。

1.2.3 AGC有功给定步长越最大调节幅度:全场有功给定与全厂有功实发值差值大于50MW,监控系统退出AGC,同时产生报警。

1.2.4监控系统的LCU离线,机组保持出力不变,监控系统退出AGC,离线LCU 自动退出AGC可控。

1.2.5监控系统与省调通讯中断即104通讯中断和101通讯中断,等待60S后通讯仍未恢复,机组保持出力不变,监控系统退出AGC,同时产生报警。

1.2.6若监控系统接到省调下发功率值,但机组调节功率超时,监控系统退出AGC,同时产生报警。

二、AGC运行操作2.1厂内现地AGC操作步骤2.1.1画面总目录点击进入AGC画面,检查无异常报警,测量数据正常。

2.2.2确保至少已有一台机组投入有功成组2.2.3将AGC功能投入,全厂有功给定将不再跟踪全厂实发值。

2.2.4将全厂给定方式投入。

其中“全厂给定”方式是指:操作员直接输入“全厂总有功”的值再由AGC自动分配给可控机组并执行功率调节的方式;2.2.5将闭环方式投入。

注意:闭环方式下AGC命令将下发到机组并有执行功率调节。

2.2.5.1当需调整“给定全厂总有功”时,将全厂有功目标值填入对话框并确定,AGC即开始在AGC可控机组间进行负荷分配。

AVC_AGC常用测试工具使用说明

AVC_AGC常用测试工具使用说明

A VC-AGC常用测试工具使用说明编制:余勇强更新日期:2013年12月7日目录 (1)1、IEC104tester (3)2、PMA商用软件 (10)3、104SIM (15)4、SOKIT (25)5、SpuerCom (27)6、ModSim32 (29)7、mod_RSsim(版本:8.20.0.1) (33)8、ModScan32 (37)9、COMMIX (42)10、WINSCT211 (42)11、Modbus Poll (43)12、Modbus Slave (46)13、IEC101-103-104规约分析程序 (48)14、TransFloat (49)15、Beyond Compare 3 (49)由于AVC_AGC调试中遇到的大多数问题都与通信有关,为了方便工程调试,尽可能减少一些不必要的麻烦,我把一些可以方便调试的工具梳理了一下,并把使用方法整理了一下,给大家做一个参考,具体请见正文。

1、IEC104testerIEC104tester是上海华东电科院出品的一个104规约测试工具,它可以模拟主站,也可以模拟子站;同时也可以模拟101规约的主站和子站,101规约和104规约类似。

我现在把模拟104规约主站和子站的方法展示出来,以供大家参考。

101规约以后会按需添加。

IEC104tester也有一定的局限性,模拟主站时,只能监视,不能手动模拟向下发送报文;模拟子站时也不能手动模拟向下发送报文,同时浮点型遥测数据只有一个固定值和随机变化两种情况可选,不能手动设定一个特定浮点数,但是标度化值和归一化值可以自由设定。

模拟104主站○1打开IEC104tester后选择工具栏上的“配置”—“基本特性配置”。

协议类型选择104规约,其中“传送原因(COT)”、“公共地址(ADDR)”和“信息体地址(IOA)”的字节长度需要和子站协商好,一般是“2、2、3”;对端IP地址和端口号也要和子站协商好并正确填写,端口号一般是2404。

AGC AVC 系统软件操作说明

AGC AVC 系统软件操作说明

自动发电自动电压控制
操作说明
启AGC/AVC系统监控
双击AGC/AVC监控机桌面上的“自动发电电压控制系统监控程序”,自动开启AGC系统监
,监2
3
4
显示
5
AGC子站模式。

AVC同样适用此过程。

例图
例图
6、系统工况监视
启动实时监控后,系统工况监视界面
例图
AGC系统相关运行信息(图例)。

例图 AVC
例图
AGC/AVC
AGC/AVC
AGC/AVC
AGC/AVC
AGC
AGC
AGC
可调上限
接口状态监视:与各个系统的数据传输情况,绿色为通讯正常,红色为通讯中断。

AGC/AVC设备投退:
步骤:点AVC设备按钮。

AGC设备按钮出现如下图窗口
例图
例图
例图


例图历史消息查询(例图)
●查询统计数据,可选时间
●查询历史告警(例图)
●查询历史跟踪曲线(例图)
●查询历史采集量(例图)

在工具栏的工具里的风电场数据上报简易操作:
AGC投入后,单击AGC设备,如下图:将逆变器勾选后提交。

AGC设定值:只用于本地控制。

AGC
当AGC
音提示。

光伏AGC系统操作说明

光伏AGC系统操作说明

自动发电控制操作说明启AGC系统监控双击AGC监控机桌面上的“自动发电控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC装置并启动实时监控功能。

若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

5、有功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面AGC系统相关运行信息(图例)。

AGC投退状态:投入\退出投入为绿色退出为红色AGC控制模式:本地\远方本地为绿色远方为粉色AGC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

正常绿色闭锁红色AGC 减闭锁:AGC减闭锁指当前有功不可减少的遥信状态。

正常绿色闭锁红色AGC超发告警:当实际出力比目标值高时,AGC超发告警为红色当实际出力比目标值低时,AGC超发告警为绿色,且显示AGC 超发告警正常AGC指令:有自由发电和限功率两种自由发电为绿色限功率为粉色AGC系统数据:控制死区及总目标值为调度下发值;总输出功率是当时出线功率。

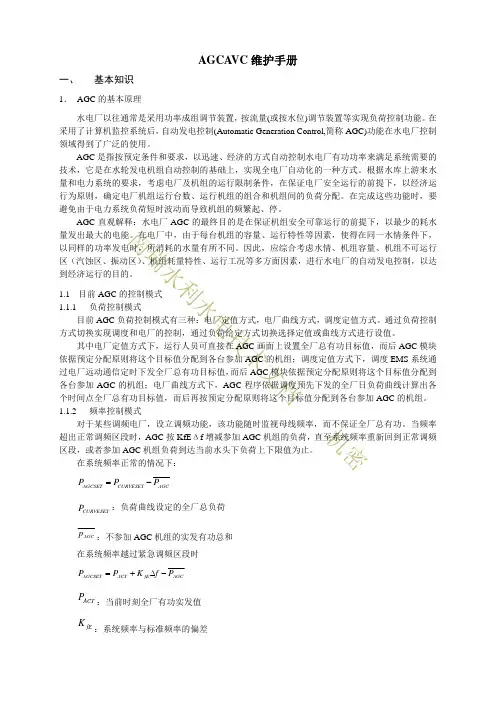

AGCAVC维护手册(V3.0.9)

AGCAVC维护手册(V3.0.9)

PAGCSET = PCURVESET − PAGC
PCURVESET :负荷曲线设定的全厂总负荷
pAGC :不参加 AGC 机组的实发有功总和 在系统频率越过紧急调频区段时 PAGCSET = PACT + K fE Δf − PAGC
PACT :当前时刻全厂有功实发值 K fE :系统频率与标准频率的偏差
利 全厂联合振动区是指 AGC 运行在成组方式下的不可运行区域。可以理解为将全厂所有可运行机
组作为单台机组时的振动区。
水 要计算联合振动区,首先要计算出联合可调范围。假设两台投入 AGC 的机组调节范围均为(C,D) 电 和(E,F)。则通过排列组合得出两台机组的可调范围为:
两低:(C+C,D+D);
省水多发; AGC 分配值与调度给定值尽可能最接近; 避免机组频繁穿越振动区; 相邻两次负荷调节所造成的机组负荷波动最小。 1.2.4 小负荷分配原则 当相邻两次电网调度设值较小时,可选择一台机组进行小负核调整,若一台机组进行小负荷调 整,不能满足要求,可再增加一台参与调整。
1.3 振动区
1.3.1 机组振动区
1.1.2 频率控制模式
机 对于某些调频电厂,设立调频功能,该功能随时监视母线频率,而不保证全厂总有功。当频率
超出正常调频区段时,AGC 按 KfEΔf 增减参加 AGC 机组的负荷,直至系统频率重新回到正常调频
区段,或者参加 AGC 机组负荷到达当前水头下负荷上下限值为止。

在系统频率正常的情况下:
为水头无效,将该值丢掉;手动设置水头值时,如想要设定水头与当前水头相差过大,可采用多次 设值逐步实现;当水头测值超过最高/最低限值时,机组 AGC 禁止投入。
AGC 联控功能自动退出条件 当发生有可能影响系统安全的事件时,立刻退出全厂联控方式: 1)母线频率故障,包括频率测量通道故障、频率越限(上限 50.3 Hz、下限 49.7Hz); 2)机组有功测值故障。此时无法确定机组有功测值是否准确,为了避免全厂有功设定值受此影 响,因此要退出 AGC 联控功能。 3)发电态时机组 LCU 故障。由于发电态时机组 LCU 故障上送机组有功值可能为零,为避免此 台机组有功功率为零,影响全厂 AGC 分配,造成厂站层负荷与网调设定值偏离过大,退出全厂 AGC; 4)发电态机组有功品质变坏,此时无法确定机组有功测值是否准确,为了避免其他机组有功设 定值受此影响,则不论该机组是否有参加 AGC,要退出 AGC 联控功能; 5)如果机组由发电态突变(一个 AGC 扫描周期)为其他状态,且机组有功功率大于机组最大 有功值的 10%,则不论该机组是否有参加 AGC,退出全厂 AGC

AVC操作说明

AVC操作说明

AVC操作说明一、AVC系统开环/闭环设置进入AVC主画面—>运行参数。

双击是否闭环选项,将其设置为是或否。

(1)(2)(3)二、变电站及设备状态设置1.变电站闭环\开环状态设置。

a)进入AVC控制画面。

(1)b)右键点击自动控制标志选择厂站控制变位,即可进行整个变电站的闭环和开环切换。

2.设备的闭锁和解锁设备闭锁位有四种即投入、自动闭锁、人工闭锁、人工+自动。

投入:图标显示绿色。

自动闭锁:图标显示红色。

解锁方法:右键点击图标,选择解锁告警闭锁,输入用户名和密码,之后一直点击确定。

人工闭锁:图标显示灰色。

解锁方法:右键点击图标,选择解除人工闭锁,输入用户名和密码,之后一直点击确定。

人工闭锁方法:右键点击图标,选择人工闭锁,输入用户名和密码,之后一直点击确定。

人工+自动:图标显示黄色。

解锁方法:依据以上方法,一次解除两种闭锁。

注意事项:1.在设备投入AVC闭环自动控制的情况下,手工操作设备后,会自动闭锁被操作设备,需要监控员人为的在AVC控制状态图上解除手工操作闭锁,AVC才能正常遥控此设备。

2.由于某些遥信、遥测上送比较慢,导致AVC系统判断动作超时,进而误认为操作是人工操作,自动闭锁设备控制。

需要监控员人为的在AVC控制状态图上解除闭锁,AVC才能正常遥控此设备。

3.由于母线电压长时间不刷新,AVC系统会自动的将母线闭锁(不关注母线电压是否越限),待检测到电压有刷新时,AVC系统会自动的将母线闭锁解除。

4.并列调档如果有一台主变遥控失败,AVC系统会在4分钟之后对档,即重新遥控上次不成功的主变,如果对档不成功,AVC系统会回调之前遥控成功的主变,使其并列档位一致。

AVC会对遥控不成功的主变进行闭锁,需要监控员人为的在AVC控制状态图上解除闭锁,AVC才能正常遥控此设备。

5.检测到设备有故障会自动闭锁,故障解除后续人工解除闭锁。

6.主变和电容器检修时,要先在AVC上闭锁设备,禁止AVC对其遥控,然后现场人员才能操作,以免发生安全事故。

光伏AGC系统操作说明

光伏AGC系统操作说明

自动发电控制操作说明启AGC系统监控双击AGC监控机桌面上的“自动发电控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC装置并启动实时监控功能。

若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

5、有功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面AGC系统相关运行信息(图例)。

AGC投退状态:投入\退出投入为绿色退出为红色AGC控制模式:本地\远方本地为绿色远方为粉色AGC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

正常绿色闭锁红色AGC 减闭锁:AGC减闭锁指当前有功不可减少的遥信状态。

正常绿色闭锁红色AGC超发告警:当实际出力比目标值高时,AGC超发告警为红色当实际出力比目标值低时,AGC超发告警为绿色,且显示AGC 超发告警正常AGC指令:有自由发电和限功率两种自由发电为绿色限功率为粉色AGC系统数据:控制死区及总目标值为调度下发值;总输出功率是当时出线功率。

AGC AVC 系统软件操作说明

AGC AVC 系统软件操作说明

自动发电自动电压控制操作说明启AGC/A VC系统监控双击AGC/A VC监控机桌面上的“自动发电电压控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC/A VC装置并启动实时监控功能。

例图若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

例图2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

A VC与AGC 操作一样。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

A VC与之一样。

5、有功、无功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC 子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

A VC 同样适用此过程。

例图【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

例图说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面例图●AGC系统相关运行信息(图例)。

例图●A VC系统运行相关信息例图AGC/A VC投退状态:投入\退出投入为绿色退出为红色AGC/A VC控制模式:本地\远方本地为绿色远方为粉色AGC/A VC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

AVC操作使用说明书

AVC操作使用说明书

AVC软件操作使用说明书1使用的条件:当机组并网后,可将HGC、AVQC下位机投入,机组要停机时退出。

投退有两种方式:下位机直接投退和上位机控制投退,其作用是一样的。

下位机直接投退则直接按电气控制台上的红色投按钮或绿色退按钮;如通过DCS控通过在DCS上做配置来实现制,则可下位机的投退。

上位机控制投退则先在主界面(图8)上选择需要投退的机组,然后按需要投退的“P”或“Q”按钮,当投成功后,相应按钮变红,退成功后,相应按钮变绿。

2用户登录要进行系统设置必须进行用户登录。

用户分三个等级:初级用户、中级用户和高级用户,分别设置不同的口令。

其中初级用户只能进行运行设置;中级用户可进行运行设置和机组保护设置;高级用户可进行运行设置和机组保护设置和初始设置。

操作时先从“文件”菜单或工具按钮选择进入“用户登录”。

“登录”对话框出现后,通过下拉框选择用户级别,然后添入口令,按“确定”即可。

如口令不对则给出出错信息。

按“取消”则取消登录操作。

当用户离开,并不希望无关人员进行系统设置时,可从菜单或工具按钮选择进入“用户登录权限退出”。

此时出现“权限退出”对话框,按“确定”即可。

按“取消”则取消“权限登录退出”操作。

也可通过进入“文件”菜单的的“修改密码”来改变密码。

3系统设置系统设置包含初始设置、运行设置和机组保护设置,初始设置包含了通信协议等内容的设置,由厂家在初次安装软件时完成,初次安装软件首先需要进行“机组配置”,即按照顺序把安装了下位机的机组名称添加到下拉框内,然后按“设定”确认。

如输入错了可选出出错机组后按“删除”。

与上一级调度机构通信可通过RTU,也可通过基于IP的网络。

如果通过RTU通信,则需进行规约设置,本软件支持SC1801规约和CDT规约。

这里需要输入通信规约和站址,还应输入上一级调度机构下发目标值的板点号和相应的满刻度值。

如果通过网络通信,则需要设置本地和主站的IP和端口号。

对于返送给主站的数据应通过“发送数据设置”来确定所要发送数据在数据流中的位置、类型、名称、与主站对应的满刻度值以及死区。

光伏AGC和AVC系统产品手册(国能日新)

光伏AGC和AVC系统产品手册(国能日新)

光伏电站有功功率、无功功率自动控制系统(AGC、AVC)V3.1.1111产品手册北京国能日新系统控制技术有限公司2015年7月目录第一章公司简介 (1)第二章产品背景 (2)第三章光伏新能源并网规范要求及遵循标准 (3)3.1 并网规范 (3)3.2 遵循标准 (3)3.3 系统设计原则 (4)第四章光伏电站有功和电压自动控制系统 (5)4.1 总体设计 (5)4.2、软件系统层次结构 (6)4.3 系统功能 (7)4.4 AGC控制策略 (14)4.5 AVC控制策略 (15)4.6 系统特点 (16)4.7 性能指标 (16)第五章生产进度计划及技术资料交付进度 (17)第六章项目管理与工程实施 (18)6.1 管理目标 (18)6.2 组织结构 (18)6.3 实施流程 (18)6.4 现场勘察 (18)6.5 实施力量 (19)6.6 系统验收 (19)第七章技术支持及售后服务 (20)7.1 现场服务人员 (20)7.2 技术支持及资料 (21)7.3 售后服务 (22)第八章技术培训 (23)8.1 培训原则 (23)8.2 培训内容 (23)8.3 现场培训 (23)第九章检验和验收 (24)第十章包装、运输和贮存 (25)第十一章产品业绩表(部分) (26)第一章公司简介北京国能日新系统控制技术有限公司(简称国能日新),是北京市高新技术企业。

公司自成立以来,在全体员工的不懈努力下,已经发展成一个各项资质齐全、拥有自主研发、生产制造和全方位营销等综合能力的高新技术企业。

专注于为新能源企业在并网自动化、生产运营、企业信息化等方面提供优质的解决方案,通过我们专业的技术产品及全面的服务体系为新能源企业的更优发展提供技术保障。

我们的发展目标是做新能源行业中领先的软件产品及服务提供商。

公司始终以人才为主体,不断加大技术研发的投入。

通过持续引进人才,拥有一批熟悉中国电力行业需求和特点的优秀技术开发人员和工程人员。

AGVC使用手册(8)

AGVC使用手册(8)

EC2000资料第二卷第八册AGC/AVC应用手册国电自动化研究院自动控制所南京南瑞集团公司自动控制分公司一九九九年六月编写:审核:批准:目录第Ⅰ部分 AGC技术说明 (1)一、AGC的主要功能 (1)二、AGC的主要组成部分和基本原理 (3)三、AGC有关参数的说明 (5)四、自动开停机 (6)第Ⅱ部分 AGC操作指导 (7)一、AGC控制方式 (7)二、AGC投入和退出的条件 (7)三、全厂AGC各种控制方式的切换及其注意事项 (8)四、运行操作 (10)第III部分 AVC技术说明 (13)一、AVC的主要功能 (13)二、AVC的主要组成部分和基本原理 (13)三、AVC有关参数的说明 (15)第IV部分 AVC操作指导 (16)一、AVC控制方式 (16)二、AVC投入和退出的条件 (16)三、全厂AVC各种控制方式的切换及其注意事项 (17)四、运行操作 (18)第Ⅰ部分 AGC技术说明一、AGC的主要功能1. 全厂有功功率控制:根据操作员输入的有功给定值、中调下达的有功给定值或中调下达的(由电厂操作员输入的)日负荷曲线,给各台机组进行分配,对全厂负荷进行调节,达到自动调功的目的。

2. 自动频率调节:AGC根据操作员输入的给定频率调节全厂的有功负荷,最大限度地使系统频率接近给定频率,达到自动调频的目的。

3. 安全运行和经济调度:AGC在进行负荷分配的同时进行安全性与经济性考虑,使各台机组分配的负荷避开振动区,并在最优的工况下运行,同时根据给定负荷与实际负荷的变化对机组作出经济的,合理的启停指导和自动开停机。

4. 特殊情况处理:(1) 正常停机机组正常停机时,若AGC原来已投入,则将此台机负荷进行慢速转移至其它参加AGC的机组,直至解列;机组正常停机后并不自动退出其AGC 运行,如要手动开停机,则应先退出其AGC运行。

(2) 正常开机机组正常开机并网后,若该台机组AGC原来已投入,则将自动分配其负荷值。

AGCAVC系统软件操作说明书

AGCAVC系统软件操作说明书

自动发电自动电压控制操作说明启AGC/A VC系统监控双击AGC/A VC监控机桌面上的“自动发电电压控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC/A VC装置并启动实时监控功能。

例图若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

例图2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

A VC与AGC 操作一样。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

A VC与之一样。

5、有功、无功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC 子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

A VC 同样适用此过程。

例图【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

例图说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面例图●AGC系统相关运行信息(图例)。

例图●A VC系统运行相关信息例图AGC/A VC投退状态:投入\退出投入为绿色退出为红色AGC/A VC控制模式:本地\远方本地为绿色远方为粉色AGC/A VC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

AGC Video监控系统客户端用户手册.

AGC Video监控系统客户端用户手册.

用户手册客户端软件AGC Video监控系统版本2008年11月浙江安正科技有限公司网站:目录一、软件简介 (3)二、软件安装与卸载 (4)1、运行环境 (4)2、安装光盘 (4)3、客户端监控软件安装 (6)4、客户端监控软件卸载 (10)三、软件使用 (14)1、用户登录 (14)2、软件界面简介 (15)3、浏览监控图像 (19)4、菜单栏使用 (19)5、工具栏使用 (42)6、窗口列表使用 (44)7、PTZ控制/终端控制使用 (44)8、视频列表使用 (48)9、报警输出使用 (49)10、视频图像浏览窗口使用 (50)11、状态栏显示 (53)一、软件简介AGC Video监控系统,由无线视频服务器(也称为前端)、视频监控流媒体服务器和客户端监控软件组成,无线视频服务器将实时采集的视频图像经压缩编码后,通过网络(无线或有线)发送到流媒体服务器,客户端监控软件登录视频服务器站点,实现实时视频浏览、监控。

客户端由监控器和播放器组成,监控器用于实时浏览、管理视频,播放器用于播放存储的视频文件,使用监控器软件登录视频服务器站点,能够实现多画面实时视频浏览监控,同时提供多站点(服务器)登录、视频参数控制、PTZ控制、录像控制、逻辑分组和分组轮跳等功能。

播放器软件用于播放视频保存文件,支持快进、倒退、单帧等播放功能,方便事后仔细浏览、审核录像文件等。

客户端软件特点:(1)精心设计人性化用户界面,操作方便、舒适;(2)多站点登录、连接;(3)多画面浏览,不同规格画面监控,全屏多窗口、单窗口模式;(4)用户自定义镜头分组,分组轮跳浏览,可设定轮跳时间;(5)支持远程录像和录像控制,锁定屏幕;(6)支持断线重连,可以设置最大网络延迟;(7)支持对无线视频服务器参数的远程控制;(8)支持对无线视频服务器端摄像机云台PTZ的远程控制;(9)支持事件提示、报警输出;(10)提供视频录像文件播放器。

二、软件安装与卸载在使用客户端监控软件进行视频浏览、监控之前,必须在计算机上安装客户端监控软件。

惠安AGCAVC现场说明

惠安AGCAVC现场说明

A VC/AGC操作步骤:
一,开机
用户名root 密码rootroot
二,登陆A VCAGC软件
打开一个终端,输入命令
如:cd /usr/local/scada/bin/ 回车#注意cd后的空格
super2000d 回车
spdcd -s 回车#注意spdcd后的空格
三,投入A VC/AGC软件
先打开到A VC监视画面
1 确定风机A VC功能为投入
2 点击AVC上位机,退出的右键中的遥控,分别点击操作人核对,监护人核对,
预校验,执行。

3等待结果:确认成功。

即完成A VC投入。

先打开到AGC监视画面
1 确定风机AGC允许为允许
2 点击AGC远方就地,退出右键中的遥控,分别点击操作人核对,监护人核对,
预校验,执行。

3等待结果:确认成功。

即完成AGC投入
如有任何问题,可以点击最上方系统旁边的蓝色图标(Teamviewer),将ID和Password发给我方工程师。

此软件一般情况下请不要关闭。

AGCAVC系统软件操作说明

AGCAVC系统软件操作说明

自动发电自动电压控制操作说明启AGC/AVC系统监控双击AGC/AVC监控机桌面上的“自动发电电压控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC/AVC装置并启动实时监控功能。

例图若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

例图2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

AVC与AGC操作一样。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

AVC与之一样。

5、有功、无功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

AVC同样适用此过程。

例图【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

例图说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面例图AGC系统相关运行信息(图例)。

例图AVC系统运行相关信息例图AGC/AVC投退状态:投入\退出投入为绿色退出为红色AGC/AVC控制模式:本地\远方本地为绿色远方为粉色AGC/AVC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

AGCAVC说明 .doc

AGCAVC说明 .doc

AGC/AVC说明AGC自动发电量控制AGC(Automatic Generation Control)是能量管理系统EMS中的一项重要功能,它控制着调频机组的出力,以满足不断变化的用户电力需求,并使系统处于经济的运行状态。

在联合电力系统中,AGC是以区域系统为单位,各自对本区内的发电机的出力进行控制。

它的任务可以归纳为如下三项:(1)维持系统频率为额定值,在正常稳态运行工况下,其允许频率偏差在正负(0.05——0.2)Hz之间,视系统容量大小而定。

(2)控制本地区与其他区间联络线上的交换功率为协议规定的数值。

(3)在满足系统安全性约束条件下,对发电量实行经济调度控制EDC(Economic Dispatch Control)。

自动发电控制( Automatic Generation Control )在电力行业中,AGC指:自动发电控制(AGC, Automatic Generation Control ),是并网发电厂提供的有偿辅助服务之一,发电机组在规定的出力调整范围内,跟踪电力调度交易机构下发的指令,按照一定调节速率实时调整发电出力,以满足电力系统频率和联络线功率控制要求的服务。

或者说,自动发电控制(AGC)对电网部分机组出力进行二次调整,以满足控制目标要求;其基本功能为:负荷频率控制(LFC),经济调度控制(EDC),备用容量监视(RM),AGC性能监视(AGC PM),联络线偏差控制(TBC)等;以达到其基本的目标:保证发电出力与负荷平衡,保证系统频率为额定值,使净区域联络线潮流与计划相等,最小区域化运行成本。

历史已有40多年,并在我国20多个省级电网得到应用.目前,绝大多数发电厂的发电机投入了有功发电自动控制系统(AGC),AGC系统的投入运行在保证机组安全、可靠运行的前提下,大大地提高了电网运行的安全、可靠性。

单机组AGC控制模式:单机组AGC控制模式有两种:遥控+遥调模式、单一遥调模式。

AGC AVC 系统软件操作说明

AGC AVC 系统软件操作说明

自动发电自动电压控制操作说明启AGC/A VC系统监控双击AGC/A VC监控机桌面上得“自动发电电压控制系统监控程序”,自动开启AGC系统监控,进入监控界面.用户名选择“adm”,密码为“1”.点击“确定”按钮后,进入监控界面、自动连接登录AGC/A VC装置并启动实时监控功能.例图若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会瞧到监控数据正常更新。

例图2、停止AGC系统监控在监控界面上点击右键,选择“停止AGC实时监控",即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

AVC与AGC 操作一样。

4、退出AGC系统在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制.同时信息窗口弹出,显示AGC退出成功或失败。

AVC与之一样。

5、有功、无功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定就是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发得有功目标值。

A GC子站超时未收到中调下发得有功目标值,将自动转换成本地控制模式.A VC同样适用此过程。

例图【本地控制】用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出得输入框中输入有功目标值,点击确定。

例图说明:解除设定值得方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定.注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视启动实时监控后,系统工况监视界面ﻩ例图●AGC系统相关运行信息(图例)。

例图●A VC系统运行相关信息例图AGC/A VC投退状态:投入\退出投入为绿色退出为红色AGC/A VC控制模式:本地\远方本地为绿色远方为粉色AGC/AVC增闭锁:AGC增闭锁指当前有功不可增加得遥信状态。

AGCAVC系统操作说明

AGCAVC系统操作说明

AGCA VC系统操作说明
0.硬件机器上电,操作系统起来,登录ems用户,密码:open3000;
1.右击“打开终端”启动数据库,输入切换用户命令:su 空格–空格oracle,提示输入
密码:open3000回车,接着输入命令:STARTDB 回车;
2.右击再新建“打开终端”启动后台系统,输入命令:sam_ctl start down回车;
3.等待10分钟左右,后台系统起来,在控制台,单击登录用户名:nari,密码:1
4.单击“画面显示”,进入AGCA VC控制画面,至此系统启动结束。

5.全厂AGC调节时,首先,必须对单个逆变器区的AGC功能投入,同理,全厂A VC调
节也与之类似;
6.其次,对AGC/A VC控制目标方式和远方就地方式投入,即定值控制方式和远方调度控
制方式;
7.最后,全厂AGC/A VC功能投入,设定并网出线有功功率或母线线电压的目标值;
8.恢复并网点的有功功率时,必须首先全厂AGC功能退出,然后进入AGC1-10,AGC11-16
分图,设定单个逆变器区的有功MAX值(1386kW);
9.恢复并网点的母线线电压时,必须首先全厂A VC功能退出,然后进入A VC1-10,
A VC11-16分图,设定单个逆变器区的无功值为0(并网点母线电压值是固定的,一般仅
需全厂A VC功能退出即可,阳光逆变器A VC调节必须首先对其使能,即综自后台遥控合无功调节开关)。

AGC、AVC现场运行规程

AGC、AVC现场运行规程

AGC、A VC现场运行规程目录一、概述我司RTU装置为上海惠安公司提供,分为主机屏和采集屏,且含AGC+A VC功能,主机屏在网控室,采集屏在机组保护室。

1、AGC自动装置:AGC是指自动、发电(负荷)、控制。

自动发电控制(AGC)是通过控制发电机有功出力来跟踪电力系统负荷变化,从而维持频率等于额定值,同时满足互联电力系统间按计划要求交换功率的一种控制技术。

基本目标包括使全系统的发电出力和负荷功率相匹配;将电力系统的频率偏差调节到零,保持系统频率为额定值;及控制区域间联络线的交换功率与计划值相等,实现各区域内有功功率的平衡。

2、A VC自动装置AVC是自动电压控制系统,通过控制机组励磁,实现电网电压、无功优化控制的专门装置。

在相关约束条件下,根据接受的目标电压指令,调节机组励磁,从而改变高压侧母线电压,达到控制目标。

目的是提高电网的可靠性和电网运行的经济性,该装置可实现本地和远方调度控制。

二、运行管理规定1、AGC投入、退出1.1、允许投入条件:在CCS模式下,AGC指令与实际功率偏差<30MW,且AGC指令非坏质量。

1.2、退出条件:允许投入条件消失,或AGC指令坏质量,或任意RB发生,或省调退出(脉冲),或运行人员退出。

1.3、投入过程:允许投入条件下,在画面点击“AGC请求”背景变红色,表示请求已经发出。

等省调投入(脉冲)信号一来,AGC已经投入。

1.4、闭锁AGC增:AGC模式下,负荷闭增或当前AGC指令大于负荷上限。

负荷闭增:子系统达到最大或机组负荷指令大于负荷上限或主汽压力偏差(PV-SP)低于-0.6MPa或负荷指令超过实际负荷20MW。

1.5、闭锁AGC减:AGC模式下,负荷闭减或当前AGC指令小于负荷下限。

1.6、负荷闭减:机组负荷指令小于负荷下限或主汽压力偏差(PV-SP)高于0.6MPa或负荷指令低于实际负荷20MW。

1.7、具体实现:通过10ADS (AUTOMAN)功能块,其输入为AGC指令,当AGC已投入信号即(请求已经发出且省调投入(脉冲)信号来)SETAUTO被置1,此时将自动接收省调的AGC指令。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

自动发电自动电压控制
操作说明
启AGC/AVC系统监控
双击AGC/AVC监控机桌面上的“自动发电电压控制系统监控程序”,自动开启AGC系统监控,进入监控界面。

用户名选择“adm”,密码为“1”。

点击“确定”按钮后,进入监控界面、自动连接登录AGC/AVC装置并启动实时监控功能。

例图
若系统监控没有自动打开,在监控程序界面上点击右键,选择“自动启动实时监控”,监控功能启动后,会看到监控数据正常更新。

例图
2、停止AGC系统监控
在监控界面上点击右键,选择“停止AGC实时监控”,即可退出实时监控。

密码同上。

3、启动AGC系统
在监控界面上点击右键,选择“AGC投入”,即可启动AGC自动发电控制系统,同时信息窗口弹出,显示AGC投入成功或失败。

AVC与AGC操作一样。

4、退出AGC系统
在监控界面上点击右键,选择“AGC退出”,即可退出自动发电控制。

同时信息窗口弹出,显示AGC退出成功或失败。

AVC与之一样。

5、有功、无功目标值设定
【远方控制】
AGC主站通过发AGC远方控制投退指令,切换AGC子站远方控制/本地控制模式,AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值,将自动转换成本地控制模式。

AVC同样适用此过程。

例图
【本地控制】
用户设定。

在监控界面上点击鼠标右键,选择设定有功目标值,在弹出的输入框中输入有功目标值,点击确定。

例图
说明:解除设定值的方法为:在监控界面上单击鼠标右键,选择解除电压目标值设定。

注意:解除设定后系统将由限功率模式转到自由发电模式,即对有功不进行控制。

6、系统工况监视
启动实时监控后,系统工况监视界面
例图
AGC系统相关运行信息(图例)。

例图
AVC系统运行相关信息
例图AGC/AVC投退状态:投入\退出投入为绿色退出为红色
AGC/AVC控制模式:本地\远方本地为绿色远方为粉色
AGC/AVC增闭锁:AGC增闭锁指当前有功不可增加的遥信状态。

正常绿色闭锁红色AGC/AVC减闭锁:AGC减闭锁指当前有功不可减少的遥信状态。

正常绿色闭锁红色AGC超发告警:当实际出力比目标值高时,AGC超发告警为红色
当实际出力比目标值低时,AGC超发告警为绿色,且显示AGC超发告警正常
AGC指令:有自由发电和限功率两种自由发电为绿色限功率为粉色
AGC系统数据:控制死区及总目标值为调度下发值;总输出功率是当时出线功率。

可调上限: 有功可调上限指至当前风速下的理论出力。

可调下限:有功可调下限指当前风速下限负荷不停机的最小出力。

注意:可调上下限均为参考值。

接口状态监视:与各个系统的数据传输情况,绿色为通讯正常,红色为通讯中断。

AGC/AVC设备投退:
步骤:点AVC设备按钮。

AGC设备按钮出现如下图窗口
例图
例图
勾选相对应的设备后提交之后即可对其做相应设置。

调度下发数据:
速率及计划曲线均为调度下发值
功率控制方式:当接收到自由发电命令时,显示自由发电,当限负荷时显示,限功率
在工具栏里的图表里的功能
例图
●查询调度下发计划曲线
●接收调度下发通知
例图
历史消息查询(例图)
●查询统计数据,可选时间
●查询历史告警(例图)
●查询历史跟踪曲线(例图)
●查询历史采集量(例图)●查询历史告警信息
在工具栏的工具里的风电场数据上报
简易操作:
AGC投入后,单击AGC设备,如下图:
将逆变器勾选后提交。

AGC设定值:只用于本地控制。

AGC解除:解除的是本地控制时的有功目标值。

当AGC未投入或者本地控制时,调度下发负荷命令时会弹出对话框并有声音提示。

相关文档
最新文档
