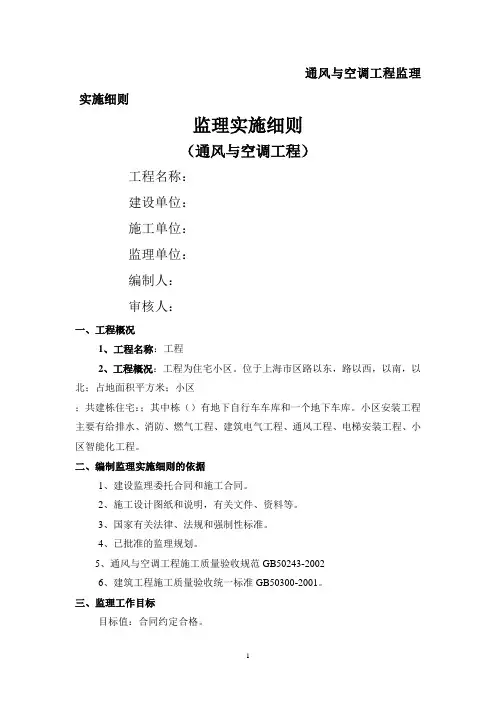

★通风与空调工程监理实施细则

龙华里和顺园危旧平房改造工程

通风工程监理实施细则编制：

审批：

北京双诚建设监理公司

第十一项目部

二零零九年十^一月二十三日

1工程概况 (1)

2 编制及实施依据 (1)

3 监理内容及工作流程图 (1)

4通风工程 (5)

5 通风工程施工监理的预控内容 (11)

6 通风施工监理质量控制要点 (13)

7 通风工程施工质量通病 (19)

8、风管安装注意安全事项: 22

1工程概况

工程基本情况

工程地址位于唐山市路北区东部边缘，介于南北向的缸窑路与铁路之间，西侧隔缸窑

路与弯道山公园相望；南侧为多家与相关的生产、加工和机械设备工厂；北侧紧邻缸窑里

(78号小区)

工程为危旧平房改造工程，新规划为回迁安置经济适用房与商品房并重的居住区。小区

总建筑面积为56万平方米，地上建筑面积约43万平方米，地下约13万平方米，地上共32栋建筑及相关商业用裙房，地下有4座地下车库。现场施工区域共分为南北两区，南区包括

C02哋下车库、Z09#-Z11#楼；Z12#-Z14#楼；C03哋下车库、Z15#-Z19#楼、S02#-a、b、c 楼；S04#-a、b 楼；S05#-a、b 楼。

2 编制及实施依据

《通风与空调工程施工质量验收规范》 (GB50243-2002)

《公共建筑节能设计标准》GB50189-2005

3 监理内容及工作流程图

3.1平时通风及排烟部分

3.1.1平时住宅用地下室设置日常送排风系统，内走道设机械排烟、补风

系统，补风量不小于排烟量的50%。地下室按6次/h换气设计排风及

排烟系统，同时设计机械补风。平时通风系统运行时可据车库内排放

浓度开启送排风机台数。利用排风口排烟。同时开启送风机补风。3.1.2矩形风管边长大于630mm或保温风管边长大于等于800mm,且管段长度大于1200mm的风管，应采取加固措施。小于800mm的风管宜采用楞筋、楞线的方法加固。风管吊架用M20膨胀螺丝固定，吊架间距2.5m。防火阀设独立支吊架。

3.1.3通风风管采用镀锌钢板制作，内外表面刷耐热漆两道，外表面再刷防

火漆一道。土建风道应内壁光滑，严密不透风。在穿越楼板、顶棚和

墙壁处，风管应该连接。穿越沉降缝、变形缝的风管两侧，以及通风

机进出口的连接处，设置200mm的软接头。

3.1.4各类通风系统的进排风的风口均采用防虫鸟的百叶风口

3.1.5风管厚度及法兰、螺栓规格见设计说明

3.2人防通风系统：

3.2.1战时6级二等人员掩蔽部设清洁，滤毒，隔绝三种通风方式。进风系

统由防爆波活门，滤尘器，手动密闭阀门，过滤吸收器，插板阀，

送风机组成。

3.2.2战时6级人防物资库清洁，隔绝二种通风方式，进风系统由防爆波活

门，滤尘器，手动密闭阀门，过滤吸收器，插板阀，送风机组成。

323进风系统：战时由防爆波活门和扩散室进风。

324排风系统：战时6级二等人员掩蔽部清洁式超压排风利用管道经活门

排向竖井；滤毒式超压排风自防毒通道，扩散室，防爆波门竖向

井，并保证防毒通道》40次/h的换气次数

325风管均管底平接，管顶标高贴梁下皮。

326战时送风道尽量利用平时排风道及其上风口。

327风管尺寸及做法见设计说明。

328未尽事宜均按图集07KF-02及有关施工规范、规程要求进行。
