消防联动控制系统完整介绍

合集下载

消防联动系统

消防联动系统广泛应用于各类建筑、公共场所和工业企业等场所。
消防联动系统的作用
消防联动系统的组成
消防报警系统：
消防疏散系统：
消防监控系统：
用于检测和报
用于引导人员
用于监控消防
警火灾
疏散和逃生
设备和系统运行
情况
消防灭火系统：用于灭火和防止火势蔓延
消防通信系统：用于消防指挥和通信
消防管理系统：用于管理消防设备和系统，提高消防工作效率
01
02
03
04
05
06
2基本知识
消防联动系统的工作原理
火灾探测：通过火灾探测器检测到火灾发生
01
报警信号：火灾探测器将报警信号发送到消防控制中心
02
联动控制：消防控制中心接收到报警信号后，根据预设的联动逻辑，控制相关消防设备
03
消防设备动作：消防设备接收到控制信号后，执行相应的动作，如喷水灭火、排烟通风等
04
反馈信号：消防设备执行动作后，将反馈信号发送到消防控制中心，确认动作执行情况
05
报警解除：当火灾被扑灭或控制后，消防控制中心将解除报警信号，恢复正常工作状态。
06
消防联动系统的分类
A
按照系统功能分类：火灾自动报警系统、消防联动控制系统、消防广播系统等
B
按照系统结构分类：集中式消防联动系统、分布式消防联动系统、混合式消防联动系统等
维护周期：根据系统使用情况，制定合理的维护周期，确保系统能够长期稳定运行
3常见隐患
消防联动系统故障
01
02
03
04
消防联动系统误报
原因：设备故障、线路问题、软件错误等
影响：造成不必要的恐慌和资源浪费

消防联动系统简述

消防联动系统黄老邪消防联动系统主要由火灾探测器和手动报警装置、喷淋灭火系统、消火栓系统、防排烟系统、通风空调系统、电梯系统、防火卷帘门系统、防火门、声光报警及消防广播系统、消防切非（非消防应急电源）及应急照明等系统组成，通过火灾自动报警控制系统的整合，形成一个完整的消防联动系统，集传送报警信号、发送警报警示、联动控制相关系统的启停或开闭、信号反馈等多种功能，能有效控制火情。

火灾探测器和手动报警装置：火灾探测器主要有感烟探测器、感温探测器、感光探测器、燃气探测器等。

火灾探测器是火灾自动报警系统及消防联动系统中最重要的主动报警设备，能够第一时间发出报警信号，并引发消防联动动作。

手动报警按钮则是主要的非自动报警装置，由人进行手动报警操作，对火灾报警控制器发出报警信号，提示控制中心采取应急措施。

火灾探测器和手报同样既能及时发出报警信号，又能指示火灾发生区域。

预作用喷淋灭火系统：火灾初步发生时，由火灾探测器（温感或烟感等）发出报警信号联动预作用阀开启，向喷淋管网充水，末端排气阀打开，排出压力气体。

同时，水流冲击水力警铃进行报警，压力开关反馈信号给控制中心火灾报警控制器，启动喷淋泵持续充水（喷淋泵还有控制中心多线控制盘上手动启泵、泵房直接启泵等启泵方式）。

等到管网末端都充满水后，排气阀关闭，形成临时湿式系统。

在火灾发生区域温度进一步升高（一般为68℃）时，喷淋头受热开启，进行喷淋灭火。

如果火灾初步发生时火灾探测器没有能够发出信号开启预作用阀，那么在温度上升到喷淋头受热开启时，压力气体排出，由压力开关给出信号启动预作用阀进行供水灭火及响铃，并反馈中控室启泵，类似于干式系统。

喷淋泵的关泵可以通过在泵房就地操作或通过控制中心多线控制盘手动实现。

喷淋泵启泵或关泵的动作都会通过控制模块反馈信号给火灾报警控制器。

消火栓系统：消火栓泵的启泵有多种方式：1）消火栓箱起泵按钮直接启泵（新规范建议不宜采用，宜只作为报警信号）；2）泵房直接手动启泵；3）控制中心多线控制盘手动启泵；4）消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号直接启动消防水泵。

消防联动控制系统讲解

调试消防设备功能
对安装完成的消防设备进行功能测试，确保设备正常工作，报警和灭火功能正常响应。
系统调试与验收
系统集成调试
将各个消防设备与控制系统集成，进行系统调试，检查设备之间的联动控制功能是否正常。
01
验收测试
按照验收标准对系统进行测试，确保系统满足设计要求和消防安全标准，并出具验收报告。
设备联动控制
系统能够根据火灾现场情况，实现消防设备的联动控制，提高灭火和救援效率。
消防应急预案管理
制定消防应急预案
系统提供制定消防应急预案的功能，包括预案的编制、审核、发布等环节。
预案执行与调度
在接收到火灾报警信息后，系统能够根据预案要求，自动或手动执行相应的应急处理措施，包括人员调度、设备调配等。
记录维护
对日常维护情况进行记录，以便跟踪设备的运行状态和及时发现潜在问题。
系统故障排查与处理
故障诊断
根据故障现象，分析可能的原因，确定故障点。
故障修复
根据故障诊断结果，采取相应的修复措施，如更换损坏的部件、调整设备参数等。
故障预防
针对常见故障，制定预防措施，以降低故障发生的概率。
定期检测与升级
系统能够记录并保存报警信息，提供查询和导出功能，方便事后分析和追溯。
消防设备监控与控制
监控消防设备的运行状态
系统能够实时监控消防设备的运行状态，包括消防泵、喷淋系统、排烟机等设备的运行状态、故障信息等。
控制消防设备的启动与停止
在接收到火灾报警信息后，系统能够自动或手动控制相关消防设备的启动和停止，实现快速灭火和救援。
预案评估与优化
系统能够对已执行的预案进行评估和优化，不断完善和改进预案的可行性和有效性。

消防联动控制系统构造原理组成

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

消防联动控制系统的组成及操作流程

人工智能技术将应用于消防联动控制系统中，实现智能分析、预测和决策，提高系统自动化和智能化水平。
系统智能化发展
智能感知
通过传感器和智能探测器等技术手段，实现火灾信息的实时感知和采集，提高系统响应速度和准确性。
智能分析
利用人工智能技术对采集的火灾信息进行分析和判断，实现智能预警和决策支持。
智能控制
03
烟雾探测器
用于检测火灾产生的烟雾，及时发出报警信号。
温度探测器
用于检测火灾产生的温度升高，及时发出报术检测火源，及时发出报警信号。
手动报警装置
手动报警按钮
提供手动触发报警的功能，通常安装在明显位置。
消防应急广播
用于在火灾发生时向建筑物内的人员发出紧急通知。
06
消防联动控制系统的发展趋势与未来展望
技术创新与升级
无线通信技术
随着无线通信技术的不断发展，消防联动控制系统将更加依赖于无线通信技术，实现快速、准确的火警信息传递和设备控制。
物联网技术
物联网技术的应用将使消防联动控制系统更加智能化，实现设备之间的互联互通，提高系统整体协同作战能力。
人工智能技术
04
消防联动控制系统的应用场景与优势
应用场景
大型商场
消防联动控制系统能够实时监测商场内的火灾情况，及时启动灭火措施，保障人员安全。
医院
医院内存在大量易燃易爆物品，消防联动控制系统能够迅速响应火灾，确保医疗设备和患者的安全。
工厂
工厂内的生产线和易燃物品较多，消防联动控制系统能够实现快速报警和灭火，减少财产损失。
消防设备联动控制流程
1 2 3
自动控制
消防联动控制系统根据火灾报警信号，自动控制相关消防设备的启动，如自动喷水灭火系统、防排烟系统等。

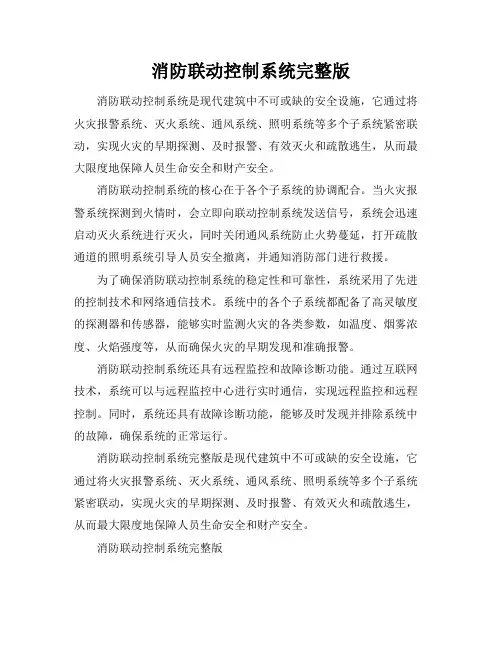

消防联动控制系统完整版

消防联动控制系统完整版消防联动控制系统是现代建筑中不可或缺的安全设施，它通过将火灾报警系统、灭火系统、通风系统、照明系统等多个子系统紧密联动，实现火灾的早期探测、及时报警、有效灭火和疏散逃生，从而最大限度地保障人员生命安全和财产安全。

消防联动控制系统的核心在于各个子系统的协调配合。

当火灾报警系统探测到火情时，会立即向联动控制系统发送信号，系统会迅速启动灭火系统进行灭火，同时关闭通风系统防止火势蔓延，打开疏散通道的照明系统引导人员安全撤离，并通知消防部门进行救援。

为了确保消防联动控制系统的稳定性和可靠性，系统采用了先进的控制技术和网络通信技术。

系统中的各个子系统都配备了高灵敏度的探测器和传感器，能够实时监测火灾的各类参数，如温度、烟雾浓度、火焰强度等，从而确保火灾的早期发现和准确报警。

消防联动控制系统还具有远程监控和故障诊断功能。

通过互联网技术，系统可以与远程监控中心进行实时通信，实现远程监控和远程控制。

同时，系统还具有故障诊断功能，能够及时发现并排除系统中的故障，确保系统的正常运行。

消防联动控制系统完整版是现代建筑中不可或缺的安全设施，它通过将火灾报警系统、灭火系统、通风系统、照明系统等多个子系统紧密联动，实现火灾的早期探测、及时报警、有效灭火和疏散逃生，从而最大限度地保障人员生命安全和财产安全。

消防联动控制系统的核心在于各个子系统的协调配合。

为了确保消防联动控制系统的稳定性和可靠性，系统采用了先进的控制技术和网络通信技术。

消防联动控制系统培训

社会共建
加强消防安全宣传教育，提高公众安全意识和自救能力，实现社会共建共治。
THANKS
感谢观看
REPORTING
消防安全标志与标识
禁止吸烟标志
用于提醒人们禁止在特定区域吸烟，以防止火灾发生。
紧急出口标识
用于指示紧急出口的位置，帮助人们在火灾等紧急情况下快速逃生。
消防设备标识
用于标识消防器材和设备的位置，以便在紧急情况下快速找到和使用。
WENKU
PART 03
消防联动控制系统操作与维护
REPORTING
经验教训总结
经验教训一
消防联动控制系统的稳定性和可靠性至关重要，应定期进行维护和检查，确保系统正常运行。
经验教训二
消防联动控制系统应具备可靠的火源检测和识别能力，避免误报和漏报现象。
经验教训三
消防联动控制系统应与应急预案相结合，确保在火灾发生时能够迅速响应，有效控制火势蔓延。
WENKU
PART 06
消防车
消防车是用于运送消防员和设备的车辆，配备有灭火器材、
救援设备和通讯设备等。
火灾报警系统
01
02
03
火灾探测器
火灾探测器用于检测火灾产生的烟雾、热量和火焰，并将信号传输给火灾报警控制器。
火灾报警控制器
火灾报警控制器是火灾报警系统的核心设备，可以接收探测器的信号并发出警报。
手动报警器
手动报警器是用于人工触发报警的设备，通常安装在公共场所和家庭中。
灭火系统
喷水灭火系统
喷水灭火系统通过喷水来扑灭火灾，可以分为湿式、干式和预作用等类型。
泡沫灭火系统
泡沫灭火系统通过喷洒泡沫灭火剂来扑灭液体燃料火灾。

消防联动控制系统

（3）主要器件 ① 水流指示器（水流开关）把水的流动转换成电信号报警。其电接点可直接启动消防泵，即发送报警信号，
接线:通过输入模块与系统信号二总线相连。
②压力开关
压力开关将水压信号变为电信号，向喷淋泵控制装置发出启动喷淋泵信号，联锁启动消防泵。
接线:通过输入模块与系统信号二总线相连。
③闭式喷头
3.4 室内消火栓灭火系统
消火栓系统是建筑物内应用最广泛的一种消防设施，也是建筑物中最常用的灭火方式。
本节将学习消火栓灭火系统的组成、工作原理、消防泵控制方式和设计要求等内容。
一、室内消火栓系统
消火栓系统分为室内消火栓和室外消火栓。消火栓系统是由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成。室内消火栓系统组成：由水枪、水龙带、消火栓（出水阀）等组成。
4、雨淋自动喷水灭火系统
适用于需要大面积喷水灭火并需要快速制止火灾蔓延的危险场所，如剧院舞台、大型演播厅等。
（1）组成雨淋系统由开式喷头、雨淋阀组、水流报警装
置、供水与配水管道以及供水设备等组成。与前几种系统的不同之处在于雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。雨淋系统有电动系统和液动或气动系统两种常用的自动控制方式。电动雨淋系统的组成如图4.2-8所示。
（3）控制要求
1）联动控制方式：为了保障系统动作的可靠性，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号（“与”逻辑），作为预作用阀组开启的联动触发信号。
预作用系统在正常状态时，配水管道中没有水。由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统；当火灾温度继续升高，闭式喷头的闭锁装备溶化脱落，喷头自动喷水灭火；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。

消防联动控制系统

消防联动控制系统消防联动控制系统随着社会的不断发展和进步，消防安全问题越来越受到人们的关注。

消防联动控制系统是一种集成化的、智能化的消防设备控制管理系统，它能够实时监控和控制建筑物内的各种消防设备，快速准确地响应火灾警报，并采取相应的措施，确保人员和财产的安全。

消防联动控制系统主要由火灾报警系统、消防设备自动控制系统、消防车队调度系统和消防指挥调度系统等组成。

火灾报警系统负责火灾的实时监测和报警，一旦检测到火灾，系统会发出警报信号，同时将信息传递给消防设备自动控制系统。

消防设备自动控制系统会根据接收到的信息，自动启动相应的消防设备，如喷淋系统、排烟系统、防烟门等，以抑制火势的蔓延。

消防车队调度系统负责协调和调度各个消防车队，确保能够在最短的时间内赶到现场进行扑救。

消防指挥调度系统集中管理和监控整个消防联动控制系统，根据火灾情况，指挥和调度各个部门的应急措施，并提供实时的监测数据和报告。

消防联动控制系统具有多种功能和特点。

首先，它能够迅速准确地发现火灾，及时报警，从而缩短火灾发生后的反应时间。

其次，系统能够自动启动相应的消防设备，快速抑制火势的蔓延，避免火灾扩大。

同时，系统还可以实现消防车辆的快速调度和救援，提高灭火速度和效果。

此外，消防指挥调度系统具有智能化的管理功能，可以根据实时监测数据和火灾情况做出预测和分析，并合理调度和指挥各个部门的应急措施。

消防联动控制系统的应用范围非常广泛。

首先，它适用于各种大型建筑物，如商业中心、写字楼、医院、学校等。

这些场所人员众多，火灾风险较高，因此需要安装消防联动控制系统来及时发现和控制火灾。

其次，该系统也适用于一些特殊场所，如化工厂、油库、仓库等。

这些地方可能存在易燃易爆的物质，一旦发生火灾，后果将不堪设想，因此需要消防联动控制系统的实时监测和调度。

最后，该系统还适用于城市、小区和公共场所的消防管理。

它可以实现对全区域内的消防设备进行集中控制和管理，提高整体的消防安全水平。

《消防联动控制系统》课件

02
消防联动控制系统硬件设备
Chapter
消防报警控制器
消防报警控制器是消防联动控制系统的核心设备，用于接收消防探测器的信号，并根据预设逻辑进行报警和联动控制。消防报警控制器应具备高可靠性、稳定性、易维护性和可扩展性，能够满足消防安全监控和应急响应的需求。
消防报警控制器应具备多种通信接口，如CAN、RS485 、Modbus等，以便与其他消防设备和系统进行通信和联动。
消防探测器
消防探测器是用于检测火灾和烟雾的设备，常见的探测器包括感烟探测器、感温探测器、火焰探测器等。
消防探测器应具备高灵敏度、快速响应、低误报率等特点，能够及时发现火灾并发出报警信号。
消防探测器应根据不同的使用环境和场所选择不同类型的探测器，以满足实际需求。
消防水系统设备
消防水系统设备包括消防水箱、消防泵、消防水枪、水带等，用
于灭火和冷却。
消防水系统设备应具备高可靠性、耐压、耐腐蚀等特点，能够在紧急情况下快速启动并有效灭火
。
消防水系统设备应定期进行维护和保养，确保其正常运转和可靠
性。
消防排烟系统设备
消防排烟系统设备包括排烟机、排烟管道、排烟口等，用于排除火灾产生的烟雾和有害气体。
消防排烟系统设备应具备高效率、低噪音、易维护等特点，能够在紧急情况下快速排除烟雾，保障人员安全。
报警提示
一旦探测到火灾，立即触发报警装置，通知相关人员。
火灾探测
通过烟雾、温度等传感器实时监测环境，发现火灾隐患。
灭火控制
根据火势情况，自动或手动启动灭火设备，如喷水、气体等。
系统组成与工作原理
系统组成：消防联动控制系统由火灾探测器、报警控制器、灭火设备及联动模块等组成。

消防联动控制系统完整版

消防联动控制系统完整版一、系统概述消防联动控制系统是现代建筑消防安全的重要组成部分，它集成了火灾自动报警、消防设备联动控制、应急疏散指示等多种功能，旨在为建筑提供全方位的消防安全保障。

本系统通过高科技手段，实现对火灾的早期发现、及时报警和有效控制，最大限度地减少火灾带来的损失。

二、系统组成1. 火灾自动报警系统火灾自动报警系统是消防联动控制系统的“眼睛”，主要由火灾探测器、手动报警按钮、火灾报警控制器等组成。

当探测器检测到火灾信号时，系统会立即发出警报，通知相关人员采取应急措施。

2. 消防设备联动控制系统消防设备联动控制系统包括消防泵、喷淋泵、排烟风机、送风风机等设备。

在火灾自动报警系统发出警报后，联动控制系统将自动启动相关消防设备，进行灭火、排烟、疏散等操作。

3. 应急疏散指示系统应急疏散指示系统主要包括应急照明灯、疏散指示标志、安全出口指示灯等。

在火灾发生时，系统会自动启动应急照明和疏散指示，引导人员迅速、有序地撤离现场。

三、系统功能1. 实时监控消防联动控制系统可以对建筑内的火灾隐患进行24小时实时监控，确保第一时间发现火情。

2. 自动报警发现火情后，系统会立即发出声光报警，通知消防控制室值班人员及现场人员。

3. 联动控制系统根据预设的逻辑关系，自动启动相关消防设备，进行灭火、排烟、疏散等操作。

4. 通讯联络系统具备与消防部门、建筑物内其他系统及外部应急力量的通讯联络功能，确保信息畅通。

5. 记录查询系统可记录火灾报警、设备联动、疏散指示等关键信息，便于事后查询和分析。

四、系统特点1. 高度集成消防联动控制系统将火灾报警、设备控制、疏散指示等功能融为一体，实现了高度集成化，降低了系统复杂性，提高了运行效率。

2. 智能化操作3. 灵活性强根据不同建筑的特点和需求，系统可进行个性化配置，满足各类场所的消防安全需求。

4. 可靠性高系统采用冗余设计，关键部件具备自我检测和故障报警功能，确保在紧急情况下稳定运行。

GB16806《消防联动控制系统》

目录第一章产品标准及市场准入制度 (3)国家认证认可监督管理委员会2007年第4号公告 (3)国家认证认可监督管理委员会2007年第9号公告 (3)公安部消防产品合格评定中心2007年第76文 (5)第二章消防联动控制系统概述 (7)第一节消防联动控制器 (7)一、分类 (7)二、功能和性能 (8)三、组成与工作原理 (9)四、工程应用 (10)第二节气体灭火控制器 (11)一、主要功能 (11)二、组成与工作原理 (12)第三节消防电气控制装置 (12)一、消防电气控制装置的分类 (12)二、消防电气控制装置的功能 (13)三、组成与工作原理 (13)第四节消防设备应急电源 (13)一、分类与型号编制 (13)二、功能要求 (13)三、组成与工作原理 (15)四、主要部件 (16)五、主要技术参数与特性及主要特点 (16)第五节消防应急广播设备 (17)一、功能 (17)二、组成与工作原理 (18)第六节消防电话 (18)一、功能 (18)二、组成与工作原理 (19)第七节传输设备 (20)第八节消防控制室图形显示装置 (20)一、消防控制室图形显示装置的功能 (21)二、组成与工作原理 (22)第九节消防联动模块 (22)一、中继模块 (23)二、输入模块 (23)三、输出模块 (23)四、输入/输出模块 (23)第十节消防电动装置 (23)一、基本功能 (23)二、组成与工作原理 (24)第十一节消火栓按钮 (24)一、功能与性能 (24)消火栓按钮具有以下主要功能与性能： (24)二、组成与工作原理 (24)第三章 GB16806－2006《消防联动控制系统》标准条文解释 (25)第一节一般要求 (25)第二节消防联动控制器 (30)第三节气体灭火控制器 (39)第四节消防电气控制装置 (43)第五节消防设备应急电源 (46)【条文说明】本条规定了直流输出消防设备应急电源的直流电压稳定度和负载稳定度。

消防联动控制系统

火灾预防
火灾隐患的识别与消除
01
火灾隐患的定义：可能导致火灾发生
的不安全因素
02
火灾隐患的分类：电气火灾隐患、可
燃物火灾隐患、消防设施故障等
03
火灾隐患的识别方法：日常巡查、定
期检查、专业检测等
04
火灾隐患的消除措施：更换老化设备、
加强消防设施维护、加强人员培训等
消防设施与器材的维护与保养
定期检查消防设
原因：设备故障、线路故障、软件问题等
A
预防措施：定期检查、维护设备，确保系统正常运行
C
B
影响：造成不必要的恐慌和资源浪费
D
处理方法：及时排查、修复故障，避免误报再次发生
认识消防
消防的基本概念
1
消防：预防和扑灭火灾，保护生命和财产安全
2
消防系统：由消防设施、设备和人员组成的灭火和救援体系
3
保护呼吸系统：用湿毛巾或衣物捂住口
0 4 鼻，防止吸入有毒气体。
匍匐前进：在浓烟环境中，应尽量匍匐前
0 5 进，避免吸入过多有毒气体。
寻求帮助：如果被困，应大声呼救，寻
0 6 求周围人员的帮助。
避免乘坐电梯：遇到火灾时，不要乘坐
0 7 电梯，应选择楼梯逃生。
火灾后的处理与善后
灭火行动：使用灭火器、消防栓等设备进行灭火
常见隐患
消防联动控制系统的常见故障
01
02
线路故障：线路短路、断路、
接地等
设备故障：设备损坏、老化、
失灵等
03
软件故障：程序错误、系统
崩溃等
04
人为操作失误：误操作、误报
火警等
消防联动控制系统的安全隐患

消防联动控制系统构造原理组成

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

防火、灭火设施自动联动系统概述

防火、灭火设施自动联动系统概述一、消防设施自动联动操作系统消防自动联动操作系统是指具备对各种自动报警、防火设施系统、灭火设施系统进行联动控制功能的具有一定防火、灭火能力的联动控制的指挥系统。

联动控制的消防设备主要有灭火系统、辅助灭火系统和通信广播系统。

辅助灭火系统主要包括防火卷帘门、自动防火门、防排烟系统、空调控制系统、电源控制、自备发电机等设备。

通信广播系统包括电话通迅、火灾报警、应急广播、自动记录等设备。

（1）灭火系统的自动联运控制1．消防给水系统的自动联运控制消防给水系统由消防给水设备(包括给水管网、加压泵及阀门等)和电控部分（包括启泵按钮、消防中心启泵装置及消防控制柜等）组成。

当手动消防按钮的报警信号送入系统的消防控制中心后，消防泵控制装置产生手动或自动信号直接控制消防泵，同时接收水位信号器返回的水位信号。

1）消防控制设备对消防给水系统应具备的控制、显示功能。

A．控制消防水泵的启、停。

B．显示消防水泵的工作、故障状态。

C．显示消防水泵按钮的位置。

2）消防给水系统消防泵的联动控制。

消防泵的联动控制一般具备分散（现场）控制、集中（消防中心）管理功能，只要物业区内任意一个区域出现火灾，驱动消防按钮就可使消防泵启动。

当物业超过一定高度时，消防给水系统将采用分区给水的方式，每个供水区都设置独立的消火栓给水系统。

启动消防泵可以是消火栓旁边的远距离启泵按钮，也可以是控制中心的启泵按钮，还可以采用水泵房的控制柜启泵按钮，停止消防泵工作时可以使用控制中心的停泵按钮，也可以使用水泵房的控制柜停泵按钮，消防泵一般分为工作泵和备用泵，工作泵出现故障时可启动备用泵，原工作泵报故障。

3）消火栓灭火系统中途接力泵的联动控制。

在智能化物业或高层物业，尤其是超高层物业中，为了弥补室内消火栓灭火系统消防水泵扬程有限的不足，或为了达到降低消防水泵单台容量以减少自备应急柴油发电机组的额定容量，常在消防给水灭火系统中设置中途接力泵，其级数视物业高度而定。

火灾自动报警及消防联动控制系统简介

火灾自动报警及消防联动控制系统简介火灾自动报警及消防联动控制系统是消防工程中两个非常重要的系统，相辅相成。

下面南京平安消防工程有限公司就给大家简单介绍一下这两个消防系统之间具体有哪些联系?一、总体功能概述1.火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用。

2.一阶段(报警阶段)：火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手动报警按钮，以自动或人工方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的。

3.二阶段(灭火阶段)：通过火灾报警控制器及现场接口模块，控制建筑物内的公共设备(如广播、电梯)和专用灭火设备(如排烟机、消防泵)，有效地实施应急疏散、救援和灭火，达到减少火灾损失的目的。

二、火灾自动报警系统1.现场由感烟探测器、感温探测器、火焰探测器、手动报警按钮及火灾显示盘、声光警报器等组成;监控室由火灾报警控制器、消防控制室图形显示系统组成。

2.火灾初期，探测器对火灾初期的一些物理参数(如烟雾浓度、温度、光等)及时响应，自动发出火灾报警信号;手动报警按钮通常安装在楼梯口、走廊等位置，当现场人员发现火情时，通过按下附近的手动报警按钮，可以人工方式发出火灾报警信号。

3.火灾显示盘通常安装在电梯前室或服务台处，当火灾报警控制器接收到火警信号后，及时把报警信号传送到失火区域的火灾显示盘上，在火灾显示盘处将显示报警的探测器编号及汉字提示等信息，同时发出“火警”声信号，以通知消防管理的人员。

4.火灾报警控制器实时监视探测器、手动报警按钮等现场设备的工作状态，接收、显示和传递火灾报警信号，必要时可发出控制指令。

5. 声光警报器通常安装在走廊、楼梯口处，当有火情发生时，声光警报器发出区别于环境的声、光信号，提醒现场人员有火情发生。

6. 消防控制室图形显示系统似同于电子地图，通过图形显示系统，可以更直观地确定火情所在位置，便于及早火情确认。

三、消防联动控制系统消防联动控制系统的功能1、控制及监视专用灭火设备。

消防联动控制系统完整介绍

气体灭火系统的操作要求
自动方式时，必须接收到2个独立的火灾信号才能启动，防止误启动机械应急操作装置应设置在钢瓶间或防护区外便于操作的地方，应在一个地点完成施放灭火剂的全部动作。控制必须包括与气体灭火系统联动的设备，如关闭通风机械和防火阀、关闭开口装置、启动声光警世装置等

气体灭火系统维护与管理
(B) 报警和联动一体化系
（示意图）
—应用设计—
分体化系统示意图
显示盘
4
8300 8301
--
4
8303
4
N
Y
Y
W
W
1
O
O
显示盘
4 4
8300 8301
--
4
8303
4
83 00
Y K.
Y
Y
W W
4 4
83 01 83 00 83 03
输入 / 输出模块
输入模块
--
排烟口
83 02C
防火卷帘门消火拴报警开关
电话主机
消防联动系统
其它联动控制系统：防火门的控制；火灾应急照明、疏散指示灯的控制；电梯迫降至首层的控制；非消防电源切断的控制
—应用设计—
火灾自动报警及消防联动控制系统的构成与设计
(A) 报警和联动分体化系统
（示意图）
联动系统独立，布线独立，可靠性较高
施工复杂，维修、调试难度大，成本高

消防电话系统

主要包括电话主机、固定式电话分机、手提式电话分机、电话插孔等设备
—应用设计—
消防通讯系统
消防广播系统（示意图）功放的功率不小于火灾时需同时广播的范围内火灾应急广播扬声器最大功率的总和广播线与弱电线分布消防电话系统 (A)总线制消防电话系统（示意图）既可以连接固定式电话分机，又可以直接连接电话插孔主机与固定分机之间可以实现双向的呼叫及振铃 (B)多线制消防电话系统（示意图）电话主机分为16路、32路、64路每一路可以连接1个固定电话分机或任意数量的电话插孔
