串联补偿装置电气设计与实现

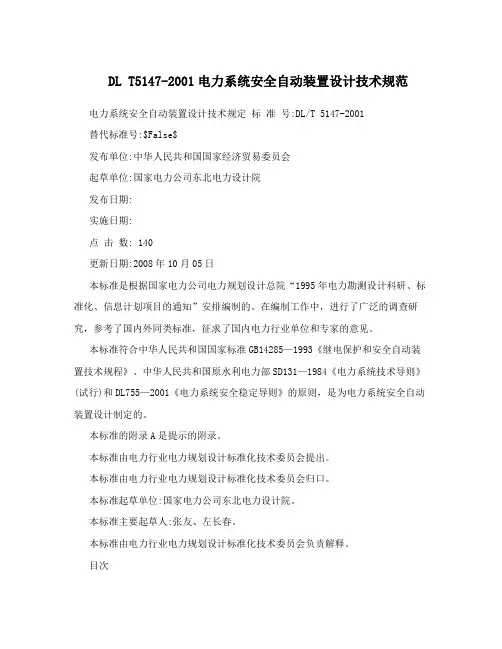

DL T5147-2001电力系统安全自动装置设计技术规范
DL T5147-2001电力系统安全自动装置设计技术规范电力系统安全自动装置设计技术规定标准号:DL/T 5147-2001替代标准号:$False$发布单位:中华人民共和国国家经济贸易委员会起草单位:国家电力公司东北电力设计院发布日期:实施日期:点击数: 140更新日期:2008年10月05日本标准是根据国家电力公司电力规划设计总院“1995年电力勘测设计科研、标准化、信息计划项目的通知”安排编制的。
在编制工作中，进行了广泛的调查研究，参考了国内外同类标准，征求了国内电力行业单位和专家的意见。
本标准符合中华人民共和国国家标准GB14285—1993《继电保护和安全自动装置技术规程》、中华人民共和国原水利电力部SD131—1984《电力系统技术导则》(试行)和DL755—2001《电力系统安全稳定导则》的原则，是为电力系统安全自动装置设计制定的。
本标准的附录A是提示的附录。
本标准由电力行业电力规划设计标准化技术委员会提出。
本标准由电力行业电力规划设计标准化技术委员会归口。
本标准起草单位:国家电力公司东北电力设计院。
本标准主要起草人:张友、左长春。
本标准由电力行业电力规划设计标准化技术委员会负责解释。
目次前言1 范围2 引用标准3 总则4 术语5 电力系统安全稳定计算分析原则6 安全自动装置的主要控制作用方式7 安全自动装置的配置及构成附录A (提示的附录) 本标准用词说明1 范围本标准规定了电力系统设计过程中，电力系统安全稳定计算分析、安全自动装置设计配置等原则要求，适用于系统安全自动装置设计，发电厂、变电所接入系统安全自动装置设计和安全自动装置实施方案研究等。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效版本。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 14285—1993 继电保护和安全自动装置技术规程DL/T 559—1994 220~500千伏电网继电保护装置运行整定规程DL 428—1991 电力系统自动低频减负荷技术规定DL 755—2001 电力系统安全稳定导则SD 131—1984 电力系统技术导则(试行)3 总则3(0(1 电力系统安全自动装置的设计应满足DL 755的要求。

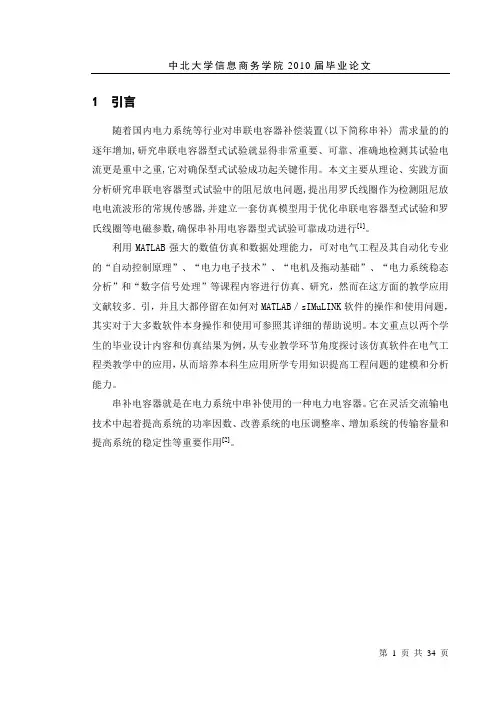

串联电容器仿真与建模
1 引言随着国内电力系统等行业对串联电容器补偿装置(以下简称串补) 需求量的的逐年增加,研究串联电容器型式试验就显得非常重要、可靠、准确地检测其试验电流更是重中之重,它对确保型式试验成功起关键作用。
本文主要从理论、实践方面分析研究串联电容器型式试验中的阻尼放电问题,提出用罗氏线圈作为检测阻尼放电电流波形的常规传感器,并建立一套仿真模型用于优化串联电容器型式试验和罗氏线圈等电磁参数,确保串补用电容器型式试验可靠成功进行[1]。
利用MATLAB强大的数值仿真和数据处理能力，可对电气工程及其自动化专业的“自动控制原理”、“电力电子技术”、“电机及拖动基础”、“电力系统稳态分析”和“数字信号处理”等课程内容进行仿真、研究，然而在这方面的教学应用文献较多．引，并且大都停留在如何对MATLAB／sIMuLINK软件的操作和使用问题，其实对于大多数软件本身操作和使用可参照其详细的帮助说明。
本文重点以两个学生的毕业设计内容和仿真结果为例，从专业教学环节角度探讨该仿真软件在电气工程类教学中的应用，从而培养本科生应用所学专用知识提高工程问题的建模和分析能力。
串补电容器就是在电力系统中串补使用的一种电力电容器。
它在灵活交流输电技术中起着提高系统的功率因数、改善系统的电压调整率、增加系统的传输容量和提高系统的稳定性等重要作用[2]。
2 电容器及其相关知识2.1 电容器的基础知识电容器是在两个金属电极中间夹一层绝缘材料（介质）构成，它是一种储存电能的元件，在电路中具有交流耦合、旁路、滤波、信号调谐等作用。
（1）电容器的分类①电容器按结构可分为固定电容器、可变电容器、微调电容器.②按介质可分为空气介质电容器、固体介质（云母、陶瓷、涤纶等）电容器及电解电容器.③按有无极性可分为有极性电容器和无极性电容器。
（2）常用的电容器①圆片形瓷介电容器瓷介电容器的主要特点是介质损耗较低，电容量对温度、频率、电压和时间的稳定性都比较高，常用在高频电路及对电容器要求比较高的场所。
变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择
变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择1问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3-66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
210kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统（小电流接地系统）具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3系统对地电容电流超标的危害实践表明中性点不接地系统（小电流接地系统）也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压（见参考文献1）的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
变电站无功补偿及高压并联电容补偿装置设计
变电站无功补偿及高压并联电容补偿装置设计2020-05-20 新用户796...修改一、电力系统的无功功率平衡1.1、无功功率电网中的电力负荷如电动机、变压器等都是靠电磁能量的变换而工作的，大部分属于感性负荷，建立磁场时要吸收无功，磁场消失时要交出无功。
在运行过程中需向这些设备提供相应的无功功率。
电力设备电磁能量的交换伴随着吸收和放出无功。
每交换一次，无功都要在整个电力系统中传输，这不仅要造成很多电能损失，而且往往在无功来回转换中会引起电压变化，因此设计时，应注意保持无功功率平衡。
变电站装设并联电容器是改善电压质量和降低电能损耗的有效措施。
在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗。
1.2、功率因数电网中的电气设备如电动机、变压器属于既有电阻又有电感的电感性负载，电感性负载的电压与电流的相量间存在相位差，相位角的余弦值即为功率因数cosφ，它是有功功率与视在功率的比值，即cosφ=P/S。
1.3、无功功率补偿的目的电网中的无功功率负荷主要有异步电动机、变压器，还有一部分输电线路。
而无功电源主要有发电机、静电电容器、同步调相机、静止补偿器。
无功功率的产生基本不消耗能源，但是无功功率沿电力网传输却要引起有功功率损耗和电压损耗。
合理配置无功功率补偿容量，以改变电力网无功潮流分布，可以减少网络中的有功功率损耗和电压损耗，从而改善用户端的电压质量。
在做电网网架规划时，根据各水平年各负荷点的有功负荷量及可靠性要求确定了变电容量的分配、线路回路数及导线截面和接线方式等等。
但是，这样还不能保证各用户端的电压达到国家和地区规定的要求。
因为做电网网架规划时是以最大负荷为依据，而实际运行时，负荷是变化的，功率因数也是变化的，通过线路的有功、无功功率都与规划计算时大不相同，因此，导致某些负荷点的电压“越限”(过高或过低)。
2012年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解
2012年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题。
每题1分，每题的备选项中只有1个最符合题意）1．110kV 有效接地系统的配电装置，当地表面的土壤电阻率为500Ωm ，单相接地短路电流持续时间为4s ，则配电装置允许的接触电压和跨步电压不应超过以下哪项数值？（ ）A ．230V ，324VB ．75V ，150VC ．129.5V ，262VD ．100V ，360V答案：C解析：《交流电气装置的接地设计规范》（GB 50065—2011）第4.2.2-1条规定，确定发电厂和变电站接地网的型式和布置时，应符合下列要求：110kV 及以上有效接地系统和6～35kV 低电阻接地系统发生单相接地或同点两相接地时，发电厂和变电站接地网的接触电位差和跨步电位差不应超过由下列公式计算所得的数值：t U =s U =式中，U t 为接触电位差允许值（V ）；U s 为跨步电位差允许值（V ）；ρs 为地表层的电阻率（Ω·m ）；t s 为接地故障电流的持续时间，与接地装置热稳定校验的接地故障等效持续时间t e 取相同值（s ）；s ；C s 为表层衰减系数，取1。
本题中，接触电压：129.5V t U ===跨步电压：262V s U === 说明：接触电位差和跨步电位差经常考，要注意区分电压等级。
110kV 及以上电压等级的计算公式和3～66kV 电压等级的计算公式不同。
2．某220kV 变电所，35kV 共有8回出线，均采用架空线路（无架空地线），总长度为140km ，架空线路单相接地电容电流为多少？该变电所内是否需装设消弧线圈，如需装，容量为多少？（ ）A ．8.69A ，不许装设消弧线圈B ．13.23A ，需装设消弧线圈，容量为625kvarC ．16.12A ，不许装设消弧线圈D ．13.23A ，需装设消弧线圈，容量为361kvar答案：D解析：依据《电力工程电气设计手册》（电气一次部分）P261式（6-32）、式（6-33）。
自动控制原理课程设计--串联超前—滞后校正装置(2)
课题：串联超前—滞后校正装置（二）专业：电气工程及其自动化班级： 2011级三班姓名：居鼎一（20110073）王松（20110078）翟凯悦（20110072）陈程（20110075）刘帅宏（20110090）邓原野（20110081）指导教师：毛盼娣设计日期：2013年12月2日成绩：重庆大学城市科技学院电气信息学院目录一、设计目的-------------------------------------------------------------1二、设计要求-------------------------------------------------------------1三、实现过程-------------------------------------------------------------33.1系统概述-------------------------------------------------------- 33.1.1设计原理------------------------------------------------- 33.1.2设计步骤------------------------------------------------- 43.2设计与分析----------------------------------------------------- 53.2.1校正前参数确定--------------------------------------- 53.2.2确定校正网络的传递函数--------------------------- 53.2.3 理论系统校正后系统的传递函数和BODE 图-- 73.2.4系统软件仿真------------------------------------------ 8四、总结------------------------------------------------------------------15五、参考文献-------------------------------------------------------------16自动控制原理课程设计报告一、设计目的（1）掌握控制系统设计与校正的步骤和方法。
无功补偿串联功率模块
无功补偿串联功率模块
无功补偿是指通过在电力系统中引入适当的电容或电感元件来抵消系统中的无功功率，以提高系统的功率因数。
而串联功率模块是一种用于电力系统中的电子器件，用于控制和补偿系统中的无功功率。
串联功率模块通常包括电容器、电感器、开关器件和控制电路等组件，用于实现对电流和电压的控制，以实现无功功率的补偿和控制。
从技术角度来看，无功补偿串联功率模块通过控制电容或电感器件的导通和断路来实现对电流和电压的控制，从而改善电力系统的功率因数，减少谐波，提高系统的稳定性和效率。
串联功率模块通常需要配合控制系统，根据电力系统的实际运行情况动态调整补偿电容或电感的数值和接入状态，以实现最佳的无功补偿效果。
从应用角度来看，无功补偿串联功率模块广泛应用于工业和电力系统中，特别是对于需要大量电动设备和变频器的场合。
通过合理配置和控制串联功率模块，可以有效改善电力系统的质量，提高能源利用率，降低系统损耗，减少对电网的影响，从而达到节能减排、提高生产效率的目的。
总的来说，无功补偿串联功率模块是一种重要的电力系统补偿设备，通过控制电容或电感器件来实现对电力系统无功功率的补偿和控制，具有广泛的应用前景和重要的意义。
110KV变电站的设计
摘要随着经济的发展和现代工业建设的迅速崛起，对供电系统的可靠性指标也日益提高。
变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成。
110KV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，选择变电站高低压电气设备，为变电站平面及剖面图提供依据。
本文根据所给系统与线路及所有负荷的参数，分析负荷发展趋势，阐明了建该变电站的必要性，然后通过对拟建变电站的概括以及出线方向、经济及可靠性方面考虑，确定了110kV，35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，对变电站的防雷及接地作了充分的设计从而完成了110kV变电站的设计。
关键词:变电站、负荷、变压器、配电系统、高压网络According to the design of 110 KV transformersubstationABSTRACTQuickly grow along with development and modern industrial construction of economy, also raise day by day to the dependable sex index sign of power supply system.The transformer substation is importance of electric power system to constitute part, from electric appliances equipments and go together with charged barbed wire net net according to definitely connect line method constitute.The 110 KV transformer substation belongs to a high pressure network, the aspect that the region's substation involves is many, consider that the problem is many, analyzes the task that the substation carries and customer to carry an etc. circumstance, choose the address, choose the transformer substation height presses an electricity equipments and provide for transformer substation flat surface and cross section basis.This text analyzes burden development trend according to system and circuit and all parameters of burden given and clarified the necessity of setting up the transformer substation, then passed to draw up to set up a transformer substation of generalize and line direction, economy and credibility consideration, made sure 110 kvs, 35 kvs, 10 kvs and station were used electricity of lord connect line, then again made sure through burden calculation and power supply scope lord the transformer set count, capacity and model number, also made sure that the station is used the capacity and model number of transformer at the same time, end, according to biggest keep on working electric current and short circuit calculating calculation result, break a machine to the high pressure Rong, insulate switch, mother line, insulate son and wear a wall set tube, electric voltage with each other feeling machine, electric current with each other the feeling machine carried on to choose a type, to defending of transformer substation thunder and connected ground to make a full design to complete the design of 110 kV transformer substation thus.Keywords：Transformer substation, Carry, Transformer, High pressure network目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 引言 (1)1.2 变电站在电力系统中的作用 (1)1.3 变电站发展的历史与现状 (1)1.4 设计背景 (1)1.5 变电站所址概况 (2)2 变电站负荷计算和无功补偿 (3)2.1 变电站的负荷资料 (3)2.2 变电所计算负荷的确定 (3)2.2.1 负荷计算的方法 (3)2.2.2 110kV侧的计算负荷 (4)2.2.3 35kV侧的计算负荷 (4)2.2.4 10kV侧的计算负荷 (4)2.2.5 变电所的最大计算负荷 (5)2.3 无功补偿 (5)2.3.1无功补偿的目的 (5)2.3.2 无功补偿装置的选择 (5)2.4 并联电容器装置的接线 (6)3 主变压器台数和容量的选择 (7)3.1 变压器的选择 (7)3.1.1 主变压器台数的选择原则 (7)3.1.2 主变压器容量的选择原则 (7)3.1.3 站用变压器的选择 (8)4 变电站主接线的设计 (9)4.1 变电站的主接线 (9)4.2 110kV电气主接线 (10)4.3 35kV电气主接线 (11)4.4 10kV电气主接线 (12)4.5 站用电接线 (14)5 变电所的主要电气设备 (16)5.1 电气设备选择的一般条件 (16)5.2 各级电压母线的选择 (17)5.3 配电线路布线方案的选择 (17)5.3.1放射式 (18)5.3.2 树干式 (18)5.3.3 环式 (18)5.4 配电系统设备 (18)5.4.1 断路器的选择 (18)5.4.2 隔离开关的选择 (19)5.4.3 高压熔断器的选择 (20)5.4.4 电流互感器的选择 (20)5.4.5 电压互感器的选择 (21)5.4.6 绝缘子和穿墙套管的选择 (22)6 短路电流的计算 (23)6.1 短路故障产生的原因 (23)6.2 短路故障的危害 (23)6.3 短路电流计算的目的 (24)6.4短路电流计算 (24)6.4.1 短路电流计算的一般规定 (24)6.4.2短路电流计算 (24)7 变电所的继电保护 (28)7.1 继电保护的基本知识 (28)7.2 线路的继电保护配置 (28)7.2.1 110kV侧继电保护配置 (28)7.2.2 35kV、10kV侧继电保护配置 (28)7.3变压器的继电保护 (28)7.4 备自投和自动重合闸的设置 (29)7.4.1备用电源自动投入装置的含义和作用 (29)7.4.2 自动重合闸装置 (30)8 防雷设计 (31)8.1 变电所的防直雷保护 (31)8.2 变电所侵入波保护 (31)8.3 主变防雷保护 (31)8.4 变电所进线段保护 (31)结论 (32)致谢 (33)参考文献 (34)论文原创性声明 (35)附录一：变电站主接线简图 (36)附录二：35KV配电图 (37)附录三：10kv配电系统图 (38)1 绪论1.1 引言电能成为现代工业生产的主要能源和动力。
电气自动化中无功补偿技术及其应用
• 140•近年来我国的电气自动化系统随着科学技术的稳定发展取得了大量研究成果，电气自动化设备的应用也让各类技术手段得到了广泛应用。
其中无功补偿技术的作用在于降低电能在电路当中的损耗，并且保障电力系统的自动化水平实现对于电能的充分利用，有效提升电能利用效率。
目前电气自动化设备应用带来的主要问题在于快速跟踪无功补偿和谐波治理的问题更加突出。
由于系统当中经常会出现谐波，且导致负荷稳定性下降，传统的静态无功补偿技术已经无法发挥有效作用，因此动态化的无功补偿技术将成为一种可行的技术途径，根据系统的负荷状态进行快速跟踪，并滤除谐波无功以保障电力系统功能的安全、经济运行。
1 无功补偿技术的特征整体来看无功补偿技术的作用在于满足电力网与负荷端的电压水平，因此会在这些区域设置无功电源，包括调相机、电容器等。
目前异步电动机或是变压器等电感性负荷是无功功率的主要设备，且无功功率一般消耗在异步电动机当中。
在目前的架空供电线路当中也有所涉及。
此时为了补偿供电设备所需的无功功率，会采取无功补偿技术手段来改进用电功率因素，让企业的供用设备保持经济合理运行。
总体而言无功补偿技术的技术意义主要体现在多个方面，包括降低供配电系统损耗提升系统利用率、实现系统电压幅值控制与稳定网络电压等，且在降低谐波电流对供电系统破坏作用方面也具有显著功能。
2 电气自动化中的无功补偿技术2.1 电力负荷功率因素功率因素本身指的是电力网中通过线路或变压器的功率百分数。
在目前的电网运行环节，功率因素一般会维持在比较大的范围内，因此可以考虑通过电力设备的视在功率来对有功功率进行供给，从而降低无功功率的传输减少有功功率产生的损耗情况。
这样一来也能提升地提升用户当中的功率因素并且改进供电设备在电压质量方面的效能。
如果Q 为零，那么功率因数设置为1，因而提升功率因素就是减少用电设备的无功功率。
2.2 并联电容器技术并联电容器在无功补偿方面的作用主要体现在降低电网线损并提升电压质量，该技术手段也具有普遍性。
毕业设计SVC无功补偿装置的设计
摘要随着社会的日益发展和科学技术的深度探索,电对人们的生活越发的重要.电压质量对电网稳定及电力设备安全运行,线路损失,用电单耗和人民生活用电都有直接影响.本文主要介绍了无功因数的基本概念及研究意义和无功补偿技术的现状以及治理的原则和目的，同时，也对静止无功功率理论做简要介绍，在本文中也对其中SVC型动态无功功率补偿装置的设计和保护做了一定说明。
我们主要从硬件设计上来更好掌握SVC技术，不管是在控制策略的选择，还是无功补偿容量确定上，都有必要把握这些细节。
在研究低压电网中无功补偿时，也对SVC系统的保护系统做了重点研究，这将是整个系统正常运行的基本前提。
关键词：无功功率；静止无功功率理论；动态补偿；SVC目录绪论 (1)一、无功补偿设计背景 (1)（一）无功功率的基本概念及研究意义 (2)（二）无功补偿技术对电力系统的影响 (2)（三）无功功率补偿方式及特点 (5)二、低压电网中无功功率补偿 (7)（一）动态无功补偿技术 (7)（二）SVC技术 (7)（三）SVC技术未来发展分析 (8)（四）低压电网中动态无功补偿装置的技术特点 (9)三、SVC动态无功补偿控制装置的设计 (11)（一）动态无功补偿器的工作原理 (11)（二）主电路及容量设计 (13)（三）控制电路及控制器选择 (14)（四）动态无功补偿控制装置的设计 (17)四、系统的保护配备 (23)（一）电网系统保护 (23)（二）电容器组保护 (23)（三）晶闸管阀保护 (25)结论 (26)参考文献 (27)致谢 (28)绪论由于现代电力电子产品的广泛应用，以及负荷的快速变化引起电压波动和闪变，使无功补偿问题变得更复杂。
电力系统中非线性负荷的与日俱增，导致大量谐波电流流入电网，造成系统电压波形严重畸变。
影响到系统用电设备的正常运行，严重时引起系统谐振，烧毁电气设备，引发电气事故，造成巨大的经济损失。
因此，对于电能质量改善装置提出了迫切的要求。
110kV降压变电所电气一次部分的设计毕业设计
摘要本毕业设计通过对110KV变电站一次部分的设计，完成了对负荷的分析、主变压器的选择、无功补偿装置的选择、电气主接线的选择、各电压等级负荷的计算、最大持续工作电流及短路电流的计算、变压器、高压断路器、隔离开关、母线、绝缘子和穿墙套管、电流互感器、电压互感器、接地刀闸、避雷器的配置、选择、校验工作。
关键词：电气一次部分设计计算短路电流变电站110kV降压变电所电气一次部分的设计第一章：设计概况一．设计题目110kV降压变电所电气一次部分的设计二．所址概况1．所址地理位置及地理条件变电所位于某中型城市边缘，所区西为城区，南为工业区，所址地势平坦，交通便利，进出线方便，空气污染轻微，不考虑对变电所的影响。
2．所区平均海拔200米，最高气温40℃，最低气温-18℃，年平均气温14℃，最热月平均最高气温30℃，土壤温度25℃。
三．系统情况如下图：四．负荷情况：五．设计任务1．负荷分析及主变压器的选择。
2．电气主接线的设计。
3．变压器的运行方式以及中性点的接地方式。
4．无功补偿装置的形式及容量确定。
5．短路电流计算（包括三相、两相、单相短路）6．各级电压配电装置设计。
7．各种电气设备选择。
8．继电保护规划。
9．主变压器的继电保护整定计算。
六．设计目的总体目标：培养学生综合运用所学各科知识,独立分析和解决实际工程问题的能力。
第二章：负荷分析及主变选择一．负荷分析：１．负荷分类及定义1）一级负荷：中断供电将造成人身伤亡或重大设备损坏，切难以修复，带来极大的政治、经济损失者，属于一级负荷。
一级负荷要求有两个独立电源供电。
2）二级负荷：中断供电将造成设备局部破坏或生产流程紊乱，且较长时间才能修复或大量产品报废，重要产品大量减产，属于二级负荷。
二级负荷应由两回线供电。
但当两回线路有困难时（如边远地区），允许有一回专用架空线路供电。
3）三级负荷：不属于一级和二级的一般电力负荷。
三级负荷对供电无特殊要求，允许较长时间停电，可用单回线路供电。
变电所设计方案中接地变、消弧线圈及自动补偿装置原理和选择
关键字：接地变消弧线圈中性点不接地系统自动跟踪消弧线圈１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
２ 10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3 系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达 3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
