信令的跟踪与分析

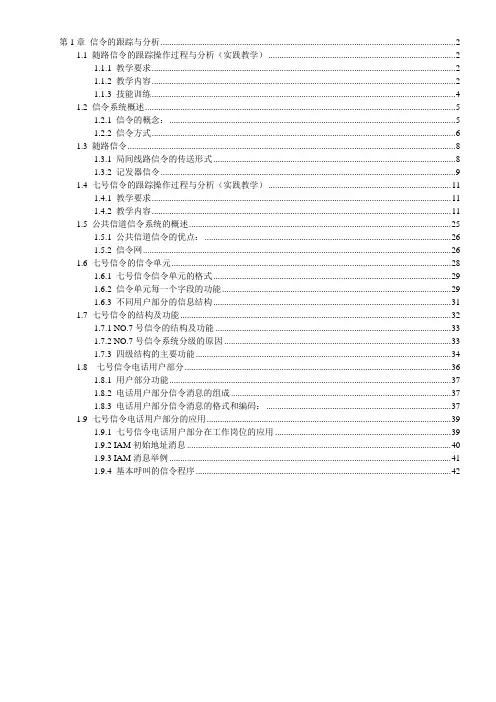

第1章信令的跟踪与分析 (2)1.1 随路信令的跟踪操作过程与分析（实践教学） (2)1.1.1 教学要求 (2)1.1.2 教学内容 (2)1.1.3 技能训练 (4)1.2 信令系统概述 (5)1.2.1 信令的概念： (5)1.2.2 信令方式 (6)1.3 随路信令 (8)1.3.1 局间线路信令的传送形式 (8)1.3.2 记发器信令 (9)1.4 七号信令的跟踪操作过程与分析（实践教学） (11)1.4.1 教学要求 (11)1.4.2 教学内容 (11)1.5 公共信道信令系统的概述 (25)1.5.1 公共信道信令的优点： (26)1.5.2 信令网 (26)1.6 七号信令的信令单元 (28)1.6.1 七号信令信令单元的格式 (29)1.6.2 信令单元每一个字段的功能 (29)1.6.3 不同用户部分的信息结构 (31)1.7 七号信令的结构及功能 (32)1.7.1 NO.7号信令的结构及功能 (33)1.7.2 NO.7号信令系统分级的原因 (33)1.7.3 四级结构的主要功能 (34)1.8 七号信令电话用户部分 (36)1.8.1 用户部分功能 (37)1.8.2 电话用户部分信令消息的组成 (37)1.8.3 电话用户部分信令消息的格式和编码： (37)1.9 七号信令电话用户部分的应用 (39)1.9.1 七号信令电话用户部分在工作岗位的应用 (39)1.9.2 IAM初始地址消息 (40)1.9.3 IAM消息举例 (41)1.9.4 基本呼叫的信令程序 (42)第1章信令的跟踪与分析1.1 随路信令的跟踪操作过程与分析（实践教学）1.1.1 教学要求一、目的和要求（１）了解HJD04－RM程控交换机中继电路所采用的信号方式及其接口电路（２）掌握程数字中继电路所采用的信号方式及其接口电路（３）分清、并能正确选择系统所提供的9种信号音和15种语音。
（注：成绩评定的等级为优良、及格和不及格）1.1.2 教学内容一.HJD04－RM程控交换机信号系统简介HJD04－RM程控交换机信号系统，符合国标，能够配合任意电话交换网的信号形式1．信令机的种类和功能（1）用户信令机（SSP）（2）双音信令机（MFP）（3）多频处理机（DMP）（4）数字信令处理机（DTP）2．信号方式分类和特点（1）用户线信号用户线信号，是用户话机与交换局之间，即在用户线上传送的信号，通常分为三种①用户状态信号②数字（电话号码）信号③铃流和信号音B.初始语音文件14个（2）局间信号局间信号即交换局之间传送的信号，用于监视局间中继线上的呼叫状态，以及控制呼叫接续和拆线。
LTE信令跟踪说明
1.1 在eNodeB下进行实时性能监控和测试在“信令跟踪管理”界面下，还可以进行eNodeB传输性能、小区性能、用户性能和RRU性能的监控和测试。
图 1 eNodeB性能监控和测试功能1.1.1监控小区性能小区性能监控功能主要监控项有业务满意率监控、总吞吐量监控、业务数/用户数监控、RB使用情况监控、RSSI统计监控、ICIC监控、虚拟MIMO监控、干扰检测监控等，DBR统计和被调度用户统计。
小区性能监控任务登记，需要设置被监控小区的Local Cell ID，可以设置监控周期和文件保存的路径，文件保存的格式有“csv”和“mmf”两种。
图 2 小区性能监控常用小区性能监控项有总吞吐量监控、用户数监控、RB使用情况监控和RSSI统计监控。
1.1.2监控扇区性能扇区监控主要监控上行宽频扫描功能图 1 扇区监控性能1.1.3传输监控性能传输性能监控主要包括IP链路监控、IP PATH性能监控、IP性能监控、SCTP性能监控、UDP 灌包测试监控、本地流过路流监控和资源组监控。
图 2 传输监控性能1.1.4用户监控性能用户性能测试功能主要监控项有下行RSRP/RSRQ监控、误码率监控、Power Headroom监控、信道质量监控、调度监控、RLC业务量监控、吞吐量监控、AQM监控、上行功控监控、下行功控监控、上行ICIC监控和按MCS阶数统计监控。
图 3 用户性能测试用户性能测试功能任务登记，需要选择被测量的基站（站点数目最多可以选择30个），设置跟踪用户的信息，监控周期和文件保存的路径，文件保存的格式有“csv”和“mmf”两种。
1.1.5R RU监控性能该任务用于监测RRU输出功率和温度的性能状况，每个RRU最多能启动的监测任务为：●一个输出功率监测任务（注：SPC310之前的版本该项监控不准）●一个温度监测任务图 4 RRU监控性能常用RRU监控功能项是RRU功率输出监控，对RRU单PATH功率进行实时监控：测量控制信息下发，内容包含在RRC连接重配置消息中：UE将根据P-RNTI从PDSCH上读取寻呼消息。
V5信令跟踪方法介绍
V5信令跟踪方法介绍编者：张宇审核：韩向东中兴通讯固网南京用服部修改记录目录V5信令跟踪 (1)1.1V5信令跟踪前准备 (1)1.2V5信令跟踪的简要步骤 (1)1.3V5信令跟踪的详细过程 (1)1.3.1 第三级跟踪 (1)1.3.2 第二级跟踪 (3)1.3.3 跟踪界面上的快捷按键的说明 (4)V5信令跟踪摘要：V5信令跟踪工具是V5信令的常用维护工具，主要是用来处理V5信令方面的问题，比如V5用户呼叫故障、V5端口开通过程和维护过程中V5信令观察等。
本专题主要介绍V5信令跟踪工具的使用方法。
1.1 V5信令跟踪前准备1．确定后台V5信令相关数据配置正确。
2．确定需要跟踪的用户号码或L3地址。
1.2 V5信令跟踪的简要步骤1．打开七号信令跟踪界面。
2．打开信令跟踪菜单进行信令跟踪。
1.3 V5信令跟踪的详细过程1.3.1 第三级跟踪可以跟踪的消息包括PSTN、端口控制、BCC、保护协议、链路控制五种消息类型，且可同时跟踪。
在七号信令系统界面,选择［信令跟踪→V5信令跟踪设置→第三级跟踪］，即进入跟踪数目设置界面，选择跟踪数目后，单击<确认>按钮，进入V5信令跟踪设置对话框，如图1.3-1、图1.3-2所示。
图1.3-1 V5信令跟踪设置界面1图1.3-2 V5信令跟踪设置界面2根据需要选择［设置电话号码］或［设置详细消息］页面，再根据界面提示进行选择或输入后，单击<确认>按钮，即可进行V5信令跟踪。
V5信令跟踪开始和结束操作与七号信令跟踪类似。
图1.3-2中，［业务类型］选择［所有协议］项，然后输入用户L3地址可以跟踪该用户的呼叫协议过程。
V5信令跟踪界面如图1.3-3所示。
图1.3-3 V5信令跟踪界面界面上显示的信令消息的内容包括类型、时间、封装地址、模块号、V5接口、L3地址、消息名、数据。
双击消息类型还可观察此信令消息的具体内容，如图1.3-4所示。
图1.3-4 V5信令跟踪详细信息信令消息屏蔽设置可以对V5的跟踪消息进行过滤，以决定在跟踪显示界面上是否显示。
信令的跟踪
信令跟踪
信令跟踪在OMM软件的视图，RNC信令跟踪,打开之后，选择相应的RNC连接。
首先需要创建一个任务。
如图所示，选择创建RNL任务。
接下来会出现这样的画面：在任务公用信息设置里面，我们需要设置任务的名称（这个自己设定）在任务类型里面我们可以选择需要跟踪手机还是跟踪小区。
这里有很多选择，通常用得最多的是跟踪手机的IMSI号（RNLC_UE SIGNAL BY UEID）和跟踪小区（RNLC_UE SIGNAL BY CELLID AND NUM）。
在任务详细设置里面，我们需要设置跟踪的手机的IMSI号码或者小区的CELLID。
下图为跟踪小区的界面。
首先选择跟踪的小区的ID ，然后选择UE的数量，通常这个数量不超
过5个。
在接口类型里面全部选择。
确定就可以了。
同理跟踪手机IMSI的时候只需要输入相应的IMSI号码。
信令跟踪学习
Abis口信令跟踪入门与分析方法在日常的无线优化工作，经常会出现一些高掉话、高分配失败等异常小区，我就要通过对Abis口信令进行分析，找出导致问题出现的原因。
下面我就将K1205跟踪信令的过程逐步介绍，同时介绍Abis口信令的分析方法和典型案例。
在信令跟踪之前的准备工作：（1）如果该小区采用了跳频方式，应首先关掉跳频。
（如果逻辑信道和物理信道没有对应，应首先使其对应（既是使频点号和载频一一对应））。
（2）在OMC上查找该小区的Abis口（TP值），BSC，传输复用方式，载频对应逻辑信道的时隙号（TS值）。
实际操作步骤如下图所示：一、小区查找配置图1如图1所示，按住鼠标右键移动到Show Equipment上松开右键，在下图中同时找到小区载频对应的逻辑信道号，即RSL XX，在跟踪信令时需要在信令仪设置这些RSL XX所占的时隙。
图2如图2所示，在图中的左边框中被选中的字条上，按住右键选中Navigate to Abis view。
点击位置BSC值TP值如图3所示，在图中的TP的值对应DDF架上Abis口的位置，即信令仪2M线所接的位置。
图4如图4、5所示，查看基站传输复用方式。
在现网中使用的传输复用方式主要有以下三种：No mux、Static mux、64 Kb/s static。
这三种方式在信令仪上配置链路时略有不同。
图6图7图8图9图6为查看小区逻辑信道所占时隙。
图7为传输复用方式为No mux时时隙的分配状态；图8为传输复用方式为64 Kb/s static时时隙的分配状态；图9为传输复用方式为Static mux时时隙的分配状态。
二、K1205的配置方式（1）首先识别K1205的CPU板，现在我们使用的K1205最大配置为4块CPU板。
如图10所示，标注K1205的CPU板插放顺序，在接下来的配置中将要用到R232接口插放的位置。
Card ＃1Card ＃2Card ＃3Card ＃4图10（2）配置链路配置方式1）、添加online monitoring图112）、添加online recording图12（3）配置链路首先，要配置所使用的CPU板，即所使用的所使用的R232接口插放的位置。
LTE学习总结—后台操作-信令跟踪
信令跟踪1、端到端虚用户跟踪1.1、功能说明端到端用户跟踪：支持对LTE/EPC解决方案中网元的全网端到端用户跟踪。
网管通过管理链路下发跟踪命令至SAE-HSS（SAE-HSS发起的单用户跟踪）或MME（MME发起的单用户跟踪），包括创建、查询和删除跟踪任务。
SAE-HSS（SAE-HSS发起的单用户跟踪）或MME（MME 发起的单用户跟踪）通过信令链路传播跟踪控制参数至SGW、PGW或eNodeB。
MME、SGW、PGW、eNodeB执行用户跟踪，并将跟踪结果通过跟踪数据链路上传至网管，由网管对跟踪信令进行显示。
虚用户跟踪：虚用户跟踪是一种特殊的跟踪，其被跟踪用户所在eNodeB 未知。
创建虚用户跟踪前，需要先在MME 上启动跟踪，并设置相应的跟踪参考号。
然后在M2000 上建立虚用户跟踪任务时，需要填入相应的跟踪参考号。
成功创建虚用户跟踪后，M2000 根据跟踪参考号从相关的eNodeB 上获取跟踪结果数据。
1.2、操作指导准备工作1：由于端到端用户跟踪和虚用户跟踪都需要用到跟踪参考号，所以需要确保M2000事先添加了MME/HSS网元。
然后先设置端到端用户跟踪，终端的IMSI或MSISDN获取随机分配的跟踪参考号，如下图：Step1：Step2：设置接口，一般默认全选，然后点击完成即可使任务生效端到端用户跟踪就设置完了，在此基础上可以进行虚用户跟踪的设置（通过M2000或OMC）：Step1：填写之前端到端跟踪获取的跟踪参考号Step2：确认即可启动跟踪任务，如下图：2、C ELL DTStep1：登录M2000服务器\OMC 服务器，选择监控->信令跟踪->信令跟踪管理Step2：在左侧菜单栏中双击“Cell DT 跟踪”Step3：点击“创建”，填写跟踪名称，并选定跟踪网元，点击下一步Step4：设置小区跟踪界面小区ID：按实际填写；上报类型选择“消息上报”；不同层的统计：勾选“L2”；MAC层协议栈数据跟踪根据需要选中响应的字段，常规跟踪字段填写14/34/50/111 3、IFTS功能说明IFTS跟踪可进行L1、L2以及L3的信息采集，在同类型跟踪中，它的采集能力最为强大。
七号信令跟踪分析与应用 许惠庆
七号信令跟踪分析与应用许惠庆摘要：本文阐述了用户投诉的信令跟踪，对网间不规范信令进行监测，做出配合工程进行信令监测分析，希望对我国七号信令跟踪分析与应用的发展有所帮助。
关键词：七号信令；跟踪分析；跟踪应用一、用户投诉的信令跟踪由于没有信号集中监控系统。
七号信令提供了一种新的维护方法，用于集中监控移动公司网络之间的七号信令连接。
由于其可以对整个网络的状态进行准确、实时的监视，因此可以实时监视连接呼叫的连接信息以及七号信令数据的集成、提取和分析。
七号信令为我们在分析在线业务、分析用户投诉和有效监控不正常的在线行为方面提供了极大的便利。
在正常的实际应用中，信号系统编号为集中监控系统中的7个最常用于分析互联网用户的投诉。
在用户抱怨的互连网络问题中，网络无法正常连接，网络信令（如应答，断开）和号码发送错误是导致连接失败的重要原因，过去很难找到这样的问题，只能通过经常检查办公室数据和检测仪器来解决。
但是，由于网络的复杂性和办公数据的频繁变化，无法及时全面地发现问题。
自从使用集中式七号信令监视系统以来，问题已经变得简单明了。
在正常的音频通道连接中，呼叫者的信令点在接收到地址信息后，将再次发送呼叫者的信令点地址以接收完整信息。
此时，节日聚会和主叫方都听到了铃声，在被叫用户应答之前，被叫警报点将再次发送ANC（上载应答的呼叫以响应），开始正常对话，直到呼叫被释放为止。
集中式SS7监视系统将根据其信令过程自动为呼叫合成详细的呼叫日志。
对于异常信令，信令过程与正常信令不同。
例如，不应长时间呼叫（或记录在广播中）的呼叫将没有ANC。
未计费电话的ANC将被ANN取代。
我们可以通过更改这些警报来检测用户呼叫的问题。
此外，七号信令集中监视系统还可以将每个分解成详细信息。
例如，IAI通常包含已拨和已拨号码，我们可以通过检查详细信息来确定所拨和已拨号码是否正确发送。
二、网间不规范信令的监测集中监控系统七号信令连续24小时收集网络之间所有连接的信号。
信令追踪工作信令跟踪指导书华为信令跟踪
信令追踪工作交接信令追踪是专项优化中一项重要的工作，它%￥#@%￥#@……￥（使劲吹，我实在人，就不吹嘘了）。
常见的信令追踪有虚用户追踪，S1/X2/Uu口追踪，CELL_DT追踪，用户详细追踪（即UDT），取一键式日志等工作。
下面我们来看看如何进行信令追踪：首先，我们要登录我们的I Manager U2000平台。
啥，你说你不知道是嘛？那就去问问华为老司机，他们会告诉你，就是看到图标就想吐的那个。
拷好客户端，换好HOSTS文件，就可以打开了。
日常登录有两个账号：网管操作账号和网管查询账号，分别如下：网管操作账号：wxhwhzfwy LTEHuawei123.网管查询账号：wxhwwycx LTEHuawei123.信令追踪的时候，登录查询账号即可。
注意点1：区分大小写；2：密码123后有个点！看到了没这个平台需要内网登录，我们可以用的内网有两个：tp_309和TP-LINK_304nw（注意有nw，还有个TP-LINK_304网络，那个是外网）。
密码懒的看了，不知道的就问问旁边的兄弟吧。
好了，进入后我们点监控-信令跟踪-信令跟踪管理，就出现我们的追踪页面了，如下：打开后，左侧菜单栏就会出现可以追踪的各种追踪类型。
虚用户追踪：选择菜单栏中的虚用户，右侧即出现定义过的各类虚用户，然后点击创建，即可新建一个虚用户追踪任务，如图所示：定义虚用户需要的信息只有两个，追踪的MSISDN和TRACE ID，好吧，翻译成中文就是电话号码和追踪号。
依据国际惯例，含*的是必填项。
跟踪名称可以任意取，只要你能看明白就可以，这个无关紧要。
用户追踪ID就是TRACE ID，关于TRACE ID，我啰嗦几句，这个每周都要申请，因为有效期是7天，目前是周一申请，也就是可以用到下周一，以前是周五申请的，可是周五的时候，办事人往往不在办公室（恶意的想，可能提前过周末去了），于是周六和周日的测试就会受影响，周末申请还需要别人加班，故这个申请日期，千万别放周五，周一到周四哪天都无所谓，血淋淋的教训啊。
信令跟踪案例分析解读
四平Abis 口信令跟踪案例分析目录一、概述：........................................................................................................................................ (2)二、信令分析工作的基本流程： (2)三、信令分析软件简介： (5)3.1 DAFNE软件输出文件介绍： (5)3.2 Opt软件功能简介： (8)四、前台数据采集操作流程： (9)4.1小区各载频对应的RSL 时隙配置： (9)4.2 K1205上的配置过程： (15)五、四平信令跟踪案例分析： (16)5.1民政局1小区（17219_6211）： (1)65.2公主岭3小区：.......................................................................................................................................205.3木材厂1（17217_2051）:.................................................................................................................. . (22)5.4 郭家店2小区（17220_3112） (27)六小结：........................................................................................................................................ .. (31)七附录：........................................................................................................................................ .. (32)一、概述：利用信令跟踪分析处理问题小区是网络优化的基本手段。
信令跟踪数据异常检测算法
信令跟踪数据异常检测算法信令跟踪数据是指在通信网络中传输的控制信息，用于建立、维护和释放通信连接。
信令跟踪数据异常检测算法是指通过对信令跟踪数据进行分析和处理，检测出其中的异常情况，以提高通信网络的安全性和可靠性。
本文将介绍信令跟踪数据异常检测算法的原理和应用。
一、信令跟踪数据异常检测算法的原理信令跟踪数据异常检测算法主要基于以下原理进行操作：1.统计分析：通过对信令跟踪数据进行统计分析，包括数据的频率、分布、趋势等，以发现异常情况。
例如，对于通信连接建立过程中的信令数据，可以统计建立成功率、建立时间等指标，如果出现异常的统计结果，则可能存在异常情况。
2.模型建立：根据信令跟踪数据的特点，建立相应的数学模型，以描述正常的数据分布和行为。
通过与实际数据进行比较，可以检测出异常情况。
例如，可以使用高斯分布模型来建立信令数据的正常行为模式，当实际数据偏离模型过多时，则可能存在异常情况。
3.机器学习：利用机器学习算法对信令跟踪数据进行训练和分类，以区分正常数据和异常数据。
通过构建合适的特征向量和选择适当的分类算法，可以实现对异常数据的检测。
例如，可以使用支持向量机(SVM)、决策树等算法进行分类学习。
信令跟踪数据异常检测算法在通信网络中有广泛的应用。
主要包括以下方面：1.网络安全：通过对信令跟踪数据进行异常检测，可以及时发现网络攻击、入侵行为等安全威胁。
例如，当信令数据中出现大量的未知IP地址或异常的通信行为时，可以判断为可能存在攻击行为。
2.故障诊断：通过对信令跟踪数据进行分析，可以及时识别出通信网络中的故障点，并进行相应的处理和修复。
例如，在通信连接建立过程中，如果出现频繁的建立失败或超时，可以判断为可能存在网络故障。
3.性能优化：通过对信令跟踪数据进行异常检测，可以发现通信网络中的性能问题，并进行调优和优化。
例如，可以通过分析信令数据的延迟、丢包率等指标，优化网络资源的分配和调度，提高网络的传输效率和质量。
信令跟踪与分析
信令的跟踪与分析基础篇1.BSS系统中信令的应用 (2)1.1.BSS系统中涉及到的信令及其主要内容 (2)2.BSS系统的信令模型 (2)2.1.概述 (2)2.2.物理层 (3)2.3.链路层 (3)PD（Link Access Procedure on the D-channel） (3)PDm（Link Access Protocol on Dm channel） (4)2.4.网络层 (4)2.5.SS7信令协议栈 (4)2.5.1.MTP1(Message Transfer Part) (4)2.5.2.MTP2 (4)2.5.3.MTP3 (4)2.5.4.SCCP（Signaling Control Connection Part） (4)3.各层信令在BSS系统中的作用 (5)3.1.无线资源层（RR） (5)3.2.移动管理层（MM） (5)3.3.呼叫控制（CC） (6)3.4.BTS管理层（BTSM） (7)3.5.BSS应用层（BSSAP） (8)4.K1205的基本操作 (9)4.1.K1205的作用和简介 (9)4.2.K1205的操作 (9)4.2.1.硬件 (9)4.2.2.架设与连线 (9)4.2.3.基本操作 (9)4.2.4.监视（Monitor） (10)4.2.5.Capture RAM (10)4.2.6.过滤器（Filter） (11)4.2.7.ABIS信令跟踪流程 (11)5.DAFNE简单分析 (11)5.1.软件使用 (11)5.2.简单分析 (11)5.3.案例分析 (12)6.附录 (12)1.BSS系统中信令的应用1.1.BSS系统中涉及到的信令及其主要内容七号信令（NO.7）：在MSC和BSC之间传送；D信道的链路接入规程（LAPD）：在BSC和BTS之间传送；Dm信道的链路接入规程（LAPDm）：在BTS和MS之间传送。
图 1 BSS系统中的信令应用2.BSS系统的信令模型2.1.概述在GSM移动通信系统中，BSS系统的信令模型采用了一般的OSI七层协议中的低三层协议，从低到高依次包括：第一层（L1）：物理层第二层（L2）：链路层第三层（L3）：网络层图 1 BSS系统信令模型LAP_Dm：Dm信道的链路接入规程RR：无线资源管理CM：通信管理SMS：短消息管理SS：补充业务管理CC：呼叫管理MM：移动管理LAPD：D信道的链路接入规程BTSM：BTS管理部分MTP：消息传送部分SCCP：信令连接和控制部分BSSMAP：BSS管理应用部分DTAP：直接传递应用部分2.2.物理层物理层主要负责物理数据单元的无错传送。
一种信令跟踪方法
一种信令跟踪方法
一种常见的信令跟踪方法是使用网络协议分析工具，如Wireshark，来捕获和分析网络通信中的信令消息。
以下是一种基本的信令跟踪方法：
1. 首先，安装并启动网络协议分析工具，如Wireshark。
2. 选择要跟踪的网络接口（如Wi-Fi、以太网等），开始捕获网络流量。
3. 在目标设备上执行需要跟踪的操作，触发信令消息的发送和接收。
4. 在网络协议分析工具中停止捕获，保存捕获到的网络流量。
5. 使用过滤器功能，过滤出所需的信令消息。
例如，可以根据协议类型、源和目标地址、端口号等进行过滤。
6. 分析过滤后的信令消息，查看其中的关键信息。
这些信息可能包括消息类型、参数、时间戳等。
7. 根据需要，可以进一步解析和解码信令消息，以获取更详细的信息。
8. 根据信令消息的内容和顺序，可以跟踪信令的流动和状态变化。
除了使用网络协议分析工具外，还可以通过其他方法进行信令跟踪。
例如，使用专门的信令分析软件、定制化的跟踪工具、检查设备日志等。
具体方法的选择取决于需求和可用资源。
信令跟踪
全流程呼叫跟踪跟踪功能与含义全流程呼叫跟踪是集用户呼叫跟踪、匹配用户号码跟踪、H248 TID跟踪为一体的跟踪方法，用户可以通过不同的方式触发全流程跟踪。
在H248信令跟踪、内部信令跟踪的基础上，增加随路信令（R2）跟踪、DTMF信令跟踪、在H248信令跟踪、内部板间消息的基础上，增加R2消息、DTMF消息、2833消息、RTCP消息、IPBCP消息、UPT38信令跟踪，并提供跟踪过程中的录音功能、支持将收集到的承载面故障定位信息和录音文件通过FTP上传到指定的FTP服务器。
说明：该跟踪只能在需要下发跟踪任务的单板（OMD）启动之后才能创建。
在使用全流程呼叫跟踪任务时，需要同时在MGC和MGW上配合启动对特定用户的跟踪，保证MGW识别出需要跟踪的用户，从而输出相关信息，完整地体现此用户的呼叫处理流程。
主要参数解释进行全流程呼叫跟踪时，H248信令消息、内部信令跟踪是默认选择的，对于其他的消息选项，根据业务需求进行选择。
∙TCEC：是否对指定EC/TC拨测的TCEC消息进行跟踪。
该参数项在“跟踪类型”选择“USERID”时使用，对于指定的“用户号”进行指定EC/TC进行拨侧。
∙跟踪类型：跟踪类型分为“USERID”、“TID”和“USERNUM”，“USERID”、“TID”对应呼叫跟踪中的“用户呼叫跟踪”、“H248 TID接口跟踪”，USERNUM对应匹配号码跟踪。
o当“跟踪类型”为“USREID”时，“用户号”参数为必选参数，“用户号”取值为固定值1，不可进行设置，表示可进行跟踪的话路数量。
o当“跟踪类型”为“TID”时，“TID”为必选参数，“TID”可进行设置，表示要跟踪的会话的TID值。
说明：跟踪类型中的“TID”是指TDM承载的TID（Terminal ID），不是IP/ATM的TID。
跟踪类型中为“TID”时，需要通过在MGC上闭塞其他电路，只剩下1－2个电路，再进行拨测跟踪得到相应的TID值填入，此方式不常用。
谈谈信令跟踪
信令跟踪在维护工作中的运用在目前移动电话的激烈竞争中，客户对移动运营商的要求越来越高。
优质的网络是我们公司发展的基础，确保网络的正常运行是我们公司的立足之本。
在这里简要谈谈信令跟踪在网络维护工作中的运用，与大家共同探讨有关信令跟踪的问题。
所谓信令跟踪分析是指用仪表收集移动通信的无线链路上的信令数据并加以整理，从中查找出异常的指标数据；通过分析，找出故障所在；最终达到提高网络运行质量的目的。
信令跟踪在网络优化工作中也是比较重要的一步，它主要用来查找硬件的隐性故障和干扰频点等问题；无线链路上的信令提供了较全面的质量数据。
用阿尔卡特公司的DAFNE软件分析的数据中可以看到各频点的上下行接收电平、上下信道质量、上下行信道质量差、上下行路径损耗、上下行路径差、信道质量分布表、时间提前量分布、信令统计等信息。
那么我们怎么通过这些数据来分析网络中的隐藏的故障呢？下面通过对网络中平常的一些隐性故障的处理来介绍一下信令跟踪分析数据的运用。
大家都知道由于无线环境的恶劣性，移动通信的无线信道无时不经受着来自外界或本身的干扰。
我们怎么从信令数据中查找受干扰的频点呢？一般说来，干扰直接影响信道质量的下降，但对信道的电平则没有多大的影响。
所以我们可以查看上下行信道的quality值和上下行的路径损耗值（一般要求上下行信道的quality值在0.5以下），假设某个频点的质量较差（如1.2），而它的上下行路径损耗与其它频点相差不大，那么这个频点受干扰的可能性比较大。
网络设备的硬件隐性故障问题一直是我们维护人员最头痛的，比如说某基站的无线原因掉话一直很多，我们可以在分析报告中查看路径损耗值及路径损耗差与信道质量。
一般路径损耗差在－10至1dB 之间（当然也可以将目标定得高一点），信道质量在0.5以下，如果上行损耗过大或下行损耗过大都很容易引起掉话，所以要更换相应频点的硬件。
比如海宁中心交易区的一个M2M基站，每天均有10多次的信道掉话，影响了整个网络运行指标。
信令分析02-信令跟踪指导
第2章信令跟踪指导2.1 概述GSM协议栈如图2-1所示。
L3L2L1MS：移动台BTS：基站收发信台BSC：基站控制器MSC：移动交换中心CM：接续管理MM：移动性管理RR：无线资源管理MTP：消息传递部分SCCP：信令连接控制部分LAPD：D信道上链路接入规程LAPDm：Dm信道上链路接入规程BSSMAP：基站子系统应用管理部分BTSM：BTS管理图2-1GSM协议栈图BSS系统的接口包括BSC与MSC间的A接口、BTS与MS间的Um接口、BSC与BTS间的Abis接口。
华为BSS系统提供强大的接口跟踪功能，在不同厂家设备对接（如华为BSC与其他公司的MSC对接）、在设备维护中（如掉话率高、切换成功率低、手机不能上网以及话音质量不好等故障），使用接口跟踪功能，在线分析信令流程，能够非常方面快捷的定位故障。
华为BSS接口跟踪包括Um接口跟踪、A接口跟踪、Abis接口跟踪、NO.7跟踪、SCCP跟踪。
2.2 Um接口跟踪2.2.1 功能说明Um接口跟踪就是在维护台上跟踪小区的无线口信令，在实际工作中经常采用测试手机加上其他软件跟踪接口，维护台Um接口跟踪应用较少，本节简单介绍。
2.2.2 操作方法(1) 打开BSC操作维护台，选择[跟踪/GSM跟踪/GSM接口跟踪]，得到如图2-2所示界面：图2-2GSM接口跟踪界面(2) 选择Um接口跟踪、选择模块号，然后按“确定”，得到如图2-3所示界面：图2-3Um接口跟踪界面(3) 输入小区号，载频号以及信道号，即可得到Um接口的跟踪消息，如图2-4所示：图2-4Um接口跟踪消息(4) 对于通过“GSM 跟踪回顾”查看保存的消息可以通过维护台“跟踪”菜单的“GSM跟踪”下的“GSM跟踪回顾”，对保存的跟踪消息进行查看（注意：需要用一些编辑工具修改跟踪文件头方能在别的维护台上查看）。
在窗口选中需要查看的消息文件，按“打开”即可。
也可以把保存的GMT文件拷贝到其它终端上，通过OMC LocalWS进行查看。
信令跟踪分析方法
信令跟踪分析方法1、主要有哪些信令收集仪表，如何进行信令收集？答：主流的信令仪表有K1205/1297，AGILENT，MPA7300/7400，LITE3000，其中LITE3000有ABIS口信令收集和A口信令收集能力，但其最主要的功能为A口话音监听和ABIS口话音监听，MPA7300/7400对于多时隙的信令收集较差，故使用场合有一定限制，故日常优化工作中最理想的信令仪表为K1205/1297，AGILENT，这两种信令仪表的具体使用方法如下所示：K1205信令仪操作作业指导书.docAGILENT信令仪使用简介.doc2、主要有哪些信令的后台分析软件，分别有哪些功能，如何使用？答：主要信令分析软件有A口/ABIS口/GSM&GPRS信令分析软件COMPASS，K1205自带的ABIS口信令分析软件OPT，AGILENT后台分析软件WSO，具体功能和使用方法如下所示：K1205数据分析：这里主要讲K1205自带的ABIS口信令分析软件OPT的使用方法：该软件主要有如下几项功能：1、小区级和载频级的上下行电平分布统计，上下行质量分布统计，上行干扰情况统计，电平质量随TA分布的统计，上下行链路的平衡情况；2、切换分析：它将该小区上发生的每次切换都用最简洁明了的方式进行了分析及表达，每次切换是否成功，切换时服务小区的上下行电平、质量、TA和邻区的频点序号、BSIC、电平值这些最关键的信息得到了良好的体现，从中可以很容易的发现如下问题：上行质量切换：发生在何种电平条件下，是由于上下行链路不平衡所致，还是由于上行干扰所致（上行电平较好但干扰带偏高导致质量差），还是突然性的发生质量恶化（可能存在硬件故障）；下行质量切换：不但可以发现质量差的发生是由于链路不平衡（载频发射功率偏低）、覆盖偏差（低电平下发生质量恶化）还频率干扰所致，而且可以结合TA值和邻区的频点、BSIC和电平情况，大致定位发生切换时的位置，从而对定位频率干扰问题有准确的判断。
3GCN现场故障定位排除工具之信令跟踪
3GCN现场故障定位排除工具之信令跟踪CDMA南京用服部刘辉一、概述现场故障问题千变万化，但是我们如果能运用好信令跟踪、失败观察、告警通知、平台探针、动态管理、打印管理、RDS这七种工具，基本上可以解决百分之八、九十的问题和故障。
剩下的疑难杂症基本上可以放心交给研发去头疼了。
而且这些疑难杂症大多数是涉及语音问题！本文主要针对信令跟踪进行描述，希望能把信令跟踪这个东东讲清楚，为今后大家工作中处理现场问题提供有益的帮助。
二、信令跟踪是什么？呵呵，标题太那个什么……没有营养了。
其实我的意思是大家首先要了解我们系统都有哪些信令跟踪，各个信令跟踪和我们系统的基本构件模块都有些什么关系，这点很重要，对于一些业务问题，我们第一反应就能知道需要打开哪些信令跟踪进行数据采集分析。
在我们系统设计方案和模块详细设计方案中，经常遇到下面这张经典图表：图表 1 业务子系统框架结构信令跟踪这个术语，从字面上来看，就是对系统中存活的信令消息进行跟踪，从而了解一个业务呼叫进行中各种信令的流向和终止情况。
所以通过信令跟踪，我们就可以判断一个呼叫所需的信令是否完整和在何处终止了，终止点就是我们定位和排查问题的起点。
通过信令跟踪我们判断某个业务所需的信令流很完整，且参数均正确，但接续后出问题。
如果单通、双不通，检查媒体面交换机配置以及静态路由配置，是否有忘配、漏配或错配的情况，大多数情况可以在此步把问题解决。
其他涉及语音质量问题只能请所内大拿分析了。
图表 2系统各模块间关系从上面的图中，可以看出，在业务子系统中，我们BCM模块可是处在核心地位，其他各业务模块都紧密团结在BCM的周围，BCM模块信令跟踪重要是肯定的了。
大家都有给研发反馈信令的经历，基本上没有忘记反馈BCM信令跟踪吧！！BCM（Basic Call Module）模块主要处理基本呼叫业务，其他业务，将在BCM模块总控下，交由其他模块处理，如多呼叫（CC，3WC）由MCM（Multi Call Module）处理。
ZXJ10(V10)交换机维护篇NO.7信令跟踪解读
ZXJ10(V10)交换机维护篇NO.7信令跟踪解读深圳中兴通讯有限公司南京研究院用户服务部7号信令跟踪信令系统维护分为两部分，即信令部分7和信令部分V5这里只介绍第7部分。
1.功能介绍(1)信令跟踪部分的主要功能是跟踪链路上的信令消息并显示相应的解释，以便维护人员发现信令中的协作问题该系统现在可以支持MTP，MTP测试，图普，ISUP，SCCP和TCAP的信息跟踪。
此外，在设置了信令跟踪号7之后，还将显示被MTP 3级丢弃的信令消息(除了正常丢弃的消息)。
(2)MTP维护部分查看MTP三级(信令链路、信令链路组、信令路由组等)的动态配置信息。
)；检查MTP的报警记录并定位MTP断层。
监控信号板7的状态，并检查信号板状态，以执行MTP二级维护。
(3)7号信令统计部分主要提供MTP部分的统计信息，如信令链路故障、倒带次数等性能数据。
为了便于维护2.结构介绍:七号信令系统维护分为三个部分:状态观察、七号统计结果和信令跟踪界面如图1所示。
第1页共9页深圳中兴通讯有限公司南京研究院用户服务页面分为四种类型:信令跟踪、信令板监控7、动态告警7和V5动态告警快捷按钮:点击快捷按钮完成相应操作。
其中:-开始信令跟踪(绿色)-结束信令跟踪(红色)-MTP状态观察7号-7号信令板状态观察-7号链路统计299 199-撤销动态报警如果鼠标光标停留在快捷按钮上1-2秒，界面上会弹出一个黄色的小提示框，显示快捷按钮的具体功能注意:“信令跟踪暂停”和“信令跟踪继续”按钮只有在信令跟踪设置后才会显示。
“动态报警启动”和“动态报警结束”按钮仅在页面切换到“7号动态报警”或“V5动态报警”时显示2.1。
状态观察？国家观察？菜单项下有四个子项目:7号信令MTP状态观察、7号信令板状态观察、7号信令板状态监测开始、7号信令板状态监测结束(1)7号信令MTP状态观察支持从信令链路、信令链路组和信令路由组三个层次观察7号信令MTP的状态界面如图2所示。
13-RNC信令跟踪和分析-47
单击确定按钮，系统将文件中的任务信息导 入到系统中
数据管理-启动/暂停上报
用户启动信令跟踪任务后， 前台网元会定期上报该信令 跟踪任务所设定的信令跟踪
信息。
用户可以通过启动、暂停、 实时存盘、滚动显示、跟踪
过滤、显示过滤、选择存盘、
数据统计、全选、拷贝、清 空、查找、列布局、查找、 排序和定制内容视图等操作 控制信令在信令显示窗口中 的显示和保存方式。
ROMP/RCP
ROMP/RCP ROMP/RCP ROMP/RCP ROMP/RCP ROMP/RSP RAP/APBE RCP/RSP RSP RCP/RSP RSP RCP/RSP
跟踪RNC与NODE B之间的信令
跟踪RNC与邻接RNC之间的信令 跟踪小区下的UE信令 指定MBMS的sessionId，跟踪MBMS相关信令 指定MBMS 所在的小区，跟踪MBMS相关信令 设臵跟踪链路和链路号或DPC和DPC号，启动传输链路层MTP3B信令跟踪 要跟踪的SCCOP信令全局链路号/要跟踪的SCCOP信令板内链路号 设臵邻接AAL2节点标识，启动ALCAP信令跟踪 设臵跟踪SCTP偶联标识，启动传输层M3UA信令跟踪 设臵跟踪模块类型/模块号/子系统号，启动传输 设臵跟踪SCTP偶联标识，启动传输层SCTP信令跟踪 设臵邻接AAL2节点标识，启动IPCSP信令跟踪
用模块相连，主要实现跟踪控制消息的转发、跟踪数据消息的转发
RNL/TNL模块
RNL/TNL模块接收ST Agent发来的信令跟踪控制消息，并启动相应单
板上的无线信令/传输信令应用处理模块。从而完成具体的信令和数 据处理，并将处理后的信令数据发送给ST Agent模块
基本概念
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信令跟踪在维护工作中的运用目前移动通信竞争激烈,客户对移动运营商的要求越来越高。
运营商对我们的要求也就更高。
优质的网络是我们公司发展的基础,确保网络的正常运行是我们公司的立足之本。
在这里简要谈谈信令跟踪在网络维护工作中的运用。
所谓信令跟踪分析是指用仪表收集跟踪移动通信的无线链路上的信令数据并加以整理,从中查找出异常的指标数据;利用软件进行分析,找出故障所在,并有效地解决排除,最终达到提高网络运行质量的目的。
信令跟踪在网络优化工作中也是比较重要的一步,它主要用来查找硬件的隐性故障和干扰频点等问题;无线链路上的信令提供了较全面的质量数据。
用阿尔卡特公司的DAFNE软件分析的数据中可以看到各频点的上下行接收电平、上下信道质量、上下行信道质量差、上下行路径损耗、上下行路径差、信道质量分布表、时间提前量分布、信令统计等信息。
那么我们怎么通过这些数据来分析网络中的隐藏的故障呢?下面通过对网络中平常的一些隐性故障的处理来介绍一下信令跟踪分析数据的运用。
由于无线环境的恶劣性,移动通信的无线信道无时不经受着来自外界或本身的干扰。
我们怎么从信令数据中查找受干扰的频点呢?一般说来,干扰直接影响信道质量的下降,但对信道的电平则没有多大的影响。
所以我们可以查看上下行信道的quality值和上下行的路径损耗值(一般要求上下行信道的quality值在0.5以下,假设某个频点的质量较差,而它的上下行路径损耗与其它频点相差不大,那么这个频点受干扰的可能性比较大。
网络设备的硬件隐性故障问题一直是我们维护人员最头痛的,比如说某基站的
无线原因掉话一直很多,我们可以在分析报告中查看路径损耗值及路径损耗差与信道质量。
一般路径损耗差在-10至1dB之间(当然也可以将目标定得高一点,信道质量在0.5以下,如果上行损耗过大或下行损耗过大都很容易引起掉话,所以要更换相应频点的硬件。
比如义乌小商品市场的一个基站,每天均有10多次的信道掉话,
影响了整个网络运行指标。
通过信令跟踪后发现其中一个频点的下行路径损耗过大,路径损耗差达到了-17dB,经过分析我们认为是由于该频点所属的硬件设备性能下降,更换该硬件后趋于正常。
而所有的频点均有相同现象则有可能是天馈系统(包括谐振腔的问题了。
海宁移动厅基站的掉话不稳定,通过信令跟踪发现其下行损耗均过大,路径损耗差在20dB左右,初步判定为天馈系统问题,检查基站的馈线时发现接头很松,通过处理后恢复了正常。
无线接通率也是一个难题,无线接通率与信令拥塞率、信道拥塞率有关及分配失败率有关。
信道拥塞率可以从日常报表中看每线爱尔兰,一般保持在0.4左右是最佳状态,信令拥塞率是可以通过调整参数等办法来改善,分配失败率要通过信令跟踪分析来查看了,一个较好的基站它的质量分布是quality0占了绝大多数(90%甚至于更高,如果其中一个频点的quality0仅仅为70%左右或更小则该频点一定有问题存在,对于G3架来说可以直接更换TRE设备。
海宁农资公司基站的分配失败率一直较高,达到20%左右,通过跟踪后发现一个频点的上行路径损耗过大,我们更换该TRE 后,分配失败率上升到99%以上,提高了无线接通率。
而所有的频点均有相同的现象则考虑天馈系统的问题(包括ANX等。
信令跟踪是日常维护与优化工作中一个重要的环节。
主要还是基于平时对日常话务报告的分析工作,以便及早发现问题、解决问题。
所以平时加强对日常话务报告的分析工作是很重要的。
