4.5 一阶RC电路的暂态过程分析
4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。
2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。
3．进一步了解一阶微分电路、积分电路和耦合电路的特性。
二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。
当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。
在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。
方波如图4.5.1所示。
图4.5.1 方波电压波形 图4.5.4 测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。
此时，输出电压U 0近似地与输入电压U i 呈微分关系。
dt du RC U i O 图4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。
其输入、输出电压波形的对应关系如图4.5.3所示。
在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。
3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。
此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈t i O d u RC U 1积分电路的输出波形为锯齿波。
当电路处于稳态时，其波形对应关系如图3.5.5所示。
注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。
图4.5.5 积分电路波形 图4.5.6 耦合电路波形4．耦合电路RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。
如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。
一阶RC电路分析
3.3 RC电路的响应经典法分析电路的暂态过程，就是根据激励通过求解电路的微分方程以得出电路的响应。
激励和响应都是时间的函数所以这种分析又叫时域分析。
3.3.1 RC电路的零输入响应零输入响应------无电源激励，输入信号为零。
在此条件下，由电容元件的初始状态u C（0+）所产生的电路的响应。
分析RC电路的零输入响应，实际上就是分析它的放电过程。
如图 3.3.1(RC串联电路，电源电压U0)。
换路前，开关S合在位置2上，电源对电容充电。
t=0时将开关从位置2合到位置1，使电路脱离电源，输入信号为零。
此时，电容已储有能量，其上电压的初始值u C（0+）=U0；于是电容经过电阻R开始放电。
根据基尔霍夫电压定律，列出t≥0时的电路微分方程RCdu C/dt+u C=0 3.3.1式中 i=Cdu C/dt令式 3.3.1的通解为 u C=Ae pt代入3.3.1并消去公因子Ae pt得微分方程的特征方程 RCp+1=0 其根为p=-1/RC于是式3.3.1的通解为 u C=Ae-1t/RC定积分常数A。
根据换路定则，在t=0+时，u C（0+）=U0，则A=U0。
所以 u C= U0e-1t/RC= U0 e-1/τ ------ 3.3.3 C图3.3.1RC放电电路-+-U+u C-t=0+u CSiR其随时间变化的曲线如图3.3.2所示。
它的初始值为U 0，按指数规律衰减而趋于零。
式3.3.3中，τ=RC 它具有时间的量纲，所以称电路时间常数。
决定u C 衰减的快慢。
当t=τ时， u C = U 0e -1=U 0/2.718=36.8%U 0 可见τ等于电压u C 衰减到初始值U 0的36.8%所需的时间。
可以用数学证明，指数曲线上任意点的次切距的长度都等于τ。
以初始点为例〖图3.3.2（a ）〗du C /dt=-U 0/τ 即过初始点的切线与横轴相交于τ。
从理论上讲，电路只有经过t=∞的时间才能达到稳定。
一阶RC电路的阶跃响应
基础知识
01
一阶RC电路
阶跃响应
02
03
时间常数
由一个电阻R和一个电容C串联组 成的电路。
当电路的输入从一个电压值突然 跳变到另一个电压值时，电路的 输出随时间变化的特性。
决定RC电路动态响应快慢的参数 ，等于RC的乘积。
02
CATALOGUE
一阶RC电路的原理
电容和电阻的基本原理
电容
电容是一种存储电荷的电子元件，其基本单位是法拉。电容的基本原理是电荷在电场中会受到电场力 的作用，从而在电容的两极板上积聚电荷。电容的充电和放电过程就是电荷在电容两极板之间移动的 过程。
集成RC电路
将多个一阶RC电路集成在一块芯片上，实现小型 化、集成化的信号处理功能。
参数优化
通过优化一阶RC电路的元件参数，可以进一步提 高电路的性能。
一阶RC电路和其他电路的比较和分析
与RL电路的比较
一阶RC电路和RL电路在阶跃响应上有显著差异，RC电路的响应 速度更快。
与二阶RLC电路的比较
二阶RLC电路具有更复杂的动态特性，可以用于实现更高级的信号 处理功能。
02
欠阻尼响应：系统对阶跃输入的响应速度较慢，输出在一段时间内会 持续振荡。
03
过阻尼响应：系统对阶跃输入的响应速度较快，输出在一段时间内会 迅速达到稳态值，不会发生振荡。
04
临界阻尼响应：系统对阶跃输入的响应速度最快，输出在极短时间内 达到稳态值，且不会发生振荡。
阶跃响应的特点
阶跃响应具有非线性 特性，其输出与输入 之间通常不是线性关 系。
一阶RC电路的阶跃 响应
目录
• 引言 • 一阶RC电路的原理 • 阶跃响应的概念 • 一阶RC电路的阶跃响应分析 • 实验和模拟 • 应用和扩展

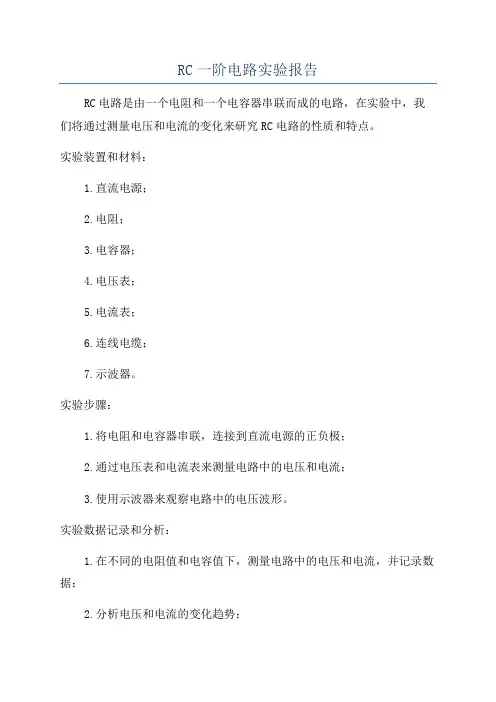

RC一阶电路实验报告
RC一阶电路实验报告RC电路是由一个电阻和一个电容器串联而成的电路，在实验中，我们将通过测量电压和电流的变化来研究RC电路的性质和特点。
实验装置和材料：1.直流电源；2.电阻；3.电容器；4.电压表；5.电流表；6.连线电缆；7.示波器。
实验步骤：1.将电阻和电容器串联，连接到直流电源的正负极；2.通过电压表和电流表来测量电路中的电压和电流；3.使用示波器来观察电路中的电压波形。
实验数据记录和分析：1.在不同的电阻值和电容值下，测量电路中的电压和电流，并记录数据；2.分析电压和电流的变化趋势；3.通过计算得出电路的时间常数等重要参数。
结果和讨论：1.根据实验数据绘制电压和电流的图像，并分析其特点；2.根据计算得出的电路参数，讨论RC电路的特性和效果；3.对于电阻和电容值的选择和变化，讨论其对电路性能的影响。
结论：1.RC电路是一个以电阻和电容器为基础的电路，通过测量电压和电流的变化可以研究其性质和特点；2.在实验中，我们观察到电压和电流的变化趋势，并通过计算得出了电路的参数；3.对于电阻和电容值的选择和变化，会对电路的性能产生影响，需要经过合理的设计和调整。
实验总结：通过这次实验，我们深入了解了RC电路的基本原理和特点，并通过实际测量和计算得出了电路的重要参数。
这对我们进一步学习和应用电路有着重要的意义。
同时，在实验过程中，我们也学会了如何使用示波器和测量仪器，并对实验的记录和数据分析有了更深的认识。
这些实验技巧和经验对我们今后的学习和工作都有着很大的帮助。
[1]《电路分析基础教程》；[2]“RC电路的研究与应用”；[3]“电子电路实验指导书”。
4.5 一阶RC电路的暂态过程分析
4.5 一阶RC 电路的暂态过程分析一、实验目的1．学习用示波器观察和分析RC 电路的响应。
2．了解一阶RC 电路时间常数对过渡过程的影响，掌握用示波器测量时间常数。
3．进一步了解一阶微分电路、积分电路和耦合电路的特性。
二、实验原理1．一阶RC 电路的全响应=零状态响应+零输入响应。
当一阶RC 电路的输入为方波信号时，一阶RC 电路的响应可视为零状态响应和零输入响应的多次重复过程。
在方波作用期间，电路的响应为零输入响应，即为电容的充电过程；在方波不作用期间，电路的响应为零输入响应，即为电容的放电过程。
方波如图4.5.1所示。
图 4.5.1 方波电压波形 图 4.5.4测常数和积分电路接线2．微分电路如图4.5.2所示电路，将RC 串联电路的电阻电压作为输出U 0，且满足τ ‹‹ t w 的条件，则该电路就构成了微分电路。
此时，输出电压U 0近似地与输入电压U i 呈微分关系。
dt du RC U i O图 4.5.2 微分电路和耦合电路接线 图4.5.3 微分电路波形微分电路的输出波形为正负相同的尖脉冲。
其输入、输出电压波形的对应关系如图4.5.3所示。
在数字电路中，经常用微分来将矩形脉冲波形变换成尖脉冲作为触发信号。
3．积分电路积分电路与微分电路的区别是：积分电路取RC 串联电路的电容电压作为输出U 0，如图4.5.4所不电路，且时间常数满τ ››t w 。
此时只要取τ＝RC ››t w ，则输出电压U 0近似地与输入电压U i 成积分关系，即⎰≈ti O d u RC U 1 积分电路的输出波形为锯齿波。
当电路处于稳态时，其波形对应关系如图3.5.5所示。
注意：U i 的幅度值很小，实验中观察该波形时要调小示波器Y 轴档位。
图 4.5.5 积分电路波形 图 4.5.6耦合电路波形4．耦合电路 RC 微分电路只有在满足时间常数τ＝RC ‹‹ t w 的条件下，才能在输出端获得尖脉冲。
如果时间常数τ＝RC ››t w ，则输出波形已不再是尖脉冲，而是非常接近输出电压U i 的波形，这就是RC 耦合电路，而不再是微分电路。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告。
实验目的：本实验旨在通过搭建一阶RC电路，研究电容器充放电过程的特性，探究电容器充放电过程中电压和电流的变化规律，以及RC电路的时间常数与电容器电压之间的关系。
实验仪器与设备：1. 电源，直流可调电源。
2. 示波器，数显示波器。
3. 元器件，电阻、电容。
4. 连接线、万用表等。
实验原理：一阶RC电路由电阻和电容串联而成，当电路接通电源后，电容器开始充电，电压逐渐上升；当电路断开电源后，电容器开始放电，电压逐渐下降。
其数学模型由一阶微分方程描述，充放电过程的电压和电流变化规律可以用指数函数表示。
时间常数τ是一阶RC电路的重要参数，它决定了电容器充放电过程的快慢程度。
实验步骤：1. 按照电路图连接电阻、电容和电源，注意连接的正确性和稳定性。
2. 调节电源输出电压，使其符合实验要求。
3. 使用示波器观察电容器充放电过程中电压的变化情况，并记录数据。
4. 根据记录的数据，分析电容器充放电过程中电压和电流的变化规律，计算电路的时间常数τ。
实验数据与分析：实验结果表明，电容器充电过程中电压随时间呈指数增长，电流呈指数衰减；放电过程中电压随时间呈指数衰减，电流呈指数增长。
通过对实验数据的分析，我们得到了电路的时间常数τ与电容器电压之间的关系。
实验结果与理论计算结果吻合较好，验证了一阶RC电路的充放电特性。
实验结论：通过本次实验，我们深入了解了一阶RC电路的充放电特性，掌握了电容器充放电过程中电压和电流的变化规律，以及时间常数τ与电容器电压之间的关系。
同时，实验结果与理论计算结果的吻合度较高，证明了实验的可靠性和准确性。
实验中遇到的问题及解决方法：在实验过程中，我们遇到了电路连接不稳定、示波器读数不准确等问题，但通过仔细检查和调整，最终成功完成了实验。
展望：通过本次实验，我们对一阶RC电路有了更深入的了解，但仍有许多未探索的领域，例如不同电阻、电容值对电路特性的影响等。
RC一阶电路分析
优化策略
动态调整
根据电路的工作状态和环境变化，动态调整元件 参数或工作模式，以实现最优性能。
集成化设计
将多个RC一阶电路集成在一个芯片上，实现小型 化、高效化和低成本化。
智能化控制
引入人工智能和机器学习技术，实现对RC一阶电 路的智能控制和优化。
应用前景
通信领域
RC一阶电路在通信系统中有着广泛的应用，如信号处理、 调制解调等，其改进和优化将有助于提升通信系统的性能 和稳定性。
动态响应
RC一阶电路的动态响应表现为电容两端电压随 时间的变化规律，通常用微分方程描述。
3
应用
RC一阶电路在电子工程、控制系统等领域有广 泛应用，用于模拟一阶动态系统的行为。
02
RC一阶电路的响应
瞬态响应
定义
瞬态响应是指RC一阶电路在输入信号激励下，从初始状态到最终 稳态状态的变化过程。
特点
瞬态响应具有振荡和衰减特性，其变化规律与时间常数相关。
滤波器
总结词
RC一阶电路可以构成低通滤波器、高通滤波器和带通滤波器等不同类型的滤波器。
详细描述
低通滤波器允许低频信号通过，抑制高频信号；高通滤波器允许高频信号通过，抑制低频信号；带通滤波器允许 特定频段的信号通过，抑制其他频段的信号。这些滤波器在信号处理、通信和控制系统中有着广泛的应用。
04
RC一阶电路的仿真分析
1. 连接电路
将电源、电容器、电 阻器和信号发生器按 照正确的极性连接起 来，形成RC一阶电 路。
2. 调整参数
根据实验要求，调整 电容器和电阻器的参 数，如电容值和电阻 值。
3. 启动实验
开启电源，使电路正 常工作。
4. 观察波形
使用示波器观察电容 器两端电压的波形变 化。
一阶rc电路的过渡过程实验报告
一阶rc电路的过渡过程实验报告实验一：一阶RC电路的理论分析一阶RC电路是一种常见的模拟电路。
它由一个电阻器和一个电容器组成。
在这个电路中，电容器表现出一种电学性质，称为电容。
当电容的电压发生变化时，它可以在电路中存储或释放电荷。
我们可以通过理论分析来研究一阶RC电路的特性。
在这个过程中，我们需要了解电阻、电容和电压的基本知识，以及欧姆定律、电流定律、基尔霍夫电压定律和基尔霍夫电流定律等电路理论方面的基本知识。
我们可以使用一些基本电路方程来描述一阶RC电路的行为。
这些方程包括欧姆定律、电容电压关系和基尔霍夫电压定律。
我们可以通过这些方程来解决电路中的电压和电流，进而得到一阶RC电路的特性。
欧姆定律(V = IR)是电路中最基本的方程之一。
它描述了电路中的电压、电流和电阻之间的关系。
如果我们知道电路中的电压和电阻，我们可以使用欧姆定律来计算电流。
对于一阶RC电路，我们可以使用欧姆定律来计算电阻的电流。
在这个电路中，电流的值是由电压和电阻的值决定的。
我们可以使用公式I = V/R来计算电流。
另一个重要的方程是电容电压关系(Q = CV)。
这个方程描述了电容器在电路中储存和释放电荷的能力。
如果我们知道电容的容量和电荷的电压，我们就可以通过电容电压关系来计算电荷的数量。
在一阶RC电路中，电容的电压随时间的变化可以使用基尔霍夫电压定律来描述。
基尔霍夫电压定律表示，在一个电路中，电压沿电路中的任何路径保持总和等于零。
这个定律是基于电压的守恒原理。
实验二：一阶RC电路的电路图一阶RC电路的电路图如下所示：电路图中包括一个电容、一个电阻和一个电源。
在这个电路中，电源提供一个不变的电压，而电容器和电阻器被连接在一起。
实验三：一阶RC电路的过渡过程实验步骤1. 准备实验设备和材料，并将电路连接起来。
2. 将一个始末电容器连接到电路中。
3. 调整电容器的值，以便于实验。
4. 开始实验。
将电源连接到电路上，并进行实验过渡过程。
rc一阶电路的实验报告
rc一阶电路的实验报告RC一阶电路的实验报告引言：RC一阶电路是电子学中非常重要的一个电路，它由一个电阻（R）和一个电容（C）组成。
在这个实验中，我们的目标是通过实际搭建并测量RC一阶电路，研究其特性和响应。
实验设备和方法：实验中我们需要准备以下设备和材料：1. 电源：提供所需的电压。
2. 电阻（R）：用于限制电流。
3. 电容（C）：用于储存电荷。
4. 示波器：用于测量电压和观察波形。
首先，我们按照电路图搭建RC一阶电路。
将电阻和电容连接在一起，然后将电源连接到电路上。
接下来，我们使用示波器测量电压，并记录结果。
实验结果和分析：在实验中，我们可以通过改变电阻和电容的数值来观察电路的响应。
当我们改变电阻的阻值时，我们可以观察到电路的时间常数（τ）的变化。
时间常数是一个重要的参数，它决定了电路的响应速度。
我们还可以通过改变电容的数值来观察电路的频率响应。
当频率较低时，电容充电和放电的速度较慢，电路的响应时间较长。
而当频率较高时，电容充电和放电的速度较快，电路的响应时间较短。
实验中我们还可以观察到RC电路的充电和放电过程。
当电路刚刚接通电源时，电容开始充电，电压逐渐增加。
随着时间的推移，电容的充电速度减慢，最终达到稳定状态。
当我们断开电源时，电容开始放电，电压逐渐减小，最终回到零。
通过实验，我们可以得出以下结论：1. RC电路的时间常数决定了电路的响应速度。
2. RC电路的频率响应受电容和电阻的数值影响。
3. RC电路的充电和放电过程可以用来储存和释放电荷。
实验应用：RC一阶电路在实际中有许多应用。
例如，它可以用于信号滤波、时钟电路、传感器电路等。
通过调整电阻和电容的数值，我们可以实现不同的功能和特性。
结论：通过本次实验，我们成功搭建了RC一阶电路，并观察了其特性和响应。
我们了解了RC电路的时间常数、频率响应以及充放电过程。
这些知识对于我们理解和应用电子学中的其他电路也非常重要。
参考文献：[1] Sedra, A. S., & Smith, K. C. (2014). Microelectronic circuits. Oxford University Press.[2] Streetman, B. G., & Banerjee, S. K. (2015). Solid state electronic devices. Pearson.。
rc一阶电路实验报告总结结论
rc一阶电路实验报告总结结论
RC一阶电路实验报告总结结论
RC一阶电路是电子学中最基本的电路之一，它由一个电阻和一个电容组成。
在实验中，我们通过对RC一阶电路的研究，深入了解了电容和电阻在电路中的作用，以及它们对电路的影响。
在实验中，我们首先搭建了一个简单的RC一阶电路，然后通过改变电容和电阻的值，观察电路的响应和输出波形的变化。
实验结果表明，电容和电阻的变化会对电路的响应和输出波形产生显著的影响。
在实验中，我们还研究了RC一阶电路的时间常数，即电路的响应时间。
我们发现，时间常数取决于电容和电阻的值，当电容或电阻的值增大时，时间常数也会增大，电路的响应时间也会变慢。
我们还研究了RC一阶电路的频率响应特性。
我们发现，当输入信号的频率增大时，电路的输出幅度会逐渐降低，这是因为电容对高频信号的阻抗较小，导致高频信号能够通过电容而流入地线，从而减小输出幅度。
总的来说，通过对RC一阶电路的实验研究，我们深入了解了电容和电阻在电路中的作用，以及它们对电路的影响。
我们还研究了电路的时间常数和频率响应特性，这些知识对于我们理解和设计电路都非常重要。
在今后的学习和实践中，我们将继续深入研究电子学
的基础知识，不断提高自己的实践能力和创新能力。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告。
实验目的，通过实验，掌握一阶RC电路的基本特性，了解电容充放电过程的规律。
实验仪器和设备，示波器、信号发生器、电阻、电容、万用表、直流电源等。
实验原理，一阶RC电路由电阻和电容串联而成，当电路接通直流电源后，电容开始充电，电压逐渐上升，直至与电源电压相等；当电路断开电源后，电容开始放电，电压逐渐下降，直至与电源电压相等。
实验步骤：1. 搭建一阶RC电路，连接示波器和信号发生器；2. 调节信号发生器输出正弦波信号，观察示波器上的波形；3. 改变信号频率，观察波形变化；4. 测量电阻、电容的数值，并计算RC时间常数；5. 探究电容充放电过程的规律。
实验数据记录与分析：1. 测量电阻R=1kΩ，电容C=1μF，计算得到RC时间常数τ=RC=1ms；2. 当信号频率为100Hz时，示波器上观察到电压逐渐上升的充电波形；3. 当信号频率为1kHz时，示波器上观察到电压逐渐下降的放电波形；4. 改变信号频率，波形变化规律与RC时间常数有关；5. 通过实验数据分析，验证了电容充放电过程的规律。
实验结论：通过本次实验，我们深入了解了一阶RC电路的基本特性，掌握了电容充放电过程的规律。
实验数据验证了电容充放电过程与RC时间常数的关系，进一步加深了我们对电路的理解。
实验中，我们还发现了信号频率对电容充放电波形的影响，进一步验证了实验原理。
通过这次实验，我们不仅提高了实验操作能力，还加深了对电路原理的理解，为今后的学习打下了坚实的基础。
总结：一阶RC电路实验是电路课程中的重要实践环节，通过实验，我们不仅学到了理论知识，还提高了实验操作能力。
在今后的学习中，我们将继续深入探究电路原理，不断提高自己的实验技能，为将来的科研和工程实践做好充分准备。
通过这次实验，我们对电容充放电过程有了更深刻的认识，也对电路的基本特性有了更清晰的理解。
希望通过不断的实践和学习，我们能够成为真正的电路专家，为科学研究和工程技术做出更大的贡献。
一阶rc电路实验报告
一阶rc电路实验报告一阶RC电路实验报告实验目的：通过实验，了解一阶RC电路的基本原理和特性。
实验器材：电源、电阻、电容、万用表、示波器。
实验原理：一阶RC电路是由电阻和电容串联而成的电路。
当电路中加入直流电源时，电容会充电，电压逐渐增加；当电路中断电源时，电容会放电，电压逐渐减小。
通过实验可以观察到电容充放电的过程，了解电容对电路的影响。
实验步骤：1. 搭建一阶RC电路。
将电阻和电容串联，连接到电源和示波器上。
2. 调节电源输出电压，使电路中的电压逐渐增加。
3. 用示波器观察电容充电的过程。
记录电压随时间变化的波形。
4. 断开电源，观察电容放电的过程。
同样记录电压随时间变化的波形。
5. 测量电容充电和放电的时间常数。
实验结果：通过实验观察到了电容充电和放电的过程。
在充电过程中，电压逐渐增加，呈指数增长的趋势；在放电过程中，电压逐渐减小，同样呈指数减小的趋势。
测量得到电容充电和放电的时间常数分别为τ1和τ2。
实验分析：根据实验结果，可以得出以下结论：1. 一阶RC电路的充放电过程符合指数增长和指数减小的规律。
2. 电容充放电的时间常数τ与电阻R和电容C的数值有关，满足τ=RC的关系。
3. 电容充放电的时间常数τ决定了电路的响应速度，τ越小，响应速度越快。
结论：通过本次实验，我们深入了解了一阶RC电路的基本原理和特性，观察到了电容充放电的过程，并得到了电容充放电的时间常数。
这些实验结果对于我们进一步学习和应用电路理论具有重要的意义。
实验总结：本次实验通过搭建一阶RC电路，观察了电容充放电的过程，得到了电容充放电的时间常数，并对实验结果进行了分析和总结。
通过实验，我们对一阶RC电路有了更深入的理解，为今后的学习和实践奠定了基础。
最新RC一阶电路分析
1
一、一阶电路的概念 电阻电路 动态电路
代数方程 微分方程
对一阶电路的分析，可归结为对简单RC和
RL电路的分析
2
二、一阶RC电路的时域分析
图示电路，设开关S在t=0时闭合，且uC =uC(0-)=U0，，求解开关S在t=0时闭合后电路中的 电流与电压变化规律（电路响应）。
由kVL 得： uR+uc=US
14
（4）RC 微分电路： 时间常数远小于输入脉冲的宽度
输出电压从电阻端取出
（5）RC 积分电路： 时间常数远大于输入脉冲的宽度
输出电压从电容端取出
15
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
16
其
τ=RC
τ=L/R
13
（3）零输入响应：当外加激励为零，仅有动态元 件初始储能所产生所激发的响应。
零输入响应：电路的初始储能为零仅由输入 产生的响应。
全响应：由电路的初始状态和外加激励共同作 用而产生的响应，叫全响应。
全响应=零输入响应+零状态响应
全响应=暂态响应+稳态响应 全响应=固有响应+强制响应
称τ为时间常数, 反映uc 按指数规律衰减的快慢程度。
全响应=暂态响应+稳态响应
2. 若 US＝0，则
t
uC U0e RC
t
uC U0e
零输入响应
5
12 i
IS
R0
+
UC C R
-
(a)
i
+
+
C uC
-
-
(b)
零输入响应
当t=0时， uC(0-)=U0 ，当 t=τ时， uc(τ) =0.368U0， 当 t=4τ时， uc(4τ) =0.0183U0 。当t=4~5τ时，工程上即认 为电容的初始储能已被全部消耗。
一阶rc电路的研究实验报告
一阶rc电路的研究实验报告一阶RC电路的研究实验报告引言：电路是电子学中最基础的研究对象之一。
而一阶RC电路是电子学中最简单的电路之一，也是初学者常常接触到的电路之一。
本实验旨在通过对一阶RC电路的研究，探究其特性和性能。
实验目的：1. 研究一阶RC电路的充放电过程；2. 探究电容和电阻对一阶RC电路性能的影响；3. 分析一阶RC电路的频率响应。
实验器材：1. 直流电源；2. 电阻箱；3. 电容；4. 示波器；5. 万用表；6. 连接线。
实验步骤：1. 搭建一阶RC电路：将电容和电阻按照实验电路图连接起来，确保电路连接正确无误。
2. 充电过程观察：将电源接通，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
3. 放电过程观察：断开电源，记录电容器电压随时间的变化情况。
通过示波器观察电压波形，并记录相关数据。
4. 改变电阻值：将电阻箱的阻值调整为不同数值，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
5. 改变电容值：更换电容器，重复步骤2和步骤3，观察电容器电压随时间的变化情况，并记录相关数据。
6. 频率响应分析：将示波器连接到电阻上，通过改变输入信号频率，观察输出电压随频率的变化情况，并记录相关数据。
实验结果与分析：1. 充电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出充电过程呈指数衰减趋势。
随着时间的增加，电容器电压逐渐接近电源电压。
2. 放电过程观察：根据实验数据绘制电容器电压随时间的变化曲线，可以看出放电过程也呈指数衰减趋势。
随着时间的增加，电容器电压逐渐趋近于零。
3. 改变电阻值：根据实验数据绘制不同电阻值下电容器电压随时间的变化曲线，可以观察到电阻值的变化对充放电过程的时间常数有影响。
电阻值增大时，充放电过程的时间常数增大，电容器充放电速度变慢。
4. 改变电容值：根据实验数据绘制不同电容值下电容器电压随时间的变化曲线，可以观察到电容值的变化对充放电过程的时间常数也有影响。
rc一阶电路实验报告结论
rc一阶电路实验报告结论实验目的：通过实验掌握rc一阶电路的基本原理和性质；熟悉rc一阶低通滤波器、高通滤波器的特性；学习使用示波器、函数发生器等基本仪器。
实验原理：RC一阶电路是由一个电容和一个电阻串联，可以用于滤波器、延时电路、放大器等。
在RC电路中，从电源向电容开始充电时，电阻会限制电流的流动。
而一旦电容电量达到一定程度时，电容充电速度减慢，电流变为电阻上的虚拟电流。
当电容电量达到电源电压时，电容不再吸收能量。
此时电容会像一个开路，电阻上的电压保持不变。
低通滤波器是一种滤波器，可以通过控制高频信号的频率而将其消除。
当频率变得很高时，电容器的导电特性变得不起作用，因此信号就不会通过电容器。
因此低通滤波器是将低频信号保留下来的。
实验仪器：正弦波发生器、示波器、万用表、电容器、电阻等。
实验步骤：1.将电容器和电阻器串联在一起，制作rc一阶电路。
2.将RC电路连接到正弦波发生器和示波器上。
3.使用正弦波发生器输入正弦波信号，观察RC电路输出信号在示波器上的波形。
4.使用万用表测量电容器电量和电阻器电阻值。
5.将正弦波发生器频率逐步增大和减小，观察RC电路的输出信号变化。
6.将RC电路调整为低通滤波器和高通滤波器，并观察其变化。
实验结果：通过实验可以发现，当正弦波发生器的频率逐渐增加时，RC电路的输出信号也会逐渐减小。
当输入频率越高时，输出电压越小，RC电路表现出更强的低通特性。
反之，当输入频率逐渐减小时，输出电压也会逐渐减小。
当输入频率越低时，输出电压越小，RC电路表现出更强的高通特性。
通过调整电容和电阻的比例和数值，可以调整RC电路的频率特性。
如果电容值很小，就可以在更高的频率下过滤掉噪声和其他高频信号。
相反，如果电容器很大，就可以在更低的频率下过滤掉低频信号。
结论：在RC电路中，电容充电速度随着时间的推移而逐渐减少。
当电容电量达到电源电压时，电容将像一个开路，并且电阻上的电压保持不变。
通过调整RC电路的电容和电阻，可以控制电路的频率特性。
rc一阶电路实验总结
rc一阶电路实验总结1.求一阶电路的暂态响应完整实验报告已经发到你的邮箱啦自己慢慢看吧！！！！下面也有只不过没能显示图像我已经把word文档发给你啦实验十一阶动态电路暂态过程的研究一、实验目的1.研究一阶电路零状态、零输入响应和全相应的的变化规律和特点。
2.学习用示波器测定电路时间常数的方法，了解时间参数对时间常数的影响。
3.掌握微分电路与积分电路的基本概念和测试方法。
二、实验仪器1.SS-7802A型双踪示波器2.SG1645型功率函数信号发生器3.十进制电容箱（RX7-O 0~1.111μF）4. 旋转式电阻箱（ZX21 0~99999.9Ω）5. 电感箱GX3/4 (0~10)*100mH三、实验原理1、RC一阶电路的零状态响应RC一阶电路如图16-1所示，开关S在'1'的位置，uC=0，处于零状态，当开关S合向'2'的位置时，电源通过R向电容C充电，uC(t)称为零状态响应1变化曲线如图16-2所示，当uC上升到所需要的时间称为时间常数，。
2、RC一阶电路的零输入响应在图16-1中，开关S在'2'的位置电路稳定后，再合向'1'的位置时，电容C通过R放电，uC(t)称为零输入响应，变化曲线如图16-3所示，当uC下降到所需要的时间称为时间常数，。
3、测量RC一阶电路时间常数图16-1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图16-4所示的周期性方波uS作为电路的激励信号，方波信号的周期为T，只要满足便可在示波器的荧光屏上形成稳定的响应波形。
电阻R、电容C串联与方波发生器的输出端连接，用双踪示波器观察电容电压uC，便可观察到稳定的指数曲线，如图16-5所示，在荧光屏上测得电容电压最大值取，与指数曲线交点对应时间t轴的x点，则根据时间t轴比例尺（扫描时间），该电路的时间常数。
1、微分电路和积分电路在方波信号uS作用在电阻R、电容C串联电路中，当满足电路时间常数远远小于方波周期T的条件时，电阻两端（输出）的电压uR与方波输入信号uS呈微分关系，，该电路称为微分电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（4）RC 微分电路： 时间常数远小于输入脉冲的宽度
输出电压从电阻端取出
（5）RC 积分电路： 时间常数远大于输入脉冲的宽度
输出电压从电容端取出
2020/5/17
t
uC(U0US)e RCUS
t 0
t
3. 若 U0＝0，则 uC US(1e RC) 零状态响应
iCCdduCt
US R
t
e
t 0
iR
iC
US R
e
t
t
uR RiR USe
2020/5/17
3. 若 U0＝0，则
当t=0时，uc(0)=0，当 t=τ时，uc(τ) =0.632US，即在零 状态响应中，电容电压上升到稳态值uc=(∞)=US 的 63.2%所需的时间是τ。而当t=4~5τ时，u c上升到其稳 态值US的98.17%~99.3%，一般认为充电过程即告结束。
电容L:
uLLd dLit或iLiL(0 )L 10 tuL()d
动态电路需用微分方程来描述。
(2) 电路过渡过程
(3) 电路结构或参数突然改变时，电容电压和电感电流不 能
(4) 跃变，即能量不能跃变 uC(0+)=uC(0-) ，iL(0+)=iL(0-)，
(5) 电路中的电量从其初始值以指数规律向其稳态值过渡，
远大于和远远小于脉冲持续宽度时，电容、电阻的电 压波形变化规律，可得到什么结论？
2020/5/17
四、基于网络资源学习一阶电路的时域分析
小组协作、讨论学习
2020/5/17
总结
(1) 含有动态元件L、C的电路称为动态电路
(2) 电容C:iCC d dC u t或 u Cu C (0 )C 10 tiC ()d
2020/5/17
由以上分析可知，零输入响应和零状态响应都 是全响应的一种特殊情况。
即当电路中既有外加激励，又有储能元件的 初始储能时， 电路的响应是两种激励各自所产 生响应的叠加。
全响应=零输入响应+零状态响应
2020/5/17
uCU0et US(1et ) t 0
四、基于网络资源学习一阶电路的时域分析
1.网络资源： 《电路与电子学》学习网站中
的在线学习第四章第1～3节；
《电子电路仿真平台》专题电路 中的一阶RC电路分析
2020/5/17
四、基于网络资源学习一阶电路的时域分析
2.学习目标与要求： (1) 如何在仿真平台上对一阶电路进行仿真分析 (2）仿真理解分析一阶RC电路的零输入响应、零状态
响应和全响应。 (3）改变R、C参数，观察其电压波形，体会时间常数意义。 (4）给RC电路输入脉冲序列，仿真理解分析当时间常数远
IS
R0
+
UC C R
-
(a)
i
+
+
C uC
-
-
(b)
零输入响应
当t=0时， uC(0-)=U0 ，当 t=τ时， uc(τ) =0.368U0， 当 t=4τ时， uc(4τ) =0.0183U0 。当t=4~5τ时，工程上即认 为电容的初始储能已被全部消耗。
2020/5/17
三、一阶RC电路响应的讨论
uc=uch + ucp
t
uch Ae RC
ucp =k=US
t
uC Ae RCUS
代入初始条件 uC (0+)=U0 得 A= U0 - US
t
uC(U0US)e RCUS
2020/5/17
i
US
U0
t
e RC
R
t
uRiR(US U0)eRC
t 0
三、一阶RC电路响应的讨论
t
uC(U0US)e RCUS
其
τ=RC 2020/5/17
τ=L/R
（3）零输入响应：当外加激励为零，仅有动态元 件初始储能所产生所激发的响应。
零输入响应：电路的初始储能为零仅由输入 产生的响应。
全响应：由电路的初始状态和外加激励共同作 用而产生的响应，叫全响应。
全响应=零输入响应+零状态响应
全响应=暂态响应+稳态响应 全响应=固有响应+强制响应
一阶电路的时域分析 崔怀林
一阶电路的时域分析
2020/5/17
学习 目标
➢ 理解动态元件L、C 的特性，并能熟练应用于
电路分析。 ➢ 弄懂动态电路方程的建立及解法。 ➢ 深刻理解零输入响应、零状态响应、暂态响应
、稳态响应的含义，并掌握它们的分析计算方 法。 ➢ 掌握一阶电路的仿真分析方法。 ➢ 理解掌握RC 微分电路和积分电路的特点及构 成条件
由kVL 得： uR+uc=US
=
而 uR=Ri
i C duC dt
所以有：
RC duC dt
uC
US
uC (0 ) U0
2020/5/17
该式为一阶常系数非齐次微分方程，其解由两部分组
成：一部分是它相应的齐次微分方程的通解uCh，也称为 齐次解；另一部分是该非齐次微分方程的特解uCP，即
2020/5/17பைடு நூலகம்
一、一阶电路的概念 电阻电路 动态电路
代数方程 微分方程
对一阶电路的分析，可归结为对简单RC和
2020/5/17
RL电路的分析
二、一阶RC电路的时域分析
图示电路，设开关S在t=0时闭合，且uC =uC(0-)=U0，，求解开关S在t=0时闭合后电路中的 电流与电压变化规律（电路响应）。
t 0
1. 暂态响应与稳态响应
令τ=RC，
RC 安 伏.库 伏 培 特 仑 特 库 库 /秒 仑 仑 秒
称τ为时间常数, 反映uc 按指数规律衰减的快慢程度。
全响应=暂态响应+稳态响应
2. 若 US＝0，则
2020/5/17
t
uC U0e RC
t
uC U0e
零输入响应
12 i
