热力工程施工是指在城市建设、工业生产和居民生活中,通过安装和铺设热力管道、热交换站等设施,将热能传输到各个需要的地方。
在热力工程施工过程中,施工材料的选择和使用至关重要,它们直接关系到工程质量、安全和效益。
本文将从热力工程施工材料的选择和使用方面进行分析和探讨。
一、热力工程施工材料的选择1. 管道材料热力管道是热力工程传输热能的主要载体,因此管道材料的选择至关重要。
目前,常用的热力管道材料有钢管、聚氨酯泡沫保温管、聚氯乙烯(PVC)管等。
钢管具有良好的强度和耐腐蚀性能,适用于高温、高压的热力传输;聚氨酯泡沫保温管具有优良的保温性能,可降低热能损失,提高传输效率;聚氯乙烯(PVC)管适用于低压、低温的热力传输。
2. 保温材料保温材料是热力管道施工中不可或缺的材料,它能有效减少热能损失,提高传输效率。
常用的保温材料有岩棉、玻璃棉、聚氨酯泡沫等。
这些材料具有较好的保温性能,能够满足不同温度和压力条件下的热力传输需求。
3. 阀门和配件阀门是热力管道系统中的重要组成部分,用于控制和调节热力流量。
常用的阀门有闸阀、截止阀、球阀等。
阀门和配件的选择应根据实际工况和需求进行,确保安全、可靠、高效。
4. 密封材料密封材料是热力管道系统中用于防止热能泄漏的关键材料。
常用的密封材料有橡胶密封圈、金属密封圈、填料等。
密封材料的选择应考虑工况条件,如温度、压力、介质等,以确保良好的密封性能。
二、热力工程施工材料的使用1. 合理布置管道走向在热力工程施工过程中,合理布置管道走向,减少转弯和变径,有利于降低热能损失,提高传输效率。
同时,合理布置管道走向还有利于减少施工材料的使用,降低工程成本。
2. 严格控制施工质量在热力工程施工过程中,要严格控制施工质量,确保施工材料符合设计和规范要求。
对于管道焊接、保温层施工、阀门安装等关键环节,要严格按照操作规程进行,确保工程质量。
3. 加强施工过程中的监督和管理在热力工程施工过程中,要加强监督和管理,确保施工材料的使用符合设计和规范要求。
热力管道施工技术交底
热力管道施工技术交底热力管道安装施工技术交底施工企业:XXX工程名称:XXX职工宿舍热力管道安装工种:M(津建安表22)安装交底时间:2019年月日一、施工方法1、土方工程⑴沟槽开挖在开挖前,要对现场现有地下管线进行物探、坑探,了解开挖地段的土质、地下管线种类、位置,并对地下管线、树木实施有效保护。
沟槽开挖采用土方挖至距槽底20cm处,由人工跟铲清槽,以防超挖或扰动基地。
根据现场调查情况,沟槽的开槽范围内若有其它的地下管线,及时将暴露的原有地下管线进行吊架包裹保护。
槽见底后,要在自检、互检、交接检符合规范要求的基础上,按规定及时邀请业主、监理、监督等有关人员验槽,合格后方可进行下道工序。
XXX回填时,按管道回填土密实度的要求进行回填夯实。
在开槽完成后按照设计要求,对槽底平整、夯实后才能垫砂。
回填土应保证最佳含水量,并无淤泥、腐值土、树根、草袋等杂物。
2、砂垫层施工砂垫层厚度为100-150mm,施工时严格按设计图纸要求实施,待槽底平整夯实,验收合格后实施。
砂垫层铺垫采用平板夯夯实后,再挂线用杠尺刮一遍,以保证平整、美观。
管底及侧部砂应过粗筛,防止保温层损伤。
热力工程回填砂至管顶以上300mm采用细砂或中砂。
3、管道安装热力工程直埋保温管是厂家按照设计图纸的要求,将管道的防腐、保温等加工工序完成,制成成品运到施工现场,直接进行安装。
施工现场的对接焊口防腐、保温及管材的选购,由备案的管长生产厂家中择优购买。
在签订购买合同之前,邀请监理单位和设计单位到生产厂家对管材的质量、生产工艺、供应能力和厂家资质进行考察,考察合格后再成批供应。
在管道加工生产之前,将管道平面布置图及节点详图给管材供应厂家,要求厂家按照设计图的要求进行管道的放样加工,并将加工好的管节按顺序编码。
待管材运送到施工现场后,按照大样图在沟槽上排管。
管道安装应使用边线控制管道的直顺度,保证钢管受热后变形是沿管道轴线方向变化,尽量减少安装时造成的附加应力对管道变形的影响。
供热管网工程施工准备资料
供热管网工程施工准备资料一、工程概况热力管网工程是指在建筑物内铺设热水或蒸汽管道,将热源与建筑物内的供热设备连接起来,实现供热的工程。
需要了解工程的具体内容、工程范围、工程地点、施工单位、监理单位等相关信息。
只有明确了这些基本内容,才能做好后续的施工准备工作。
二、施工单位及相关人员资质施工单位是承担热力管网工程的核心力量,需要了解施工单位的相关资质、施工实力、施工经验等情况。
同时还需要明确施工单位的相关人员,如项目经理、工程师、施工队长等。
确保施工单位具有足够的实力和经验来承担热力管网工程。
三、施工计划施工计划是热力管网工程施工的基础,需要明确施工的时间节点、施工的先后顺序、施工的重点工程等内容。
只有合理制定施工计划,才能有效地组织施工队伍,保证工程按时完成。
四、施工技术方案施工技术方案是热力管网工程施工的重要依据,需要根据工程的实际情况制定详细的施工技术方案,包括施工方法、工艺流程、质量控制措施等内容。
只有合理的施工技术方案,才能保证工程施工的质量和效率。
五、施工材料及设备施工材料和设备是热力管网工程施工的重要保障,需要了解所需的施工材料及设备种类、规格、数量、质量等信息。
只有及时采购和调配好所需的施工材料和设备,才能保证施工的顺利进行。
六、安全与环保措施安全与环保是热力管网工程施工的重要保障,需要制定详细的安全与环保措施,确保施工过程中不发生安全事故和环境污染。
只有做好安全与环保工作,才能保障工程的正常进行和周边环境的安全。
七、质量管控计划质量管控是热力管网工程施工的关键,需要制定详细的质量管控计划,包括施工质量检查、验收标准、质量整改措施等内容。
只有严格执行质量管控计划,才能保证工程施工的质量和技术要求的达标。
以上就是关于热力管网工程施工准备资料的详细介绍,希望对您有所帮助。
在实际的施工准备过程中,还需要根据工程的具体情况进行具体的调整和补充,以确保工程的顺利进行和高质量完成。
祝您的热力管网工程顺利施工、取得成功!。
热力管道安全施工技术交底模板
一、工程名称:____________________二、施工部位:____________________三、施工内容:____________________四、交底时间:____________________五、交底人员:____________________六、参与人员:____________________一、施工前准备1. 施工人员必须经过安全技术培训,熟悉热力管道施工的安全规程和操作技能。
2. 检查施工设备和工具,确保其安全可靠,并定期进行维护保养。
3. 施工现场应设置明显的安全警示标志,确保施工人员了解并遵守安全规定。
4. 准备必要的安全防护用品,如安全帽、安全带、防护眼镜、绝缘手套等。
二、施工过程安全措施1. 挖沟槽作业:(1)开挖前,应检查沟槽的稳定性,确认无坍塌危险。
(2)挖土时,应遵循“先深后浅、先宽后窄”的原则,不得超挖。
(3)发现地下管线、电缆等埋设物时,应立即停止作业,并报告相关部门处理。
2. 管道运输和安装:(1)管材、管件在运输过程中,应绑扎牢固,防止滑落。
(2)人力搬运时,应起落一致,通过沟、井等狭窄空间,应搭设马道。
(3)使用滚杠运输管材、管件时,防止压脚,不准用手直接调整滚杠。
(4)管子滚动前方,不得有人。
3. 焊接作业:(1)焊接作业人员必须持有效证件上岗,开用火证,设防火设施。
(2)电焊机要做到上盖下垫,防雨、防晒、防砸,要有漏电保护节能器,双线到位,二次线不得超过。
(3)焊把线不得有破损和裸露现象,周围易燃易爆物品清理干净。
(4)焊接过程中,地面要有旁站人员,如有危险立即通知焊工。
(5)焊工要正确使用劳动保护用品,穿工作服、绝缘鞋,戴绝缘手套、护目镜。
4. 管道安装:(1)安装过程中,应确保管道与支架连接牢固,防止管道脱落。
(2)安装管道时,不得将手脚放在管口或法兰连接处。
(3)采用机具配合安装时,机具操作工必须听从管工指令。
(4)人工调整管子位置时,必须由专人指挥,作业人员应精神集中,配合协调。
pe热力管工程施工
pe热力管工程施工一、施工前准备1.确定施工地点:在开始施工之前,首先要确定施工地点。
根据设计图纸和工程要求,确定好管道的走向和位置。
2.准备材料和设备:在施工前要确保所有需要的材料和设备都已准备就绪,包括PE热力管、管件、热熔机、切割机、焊接机等。
3.组织施工人员:根据工程规模和施工计划,组织好相应的施工人员和管理人员,确保施工顺利进行。
4.进行现场测量:在确定施工地点后,要进行现场测量,确保管道的走向和位置符合设计要求。
5.施工方案制定:根据实际情况制定详细的施工方案,包括施工步骤、安全措施、质量要求等。
二、施工过程1.管道铺设:根据设计图纸和施工方案,首先进行管道的铺设。
将PE热力管沿着设计好的走向和位置铺设好,并进行固定。
2.管道连接:在铺设好管道后,要进行管道的连接。
采用热熔焊接技术将管道与管道之间连接起来,并进行质量检测。
3.安装管件:在连接好管道后,要安装各种管件,如弯头、三通等,确保管道的走向和位置正确。
4.进行试压:在完成管道的连接和安装后,要进行试压测试,确保管道的密封性和耐压性符合要求。
5.完成防腐处理:在管道安装完成后,要进行防腐处理,保护管道不受腐蚀。
6.清理现场:在施工完成后,要对施工现场进行清理,确保现场整洁。
三、施工验收1.材料验收:在施工中要对使用的材料进行验收,确保材料符合标准要求。
2.施工质量验收:对施工过程中的每个环节进行质量验收,确保施工质量符合设计要求和标准。
3.安全验收:对施工现场的安全措施进行验收,确保施工过程中安全无事故。
4.竣工验收:在全部工程完成后,要进行竣工验收,确保整个工程的质量和安全性。
四、施工总结PE热力管工程施工是一个复杂的工程,需要施工人员具备专业知识和技能。
通过认真的施工计划和严格的质量控制,确保工程的顺利进行和质量保证。
希望通过本文的介绍,能够对PE热力管工程施工有一定的了解,为建筑工程的顺利进行提供帮助。
热力管网及热力站管道安装施工

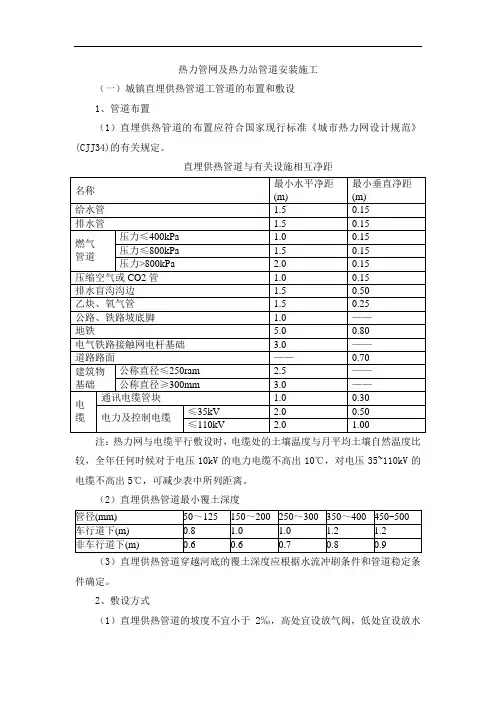

热力管网及热力站管道安装施工(一)城镇直埋供热管道工管道的布置和敷设1、管道布置(1)直埋供热管道的布置应符合国家现行标准《城市热力网设计规范》(CJJ34)的有关规定。
直埋供热管道与有关设施相互净距注:热力网与电缆平行敷设时,电缆处的土壤温度与月平均土壤自然温度比较,全年任何时候对于电压10kV的电力电缆不高出10℃,对电压35~110kV的电缆不高出5℃,可减少表中所列距离。
(2)直埋供热管道最小覆土深度(3)直埋供热管道穿越河底的覆土深度应根据水流冲刷条件和管道稳定条件确定。
2、敷设方式(1)直埋供热管道的坡度不宜小于2‰,高处宜设放气阀,低处宜设放水阀。
(2)管道应利用转角自然补偿,10°~60°的弯头不宜用做自然补偿。
(3)可视为直管段的最大平面折角(°)(4)从干管直接引出分支管时,在分支管上应设固定墩或轴向补偿器或弯管补偿器,并应符合下列规定:①分支点至支线上固定墩的距离不宜大于9m。
②分支点至轴向补偿器或弯管的距离不宜大于20m。
③分支点有干线轴向位移时,轴向位移量不宜大于50mm,分支点至固定墩或弯管补偿器的最小距离应符合本方案公式(2—1)计算“L”型管段臂长的规定,分支点至轴向补偿器的距离不应小于12m。
(5)三通、弯头等应力比较集中的部位,应进行验算,验算不通过时可采取设固定墩或补偿器等保护措施。
(6)当需要减少管道轴向力时,可采取设置补偿器或对管道进行预处理等措施。
当对管道进行预处理时,应符合本方案附录A的规定。
(7)当地基软硬不一致时,应对地基做过渡处理。
(8)埋地固定墩处应采取可靠的防腐措施,钢管、钢架不应裸露。
(9)轴向补偿器和管道轴线应一致,距补偿器12m范围内管段不应有变坡和转角。
3、管道附件(1)直埋供热管道上的阀门应能承受管道的轴向荷载,宜采用钢制阀门及焊接连接。
(2)直埋供热管道变径处(大小头)或壁厚变化处,应设补偿器或固定墩,固定墩应设在大管径或壁厚较大一侧。
热力管道施工4篇
热力管道施工4篇热力管道施工篇一教育小区住户:依照供热前的冷水试压计划,小区冷水试压时间定于201x年xx月xx日,请您家中务必留人察看供热设施有无漏水情况。
1、今后供热设施内将处于满水保压状态,请勿擅自拆卸室内散热器、暖气片跑风等供热设施。
2、对去年已供暖住户,学校将默认今年连续供暖,将于201x 年xx月xx日从工资中扣缴暖气费。
本篇文章来自资料管理下载。
不需连续供暖住户,请将停暖申请发到邮箱。
3、请新开通供暖的住户,于xx月xx日前,将开通暖气申请发到邮箱,以便进行冷水试压。
4、供热管道中的水含有化学添加剂,严禁取用,以免影响人身健康或造成其他影响。
5、请住户提前检查室内供暖设施,发现问题,请拨打供热服务电话。
201x年x月x日热力管道施工篇二一、“先交费、后供暖”1、供暖之前,全部采暖户须依照本通知中的有关规定交纳本年度采暖费用。
2、收费标准:本着和谐稳定、内部挖潜的原则,本采暖期的收费标准定为:每平方米26元;3、供暖时间:201x年xx月x日至201x年x月xx日。
二、交费及优惠方法1、交费凭证:住户交采暖费时,须带上本户的房地产权证和户口本。
(调整住房未拿到房地产权证的采暖户,凭交房款的收据交费)2、交费地方:道南区(西南区、中区)、道北区、西区、花园小区、东苑小区、中学28号楼的住户均在生活服务公司院内交费。
3、交费时间:201x年xx月x日至201x年xx月xx日。
4、交费标准:户主是本公司职工的采暖户,在规定时间内一次交清采暖费的,可享受优惠价格,即每平方米18元。
本篇文章来自资料管理下载。
非本公司职工的住户,一次交清采暖费依照每平方米23元计收。
为鼓舞尽快交费,本公司职工按以下规定再予以优惠:(1)xx月x日—xx月xx日交费的职工住户,每平方米再优惠3元,即每平方米15元。
(2)xx月xx日以后交费的职工住户按每平方米18元计收。
5、在外地的职工,可在以上时间内向本单位财务科报名交费,各单位财务科在每个时间段以内将名单以传真形式传到生活服务公司,生活服务公司24小时内将每个报名职工的应收数额告知各单位,各单位收齐暖气费后汇到公司财务部。
