平衡阀应用知识讲解
平衡阀和液压锁的结构特点及应用分析
一、概 述平衡阀，也叫负载保持阀，用以下几种方式来控制载荷的运动：1、当管道或胶管损坏时，防止载荷突然下落。
2、防止由于方向控制阀阀芯泄油而造成载荷慢慢下落。
3、当载荷在处于低压或失控状态时，提供平稳可调的运动。
4、当方向控制阀突然关闭时，提供平稳可调的运动。
有两种基本的动作控制阀：液控单向阀可以满足以上前2个要求。
平衡阀可以满足以上4个要求。
平衡阀具有以下功能：1、一个方向上的自由油液流动。
2、无泄漏负载保持。
3、抵御外部压力或过载载荷所造成的压力冲击。
4、当载荷过大引起油缸或马达失控时，作为无气蚀动作控制，使供油速度达到泵的流量。
5、当方向控制阀突然关闭时，平稳调节油缸动作。
液压锁，顾名思义，就是一把“锁”，就是把回路锁住，不让回路油液有流动。
通常使用在承重液压缸或马达油路中，用于防止液压缸或马达在重物作用下自行下滑，需要动作时，须向另一路供油，通过内部控制油路打开单向阀使油路接通，液压缸或马达才能动作。
由于该机械结构本身的原因，液压缸运动过程中，由于负载的自重，往往在主工作腔造成瞬间失压，产生真空。
这种情况常常出现在以下几种常见的机器：1、四柱液压机中垂直放置的油缸；2、制砖机械的上模油缸；3、工程机械的摆动油缸；4、液压吊车的卷扬马达；二、结构特点下图所示为在工程机械领域得到广泛应用的一种平衡阀结构。
重物下降时的油流方向为B-A，X为控制油口。
当没有输入控制油时，由重物形成的压力油作用在锥阀2上，B口与A口不通，重物被锁定。
当输入控制油时，推动活塞4右移，先顶开锥阀2内部的先导锥阀3。
由于阀3右移，切断了弹簧8所在容腔与B口高压腔的通路，该腔快速卸压。
此时，B口还未与A口沟通。
当活塞4右移至其右端面与锥阀2端面接触时，其左端圆盘正好与活塞附件5接触形成一个组件，并在控制油作用下压缩弹簧9继续右移，打开锥阀2，B口与A口相通，其通流截面依靠阀套7上几排小孔来逐渐增大，从而起到了很好的平衡阻尼作用。
平衡阀的相关知识
平衡阀的相关知识一、平衡阀的定义平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。
二、平衡阀的历史我国最早引进平衡阀的概念，是中国建筑研究院暖通专家郎四维教授，并在国内推出了第一台平衡阀及智能仪表。
为推动平衡阀行业的发展做出了巨大的贡献，现在又带领一些专家做平衡阀的国家标准。
国外平衡的理念最早是瑞典TA公司于1961年提出来的，1962年推出世界上第一台平衡阀。
三、平衡阀的分类分类：静态平衡阀和动态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
平衡阀的作用
平衡阀平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。
在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
目录动态平衡阀分为动态流量平衡阀，动态压差平衡阀。
动态流量平衡阀亦平衡阀称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
动态压差平衡阀通常与静态平衡阀配套使用，由于动态压差平衡阀不可直接测得管路中流量，需静态平衡阀配合才能精确调试。
2主要原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，平衡阀(15张)采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
平衡阀应用场合及使用注意事项
平衡阀应用场合及使用注意事项平衡阀主要是用于实现负负载平稳下降。
实际上就是安装在油缸背压腔出口（图示C2口），受驱动腔压力（C1-V1口）控制的液阻，驱动腔压力（C1-V1口）压力并非我们通过泵、溢流阀控制，它是由系统输入流量决定的。
因此用平衡阀不能直接控制活塞的移动速度，活塞移动速度主要取决于系统能调节流量的泵/阀决定。
1.双向平衡阀（1）当一个油缸为双向负载，用双平衡阀（A07031103.00、A07038129.00）（2）当换向阀处于中位，平衡阀保持负载，若负载变小（负载变小，有可能是重物不变，但是作用方向改变从而造成油缸C2腔压力变化，例如高空设备变幅和伸缩），就会引起C2腔压力变小，此时由于油液的弹性，油缸会稍有伸出，如果此微小伸出不可接受，则需要用双平衡阀。
例如一些高空平台的变幅平衡阀、伸缩平衡阀。
（3）注意事项，当一个油缸位置较高，油箱较低，且油缸到油箱之间管路较长时，为防止由于虹吸现象造成换向阀从中位切换到工作位置时需要较长的建压时间，通常会在T口放置一个单向阀，背压可以为0.1-0.2Mpa左右。
2.用于控制行走马达在马达控制回路中，因马达存在内泄露，平衡阀无法起到负载保持的作用，只是起到液控节流功能，需要额外的制动器进行保持负载。
（1）平衡阀用于控制行走机构（例如HBS的A078281.03.00），行走机构通常为摩擦力负载，为正负载，在斜坡时为负负载，为保持机器处在斜坡位置，需要双平衡阀。
因为行走速度不高，同时摩擦阻力，惯性不大，持续时间不长，停止时不会引起反向运动，通过马达内泄露即可消除惯性负载。
（2）用于控制绞车，HBS的A068455.02.00，只有当C3的压力超过制动器的开启压力Pz，制动器才会打开，绞盘才可以运动。
否则会造成制动器时开时关，对制动器摩擦片磨损很厉害，同时造成负载运动不平稳。
当绞盘上升时：V2min=C3min＞Pz其中，Pz为制动器开启压力；V2min为负载压力为最小时V2口压力；当绞盘下降时：Pt为平衡阀设定压力；Pcmax为最大负载压力；R为先导比；20bar为制动器开启压力Pz。
平衡阀的作用

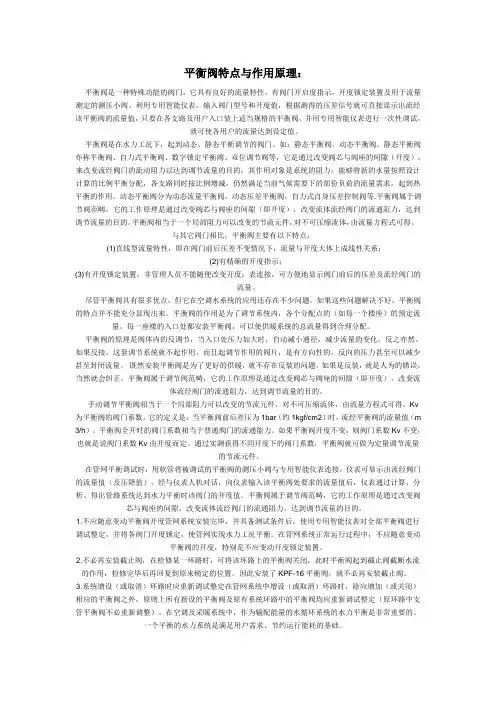

平衡阀特点与作用原理：平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
静态平衡阀亦称平衡阀、自力式平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。
平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。
与其它阀门相比，平衡阀主要有以下特点：(1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系；(2)有精确的开度指示；(3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。
尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。
如果这些问题解决不好，平衡阀的特点并不能充分显现出来。
平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。
每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。
平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。
如果反接，这套调节系统就不起作用。
而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。
数字锁定平衡阀的作用及使用方法

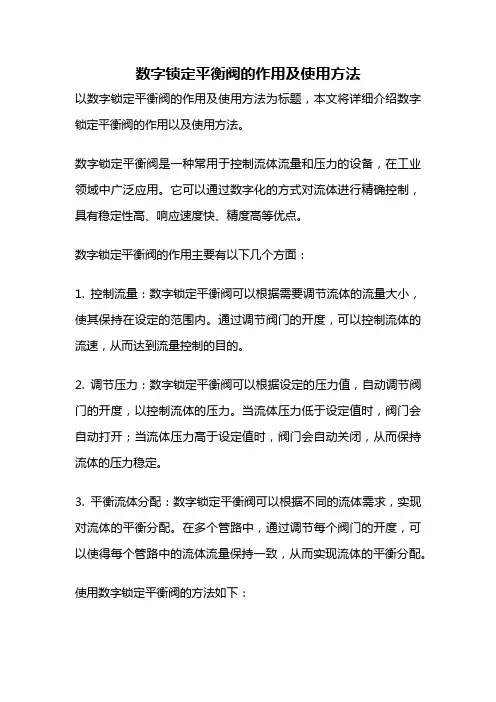

数字锁定平衡阀的作用及使用方法以数字锁定平衡阀的作用及使用方法为标题，本文将详细介绍数字锁定平衡阀的作用以及使用方法。
数字锁定平衡阀是一种常用于控制流体流量和压力的设备，在工业领域中广泛应用。
它可以通过数字化的方式对流体进行精确控制，具有稳定性高、响应速度快、精度高等优点。
数字锁定平衡阀的作用主要有以下几个方面：1. 控制流量：数字锁定平衡阀可以根据需要调节流体的流量大小，使其保持在设定的范围内。
通过调节阀门的开度，可以控制流体的流速，从而达到流量控制的目的。
2. 调节压力：数字锁定平衡阀可以根据设定的压力值，自动调节阀门的开度，以控制流体的压力。
当流体压力低于设定值时，阀门会自动打开；当流体压力高于设定值时，阀门会自动关闭，从而保持流体的压力稳定。
3. 平衡流体分配：数字锁定平衡阀可以根据不同的流体需求，实现对流体的平衡分配。
在多个管路中，通过调节每个阀门的开度，可以使得每个管路中的流体流量保持一致，从而实现流体的平衡分配。
使用数字锁定平衡阀的方法如下：1. 安装：首先需要将数字锁定平衡阀正确安装在流体管路中。
安装时应注意阀门的流向，确保阀门能够正常工作。
同时，还需要根据实际需求连接控制信号线和供电线，以便对阀门进行控制。
2. 参数设置：在使用数字锁定平衡阀之前，需要对阀门的参数进行设置。
包括设定流量范围、压力范围、开度范围等参数。
这些参数的设置应根据实际需求进行，以满足流体控制的要求。
3. 控制方式选择：数字锁定平衡阀可以通过不同的控制方式进行操作，包括手动控制、自动控制和远程控制等。
根据实际需求选择合适的控制方式，并进行相应的设置。
4. 运行监测：在使用数字锁定平衡阀期间，需要不断监测阀门的运行情况。
可以通过读取阀门的开度、流量和压力等参数，判断阀门是否正常工作。
如果发现异常情况，应及时进行检修和维护。
5. 维护保养：为了确保数字锁定平衡阀的正常运行，还需要进行定期的维护保养。
包括清洁阀门、检查阀门的密封性能、润滑阀门的活动部件等。
平衡阀的结构、工作原理和应用
平衡阀的结构、工作原理和应用1.平衡阀结构和工作原理液压平衡阀允许油液从阀口2经单向阀向阀口1自由流通，当阀口2油液压力比阀口1压力大时，单向阀打开，油液可以自由从2流至阀口1.阀口1至阀口2的液流是被截止的，只有当p1和p3作用于阀芯上的力大于，弹簧力时，阀芯左移，负载口与出口连通，开始调节流量当控制口压力不足以开启阀芯时，阀口关闭。
阀口1至阀口2液流被截止，起到锁止的功能。
2.平衡阀液控开启压力计算平衡阀控制比或先导比，及控制压力作用面积（A2）与负载压力作用面积（A1）之比.平衡阀设定压力S，即在无背压无控制压力时负载口能使阀芯动作并开始溢流的压力液压油从①口反向流回②口时被单向阀锁住，当液控口有与①口负载成反比的作用力时，单向阀开启，油流回②口。
③口液控压力有效的降低了阀的负载口开启压力，此可根据控制活塞上液控面积和溢流面积的比较分析得出。
例如：一个阀的控制比为 3:1，设定压力为 3000psi，负载压力为 2000psi ，则需要打开溢流阀的液控压力为333psi ，即(3000psi-2000psi)/3=333psi。
3.平衡阀的作用及应用负载保持：平衡阀可以阻止液压缸不希望出现的下移运动，平衡阀允许操作者以一定的速度提升重物并保持在某一位置。
负载控制：平衡阀可以防止由于执行元件负载的能量，而引发先于液压泵的动作而产生的动作，从而消除了执行元件的气穴现象和负载失控现象。
安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执行元件上的平衡阀可以阻止移动载荷的失控发生。
平衡阀应用和先导比的选择原则平衡阀的溢流设定值一般为1.3倍的最高工作压力，但是开启先导阀的要求压力取决于先导比，先导压力可以根据如下公式进行计算：先导压力=（溢流压力设定值-负载压力）/先导比为了优化载荷控制和能量利用，可以参照如下方法选择先导比；2.5:1 当载荷极不稳定时选用，例如长臂吊车。
5:1 应用于载荷变化并对机械结构产生不稳定的影响时。
平衡阀使用简要
平衡阀使用简要我司强烈建议平衡阀在装入系统之前按系统需要设定好压力，且最好由我司在产品出厂前根据客户要求设定压力。
一方面装入系统的平衡阀难以精确设定压力，给操作带来困难；另一方面装入系统的平衡阀①口常会伴有负载存在，过大的负载压力会给调压人员的操作带来困难，甚至会造成调压零件的损坏。
平衡阀调压方法：内六角一端正对视线，顺时针旋转为右旋，右旋调压杆降低负载设定压力；逆时针旋转为左旋，左旋调压杆增加负载设定压力。
1 出厂前平衡阀压力设定标准（以LCBEA-LHN 平衡阀为例）：平衡阀出厂时设定压力为①口负载开启压力（以负载开启压力为210bar 为例）。
1.1 安装测试油路，以标准扭矩将平衡阀装入系统，初始设定将调压杆右旋到底，使设定压力达到最小值，负载低压通油测试；1.2 无负载情况下，左旋调压杆至433圈，锁紧调压螺母，然后缓慢增加负载，此时设定压力应为210bar （如果设定压力有偏差，应在无负载情况下以相同操作微调至标准设定压力）； 1.3 注意事项：1.3.1 组装工作台测试所需液压系统回路时要确保安全后再装阀测试；1.3.2 调压前必须松开调压锁紧螺母，旋转调节杆设定压力必须在无负载情况下进行； 1.3.3 调压杆右旋为减压，左旋为增压； 1.3.4 高压调试之前最好低压通油一次； 1.3.5 锁紧调压螺母后请勿再转动调压杆；1.3.6 调压设定参照平衡阀压力设定附表（见附表），如有偏差以实际设定为准； 1.3.7 平衡阀安装扭矩必须符合标准规范（详见技术资料）；1.3.8 平衡阀的最大设定压力应为最大负载感应压力的1.3倍。
设定压力不能过高，否则会增加液控口的背压，产生节流使油缸下降缓慢。
2 强行装入系统调定压力如若在特别情况下，不得不在装入系统后再次设定，以下为建议方法：2.1 强行装入系统调压2.1.1 必须遵守系统操作的相关要求，确保整个设备系统在控制之内，不会因设备运动造成任何的毁坏或伤害；2.1.2 应特别注意因压力重新设定后引起的设备运动位置的变化；特别注意增加设定 压力的旋转方向为左旋；2.1.3 系统中如若没有压力显示设备，请于方便处安装以便调试和观测记录；2.1.4 因平衡阀的最大设定压力应为最大负载感应压力的1.3倍，故在测出平衡阀所支撑执行设备的最大负载后要扩大1.3倍，所得的压力值才为平衡阀的设定压力值；2.1.5 必须在平衡阀支撑的执行器上设定压力，若此执行器引起角位移，则需其在最大负载位置以最小流量缓慢增加负载，增加负载时观测压力表，记录得到的最大值；2.1.6 请从出厂前平衡阀设定的标准压力开始，将观测到的负载压力扩大1.3倍，然后通过顺﹑逆的旋转来调整压力至计算出来的压力值，旋转圈数参照附表，计算值大于出厂标准压力值则逆时针旋转，小于则顺时针旋转。
平衡阀介绍及其工作原理
暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、“动态压差平衡阀与电动调节阀组合”以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做“定流量平衡阀”。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态平衡电动开关阀具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
平衡阀的分类及在暖通空调中的应用
平衡阀的分类及在暖通空调中的应用1概述在HVAC调节系统中，水是一个关键因素。
由于设计，施工，设备材料，系统流水线的数量是抵抗力的抵抗力不一致，因此每个用户的实际交通和设计要求都不突出，导致系统的液压障碍，称为静态液压电力障碍。
当用户阀门开度变化导致水流量变化时，其他用户的流动已经改变，而设计的出发需要交通，导致液压障碍，称为动态液压障碍。
水平障碍将严重影响空调系统的操作，因此系统必须通过在管道系统中添加静态或动态液压平衡设备（即平衡阀）来实现液压平衡，以确保空间调整的正常运行。
2平衡阀分类平衡阀是一种动态，静态平衡的阀门在水力条件下。
平衡阀可分为两类：静态平衡阀，动态平衡阀，对应静态和动态的两个水系统。
静态平衡阀也称为平衡阀，手动平衡阀等，通过改变阀芯的间隙（开度）和阀座以改变流过阀门的流动阻力以实现调节流动，其作用对象是系统电阻，可以根据设计计算的比例平衡新的水量，每个分支同时增加或减少，并到达当前气候下的部分负荷的流量需求，并且平衡的作用。
动态平衡阀分为动态流量平衡阀，动态差分平衡阀，自动自动压力控制阀等。
随着空调行业的不断发展和改良，均衡阀门发生的新产品。
目前，许多项目使用动态差分平衡阀和电动调节阀与一体式，这通常称为动态平衡电动调节。
阀。
动态平衡功率调节阀目前用于解决空调水系统平衡的非常好方法。
当系统的压力发生变化时，动态差动平衡阀可以通过改变其自身的流量区域来维持电压阀之间的压力差。
调节阀的CV值始终是一个，从而确保电动调节阀在最理想的条件下运行，水中的变化仅与温度有关，压力与压力无关。
随时，它是您需要的水量。
集群使系统更加优越，更方便。
3平衡阀的应用3.1固定流量系统的静态水力平衡丁交通系统在HVAC项目早期常用液压系统。
固定流量系统指的是系统不包含任何调节阀。
系统不必在初始测试完成后开展任何更改，系统的流量保持不变。
固定流量系统主要适用于不必通过流量调节的系统，例如使用风力涡轮机调节的风力涡轮机和空调盒。
关于静、动态平衡阀的应用
案例分析：某办公楼空调系统节能改造
项目背景
某办公楼空调系统存在能耗高、 水力失调等问题，需要进行节能 改造。
改造方案
采用静、动态平衡阀对空调系统 进行改造，包括在冷却水系统和 冷冻水系统中分别安装静态和动 态平衡阀。
改造效果
经过改造后，空调系统的能耗降 低了20%，水力失调现象得到有 效解决，室内环境的舒适度也得 到了显著提高。同时，该项目的 投资回报率较高，具有良好的经 济效益和社会效益。
实现水力平衡
通过静态平衡阀的合理配置，可 以实现供暖系统的水力平衡，解 决供热不均的问题。
动态调节
动态平衡阀可以根据系统工况实 时调节，满足不同用户、不同时 间段的个性化需求。
节能降耗
通过静、动态平衡阀的调节，可 以降低供暖系统的能耗，提高能 源利用效率。
案例分析：某小区供暖系统优化改造
01
02
03
04
安装时应按照厂家提供 的安装说明进行，确保 阀门安装正确、密封良 好。
02
动态平衡阀原理及应用
动态平衡阀工作原理
01
通过改变阀芯与阀座的间隙（开度），调整阀门的Kv
（流量系数）值。
02
依靠介质本身的压力、温度和粘度等参数变化，自动
平衡管道系统内的流量。
03
当系统负荷变化时，动态平衡阀能够自动调整开度，
安装时应保证阀门进出口方向 与管道流向一致，并严格按照
安装说明进行操作。
在使用过程中应定期维护和保 养阀门，确保其正常运行和延
长使用寿命。
03
静、动态平衡阀比较分析
性能差异比较
静态平衡阀
通过改变阀芯与阀座的间隙来调节流量，保持系统管道内流量恒定。其优点是 结构简单、价格低廉，但缺点是调节精度不高，且容易受到管道压力变化的影 响。
压差平衡阀的作用和工作原理
压差平衡阀的作用和工作原理压差平衡阀是一种常用的控制阀，它的作用是通过调节流体的压差来实现对系统流量的控制。
它可以在不同的工作条件下维持流体的压差稳定，确保系统的正常运行。
压差平衡阀的工作原理主要包括阀芯调节和压力平衡两个方面。
压差平衡阀通过阀芯的调节来控制流体的流量。
阀芯是压差平衡阀的核心部件，它根据系统的需求，调整阀门的开度，从而改变流体通过阀门的面积，进而控制流量的大小。
当阀芯打开时，流体通过阀门的面积增大，流量也相应增大；当阀芯关闭时，流体通过阀门的面积减小，流量也相应减小。
通过不断调节阀芯的开度，可以实现对系统流量的精确控制。
压差平衡阀通过压力平衡来维持系统的稳定。
在流体通过阀门时，会产生一定的压差。
如果系统中存在压差变化，会导致流量的不稳定，甚至影响到系统的正常运行。
为了解决这个问题，压差平衡阀采用了特殊的结构，通过调整阀门内外的压力差，使系统中的压差保持稳定。
具体来说，当系统中的压差发生变化时，压差平衡阀会自动调节阀门的开度，以减小或增大流体通过阀门的面积，从而使压差恢复到设定的数值。
通过这种方式，压差平衡阀可以实现对系统压差的自动调节，确保系统的稳定运行。
压差平衡阀的作用和工作原理使其在许多工业领域得到广泛应用。
首先，压差平衡阀可以用于控制流体的流量，例如调节管道中的液体或气体流量。
其次，压差平衡阀可以用于保护设备，例如在高压系统中，可以通过压差平衡阀来减少系统中的压力差，避免设备受到损坏。
此外，压差平衡阀还可以用于调节系统中的压力，保持系统的平衡稳定。
总结起来，压差平衡阀通过阀芯调节和压力平衡两个方面的工作原理，实现对系统流量的控制和压差的平衡。
它在工业领域有着广泛的应用，可以保证系统的正常运行，提高生产效率。
在实际应用中，需要根据具体的工作条件和需求，选择合适的压差平衡阀，并进行正确的安装和调试，以确保系统的稳定性和可靠性。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的流体控制装置，广泛应用于工业、建造、供水系统等领域。
它的主要作用是通过调节介质的流量和压力，实现系统的稳定运行。
下面将详细介绍平衡阀的工作原理。
一、平衡阀的基本结构平衡阀通常由阀体、阀芯、阀座、弹簧、调节螺钉等部份组成。
阀体是平衡阀的主要承压部件，通常采用铜、铸铁、不锈钢等材质创造。
阀芯是阀门的关键部件，它通过上下挪移来控制介质的流量。
阀座是阀芯的密封部位，通常采用耐磨损、耐高温的材质创造。
弹簧用于提供阀芯的回位力，保证阀门的正常关闭。
调节螺钉用于调整阀门的开启度和流量。
二、平衡阀的工作原理基于压力平衡的原理。
当介质通过阀门时，阀芯会随着介质的压力变化而上下挪移，从而改变阀门的开启度。
具体工作原理如下：1. 阀门关闭状态：当介质的压力低于设定值时，弹簧会将阀芯向下压紧，使阀门关闭。
此时，阀芯与阀座之间的间隙被彻底封闭，介质无法通过阀门。
2. 阀门开启状态：当介质的压力超过设定值时，阀芯会受到压力的作用向上挪移。
阀芯与阀座之间的间隙逐渐打开，介质开始通过阀门。
随着介质流量的增加，阀芯会继续上移，使得阀门的开启度增大。
3. 压力平衡调节：当介质的压力达到设定值时，阀芯会住手上移。
此时，阀芯与阀座之间的间隙保持一定的开启度，使得介质以恒定的流量通过阀门。
当介质的压力再次变化时，阀芯会根据压力的变化而上下挪移，以保持阀门的开启度不变。
三、平衡阀的特点和优势平衡阀具有以下特点和优势：1. 稳定性高：平衡阀通过压力平衡的原理，能够自动调节阀门的开启度，使得介质以恒定的流量通过阀门，从而保持系统的稳定运行。
2. 节能效果好：平衡阀能够根据实际需求自动调节阀门的开启度，避免了过量的流量损失，从而达到节能的效果。
3. 响应速度快：平衡阀采用了弹簧回位的设计，能够快速响应介质压力的变化，及时调整阀门的开启度，保持系统的稳定性。
4. 维护成本低：平衡阀的结构简单，零部件少，维护成本低。
平衡阀的讨论——全面介绍
平衡阀的讨论平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
1、静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
2、动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
平衡阀是因为能解决供暖系统的水利平衡问题而得此名，它都属于量调节，还有一种属于半质量调节平衡阀是用温度传感器探测回水温度而确定阀门开度的一种阀门。
平衡阀的发展课题，用于冬季采暖、夏季制冷的同一系统，无法采用自力式平衡阀，因为散热与制冷的流量不同，转换季节要重新调节，很麻烦。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的控制阀，用于调节流体流量和压力，以保持系统的稳定性和平衡性。
其工作原理基于流体力学和阀门设计原理。
一、基本原理平衡阀的基本原理是通过调节阀门开度来控制流体流量和压力。
当流体通过阀门时，阀门的开度会改变流体的通道面积，从而影响流体的流量和速度。
平衡阀通过调节阀门的开度来控制流体的流量，以达到所需的压力和流量平衡。
二、结构和工作方式平衡阀通常由阀体、阀盘、阀杆和弹簧组成。
阀体是阀门的主要部分，其中包含了流体通道和阀门座。
阀盘是阀门的关键部件，通过阀杆与阀体相连接。
弹簧用于提供阀门的闭合力和调节阀门的开度。
当流体进入平衡阀时，流体压力会作用在阀盘上。
阀盘会受到流体压力的作用而打开或关闭。
当流体压力超过设定的阀门开启压力时，阀盘会打开，允许流体通过阀门。
当流体压力低于设定的阀门关闭压力时，阀盘会关闭，阻止流体通过阀门。
弹簧的作用是提供阀门的闭合力。
通过调节弹簧的紧张程度，可以改变阀门的开度。
当弹簧紧张时，阀门开度较小，流体流量较小。
当弹簧松弛时，阀门开度较大，流体流量较大。
三、调节性能平衡阀的调节性能主要取决于阀门的灵敏度、稳定性和精度。
阀门的灵敏度是指阀门对流体压力变化的响应速度。
稳定性是指阀门在不同工况下的流量和压力控制能力。
精度是指阀门的控制精度，即阀门能否精确地控制流体流量和压力。
为了提高平衡阀的调节性能，可以采取以下措施：1. 优化阀门结构设计，减小阀门的内部流体阻力，提高流体的流通能力。
2. 选择合适的阀门材料，以确保阀门的耐腐蚀性和密封性能。
3. 使用高精度的控制系统，以提高阀门的控制精度和稳定性。
4. 定期维护和检修阀门，确保阀门的正常运行和长期稳定性。
四、应用领域平衡阀广泛应用于工业生产和建筑领域。
在工业生产中，平衡阀常用于调节流体流量和压力，保持系统的稳定性和平衡性。
在建筑领域，平衡阀常用于供暖、通风和空调系统中，调节热水、冷水和空气流量，以保持室内温度和湿度的稳定性。
平衡阀应用
使用平衡阀在夏热冬冷地区一级泵变流量两管制空调水系统中的应用1 关于暖通空调设计中水力失调的含义水力失调有两方面的含义：一是指虽然经过水力计算并达到规定要求，但由于理论计算与实际情况总存在差异，所以在运行后，各用户末端的实际流量与设计要求不完全相符，这种水力失调是稳定的、根本性的,如不加以解决，影响将始终存在，我们称之为稳态失调。
二是指系统中,当一些用户末端的水流量改变时（关闭或调节水阀时），会使其他用户的流量随之变化,我们称之为动态(稳定性)失调,也就是系统在变负荷工况下运行造成的水力失调.2 解决水力失调的办法解决空调水管路的水力失调问题可采用如下几种方法：安装静态平衡阀、安装动态平衡阀，加节流孔板以及安装球阀、蝶阀、闸阀等手动调节阀。
2.1 静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度)，来改变节流面积及调节阀阻力,以达到调节流量的目的。
从流体力学观点看，静态平衡阀相当于一个局部阻力可以改变的节流元件。
其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到水力平衡的作用。
静态平衡阀的特点有:阀门特性为直线型流量特性,即阀门前后压差不变的情况下，流量与开度大体上成线性关系；有精确的开度指示，通过指示可查出相应的流通能力或阻力系数；有开度锁定装置；阀体前后有两个测量孔，可与仪表连接,方便地测出阀门前后的压差，从而计算出流经阀门的流量；静态阀门在空调系统中的应用需要逐级安装,逐级调试.2.2 动态平衡阀动态平衡阀分为动态流量平衡阀，动态压差平衡阀等.动态流量平衡阀亦称自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，其基本定义是：在一定的压差范围内，恒定被控系统的流量，作用对象是系统的流量.当外网压力波动时被控系统不受影响.但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置，流量仍然比设定流量低或高，不能控制。
关于静、动态平衡阀的应用
4.动态平衡电动调节阀工作原理
动态流量平衡阀分为固定式动态流量平衡阀和可调 式动态流量平衡阀,它们都是在工作压差范围内维 持自身流量不变,区别是前者出厂后流量不可调,后 者流量可调.它们主要用于在系统中需要恒定流量 的管道,如制冷机、锅炉进水管道以及采用开关式 二通阀、三通调节阀、变风量装置的风机盘管、 空调箱的进水管道中.
作用：恒定流量,把 系统的定流量运行 分配工作变的简单, 有效解决管网水利 失调等现象.
数字锁定平衡阀：<静态平衡阀>
特点：内升降结 构,精确的圈数显 示,等百分比 特性,可锁定等.
手动平衡阀一个很重要的功能就是可以进行 流量的测定<实际上是测压差.结合阀的特性算流 量>,所以手动平衡阀可以说是一个"诊断"工具.
<4>被控对象无内部调节时,装设自力式流 是控制阀和自力式压差控制阀,具有相同的 效果,二者可以互换.当二者均可采用时,推 荐采用自力式流量控制阀.
<5>自力式压差控制阀可与电动阀配合使用, 以维持电动阀上的压差恒定,从而使电动阀 工作稳定,控制精确.
<6>有时平衡阀与自力式调节阀可串联装, 配合作用.
的.而按照这一方法多极设置动态平衡阀设 计概念是不对的.其理由是：如果下级的一 个或多个设备关闭电动阀,而上级平衡阀扔 保持流量不变,则会造成下级未关闭的设备 流量增加,不但加大了水流噪声,还会影响使 用功能,并且也增加了不必要的经济投资.
3、空调设计中应根据冬夏供回水温差水量合理设 置动态平衡阀 在四管制空调系统中用两个平衡阀是可以满 足冬季及夏季不同的水量要求的,当冬、夏季节空 调供热、冷水温差不同时,水流量差异很大,因此在 两管制水系统中则应根据冬、夏季不同流量的要 求设置平衡阀： 方法一,设置可变流量型动态平衡阀,冬夏换季 时转换阀门. 方法二,设置两个平衡阀,阀1按冬季流量个阀门实现空调设备的四 管制功能. 方法三,采用带自控装置的动态平衡阀通过电
平衡阀使用详解
平衡阀使用详解一、建筑中暖通系统的作用暖通的目的是实现制冷、供热、除湿、除尘等。
分为工艺性空调和舒适性空调：1、在工业中，电子厂、印刷厂、纺织厂、制药厂等在产品生产上，会提出对温度、湿度、空气洁净度等的要求，此为工艺性要求，必须通过暖通系统实现，否则无法生产，此种空调系统的要求很高，尤其是电子厂，我们在这里不作讨论。
2、在民用建筑和部分工业建筑中，例如宾馆、医院、办公楼、汽车制造车间等会提出舒适性要求：夏季制冷、冬季供热，此为我们重点针对的领域。
在北方地区，限于经济不发达或气候不恶劣，往往只有冬季供热的需求，采用锅炉，通过热水或蒸汽供热，也不是我们销售和讨论的重点。
二、业主对暖通系统的要求业主在有舒适性要求的场所，提出安装暖通系统（简称HVAC系统），需要大量的初始投资。
投资后，业主需要满足舒适性的要求；同时HVAC系统在运行中要耗费大量能源（主要是电能），在民用建筑中，电力消耗占总体耗能的24%，而在电力消耗中，除去照明，47%是消耗在HVAC系统中，因此业主在满足舒适性要求的同时，还希望好的HVAC系统能够有最低的运行费用。
总之，业主对HVAC系统的要求是：投资少、舒适性好、能耗低。
三、暖通系统的组成（1）暖通系统主要由三大系统：冷冻系统、冷却系统和冷凝系统组成。
冷冻系统是参与冷热交换，实现制冷和供热的主要系统；冷却系统是将运行中的主机冷却的系统；冷凝系统是将系统中的冷凝水搜集并排放的系统。
（2）暖通系统主要由三大部分：冷热源站、输配系统和用户末端构成。
冷热源站是由主机（制冷机、锅炉等）产生冷热源并通过水泵输送出去的源头；输配系统是通过管路将冷热载体（冷水或热水）配送到各区域、各子区域、各子子区域的管路系统；末端装置是实现用户端冷热交换的最终装置。
经冷热交换后，通过输配系统中的回水管路进入冷热源主机重新循环，95%以上的HVAC系统是闭式循环系统。
四、冷/热量L主机产生冷热量，末端进行冷热量的释放，其中冷热量的输送需要冷热媒作为载体。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用于管道系统中的控制阀门，用于调节流体的流量和压力。
它的工作原理基于流体力学和力的平衡原理。
本文将详细介绍平衡阀的工作原理。
一、平衡阀的结构平衡阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
阀体和阀盖之间有一个密封面，通过调节螺母可以改变阀芯的位置，从而控制流体的流量和压力。
二、1. 压力平衡原理平衡阀的工作原理基于压力平衡原理。
当流体通过阀体进入阀芯的两端时，会产生不同的压力。
阀芯两端的压力差将会使阀芯产生力的不平衡，从而使阀芯发生位移，调节流体的流量和压力。
2. 弹簧力的作用平衡阀中的弹簧起到平衡压力的作用。
当流体压力增加时，弹簧会受到压力的作用而发生压缩，从而使阀芯的位移减小。
相反，当流体压力减小时，弹簧会发生伸展，使阀芯的位移增加。
通过调节弹簧的压力，可以实现对流体流量和压力的精确控制。
3. 调节螺母的作用平衡阀中的调节螺母用于调节阀芯的位置。
通过旋转调节螺母，可以改变阀芯与阀座之间的间隙，从而控制流体的流量和压力。
当调节螺母旋转时，阀芯的位移将会发生变化，进而影响流体的流量和压力。
三、平衡阀的工作过程平衡阀的工作过程可以分为以下几个步骤：1. 初始状态：当流体压力平衡时，阀芯处于初始位置，流体无法通过阀体。
2. 流体进入：当流体压力增加时，流体开始通过阀体，进入阀芯的两端。
3. 弹簧压缩：流体压力增加使阀芯受到不平衡的力，弹簧开始被压缩。
4. 阀芯位移：弹簧的压缩使阀芯位移，改变阀芯与阀座之间的间隙。
5. 流量调节：阀芯位移改变了流体的流通通道，从而调节流体的流量。
6. 压力调节：阀芯位移还可以改变流体通过阀体时的压力，从而实现对流体压力的调节。
四、平衡阀的应用领域平衡阀广泛应用于各种管道系统中，用于控制流体的流量和压力。
它可以用于供水系统、暖通空调系统、石油化工系统等领域。
平衡阀的精确调节能力使得管道系统的运行更加稳定和高效。
总结：平衡阀是一种常用的控制阀门，其工作原理基于流体力学和力的平衡原理。
