发动机构造与维修PPT精品课程润滑系冷却系的认知及拆装一
冷却系统的维护与拆装
01
02
03
04
定期检查冷却液的液位和浓度 ，确保冷却液的性能和容量符
合要求。
定期清洁散热器和冷凝器，清 除表面沉积物和杂物，保证散
热效果。
定期检查冷却系统的管路和接 头，确保无泄漏和松动现象。
在进行拆装和维修时，需要按 照正确的步骤和顺序进行操作 ，避免对部件造成损坏或遗失
。
注意工具的清洁和保 养，保持工具的锋利 和功能正常。
正确使用工具，避免 因使用不当造成损伤 或事故。
常见故障诊断与排除
发动机无法启动
检查点火系统、供油系统是否正 常，清理积碳等。
发动机过热
检查冷却液是否充足，散热器是否 清洁，风扇是否正常运转等。
发动机异响
检查发动机各部件是否正常，更换 磨损严重的部件等。
润滑油可以填充在金属表面，形成油膜， 减少运动部件之间的直接接触，从而降低 摩擦阻力，减少磨损。
润滑油可以将因摩擦产生的热量带出并散 发到空气中，起到冷却作用。
清洁作用
密封作用
润滑油可以将金属屑、尘埃等杂质带回油 底壳，保持运动部件的清洁。
在活塞和气缸之间，润滑油可以起到密封 作用，防止气体泄漏。
润滑系统的组成
外燃机
燃料在外部燃烧，通过外 部热能转化为机械能的发 动机，如蒸汽机和燃气轮 机等。
混合动力发动机
结合内燃机和电动机的优 点，同时使用燃油和电能 的发动机。
发动机工作原理
四冲程发动机
吸气、压缩、做功和排气 四个冲程，完成一个工作 循环。
二冲程发动机
吸气和做功两个冲程完成 一个工作循环。
转子发动机
特殊结构的发动机，通过 转子的旋转实现工作循环。
汽车发动机构造与检修PPT课件第8章
10

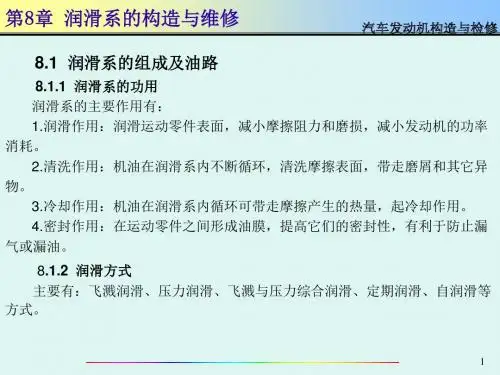

第8章 润滑系的构造与维修
8.4 机油压力过低故障的诊断与排除
8.4.1 故障现象 1.发动机发动后，机油压力表读数迅速下降至零左右或机油压力过低指示灯 常亮； 2.发动机在正常温度和转速下，机油压力表读数始终低于规定值。 8.4.2 故障原因 8.4.3 故障诊断与排除 1.检查机油油面是否正常，否则应添加至规定值。 2.观察机油的黏度是否正常，否则应予以更换。 3.检查机油压力是否真正过低。 4.检查机油压力传感器或机油压力过低报警传感器的技术状况是否正常。 5.若判断机油压力真正过低，则放掉发动机润滑油，拆下油底壳，检查机油 集滤器是否堵塞；检查机油泵及限压阀技术状况。 6.检查主轴承、连杆轴承、凸轮轴轴承是否磨损严重等。
第8章 润滑系的构造与维修
8.1 润滑系的组成及油路
8.1.1 润滑系的功用 润滑系的主要作用有： 1.润滑作用：润滑运动零件表面，减小摩擦阻力和磨损，减小发动机的功率 消耗。 2.清洗作用：机油在润滑系内不断循环，清洗摩擦表面，带走磨屑和其它异 物。 3.冷却作用：机油在润滑系内循环可带走摩擦产生的热量，起冷却作用。 4.密封作用：在运动零件之间形成油膜，提高它们的密封性，有利于防止漏 气或漏油。
9
第8章 润滑系的构造与维修
8.3.4 机油滤清器的检查与更换 机油滤清器应按原厂的规定定期清洗、调整或更换滤芯，以保证机油的清洁 ，减少发动机的磨损。 1.集滤器的检查。其损坏形式有油管和滤网堵塞，应用柴油或煤油清洗后用 压缩空气吹干。浮式集滤器的浮子若有破损，应进行焊修或更换。 2.粗、细滤器的检查 （1）纸质滤芯式和锯末滤芯式滤清器的更换 一般应根据规定定期更换。有的发动机装有滤芯更换指示器，在发动机正常 工作时，指示灯持续发亮说明滤芯堵塞需要更换。更换滤芯时，应对润滑系，特 别是滤清器壳等进行彻底清洗。 （2）离心式细滤器的维护 在发动机每工作200h后，应进行拆洗。清洗时，先把滤清器的外部擦干净， 拆去罩壳，取出转子。拆下转子体后，将所拆零件浸在柴油或煤油中，用木片或 毛刷清除转子内的污物。两个喷嘴如果没有必要清洗时，不要随意拆卸；确认喷 嘴磨损时可以换新。
《润滑系构造与维修》课件
详细描述
智能润滑系统采用传感器和智能化算法，实时监测设备的润滑状态，自动调整润滑剂的 供给量和时间，以适应不同工况和设备需求。这有助于减少不必要的润滑和维修成本，
提高生产效率。
润滑系在新能源汽车领域的应用与发展
总结词
随着新能源汽车市场的不断扩大，润滑系在新能源汽车领域的应用与发展成为新的研究热点。
维修后的检查与调试
功能测试
对润滑系进行功能测试，确保其正常工作。
参数调整
根据测试结果，对润滑系相关参数进行调整 ，使其达到最佳工作状态。
清洁与整理
对维修现场进行清理，确保车辆内部整洁。
记录与归档
对维修过程和结果进行记录，归档相关资料 ，为日后维护提供参考。
05
润滑系的发展趋势与 展望
新型润滑油的开发与应用
润滑油冷却器故障与维修
润滑油冷却器故障
润滑油冷却器无法正常工作，可能是 由于冷却器的内部堵塞、冷却器的散 热片破损或冷却器的密封件老化等原 因。
润滑油冷却器维修
需要清洗冷却器的内部，更换破损的 散热片，检查密封件是否老化，如有 需要，应及时更换。
曲轴箱故障与维修
曲轴箱故障
曲轴箱内部润滑不良，可能是由于曲轴箱内部的润滑油不足或润滑油质量差等原因。
支持。
车辆检查
对车辆进行初步检查， 确定润滑系故障类型和
程度。
维修过程中的注意事项
遵循操作规程
按照维修手册和操作规程进行维修，避免因 操作不当造成二次损坏。
清洁与检查
对润滑系零件进行彻底清洁，检查是否有磨 损、裂纹等损伤。
零件保护
确保润滑系零件不受损坏或污染，特别是精 密零件。
正确使用工具
使用合适的工具进行维修，避免使用不适当 的工具造成损伤。
智能润滑系统采用传感器和智能化算法，实时监测设备的润滑状态，自动调整润滑剂的 供给量和时间，以适应不同工况和设备需求。这有助于减少不必要的润滑和维修成本，
提高生产效率。
润滑系在新能源汽车领域的应用与发展
总结词
随着新能源汽车市场的不断扩大，润滑系在新能源汽车领域的应用与发展成为新的研究热点。
维修后的检查与调试
功能测试
对润滑系进行功能测试，确保其正常工作。
参数调整
根据测试结果，对润滑系相关参数进行调整 ，使其达到最佳工作状态。
清洁与整理
对维修现场进行清理，确保车辆内部整洁。
记录与归档
对维修过程和结果进行记录，归档相关资料 ，为日后维护提供参考。
05
润滑系的发展趋势与 展望
新型润滑油的开发与应用
润滑油冷却器故障与维修
润滑油冷却器故障
润滑油冷却器无法正常工作，可能是 由于冷却器的内部堵塞、冷却器的散 热片破损或冷却器的密封件老化等原 因。
润滑油冷却器维修
需要清洗冷却器的内部，更换破损的 散热片，检查密封件是否老化，如有 需要，应及时更换。
曲轴箱故障与维修
曲轴箱故障
曲轴箱内部润滑不良，可能是由于曲轴箱内部的润滑油不足或润滑油质量差等原因。
支持。
车辆检查
对车辆进行初步检查， 确定润滑系故障类型和
程度。
维修过程中的注意事项
遵循操作规程
按照维修手册和操作规程进行维修，避免因 操作不当造成二次损坏。
清洁与检查
对润滑系零件进行彻底清洁，检查是否有磨 损、裂纹等损伤。
零件保护
确保润滑系零件不受损坏或污染，特别是精 密零件。
正确使用工具
使用合适的工具进行维修，避免使用不适当 的工具造成损伤。
《汽车发动机构造与维修2》课件第5章
许多发动机的润滑系统装有压力报警系统，例如桑塔纳 发动机的润滑系统装有两个油压开关。
其一，在缸盖上凸轮轴总油道的尾端，安装一个机油压 力开关，称为最低压力报警开关。打开发动机点火开关，由 机油压力开关控制的油压指示灯亮，当发动机起动后机油压 力超过0.031 MPa时，该灯熄灭；如发动机机油压力降至 0.031 MPa以下时，机油压力开关将油压指示灯电路接通， 油压指示灯闪亮。

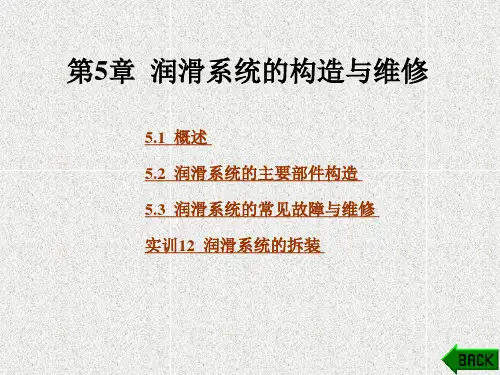

第5章 润滑系统的构造与维修
5.1 概述 5.2 润滑系统的主要部件构造 5.3 润滑系统的常见故障与维修 实训12 润滑系统的拆装
5.1 概 述
5.1.1 润滑系统的作用 润滑系统的作用就是向各运动零件的摩擦表面输送清洁
的机油，以达到润滑、清洗、冷却、密封、防锈蚀、液压、 减振缓冲等作用。
(1) 润滑：机油可润滑运动零件表面，减少摩擦阻力和 磨损，减小发动机的功率消耗。
机油滤清器、机油散热器、各种阀、传感器和机油压力表、 温度表等组成，见图5-3。现代汽车发动机润滑系统的组成 及油路布置方案大致相同，只是由于润滑系统的工作条件和 具体结构的不同而稍有差别。
1—旁通阀； 2—机油泵； 3—集滤器； 4—油底壳； 5—放油螺塞； 6—安全阀； 7—机油滤清器； 8—主油道； 9—分油道； 10—曲轴； 11—中间轴； 12—压力开关； 13—凸轮轴
图5-1 润滑系统的润滑方式
(2) 飞溅润滑：利用发动机工作时运动零件飞溅起来的 油滴或油雾来润滑摩擦表面。这种润滑方式可使裸露在外并 承受较轻载荷的汽缸壁、相对滑动速度较小的活塞销，以及 配气机构的凸轮表面、挺柱等得到润滑。
(3) 定期润滑：发动机辅助系统中有些零件只需定期加 注润滑脂(黄油)进行润滑，例如水泵及发电机轴承就采用的 是这种方式。近年来在发动机上采用含有耐磨润滑材料(如 尼龙、二硫化钼等)的轴承来代替加注润滑脂的轴承。
其一，在缸盖上凸轮轴总油道的尾端，安装一个机油压 力开关，称为最低压力报警开关。打开发动机点火开关，由 机油压力开关控制的油压指示灯亮，当发动机起动后机油压 力超过0.031 MPa时，该灯熄灭；如发动机机油压力降至 0.031 MPa以下时，机油压力开关将油压指示灯电路接通， 油压指示灯闪亮。
第5章 润滑系统的构造与维修
5.1 概述 5.2 润滑系统的主要部件构造 5.3 润滑系统的常见故障与维修 实训12 润滑系统的拆装
5.1 概 述
5.1.1 润滑系统的作用 润滑系统的作用就是向各运动零件的摩擦表面输送清洁
的机油，以达到润滑、清洗、冷却、密封、防锈蚀、液压、 减振缓冲等作用。
(1) 润滑：机油可润滑运动零件表面，减少摩擦阻力和 磨损，减小发动机的功率消耗。
机油滤清器、机油散热器、各种阀、传感器和机油压力表、 温度表等组成，见图5-3。现代汽车发动机润滑系统的组成 及油路布置方案大致相同，只是由于润滑系统的工作条件和 具体结构的不同而稍有差别。
1—旁通阀； 2—机油泵； 3—集滤器； 4—油底壳； 5—放油螺塞； 6—安全阀； 7—机油滤清器； 8—主油道； 9—分油道； 10—曲轴； 11—中间轴； 12—压力开关； 13—凸轮轴
图5-1 润滑系统的润滑方式
(2) 飞溅润滑：利用发动机工作时运动零件飞溅起来的 油滴或油雾来润滑摩擦表面。这种润滑方式可使裸露在外并 承受较轻载荷的汽缸壁、相对滑动速度较小的活塞销，以及 配气机构的凸轮表面、挺柱等得到润滑。
(3) 定期润滑：发动机辅助系统中有些零件只需定期加 注润滑脂(黄油)进行润滑，例如水泵及发电机轴承就采用的 是这种方式。近年来在发动机上采用含有耐磨润滑材料(如 尼龙、二硫化钼等)的轴承来代替加注润滑脂的轴承。
发动机润滑系统的结构与维修ppt课件
23-油底壳密封垫
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
（一）机油泵的结构与维修
AFE型发动机的机油泵为齿轮泵，由中间轴上的 螺旋齿轮驱动，安装在气缸体底平面第3缸附近设 计的平台上。泵的出口直接向上通向气缸体润滑 油道，进入安装在气缸体侧面的机油滤清器支架 内。机油泵的进口与粗集滤器相连。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
图1-128 AFE型发动 机的机油泵
1-密封垫片（0.1mm） 2-分电器轴 3-中间轴 驱动齿轮 4-分电器从 动齿轮 5-定位销 6机油泵轴上支承座 7定位螺孔 8-机油泵轴 9-机油泵轴下支承及定 位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬 垫（0.2mm） 15-吸油 管 16-吸油管支承套 17-集滤器 18-Ｏ形密 封圈 19-机油泵盖 20-短螺栓 21-垫片
（4）检查主动齿轮轮与机油泵壳配合间隙。主 动齿轮轴与机油泵壳配合间隙应为0.03～ 0.O75mm，磨损极限值为0.20mm。否则应对轴 孔进行修复。
（５）检查机油泵盖。机油泵盖如有磨损、翘 曲和凹陷超过0.05mm，应以车、研磨等方法进行 修复。
（6）检查限压阀。检查限压阀弹簧有无损伤、 弹力是否减弱，必要时予以更换。检查限压阀配合 是否良好、油道是否堵塞、滑动表面有无损伤，必 要时更换限压阀。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
3、机油泵的安装与试验
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
（一）机油泵的结构与维修
AFE型发动机的机油泵为齿轮泵，由中间轴上的 螺旋齿轮驱动，安装在气缸体底平面第3缸附近设 计的平台上。泵的出口直接向上通向气缸体润滑 油道，进入安装在气缸体侧面的机油滤清器支架 内。机油泵的进口与粗集滤器相连。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
图1-128 AFE型发动 机的机油泵
1-密封垫片（0.1mm） 2-分电器轴 3-中间轴 驱动齿轮 4-分电器从 动齿轮 5-定位销 6机油泵轴上支承座 7定位螺孔 8-机油泵轴 9-机油泵轴下支承及定 位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬 垫（0.2mm） 15-吸油 管 16-吸油管支承套 17-集滤器 18-Ｏ形密 封圈 19-机油泵盖 20-短螺栓 21-垫片
（4）检查主动齿轮轮与机油泵壳配合间隙。主 动齿轮轴与机油泵壳配合间隙应为0.03～ 0.O75mm，磨损极限值为0.20mm。否则应对轴 孔进行修复。
（５）检查机油泵盖。机油泵盖如有磨损、翘 曲和凹陷超过0.05mm，应以车、研磨等方法进行 修复。
（6）检查限压阀。检查限压阀弹簧有无损伤、 弹力是否减弱，必要时予以更换。检查限压阀配合 是否良好、油道是否堵塞、滑动表面有无损伤，必 要时更换限压阀。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
3、机油泵的安装与试验
《汽车发动机构造与维修》课件—08润滑系统构造与维修
• 把机油分为冬季用机油和非冬季用机油，见表：
SAE m㎡/s（100℃ ）
0W
3.8
SAE
m㎡/s（100℃） SAE
15W
5.6
20
m㎡/s（100℃）
5.6
5W
3.8
20W
5.6
30
9.3
10W
4.1
25W
9.3
40
12.5
• 多黏度等级（SAE）
• 多黏度等级牌号：5W—20、10W—30、5W—40、15W—40
、20W—40
低温黏度
高温黏度
13
• 2.按质量等级分类（美国石油学会API标准）
• 汽机油： SC SD
SE
SF SG SH
• 柴机油： CB CC CD CE
• 中国标准：柴机油 CC CD CD—Ⅱ CE CF—4
• 汽机油
SC SD SE SF SG SH
• （二）润滑脂
• 1.钙基润滑脂
由壳体、转子轴、 转子盖等构成。 • B、工作原理 • 压力油从喷口喷出， 产生反作用力驱动使 转子高速转动。
油腔、卸压槽及限压 阀等部分组成。
16
一、机油泵
齿 轮 泵
17
一、机油 泵
• 2.工作原理
• 利用主从动轮齿进入
• 或脱离啮合过程，所
• 产生的体积变化来压
• 油或吸油。
• 3.油压
• 150 kpa ~600kpa,油压 过高时，限压阀开启卸 压。
• 4.特点 结构简单、寿
命长、工作可靠、泵油
集滤器、机
成
油泵、油底壳 、
机油滤清器
机油滤清器、
油路
