1、皮带轮ABC型槽宽和槽深分别是：皮带轮A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm。
2、皮带轮B型三角带的断面尺寸是：顶端宽度17mm，厚度为10.5mm。
3、皮带轮C型三角带的断面尺寸是：顶端宽度22mm，厚度为13.5mm。
4、三角皮带的规格由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型。
5、扩展资料：不同皮带轮规格的槽角在不同直径范围下的对应皮带轮槽角度数如下：Z型皮带轮在带轮直径范围在50mm～80mm时为34°；在85mm～450mm时为38°；A型皮带轮在带轮直径范围在63mm～118mm时为34°，125mm～630mm时为38°；B型皮带轮在带轮直径范围在100mm～190mm时为34°；200mm～315mm时为38°；C型皮带轮在带轮直径范围在200mm～315mm时为34°，335mm～125mm 时为38°；参考资料来源：百度百科-皮带轮。
皮带轮尺寸
三角带的型号和角度国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度，>90mm时为38度；A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度；B型皮带轮在带轮直径范围在125mm～160mm时为34度；160mm～200mm 时为36度，>200mm时为38度；C型皮带轮在带轮直径范围在200mm～250mm 时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在355mm～450mm时为36度，>450mm时为38度；E型500mm～630mm时为36度，>630mm时为38度。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C 型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
三角皮带轮及槽径
三角带轮、轮槽尺
寸
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。
3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。
4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。
活络三角带小皮带轮最小直径d min(毫米)
活络三角带单根胶带所能传递的功率P0 (千瓦)
注：P0值尚无可靠资料，表中数值仅供参考。
活络三角胶带带轮见三角带带轮部分。
三角胶带带轮最小直径 d min (毫米)
三角带轮的计算直径
注：++——优先选用， +——可以选用。
三角带轮材料
1.铸铁，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速
度较高时，可用HT20——40。
三角胶带型号及截面尺寸（按GB1171——74
）mm。
b型皮带轮槽尺寸参数
b型皮带轮槽尺寸参数
第1张图：如何区分b型皮带轮？
在看第一张图片之前，我们先来了解一下b型皮带轮的由来。
我们之前也说过，常用的皮带轮有欧标、美标和国标之分，其中欧标皮带轮可分为SPA型、SPB型、SPC 型和SPZ型这4种。
今天我们要说的b型皮带轮，对应的就是欧标的SPB型皮带轮。
区分这4种型号的关键就是槽型，槽型的角度、宽度、高度等数据我们来看下面的这张图片。
第2张图：b型皮带轮尺寸规格表
第1张图看懂之后，下面我们就要引出第二个概念了，也就是spb型皮带轮尺寸的问题。
spb型皮带轮有1、2、3、4、5、6、8和10这8种槽型可选，同时没种槽型还有30种左右不同的规格可以选择。
如果仔细算起来，spb型皮带轮竟然有200多种尺寸规格可供选择。
我们不可能把每种规格都拿出来介绍，就以spb型5槽皮带轮来举例，下面我们看第2张图片。
通过图片我们可以发现，spb型5槽皮带轮有28种规格，每种规格的型号名称、节圆、外径和孔径都不一样。
所以我们帛扬每次在跟企业确认型号规格时，都需要沟通
好几次，避免选型出现问题。
看到这里，相信大家对于b 型皮带轮尺寸已经有了一个基本的认识，如果还需要了解更多产品相关知识，或需要采购b型皮带轮，可以联系我们。
皮带轮选型技术参数
皮带轮选型技术参数皮带轮是一种常用的传动元件，广泛应用于各种机械设备中。
选型皮带轮时需要考虑多种技术参数，下面将详细介绍这些参数及其影响因素。
1.带轮直径：带轮直径是指皮带轮的直径尺寸，直接影响皮带的工作性能。
较大的直径可以提高皮带的接触面积，减小了压力，降低了磨损，同时也能提高传动效率。
但是较大的直径也会增加制造成本和空间占用。
2.轮缘高度：轮缘高度是指皮带轮的边缘高度。
较高的轮缘可以防止皮带侧移，提高传动稳定性。
但是轮缘高度过高会增加制造成本，同时也会增加摩擦。
3.轮缘宽度：轮缘宽度是指皮带轮边缘到中心的宽度。
较大的轮缘宽度可以提高皮带的接触面积，增加传动效率。
但是轮缘宽度过大会增加制造成本，增加空间占用。
4.轮毂宽度：轮毂宽度是指皮带轮中心部分的宽度。
较大的轮毂宽度可以提高皮带轮的刚性，减小变形，增加传动精度。
但是轮毂宽度过大会增加制造成本，增加空间占用。
5.轮毂孔径：轮毂孔径是指皮带轮中心部分的孔径尺寸。
轮毂孔径需要与轴的尺寸匹配，提高安装精度。
轮毂孔径的选取要根据具体的轴尺寸和安装要求来确定。
6.轮缘倾角：轮缘倾角是指皮带轮的倾斜程度。
较大的轮缘倾角可以提高皮带的传动效果，减小滑移现象。
但是轮缘倾角过大会增加制造成本，增加空间占用。
7.材质：皮带轮的材质需要具有足够的强度和耐磨性。
常见的材质有铸铁、钢制等。
材质的选取要考虑实际工作环境和传动功率等因素。
8.平衡质量等级：皮带轮需要进行动平衡校正，以确保传动的平稳运行。
平衡质量等级是指平衡质量的标准，常见的等级有G2.5、G6.3等。
平衡质量等级的选取要根据具体的传动要求和平衡要求来确定。
9.表面处理：皮带轮的表面处理通常包括镀锌、喷塑、电泳等，可以提高皮带轮的耐腐蚀性和美观性。
表面处理的选取要根据具体的工作环境和美观要求来确定。
以上就是选型皮带轮时需要考虑的一些技术参数。
在选型时需要综合考虑传动要求、机械性能、工作环境等因素，选择适合的皮带轮，以确保传动的可靠性和效率。

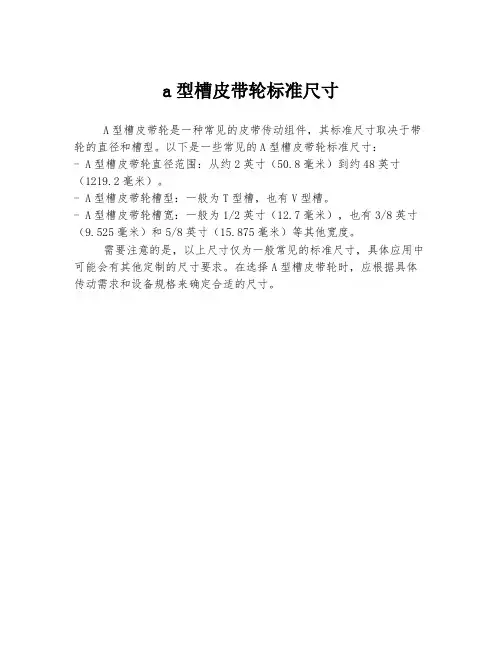

a型槽皮带轮标准尺寸
a型槽皮带轮标准尺寸
A型槽皮带轮是一种常见的皮带传动组件，其标准尺寸取决于带轮的直径和槽型。
以下是一些常见的A型槽皮带轮标准尺寸：
- A型槽皮带轮直径范围：从约2英寸（50.8毫米）到约48英寸（1219.2毫米）。
- A型槽皮带轮槽型：一般为T型槽，也有V型槽。
- A型槽皮带轮槽宽：一般为1/2英寸（12.7毫米），也有3/8英寸（9.525毫米）和5/8英寸（15.875毫米）等其他宽度。
需要注意的是，以上尺寸仅为一般常见的标准尺寸，具体应用中可能会有其他定制的尺寸要求。
在选择A型槽皮带轮时，应根据具体传动需求和设备规格来确定合适的尺寸。
皮带轮标准尺寸及型号
皮带轮标准尺寸及型号
皮带轮标准尺寸及型号有多种，常见的包括A、B、C、D、E、O六种型号。
不同型号的皮带轮的背宽、高度与顶度大小都不同，因此也有不同的槽型。
以下是部分皮带轮标准尺寸：
1.A型皮带轮的宽度为125mm，高度为9mm，页端宽度为13mm，厚度为8mm。
2.B型皮带轮的宽度为165mm，高度为11mm，顶端宽度为17mm，厚度为
10.5mm。
3.C型皮带轮宽度为22mm，高度为14mm，顶端宽度22mm，厚度为13.5mm。
4.D型皮带轮的宽度为21.5mm，宽度为19mm，顶端宽度21.5mm。
5.E型皮带轮的宽度为38mm，高度为25.5mm，顶端宽度38mm。
以上数据仅供参考，具体尺寸可能会因不同厂家和不同应用场合而有所差异。
在选择皮带轮时，应根据具体的应用需求和设备要求来选择合适的型号和尺寸。
此外，皮带轮还有不同的槽型，这些槽型也是根据皮带轮的尺寸和用途来设计的。
皮带轮的槽型对于传动效率和皮带寿命都有很大的影响，因此在选择皮带轮时也需要考虑其槽型是否合适。
c型皮带轮标准尺寸
c型皮带轮标准尺寸
C型皮带轮是一种常见的传动装置，广泛应用于各种机械设备中。
其标准尺寸根据不同的型号和规格而有所不同。
以下是C型皮带轮的一些常见标准尺寸：
1. 皮带轮的槽角：C型皮带轮的槽角根据其直径和槽数而有所不同。
一般来说，小型皮带轮的槽角为30°，中型皮带轮的槽角为35°，大型皮带轮的槽角为40°。
2. 皮带轮的直径：C型皮带轮的直径通常在10mm到500mm之间。
不同直径的皮带轮适用于不同的机械设备和传动需求。
3. 皮带轮的宽度：C型皮带轮的宽度通常在5mm到200mm之间。
宽度决定了皮带轮的承载能力和使用寿命。
4. 皮带轮的槽数：C型皮带轮的槽数根据其直径和转速而有所不同。
一般来说，小型皮带轮的槽数较少，大型皮带轮的槽数较多。
5. 皮带轮的转速：C型皮带轮的转速取决于其直径、宽度、槽数以及传动系统的需求。
一般来说，大型皮带轮适用于低速传动，小型皮带轮适用于高速传动。
6. 皮带轮的材料：C型皮带轮通常采用铸铁、铸钢、铝合金等材料制造。
不同材料适用于不同的工作环境和传动需求。
7. 皮带轮的精度：C型皮带轮的精度取决于其制造工艺和材料质量。
一般来说，高精度皮带轮具有更长的使用寿命和更好的传动性能。
总之，C型皮带轮的标准尺寸包括槽角、直径、宽度、槽数、转速、材料和精度等方面。
这些尺寸需要根据具体的机械设备和传动需求进行选择和调整。
生产用皮带轮尺寸总汇表(风机)
3101
9-26-9C
90
4-45KW
1700
4-73-8＃箱体
C5
65-315
60-360
Y9-35-10#
左45
4-37KW
1700
D式改C式
C4
250
290
2005/8/30
3150
Y9-38-8C
180
4-30KW
9-38-9＃箱体
C3
270
250
Y8-39-9C
右90
4-75KW
9-35-8＃箱体
C4
290传动
320电机
2005.7.30
3832
GD30-7C
4-4KW
1450
Y5-47-5#枕式，450
B2
135
135
2005-11-8
1502
GD30-10#
6-7.5KW
960
Y5-47-6#枕式，主轴680
B3
175
175
2005/6/2
GD30-12＃
4-15KW
1450
1848
Y5-47-6C
135
4-7.5KW
2100
Y5-47-6＃枕式
B3
150
220
2005-11-13
1745
Y5-47-8C
90
4-22KW
1820
9-38-8＃箱体
C3
295
235
Y5-47-9C
90
4-45KW
1900
4-73-8＃箱体，主轴
C4
320
250
Y5-47-11C
b型皮带轮尺寸规格
B型皮带轮尺寸规格1. 介绍B型皮带轮是一种常见的传动装置，用于传递动力和扭矩。
它通常由金属材料制成，具有特定的尺寸规格。
本文将详细介绍B型皮带轮的尺寸规格，包括直径、宽度、孔径等方面的要求和标准。
2. B型皮带轮的尺寸参数B型皮带轮的尺寸规格包括以下几个参数：2.1 直径B型皮带轮的直径是指轮辋外侧到轮辋外侧的距离。
根据不同的应用需求，直径可以有多个规格可选，常见的直径大小包括：80mm、100mm、120mm等。
直径的选择应根据传动装置的功率、转速等因素进行合理匹配，以确保传动效果和寿命。
2.2 宽度B型皮带轮的宽度是指轮辋的宽度，也称为带宽。
宽度的选择应根据传动装置所使用的皮带的宽度来确定，确保皮带能够紧密贴合在轮辋上，从而有效传递动力。
常见的宽度规格包括：30mm、40mm、50mm等。
2.3 孔径B型皮带轮的孔径是指中心孔的直径，用于安装在轴上。
孔径的大小应与传动装置轴的直径相匹配，以确保皮带轮能够正确安装在轴上，并能够稳定传递动力。
常见的孔径规格有：10mm、12mm、15mm等。
2.4 齿数B型皮带轮的齿数是指轮辋上的齿的数量。
齿数的选择应根据传动装置的需求来确定，以实现所需的传动比。
常见的齿数规格有：16齿、20齿、24齿等。
2.5 其他参数除了上述主要尺寸参数外，B型皮带轮还可能包括其他一些附加参数，如轮辋的材料、齿型、齿距等。
这些参数的选择应根据具体的应用需求和设计要求来确定，以确保传动装置的性能和可靠性。
3. B型皮带轮尺寸规格的标准B型皮带轮的尺寸规格通常遵循国际标准，如ISO 4183。
这些标准规定了B型皮带轮的尺寸范围、公差、材料要求等，以确保产品的互换性和可靠性。
根据ISO 4183标准，B型皮带轮的直径范围为80mm到355mm，宽度范围为20mm到180mm，孔径范围为10mm到100mm。
公差和材料要求等细节可根据具体的产品标准进行确定。
此外，不同国家和地区可能还有各自的标准和规范，用于指导和监督B型皮带轮的生产和应用。
V皮带轮规格型号
V（一）皮带轮规格型号槽型槽数节径范围（mm) 锥孔轴径范围(mm) SPZ 1,2,3,4,5,6 63--630 1108--3535 10--90SPA1,2,3,4,5,6 63--630 1108--3535 10--90SPB 1,2,3,4,5,6,8,1100--1000 1610--5050 14--125SPC 3.4.5.6.8.10,12 212--1250 2517--5050 25--125槽型尺寸槽型SPZ SPA SPB SPC带宽10 13 17 22b1(mm) 9.7 12.7 16.3 22bw (mm) 8.5 11 14 19c (mm) 2 2.8 3.5 4.8e (mm) 12+/-0.3 15+/-0.3 19+/-0.4 25.5+/-0.5f (mm) 8+/-0.6 10+/-0.6 12.5+/-0.8 17+/-1t min (mm) 11 14 18 24 Da=dw+ (mm) 4 5.6 7 9.6a = 34°63--80 80--118 132--190 224--315a = 38°>80 >118 >190 >315dw min 63 90 140 224b2的尺寸n SPZ SPA SPB SPC1 16 20 252 28 35 443 40 50 63 854 52 65 82 110.55 64 80 101 1366 95 120 161.58 158 212.510 263.5三角带的选择及使用三角带在机械中应用广泛。
化的三角带断面呈梯形，整圈无接头，分为O型、A型、B型、C型、D型、E型等多种型号，从O型到E型三角带剖面面积逐渐增大。
选择三角带型号应该根据所传递的功率以及皮带的速度来决定的，把这些知识搞懂，将会对您的生产带来不少的益处！ 1. 选准型号选取的型号应与选用的三角带相适应，否则三角带在皮带轮槽内会出现不正常的情况。
三角带带轮、轮槽尺寸
三角带轮、轮槽尺寸
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。
3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。
4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。
活络三角带小皮带轮最小直径d min(毫米)
活络三角带单根胶带所能传递的功率P0
(千瓦)
注：P0值尚无可靠资料，表中数值仅供参考。
活络三角胶带带轮见三角带带轮部分。
三角胶带带轮最小直径 d min (毫米)
三角带轮的计算直径
注：++——优先选用， +——可以选用。
三角带轮材料
1.铸铁，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场
合或带轮速度较高时，可用HT20——40。
三角胶带型号及截面尺寸（按GB1171——74
）。
皮带轮常用尺寸
三角带的型号和角度国家标准规定了三角皮带的型号有O、A、B、C、D、E、F七种型号，相应的皮带轮轮槽角度有三种34°、36°、38°，同时规定了每种型号三角带对应每种轮槽角度的小皮带轮的最小直径，但大皮带轮未作规定。
皮带轮的槽角分34度、36度、38度，具体的选择要根据带轮的槽型和基准直径选择；皮带轮的槽角跟皮带轮的直径有关系,不同型号的皮带轮的槽角在不同直径范围下的推荐皮带轮槽角度数如下：O型皮带轮在带轮直径范围在50mm～71mm时为34度；在71mm～90mm时为36度， >90mm时为38度； A型皮带轮在带轮直径范围在71mm～100mm时为34度，100mm～125mm时为36度；>125mm时为38度； B型皮带轮在带轮直径范围在 125mm～160mm时为34度；160mm～200mm 时为36度，>200mm时为38度； C型皮带轮在带轮直径范围在200mm～250mm 时为34度，250mm～315mm时为36度，>315mm时为38度；D型皮带轮在带轮直径范围在 355mm～450mm时为36度，>450mm时为38度；E型 500mm～630mm时为36度，>630mm时为38度。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C 型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
锥套式皮带轮标准尺寸表
锥套式皮带轮标准尺寸表锥套式皮带轮是一种广泛应用于机械传动领域的零部件，其标准尺寸表是确保皮带轮在设计和使用过程中保持一致性和互换性的重要依据。
下面将详细说明锥套式皮带轮的标准尺寸表：一、锥套式皮带轮的组成锥套式皮带轮主要由锥套、皮带轮本体和螺栓等组成。
其中，锥套是连接皮带轮本体和螺栓的重要部件，它具有锥度，可以方便地将皮带轮本体和螺栓连接在一起。
二、锥套式皮带轮的标准尺寸1.锥套的尺寸锥套的尺寸主要包括大端直径和小端直径。
大端直径用于确定皮带轮的承载能力，小端直径则用于确定锥套的安装位置。
在标准尺寸表中，锥套的大端直径通常以“D1”表示，小端直径通常以“D2”表示。
2.皮带轮本体的尺寸皮带轮本体的尺寸主要包括直径、宽度和厚度。
直径是皮带轮的一个重要参数，它决定了皮带轮的转速和承载能力。
宽度和厚度则用于确定皮带轮的刚度和稳定性。
在标准尺寸表中，皮带轮的直径通常以“d”表示，宽度通常以“B”表示，厚度通常以“H”表示。
3.螺栓的尺寸螺栓是连接锥套和皮带轮本体的关键部件，其尺寸主要包括直径和长度。
直径用于确定螺栓的强度和承载能力，长度则用于确定螺栓的安装位置。
在标准尺寸表中，螺栓的直径通常以“d1”表示，长度通常以“L”表示。
三、锥套式皮带轮的标准参数除了尺寸之外，锥套式皮带轮的标准参数还包括锥度、齿数、环缝尺寸等。
这些参数对于确定皮带轮的性能和适用范围具有重要意义。
1.锥度锥度是指锥套和皮带轮本体之间的角度，它的大小决定了锥套和皮带轮本体之间的配合松紧程度。
在标准尺寸表中，锥度通常以“TAN θ”表示，其中θ为锥度的角度。
2.齿数齿数是皮带轮上齿的数量，它决定了皮带轮的传动效率和噪音水平。
在标准尺寸表中，齿数通常以“Z”表示。
3.环缝尺寸环缝尺寸是指锥套和皮带轮本体之间的间隙大小，它决定了皮带轮的制造精度和使用性能。
在标准尺寸表中，环缝尺寸通常以“S”表示。
四、锥套式皮带轮的标准尺寸表的应用锥套式皮带轮的标准尺寸表主要用于机械传动领域的设计和制造过程中。
三角皮带轮型号尺寸表【免费下载】
皮带传动是一种简单高效的传动方式，皮带轮是一种重要机械配件，在其损坏或发生故障对其更换时，必须要了解三角皮带轮的规格型号。
三角皮带轮的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，每种型号的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的型号，欧标锥套皮带轮有四种型号：SPZ型、SPA型、SPB型、SPC型。
三角皮带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B 型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
对应尺寸(宽*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
三角带轮知识
三角型皮带轮规格型号 (1)槽型尺寸 (1)三角带的选择及使用 (2)皮带轮传动的设计 (4)三角型皮带轮规格型号槽型槽数节径范围（mm) 锥孔轴径范围(mm) SPZ 1,2,3,4,5,6 63--630 1108--3535 10--90 SPA 1,2,3,4,5,6 63--630 1108--3535 10--90 SPB 1,2,3,4,5,6,8,10 100--1000 1610--5050 14--125 SPC 3.4.5.6.8.10,12 212--1250 2517--5050 25--125槽型尺寸槽型SPZ SPA SPB SPC带宽10 13 17 22b1(mm) 9.7 12.7 16.3 22bw (mm) 8.5 11 14 19c (mm) 2 2.8 3.5 4.8e (mm) 12+/-0.3 15+/-0.3 19+/-0.4 25.5+/-0.5f (mm) 8+/-0.6 10+/-0.6 12.5+/-0.8 17+/-1t min (mm) 11 14 18 24Da=dw+ (mm) 4 5.6 7 9.6a = 34°63--80 80--118 132--190 224--315a = 38°>80 >118 >190 >315dw min 63 90 140 224b2的尺寸n SPZ SPA SPB SPC1 16 20 252 28 35 443 40 50 63 854 52 65 82 110.55 64 80 101 1366 95 120 161.58 158 212.510 263.5三角带的选择及使用标准化的三角带断面呈梯形，整圈无接头，分为O型、A型、B型、C型、D 型、 E型等多种型号，从O型到E型三角带剖面面积逐渐增大。
选择三角带型号应该根据所传递的功率以及皮带的速度来决定的，把这些知识搞懂，将会对您的生产带来不少的益处！1. 选准型号选取的型号应与选用的三角带相适应，否则三角带在皮带轮槽内会出现不正常的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带轮型号及尺寸
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展
皮带轮规格有哪些
皮带轮多为三角皮带，国家皮带轮的规格分为A、B、C、D、E、O等型号，都是按照皮带轮的背宽和高的不同尺寸来决定的A、B、C、D、E、O不同型号的皮带轮的背宽、高度与顶度大小都不同，因此也有不同的槽型，A型皮带轮的宽度为12.5mm，高度为9mm，顶端宽度为13mm，厚度为8mm；B型皮带轮的宽度为16.5mm，高度为11mm，顶端宽度为17mm，厚度为10.5mm；C型皮带轮宽度为22mm，高度为14mm，顶端宽度为22mm，厚度为13.5mm；D型皮带轮的宽度为21.5mm，宽度为19mm，顶端宽度为21.5mm，宽度为19mm；E型皮带轮的宽度为38mm，高度为25.5mm，顶端宽度为38mm，厚度为25.5mm；O型皮带轮的宽度为10mm，高度为6mm。
不同的皮带轮的型号也不同，主要分为普通型、普通加强型、窄V带和强力窄V带。
其中普通型包含A、B、C、D、E、O、3V、5V、8V，普通加强型包括AX、CX、DX、EX、3VX、5VX、8VX，窄V带包括SPZ、SPA、SPB、SPC，强力窄V带包括XPA、XPB、XPC。
皮带轮型号尺寸
不同型号的皮带轮尺寸也不同，一般的皮带轮轮槽角度分别为34度、36度、38度三种。
O型皮带轮的带轮半径范围在25mm~35.5mm时为34度；在35.5mm~45mm时
为36度，大于45mm时为38度；A型皮带轮的带轮半径范围在35.5mm~50mm时为34度，50mm~62.5mm时为36度；大于62.5mm时为38度；B型皮带轮的带轮半径范
围在62.2mm~80mm时为34度，80mm~100mm时为36度，大于100mm时为38度；C型皮带轮的带轮半径范围在100mm~125mm时为34度，125mm~157.5mm时为34度，125mm~157.5mm时为36度，大于157.5mm时为38度；D型皮带轮的带轮半径范围在157.5mm~225mm时为36度，大于225mm时为38度；E型皮带轮的带轮半径范围在250mm~315mm时为36度，大于315mm时为38度。
皮带轮相比于其他传送更加稳定、噪音更小、振动幅度也更小，因其结构简单因此调整更为方便，所以在许多远距离传送的场所都能见到皮带轮。
在购买和安装皮带轮时应仔细检查，确保皮带轮的表面没有刮花的现象，并且保证皮带轮的各项尺寸严格符合标准，不论是在安装还是拆卸方面都应遵守相关的注意事项，同时保证皮带轮的干燥及清洁程度。
