Multisim电路仿真实验报告

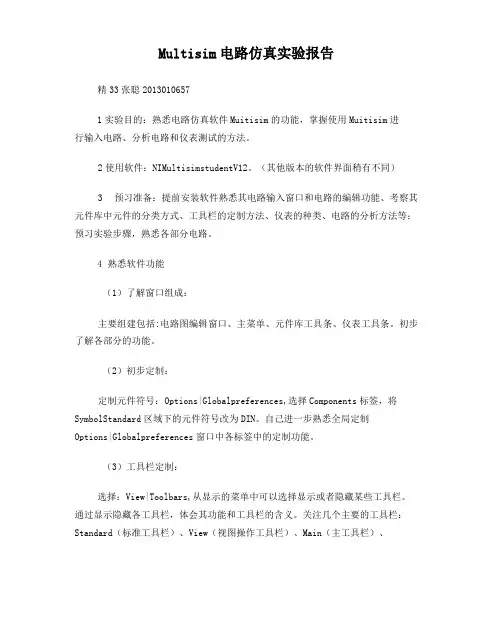

Multisim电路仿真实验报告精33张聪20130106571实验目的：熟悉电路仿真软件Muitisim的功能，掌握使用Muitisim进行输入电路、分析电路和仪表测试的方法。

2使用软件：NIMultisimstudentV12。

（其他版本的软件界面稍有不同）3预习准备：提前安装软件熟悉其电路输入窗口和电路的编辑功能、考察其元件库中元件的分类方式、工具栏的定制方法、仪表的种类、电路的分析方法等；预习实验步骤，熟悉各部分电路。

4熟悉软件功能（1）了解窗口组成：主要组建包括:电路图编辑窗口、主菜单、元件库工具条、仪表工具条。

初步了解各部分的功能。

（2）初步定制：定制元件符号：Options|Globalpreferences,选择Components标签，将SymbolStandard区域下的元件符号改为DIN。

自己进一步熟悉全局定制Options|Globalpreferences窗口中各标签中的定制功能。

（3）工具栏定制：选择：View|Toolbars,从显示的菜单中可以选择显示或者隐藏某些工具栏。

通过显示隐藏各工具栏，体会其功能和工具栏的含义。

关注几个主要的工具栏：Standard（标准工具栏）、View（视图操作工具栏）、Main（主工具栏）、Components（元件工具栏）、Instruments（仪表工具栏）、Virtual（虚拟元件工具栏）、Simulation（仿真）、Simulationswitch（仿真开关）。

（4）Multisim中的元件分类元件分两类：实际元件（有模型可仿真，有封装可布线）、虚拟元件（有模型只能仿真、没有封装不能布线）。

另有一类只有封装没有模型的元件，只能布线不能仿真。

在本实验中只进行仿真，因此电源、电阻、电容、电感等使用虚拟元件，二极管、三极管、运放和其他集成电路使用实际元件。

元件库的结构：元件库有三个：Masterdatabase（主库）、Corporatedatabase （协作库）和Userdatabase（用户库）。

电路仿真实验报告

Multisim模拟电路仿真实验1.实验目的（1）学习用Multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

2.实验内容实验19-1 基本单管放大电路的仿真研究（2）静态工作点理论上，由V E=1.2V得：I E=V E/(R E1+R E2)=1mA，I B=I E/(β+1)=16.39uA，I C=βI B=0.9836mA；U CE=Vcc- I C*Rc-V E=7.554V。

实测值I B =13.995uA，Ic=0.9916mA，U CE=7.521V；相对误差分别为14.63%，0.817%，0.438%（3）电压放大倍数理论值r be=1.886kΩ，Au=-14.0565实测值Au=-13.8476，相对误差1.486%（4）波特图观察电压放大倍数为Au=-13.8530，下限截止频率为17.6938Hz，上限截止频率为18.07MHz，带宽为18.07MHz。

（5）用交流分析功能测量幅频和相频特性。

（6）加大输入信号强度，观测波形失真情况。

失真度为31.514%（7）测量输入电阻、输出电阻。

测输入电阻：U rms=1.00mV，I rms=148nA，则输入电阻R i= U rms/I rms=6.757kΩ;测输出电阻：空载时U oO=14.0mV，带载时U oL=10.6mV，R L=10kΩ，则输出电阻R o=(U oO/U oL-1)* R L =3.208kΩ(8) 将R E1去掉，R E2=1.2kΩ，重测电压放大倍数，上下限截止频率及输入电阻，对比说明R E1对这三个参数的影响。

测得放大倍数Au=-95.2477，下限截止频率为105.7752Hz，上限截止频率为18.9111MHz，带宽为18.9110MHz，输入电阻R i=1.859kΩ。

由表易知，去掉R E1后电压放大倍数变大；上下截止频率都略有增加，通频带变宽；输入电阻变小。

Multisim三相电路仿真实验

实验六三相电路仿真实验一、实验目的1、熟练运用Multisim 正确连接电路，对不同联接情况进行仿真；2、对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结；3、加深对三相四线制供电系统中性线作用的理解。

4、掌握示波器的连接及仿真使用方法。

5、进一步提高分析、判断和查找故障的能力。

二、实验仪器1．PC 机一台 2．Multisim 软件开发系统一套三、实验要求1．绘制出三相交流电源的连接及波形观察２.学习示波器的使用及设置。

3．仿真分析三相电路的相关内容。

４.掌握三瓦法测试及二瓦法测试方法四、原理与说明1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。

这种联接方式的特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。

2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。

这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。

3、电流、电压的“线量”与“相量”关系测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。

画仿真图时要注意。

负载对称星形联接时，线量与相量的关系为：（1）P L U U 3= （2）P L I I =负载对称三角形联接时，线量与相量的关系为：（1）P L U U = （2）P LI I 3=4、星形联接时中性线的作用三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。

中性线的作用是能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。

如果中性线断开，这时线电压仍然对称，但每相负载原先所承受的对称相电压被破坏，各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。

五、实验内容及参考实验步骤（一）、建立三相测试电路如下：图1 三相负载星形联接实验电路图1．接入示波器：测量ABC三相电压波形。

并在下表中绘出图形。

Timebase：_________/DIV 三相电压相位差：φ=__________。

Multisim电路仿真实验报告（实验1.2）

Multisim电路仿真实验报告（实验1.2）实验⼀1.电路图
1
2
电容c1和电阻R2交换后
3. 逻辑分析仪和字信号发⽣器的使⽤
实验⼆
1.
静态⼯作点分析
IBQ=12.954uA ICQ=2.727mA
结合电路图可知：UBQ=3.39196V,UCQ=6.54870V,所以三极管的放⼤倍数：β= ICQ/IBQ =210
2.估算出该电路的放⼤倍数Av
从仿真结果中得到：
Uo=1.94895V, Ui=0.014V.
从⽽估算出该电路的放⼤倍数：Av=139
对两电路的带负载能⼒进⾏⽐较
3.1
由以上两个仿真图可知，放⼤电路2⽐放⼤电路1带负载能⼒更强。

⽽放⼤电路的带负载能⼒受其输出电阻影响，输出电阻越⼩，带负载能⼒越强。

由后⾯的计算可知放⼤电路2的输出电阻更⼩，因⽽其带负载能⼒⽐放⼤电路1强。

因此仿真实验结果符合理论要求。

3.2 对电路1和2分别作温度扫描分析
3.3 测试电路1和2
的输⼊和输出阻抗
电路1
输⼊电阻的测试电路图及测试结果
电路1输出电阻的测试电路图及测试结果由以上实验结果算出电路1的输⼊阻抗1264kΩ,输出阻抗为1.92kΩ
电路2
输⼊电阻的测试电路图及测试结果
电路2输出电阻的测试电路图及测试结果
由以上实验结果算出电路1的输⼊阻抗5.9kΩ,输出阻抗为4.8Ω
放⼤电路1是放⼤电路2的电流串联负反馈形式，电流串联负反馈的作⽤是增⼤输⼊输出电阻。

实验十、基于multisim数字电路仿真实验

南昌大学实验报告学生姓名：罗族学号: 6103413001 专业班级：生医131班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验十、基于Multisim数字电路仿真实验一、实验目的1、掌握虚拟仪器库中关于测试数字电路仪器的使用方法，如数字信号发生器和逻辑分析仪的使用。

2、进一步了解Multisim仿真软件基本操作和分析方法。

二、实验原理从逻辑分析仪中可以得出74LS138的八个输出端每次输出时，只有一个为低电平，其余为高电平。

字发生器三个输出端信号以‘000-111’二进制循环输入到138的三个输入端ABC。

通过74LS138的真值表可以得出每次八个输出端只有一个低电平，其余七个输出高电平，该结果与逻辑分析仪的显示结果一致，从而通过数字信号发生器与逻辑分析仪可测试得出74LS138译码器逻辑功能三、实验设备Multisim虚拟仪器中的74Ls138，字发生器，逻辑分析仪。

四、实验内容用数字信号发生器和逻辑分析仪测试仪74LS138译码器逻辑功能自拟实验步骤，记录实验结果并进行整理分析。

五、实验步骤1．按设计好的电路连接电路，如图1所示图 12．在Multisim工作区中点击‘字发生器’，在字生器中选择‘循环‘控制，设置中选用上数序计数器，显示类型为二进制，频率为1kHz.图 23．运行仿真电路，点击‘逻辑分析仪’观察74LS138输出的信号变化，运行仿真后，在逻辑分析仪中可观察到输出信号的变化波形以及输入信号波形变化。

六、实验结果及数据分析图 3七、实验总结：通过这次实验了解了虚拟仪器库中关于测试数字电路仪器的使用方法，如数字信号发生器和逻辑分析仪的使用。

进一步了解Multisim仿真软件基本操作和分析方法。

multisim使用及电路仿真实验报告_范文模板及概述

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

Multisim模拟电路仿真实验报告

一、实验目的1.认识并了解Multisim的元器件库；2.学习使用Multisim绘制电路原理图；3.学习使用Multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】1.仿真电路如图所示。

2.修改参数，方法如下：双击三极管，在Value选项卡下单击EDIT MODEL；修改电流放大倍数BF为60，其他参数不变；图中三极管名称变为2N2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1% 或更小。

三、数据计算1.由表中数据可知，测量值和估算值并不完全相同。

可以通过更精细地调节滑动变阻器，使V E更接近于1.2V.2.电压放大倍数测量值A u =−13.852985 ；估算值A u =−14.06 ；相对误差=−13.852985−(−14.06)−14.06×100% =−1.47%由以上数据可知，测量值和估算值并不完全相同，可能的原因有：1) 估算值的计算过程中使用了一些简化处理，如动态分析时视电容为短路，r be =300+(β+1)∙26I E等与仿真电路并不完全相同。

2) 仿真电路的静态工作点与理想情况并不相同，也会影响放大倍数。

3. 输入输出电阻验相同的原因外（不再赘述），还有：万用表本身存在电阻。

4.去掉R E1后，电压放大倍数增大，下限截止频率和上限截止频率增大，输入电阻减小。

说明R E1减小了放大倍数，增大了输入电阻。

四、感想与体会电子实验中，估算值与仿真值、仿真值与实际测量值往往并不完全一致。

在设计电路时可以通过估算得到大致的判断，再在电脑中进行仿真，最后再实际测量运行。

用电脑仿真是很必要的，一方面可以及早发现一些简单错误，防止功亏一篑，另一方面还可以节省材料和制作时间。

但必须考虑实际测量与仿真的不同之处，并应以实测值为准。

multisim仿真电路

四、实验内容
1.输入和逻辑状态判断电路的测试
1)调节逻辑电平测试器的被测电压（输入直流电压）为低电平（VL<0.8v）用数字万用表测逻辑状态判断电路输出电平。
2）调节逻辑电平测试器的被测电压（输入直流电压）为高电平（VH>3.5v）用数字万用表测逻辑状态判断电路输出电平。
2.音响声调产生电路
1）逻辑电平测试器的被测电压为低电平（VL<0.8v）用示波器观察、记录音响声调产生电路输出波形，用频率计测量振荡频率f.
四、实验内容及步骤
1．场效应管共源放大器的调试
(1)连接电路。按图1连接好电路，场效应管选用N沟道消耗型2N3370，静态工作点的设置方式为自偏压式。直流稳压电源调至12V。
图1
2.测量静态工作点
将输入端短接（图2），并测量此时的 Vg、Vs、VD、，填入下表1
静态工作点：
1.006V
39.355nV
1）输入电阻测量：先闭合开关S1(R2=0)，输入信号电压Vs，测出对应的输出电压，然后断开S1，测出对应的输出电压，因为两次测量中和是基本不变的，所以
,测得 =134.137mV， =67.074mV,
仿真结果如下图4：
2）输出电阻测量:在放大器输入端加入一个固定信号电压Vs，分别测量当已知负载RL断开和接上的输出电压和。则 ,由于本实验所用的场效应管必须接入很大的负载才能达到放大效果，因此此方法不适合用来测量本实验输出电阻效果不太好，仿真结果如下图5 =66.8mV, =125mV .
38.328
43.36
35
40
45
50
55
60
65
47.847
51.875
55.507

multisim实验四实验报告

multisim实验四实验报告仲恺农业⼯程学院实验报告纸__⾃动化学院_（院、系）__⼯业⾃动化__专业__144_班_电⼦线路计算机仿真课程实验四：触发器及其应⽤仿真实验⼀、实验⽬的1.掌握集成JK触发器和D触发器的逻辑功能及其使⽤⽅法。

2.熟悉触发器之间相互转换的设计⽅法。

3.熟悉Multisim中逻辑分析仪的使⽤⽅法。

⼆、实验设备PC机、Multisim仿真软件。

三、实验内容1.双JK触发器74LS112逻辑功能测试（1）创建电路创建如下图所⽰电路，并设置电路参数。

图4-1 74LS112逻辑功能测试（2）仿真测试①J1和J5分别74LS112的异步复位端输⼊，J2和J4分别为J、K数据端输⼊，J3为时钟端输⼊，X1和X2指⽰74LS112的输出端Q和Q_的状态。

②异步置位和异步复位功能测试。

闭合仿真开关拨动J1为“0”、J5为“1”，其他开关⽆论为何值，则74LS112被异步置“1”，指⽰灯X1亮，X2灭。

理解异步置位的功能。

拨动J1为“1”、J5为“0”，其他开关⽆论为何值，则74LS112被异步清“0”，指⽰灯X1灭，X2灭，理解异步复位的功能。

③74LS112逻辑功能测试⾸先拨动J1和J5，设定触发器的初态。

接着，拨动J1和J5均为“1”，使74LS112处于触发器⼯作状态。

然后，拨动J2-J4，观察指⽰灯X1和X2亮灭的变化，尤其注意观察指⽰灯令亮灭变化发⽣的时刻，即J3由“1”到“0”变化的时刻，从⽽掌握下降沿触发的集成边沿JK触发器的逻辑功能。

如下图所⽰：图4-2 JK触发器逻辑功能测试设定触发器的初态为Q = 1。

将J2置1后，再将J3置1，可以观察到此时触发器状态并⽆改变。

将J3清0，观察到输出Q = 1。

同样的，将J2清0，同时将J4置1，在J3由1->0的时刻，可以观察到Q = 0。

2.JK触发器构成T触发器（1）创建电路创建如图所⽰电路，并设置电路参数。

图4-3 74LS112构成T触发器（2）仿真测试①闭合仿真开关。

两级放大电路Multisim仿真试验报告

两级放大电路Multisim仿真试验报告
一、实验目的
1、掌握多级放大电路静态工作点的调整与测试方法
2、学会放大器频率特性的测量方法
3、了解放大器的失真及消除方法
4、掌握两级放大电路放大倍数的测量方法和计算方法
5、进一步掌握两级放大电路的工作原理
二、实验仪器
1、示波器
2、数字万用表
3、函数信号发生器
4、直流电源
三、预习报告
1、电路连接如图
2、静态工作点的调节
先调节第一级放大电路的静态工作点，再调节第二级，过程如下：
第一级的失真波形
第一级最大不失真输出波形
第二级的失真波形
第一级与二级最大不失真输出波形
静态工作点数据记录
电压放大倍数
Au1≈3 Au2≈100 Au=Au1*Au2=300
f(Hz) 50 100 250 500 1000 2500 5000 10000 20000
Uo(mV ) RL=∞231 430 766 925 983 1001 1004 1004 1003 RL=3K 142 265 508 640 693 711 713 714 713
〔此文档局部内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，
供参考，感谢您的配合和支持〕。

动态电路仿真实验报告

一、实验目的1. 掌握使用Multisim软件进行动态电路仿真的基本方法。

2. 理解并验证一阶、二阶动态电路的基本特性。

3. 分析电路参数对动态电路响应的影响。

4. 通过仿真实验，加深对动态电路理论知识的理解。

二、实验原理动态电路是指电路中元件的参数（如电阻、电容、电感等）随时间变化的电路。

动态电路的特性主要取决于电路的结构和元件参数。

本实验主要研究一阶和二阶动态电路的响应特性。

三、实验仪器1. PC机一台2. Multisim软件四、实验内容1. 一阶动态电路仿真（1）搭建RC电路使用Multisim软件搭建一个RC电路，电路参数如下：R=1kΩ，C=1μF。

将电路连接到函数信号发生器上，输出一个5V的方波信号。

（2）仿真分析① 零输入响应：将电容C的初始电压设为5V，观察电容电压uc随时间的变化情况，并记录时间常数τ。

② 零状态响应：将电容C的初始电压设为0V，观察电容电压uc随时间的变化情况，并记录时间常数τ。

③ 完全响应：将电容C的初始电压设为5V，观察电容电压uc随时间的变化情况，并记录时间常数τ。

2. 二阶动态电路仿真（1）搭建RLC电路使用Multisim软件搭建一个RLC电路，电路参数如下：R=1kΩ，L=1mH，C=1μF。

将电路连接到函数信号发生器上，输出一个5V的方波信号。

（2）仿真分析① 零输入响应：将电感L的初始电流设为5A，观察电感电流iL随时间的变化情况，并记录时间常数τ。

② 零状态响应：将电感L的初始电流设为0A，观察电感电流iL随时间的变化情况，并记录时间常数τ。

③ 完全响应：将电感L的初始电流设为5A，观察电感电流iL随时间的变化情况，并记录时间常数τ。

五、实验结果与分析1. 一阶动态电路（1）零输入响应：电容电压uc随时间呈指数衰减，时间常数τ=1s。

（2）零状态响应：电容电压uc随时间呈指数增长，时间常数τ=1s。

（3）完全响应：电容电压uc随时间呈指数衰减和增长，时间常数τ=1s。

Multisim数字电路仿真实验报告

低频电子线路实验报告—基于Multisim的电子仿真设计班级：卓越（通信）091班姓名：杨宝宝学号：6100209170辅导教师：陈素华徐晓玲学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验一基于Multisim数字电路仿真实验一、实验目的1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，入网数字信号发生器和逻辑分析仪的使用。

2.进一步了解Multisim仿真软件基本操作和分析方法。

二、实验内容用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。

三、实验原理实验原理图如图所示：四、实验步骤1.在Multisim软件中选择逻辑分析仪，字发生器和74LS138译码器；学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器，控制方式为循环，设置为加计数，频率设为1KHz，并设置显示为二进制；点击逻辑分析仪设置频率为1KHz。

相关设置如下图学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：五、实验数据及结果逻辑分析仪显示图下图实验结果分析：由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平，其余为高电平.结合字发生器的输入，可知.在译码器的G1=1，G2A=0，G2B=0的情况下，输出与输入的关系如下表所示学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：当G1=1，G2A=0，G2B=0中任何一个输入不满足时，八个输出都为1六、实验总结通过本次实验，对Multisim的基本操作方法有了一个简单的了解。

仿真实验实训总结报告

一、引言随着科技的不断发展，仿真实验在教育教学、科研实践等领域得到了广泛应用。

本次实训旨在通过仿真实验，提高我们的实践能力、创新能力和团队协作能力。

以下是我对本次仿真实验实训的总结报告。

一、实训背景本次实训是在我国某高校电子信息工程专业的课程设置中进行的，旨在使学生了解仿真实验的基本原理、方法和步骤，提高学生的动手能力和创新能力。

实训过程中，我们主要使用了仿真软件Multisim进行电子电路仿真实验。

二、实训目标1. 掌握仿真软件Multisim的基本操作和功能；2. 熟悉电子电路仿真实验的基本步骤和流程；3. 通过仿真实验，提高自己的实践能力和创新能力；4. 培养团队协作精神，提高沟通与协作能力。

三、实训内容1. Multisim软件介绍及基本操作在实训过程中，我们首先学习了Multisim软件的基本操作和功能。

通过学习，我们掌握了以下内容：（1）软件界面及工具栏的使用；（2）电路元件的添加、编辑和删除；（3）电路仿真参数的设置；（4）仿真结果的查看和分析。

2. 电子电路仿真实验本次实训共进行了5个电子电路仿真实验，分别为：（1）放大电路仿真实验；（2）滤波电路仿真实验；（3）振荡电路仿真实验；（4）运算放大器电路仿真实验；（5）数字电路仿真实验。

在实验过程中，我们按照以下步骤进行：（1）根据实验要求，设计电路图；（2）添加电路元件，设置仿真参数；（3）运行仿真实验，观察仿真结果；（4）分析仿真结果，总结实验结论。

3. 团队协作与沟通在实训过程中，我们以小组为单位进行实验，每个小组由4名成员组成。

在实验过程中，我们充分发挥团队协作精神，共同解决问题，确保实验顺利进行。

同时，我们还加强了与指导老师的沟通，及时反馈实验过程中遇到的问题。

四、实训成果1. 理论知识方面：通过本次实训，我们对电子电路仿真实验的基本原理、方法和步骤有了更加深入的了解，为今后的学习和研究打下了坚实基础。

2. 实践能力方面：通过实际操作，我们提高了自己的动手能力，学会了如何运用仿真软件进行电子电路设计、分析和优化。

电脑模拟电路实验报告(3篇)

第1篇一、实验目的1. 理解电脑模拟电路的基本原理和组成；2. 掌握电脑模拟电路的仿真方法和技巧；3. 分析电脑模拟电路的性能指标，提高电路设计能力。

二、实验原理电脑模拟电路是指使用计算机软件对实际电路进行模拟和分析的一种方法。

通过搭建电路模型，可以预测电路的性能，优化电路设计。

实验中主要使用到的软件是Multisim。

三、实验内容及步骤1. 电路搭建以一个简单的RC低通滤波器为例，搭建电路模型。

首先，在Multisim软件中创建一个新的电路，然后按照电路图添加电阻、电容和电源等元件。

将电阻和电容的参数设置为实验所需的值。

2. 仿真设置在仿真设置中，选择合适的仿真类型。

本实验选择瞬态分析，观察电路在时间域内的响应。

设置仿真时间，本实验设置时间为0-100ms。

设置仿真步长，本实验设置步长为1μs。

3. 仿真运行点击运行按钮，观察仿真结果。

在Multisim软件的波形窗口中，可以看到电路的输入信号和输出信号随时间变化的曲线。

4. 数据分析分析仿真结果，观察电路的频率响应、幅度响应和相位响应。

本实验中，观察RC 低通滤波器的截止频率、通带增益和阻带衰减等性能指标。

5. 结果优化根据仿真结果，对电路参数进行调整，优化电路性能。

例如，可以通过调整电容值来改变截止频率，通过调整电阻值来改变通带增益。

四、实验结果与分析1. 频率响应通过仿真结果可以看出，RC低通滤波器的截止频率约为3.18kHz。

在截止频率以下，电路具有良好的滤波效果；在截止频率以上，电路的幅度衰减明显。

2. 幅度响应在通带内，RC低通滤波器的增益约为-20dB。

在阻带内，增益约为-40dB。

3. 相位响应在截止频率以下，电路的相位变化约为-90°；在截止频率以上，相位变化约为-180°。

五、实验结论1. 通过本实验，加深了对电脑模拟电路基本原理的理解；2. 掌握了Multisim软件在电路仿真中的应用；3. 分析了电路性能指标，提高了电路设计能力。

电子电路仿真实验报告

电子电路仿真实验报告一、实验目的1. 学习电子电路仿真实验的基本操作和方法。

2. 熟悉电子元器件如何实现电路中的各种功能。

3. 掌握几种基本电路的设计和仿真方法。

二、实验仪器和材料1. 电脑2. 软件：Multisim仿真软件3. 元器件：电阻、电容、二极管、三极管等。

三、实验原理在电子电路中，各种元器件按照一定的连接方式组成各种电路，实现信号的放大、变换、滤波等功能。

而在实验中，我们可以通过仿真软件来进行计算分析、虚拟实验等操作，为电路的设计和实现提供帮助。

本次实验将重点介绍三种基本电路的仿真方法和设计思路，包括放大电路、滤波电路和振荡电路。

每种电路都有自己的设计方法和指标，需要结合实际情况进行仿真和测试。

四、实验内容1. 放大电路仿真实验（1）单管共射放大电路单管共射放大电路是一种常见的放大器电路，可以实现信号放大和变换的功能。

在该电路中，输入信号经过电容和限流电阻进入基极，当输入信号变化时，导致基极电位的变化，进而影响集电极电位的变化，使得输出信号的幅值发生变化。

为了使单管工作稳定，需要额外加上一个偏置电路，保证输入信号不会进入截止区或饱和区。

该偏置电路通常由一个电阻和电源构成，根据实际需要可以调整电阻的取值来改变工作点。

如图所示，是一个单管共射放大电路的仿真电路图：其中Q1为NPN型三极管，Rb1为偏置电阻，Rb2为信号电阻，Re为发射极电阻，Rc为集电极电阻，C1为输入信号电容，C2为输出信号电容。

在仿真软件中，可以通过正弦信号源模拟输入信号，通过示波器实时监测输入信号和输出信号的变化。

为了得到高质量的输出信号，需要考虑以下几个因素：1）偏置电阻的取值应该适当，可以通过调整偏置电源来达到调节偏置电压的目的。

2）输入信号的电容取值应该适当，可以通过调节电容的容值来改变输入信号频率的响应情况。

3）集电极电阻和发射极电阻的取值应该适当，以达到适当的放大倍数和输出功率。

如图所示，是仿真软件中单管共射放大电路的实验效果：通过设置输入信号的频率，可以在示波器上观察到输出信号的变化，同时可以计算出输出信号的功率和放大倍数等重要指标。

Multisim数字电路仿真实验（计数器）

Multisim数字电路仿真实验（计数器）Multisim 数字电路仿真实验1.实验⽬的⽤Multisim 的仿真软件对数字电路进⾏仿真研究。

2.实验内容实验19.1 交通灯报警电路仿真交通灯故障报警电路⼯作要求如下：红、黄、绿三种颜⾊的指⽰灯在下列情况下属正常⼯作，即单独的红灯指⽰、黄灯指⽰、绿灯指⽰及黄、绿灯同时指⽰，⽽其他情况下均属于故障状态。

出故障时报警灯亮。

设字母R、Y、G 分别表⽰红、黄、绿三个交通灯，⾼电平表⽰灯亮，低电平表⽰灯灭。

字母Z 表⽰报警灯，⾼电平表⽰报警。

则真值表如表19.1 所⽰。

逻辑表达式为：Z = R Y G + RG + RY若⽤与⾮门实现，则表达式可化为：Z = R Y G ?RG ?RYMultisim 仿真设计图如图19.1 所⽰：图19.1 的电路图中分别⽤开关A、B、C 模拟控制红、黄、绿灯的亮暗，开关接向⾼电平时表⽰灯亮，接向低电平时表⽰灯灭。

⽤发光⼆极管LED1 的亮暗模拟报警灯的亮暗。

另外⽤了⼀个5V直流电源、⼀个7400 四2 输⼊与⾮门、⼀个7404 六反相器、⼀个7420 双4 输⼊与⾮门、⼀个500欧姆电阻。

图19.1 交通灯报警电路原理图在仿真实验中可以看出，当开关A、B、C 中只有⼀个拨向⾼电平，以及B、C 同时拨向⾼电平⽽A 拨向低电平时报警灯不亮，其余情况下报警灯均亮。

实验19.2 数字频率计电路仿真数字频率计电路的⼯作要求如下：能测出某⼀未知数字信号的频率，并⽤数码管显⽰测量结果。

如果⽤2 位数码管，则测量的最⼤频率是99Hz。

数字频率计电路Multisim 仿真设计图如图19.2 所⽰。

其电路结构是：⽤⼆⽚74LS90（U1 和U2）组成BCD 码100 进制计数器，⼆个数码管U3 和U4 分别显⽰⼗位数和个位数。

四D 触发器74LS175（U5）与三输⼊与⾮门7410（U6B）组成可⾃启动的环形计数器，产⽣闸门控制信号和计数器清0 信号。

Multisim实验报告

实验一单级放大电路一、实验目的1、熟悉multisim软件的使用方法2、掌握放大器静态工作点的仿真方法及其对放大器性能的影响3、学习放大器静态工作点、放大电压倍数、输入电阻、输出电阻的仿真方法，了解共射极电路的特性二、虚拟实验仪器及器材双踪示波器、信号发生器、交流毫伏表、数字万用表三、实验步骤4、静态数据仿真电路图如下：当滑动变阻器阻值为最大值的10%时，万用表示数为2.204V。

仿真得到三处节点电压如下：5、动态仿真一(1)单击仪器表工具栏中的第四个（即示波器Oscilloscope），放置如图所示，并且连接电路。

（注意：示波器分为两个通道，每个通道有+和-，连接时只需要连接+即可，示波器默认的地已经接好。

观察波形图时会出现不知道哪个波形是哪个通道的，解决方法是更改连接的导线颜色，即：右键单击导线，弹出，单击wire color，可以更改颜色，同时示波器中波形颜色也随之改变）(2)右键V1，出现properties，单击，出现对话框，把voltage的数据改为10mV，Frequency的数据改为1KHz，确定。

(3)单击工具栏中运行按钮，便可以进行数据仿真。

(4)双击图标，得到如下波形：电路图如下：示波器波形如下：由图形可知：输入与输出相位相反。

6、动态仿真二(1)删除负载电阻R6，重新连接示波器如图所示(2)重新启动仿真，波形如下：(4)其他不变，增大和减小滑动变阻器的值，观察Vo的变化，并记录波形：动态仿真三1、测输入电阻Ri，电路图如下在输入端串联一个5.1千欧的电阻，如图所示，并且连接一个万用表，如图连接。

启动仿真，记录数据，并填表。

万用表的示数如下：则填表如下：2、测量输出电阻Ro如图所示：*万用表要打在交流档才能测试数据，其数据为VL。

电路图及万用表示数如下：如图所示：*万用表要打在交流档才能测试数据，其数据为V0 则可得下表：思考题：1、画出电路如下：W2、第一个单击，第二个单击。

模拟电路仿真软件实验报告

竭诚为您提供优质文档/双击可除模拟电路仿真软件实验报告篇一：模拟电路仿真实验报告一、实验目的（1）学习用multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

二、实验内容1.晶体管放大器共射极放大器（1）新建一个电路图（图1-1），步骤如下：①按图拖放元器件，信号发生器和示波器，并用导线连接好。

②依照电路图修改各个电阻与电容的参数。

③设置信号发生器的参数为Frequency1khz，Amplitude10mV，选择正弦波。

④修改晶体管参数，放大倍数为40,。

（2）电路调试，主要调节晶体管的静态工作点。

若集电极与发射极的电压差不在电压源的一半上下，就调节电位器，直到合适为止。

（3）仿真（↑图1）（↓图2）2.集成运算放大器差动放大器差动放大器的两个输入端都有信号输入，电路如图1-2所示。

信号发生器1设置成1khz、10mV的正弦波，作为ui1；信号发生器2设置成1khz、20mV的正弦波，作为ui2。

满足运算法则为：u0=(1+Rf/R1）*(R2/R2+R3)*ui2-(Rf/R1)*ui1仿真图如图3图1-2图33.波形变换电路检波电路原理为先让调幅波经过二极管，得到依调幅波包络变化的脉动电流，再经过一个低通滤波器，滤去高频部分，就得到反映调幅波包络的调制信号。

电路图如图1-4，仿真结果如图4.篇二：multisim模拟电路仿真实验报告1.2.3.一、实验目的认识并了解multisim的元器件库；学习使用multisim 绘制电路原理图；学习使用multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】仿真电路如图所示。

1.2.修改参数，方法如下：双击三极管，在Value选项卡下单击eDITmoDeL；修改电流放大倍数bF为60，其他参数不变；图中三极管名称变为2n2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1%或更小。

Multisim仿真实验报告

电气工程学院2011308880023电气11级2班刘思逸Multisim仿真实验报告实验一单极放大电路一．实验目的1.熟悉Multisim软件的使用方法。

2.掌握放大器静态工作点的仿真方法及其对放大电路性能的影响。

3.学习放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真算法，了解共射极电路特性。

二．虚礼实验仪器及器材双踪示波器信号发生器交流毫伏表数字万用表三．实验步骤1.启动multisim如图所示2.点击菜单栏上的place/component，弹出如下图所示select a component对话框3.在group 下拉菜单中选择basic，如图所示4.选中RESISTOR,此时在右边列表中选中1.5KΩ5%的电阻，点击OK 按钮。

此时该电阻随鼠标一起移动，在工作区适当位置点击鼠标左键，如下图所示5.同理，把如下所示的所有电阻放入工作区6.同样如下图所示选取电容10uF两个，放在工作区适当位置7.同理如下图所示，选取滑动变阻器8.同理选取三极管9.选取信号源10.选取直流电源11.选取地12.最终元器件放置如下13.元件的移动与旋转，即：单击元件不放，便可以移动元件的位置;单击元件（就是选中元件），鼠标右键，如下图所示，便可以旋转元件。

14.同理，调整所有元件如下图所示15.把鼠标移动到元件的管脚，单击，便可以连接线路。

如下图所示16.同理，把所有元件连接成如下所示电路17.选择菜单栏options/sheet properties，如图所示18.在弹出的对话框中选取show all，如下图所示19.此时，电路中每条线路上便出现编号，以便后来仿真。

20.如果要在2N222A的e端加上一个100欧的电阻，可以选中“7”这条线路，然后按键盘del键，就可以删除。

如下图所示21.之后，点击菜单栏上place/component，添加电阻。

22.最后，电路如下：注意：该电路当中元件阻值与前面几个步骤中不一样，更改方法是：比如（要把R3从5.1千欧更改为20千欧），选中R3电阻，右键，如图所示：之后，重新选取20千欧电阻便会自动更换。
