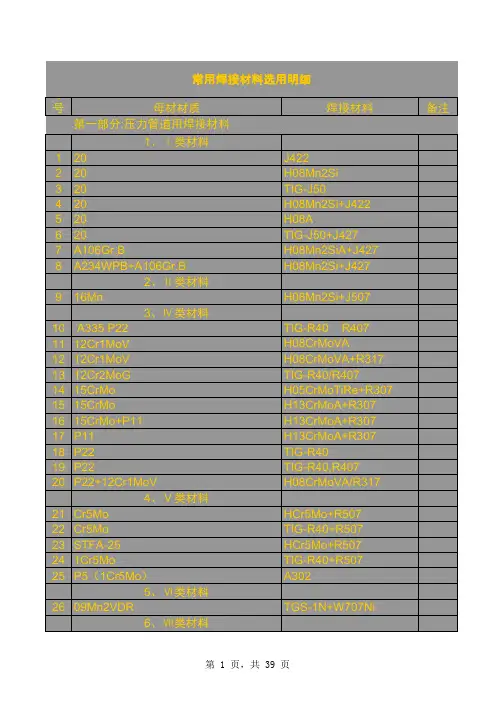

常用母材与焊材选用表

常用母材与焊材选用表文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]常用母材与焊材选用表焊接铁素体不锈钢用焊条珠光体耐热钢焊接时，如何正确地选用焊接材料总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。

具体选用，见表12。

表12珠光体耐热钢焊接材料的选用中碳钢焊接时，如何正确地选用焊条中碳钢的焊接目前大都采用手弧焊。

为提高焊接接头的抗裂性，应选用低氢型焊条。

个别情况下，也可采用钛钙型和钛铁矿型酸性焊条，但此时应采取严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等。

中碳钢手弧焊时焊条的选用，见表6。

表6中碳钢手弧焊时焊条的选用特殊情况下，中碳钢焊接时可采用铬镍不锈钢焊条，如E0-19-10-16（A102）、E0-19-10-5（A107）、E1-23-13-16（A302）、E1-23-13-15（A307）、E2-26-21-16（A402）、E2-26-21-15（A407）等，因奥氏体焊缝金属的塑性良好，可以减小焊接接头应力，即使焊件焊前不预热，也可避免热影响区产生冷裂纹。

焊条的保管焊条保管的好坏对焊接质量有直接影响，尤其在野外工作时要特别注意。

每个焊工，保管员和技术人员都应该知道焊条存储、保管规则。

焊条和其它涂料在很多情况下会遭到破坏：1）运输、搬运、使用时受到损伤；2）被水浸泡或吸潮；3）受油或其它腐蚀介质污染。

1）损伤：虽然焊条在一般情况下具有抗外界破坏能力，但不能忽视由于保管不好很容易遭受损坏。

焊条是一种陶质产品，他不能象钢芯那样耐冲击，所以装货和卸货时不能摔他。

用纸盒包装的焊条不能用不能用挂钩搬运。

某些型号焊条如特殊烘干要求的碱性焊条涂料比正常焊条更要小心轻放。

2）吸潮：在焊条涂料中含有太高的水分时很危险的，由于很多工人不了解焊条是湿的，焊完时焊缝表面用肉眼不一定看得见气孔,但是经X射线检查就显示出气孔来。

当焊条出厂时，所有的焊条有某一含水量，它根据焊条的型号而变，这个含水量是正常的，即对形成气孔有一个含水量的安全系数，对焊缝质量没有影响。

所有得焊条在空气中都能吸收水分，在相对湿度为90%时，焊条涂料吸收水分很快，普通碱性焊条露在外面一天受潮旧很严重，甚至相对湿度为70%时涂料水分增加也较快，只在相对湿度为40%或更低时，焊条长期储存才不首影响。

由于昼夜湿度之间的差别很大，空气水分在早上很容易凝结成露水，很容易潮湿焊条包装。

焊条存放时间较长时就很容易受潮，所以最好作到先入库的焊条先使用。

在一般情况下焊条由塑料袋和纸盒包装，为了防止吸潮，在焊条使用前，不能随意拆开，尽量作到现用现拆，有可能的话，焊完后剩余的焊条再密封起来。

简单识别受潮的方法：（1）从不同位置取出几跟焊条用两个手的拇指和食指之间将焊条支撑轻轻摇动，如果焊条是干燥的就产生硬而脆的金属声，如果焊条受潮，声音发钝。

在使用焊条时常作各种试验，干燥过的和受潮焊条之间声音是不同的，这样可以防止误用受潮焊条。

（2）如果用某种型号受潮焊条焊接时发现有裂纹声音和气孔，这时一定要考虑焊条是否烘干，然后再考虑其它原因。

（3）用受潮焊条焊接时如果焊条含水量非常高，甚至可以看到焊条表面有水蒸气发出来，或者当焊条烧焊一多半时，发现焊条尾部有裂纹现象存在。

焊条的存储（1）各类焊条必须分类、分牌号堆放，避免混乱。

（2）焊条必须存放在较干燥的仓库内，建议室温在10°C以下，相对湿度小于60%。

（3）各类焊条存储时，必须离地面高300mm，离墙壁300mm以上存放，以免受潮。

（4）一般焊条一次出库量不能超过两天的用量，已经出库的焊条，必须要保管好。

焊条使用前的烘干与保管（1）酸性焊条对水分不敏感，而有机物金红石型焊条能容许有更高的含水量。

所以要根据受潮的具体情况，在70-150°烘干一小时，存储时间短且包装良好，一般使用前可不烘干。

（2）碱性低氢型焊条在使用前必须烘干，以降低焊条的含氢量，防止气孔、裂纹等缺陷产生，一般烘干温度为350°C、一小时。

不可将焊条在高温炉中突然放入或突然冷却，以免要皮干裂。

对含氢量有特殊要求的，烘干温度应提高到400-500°C，一至量个小时。

经烘干的碱性焊条最好放入另一个温度控制在50-100°C低温烘干箱中存放，并随用随取。

（3）烘干焊条时，每层焊条不能堆放太厚（一般1-3层）以免焊条烘干时受热不均和潮气不易排除。

（4）露天操作时，隔夜必须将焊条妥善保管、不允许露天存放，应该在低温箱中恒温存放，否则次日使用前必须重新烘干。

过期焊条的处理所谓“过期”并不是指存放时间超过某一时间界限，而是指质量发生了程度不同的变化（变质）。

各种类型的焊条存放时间较长，有时在焊条表面发现有白色结晶（发毛）这通常是由水玻璃引起的，这些结晶不是有害的，它意味着焊条存放时间很长而受潮的表现。

（1）对存放多年的焊条应进行工艺性试验，焊条按规定温度进行烘干。

烧焊时没有发现焊条工艺性能有异常变化，如药皮有成块脱落现象，以及气孔、裂纹等缺陷，则焊条机械性能一般是可以保证的。

（2）焊条由于受潮焊芯有轻微锈迹，基本上不会影响性能，但如果要求焊接质量高，就不宜使用。

（3）焊条受潮锈迹严重，可酌情降级使用或用于一般构件焊接。

最好按国家标准试验其力学性能，然后决定其使用范围。

（4）如果焊接涂料中含有大量铁粉，在相对湿度很高而存放时间较长，焊条受潮严重，甚至涂料中有锈蚀现象，这样的焊条虽经烘干，焊接时仍产生气孔或扩散氢含量很高，因而也要报废。

所要求进行改进包装防止焊条吸潮，在存储中必须妥善保管。

（5）各类焊条严重变质，药批已有严重脱落现象，此批焊条应报废。

1Cr18Ni9Ti不锈钢厚壁管全位置焊中国第二重型机械集团公司金结重型制造厂（德阳市618013）编制：吴明华邬希贤表演：吴明华1 焊接性分析(1)1Cr18Ni9Ti 不锈钢φ133×11mm 大管水平固定全位置对接接头主要用于核电设备及某些化工设备中需要耐热耐酸的管道中，焊接难度较高，对焊接接头质量要求很高，内表面要求成形良好，凸起适中，不内凹，焊后要求PT、RT检验。

以往均采用TIG焊或手工电弧焊，前者效率低、成本高，后者质量难以保证且效率低。

为既保证质量又提高效率，采用TIG内、外填丝法焊底层，MAG焊填充及盖面层，使质量、效率都得到保证。

(2)1Cr18Ni9Ti 不锈钢热膨胀率、导电率均与碳钢及低合金钢差别较大，且熔池流动性差，成形较差，特别在全位置焊接时更突出，以往对MAG（Ar+1%~2% O2）焊不锈钢，一般只用于平焊及平角焊，未见全位置焊的报道及资料。

在MAG焊过程中，焊丝伸出长度必须小于10mm，焊枪摆动幅度、频率、速度及边缘停留时间配合适当，动作协调一致，随时调整焊枪角度，使焊缝表面边缘熔合整齐，成形美观，以保证填充及盖面层质量。

2 焊接方法及焊前准备焊接方法材质为1Cr18Ni9Ti，管件规格为φ133×11 mm，采用手工钨极氩弧焊打底，混合气体（CO2+Ar）保护焊填充及盖面焊，立向上的水平固定全位置焊接。

焊前准备（1）清理油、污物，将坡口面及周围10 mm内修磨出金属光泽。

（2）检查水、电、气路是否畅通，设备及附件应状态良好。

（3）按尺寸进行装配，定位焊采用肋板固定（2点、7点、11点为肋板固定），也可采用坡口内定位焊，但必须注意定位焊质量。

（4）管内充氩气保护。

（5）管子装配定位图见图1。

60o钝边p=图13 TIG焊工艺焊接参数采用φ mm的Wce-20钨极，钨极伸出长度4~6 mm，不预热，喷嘴直径12 mm，其它参数见表1。

表1 TIG焊工艺参数3．2 操作方法（1）管子对接水平固定焊缝是全位置焊接。

因此焊接难度较大，为防止仰焊内部焊缝内凹，打底层我们采用仰焊部位（六点两侧各60°）内填丝，立、平焊部位外填丝法进行施焊。

（2）引弧前应先在管内充氩气将管内空气置换干净后再进行焊接，焊接过程中焊丝不能与钨极接触或直接深入电弧的弧柱区，否则造成焊缝夹钨和破坏电弧稳定，焊丝端部不得抽离保护区，以避免氧化，影响质量。

（3）由过6点5mm处起焊，无论什么位置的焊接，钨极都要垂直于管子的轴心，这样能更好地控制熔池的大小，而且可使喷嘴均匀地保护熔池不被氧化。

（4）焊接时钨极端部离焊件距离2 mm左右，焊丝要顺着坡口沿着管子的切点送到熔池的前端，利用熔池的高温将焊丝熔化。

电弧引燃后，在坡口一端预热，待金属熔化后立即送第一滴焊丝熔化金属，然后电弧摆到坡口另一端，给送第二滴焊丝熔化金属，使二滴铁水连接形成焊缝的根基，然后电弧作横向摆动，两边稍作停留，焊丝均匀地、断续地送进熔池向前施焊。

（5）在填丝过程中切勿扰乱氩气气流，停弧时注意氩气保护熔池，防止焊缝氧化。

焊后半圈时，电弧熔化前半圈仰焊部位，待出现熔孔时给送焊丝，前两滴可以多给点焊丝，避免接头内凹，过后按正常焊接。

（6）12点收尾处打磨成斜坡状，焊至斜坡时，暂停给丝，用电弧把斜坡处熔化成熔孔，最后收口。

注意焊到后半圈剩一小半时应减小内部保护气体流量到3 L/min，以防止气压过大而使焊缝内凹。

3．3 常见缺陷的产生原因及预防（1）未焊透：焊接电流小，根部间隙小，焊接速度过快、焊枪角度不正常等均易产生未焊透的缺陷。

根部间隙一定不能小于 mm，合适的焊接电流和正确调整焊枪角度就可避免产生未焊透。

（2）氧化严重：打底焊时，管内充压装置未能起到良好的保护作用，焊缝背面将氧化；焊接过程中对熔池及焊丝端头保护不良，或焊丝表面有氧化杂质也将会氧化严重。

充氧装置尽可能与管子对严，不能留有间隙，管子的间隙用耐高温锡油纸贴上，避免焊缝氧化。

（3）夹渣、夹钨：焊接过程中，若焊丝端头在高温过程中脱离了氩气保护区，在空气中被氧化，当再次焊接时被氧化的焊丝端头未清理，又送入熔池中，在断口试验中判为夹渣；若钨极长度伸出量过大，焊枪动作不稳定，钨极与焊丝或钨极与熔池相碰后，又未终止焊接，从而造成夹钨。

因管子是圆的，焊枪、送丝角度要随时变化，所以手法一定要稳、准，就能避免夹渣、夹钨的现象。

（4）内凹：装配间隙小，焊接过程中焊枪摆动幅度大，致使电弧热量不能集中于根部，产生了背面焊缝低于试件表面的内凹现象。

电弧热量尽量集中于根部，仰焊部位多给点焊丝可避免内凹。

4 MAG焊工艺4．1 焊接参数喷嘴直径20 mm，喷嘴至试件距离6~8mm，层间温度≤150 ℃。

焊缝厚度11 mm，其它工艺参数见表2。

表2 MAG焊工艺参数4．2 操作方法（1）焊前注意喷嘴，导电嘴是否清理干净，气体流量的大小是否合适，清理打底层表面，控制层间温度。

（2）因填充、盖面层用气体保护焊，焊丝伸出长度的长短对焊接过程的稳定性影响较大，焊丝伸出长度越长，焊丝电阻值增大，焊丝过热而成段熔化，结果焊接过程不稳定，金属飞溅严重，焊缝成形不良，对熔池的保护不好；焊丝伸出长度过短，则焊接电流增大，喷嘴与工件的距离缩短，焊接视线不清，焊道成形不良，同时若焊丝伸出长度过短，还会使喷嘴过热，造成飞溅物粘住或堵塞喷嘴，从而影响气体流量。
