热镀锌原理
电镀锌 与热镀锌(热浸锌)有何内在的区别？
电镀锌与热镀锌（热浸锌）有何内在的区别？电镀锌钢铁在空气、水或土壤中很容易生锈，甚至完全损坏。
每年因腐蚀造成的钢铁损失约占整个钢铁产量的1/10，另一方面，为使钢铁制品与零件表面具有某种特殊功能，同时赋予其表面装饰性的外观，所以，一般采用电镀锌的方式对其处理。
一、原理：由于锌在干燥空气中不易变化，而在潮湿的空气中，表面能生成一种很致密的碱式碳酸锌薄膜，这种薄膜能有效保护内部不再受到腐蚀。
并且当某种原因，使镀层发生破坏而露出不太大的钢基时，锌与钢基体形成微电池，使钢基体成为阴极而受到保护。
二、性能特点：1、锌镀层较厚，结晶细致、均匀且无孔隙，抗腐蚀性良好；2、电镀所得锌层较纯，在酸、碱等雾气中腐蚀较慢，能有效保护钢基体；3、锌镀层经铬酸钝化后形成白色、彩色、军绿色等，美观大方，具有一定的装饰性；4、由于锌镀层具有良好的延展性，因此可进行冷冲、轧制、折弯等各种成型而不损坏镀层。
三、应用范围：随着科学技术生产的发展，电镀工业所涉及的领域越来越广泛。
目前，电镀锌的应用已遍及国民经济的各个生产和研究部门。
例如，机器制造、电子、精密仪器、化工、轻工、交通运输、兵器、航天、原子能等等，在国民经济中有重大意义。
热浸锌：一、概述：在各种保护钢基体的涂镀方法中，热浸锌是非常优良的一种。
它是在锌呈液体的状态下，经过了相当复杂的物理、化学作用之后，在钢铁上不仅镀上较厚的纯锌层，而且还生成一种锌一铁合金层。
这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层。
还具有电镀锌所无法相比拟的强耐蚀性。
因此这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。
二、原理：热镀锌层是锌在高温液态下，分三个步骤形成的：1、铁基表面被锌液溶解形成锌—铁合金相层；2、合金层中的锌离子进一步向基体扩散形成锌铁互溶层；3、合金层表面包络着锌层。
三、性能特点：（1）具有较厚的致密的纯锌层覆盖在钢铁表面上，它可以避免钢铁基体与任何的腐蚀溶液的接触，保护钢基体免受腐蚀。
压型钢板的热镀锌量选取

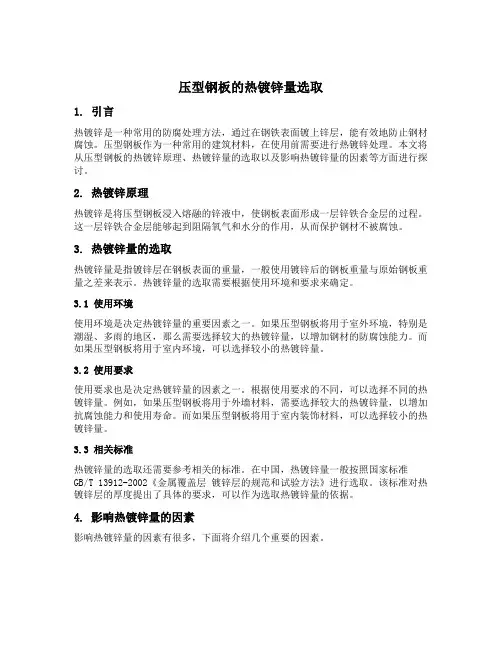

压型钢板的热镀锌量选取1. 引言热镀锌是一种常用的防腐处理方法，通过在钢铁表面镀上锌层，能有效地防止钢材腐蚀。
压型钢板作为一种常用的建筑材料，在使用前需要进行热镀锌处理。
本文将从压型钢板的热镀锌原理、热镀锌量的选取以及影响热镀锌量的因素等方面进行探讨。
2. 热镀锌原理热镀锌是将压型钢板浸入熔融的锌液中，使钢板表面形成一层锌铁合金层的过程。
这一层锌铁合金层能够起到阻隔氧气和水分的作用，从而保护钢材不被腐蚀。
3. 热镀锌量的选取热镀锌量是指镀锌层在钢板表面的重量，一般使用镀锌后的钢板重量与原始钢板重量之差来表示。
热镀锌量的选取需要根据使用环境和要求来确定。
3.1 使用环境使用环境是决定热镀锌量的重要因素之一。
如果压型钢板将用于室外环境，特别是潮湿、多雨的地区，那么需要选择较大的热镀锌量，以增加钢材的防腐蚀能力。
而如果压型钢板将用于室内环境，可以选择较小的热镀锌量。
3.2 使用要求使用要求也是决定热镀锌量的因素之一。
根据使用要求的不同，可以选择不同的热镀锌量。
例如，如果压型钢板将用于外墙材料，需要选择较大的热镀锌量，以增加抗腐蚀能力和使用寿命。
而如果压型钢板将用于室内装饰材料，可以选择较小的热镀锌量。
3.3 相关标准热镀锌量的选取还需要参考相关的标准。
在中国，热镀锌量一般按照国家标准GB/T 13912-2002《金属覆盖层镀锌层的规范和试验方法》进行选取。
该标准对热镀锌层的厚度提出了具体的要求，可以作为选取热镀锌量的依据。
4. 影响热镀锌量的因素影响热镀锌量的因素有很多，下面将介绍几个重要的因素。
4.1 钢板表面质量钢板表面的质量对热镀锌量有重要影响。
如果钢板表面存在氧化皮、锈蚀或其他污染物，会导致热镀锌层不均匀或不牢固。
因此，在进行热镀锌前，需要对钢板表面进行清洗和处理，以确保表面质量良好。
4.2 镀锌液温度镀锌液温度对热镀锌量也有影响。
一般来说，镀锌液温度越高，热镀锌量越大。
但是，温度过高也会导致镀层结构不均匀或产生气泡等问题。
热镀锌的原理
热镀锌的原理
热镀锌是一种常见的金属表面处理方法，它可以有效地防止金属材料的腐蚀和
氧化。
热镀锌的原理是利用锌的化学性质和金属的电化学性质，通过一定的工艺将锌层镀在金属表面上，从而形成一层保护膜，保护金属材料不受外界环境的侵蚀。
热镀锌的原理主要包括以下几个步骤：
首先是表面处理，将待镀锌的金属材料进行清洗、除油、除锈等处理，确保表
面光洁、干净，以便于锌层的附着。
接下来是热浸镀锌，将清洁的金属材料浸入预热至适当温度的熔融锌液中，使
锌液与金属表面发生化学反应，形成均匀的锌层。
然后是冷却固化，将镀有锌的金属材料从熔融锌液中取出，经过冷却固化，形
成坚固的锌层，保护金属材料不受腐蚀。
最后是表面处理，对镀有锌的金属材料进行表面处理，如打磨、喷漆等，以增
强装饰性和耐久性。
热镀锌的原理是利用锌的阳极性和金属的阴极性，通过电化学反应形成一层均匀、致密的锌层，从而有效地阻止金属材料的腐蚀和氧化。
热镀锌不仅可以延长金属材料的使用寿命，还可以提高其耐腐蚀性能，广泛应用于建筑、交通、电力等领域。
希望通过对热镀锌原理的了解，可以更好地应用于实际生产中，保护金属材料，延长其使用寿命。
热镀锌的原理
热镀锌的原理热镀锌是一种通过将金属表面浸入熔化的锌中，形成锌层来保护金属表面的方法。
热镀锌主要应用于钢铁制品的防腐蚀处理，其原理是利用锌的阳极保护作用，形成一层锌层，从而防止钢铁制品表面被氧化腐蚀。
下面将详细介绍热镀锌的原理。
首先，热镀锌的原理基于金属间的电化学反应。
在热镀锌过程中，钢铁制品首先经过除油、酸洗等表面处理工序，去除表面的氧化物和杂质，然后浸入熔化的锌中。
在高温下，锌会与钢铁表面发生电化学反应，生成一层锌铁合金层，这一层合金层是由锌和铁组成的，其硬度较高，与钢基体形成了紧密的结合，从而形成了一种新的金属材料，这种金属材料具有防腐蚀的性能。
其次，热镀锌的原理还涉及到阳极保护的作用。
由于锌的电位比铁高，当钢铁制品表面存在缺陷时，锌会优先被氧化，形成锌离子，从而保护钢铁表面不被腐蚀。
这种原理类似于电池的工作原理，即在阳极处发生氧化反应，从而保护阴极不被腐蚀。
因此，热镀锌的原理是利用锌的阳极保护作用，形成一层锌层，从而防止钢铁制品表面被氧化腐蚀。
最后，热镀锌的原理还包括了热镀锌层的形成机制。
在热镀锌过程中，由于钢铁制品表面温度较高，锌液在表面形成了一层均匀的锌层，这一层锌层具有较好的附着力和耐腐蚀性能，能够有效地保护钢铁制品不被腐蚀。
同时，热镀锌层的形成还受到表面处理工艺、浸镀时间、温度控制等因素的影响，这些因素都会对热镀锌层的质量产生影响。
总的来说，热镀锌的原理是利用金属间的电化学反应和阳极保护的作用，形成一层均匀、致密的锌层，从而保护钢铁制品表面不被氧化腐蚀。
热镀锌工艺在工业生产中具有广泛的应用，能够有效地延长钢铁制品的使用寿命，减少维护成本，是一种重要的防腐蚀处理方法。
热镀锌工艺流程及原理
热镀锌工艺流程及原理热镀锌是一种保护钢铁腐蚀的方法，通过在钢铁表面形成一层锌层来达到防腐的目的。
热镀锌工艺流程主要包括预处理、镀锌和后处理三个步骤。
首先是预处理，其目的是清除钢铁表面的油脂、氧化物和其他杂质，以便于锌层的附着和均匀性。
预处理包括碱洗、酸洗和镇静等步骤。
碱洗主要是使用碱性溶液清洁表面，并去除残留的油脂；酸洗则是使用酸性溶液将氧化物和锈蚀物质溶解；镇静则是利用草酸或陶瓷粉末等溶液来阻止表面的氧化。
接下来是镀锌步骤，镀锌可以通过浸镀或喷涂两种方式进行。
浸镀是将清洗过的钢铁浸入预热的镀锌槽中，槽中的锌溶液中的锌离子会与钢铁表面的铁原子发生电化学反应而形成锌层。
而喷涂则是将预热的钢铁表面喷涂上锌粉，然后加热使锌粉熔化并与钢铁表面反应形成锌层。
浸镀方式具有镀层均匀、质量稳定性好等优点，常用于大批量的生产。
而喷涂方式则适用于细小零件或特殊形状的工件。
最后是后处理，主要是为了提高锌层的光亮度和外观质量。
后处理包括烘干、光亮度调整和冷却等步骤。
烘干是将镀锌后的工件通过烘箱进行加热，除去残留的水分；光亮度调整则是通过化学处理或机械抛光来使锌层表面更加光亮；而冷却则是将工件快速冷却，以稳定锌层。
热镀锌的原理主要是利用锌与钢铁之间的电化学反应，形成一层紧密附着的锌层，从而对钢铁进行防腐。
在预处理中，通过碱洗和酸洗等方法清除钢铁表面的杂质，以利于锌层的附着。
而镀锌过程中，钢铁表面的铁原子与锌离子发生氧化还原反应，产生的锌层具有较好的防腐能力。
后处理则是为了提高锌层的光亮度和外观质量。
总的来说，热镀锌工艺流程包括预处理、镀锌和后处理三个步骤，通过清洁钢铁表面，使锌层与钢铁充分结合，从而实现对钢铁的防腐效果。
热镀锌的原理主要是利用铁与锌之间的电化学反应，形成锌层。
热镀锌工艺具有镀层均匀、防腐能力强等优点，在工业生产和建筑领域得到广泛应用。
热镀锌的原理
热镀锌的原理
热镀锌是一种常用的防腐蚀方法，它通过将钢铁产品浸入熔化
的锌中，形成一层锌铁合金层和纯锌层，从而起到防腐蚀的作用。
热镀锌的原理主要包括化学反应和物理现象两个方面。
首先，让我们来看看热镀锌的化学反应原理。
在热镀锌过程中，当钢铁产品浸入熔化的锌中时，锌会与钢铁发生化学反应，形成锌
铁合金层。
这种合金层具有优良的耐腐蚀性能，能够有效地保护钢
铁产品不受大气、水等腐蚀介质的侵蚀。
此外，热镀锌后的产品表
面还会形成一层致密的纯锌层，进一步增强了防腐蚀的效果。
因此，热镀锌的化学反应原理是通过形成锌铁合金层和纯锌层，从而提高
钢铁产品的耐腐蚀性能。
其次，热镀锌的原理还涉及到一些物理现象。
在热镀锌过程中，由于锌的熔点较低，当钢铁产品浸入熔化的锌中时，锌会迅速凝固
并附着在钢铁表面。
通过这种物理现象，可以形成均匀、致密的镀层，提高了钢铁产品的耐腐蚀性能。
此外，热镀锌还可以提高钢铁
产品的机械性能，使其具有更好的抗拉强度和耐磨性。
因此，热镀
锌的原理不仅包括化学反应，还涉及到一些物理现象的作用。
总的来说，热镀锌的原理是通过化学反应和物理现象相结合，
形成锌铁合金层和纯锌层，提高钢铁产品的耐腐蚀性能和机械性能。
热镀锌是一种简单、有效的防腐蚀方法，被广泛应用于建筑、交通、电力等领域。
希望通过本文的介绍，您对热镀锌的原理有了更深入
的了解。
热镀锌与电镀锌比较
热镀锌与电镀锌的比较1.热镀锌技术1.1 什么是热镀锌？热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。
高温(440℃)下把锌锭熔融呈液态并添加一些辅助材料，然后把预处理(脱脂、酸洗、助镀等)的金属结构工件浸入镀锌槽中，经过复杂的物理及化学作用在钢铁上不仅镀上较厚的纯Zn 层，而且还生成一种Zn-Fe 合金层。
1.2 热镀锌的原理1.2.1 热镀锌Zn-Fe 合金状态图热镀锌Zn-Fe 合金状态如图1所示，可见Zn-Fe 合金层中存在ζ、δ1、L 、η、Γ、δ相。
102520155Fe （wt%）温度/℃图1 Zn-Fe 二元合金相图1.2.2 热镀锌层的形成通常认为热镀锌工艺，镀锌层形成的过程如下：(热镀锌时Zn 熔融液的温度430～470℃) 当经过表面处理的钢质工件进入Zn 熔融液(高温440℃左右熔化锌锭)时，铁基体与熔融锌反应：铁被溶解，形成Zn 在α-Fe 中的固溶体；相互扩散，生产Fe-Zn 合金化合物；工件离开锌熔融液时，带出纯的熔融Zn 覆盖在合金层上，形成纯的Zn 层。
钢铁基体热镀锌层的显微结构如图2所示：Zn-Fe ζ层 δ1层η层基层纯Zn 层合金层图2 钢铁基体热镀锌层显微结构1. 3 热镀锌层的特性及应用1.热镀锌层与工件基体的结合强度高热浸镀锌过程中，熔融Zn 可以充分浸入经过良好表明处理的工件表面，形成Fe-Zn 合金层覆盖整个工件表面，该Fe-Zn 合金层具有良好的韧性、硬度，可耐较大的摩擦及冲击，与工件基体结合强度高。
2.耐腐蚀性好锌层的腐蚀产物为ZnO 、Zn(OH)2及ZnCO 3等化合物，此类腐蚀产物转化为ZnO 3Zn(OH)膜(厚度大约0.01mm)时，具有比锌层(锌的钝化膜)更好的化学稳定性、耐腐蚀性。
3.阴极保护作用Zn 的电极电位比Fe 的电极电位更负，电解质存在条件下，Fe 基体与Zn 镀层组成原电池，Zn 为阳极，Fe 为阴极，Zn 镀层不断被氧化溶解腐蚀，从而Fe 基体得到保护。
电镀锌与热镀锌
电镀锌与热镀锌目录1.电镀锌 (1)2.热浸锌 (1)2.1.原理 (2)2.2.性能特点 (2)3.热镀锌和电镀锌的区别是什么 (2)4.钢材如何防锈 (3)据统计，钢铁在空气、水或土壤中很容易生锈，甚至完全损失，每年因腐蚀造成的损失约占整个钢铁产量的1/10。
为了使紧固件表面具有某种特殊功能,同时赋予其表面装饰性的外观，所以一般采用电镀锌的方式对其处理。
1.电镀锌1、原理。
由于锌在干燥空气中不易变化，而在潮湿的空气中，表面能生成一种很致密的碳酸锌薄膜，这种薄膜能有效保护内部不再受到腐蚀。
并且当某种原因使镀层发生破坏而露出不太大的基体时，锌与钢基体形成微电池，使紧固件基体成为阴极而受到保护。
在汽车运输等行业中应用较广，但需要的是三价铭钝化层、锌银合金镀封闭涂层，减少六价铭钝化有害、有毒层。
2、性能特点。
锌镀层较厚，结晶细致、均匀且无孔隙，抗腐蚀性良好；电镀所得锌层较纯，在酸、碱等雾气中腐蚀较慢，鞫有效保护紧固沙件基体，镀锌层经铭酸钝化后形成白色、彩色、军绿色等，美观大方，具有一定的装饰性,由于镀锌层具有良好的延展性，因此可进行冷冲、轧制、折弯等各种成型而不损坏镀层。
3、应用范围。
电镀锌所涉及的领域越来越广泛，紧固件产品的应用已遍及机械制造、电子、精密仪器、化工、交通运输、航天等在国民经济中有重大意义。
2.热浸锌在各种表面保护紧固件基体的涂镀方法中。
热浸锌是一种非常优良的一种。
它是在锌呈液体的状态下，经过了相当复杂的物理、化学作用之后，在钢铁紧固件上不仅镀上较厚的锌层，而且还生成一种锌一铁合金层。
这种镀法，不仅具备了电镀锌的耐腐蚀特点，而且由于具有锌铁合金层，还具有电镀锌所无法比拟的强耐腐蚀性，因此，这种镀法特别适用于各种强酸、碱雾气等强腐蚀环境中。
这种紧固件在电力铁塔建设中使用量很大。
2.1.原理热浸锌层是锌在液态下，分三个步骤形成的，铁基表面被锌液溶解形成锌一铁合金相层；合金层中的锌离子进一步向基体扩散形成锌一铁互溶层；合金层表面包络着锌层。
热镀锌工艺流程及原理
热镀锌原理及工艺说明1 引言热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。
近年来随高压输电、交通、通讯事业迅速发展，对钢铁件防护要求越来越高，热镀锌需求量也不断增加。
2 热镀锌层防护性能通常电镀锌层厚度5～15μm，而热镀锌层一般在35μm以上，甚至高达200μm。
热镀锌覆盖能力好，镀层致密，无有机物夹杂。
众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面有ZnO、Zn(OH)2及碱式碳酸锌保护膜，一定程度上减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏又会形成新的膜层。
当锌层破坏严重，危及到铁基体时，锌对基体产生电化学保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌作为阳极被溶解，铁作为阴极受到保护。
显然热镀锌对基体金属铁的抗大气腐蚀能力优于电镀锌。
3 热镀锌层形成过程热镀锌层形成过程是铁基体与最外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。
这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。
因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。
当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。
其含铁量不大于0.003%。
4 热镀锌工艺过程及有关说明4.1 工艺过程工件→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘干预热→热镀锌→整理→冷却→钝化→漂洗→干燥→检验4.2 有关工艺过程说明(1)脱脂可采用化学去油或水基金属脱脂清洗剂去油，达到工件完全被水浸润为止。
(2)酸洗可采用H2SO4 15%，硫脲0.1%，40～60℃或用HCl 20%，乌洛托品3～5g/L，20～40℃进行酸洗。
钢材热镀锌 厚度
钢材热镀锌厚度钢材热镀锌是一种常见的表面处理方法，通过在钢材表面镀上一层锌，可以有效地提高钢材的耐腐蚀性能和使用寿命。
本文将从不同角度介绍钢材热镀锌的厚度对其性能的影响。
一、热镀锌的定义和原理热镀锌是指将钢材浸入熔融的锌液中，使其表面形成一层锌铁合金的方法。
锌在钢材表面形成的锌铁合金层，可以起到良好的防腐蚀作用。
二、热镀锌的厚度对钢材性能的影响1. 防腐蚀性能：热镀锌的厚度越大，钢材的防腐蚀性能就越好。
厚度较小的锌层容易被腐蚀，而较厚的锌层可以提供更好的防护层，延缓钢材的腐蚀速度。
2. 使用寿命：热镀锌的厚度与钢材的使用寿命密切相关。
厚度较大的锌层可以保护钢材表面不受腐蚀，延长使用寿命。
3. 环境适应性：热镀锌的厚度也会影响钢材在不同环境条件下的适应性。
在一些特殊的环境中，如高温、高湿度或强酸碱环境中，钢材需要更厚的锌层来保护其表面。
三、热镀锌的厚度标准国际上通常将热镀锌的厚度分为三个等级：轻度镀锌、一般镀锌和重度镀锌。
其中，轻度镀锌的锌层厚度为20-30μm，一般镀锌的锌层厚度为45-75μm，重度镀锌的锌层厚度为≥85μm。
四、热镀锌的应用领域热镀锌广泛应用于建筑、交通、电力、工业等领域。
例如，在建筑领域中，热镀锌的钢材常用于制作钢结构、钢管、钢板等，用于支撑建筑物的稳定性和耐久性。
五、热镀锌的施工工艺热镀锌的施工工艺主要包括表面处理、热镀锌和后处理三个步骤。
首先，钢材需要经过除锈、除油等表面处理，以保证锌层能够与钢材表面牢固结合。
然后，将处理后的钢材浸入熔融的锌液中进行热镀锌。
最后，对热镀锌后的钢材进行冷却、清洗、干燥等后处理，使其达到规定的质量标准。
六、热镀锌的优缺点热镀锌的优点主要有：提高钢材的耐腐蚀性能、延长使用寿命、美观、施工方便等。
同时，热镀锌也存在一些缺点，如锌层厚度不均匀、表面粗糙等。
七、热镀锌的维护与保养为了保持热镀锌钢材的良好性能，应定期进行维护与保养。
主要包括定期清洗、涂刷防腐漆、定期检查等。
热镀锌作用-概述说明以及解释
热镀锌作用-概述说明以及解释1.引言1.1 概述热镀锌是一种常用的防腐蚀处理方法，通过将锌与金属表面进行化学反应，形成一层坚固的锌层来保护金属材料。
在热镀锌过程中，金属材料首先被清洗和处理，然后浸入熔融的锌炉中，使锌与金属反应，并形成一层厚度较大、附着力强的锌层。
热镀锌作为一种防腐蚀措施，具有多种重要作用和优点。
首先，热镀锌能够有效地防止金属材料与外界环境的接触，减少风化、腐蚀和氧化的可能性，延长了金属材料的使用寿命。
其次，热镀锌具有良好的耐腐蚀性能，能够经受住酸、碱、盐等多种腐蚀介质的侵蚀，保持金属材料的完整性和稳定性。
此外，热镀锌还能够提高金属材料的机械强度和硬度，使其更加耐磨、耐热和抗拉。
热镀锌层具有良好的附着力，不易剥落和脱落，因此能够为金属材料提供更加可靠的保护。
同时，热镀锌还具有良好的外观效果，能够提供金属材料光亮、一致的表面，美观大方。
热镀锌的应用领域非常广泛。
在建筑领域，热镀锌主要用于建筑结构、楼梯、扶手等金属部件的防腐蚀处理，延长其使用寿命。
在交通运输领域，热镀锌广泛应用于公路护栏、铁路轨道、桥梁等设施的防腐蚀保护，提高其安全性和稳定性。
此外，热镀锌还在电力、化工、冶金等行业广泛应用，为各类金属设备和构件提供可靠的防腐蚀保护。
总之，热镀锌作为一种常用的防腐蚀处理方法，具有重要的作用和优点。
它能够有效保护金属材料不受腐蚀和风化的侵害，延长其使用寿命，并提高其机械性能和外观效果。
未来，随着科技的不断进步，热镀锌技术还将得到进一步发展，提高其防腐蚀效果和处理效率。
因此，进一步研究和应用热镀锌技术具有重要的意义，可以为各个领域的金属材料提供更好的防腐蚀保护。
1.2 文章结构文章结构部分的内容可以如下所示：2. 正文2.1 热镀锌的定义和原理2.2 热镀锌的作用和优点2.3 热镀锌的应用领域在本文中，我们将首先介绍热镀锌的定义和原理。
随后，我们将详细讨论热镀锌的作用和优点，并探讨热镀锌在不同领域的应用。
冷镀锌和热镀锌的原理区别
• 热镀锌的镀层较厚，一般为30-60微米，镀 层防腐能力较高。适合于户外工作的钢铁 制件，如高速公路围栏、电力铁塔、大尺 寸紧固件等较为“粗糙”的工件的长期防 锈。较早的铁质自来水管也是热镀锌的。
• 电镀锌，工件表面光滑平整，但是因为镀 层比较薄，一般在5-30微米以内，所以防腐 蚀的时间会比较短。都用在室内使用制件 的防锈，如机壳底、面板，小尺寸紧固件 等
• 冷镀锌涂料主要通过电化学原理来进行防 腐，因此必须保证锌粉与钢材的充分接触， 产生电极电位差，所以深圳嘉捷和建材和热镀锌的原理区别
热镀锌也称热浸锌，是将钢铁工件经过除 油、除锈，呈现出无污、浸润的表面，立 即浸入到预先将锌加热融熔了的镀槽中去， 在工件表面形成一层锌镀层的方法。
• 冷镀锌则是将同样经过了除油、除锈，呈 现出无污、浸润的工件挂入专门的电镀槽 里的阴极上，阳极用锌。接通直流电源， 阳极上的锌离子向阴极迁移，并在阴极上 放电，使工件镀上一层锌层的方法。
热镀锌与电镀锌比较
热镀锌与电镀锌的比较1.热镀锌技术1.1 什么是热镀锌？热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法。
高温(440℃)下把锌锭熔融呈液态并添加一些辅助材料，然后把预处理(脱脂、酸洗、助镀等)的金属结构工件浸入镀锌槽中，经过复杂的物理及化学作用在钢铁上不仅镀上较厚的纯Zn 层，而且还生成一种Zn-Fe 合金层。
1.2 热镀锌的原理1.2.1 热镀锌Zn-Fe 合金状态图热镀锌Zn-Fe 合金状态如图1所示，可见Zn-Fe 合金层中存在ζ、δ1、L 、η、Γ、δ相。
1025205Fe （wt%）温度/℃图1 Zn-Fe 二元合金相图1.2.2 热镀锌层的形成通常认为热镀锌工艺，镀锌层形成的过程如下：(热镀锌时Zn 熔融液的温度430～470℃) 当经过表面处理的钢质工件进入Zn 熔融液(高温440℃左右熔化锌锭)时，铁基体与熔融锌反应：铁被溶解，形成Zn 在α-Fe 中的固溶体；相互扩散，生产Fe-Zn 合金化合物；工件离开锌熔融液时，带出纯的熔融Zn 覆盖在合金层上，形成纯的Zn 层。
钢铁基体热镀锌层的显微结构如图2所示：Zn-Fe ζ层 δ1层η层基层纯Zn 层合金层图2 钢铁基体热镀锌层显微结构1. 3 热镀锌层的特性及应用1.热镀锌层与工件基体的结合强度高热浸镀锌过程中，熔融Zn 可以充分浸入经过良好表明处理的工件表面，形成Fe-Zn 合金层覆盖整个工件表面，该Fe-Zn 合金层具有良好的韧性、硬度，可耐较大的摩擦及冲击，与工件基体结合强度高。
2.耐腐蚀性好锌层的腐蚀产物为ZnO 、Zn(OH)2及ZnCO 3等化合物，此类腐蚀产物转化为ZnO 3Zn(OH)膜(厚度大约0.01mm)时，具有比锌层(锌的钝化膜)更好的化学稳定性、耐腐蚀性。
3.阴极保护作用Zn 的电极电位比Fe 的电极电位更负，电解质存在条件下，Fe 基体与Zn 镀层组成原电池，Zn 为阳极，Fe 为阴极，Zn 镀层不断被氧化溶解腐蚀，从而Fe 基体得到保护。
热镀锌原理
热镀锌原理
热镀锌是一种常用的防腐蚀方法，它通过在金属表面涂覆一层锌来增加金属的
耐腐蚀性能。
热镀锌的原理是利用锌与铁的电化学反应来形成一层锌铁合金保护层，从而起到防腐蚀的作用。
下面我们将详细介绍热镀锌的原理及其应用。
首先，热镀锌的原理是基于锌与铁之间的电化学反应。
在热镀锌过程中，将铁
制品浸入熔融的锌液中，通过化学反应使得锌与铁表面发生反应，生成铁锌合金保护层。
这一保护层能够有效隔离金属表面与外界环境的接触，从而起到了防腐蚀的作用。
其次，热镀锌的原理还包括了物理层和化学层两种保护机制。
物理层是指在热
镀锌过程中，锌液与铁表面直接接触形成的一层纯锌层，它能够有效地隔离金属表面与外界环境的接触，起到了防腐蚀的作用。
化学层则是指在物理层的基础上，锌与铁之间发生的电化学反应所形成的铁锌合金保护层，它具有更强的防腐蚀性能。
另外，热镀锌的原理还涉及到了锌的自腐蚀性。
锌具有更活泼的电位，因此在
金属表面出现损伤时，锌会优先发生自腐蚀，从而保护基材铁。
这种自腐蚀性使得热镀锌的防腐蚀性能更加可靠和持久。
总的来说，热镀锌是一种通过在金属表面涂覆一层锌来增加金属的耐腐蚀性能
的方法。
它的原理主要是基于锌与铁之间的电化学反应，形成一层铁锌合金保护层，从而隔离金属表面与外界环境的接触，起到了防腐蚀的作用。
此外，热镀锌还涉及到了锌的自腐蚀性，使得其防腐蚀性能更加可靠和持久。
热镀锌广泛应用于建筑、汽车、电力、通讯等领域，为金属制品提供了有效的
防腐蚀保护。
通过了解热镀锌的原理，我们可以更好地理解其防腐蚀的机制，为实际应用提供更加科学和可靠的支持。
热镀锌原理
一、概述锌易溶于酸，也能溶于碱，故称它为两性金属。
锌在干燥的空气中几乎不发生变化。
在潮湿的空气中，锌表面会生成致密的碱式碳酸锌膜。
在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。
锌的标准电极电位为-0.76V，对钢铁基体来说，锌镀层属于阳极性镀层，它主要用于防止钢铁的腐蚀，其防护性能的优劣与镀层厚度关系甚大。
锌镀层经钝化处理、染色或涂覆护光剂后，能显著提高其防护性和装饰性。
近年来，随着镀锌工艺的发展，高性能镀锌光亮剂的采用，镀锌已从单纯的防护目的进入防护-装饰性应用。
镀锌溶液有氰化物镀液和无氰镀液两类。
氰化物镀液中分微氰、低氰、中氰、和高氰几类。
无氰镀液有碱性锌酸盐镀液、铵盐镀液、硫酸盐镀液及无氨氯化物镀液等。
氰化镀锌溶液均镀能力好，得到的镀层光滑细致，在生产中被长期采用。
但由于氰化物剧毒，对环境污染严重，近年来已趋向于采用低氰、微氰、无氰镀锌溶液。
镀锌工艺[编辑本段]二、原理在盛有镀锌液的镀槽中，经过清理和特殊预处理的待镀件作为阴极，用镀覆金属制成阳极，两极分别与直流电源的正极和负极联接。
镀锌液由含有镀覆金属的化合物、导电的盐类、缓冲剂、pH调节剂和添加剂等的水溶液组成。
通电后，镀锌液中的金属离子，在电位差的作用下移动到阴极上形成镀层。
阳极的金属形成金属离子进入镀锌液，以保持被镀覆的金属离子的浓度[1]。
在有些情况下，如镀铬，是采用铅、铅锑合金制成的不溶性阳极，它只起传递电子、导通电流的作用。
电解液中的铬离子浓度，需依靠定期地向镀液中加入铬化合物来维持。
镀锌时，阳极材料的质量、镀锌液的成分、温度、电流密度、通电时间、搅拌强度、析出的杂质、电源波形等都会影响镀层的质量，需要适时进行控制。
[编辑本段]三、种类1、碱性氰化物镀锌2、碱性锌酸盐镀锌3、铵盐镀锌4、钾盐镀锌5、铵钾混合浴镀锌6、硫酸盐镀锌三、镀锌层的后处理1、去氢2、钝化3、着色现在钢板的表面镀锌主要采用的方法是热镀锌。
热镀锌之吹镀与吊镀
热镀锌之吹镀与吊镀文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
热镀锌吹镀和吊镀的区别
热镀锌工艺的原理是使金属在熔融的状态下与铁的基体进行反应，产生一层合金，再将集体和锌层结合在一起，这样就形成了热镀锌的金属。
热镀锌工艺的优点有锌层镀的很均匀，能够强有力的附着在金属上面，并且使用寿命很长。
冷镀锌就是电镀锌，已经很少出现在我们的生活生产中了，为了保证质量，都采用了热镀锌。
与冷镀锌相比，热镀锌具有很多的优势：
1、热镀锌工艺生产的锌层分布均匀；
2、热镀锌工艺使得钢的表面质量有所提高，拥有了完整的镀锌层，就不会出现黑斑和气泡，钢表面的粗糙程度明显的降低了；
3、热镀锌工艺的镀锌层的质量可以根据生产的要求进行设定。
热镀锌分为吹镀和吊镀，那么两种工艺的区别在哪里
比较传统的是吊镀，吊镀的锌层分布不均匀，锌的浪费极大，而吹镀锌层比较均匀表面光亮，大量的节省了锌的使用，吊镀表面不均匀，容易产生锌瘤和锌渣而吹镀表面极度光滑，产品合格率高很多，另外吊镀的大部分工作都属于人工，而吹镀一般是半自动或者全自动，节省人力，提高了生产效率。
吹镀
用气刀即气压对着需镀锌的材料吹压减薄镀层到需要的目标镀层厚度
吹镀锌目的：1均匀镀锌面；2降低镀锌面厚度。
吹镀锌能加速形成热浸锌的锌铁合金层。
吹镀构件达到厚度为7μ以上，使用的寿命可以达到25年。
吹镀锌的一般厚度是7---15μ形成热浸锌铁合金层。
不吹形成热浸锌铁合金层能达到30μ，没有意义。
热浸镀锌厚度
热镀锌是一种金属防腐方式，用于金属结构设施上，可以防止金属被腐蚀。
下面为大家介绍一下热镀锌的原理与厚度标准知识。
一、热镀锌的原理热镀锌也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种方法防护性能：通常热镀锌层一般在35μm以上。
热镀锌镀层致密，无有机物夹杂。
众所周知，锌的抗大气腐蚀的机理有机械保护及电化学保护，在大气腐蚀条件下锌层表面Zn(OH)2及碱式碳酸锌保护膜，减缓锌的腐蚀，这层保护膜(也称白锈)受到破坏后会形成新的膜层。
当锌层破坏严重，危及到铁基体时，锌对基体产生保护，锌的标准电位-0.76V，铁的标准电位-0.44V，锌与铁形成微电池时锌被溶解，铁作为阴极受到保护。
由此可得出结论，热镀锌对基体的抗腐蚀能力优于电镀锌。
镀锌层形成过程热镀锌层形成过程是铁基体与外面的纯锌层之间形成铁-锌合金的过程，工件表面在热浸镀时形成铁-锌合金层，才使得铁与纯锌层之间很好结合，其过程可简单地叙述为：当铁工件浸入熔融的锌液时，首先在界面上形成锌与α铁(体心)固熔体。
这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。
因此，当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到(或叫渗入)铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金，而扩散到熔融的锌液中的铁就与锌形成金属间化合物FeZn13，沉入热镀锌锅底，即为锌渣。
当工件从浸锌液中移出时表面形成纯锌层，为六方晶体。
其含铁量不大于0.003%。
二、热镀锌厚度标准热镀锌层厚度的标准与镀锌工件的厚度有关，通常如下：工件的厚度大于或等于6毫米的，平均厚度应大于85微米，局部厚度应大于70微米；工件的厚度小于6毫米大于3毫米的，平均厚度应大于70微米，局部厚度应大于55微米；工件的厚度小于3毫米大于1.5毫米的，平均厚度应大于55微米，局部应大于45微米；以上内容就是为您介绍的热镀锌的原理与热镀锌的厚度标准等相关知识了，希望这些内容对您了解热镀锌有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热镀锌性能特点
（1） 具有较厚的致密的纯锌层覆盖在钢铁表 面 上，它可以避免钢铁基体与任何的腐 蚀溶 液的接触，保护钢基体免受腐蚀。
（2） 具有铁—锌合金层，结合致密，在海洋 性盐雾大气及工业性大气中表现特有抗 腐蚀性；
锌概述
锌是一种化学元素，它的化学符号是Zn， 它的原子序数是30，是一种浅灰色的过 渡金属。外观呈现银白色，在现代工业 中对于电池制造上有不可抹灭的地位， 为一相当重要的金属。锌易溶于酸，也 能溶于碱，故称它为两性金属。
Zn+2NaOH=Na2ZnO2+H2 ↑
锌的防腐蚀原理概述
锌的标准电极电位为-0.76V，对钢铁基体 来说，锌镀层属于阳极性镀层，它主要 用于防止钢铁的腐蚀，其防护性能的优 劣与镀层厚度关系甚大。
（6） 热镀锌后的件表面光亮美观。 （7） 纯锌层是热镀锌中最富有塑性的一
层镀锌层，其性质基本接近于纯 | 锌，具有良好延展性。
应用范围
热镀锌的应用随着工农业的发展也相 应扩大。因此，热镀锌制品在工业（如 化工设备、石油加工、海洋勘探、金属 结构、电力输送、造船等），农业（如： 喷灌、暧房）、建筑（如：水及煤气输 送、电线套管、脚手架、房屋等）、桥 梁、运输等方面，近几年已大量地被采 用。由于热镀锌制品具有外表美观、耐 腐蚀性能好等特点，其应用范围越来越 广泛。
电镀锌原理
电镀锌种类
1、碱性氰化物镀锌 2、碱性锌酸盐镀锌 3、铵盐镀锌 4、钾盐镀锌 5、铵钾混合浴镀锌 6、硫酸盐镀锌
电镀后处理
1、去氢
2、钝化 3、着色
在烘箱内进行, 温度为110～ 220°Ｃ,温度控制的高低应根 椐基体材料而定。
电镀性能特点
1、 锌镀层较厚，结晶细致、均匀且无孔隙 ，抗腐蚀性良好；
热镀锌概述
在各种保护钢基体的涂镀方法中，热浸 锌是非常优良的一种。它是在锌呈液体 的状态下，经过了相当复杂的物理、化 学作用之后，在钢铁上不仅镀上较厚的 纯锌层，而且还生成一种锌一铁合金层。 这种镀法，不仅具备了电镀锌的耐腐蚀 特点，而且由于具有锌铁合金层。还具 有电镀锌所无法相比拟的强耐蚀性。因 此这种镀法特别适用于各种强酸、碱雾 气等强腐蚀环境中。
（3） 由于结合牢固，锌—铁互溶，具有很强 的耐磨性；
（4） 由于锌具有良好的延展性，其合金层与 钢基附着牢固，因此热镀件可进行冷冲、 轧制、拉丝、弯曲等各种成型而不损坏 镀层；
热镀锌性能特点
（5） 钢结构件热镀锌后，相当于一次退 火处理，能有效改善钢基体的机械 性能，消除钢件成型焊接时的应 力，有利于对钢结构件进行车削 加工。
2、 电镀所得锌层较纯，在酸、碱等雾气中 腐蚀较慢，能有效保护钢基体；
3、 锌镀层经铬酸钝化后形成白色、彩色、 军绿色ቤተ መጻሕፍቲ ባይዱ，美观大方，具有一定的装饰 性；
4、 由于锌镀层具有良好的延展性，因此可 进行冷冲、轧制、折弯等各种成型而不 损坏镀层。
应用范围
随着科学技术生产的发展，电镀工业 所涉及的领域越来越广泛。目前，电镀 锌的应用已遍及国民经济的各个生产和 研究部门。例如，机器制造、电子、精 密仪器、化工、轻工、交通运输、兵器、 航天、原子能等等，在国民经济中有重 大意义。
热镀锌原理
热镀锌层是锌在高温液态下，分三个步 骤形成的： 1、 铁基表面被锌液溶解形成锌—铁合金 相层； 2、 合金层中的锌离子进一步向基体扩散 形成锌铁互溶层； 3、 合金层表面包络着锌层。
热镀锌工艺过程
冷轧基板焊接→清洗（去除冷轧过程中 表面残留的乳化液和铁屑） →700-850°C的再结晶退火→带钢控温 高出锌液温度（450°C）大约20°C的范 围内镀锌。
在潮湿的空气中，锌表面会生成致密的 碱式碳酸锌膜。
2Zn+O2+CO2+H2O=Zn(OH)2CO3
电镀锌原理
在盛有镀锌液的镀槽中，经过清理和特殊预处 理的待镀件作为阴极，用镀覆金属制成阳极， 两极分别与直流电源的正极和负极联接。通电 后，镀锌液中的金属离子，在电位差的作用下 移动到阴极上形成镀层。阳极的金属形成金属 离子进入镀锌液，以保持被镀覆的金属离子的 浓度。镀锌时，阳极材料的质量、镀锌液的成 分、温度、电流密度、通电时间、搅拌强度、 析出的杂质、电源波形等都会影响镀层的质量， 需要适时进行控制。
