tecplot使用指南

tecplot使用指南

Tecplot软件使用指南Part1:软件简介Tecplot是Amtec公司推出的一个功能强大的科学绘图软件。

它提供了丰富的绘图格式,包括x-y曲线图,多种格式的的2-D和3-D面绘图,和3-D体绘图格式。

而且软件易学易用,界面友好。

而且针对于Fluent软件有专门的数据接口,可以直接读入*.cas和*.dat文件,也可以在Fluent软件中选择输出的面和变量,然后直接输出tecplot格式文档。

Tecplot是绘图和数据分析的通用软件,对于进行数值模拟、数据分析和测试是理想的工具。

作为功能强大的数据显示工具,Tecplot通过绘制XY,2-D和3-D数据图以显示工程和科学数据。

它主要有以下功能1、可直接读入常见的网格、CAD图形及CFD软件(PHOENICS、FLUENT、STAR-CD)生成的文件。

2、能直接导入CGNS、DXF、EXCEL、GRIDGEN、PLOT3D格式的文件。

3、能导出的文件格式包括了BMP、AVI、FLASH、JPEG、WINDOWS等常用格式。

4、能直接将结果在互联网上发布,利用FTP或HTTP对文件进行修改、编辑等操作。

也可以直接打印图形,并在MICROSOFT OFFICE上复制和粘贴。

5、可在WINDOWS 9x\Me\NT00\XP和UNIX操作系统上运行,文件能在不同的操作平台上相互交换。

6、利用鼠标直接点击即可知道流场中任一点的数值,能随意增加和删除指定的等值线(面)。

7、ADK功能使用户可以利用FORTRAN、C、C++等语言开发特殊功能。

随着功能的扩展和完善,在工程和科学研究中Tecplot 的应用日益广泛,用户遍及航空航天、国防、汽车、石油等工业以及流体力学、传热学、地球科学等科研机构。

其最新的版本为tecplot10.0 和最近推出的tecplot360Part2 经典算例展示以下是一些用tecplot软件作分析得到结果。

图1;网格生成图2 磁气圈流线模拟图图3 三维航天器模拟图Tecplot软件可以作为工程计算前处理(网格生成显示)和后处理(结果分析可视化)的重要辅助工具。

tecplot_简单的中文入门教程14页

tecplot_简单的中文入门教程14页

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理,使用Tecplot来驾驭您的资料会更显轻松无比,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中,而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

tecplot使用教程

tecplot使用教程

tecplot使用教程
以下是一份关于如何使用Tecplot的简要教程,其中不包含任何标题:
1. 打开Tecplot软件。

2. 在菜单栏中选择“File(文件)”,然后点击“Open(打开)”选项。

3. 浏览文件夹,并选择要打开的数据文件。

4. 点击“Open(打开)”按钮,将数据文件导入到Tecplot中。

5. 在界面上方的工具栏中,选择需要使用的绘图工具,例如“Line(线图)”或“Contour(等值线图)”。

6. 在工具栏中选择“Variable(变量)”,然后选择你想要绘制的数据变量。

7. 在图形窗口中点击并拖动以调整视图。

8. 你可以使用鼠标右键单击图形窗口进行进一步操作,例如添加网格、调整颜色图例等。

9. 如果需要改变绘图样式,可以在工具栏中选择“Style(样式)”选项,并在弹出的选择框中进行设置。

10. 可以使用菜单栏中的“File(文件)”选项保存绘制的图形。

11. 如果需要对数据进行分析或处理,可以使用菜单栏中的“Data(数据)”选项来执行相关操作,例如计算最大值、平均值等。

12. 在使用完Tecplot后,可以选择菜单栏中的“File(文件)”选项,然后点击“Exit(退出)”以关闭软件。

这是一个简单的Tecplot使用教程,希望对你有所帮助。

记得根据你的实际情况和需求来进行操作。

Tecplot 使用手册

Tecplot 使用手册

Tecplot 使用手册Tecplot 使用手册1. 简介1.1 Tecplot 概述1.2 Tecplot 功能1.3 Tecplot 优势2. 系统需求2.1 硬件需求2.2 软件需求3. 安装与配置3.1 安装 Tecplot3.2 配置 Tecplot 界面3.3 配置 Tecplot 设置4. 数据导入与导出4.1 导入数据文件4.2 导入 CAD 数据4.3 导入其他格式数据 4.4 导出数据文件4.5 导出图形文件5. 数据处理与分析5.1 数据编辑5.2 数据过滤5.3 数据变换5.4 数据插值5.5 数据剖面分析5.6 数据统计分析6. 图形绘制与可视化6.1 二维绘图6.2 三维绘图6.3 符号标记与注释 6.4 动画制作6.5 其他可视化功能7. 数据比较与对比7.1 数据对比绘图7.2 数据对比分析7.3 数据间关联与连接8. 脚本与批处理8.1 自动化脚本编写 8.2 批处理命令8.3 批量导入与处理9. 模拟与优化9.1 流体仿真9.2 结构仿真9.3 优化算法10. Tecplot API10.1 API 概述10.2 API 示例与用法11. 常见问题与解答12. 附录12.1 Tecplot 快捷键12.2 Tecplot 文件格式12.3 Tecplot 函数库附件:本文档附有相关示例文件和教学视频,可供参考。

法律名词及注释:1. Tecplot:Tecplot是一款用于数据可视化和分析的软件,广泛应用于工程和科学领域。

2. 数据过滤:指对数据进行筛选和处理,以满足特定要求或提取感兴趣的部分数据。

3. 数据插值:指以一组已知数据点为基础,通过适当的插值方法,计算出其他位置上的数据值。

4. 数据剖面分析:指沿着指定方向切割数据,并显示出该方向上的数据分布情况。

5. 数据统计分析:指对数据进行统计计算和分析,包括求平均值、方差、标准差等。

6. 自动化脚本编写:指使用脚本语言自动化执行一系列预先编写好的命令和操作。

tecplot的使用入门与技巧

tecplot的使用入门与技巧

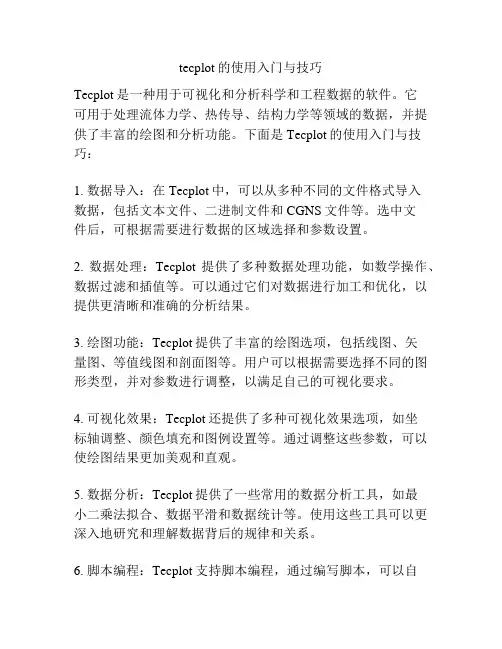

tecplot的使用入门与技巧Tecplot是一种用于可视化和分析科学和工程数据的软件。

它可用于处理流体力学、热传导、结构力学等领域的数据,并提供了丰富的绘图和分析功能。

下面是Tecplot的使用入门与技巧:1. 数据导入:在Tecplot中,可以从多种不同的文件格式导入数据,包括文本文件、二进制文件和CGNS文件等。

选中文件后,可根据需要进行数据的区域选择和参数设置。

2. 数据处理:Tecplot提供了多种数据处理功能,如数学操作、数据过滤和插值等。

可以通过它们对数据进行加工和优化,以提供更清晰和准确的分析结果。

3. 绘图功能:Tecplot提供了丰富的绘图选项,包括线图、矢量图、等值线图和剖面图等。

用户可以根据需要选择不同的图形类型,并对参数进行调整,以满足自己的可视化要求。

4. 可视化效果:Tecplot还提供了多种可视化效果选项,如坐标轴调整、颜色填充和图例设置等。

通过调整这些参数,可以使绘图结果更加美观和直观。

5. 数据分析:Tecplot提供了一些常用的数据分析工具,如最小二乘法拟合、数据平滑和数据统计等。

使用这些工具可以更深入地研究和理解数据背后的规律和关系。

6. 脚本编程:Tecplot支持脚本编程,通过编写脚本,可以自动化和批处理数据处理和分析任务。

使用脚本还可以实现一些复杂的操作和定制化需求。

7. 结果输出:Tecplot可以将绘图结果保存为多种格式的文件,如图片文件、动画文件和PDF文件等。

此外,还可以将图形导出为矢量图,以便于在其他软件中进行编辑和处理。

8. 帮助文档与在线资源:Tecplot提供了详细的帮助文档和在线资源,包括教程、示例和论坛等。

在使用过程中,可以随时参考这些资源,以解决问题和学习新功能。

总之,Tecplot是一款功能强大的科学数据可视化和分析软件,通过掌握其基本使用入门与技巧,可以提高数据处理和分析的效率,并获得更好的可视化效果。

教你一步步用tecplot处理数据

教你一步步用tecplot处理数据

许多新手看帮助总感觉很抽象,到具体要处理数据时,又不知道如何是好,为此,作者特地通过一个小例子一步步的讲述如何处理数据,希望对初学者有所帮助.1.首先建立一个记事本,将数据按下图所示排列好其中第一列作为X轴,第二到五列作为Y轴.2.将记事本另存为dat格式的文件,即在把文件名改为*.dat,如下图所示,这样易于tecplot读取数据,当然也可以直接保存,只是读取时要选所有文件类型.3.打开tecplot,点击File---new layout创建新的文件,然后点击File---Load data file,打开刚才建立的数据文件,如下图..在弹出的窗口中点击OK,得到的图形如下所示:显然不是想要的效果.4.由于上图好像只有一条线,而实际应该有四条.我们可点击左侧工具栏中的”mappingstyle”按钮(注我用的是tecplot 10,9可能要在菜单栏里面打开),如下图.接着在弹出来的窗口中,点map show 把其它三条线激活(activate)即全为YES,如下所示此时四条线已经在图中出来了.5.但是四条线基本上都在一起,很难区分,需要采用不同线形,或一些小图例加以区分.操作如下:还是在mapping style 窗口选择symbols,激活symbol show ,并点击按钮symb shape 为每条线选好小图标,比如V2选square,V3先Delta ,等,依次选好.最后给各个小图标选好填充颜色.点击fill mode 选use specific color使其和线的颜色一样.最终如下图所示:6.下一步加上图例,在菜单栏中点击plot---line legend,在弹出的窗口中选中show line legend.此时图中就出现了图例,你还可以在该窗口对图例大小,文档颜色等进行设置.在这里,设置为 no box,效果如下图所示.7.到此,基本的样子已经出来,但是各坐标刻度还是不符号要求,先修改Y轴,在图中双击Y轴位置,弹出如下图所示窗口,在这里可以对Y轴进行各项设置.先修改Y軸的范围(点range),改为3.2到22,这样就把所提供的数据全包括了.然后点title---use text,修改Y轴的名称为Nu.,点击tick, 去掉auto spacing的勾,设置最大单位刻度,这里设置为2.最终Y轴设置如下,8.同样双击X轴,对其进行设置.其中为了使坐标体现所给的数据,需在range 面选中use logscale.即使用给定数值作为坐标.所得图如下所示注意,要是没有选中use log scale则会是这样一个图,注意一下两者的区别。

tecplot_简单的中文入门教程14页

tecplot_简单的中文入门教程14页

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理,使用 Tecplot来驾驭您的资料会更显轻松无比,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中,而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6 xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)工作空间菜单 (6)工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)XY图形的存储与输出 (9)两个XY图形的叠加 (9)图形的复制 (10)第四章 2D和3D图形的绘制实例 (10)文件头说明 (10)有限元与数据的结构 (11)等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

科研画图工具Tecplot使用教程

科研画图工具Tecplot使用教程

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理,使用Tecplot来驾驭您的资料会更显轻松无比,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中,而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

Tecplot详细经典教程

Tecplot详细经典教程

Tecplot9.0用法简介Tecplot9.0十分友好,用户打开后会看到如下的界面:下面将用一些例子来讲解Tecplot的使用方法。

一、创建三维(3D)等高图1、点击File菜单,选择New Layout。

2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺次选择Demo/plt/skirt.plt。

3、点击界面左上角的按钮。

对弹出的消息框均点“确定”。

4、在界面左侧边栏中的工具按钮栏中,选择“定Z轴旋转”按钮(左起第二列倒数第二个按钮),用鼠标单击图象将其拖动旋转180度,直至面向使用者。

5、在边栏左上方Zone Layers栏目中,去掉Mesh前的,选中Contour前的。

在弹出的Contour variable对话框中选择V4:P(N)。

关闭对话框。

6、在Field菜单中点击Boundary Attributes项,在弹出的对话框中选择所有区域,然后将Bndy Color设置为Black。

7、仍在 Boundary Attributes窗口中选择Effects标签,将Lighting Effects设置为Gouraud。

关闭对话框。

最终结果如下:二、用结构化排列的数据绘制等高图1、点击菜单File,选择New Layout。

2、顺次点击File/Load Datafile(s),在Tecplot的安装目录TEC90下顺次选择Demo/plt/cylinder.plt。

3、在边栏左上方的Zone Layers处,去掉Mesh前的,选中Contour前的。

在弹出的Contourvariable对话框中选择V5:V(M/S)。

关闭对话框。

4、在Field菜单中选择Contour项,点击Contour Attributes。

选中zone 1,将Contour Plot Type设置为Lines。

选中zone 2,设置该项为Flood,选中zone 3,设置该项为Both Lines and Flood。

Tecplot的使用入门与技巧

Tecplot的使用入门与技巧

Tecplot的使用入门与技巧Tecplot 是一种绘图视觉处理,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等。

Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中, 而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章 菜单功能 (2)1.1 文件菜单 (2)1.2 编辑菜单 (2)1.3 视图菜单 (2)1.4 轴菜单 (2)1.5 域菜单 (3)1.6 xy菜单 (4)1.7 格式菜单 (4)1.8 数据菜单 (5)1.9 框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1 边框的编辑 (7)3.2 关于轴线坐标的编辑 (7)3.3 在XY图形中关于symbol的设置 (8)3.4 坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章 2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

tecplot入门

tecplot入门
图4 Zone Style
图ቤተ መጻሕፍቲ ባይዱContour Line
选上左边的mesh,可以自动划分网格,见图6。
图6 Mesh
选上左边的Streamline,单击 就可以画流线,见图7。
图7 Streamline
在左边的3D Cartesian处下拉菜单,选上2D Cartesian,就可以处理二维平面图。
图8 2D Cartesian
读取数据打开fileloaddatafiles选择所要输出的数据格式此处为dat和plt格式选择tecplotdataloader
Tecplot
1.启动Tecplot 360
双击Tecplot 360快捷图标(或者右键—打开),进入编辑界面。
2.读取数据
打开File – Load Data File(s),选择所要输出的数据格式(此处为dat和plt格式,选择Tecplot Data loader)。
选择数据,单击OK即可。
选择输出形式,三维、二维、XY曲线图,此处选择3D Cartesian,见图1,单击OK,见图2.。
图1选择输出形式
图2物理几何
图3 Contour选项
单击左边的Zone Style,选择Right Wing,把Contour Type由Flood改为Line,图形由图4变为图5.

Tecplot_简单的中文入门教程 14页资料

Tecplot_简单的中文入门教程    14页资料

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理,使用Tecplot来驾驭您的资料会更显轻松无比,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中,而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

Tecplot-简单的中文入门教程----14页

Tecplot-简单的中文入门教程----14页

Tecplot的使用入门与技巧汪继文前言Tecplot 是一种绘图视觉处理,使用Tecplot来驾驭您的资料会更显轻松无比,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等…Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中,而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章菜单功能 (2)1.1文件菜单 (2)1.2编辑菜单 (2)1.3视图菜单 (2)1.4轴菜单 (2)1.5域菜单 (3)1.6xy菜单 (4)1.7格式菜单 (4)1.8数据菜单 (5)1.9框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1边框的编辑 (7)3.2关于轴线坐标的编辑 (7)3.3在XY图形中关于symbol的设置 (8)3.4坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

tecplot的使用

tecplot的使用

尬 ur w.用 Redraw ~生 : 钮乎南亚新 .
• Redra叫iIl dó) 指 E 画卫前帧 . • Redraw AII(全部;f(画), ;Jl曲全部楠,酝 Shift 理外触面 Redraw AII 擅佣金重新'1:
)1<工作区tl 胡亚画(.川。 redraw)金边摆不断地向明显黯困在­
且过 Tecplol 的-L A 栏. uJ 以耻 1 ,掉榄用 fll 的幽 l啕悴制 . i'r事工 A~J 外班要 Il;! f 理;J! lr L l1的性月五 . )~外淫 '1 以冉制帕的模式、沾咄帧和1 快 1l<\!l! Ä . L 且栏如l 闯 4-3 所市 .
'1) 帕模式
帕懊式决足了当 lii/帕且凉的阳吊格式 , 如阁制 "r )J、: )\iJ 4种 .
• 且 Uffl JJ 、攘式进行选仰 1) 阑核 .
• 蝇 l划帧式 i丘行曲大. {参与h 甘盹阳显示操作
• 自民 l.t挺割模式, .每|显苟言盹协所在位置的物用髓的值 .
• 导 111 黠割自此 h 性武 ~tI划 4-10 所示的两个描创 .i革1iJi'!据的导 111 操作 .

圄 4- 1 0 J自躁'早出结钮
S) 显示;a;项措钳制i 叩 I.y 叩tion button)
用来世 m Tecplol 的机志 栏 "'1性能参盘-
6) 给阁属性撞倒 (plot altributcs bulton)
吁以打开拴阳剧性对话舷进行区属显示世置 .
7) 工且Jli钝 [(1∞ I button) 每 一 个 L 且撞倒即有相应的副斩、捎 1 1 串状 . 共有 28 种,阻挠 , 如l 阻 4-7 所'1' •

Tecplot使用技巧入门基础教程

Tecplot使用技巧入门基础教程
对于三维图形,可以通过按住鼠标右键拖动或工具栏上的旋转按钮进 行视图的旋转操作,方便从不同角度查看图形。
视图设置
可以通过菜单或工具栏上的设置按钮进行视图的设置操作,包括背景 颜色、网格线显示、坐标轴设置等,以满足不同的查看需求。
03
数据处理与可视化
Chapter
数据格式转换与清洗
数据导入与导出
支持多种数据格式导入,如Excel 、CSV、TXT等,同时可将处理后 的数据导出为常用格式。
数据。
添加交互式控件
通过添加滑块、下拉框等控件 ,实现用户对图表的交互式操 作。
实现图表联动
当在一个图表中进行操作时, 其他相关图表能够实时更新, 展示联动效果。
支持数据筛选与排序
允许用户对数据进行筛选和排 序,以便更好地分析数据特征

动画效果制作与展示
创建动画序列
通过设置动画序列,实现图表随时间的动态 变化效果。
工程领域数值模拟结果展示
数值模拟数据导入
支持多种数值模拟软件的数据格式导入,如ANSYS、NASTRAN等 ,方便用户进行后续处理和分析。
结果可视化
利用Tecplot的强大可视化功能,可以将数值模拟结果以云图、矢 量图、流线图等形式展示,便于理解和评估模拟结果。
数据比较与分析
提供数据比较和分析工具,帮助用户对不同数值模拟结果进行比较和 评估,为工程设计和优化提供依据。
生物医学图像处理与分析
医学图像处理
支持DICOM等医学图像格式的导入和处理,可以进行图 像增强、分割、配准等操作。
01
三维重建与可视化
利用Tecplot的三维重建技术,可以将 二维医学图像转化为三维模型,实现更 直观的可视化效果。

Tecplot使用教程

Tecplot使用教程

图形样式设置和美化技巧
调整坐标轴范围和刻度
根据数据范围和显示需求,合理设置坐标轴 的范围、刻度和标签等属性。
调整颜色和样式
通过调整图形的颜色、线条样式和点样式等 属性,使图形更加美观和易读。
添加图例和注释
为图形添加图例和注释,方便读者理解图形 内容和数据含义。
使用模板和样式表
Tecplot提供了丰富的模板和样式表,可以 快速应用到图形中,提高绘图效率。
自定义色彩映射
用户也可以自定义色彩映射方案,比如设置渐变色、调整颜色范围等。
透明度调整
在绘制三维曲面图时,可以通过调整曲面的透明度来展示数据的内部 结构,同时避免遮挡重要信息。
色彩和透明度结合使用
可以将色彩和透明度结合使用,以达到更好的可视化效果。
三维场景旋转、缩放和平移操作
鼠标操作
在Tecplot的三维视图中,可以通 过鼠标的左键、中键和右键来实现 场景的旋转、缩放和平移操作。
要点二
与CFD软件协同
Tecplot是流体动力学(CFD)领域常 用的后处理工具之一。可以与主流的 CFD软件(如ANSYS Fluent、 OpenFOAM等)进行协同工作,读取 并处理CFD计算结果文件,生成高质量 的流场可视化图像和动画。
要点三
与数据处理软件协同
除了与CAD和CFD软件的协同外, Tecplot还可以与数据处理软件(如 Excel、MATLAB等)进行协同工作。 通过导入数据处理软件生成的数据文件, 可以在Tecplot中进行进一步的分析和 可视化展示。同时,Tecplot也提供了 丰富的数据导出选项,方便将可视化结 果导出到其他软件中进行进一步处理和 应用。
02
Tecplot界面与基本操作

Tecplot的使用入门与技巧

Tecplot的使用入门与技巧

Tecplot的使用入门与技巧Tecplot 是一种绘图视觉处理,从简单的xy图到复杂的3d动态模拟,Tecplot可快捷地将大量的资料转成容易了解的图表及影象。

表现方式有等高线、3d流线、网格、向量、剖面、切片、阴影、上色等。

Tecplot是一种资料视觉化软件,可以进行科学计算,将电脑计算后的资料进行视觉化处理,便于更形象化地分析一些科学数据,是一种传达分析结果功能最强大的视觉化软件。

Tecplot可以用来建立一个图形,二维数据的等高线和矢量图块。

使用Tecplot可以很容易地在一页上建立图形和图块或者对它们进行定位。

每一个图形都是在一个文本框中, 而这些框架可以被复制再修改,这就会使你很容易地对一个数据集显示其不同的视图。

本文主要对Tecplot的使用做一个简单的说明,先简单介绍一下各菜单及其选项的一些基本而主要的功能,然后说明一下边框工具栏的基本用法,最后会分别就几个一维和二维图形来说明一下Tecplot中一些常用的概念和一些基本图形的处理方法。

目录第一章 菜单功能 (2)1.1 文件菜单 (2)1.2 编辑菜单 (2)1.3 视图菜单 (2)1.4 轴菜单 (2)1.5 域菜单 (3)1.6 xy菜单 (4)1.7 格式菜单 (4)1.8 数据菜单 (5)1.9 框架菜单 (5)1.10 工作空间菜单 (6)1.11 工具菜单 (6)第二章边框工具栏选项的用法 (6)第三章XY图形的绘制实例 (7)3.1 边框的编辑 (7)3.2 关于轴线坐标的编辑 (7)3.3 在XY图形中关于symbol的设置 (8)3.4 坐标调整 (8)3.5 XY图形的存储与输出 (9)3.6 两个XY图形的叠加 (9)3.7 图形的复制 (10)第四章 2D和3D图形的绘制实例 (10)4.1 文件头说明 (10)4.2 有限元与数据的结构 (11)4.3 等高线与3D图形的绘制 (13)第一章:菜单功能打开Tecplot之后,可以看到Tecplot的界面,最上面一行是菜单栏,且每一菜单下都有其对应的菜单选项。

手把手教你使用tecplot处理

手把手教你使用tecplot处理

手把手教你使用tecplot处理使用Tecplot处理数据的手把手教程Tecplot是一种用于可视化和分析科学和工程数据的强大软件工具。

它提供了丰富的功能和工具,可以帮助用户快速处理和分析复杂的数据集。

本教程将手把手地向您介绍如何使用Tecplot来处理数据。

1. 准备数据首先,您需要准备要处理的数据。

可以从实验、模拟或其他来源获取数据,并将其保存为适当的格式,例如文本文件、CSV文件或二进制文件。

确保数据的格式正确,并且每列的数据都有适当的标签。

2. 打开Tecplot在您的计算机上打开Tecplot软件。

一旦打开,您将看到一个初始界面,其中包含菜单栏、工具栏和视图窗口。

3. 导入数据在Tecplot的菜单栏中,选择"File"(文件)选项,然后选择"Load Data"(加载数据)。

在弹出的对话框中,浏览并选择您准备好的数据文件。

根据您的数据文件的格式,选择适当的导入选项,并点击"OK"(确定)按钮。

Tecplot将加载并显示您的数据。

4. 数据预处理一旦数据加载完成,您可以对其进行预处理以满足您的需求。

Tecplot提供了多种数据操作功能,例如筛选、排序、插值和变换。

您可以使用这些功能来清洗和处理数据,以便更好地进行分析。

5. 创建图表在Tecplot的工具栏中,选择适当的图表类型,例如二维线图、散点图或三维曲面图。

然后,选择要在图表中显示的数据变量,例如X轴、Y轴和Z轴。

根据需要,您可以添加多个数据变量和曲线,以生成更复杂的图表。

6. 自定义图表Tecplot还提供了丰富的自定义选项,可以帮助您调整和美化图表。

您可以更改轴的刻度、标签和范围,修改图表的标题和图例,调整曲线的样式和颜色等。

通过逐步尝试和调整,您可以创建出令人满意的图表。

7. 分析数据一旦您的图表生成完成,您可以使用Tecplot的分析工具来进一步探索和理解数据。

例如,您可以计算数据的统计特征,如平均值、标准差和相关系数。

tecplot使用手册

tecplot使用手册

tecplot使用手册大部分是根据tecplot 9。

0写的,不过应该10。

0等等也差不多。

一、简介tecplot包含两部分,一部分是数据的组织方式,另一部分是软件的基本操作.tecplot9.0的三维数据显示功能大大增强了。

数据的组织方式和显示有很大关系。

数据的组织分成I,IJ,IJK组织。

I组织类似行向量按照自然顺序排列.二、tecplot的菜单结构File,Edit,View,Axis(XY,2D,3D),Field,XY,Style,Data,Frame,Workspace,ToolsFrame modes有3D,用来表示表面、体积数据.2D表示2D field plots。

XY,S(ketch)。

layer有两种---+zone layers,包括contour,vector等等。

———+map layers,包括lines,symbols,bars等等.针对XY-plotting.针对的数据是XY方式组织的或者是I-ordered.三、tecplot的坐标系统包括:paper,frame,2D physical coord。

,3D physical coord.,paper左上角为原点.frame和2D,3D在左下角为原点.frame的长宽均为100。

cell—centered data对于网格中心的数据,tecplot可以将其变换为网格节点上的数据。

可以通过Shift Cell—centered Data (Data menu)将其改变.Extract Data points可以有三种方法:—--+用鼠标选择离散点集—-—+用鼠标画一个polyline,从某点开始——-+用鼠标画一个geometry,从某点开始二进制数据格式比ASCII数据格式更快,因为他们占用更少的空间.TECPLOT 的ASCII数据文件可以分成若干个RECORD: ZONE,TEXT,GEOMETRY,CUSTOM LABELS,这些RECORD排列在文件头后面.zone的控制行的编写是很有用处的,对于2D和3D的绘图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Tecplot软件使用指南Part1:软件简介Tecplot是Amtec公司推出的一个功能强大的科学绘图软件。

它提供了丰富的绘图格式,包括x-y曲线图,多种格式的的2-D和3-D面绘图,和3-D体绘图格式。

而且软件易学易用,界面友好。

而且针对于Fluent软件有专门的数据接口,可以直接读入*.cas和*.dat文件,也可以在Fluent软件中选择输出的面和变量,然后直接输出tecplot格式文档。

Tecplot是绘图和数据分析的通用软件,对于进行数值模拟、数据分析和测试是理想的工具。

作为功能强大的数据显示工具,Tecplot通过绘制XY,2-D和3-D数据图以显示工程和科学数据。

它主要有以下功能1、可直接读入常见的网格、CAD图形及CFD软件(PHOENICS、FLUENT、STAR-CD)生成的文件。

2、能直接导入CGNS、DXF、EXCEL、GRIDGEN、PLOT3D格式的文件。

3、能导出的文件格式包括了BMP、AVI、FLASH、JPEG、WINDOWS等常用格式。

4、能直接将结果在互联网上发布,利用FTP或HTTP对文件进行修改、编辑等操作。

也可以直接打印图形,并在MICROSOFT OFFICE上复制和粘贴。

5、可在WINDOWS 9x\Me\NT00\XP和UNIX操作系统上运行,文件能在不同的操作平台上相互交换。

6、利用鼠标直接点击即可知道流场中任一点的数值,能随意增加和删除指定的等值线(面)。

7、ADK功能使用户可以利用FORTRAN、C、C++等语言开发特殊功能。

随着功能的扩展和完善,在工程和科学研究中Tecplot 的应用日益广泛,用户遍及航空航天、国防、汽车、石油等工业以及流体力学、传热学、地球科学等科研机构。

其最新的版本为tecplot10.0 和最近推出的tecplot360Part2 经典算例展示以下是一些用tecplot软件作分析得到结果。

图1;网格生成图2 磁气圈流线模拟图图3 三维航天器模拟图Tecplot软件可以作为工程计算前处理(网格生成显示)和后处理(结果分析可视化)的重要辅助工具。

图4:曲梁变形分析Part3: tecplot的界面tecplot 的开始界面。

界面共可以分成四个区,菜单条,工具栏,工作区和状态栏。

3.1.菜单栏• File: 进行文件的读写,打印,输出曲线,记录宏,设定记录配置,退出。

• Edit: 进行剪切,复制,粘贴,清除,上提与下压显示顺序,修改数据点等功能。

Tecplot的剪切,复制和粘贴只在tecplot内部有用。

如果想和windows的其它程序交换图形,可以用copy plot to clipboard 功能。

• View: 用来控制观察数据位置,包括比例,范围,3-D旋转,还可以用来进行祯之间的粘贴。

• Axis: 控制XY, 2D,3D祯模式。

• Field: 用来控制控制XY, 2D,3D祯模式中的网格,等值线,矢量,阴影,流线,3-D等值面,3-D切片,边界曲线等。

• XY: 控制X-Y曲线绘制。

• Style: 控制文本,几何体(多线,园,矩形,椭圆,正方形),数据标签,空格等功能。

• Data:用来创建,操纵,检查数据。

在tecplot中可以进行的数据操作包括,创建区域,插值,三角测量以及创建和修改由类似Fortran公式创建数据。

• Frame: 创建,编辑,控制祯。

• Workspace: 用来控制工作区的属性,包括色彩图例,页面网格,显示选项,和标尺。

• Tools: 用来快速运行宏,可以定义,创建。

或者创建简单的动画。

• Help: 打开帮助文档.3.2工具栏通过Tecplot的工具栏,可以进行经常用到的画图控制。

许多工具的外形类似于要进行工作的性质。

另外还可以控制祯的模式,活动祯,和快照模式。

(1)祯模式祯模式决定了当前祯显示的图形格式。

共有四种:1) 1.3D : 创建3-D面或者体图像。

2) 2.2D :创建2-D图。

3) XY :xy曲线图。

4) 4.S (草图):没有数据的图形,例如流动图表和视图。

(2)区域/图形层该选项决定了祯显示数据的格式。

完全的绘图内容包括所有的图层,文字,几何形状,以及添加于图形基本数据其它因素。

共有6种区域的2D和3D祯模式,4种XY祯模式,但没有草图模式。

6种2D和3D区域祯模式:1)• Mesh(网格):网格区域层用线连接数据点。

2) • Contour(等值线): 等值线区域层绘制等值线,可以是线或者常值或线间的区域,或者两者都有。

3) • Vector(矢量): 绘制数值方向与大小。

4) • Scatter(散点): 在每一个数据点绘制符号。

5) • Shade(阴影): 用指定的固体颜色对指定区域进行着色,或者对3D绘图添加光源。

6) • Boundary(边界): 对于指定区域绘制边界。

(3)区域效果对于3D祯来说,只对着色的等值线绘图起作用。

(4)重画按钮(redraw button)Tecplot 并不在每次图表更新后都自动重画,除非选择自动重画(automatically redraw)。

用redraw 按钮可以手动更新。

Redraw(重画):指重画当前祯。

Redraw All(全部重画):重画全部祯,shift+redraw all 会重新生成工作区。

自动重画(auto redraw)会连续不断的自动更新图表。

显示选项按钮(display option button):用来设定tecplot的状态栏和性能参数。

绘图属性按钮(plot attributes button):可以打开绘图属性对话框进行区域显示设置。

工具按钮(tool button):每一个工具按钮都有相应的鼠标形状。

共有28 种,12类。

每个按钮的使用方法和功能将在附录中给出。

3.3工作区工作区是进行绘图工作的区域。

绘图工作都是在祯中完成的,类似于操作一个窗口。

在默认情况下,Tecplot显示网格和标尺。

所有的操作都是在当前祯中完成的。

Part4 tecplot数据结构Tecplot 中最高等级的数据被称作是一个数据系列。

它包括一个或者多个数据区域,数据块等。

区域为数据结构中的第二等级,可以从数据文件中读入或者利用Tecplot 进行创建。

在运行Tecplot 软件时,每当读入数据文件,或者创建区域时系统便会把数据加入到活动祯的数据结构中去。

同一个数据系列可以和多个祯连接,如果读入的数据文件超过一个,Tecplot 软件会自动将数据分组为一个数据系列,而且对每个数据点都包含有相同的变量参数,但是并不要求所有的数据文件的参数顺序都相同。

Tecplot 中应用相同数据系列祯的标题颜色相同。

下图给出了一个复杂的Tecplot 数据文件结构。

图中,祯1 和祯2 利用数据系列1,由一个包含有3 个区域的数据文件构成;祯3和利用数据系列2,由1 个包含2 个数据区域的数据文件和1 个包含3 个数据区域的数据文件组成;祯4 利用数据系列3,由1 个包含2 个区域的1 个数据文件构成。

Tecplot 可以使用两种数据类型:有序数据和有限元数据。

有序数据有序数据是一列按照逻辑保存于1维,2维或者3维数据组中。

在tecplot中应用I、J、K用来表示数据组维数下标。

最常见的数据形式为:1) I序列:I维数据组点数大于1并且JK维数据点数为1。

I维数据点数为整个数据组数据点数。

2) IJ序列:两维数组IJ的数据点数大于1并且K维数据点数为1,数据点数为IJ维数据点的乘积。

3) IJK序列:三维数据组中IJK维数据点个数大于1,数据点个数为IJK数据点个数的乘积。

有限元数据(finite-elementary)或称FE数据,是一种把数据点作为2D或者3D空间中的点按照规定连接形成单元或者网格的数据结构方法。

有限元数据可以分为两类:(1)FE-表面:用系列三角形或者四边形定义2D场或者3D面。

(2)FE-体:用系列四面体或者块单元定义3D场。

Part5 tecplot绘图实例5.1 二维绘图5.1.1 绘制xy曲线Tecplot 中的所有XY 曲线都是由一个或者多个XY 对构成的。

XY 对之间的关系以及曲线绘制方式,在Tecplot 被统称为XY 绘图。

XY 绘图有三种方式:1. 直线式(Lines): 用线段连接所有的数据点。

2. 符号式(Symbols):每个数据点由一个符号代表,例如圆、三角形、方形等。

3. 柱状式(Bars):每一个数据点由一个水平或垂直柱代表。

具体的例子参考例1系列。

5.1.2 绘制平面图形依据tecplot中数据有两种结构,顺序结构和有限元结构,就可以相应的画出三角形网格和四边形网格。

在有限元结构数据中,相应的使用的命令为ET=TRIANGLE和ET=QUADRILATERAL。

在数据变量的定义部分,除了点的坐标外,可以有点处的位移,应力等相关信息。

从而可以方便的绘制等高线,流线等。

具体的例子参考例2系列。

5.1.2 绘制3D图形Tecplot的三维有限元结构数据,常用的命令是ET=Brick ET=Tetrahedron 。

Brick表空间8个点组成的六面体。

Tetrahedron表示的是4个点做成的六面体。

由于空间中,内部结构无法直观的表示,tecplot提供了透明处理的命令translucency。

以及各种旋转按钮以便于从各个角度观察图形。

另外三维的等值线,流线矢量图,以及切片等高级绘图命令将在附录2中给出。

例3系列给出了两个简单的例子。

例1.1:title="a"variables=x,yzone t="line"i=1,j=4,f=point0 04 04 40 4点评;上述文件是一个顺序文件,包括了标题,变量,域定义。

描述的是四个点相连的情况。

例1.2:title="a"variables=x,yzone t="line"i=4,j=1,f=point0 04 04 40 4点评:交换I和J的数字,图像不会变化例1.3:title="a"variables=x,yzone t="line"i=2,j=2,f=point0 04 04 40 4点评:当I和J有一个不为1的时候,理解首尾相连的含义。

例1.4:zone t="line"i=3,j=2,k=1,f=point0 04 04 41 13 13 3点评;标题可以不要,加深理解首尾相连。

-例1.5:title="temperature"variables=t,Tzone t="yesterday"i=8,j=1,f=point813.2915.11016.41120.51222.91323.11420.41518.7zone t="today "i=8,j=1,f=point817.2917.11019.41123.51224.91325.11423.41520.7点评;在每个点上加上符号。
