不同形式挡土墙体积计算方法
挡土墙计算(理正岩土)
倾斜基底
3建 立 模 型
砌体材料凸榫容许应力表:
注：干砌的容许压应力为表中2.5号砂浆砌体的一半。
3建 立 模 型
混凝土、片石材料凸榫容许应力表:
3建 立 模 型
坡线土柱：
坡面线段数：即墙后填土的坡面形式，需交互 每段坡面线的水平和竖直投影长度；
换算土柱：换算方法：（取自《公路路基设计 规范》JTG D30-2004）h=q/γ ，h换算土层厚 （m）；q—车辆荷载附加荷载强度，墙高小于 2m，取20 kN/m2墙高大于10m，取10 kN/m2，墙 高在2~10m之间的用内插法计算，作用于墙顶或 墙后填土上人群荷载强度规定为3 kN/m2（计算 时采用10 kN/m2，偏安全考虑，根据《挡土墙》 04J008第5页3.3取值）,作用于挡墙栏杆顶的水 平推力采用0.75 kN/m，作用于栏杆扶手上的竖 向力采用1 kN/m；γ —墙背填土的容重，kN/m3； 公路或铁路行业，软件列出了常用的荷载，可 直接选用；
2模 型 简 化
对挡土墙模型进行简化，转为计算模型，简 化时，注意以下几点：
1） 碎石倒滤层：忽略不考虑； 2） 底板：如果是素混凝土，也可用钢筋混 凝土底板来模拟； 3） 灌砌块石：主要起防冲刷的作用，限制 墙体滑动的作用很小，可忽略不计； 4） 土压力起算点：可从基础底开始算，也 可从结构底开始算。从基础底开始算的话， 也可以考虑前面土产生的被动土压力，以外 加荷载方式加入。从基础底开始考虑，不考 虑墙前被动土压力。 5） 垫层：垫层比较薄时，可不考虑垫层。
3建 立 模 型
坡线土柱：
附加集中力：用于模拟作用在挡土墙上的其他外 力；加入等效墙前被动土压力，可根据交互的墙 身高度和墙前土体的物理参数计算出被动土压力； 作用点的坐标输入以挡墙墙身左上角点为坐标原 点；荷载大小为作用在挡墙纵向一延米范围内的 外力；是否为被动土压力，需要计算时选择 “是”，对结构有利时取荷载的0.3倍带入公式中 计算，对结构不利时取荷载0.5倍带入公式（软件 会自动乘系数），此处的公式，指的是滑移和倾 覆安全系数的计算公式。
理正挡土墙设计计算实例
理正挡土墙设计计算实例摘要：北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便，计算过程中为设计人员节省了大量的工作时间，本文借助工程实例向大家介绍一下该款软件的使用方法。
关键词：理正、悬臂式挡墙、稳定正文：挡土墙是岩土工程中经常遇到的土工构筑物之一。
北京理正软件设计研究所编制的挡土墙计算软件深受广大设计人员的喜爱。
该款软件数据界面直观、操作方便，具有以下几点有点：包括13种类型挡土墙；参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；适用的地区广；挡土墙基础的形式种类多；该软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。
避免公式方法对边界条件有限值的弊病。
尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。
本软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。
保证后续计算结果的合理性；除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响；计算内容完善——土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成，且可以生成图文并茂的计算书。
综合以上优点，设计人员在计算过程中采用该软件，可以节省大量的计算时间，降低工作强度。
在实际工程设计计算中，确定挡土墙的计算类型，根据理正挡土墙软件的操作流程进行计算，能很快的得到计算结果。
工程实例：1、项目背景G104是国家级干线公路之一，是北京连接天津、河北、江苏、安徽、浙江和福建省福州市的一条重要国道干线，总长约2420km。
G104天津段是天津西部一条重要的南北向通道。
G104改建工程（津霸公路—静霸公路段）位于天津市西青区，本工程与津晋高速相交的点位采用了下穿地道的形式，为了满足5米净空的要求，保护津晋高速两侧的承台，辅道与非机动车道相交的位置需要修筑挡土墙，挡墙高度小于5米，结合场地情况，拟定修建混凝土悬臂式挡土墙。
变电站常用挡土墙设计与计算
墙 面与墙 底 的交线 称 为墙趾 。墙 背 与竖 直 面 的夹 角 称 为墙 背倾角 ， 般 用 Ｏ表 示 ； 程 中 常用 单 位 墙 一 ｔ 工 高 与其水 平长 度之 比来 表示 ， 可表 示 为 １ 。墙 即 ：ｎ 踵 到墙顶 的垂直 距离 称 为墙 高 ， Ｈ 表示 。 用
主动 土压 力大 小 ， 力 式 挡 土墙 要 优先 采 用 仰斜 挡 重 土墙 ， 立 较次 之 ， 斜少 用 。仰斜墙 背所 受土 压力 直 俯
较小 ， 但后面填土不 宜压实、 不便施工 ； 俯斜墙背所 受土压力 较 大 ， 身 断面较 仰斜 墙背 大 ， 式 比俯 墙 仰斜
斜式 挡 土墙节 省材 料 ５ ％左右 。 ０
叮
图 １ 挡 土 墙 各 部 分 名 称
此外 ， 为计算 土压 力 而采 用 的名称 有 ： 面倾 角 地 ｐ 墙 背摩 擦角 （ 、 即墙 背 与填土 间 的摩 擦角 ） 。 ８
一
图 ２ 重 力 式 挡 土 墙 的 分 类
般 以挡 土 墙 的结 构 形 式 分 类 ， 见 的 挡土 墙 常
挡 土墙 。
口
图 ３ 重 力 式 挡 土 墙 各 坡 度 示 意
１６ ２
甘
肃
科
技
第 卷
填料应优先采用砂类土、 砾） 碎（ 石土填夯。这 些填料透水性好、 抗剪强度大且稳定、 易排水 ， 能显
著减少 主动土 压力 。 因黏性土 的压实 性和透水 性较 差， 又常 具有 吸水膨胀 性 和冰胀 性 ， 产生侧 向膨胀 压
挡土墙计算方法
挡土墙计算方法挡土墙的形式多种多样，按结构特点可分为：重力式、衡重式、轻型式、半重力式、钢悬臂式、扶壁式、柱板式、锚杆式、锚定板式及垛式等类型。
当墙高＜5时，采用重力式挡土墙，可以发挥其形式简单，施工方便的优势。
所以这里只介绍应用最为广泛的重力式挡土墙的设计计算方法。
一：基础资料1. 填料内摩擦角。
当缺乏试验数据时，填料的内摩擦角可参照表一选用。
表一：填料内摩擦角ψ3. 墙背摩擦角δ（外摩擦角）填土与墙背间的摩擦角δ应根据墙背的粗糙程度及排水条件确定。
对于浆砌片石墙体、排水条件良好，均可采用δ=ψ/2。
1）按DL5077-1997〈水工建筑物荷载设计规范〉及SL265-2001〈水闸设计规范〉⎪⎪⎩⎪⎪⎨⎧-=-=-=-=ϕδϕδϕδϕδ）（时：墙背与填土不可能滑动）（时：墙背很粗糙，排水良好）（：墙背粗糙，排水良好时）（：墙背平滑，排水不良时0.167.067.05.05.033.033.00 从经济合理的角度考虑，对于浆砌石挡土墙，应要求施工时尽量保持墙后粗糙，可采用δ值等于或略小于ϕ值。
ξ:填土表面倾斜角；θ：挡土墙墙背倾斜角；ϕ：填土的内摩擦角。
` 4. 基底摩擦系数基底摩擦系数μ应依据基底粗糙程度、排水条件和土质确定。
5. 地基容许承载力地基容许承载力可按照《公路设计手册·路基》及有关设计规范规定选取。
6. 建筑材料的容重根据有关设计规范规定选取。
7. 砌体的容许应力和设计强度 根据有关设计规范规定选取。
8. 砼的容许应力和设计强度 根据有关设计规范规定选取。
二：计算挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多。
由于库伦理论概念清析，计算简单，适用范围较广，可适用不同墙背坡度和粗糙度、不同墙后填土表面形状和荷载作用情况下的主动土压力计算，且一般情况下计算结果均能满足工程要求，因此库伦理论和公式是目前应用最广的土压力计算方法。
挡土墙计算理正岩土-PPT
25,见《公路工程抗震规范》;水平地震作用沿墙高得分布图形:根据墙高与工程等
级确定,见《公路工程抗震规范》表3、1、5;
3建 立 模 型
物理参数:
地基强度与偏心距验算:对基底宽度有两种考虑方法, 分别为斜面长度作为基础底、水平投影长作为基础底, 两种方法计算结果不同,可根据自己习惯选用。 圬工砌体容重:当无资料时,计算挡土墙结构得重力时, 其构件标准可参考《公路挡土墙设计与施工技术细则》 (2008)P16表4、1、8取值,表格内容如下:
5) 垫层:垫层比较薄时,可不考虑垫层。
不影响结构计算得部分可忽略,如 碎石倒滤层、排水孔、比较薄得垫 层、灌砌块石等可忽略不计
3建 立 模 型
墙身尺寸:
墙身高 :不包括基础部分;
坡度(面坡、背坡、墙底):可正可负;将背坡坡率交互 负值,可模拟仰斜式挡墙;滑移不满足时,可设成倾斜 墙底;
墙趾墙踵可设台阶:墙趾最多两阶;墙趾台阶与墙面坡 得坡度可以相同;墙踵最多一阶;
挡土墙计算理正岩土
内容概要
1 挡土墙简介 2 模型简化 3 建立模型
1挡 土 墙 简 介
挡土墙适用范围:公路、铁路、水利、市政、规划、地矿 等;
挡墙形式全:目前有13种,分别为:重力式挡土墙、衡重式 挡土墙、半重力式挡土墙、悬臂式挡土墙、扶壁式挡土 墙、桩板式挡土墙、锚杆式挡土墙、锚定板式挡土墙、 垂直预应力锚杆式挡土墙、卸荷板式挡土墙、装配式悬 臂挡土墙与装配式扶壁挡土墙;
3建 立 模 型
坡线土柱:
附加集中力:用于模拟作用在挡土墙上得其她外力; 加入等效墙前被动土压力,可根据交互得墙身高度 与墙前土体得物理参数计算出被动土压力;作用点 得坐标输入以挡墙墙身左上角点为坐标原点;荷载 大小为作用在挡墙纵向一延米范围内得外力;就是 否为被动土压力,需要计算时选择“就是”,对结 构有利时取荷载得0、3倍带入公式中计算,对结构 不利时取荷载0、5倍带入公式(软件会自动乘系 数),此处得公式,指得就是滑移与倾覆安全系数得 计算公式。
挡土墙设计(很全面)讲解

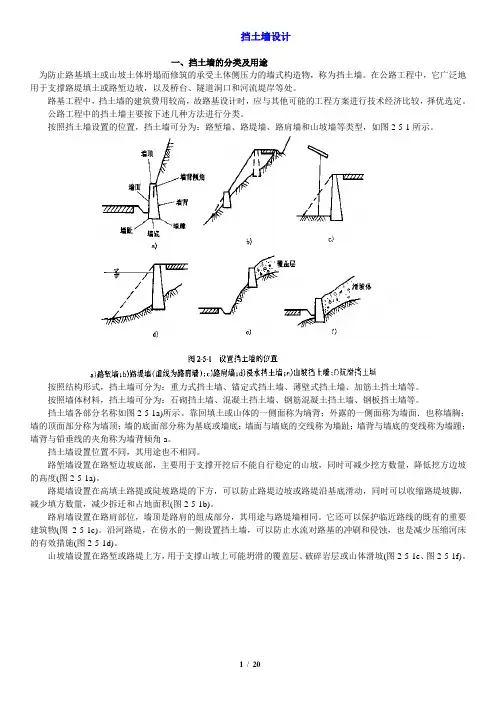

挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。
在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。
路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。
公路工程中的挡土墙主要按下述几种方法进行分类。
按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。
按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。
按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。
挡土墙各部分名称如图2-5-1a)所示。
靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。
挡土墙设置位置不同，其用途也不相同。
路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。
路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。
路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。
沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。
山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。
为一个整体。
在这个整体中起控制作用的是填土与拉筋之间的摩擦力。
面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。
加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。
挡土墙设计与计算
按设置位置分类
浸水挡土墙
按设置位置分类
山坡挡土墙
设置在路堑或路堤上方。
用于支撑山坡上可能坍滑的覆盖层、破碎岩层或 山体滑坡。
按设置位置分类
正在施工的山坡挡土墙
按结构型式分类
重力式挡土墙
依靠墙身自重承受土压力来维持稳定。 多用浆砌片（块）石砌筑，缺乏石料地区也可用混凝土。 形式简单，施工方便，取材容易。 圬工数量较大，对地基的承载能力要求较高。 适用于低墙、地质情况较好有石料的地区。
b
zf z
cGx0Eazxf Eaxzf N
e b' c 2
b' b cosa 0
pmax min
N 6e b' (1b' )1.2fa
p ≤ fa pmax ≤ 1.2fa
3.2 重力式挡土墙设计
4、墙身强度验算
抗压验算：
NaAf
抗ቤተ መጻሕፍቲ ባይዱ验算：
Q a(fv0.18 u)A
例题：某挡土墙高H为5m，墙背垂直光滑，墙后填土面水平，挡土墙采用M5水泥砂浆，MU10毛石砌筑，砌体重度
3.2 重力式挡土墙设计
7、沉降缝与伸缩缝： 为适应挡土墙的不同沉降，地基性状、挡土墙高度和截面变化处应设置沉降缝。
设计时，一般将沉降缝与伸缩缝合并设置，沿路线方向每隔10～15m设置一道，兼起两者的作用，缝宽2～3cm， 缝内一般可用胶泥填塞，但在渗水量大，填料容易流失或冻害严重地区，则宜用沥青麻筋或涂以沥青的木板等具有 弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m，当墙后为岩石路堑或填石路堤时，可设置空缝。
为防止水分渗入地基，下排泄水孔进水口的底部应铺设30cm厚的粘土隔水层。泄水孔的进水口部分应设置粗粒料反滤层， 以免孔道阻塞。当墙背填土透水性不良或可能发生冻胀时，应在最低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于 0.3m的砂卵石排水层(图c)
挡土墙设计规范(SL3792007)
挡土墙设计规范(SL3792007)【1：正式风格】1. 引言1.1 缘起挡土墙作为土木工程中常见的一种结构，其设计规范的制定是为了保证挡土墙的安全可靠运行。
本文档旨在规范挡土墙的设计过程，确保挡土墙在不同工程环境下能够满足相应的要求。
1.2 目的本文档的目的是为了提供挡土墙设计的技术要求和规范，工程师和设计人员在设计挡土墙时遵循相关标准，确保挡土墙的结构安全性、稳定性和耐久性。
2. 适用范围2.1 土壤类型本规范适用于常见的土壤类型，包括粘性黏土、砂土、卵石土等。
2.2 工程环境本规范适用于不同工程环境下的挡土墙设计，包括公路、铁路、水利、建筑等工程。
3. 设计要求3.1 挡土墙类型选择根据工程环境和土壤类型，选择合适的挡土墙类型，包括重力式挡土墙、抗滑桩墙、抗倾覆墙等。
3.2 结构稳定性考虑考虑挡土墙的整体稳定性，包括抗滑性、抗倾覆性、抗震性等。
3.3 土压力计算根据土壤类型和墙体结构形式，计算挡土墙所受的土压力，确保墙体结构的稳定性。
4. 设计方法4.1 基本原理根据土力学基本原理，结合挡土墙的设计要求，确定挡土墙的结构形式和尺寸。
4.2 计算方法根据挡土墙的结构形式和土壤特性，应用相应的计算方法，计算挡土墙的稳定性和安全性。
5. 施工要求5.1 材料选用挡土墙的建设要选用符合国家标准的建筑材料，确保施工质量。
5.2 施工工艺挡土墙的施工要符合国家相应的施工工艺标准，保证建设过程的质量和效率。
6. 检测与验收6.1 施工过程监测对挡土墙的施工过程进行监测，及时发现和解决施工中的问题。
6.2 验收标准对挡土墙的建设完成后进行验收，确保挡土墙的质量和安全性。
【2：轻松风格】1. 引言1.1 缘起挡土墙设计规范是用于指导挡土墙设计的标准文档。
为了确保挡土墙在不同工程环境下的安全可靠运行，制定了本文档，以规范挡土墙设计过程。
1.2 目的本文档的目的是为工程师和设计人员提供挡土墙设计的技术要求和规范，他们在设计过程中遵循相关标准，确保挡土墙的稳定性和耐久性。
挡土墙的类型用途及
桩板墙
整理课件
锚定板挡土墙
整理课件
悬臂式与扶壁式挡墙
悬臂式挡墙（<5m）
扶壁式挡墙 (<15m)
整理课件
2、挡土墙设计的基本要求与挡土墙的构造
挡土墙设计的基本要求： 必须满足强度和稳定性的要求，同时满足因地 制宜，就地取材，结构合理，断面经济，施工 方便和易于养护维修。
挡土墙的构造（各部分的组成与几何尺寸）： 一般由墙身基础，排水设施与仲缩缝等几部分构
整理课件
一般情况≮1m
冻深线 ≮冻深线下0.25m
冻深超过1m，仍埋深1.25m
h
≮1m
L
岩石地区满
冲刷线≮1m
地基几种情况下的埋深 足襟边宽度
整理课件
2.6 排水措施
目的在于疏干墙后填料中的水分，防 止地表水下渗造成墙后积水而使墙身 承受额外的静水压力，消除粘性土填 料因含水量增加产生的膨胀压力，减 少季节性冰冻地区填料的冻胀压力。
加固原理：依靠材料与填料之间的摩擦力来
平衡（抵抗）侧向土压力，使填料的整体强 度提高。材料消耗小与其它墙比节省3070%的投资，施工方便，地基承载力要求低。
桩板式：如图14。由桩柱和档板组成。将钢
筋混凝土锚固桩埋入稳定土层中，利用深埋 的桩前土层的被动土压力来平衡墙后主动土 压力。适宜于地基较差，墙后土体下滑力大 而基础埋深地段。
挡土墙加筋土
土工格栅加筋建成5～6.5m 高的加筋挡土墙
整理课件
加筋土挡墙
土工格栅加筋
整理课件
图14 桩板式挡土墙
整理课件
2）锚杆（索）挡土墙
整理课件
锚杆挡土墙
锚杆挡土墙一般适用于岩质路堑地段，但其他具有锚固条件的路 堑墙也可使用，还可应用于陡坡路堤。
挡土墙的计算方法
挡土墙的计算方法在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止土体变形失稳。
为了确保挡土墙的稳定性和安全性，准确的计算方法至关重要。
接下来，让我们一起深入了解一下挡土墙的计算方法。
挡土墙的计算主要涉及到土压力的计算、稳定性分析以及结构设计等方面。
首先是土压力的计算。
土压力是作用在挡土墙上的主要荷载，其大小和分布直接影响挡土墙的设计。
常见的土压力理论有库仑土压力理论和朗肯土压力理论。
库仑土压力理论基于滑动楔体的静力平衡条件，适用于各种填土表面和墙背条件。
该理论认为，土压力是由墙后的填土楔体沿某一滑动面滑动而产生的。
在计算时，需要考虑墙背的倾斜程度、填土的表面坡度、填土的内摩擦角和粘聚力等因素。
朗肯土压力理论则是基于半无限土体中的应力状态，假设填土为无粘性土。
朗肯理论计算相对简单，但适用条件较为局限。
在实际工程中，需要根据具体情况选择合适的土压力理论。
对于墙背倾斜、填土表面不规则等复杂情况，可能需要采用修正的土压力理论或进行数值模拟分析。
计算出土压力后，接下来进行挡土墙的稳定性分析。
稳定性分析主要包括抗滑移稳定性和抗倾覆稳定性。
抗滑移稳定性是指挡土墙在土压力作用下，抵抗沿基底滑移的能力。
其计算公式为：抗滑力/滑动力≥规定的安全系数。
抗滑力主要由基底摩擦力和墙底的被动土压力组成，滑动力则是土压力的水平分量。
抗倾覆稳定性是指挡土墙抵抗绕墙趾转动倾覆的能力。
通过计算抗倾覆力矩和倾覆力矩，并比较它们的大小来判断。
抗倾覆力矩由挡土墙自重、墙背上的土重以及它们相对墙趾的力臂决定，倾覆力矩则主要由土压力的力矩产生。
除了稳定性分析，挡土墙的结构设计也不容忽视。
这包括挡土墙的截面尺寸确定、材料选择以及配筋设计等。
在确定截面尺寸时，需要考虑土压力的大小和分布、墙体材料的强度以及施工条件等因素。
一般来说，重力式挡土墙的截面尺寸较大，依靠自身的重力来抵抗土压力；而悬臂式和扶壁式挡土墙则通过钢筋混凝土的悬臂结构和扶壁来增强抗弯和抗剪能力。
挡土墙计算(理正岩土)
填土容重：此处的容重指天然容重，浮容重=饱和容重-10，饱和容重≥天然容重，地基 土容重值可查地勘资料；
精选版课件ppt
15
3建 立 模 型
物理参数：
修正后地基土容许承载力：查地勘资料；若地勘 资料未进行修正时，可参考《公路挡土墙设计与 施工技术细则》（2008）P24页的修正公式进行修 正；
地基土容许承载力提高系数：参考《公路桥涵地 基与基础设计规范》（JTJ024-85）P2408表2.2.2 取值，当受地震力作用时，应按《公路工程抗震 设计规范》规定取值，如无特殊要求，墙趾墙踵 提高系数可与平均提高系数相同（如果不太清楚 就不进行提高），地基土容许承载力提高系数按 下表取值：
墙后填土内摩擦角：当无资料时，可查《公路路 基设计手册》（1997）P591表3-2-7和《公路路基 设计规范》（JTG D30-2004）P34表5.4.2-4，表 格内容如下：
精选版课件ppt
13
3建 立 模 型
物理参数：
墙后填土粘聚力：根据试验或经验取值；
墙后填土容重：当无资料时，可参照《公路路基设计规 范》（JTG D30-2004）P34表5.4.2-4的容重值，如上面 表5.4.2-4所示；
墙趾墙踵可设台阶：墙趾最多两阶；墙趾台阶与墙面 坡的坡度可以相同；墙踵最多一阶；
凸榫：设置凸榫可增加挡墙的抗滑动稳定性，设计软
件可自动设计凸榫的位置和尺寸，并直接带回软件中 ；凸榫构造要求根据《铁路工程设计技术手册-路基 》（1995）要求进行验算；凸榫被动土压力系数无经 验时取1；砌体材料凸榫容许应力可查《公路路基设 计手册》（1997）P604表3-3-21~3-3-22，混凝土材 料可查《铁路路基支挡结构设计规范》（TB 100252006）P6表3.1.3，表格内容如下：
桩板式挡土墙的设计及计算
挡板安装前需进行检查，确保尺寸和强度满足要求；安装时需保证 挡板与桩基础的连接牢固，挡板间缝隙处理严密。
回填与压实技术要点
回填土壤需符合设计要求，不得含有大块石、杂物等；压实过程中 需控制压实度，确保回填土的密实度达到设计标准。
质量检查与验收标准
桩基础质量检查
检查桩身完整性、桩位偏差、桩顶标高等 指标是否符合设计要求。
绿色环保理念将在桩板式挡土 墙设计中得到更广泛的应用， 推动新型环保材料的研发和应
用。
针对复杂地质条件下的桩板式 挡土墙设计，将需要更加深入 的理论研究和工程实践探索。
THANKS
感谢观看
挡土墙整体验收标准
挡土墙整体稳定性良好，无明显变形和裂 缝；各项检测指标均符合设计要求和相关 规范标准。
挡板安装质量检查
检查挡板尺寸、强度、连接牢固性等指标 是否满足要求。
排水设施质量检查
检查排水设施的通畅性、连接牢固性等指 标是否符合要求。
回填与压实质量检查
通过环刀法、灌砂法等试验手段检测回填 土的密实度是否达到设计标准。
排水设施施工
在挡土墙背后设置排水沟和泄水 孔，确保墙后排水顺畅
施工准备
进行场地平整、测量放样、材料 准备等施工前准备工作
质量检测与验收
对完成的挡土墙进行质量检测，
包括桩身完整性检测、板的外观 质量检查等，确保满足设计要求
后进行验收。
06
总结与展望
本次项目成果总结
成功设计并实现了桩 板式挡土墙的结构方 案，满足了工程实际 需求。
常见挡土墙类型
重力式挡土墙
悬臂式挡土墙
依靠自身重力来抵抗土压力，适用于高度 较低、地基条件良好的情况。
最新毛石挡土墙工程量计算
最新毛石挡土墙工程量计算在建筑工程中，毛石挡土墙是一种常见的结构，用于支撑土体、保持边坡稳定以及划分场地等。
准确计算毛石挡土墙的工程量对于工程预算、材料采购和施工安排都具有重要意义。
接下来，让我们详细探讨一下最新的毛石挡土墙工程量计算方法。
毛石挡土墙的工程量计算主要包括毛石体积、基础体积、勾缝面积等方面。
首先，我们来看看毛石体积的计算。
毛石体积的计算需要根据挡土墙的形状和尺寸进行。
常见的毛石挡土墙形状有直线型、折线型和弧形等。
对于直线型挡土墙，其体积可以通过计算截面面积乘以长度来得到。
截面形状通常为梯形，我们需要测量上底、下底和高度等尺寸。
假设上底宽度为 a，下底宽度为 b，高度为 h，那么截面面积 S ＝（a ＋ b）× h ÷ 2 。
然后，再乘以挡土墙的长度 L ，即可得到毛石的体积 V ＝ S × L 。
如果是折线型挡土墙，我们需要将其分成若干段直线段，分别计算每段的体积，最后相加得到总体积。
对于弧形挡土墙，计算相对复杂一些，需要用到数学中的弧长和扇形面积公式。
接下来是基础体积的计算。
毛石挡土墙的基础通常为条形基础，其体积计算方法与毛石墙体类似。
需要测量基础的宽度、高度和长度，然后按照长方体体积公式计算。
除了毛石和基础的体积，勾缝面积也是工程量计算中的重要部分。
勾缝的作用是填充毛石之间的缝隙，增强挡土墙的稳定性和防水性。
勾缝面积的计算可以通过测量毛石墙的表面积来估算。
由于毛石墙表面不平整，我们可以采用近似计算的方法。
假设毛石墙的平均高度为H ，长度为 L ，则表面积约为 S ＝ H × L 。
在实际计算工程量时，还需要考虑一些其他因素。
例如，挡土墙可能会有排水孔、伸缩缝等构造。
排水孔的数量和尺寸需要统计，并计算其占用的体积。
伸缩缝的长度和宽度也要测量，以计算其对工程量的影响。
另外，施工现场的实际情况也会对工程量产生影响。
比如，地形的起伏、地基的处理等都可能导致挡土墙的尺寸和形状发生变化。
挡土墙计算
挡土墙计算
计算挡土墙的面积和所需的材料量通常涉及以下几个步骤：
1. 确定挡土墙的尺寸：测量挡土墙的长度（L）和高度（H）。
2. 计算挡土墙的面积：挡土墙的面积可以通过将长度乘以
高度得到，即A = L * H。
3. 确定挡土墙所需的材料量：根据挡土墙的设计和所用材
料的厚度，计算所需的材料量。
通常，挡土墙会使用砖块、石材或混凝土。
- 如果使用砖块，需要计算所需的砖块数量。
砖块的尺寸可以根据实际情况确定，例如标准砖块的尺寸为200mm * 100mm * 50mm。
所需的砖块数量可以通过将挡土墙的面积除以砖块的面积来计算，即砖块数量 = A / (0.2 * 0.1)。
- 如果使用石材，需要计算所需的石材数量。
石材的尺寸可以根据实际情况确定。
所需的石材数量可以通过将挡土墙的面积除以石材的面积来计算。
- 如果使用混凝土，需要计算所需的混凝土量。
混凝土的密度可以根据实际情况确定，通常为2400 kg/m^3（立方米）。
所需的混凝土量可以通过将挡土墙的面积乘以混凝土的密度来计算。
请注意，这些计算只是一种基本的估算方法，具体的尺寸和材料需求可能因实际情况而异，建议在设计和施工过程中咨询专业人士进行详细的计算和评估。
挡土墙工程量计算
挡土墙工程量计算一．挖沟槽土方挖槽土方=挖槽段面积*段长挖槽段面为1:1放坡梯形断面，断面高度=地面高程-去墙底标高+垫层高度A-B段地面标高为17.00m 墙底标高为15.50m 垫层高度为100+300=0.4m 即断面高度为1.9m 根据图纸可得槽底宽度为8.15m顶部宽度为8.15+1.9+1.9=11.95m 断面面积=（11.95+8.15）*1.9/2=19.095m2 挖槽土方量=19.095*96.001=1833.14m³B-B1段地面标高20.0m 墙底标高17.0m垫层高度0.4m 所以断面高度为3.4m 槽底宽度为8.15m槽顶宽度为8.15+3.4*2=14.95m 断面面积=（14.95+8.15）*3.4/2=39.27m2挖槽方量=39.27*10=392.7m³B1-C段地面标高20.0m 墙底标高18.5m 垫层高度0.4m 即断面高度为1.9m 槽底宽度8.15m 槽顶宽度8.15+3.8=11.95m 断面面积=（8.15+11.95）*1.9/2=11.353m²土方量=11.353*55.858=634.16m³C-D段地面标高20.0m墙底标高18.5m同上可得断面面积=11.353m²土方=11.353*72.238=820.12m³挖槽土方量=1833.14+392.7+634.16+820.12=3680.12m³回填方A-B段断面底宽L=4.2m 高H=8.0m 顶宽B=0.5m 面积=4.7*4=18.8m²填方量=18.8*96.001=1804.82m³B-B1段断面底宽L=3.0m 高H=6.8m 顶宽B=0.5m 面积=3.5*3.4=11.9m²填方量=11.9*10=119m³B1-C段断面底宽L=2.5m 高H=5.4m 顶宽B=0.5m 面积=3*2.7=8.1m²填方量=8.1*55.858=452.45m³C-D段断面底宽L=2m 高H=4.4m 顶宽B=0.5m 面积=2.5*2.2=5.5m²填方量=5.5*72.238=397.309m³总的回填方量=1804.82+119+452.45+397.309=2773.58m³余方弃置多余土方量=挖方量-回填方量=3680.12-2773.58=906.54m³深层搅拌桩搅拌桩每排9个排间距为0.9m即排数=段长/排间距=96.001/0.9=106.7 取整为107排所以搅拌桩总数=963个总长=963*7=6741m挡土墙砼挡土墙砼总量=各段墙砼量之和每个支撑的体积V=DL1*（H-DH）*0.4*0.5其他主要墙体的截面=BT*HT+（DH+DH0）*DT*0.2+DH*(DL1+B）+B*（H-DH）代入数据可得：AB段V=5.88m³S=10.375m²则总体积Va=996.01+(96.001/5)*5.88=1108.91m³BB1段V=3.78m³S=5.7m²则总体积Vb=57+(10/5)*3.78=64.56m³B1C段V=2.55m³S=4.36m²则总体积Vc=243.54+(55.858/5)*2.55=272.03m³CD段V=1.56m³S=3.56m²则总体积Vd=257.17+(72.238/5)*3.56=308.60m³所以挡土墙砼量=1754.1m³C15垫层垫层工程量=剖面断面面积×段长AB段查图纸上的数据可得断面面积=4.798×0.1+（7.1-4.798）×（0.1+0.598）×0.5=0.8034m²方量=0.8034*96.001=77.127m³BB1段查图纸可得断面面积=4.3*0.1=0.43m²方量=0.43*10=4.3m³B1C段查图纸可得断面面积=3.8*0.1=0.38m²方量=0.38*55.858=21.226m³CD段查图纸可得断面面积=3.3*0.1=0.33m²方量=0.33*72.238=23.84m³所以C15砼垫层的方量=126.493m³垫层根据图纸可得垫层宽度=C15砼垫层宽度+0.7厚度=0.3m垫层方量=7.9*0.3*96.001+5.0*0.3*10+4.5*0.3*55.858+4.0*0.3*72.238=404.61m ³ 现浇构件钢筋钢筋总量=各段中所有型号的钢筋总重量即现浇构件钢筋总量为149.127t 排洪沟砼排洪沟砼量=断面面积×沟长=3.0×0.5×161.859=242.79m ³ 排水沟砼排水沟砼量=断面面积×沟长=0.75×0.15×72.238=8.13m ³钢筋直径（mm ） AB 段（m ） BB1段（m ） B1C 段（m) CD 段(m) 排水沟(m) 排洪沟(m) 合计m 公称直径重量kg/m 重量t10 2261.7562261.8 0.617 1.396 12 22808.448 1473.700 5994.958 6201.160 10250.860 46729.1 0.888 41.495 16 18859.592 1962.900 9208.932 9889.276 805.50040726.2 1.580 64.347 18 3008.000 476.920 1731.598 1805.950 7022.5 2.000 14.045 20 7476.056490.8967967.0 2.470 19.678 22 111.648 563.904675.6 2.980 2.013 25 1593.7201593.7 3.860 6.152总计106975.8149.127砖砌排水沟长度从图纸中可以得出=挡土墙长度=234.097m³泄水管根据设计泄水管的排布为2m×2m梅花形布置管长约为0.4m。
