继电保护自学考试题3答案

电力系统继电保护课程自学考试题
一、填空题（每空1分，共10分）
1..继电保护的灵敏性是指对于保护范围内发生（ 故障或不正常运行状态 ）的反应能力。

2. 能使电磁型电流继电器返回原位的（最大）电流，称为继电器的返回电流。

3. 中性点直接接地电网中发生接地故障时，距离故障点越远处的零序电压（ 越低 ）。

4. 中性点非直接接地电网中，利用故障线路零序电流（ 大于 ）非故障线路零序电流的特点来构成零序电流保护。

5. 电抗互感器DKB 的作用是将电流互感器的二次电流变换成与之成正比并超前其一定角度的（ 电压 ）。

6. 在单侧电源线路上短路点的过渡电阻，总是使继电器的测量阻抗增大，使保护范围（缩
短 ）。

7. 励磁涌流中包含很大成分的（非周期分量），往往使涌流偏于时间轴的一侧。

8. 若变压器中性点接地运行的电力网，对外部接地短路引起过电流，应装设（ 零序电流 ）保护。

9. 发电机纵差动保护的起动电流按躲开外部故障时的最大（ 不平衡 ）电流整定。

10.发电机失磁后，无功功率由正变为负，由发出无功变为（ 吸收 ）无功。

二. 判断对错，若有错请改正（每题2分，共10分）
1. 在不同的运行方式下，电流速断保护的保护区是相同的。

错：在不同的运行方式下，电流速断保护的保护区是不同的。

2. 线路采用无电压检定和同步检定重合闸装置,通常在检定无电压的一侧不投入同步检定继电器。

错：线路采用无电压检定和同步检定重合闸装置,通常在检定无电压的一侧同时投入同步检定继电器。

3. 零序过电流保护的灵敏度高于相间短路的过电流保护的灵敏度。

对
4. 过渡电阻对圆特性的全阻抗继电器影响大于对方向阻抗继电器的影响。

错：过渡电阻对圆特性的全阻抗继电器影响小于对方向阻抗继电器的影响。

5. 汽轮发电机失磁后，只要发电机母线电压或系统电压不低于规定值，失磁保护就不必很快动作于跳闸。

对
三、名词解释：（每题3分，共15分）
1. 继电保护装置
答：反应电力系统中电气元件发生故障或不正常运行状态并动作于断路器跳闸或发出信号的一种自动装置。

2. 电流保护的接线方式
答：指电流继电器与电流互感器二次绕组之间的连接方式。

3. 阻抗继电器的精工电流：
答：继电器的起动阻抗J dz Z ,＝0.9zd Z ，（1分）即比整定阻抗值缩小了10％时所加入阻抗继电器的电流。

4. 瓦斯保护：
答：反应变压器油箱内部故障时产生的气体而动作的保护，作为变压器主保护之一。

5. 纵联差动保护：
答：纵联差动保护是最简单的一种用辅助导线或称导引线作为通道的纵联保护。

四、简答题（每题5分，共25分）
1. 对继电保护中方向继电器的基本要求是什么？
答： （1）应具有明确的方向性，即在正方向发生各种故障时，能可靠动作，而在反方向故障时，可靠不动作。

(3分)
（2）故障时继电器的动作有足够的灵敏度。

（2分）
2. 当零序Ⅱ段的灵敏系数不能满足要求时，应如何解决？
答：（1）使零序Ⅱ段保护与下一条线路的零序Ⅱ段相配合；（2分）
（2）保留0.5 s 的零序Ⅱ段，同时再增加一个按（1）项原则整定的保护； （2分）
（3）从电网接线的全局考虑，改用接地距离保护。

（1分）
3. 以全阻抗继电器和方向阻抗继电器为例说明什么是继电器的整定阻抗？
答：一般取继电器安装点到保护范围末端的线路阻抗作为整定阻抗。

（1分）对全阻抗继电器而言，就是圆的半径；（2分）对方向阻抗继电器而言，就是在最大灵敏角方向上的圆的直径。

（3分）
4. 有哪些原因会使变压器纵差动保护的差动回路产生不平衡电流？
答：（1）由变压器励磁涌流而产生的不平衡电流 （1分）
（2）由变压器两侧电流相位不同而产生的不平衡电流 （1分）
（3）由计算变比与实际变比不同而产生的不平衡电流 （1分）
（4）由两侧电流互感器型号不同而产生的不平衡电流 （1分）
（5）由变压器带负荷调节分接头而产生的不平衡电流 （1分）
5. 电流比相式母线保护基本原理是什么？
答：电流比相式母线保护基本原理是根据母线在内部故障和外部故障时各连接元件电流相位的变化来实现的。

（3分）当母线正常运行及外部故障时，.∙
∏I ∙I I 和相位差为180°；（1分） 当母线内部故障时，.∙∏I ∙I I 和同相位。

（1分）
四、分析题（每题10分，共20分）
1. 已知线路短路阻抗角为70°，功率方向继电器采用90°接线方式，当线路正方向出口附近发生三相短路时，用相量图分析要想使A 相功率方向继电器动作，功率方向继电器内角α的范围是多少？
答：∙∙=BC j U U ，∙∙=A j I I （2分）
（6分）
A 相功率方向继电器动作条件：0)90cos(>+︒-αϕd ，︒=70d ϕ
所以内角α的范围︒<<︒-70110α （2分）
2. 如图负序电压滤过器，已知：1R =31X ，2R =2X /3，画相量图分析该滤过器通入正序电压和负序电压时，其输出电压是多少？
答：
五、作图题（10分）
画出输电线路外部和内部故障时，相差高频保护的波形图，并说明保护的工作原理。

（6分）
内部故障时两侧收信机收到断续高频信号，保护动作； （2分）
外部故障时两侧收信机收到连续高频信号，保护不动作。

（2分）

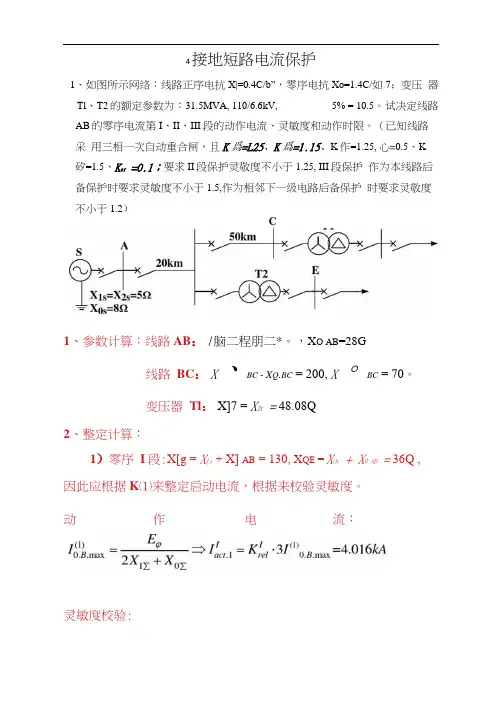

六、计算题（10分）
如下图所示35KV 线路保护1拟定采用限时电流速断保护（设K ’’k =1.15，K ’k =1.25），d1、d2、d3点短路电流见下表，电流互感器的变比为300/5，试计算保护1的动作电流、
动作时间、并校验保护的灵敏度。

答：
3.13
4.16.44523690
5.0)(4.75
/3006.445)(6.445
31025.115.121
11)3(max 21>=⨯
=
=∆+'=''==''=''=⨯⨯=⨯'⨯''='⨯''=''⋅⋅⋅⋅⋅⋅⋅lm l dz j dz C d k k dz k dz K s t t t A n I I A I K K I K I。
