低噪声放大器设计
低噪声放大器设计随着电子技术的不断发展，低噪声放大器（Low Noise Amplifier，简称LNA）在无线通信和微波领域的重要性不断提升。
低噪声放大器的主要作用是在前置放大器中放大微弱信号，同时将噪声压制到最小，以保证整个系统的性能。
低噪声放大器的噪声系数是衡量其性能的重要指标，通常用dB比值或者分贝数来表示，简称Nf。
低噪声放大器的设计要确保Nf足够低，才能在微弱信号中产生足够的增益且不引入过多的噪声。
因此，低噪声放大器的设计非常重要。
一、低噪声放大器设计的挑战在设计低噪声放大器时，需要面临几个挑战。
第一，如何处理噪声。
在放大器中，噪声来自于电阻、晶体管的温度、元器件的起伏等因素，噪声在传输信号时会被放大。
因此，设计低噪声放大器需要充分考虑噪声的来源，并采取合适的抑制措施，以保证系统的高效运作。
第二，如何改善热噪声。
热噪声是低噪声放大器中一个常见的问题，是由器件本身热引起的噪声。
为了减小热噪声，需要减小器件的温度，采用低噪声晶体管等高品质元器件来代替常规器件，并减小元器件之间的串扰。
第三，如何平衡增益和噪声。
低噪声放大器需要在增益和噪声之间进行权衡，在增益和噪声之间找到平衡点。
增加放大器的增益会对噪声产生影响，因此需要采用低失真、高效率的放大器设计来保证放大器的性能。
二、低噪声放大器的设计要点低噪声放大器的设计要点主要包括器件选择、电路结构、滤波器和匹配等。
器件选择是设计低噪声放大器时非常关键的一个方面，选择适当的低噪声、低电荷、高频率的晶体管材料，能提高系统的性能，也能减小噪声系数。
电路结构是设计低噪声放大器时的另外一个重要方面。
直接耦合放大器和共源放大器是常见的电路结构，其中直接耦合放大器简单、稳定，但增益和噪声系数会受到限制。
而共源放大器的增益和噪声系数的选择范围更大，但也更过程更为复杂。
此外，混频器的阻抗匹配和反馈网络设计也是设计低噪声放大器的重要方面。
滤波器也是设计低噪声放大器时需要重点考虑的方面之一。
低噪声放大器的工作原理
低噪声放大器的工作原理低噪声放大器是一种常用的电子器件，它的工作原理是通过降低输入信号中的噪声，提高输出信号的信噪比。
在各种电子设备中，低噪声放大器起着关键的作用，其应用范围涉及通信、雷达、无线电等各个领域。
低噪声放大器的核心部件是放大器。
放大器的作用是将输入信号放大到所需的幅度。
对于低噪声放大器而言，其特点是在放大信号的同时尽量减小噪声的干扰。
噪声可以来自于各种因素，例如电路本身的热噪声、器件的非线性、功率供应的波动等等。
因此，低噪声放大器在设计上需要考虑到这些因素，采取相应的措施来降低噪声。
低噪声放大器的工作原理主要包括以下几个方面：1. 选择低噪声元件：在低噪声放大器的设计中，选择低噪声的元件是非常重要的。
例如，使用低噪声的晶体管作为放大器的核心元件，可以有效地降低噪声。
此外，还可以采用特殊的材料来减小噪声，例如使用低噪声放大器中常用的砷化镓材料。
2. 优化电路结构：在低噪声放大器的设计中，电路结构的优化也是非常重要的。
通过合理布局电路元件的位置，减小信号路径中的干扰，可以有效地降低噪声。
此外，还可以采用差分放大电路来抑制共模干扰，进一步提高信噪比。
3. 降低功率供应噪声：功率供应的波动也是低噪声放大器中的一个重要噪声源。
为了降低这种噪声的影响，可以采取一些措施，例如使用稳压器来提供稳定的电压供应，减小功率供应的波动。
4. 优化工作环境：低噪声放大器的工作环境也会对噪声产生影响。
在设计中，可以注意到一些细节，例如降低温度对噪声的影响、减小电磁干扰等。
通过以上的工作原理，低噪声放大器能够有效地降低输入信号中的噪声，提高输出信号的信噪比。
这对于各种电子设备而言，都非常重要。
例如，在通信系统中，低噪声放大器可以提高信号的传输距离和质量；在雷达系统中，低噪声放大器可以提高探测的灵敏度和准确性；在无线电系统中，低噪声放大器可以提高接收信号的清晰度和稳定性。
低噪声放大器是一种通过降低噪声、提高信噪比的电子器件。
低噪声放大器的原理
低噪声放大器的原理
低噪声放大器是一种电子设备，用于放大电信号，同时尽量减小噪声的干扰。
其原理主要包括以下几个方面：
1. 输入电路设计：低噪声放大器的输入电路采用高阻抗、低噪声的元件和结构设计，以减小对输入信号的干扰。
常见的设计技巧包括使用高阻抗输入电路、采用薄膜电阻、陶瓷电容等元件，以及合理布局和屏蔽设计等。
2. 放大器结构：低噪声放大器通常采用共基极、共集极或共源极等结构，以提供高增益和低噪声。
其中，共源极结构被广泛应用于射频放大器，其工作原理是利用场效应管的高输入阻抗和低噪声系数。
3. 负反馈设计：通过引入负反馈，可以有效降低放大器的噪声系数。
负反馈可以利用输出与输入之间的比例关系来抵消放大器内部的噪声。
常见的负反馈设计技巧包括采用电阻网络、差分输入等。
4. 电源噪声抑制：低噪声放大器需要通过设计合理的电源滤波电路来减少电源噪声的影响。
这可以通过使用电源滤波电容、电感等元件来实现。
总体来说，低噪声放大器通过合理的电路设计和结构选择，以及负反馈和电源噪声抑制等技术手段，目的是尽量减小放大器本身引入的噪声，从而提供纯净的放大信号。
低噪声放大器 原理符号
低噪声放大器原理符号低噪声放大器（LowNoiseAmplifier，LNA）是无线通信设备中的关键组件，它负责提升信号的强度，以便于后续的信号处理。
在电路符号表示中，低噪声放大器通常以一种特定的形式进行表示。
一、原理低噪声放大器的工作原理主要是通过放大微弱的信号电流，同时抑制噪声和干扰。
它的输入信号通常来自天线或其他接收器，其输出信号经过处理后可以进一步传递到下一级电路。
在放大信号时，低噪声放大器的一个重要指标是噪声系数（NoiseFactor），它表示放大器输入端的噪声与输出端的噪声之比。
低噪声放大器的噪声系数通常应该尽可能的小，以确保放大后的信号强度更高，而干扰和噪声的影响更小。
二、符号表示在电路图中，低噪声放大器通常以特定的符号进行表示。
其基本形式通常是一个简单的二极管加一个放大器，下面我们来详细解释这个符号的含义：1.放大器部分：通常是一个开环的差分放大器，用于放大微弱的信号电流。
2.二极管：表示低噪声放大器的输入端，它接收来自天线的微弱信号。
3.箭头：表示信号的流向，即输入端的信号被放大后，输出到下一级电路。
4.环绕箭头：表示噪声的抑制，这个符号的含义是低噪声放大器能够有效地抑制干扰和噪声，从而提升信号的质量。
此外，在一些具体的电路图中，可能还会在符号旁边添加一些其他的参数和标注，例如放大器的增益、带宽、噪声系数等。
三、应用低噪声放大器在无线通信系统中有着广泛的应用，例如在移动电话、无线路由器、无线基站等设备中都扮演着重要的角色。
通过提高信号的强度和降低干扰和噪声的影响，低噪声放大器使得无线通信设备能够更好地工作，提供更稳定、更可靠的通信服务。
四、总结低噪声放大器是无线通信设备中的关键组件，通过放大微弱的信号电流并抑制干扰和噪声，它对于提高通信质量和稳定性具有重要作用。
在电路符号表示中，低噪声放大器通常以特定的形式进行表示，包括一个简单的二极管加一个放大器，以及一些其他的参数和标注。

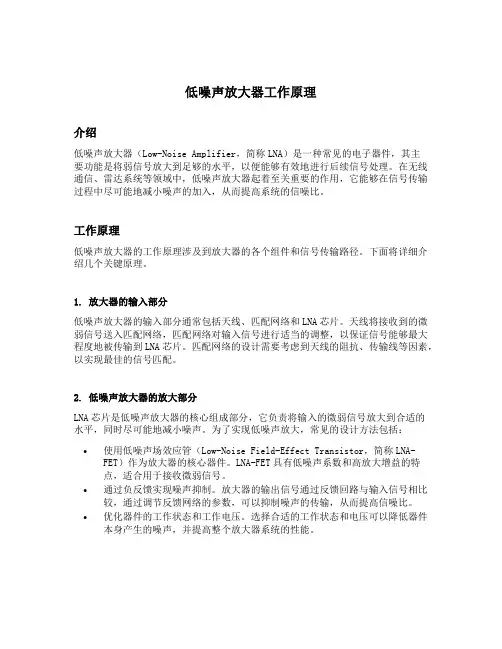

低噪声放大器工作原理
低噪声放大器工作原理介绍低噪声放大器（Low-Noise Amplifier，简称LNA）是一种常见的电子器件，其主要功能是将弱信号放大到足够的水平，以便能够有效地进行后续信号处理。
在无线通信、雷达系统等领域中，低噪声放大器起着至关重要的作用，它能够在信号传输过程中尽可能地减小噪声的加入，从而提高系统的信噪比。
工作原理低噪声放大器的工作原理涉及到放大器的各个组件和信号传输路径。
下面将详细介绍几个关键原理。
1. 放大器的输入部分低噪声放大器的输入部分通常包括天线、匹配网络和LNA芯片。
天线将接收到的微弱信号送入匹配网络，匹配网络对输入信号进行适当的调整，以保证信号能够最大程度地被传输到LNA芯片。
匹配网络的设计需要考虑到天线的阻抗、传输线等因素，以实现最佳的信号匹配。
2. 低噪声放大器的放大部分LNA芯片是低噪声放大器的核心组成部分，它负责将输入的微弱信号放大到合适的水平，同时尽可能地减小噪声。
为了实现低噪声放大，常见的设计方法包括：•使用低噪声场效应管（Low-Noise Field-Effect Transistor，简称LNA-FET）作为放大器的核心器件。
LNA-FET具有低噪声系数和高放大增益的特点，适合用于接收微弱信号。
•通过负反馈实现噪声抑制。
放大器的输出信号通过反馈回路与输入信号相比较，通过调节反馈网络的参数，可以抑制噪声的传输，从而提高信噪比。
•优化器件的工作状态和工作电压。
选择合适的工作状态和电压可以降低器件本身产生的噪声，并提高整个放大器系统的性能。
3. 噪声源和噪声参数低噪声放大器的性能评价与噪声参数密切相关。
主要的噪声源包括器件本身的噪声、传输线的噪声、温度噪声等。
常见的噪声参数有：•噪声系数（Noise Figure，简称NF）：衡量放大器引入的噪声相对于理想放大器引入的噪声的影响程度。
噪声系数越低，表示放大器的噪声性能越好。
•噪声温度（Noise Temperature）：用来表示放大器产生的等效噪声温度。
低噪声放大器 核心参数
低噪声放大器核心参数低噪声放大器（Low Noise Amplifier，LNA）是一种用于增加信号幅度而又尽量减小噪声的放大器。
在无线通信、雷达、卫星通信和其他接收系统中，低噪声放大器起到了至关重要的作用。
为了设计出性能优越的低噪声放大器，需要对其核心参数有深入的了解。
在本文中，我们将详细介绍低噪声放大器的核心参数，并对其进行分析和讨论。
1. 噪声指标低噪声放大器最为重要的参数之一就是噪声指标。
噪声指标通常用于描述放大器在增益条件下的噪声性能。
常见的噪声指标包括噪声系数（Noise Figure，NF）、噪声温度（Noise Temperature，Tn）、噪声系数与增益的乘积（Gain Bandwidth Product，GBP）等。
噪声系数是描述放大器引入信号噪声的指标，一般以分贝（dB）为单位，数值越小代表噪声性能越好。
而噪声温度描述了放大器引入的噪声相当于理想传输线路引入的噪声温度，单位为开尔文（K）。
噪声系数与增益的乘积则是评价放大器噪声性能的综合指标。
2. 增益增益是低噪声放大器的另一个核心参数。
增益表示放大器输出信号与输入信号的幅度比值，通常用分贝（dB）表示。
增益越大意味着放大器输出信号的幅度增加的越多，但也需要注意，在增益增大的同时可能会伴随着噪声的增加。
低噪声放大器需要在保证足够增益的前提下尽量减小噪声。
3. 带宽低噪声放大器的带宽也是一个重要参数。
带宽指的是在放大器工作范围内的频率范围，通常用赫兹（Hz）表示。
低噪声放大器需要具有足够的带宽，以确保对输入信号的覆盖范围足够广，同时也需要避免出现频率失真等问题。
4. 饱和输入功率饱和输入功率也是低噪声放大器的重要参数之一。
饱和输入功率指的是在放大器输出的信号出现压制之前，输入信号的功率大小。
通常用分贝毫瓦（dBm）来表示。
饱和输入功率越大，意味着放大器能够承受更大的输入信号功率而不至于出现失真等问题。
5. 稳定性低噪声放大器的稳定性也是一个重要的核心参数。
低噪声放大器介绍
低噪声放大器低噪声放大器是一种具有优良噪声特性而增益较高的小信号放大器，一般位于接收机的前端，是决定整个接收系统噪声特性的关键部件。
目前常见的低噪声放大器有以下几种：低温制冷参量放大器、常温恒温参量放大器、微波场效应晶体管放大器和高电子迁移率晶体管放大器等。
参量放大器采用变容电抗元件（变容二极管）对信号进行放大，可以获得满意的低噪声性能，进一步降低其工作的环境温度（例如环境温度达20K），会大幅度改善其噪声性能。
然而随着金属半导体场效应晶体管性能的改善与提高，低噪声场效应放大器的噪声性能已接近于常温参量放大器的水平。
同时，由于FET放大器具有性能稳定、结构紧凑、价格低廉等优点，它已逐步取代了参量放大器。
目前，Ku频段以下的低噪声放大器普遍采用低噪声FET放大器。
继低噪声MESFET之后，高电子迁移率晶体管（High Electron Mobiliey Transistor），简称HEMT器件，获得了迅速的发展。
它在低噪声、高工作频率方面比FET更优越，已广泛投入使用。
目前广泛使用的是金属半导体场效应管低噪声放大器。
它的核心部件是金属半导体场效应管（MESFET）。
金属半导体场效应管是用本征砷化镓作为基片的衬底，用特殊工艺形成源极（S）、栅极（G）和漏极（D）三个电极；通过栅极电压来控制漏极电流，从而实现对小信号的放大功能。
微波场效应管的主要参数有：特征频率、单向功率增益和最大振荡频率、最大输出功率和噪声特性。
微波场效应管低噪声放大器设计主要考虑的问题是计算输入、输出匹配网络和选择工作点。
通常第一、二级按最小噪声系数设计，中间级按高增益设计，末级则保持良好的线性，满足系统互调特性的要求。
微波场效应管低噪声放大器的设计步骤：1、 选择适当的电路形式一般采用共源极电路形式，并尽可能选用f T 高的管子。
一般0)5~3(f f T =。
2、 确定工作点和偏置电路小信号管做低噪声放大时，漏极电流很小，一般为10mA 左右。
低噪声放大器 测试方法
低噪声放大器测试方法1.引言1.1 概述低噪声放大器是一种在电子设备中广泛应用的重要组件，其主要功能是放大输入信号并保持较低的信号噪声水平。
在很多应用领域中，特别是在通信系统、雷达系统和传感器等领域中，低噪声放大器的性能对整个系统的工作稳定性和灵敏度起着至关重要的作用。
低噪声放大器的设计目标是在尽可能放大输入信号的同时，尽量减少额外的噪声引入。
这就要求设计人员在选择合适的材料、电路拓扑和组件参数时，综合考虑放大器的增益和噪声性能。
为了确保低噪声放大器的工作稳定性和可靠性，需要对其进行严格的测试和评估。
本文将介绍低噪声放大器测试的方法。
首先，我们将详细讨论测试方法的选择标准，包括测试设备的选择、测试环境的搭建以及测试参数的设置等。
然后，我们将介绍常用的低噪声放大器测试方法，包括噪声系数测试、增益测试和输入输出阻抗测试等。
针对每种测试方法，我们将详细介绍其原理、测试步骤以及数据分析方法。
通过本文的学习，读者将能够全面了解低噪声放大器测试的方法和技巧，能够准确评估和验证低噪声放大器的性能。
同时，本文还将提供一些实用的测试经验和建议，帮助读者在实际应用中更好地设计和应用低噪声放大器。
综上所述，本文旨在为读者提供关于低噪声放大器测试方法的详细介绍，帮助读者掌握低噪声放大器测试的技巧，提高低噪声放大器的设计和应用水平。
1.2 文章结构文章结构的设计是为了让读者能够清晰地了解整篇文章的组织和内容安排。
本文的结构主要包括引言、正文和结论三个部分。
引言部分（1.1）首先会对低噪声放大器进行概述，介绍该技术的基本概念和应用领域。
接下来，会简要介绍文章的结构，包括每个部分的内容和组织方式。
最后，会明确本文的目的，即介绍低噪声放大器的测试方法。
引言部分的目的是引起读者的兴趣，提供一个整体的框架，帮助读者了解本文的主要内容。
正文部分（2.1和2.2）是本文的重点，将详细介绍低噪声放大器的定义、重要性和基本原理。
在2.1部分，会详细解释低噪声放大器的概念，并探讨其在实际应用中的重要性和优势。
低噪声放大器原理
低噪声放大器原理
低噪声放大器的工作原理可以简单地概括为：接收输入信号，放大信号，输出信号。
将信号输入到放大器中，放大器通过增加信号幅度来提高信噪比，然后将信号输出到后续的电路中。
由于LNA需要将信号从噪声背景中提取出来，因此需要尽可能减小放大器本身产生的噪声。
在这个过程中，放大器单元的噪声也被放大，因此输出信号中包含有噪声。
为了减小放大器本身的噪声，需要在放大器单元前后加上合适的匹配网络，使得输入信号的功率得到最大化，而噪声功率得到最小化。
LNA的噪声主要来自两个方面：器件本身的噪声和放大器的失真。
为了减小器件本身的噪声，可以使用低噪声晶体管等低噪声器件，并采用合适的工艺和布线方式，减小器件之间的串扰和互感。
为了减小失真，可以使用高线性度的器件，采用反馈电路等方法来提高放大器的稳定性和线性度。
具体地，当输入信号进入输入网络时，它会被匹配到放大器单元的输入阻抗，并通过放大器单元的放大作用，使得信号的幅度得到增大。
低噪声放大器设计
低噪声放大器设计1. 引言本文档旨在讨论低噪声放大器的设计。
低噪声放大器在电子电路中起着重要的作用，可以提供高增益而又尽可能降低输入信号的噪声。
因此，低噪声放大器在无线通信、雷达系统和敏感测量等领域中得到广泛应用。
2. 设计原则低噪声放大器的设计应遵循以下原则：2.1 最小化噪声系数噪声系数是衡量放大器噪声性能的重要指标。
因此，在设计过程中应采取措施最小化噪声系数，例如使用低噪声元件、优化电路布局以降低噪声等。
2.2 选择合适的放大器拓扑结构不同的放大器拓扑结构具有不同的性能特点。
根据具体应用需求，选择合适的拓扑结构可以提高低噪声放大器的性能。
2.3 优化功率匹配功率匹配是低噪声放大器设计中的一个重要考虑因素。
通过优化功率匹配，可以提高放大器的效率和性能。
3. 设计步骤以下是一个简单的低噪声放大器设计的步骤：3.1 确定应用需求和规格首先，确定放大器的应用需求和规格。
这包括增益要求、频率范围、输入输出阻抗等。
3.2 选择合适的放大器拓扑结构根据应用需求，选择合适的放大器拓扑结构，例如共源放大器、共栅放大器等。
3.3 选取适当的元件选择适当的元件来实现放大器的设计。
对于低噪声放大器，应选择具有低噪声特性的元件，如低噪声晶体管等。
3.4 进行电路模拟和优化使用电路模拟工具进行低噪声放大器的电路设计和仿真。
通过不断优化电路参数，以满足设计需求和要求。
3.5 PCB设计和布局进行PCB设计和布局，优化电路的布局和连接，减少噪声干扰和信号损耗。
3.6 制造和测试根据设计要求，制造和测试低噪声放大器。
进行性能测试和验证。
4. 结论低噪声放大器设计是一个复杂而重要的工作，它需要综合考虑多个因素和技术。
本文档介绍了低噪声放大器设计的一般原则和步骤，希望能为读者提供一些参考和指导。
低噪声放大器 核心参数
低噪声放大器核心参数
低噪声放大器的核心参数主要包括增益、带宽、噪声系数和输入/输出阻抗。
以下是对这些参数的详细解释：
1. 增益：低噪声放大器的增益是指输入信号经过放大器后的输出信号幅度与输入信号的幅度之间的比例关系。
增益通常用分贝（dB）表示。
高增益意味着放大器可以有效地放大微弱输入信号。
2. 带宽：低噪声放大器的带宽是指放大器能够有效放大输入信号的频率范围。
带宽通常以赫兹（Hz）表示。
较大的带宽意味着放大器可以传输更高频率的信号。
3. 噪声系数：低噪声放大器的噪声系数是指放大器引入的噪声对输入信号的影响程度。
噪声系数通常用分贝（dB）表示，数值越低表示放大器的性能越好。
在设计低噪声放大器时，尽量选择具有较低噪声系数的放大器，以保持信号的准确性和质量。
4. 输入/输出阻抗：低噪声放大器的输入阻抗是指放大器对输入信号源的负载效应，输出阻抗是指放大器驱动负载的能力。
较高的输入阻抗意味着放大器对输入信号源的负载效应较小，较低的输出阻抗意味着放大器可以有效地驱动负载。
这些核心参数是设计和选择低噪声放大器时需要考虑的重要因素，需要根据具体的应用需求和信号特征进行合理选择。
低噪声放大器 核心参数
低噪声放大器核心参数低噪声放大器是一种关键的电子元件，常用于放大微弱的信号并最大限度地减少信号中的噪声。
它在电信、音频处理、医疗设备、科学仪器等领域都有广泛的应用。
本文将重点介绍低噪声放大器的核心参数，并探讨其在各个领域中的重要性。
一、输入噪声系数（Input Noise Figure）输入噪声系数是低噪声放大器最重要的性能指标之一，通常以分贝（dB）为单位。
它描述了在输入端引入的噪声和理想情况下引入的噪声之间的差异。
输入噪声系数越低，说明放大器在放大信号的尽可能少地引入噪声，因此可以提高整个系统的信噪比。
在设计低噪声放大器时，通常会将输入噪声系数作为优化的重点。
二、增益（Gain）低噪声放大器的另一个核心参数是增益，通常以分贝为单位。
增益描述了信号通过放大器后的增加倍数，可以用来衡量放大器的信号增强能力。
在实际应用中，通常需要在尽可能低的噪声水平下获得足够的增益，因此增益也是设计低噪声放大器时需要考虑的重要因素。
三、带宽（Bandwidth）带宽是低噪声放大器的另一个重要参数，它描述了放大器能够处理的频率范围。
通常情况下，带宽越宽，放大器就可以处理更广泛的信号频率，这对于多种应用场景都至关重要。
在设计低噪声放大器时，需要平衡考虑增益和带宽之间的关系。
四、输出误差（Output Error）低噪声放大器的输出误差描述了输出信号与输入信号之间的失真程度。
对于一些对信号精度要求较高的应用，如医疗设备、科学仪器等，输出误差是需要特别关注的参数。
设计低噪声放大器时，需要尽量减小输出误差，以确保输出信号的准确性和稳定性。
五、输入/输出阻抗（Input/Output Impedance）输入/输出阻抗是描述低噪声放大器输入端和输出端与外部环境之间的匹配程度。
当输入/输出阻抗匹配较好时，可以最大限度地传输信号，减小信号反射和失真。
在设计低噪声放大器时，需要充分考虑输入/输出阻抗的匹配性。
低噪声放大器的核心参数包括输入噪声系数、增益、带宽、输出误差、输入/输出阻抗等。
低噪声电流放大器原理
低噪声电流放大器原理低噪声电流放大器原理概述•低噪声电流放大器是一种用于放大微弱电流信号而能保持信号质量的电路设备。
•它在许多应用中起着关键作用，如在生物医学、通信和传感器等领域。
噪声源•在电路中，存在各种噪声源，包括热噪声、失真噪声和外部干扰等。
•为了获得高质量的信号，需要降低这些噪声源的影响。
低噪声设计原理1.选择低噪声元件–选择具有低噪声特性的元件，如低噪声晶体管或运算放大器。
–这些元件在设计过程中要根据应用要求进行合理选择。
2.降低电路中的相对噪声指标–相对噪声指标是衡量电路噪声性能的重要参数。
–通过优化电路拓扑结构和组件参数，可以降低相对噪声指标。
3.降低电路的温度–噪声与温度有关，温度越高，噪声越大。
–采用散热器或降低电路功耗等方法，可以降低电路的温度。
4.使用滤波器–通过添加合适的滤波器，可以抑制电路中的噪声信号。
–滤波器的选择应根据信号频率进行合理设计。
5.接地和屏蔽–良好的接地和屏蔽设计可以减少外部干扰对电路的影响。
–注意信号和电源的分离，以避免互相干扰。
6.线路布局–合理的线路布局有助于降低电路中的串扰和噪声。
–尽量避免长导线和密集引线的使用，以减少串扰和信号损失。
7.使用反馈–反馈可以提高电路的放大性能和稳定性，同时降低噪声。
–适当的反馈网络可以根据具体应用要求进行设计。
结论•低噪声电流放大器是一种用于放大微弱电流信号的重要电路设备。
•通过合理选择元件、优化电路拓扑和参数、降低温度、使用滤波器、良好的接地和屏蔽设计、合理的线路布局以及适当的反馈，可以实现低噪声电流放大器的设计。
•对于不同的应用，需要根据具体需求进行调整和优化，以获得最佳的性能和噪声表现。
问题与挑战低噪声电流放大器设计过程中，常常会遇到一些问题和挑战，如：1.静态偏置电流设计：在确定偏置电流时，需要权衡放大器的增益和噪声系数。
过高的偏置电流会增加功耗和热噪声，过低则可能导致噪声系数较大。
2.抗干扰能力：电路中的噪声来自多个源，如电源噪声、耦合噪声和器件内噪声。
模拟电路低噪声放大器
模拟电路低噪声放大器低噪声放大器是模拟电路中非常重要的一种电路，其功能是将信号放大而不引入额外的噪声。
在许多应用中，特别是在通信系统和传感器领域，低噪声放大器的性能对于提高系统的灵敏度至关重要。
本文将介绍低噪声放大器的基本原理以及其设计和优化方法。
1. 低噪声放大器的基本原理低噪声放大器的基本原理是将输入信号放大到合适的电平，同时尽量减小额外引入的噪声。
根据信号放大的方式，低噪声放大器可以分为两大类：分别是磁控管放大器和晶体管放大器。
（这里以晶体管放大器为例进行介绍）晶体管是一种具有放大功能的半导体器件。
在低噪声放大器中，常用的晶体管有双极性晶体管（BJT）和场效应晶体管（FET）。
BJT和FET在放大信号时都会引入噪声，因此需要采取一系列优化措施来减小噪声。
2. 低噪声放大器的设计方法低噪声放大器的设计需要考虑多个因素，包括放大系数、带宽、噪声系数等。
下面将逐一介绍这些因素的设计方法。
（第一段：放大系数的设计方法）放大系数是低噪声放大器的一个重要性能指标，表示信号在放大器中的放大倍数。
放大系数的设计需要根据实际应用需求来确定。
一般而言，放大系数越高，系统的灵敏度就越高，但同时也会引入更多的噪声。
因此在设计过程中需要进行权衡。
（第二段：带宽的设计方法）带宽是指放大器能够放大的频率范围。
在低噪声放大器设计中，带宽的选择需要根据应用需求来确定。
如果应用中需要放大的信号频率范围较宽，那么带宽应选择相对较宽的放大器。
然而，较宽的带宽通常会导致噪声系数的增加，因此在设计过程中需要进行噪声和带宽的平衡。
（第三段：噪声系数的设计方法）噪声系数是衡量低噪声放大器性能的重要指标。
噪声系数越低，表示放大器引入的额外噪声越少，系统的信噪比就越高。
在设计过程中，可以采用多种方法来降低噪声系数，例如使用高质量的元器件、采用合适的电路结构等。
3. 低噪声放大器的优化方法为了进一步提高低噪声放大器的性能，可以采取一些优化方法。
低噪声放大器工作原理
低噪声放大器工作原理低噪声放大器是一种电子设备，它的主要作用是将弱信号放大，使其能够被检测和处理。
它通常被用于信号处理、通信系统、医学设备、声学设备和其他各种应用中。
本文将介绍低噪声放大器的工作原理及其应用。
低噪声放大器的工作原理低噪声放大器的基本结构由三个主要部分组成：放大器、噪声源和反馈电路。
放大器是放大器的核心部件，它可以将输入信号放大到所需的级别。
噪声源是一个特殊的电路，它产生一些随机的电压或电流波动，这些波动会在放大器中产生噪声。
反馈电路则是用于稳定放大器的增益和输出电平。
低噪声放大器的主要特点是它的噪声比较低，这是由于它的前置放大器采用了低噪声放大器管。
这种管的噪声比一般的放大器管低得多，因此可以在放大信号的同时尽量避免噪声的干扰。
低噪声放大器的应用低噪声放大器主要用于信号处理和通信系统中，因为信号在传输过程中往往会受到各种干扰，如电磁辐射、噪声等。
低噪声放大器可以将信号从噪声中分离出来，从而提高信号的质量。
低噪声放大器还被广泛应用于医学设备中，如心电图机、脑电图机和血压计等。
在这些应用中，低噪声放大器可以帮助医生更准确地检测和分析患者的生理信号，从而更好地诊断和治疗疾病。
低噪声放大器还可以用于声学设备中，如麦克风和扬声器等。
在这些应用中，低噪声放大器可以帮助设备更好地捕捉声音，从而提高声音的清晰度和质量。
总结低噪声放大器是一种非常重要的电子设备，它可以将弱信号放大，并尽量减少噪声干扰。
其主要应用领域包括信号处理、通信系统、医学设备和声学设备等。
在未来，随着科技的不断发展，低噪声放大器将会得到更广泛的应用，并不断地改善人们的生活。
低噪音放大器的原理
低噪音放大器的原理低噪音放大器是一种用于放大微弱信号的电子设备，它的主要特点是在信号放大的过程中尽量减少噪音的产生和干扰。
低噪音放大器广泛应用于无线通信、雷达、医疗仪器等领域，对于提高信号质量和系统性能至关重要。
低噪音放大器的原理基于两个关键方面：电子元件的噪声特性和电路设计的优化。
了解电子元件的噪声特性对于低噪音放大器的设计非常重要。
在电子元件中，噪声可以分为两种类型：热噪声和非热噪声。
热噪声是由于电子元件内部的热运动引起的，其大小与元件的温度有关。
例如，电阻器的热噪声与其阻值和温度成正比。
非热噪声则是由于电子元件结构和工艺引起的，例如晶体管的非热噪声与其结构参数和工艺有关。
电路设计的优化对于低噪音放大器的性能至关重要。
在电路设计中，有几个关键的方面需要考虑。
首先是选择合适的放大器结构。
常见的放大器结构有共射放大器、共基放大器和共集放大器。
其中，共射放大器是最常用的，具有较高的增益和较低的噪声系数。
共射放大器的特点是输入端接地，输出端通过负载电阻与电源电压相连。
该结构的特点使得其具有较高的输入阻抗和较低的输出阻抗，适合用于信号放大。
其次是选择合适的工作点。
工作点是指放大器在静态条件下的工作状态。
选择合适的工作点可以使得放大器在放大信号的同时，尽量减小噪声的产生。
通常情况下，工作点选择在晶体管的中间区域，以保证其具有较高的增益和较低的噪声系数。
还需要注意电路的匹配和稳定性。
匹配是指输入端和输出端的阻抗与信号源和负载的阻抗相匹配，以提高信号传输的效率。
稳定性是指电路对于外部干扰和温度变化的抵抗能力。
为了提高电路的稳定性，可以采用负反馈的方法，将一部分输出信号反馈到输入端，抑制干扰和噪声的产生。
还可以采用一些降噪的技术来进一步减小噪声的影响。
例如，可以使用低噪音的电源和优质的电子元件，以减小噪声的来源。
同时，还可以采用滤波器来滤除噪声信号。
低噪音放大器的原理基于电子元件的噪声特性和电路设计的优化。
通过选择合适的放大器结构和工作点，优化电路的匹配和稳定性，以及采用降噪的技术，可以有效地减小噪声的产生和干扰，提高信号的质量和系统性能。
《低噪声放大器》课件
作用：提高信号 的信噪比，降低 噪声对信号的影 响
应用场景：无线 通信、雷达、电 子测量等领域
特点：高增益、 低噪声系数、高 线性度、高稳定 性等
工作原理
低噪声放大器是一种用于放大微弱信号的电子设备 工作原理主要是通过放大微弱信号，同时抑制噪声信号 低噪声放大器通常采用低噪声晶体管作为放大元件 低噪声放大器广泛应用于通信、雷达、电子测量等领域
未来发展方向与展望
技术发展趋势：集成化、小型化、低功耗 应用领域拓展：5G通信、物联网、汽车电子等 挑战与机遇：市场竞争激烈、技术更新快、成本压力 创新与突破：新材料、新工艺、新设计 发展趋势预测：市场需求持续增长，技术不断进步，市场竞争加剧
感谢观看
汇报人：
医疗领域：用于 医疗仪器，如心 电图、脑电图等
军事领域：用于 雷达、声纳等设 备，提高探测距 离和精度
科研领域：用于 科学研究，如天 文观测、地震监 测等
05
低噪声放大器性能测试与评估
测试方法与标准
测试环境：温度、湿度、电磁干扰等
测试标准：IEEE、ITU、3GPP等国际 标准
测试设备：信号源、频谱分析仪、噪 声分析仪等
低噪声放大器设 计实例3：采用 集成电路作为放 大器，实现低噪 声放大
低噪声放大器设 计实例4：采用 混合信号电路作 为放大器，实现 低噪声放大
04
低噪声放大器应用
通信系统应用
移动通信：提高信号接收质量，降低噪声干扰 卫星通信：增强信号接收能力，提高通信质量 无线局域网：提高信号接收灵敏度，扩大覆盖范围 广播电视：提高信号接收质量，改善图像和声音效果
单击此处添加副标题
低噪声放大器PPT课件大
纲
汇报人：
目录
低噪声放大器使用注意事项
低噪声放大器使用注意事项低噪声放大器（Low Noise Amplifier，简称LNA）是一种在信号处理系统中广泛使用的电子器件，可将弱信号放大到足够的水平以进行后续处理。
在使用低噪声放大器时，有一些注意事项需要遵守，以确保其正常工作和性能稳定。
选择合适的低噪声放大器是至关重要的。
不同的应用场景和信号特性需要不同类型的低噪声放大器。
要根据实际需求选择合适的增益、带宽和噪声系数等参数。
同时，要确保所选的低噪声放大器与其他系统组件相兼容，以避免出现不匹配或不稳定的情况。
在使用低噪声放大器时，要注意其供电电源的稳定性。
供电电源的稳定性对低噪声放大器的性能有着重要影响。
应选择稳定性好的电源，并采取适当的电源滤波和去耦措施，以确保供电电源的纹波和噪声水平较低，不会对低噪声放大器的工作产生不利影响。
低噪声放大器本身应放置在适当的环境中。
应尽量避免将低噪声放大器放置在高温、高湿度或有较强电磁干扰的环境中，以免影响其性能和寿命。
同时，在布线时要注意与其他信号线的距离，避免干扰。
如果需要，在低噪声放大器周围可以采取屏蔽措施，以减少外部干扰对其的影响。
在使用低噪声放大器时，要避免过载和过压。
过载可能导致低噪声放大器的输出失真，甚至损坏器件。
因此，要根据其最大输入功率和饱和输出功率等参数，确保输入信号的幅度在合理范围内。
同时，要注意输入信号的频率范围，确保不会超过低噪声放大器的工作频率范围。
低噪声放大器在使用过程中应注意防静电措施。
静电可能导致器件损坏或性能下降。
在处理和安装低噪声放大器时，应使用静电防护设备，并遵循相关的操作规程，避免静电对器件的影响。
定期检测和维护低噪声放大器也是非常重要的。
定期检查低噪声放大器的工作状态，包括输入输出功率、增益、噪声系数等参数，以及温度和电源稳定性等。
如果发现异常情况，应及时采取相应的措施进行维修或更换。
使用低噪声放大器时需要注意选择合适的器件、维持稳定的供电、合理布置环境、避免过载和过压、防止静电等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《通信电子线路》(第 2 版)2．1引言2．2晶体管高频小信号模型2．3LNA主要指标2．4单管低噪声放大器2．5集成宽带低噪声放大器2．6LNA的噪声匹配2．7LNA设计举例2．1 引言•低噪声放大器在接收通道中的作用与位置图2.1.1 某CDMA移动台射频前端收发系统结构框图2．1 引言•LNA的主要特点1、要求LNA有较低的噪声系数。
2、要求LNA有一定的功率增益。
3、要求LNA具有足够的线性范围。
4、LNA的匹配问题•双极型晶体管共射小信号等效模型主要参数：发射结的结电阻r b’e 、发射结电容C b’e 、集电结电容C b’c 基极电阻r bb’、g m U b’e 、特征频率f T .2．2 晶体管高频小信号模型•r b ’e 为发射结的结电阻，其值为：EQT e e b I U r r )1()1('ββ+=+=•C b ’e 为发射结电容，包含势垒电容C T 和扩散电容C D 两部份，C b ’e = C T + C D•C b ’c 为集电结电容，它也包含势垒电容C T 和扩散电容C D 两部份主要参数：2．2 晶体管高频小信号模型2．2．１双极型晶体管共射小信号等效模型•r bb ’由基极引线电阻和基区体电阻组成，其值约为几十到几百欧。
•g m U b ’e 表示双极型晶体管放大作用的等效电流源。
mVI r U i g E be Q BE C m 26≈=∂∂=β•特征频率f T ，定义为共射输出短路电流放大倍数β下降为1时的频率m m T C g C C g f 2)(2ππ≈+=主要参数：2．2 晶体管高频小信号模型2．2．１双极型晶体管共射小信号等效模型主要参数：跨导g m 、输出电阻r ds 、栅源极间和栅漏极间电容C gs 和C gd 、漏源极间电容C ds 、最高工作频率f m2．2 晶体管高频小信号模型2．2．2场效应管小信号模型•跨导g mDQox th GS GSQ ox m I l WC U U l WC g 22)()(μμ≈−≈µ为迁移率，通常为常数。
C ox 为单位面积的栅极电容量，l 为沟道长度，W 为沟道宽度。
•输出电阻r ds DQds ds I g r λ11≈=A U /1−=λ称为沟道长度调制系数，U A 为厄尔利电压主要参数：2．2 晶体管高频小信号模型2．2．2场效应管小信号模型•栅源极间和栅漏极间电容C gs 和C gd•漏源极间电容C ds ，主要由漏、源区分别与衬底之间PN 结的势垒电容组成，通常为0.1~1pF 左右。
C gs 和C gd 主要由MOS 平板电容组成，工程中可以用下式近似估算Wl C C Wl C C ox gd ox gs 31,32== •最高工作频率f m gs m gd gs m m C g C C g f ππ2)(2≈+=主要参数：2．2 晶体管高频小信号模型2．2．2场效应管小信号模型-30-21-21反向隔离（dB ）-4-3-11.1IIP3 (dBm)14.49.518.1增益（dB ） 1.32.82.8噪声系数NF(dB) 1.4-2.51.91.9工作频率（GHz ） 3.52.04.0电源电流（mA ） 2.7-5.51.93.0电源电压（V ）SiGe 0.8µm Si Bipolar 0.5µm GaAs FET工艺2．3 LNA 主要指标2．3 LNA主要指标•功耗在保证放大器指标的前提下，适当减小偏置电流。
•噪声系数结论：对于无源互易网络，其损耗等于噪声系数。
（a）LC滤波器（b）RC滤波器•例2.3.1图2.1.1所示为某CDMA 移动台射频前端收发系统结构框图，设窄带CDMA 信号带宽B N 为1.23MHz ，接收灵敏度S(dBm)为-117dBm ，输出信噪比D 为11dB 。
求1) 窄带CDMA 接收系统的噪声系数；2) 若天线开关损耗为0.5dB ，收发双工器损耗为3.5dB ，LNA 的噪声系数控制在多少才能保证整个接收机的性能？2．3 LNA 主要指标2．3 LNA主要指标■动态范围动态范围通常定义为接收电路在能保证输出信号质量情况下，最大输入电平与最小输入电平的比值。
SFDR (dB) = Smax(dBm) -Smin(dBm)■例2.3.2某接收机的前端LNA噪声系数NF=3dB，输入三阶互调阻断点IIP3 = -20dBm，带宽B = 1MHz。
若要求输出信噪比D为12dB，求LNA的无失真动态范围SFDR。
■LNA 的匹配LNA 与信号源的匹配是非常重要的，由匹配方式决定了LNA 的拓扑结构：功率匹配与噪声匹配。
■增益及增益控制■线性度例2.3.4 已知LNA 的噪声带宽B N ＝200KHz ，N F =2dB ，求基底噪声N Ft 为多少？若1dB 压缩点的输入功率S in1= -20dBm ，要求输出信噪比D =15dB 时，问此时LNA 的线性动态范围IEDR (Linear dynamic range)为多少？2．3 LNA 主要指标分析步骤：•计算输入端总等效电容C eq ；•把该系统单向化近似，简化为含一个电容的一阶系统；•计算主极点（输入极点）的值ωP•计算系统上限角频率ωH 、共发放大器增益带宽积GBP2．4单管低噪声放大器2．4．1双极型三极管共射极高频小信号电路分析eb e b eb c b Lm eq DC C C C R g C ''']1[''=+=•主极点值为eqeq p C R 1=ωII out us C sR A s A s U s A +=+==⋅1/1)()(.ωeb bb s LI r r R R A '''++−=βeb bb s bb s e b e b bb s eq r r R r R r r r R R ''''')(//)('+++=+=eb e b bb s e b bb s eq eq p H DC r r R r r R C R ''''')(1+++===ωω•共射小信号放大电路的电压增益•上限角频率•输入端总等效电容为•C eq 两端并联等效电阻•中频区源电压增益2．4单管低噪声放大器2．4．1双极型三极管共射极高频小信号电路分析共源电路及密勒近似简化电路分析步骤：•计算输入端等效电容C eq 、一阶系统主极点（输入极点）ωP 、电路的电压增益为A US 、上限角频率ωH2．4单管低噪声放大器2．4．2场效应管共源极高频小信号电路分析gsgs D m gsgd gd D m gs gd D m gs eq DC C R g C C C R g C C R g C C =+=+≈++=)1()1(eqS p C R 1=ωgsS D m eq S Ip I s out us DC sR R g C sR A s A s U s U s A ⋅+−=+=+==11/1)()()(ωgss eq S p H DC R C R 11===ωω•输入端等效电容•主极点值为•电压增益•上限角频率ωH 为2．4单管低噪声放大器2．4．2场效应管共源极高频小信号电路分析2．4单管低噪声放大器2．4．2场效应管共源极高频小信号电路分析JFET构成的共源LNA放大电路1) 双极型晶体管组合电路■组合电路的上限频率主要取决于共发电路。
利用共基电路输入阻抗低的特性，将它作为共发电路的负载，就可有效地克服共发电路中的密勒倍增效应。
2．5集成宽带低噪声放大器2．5．1组合LNA 电路2．5集成宽带低噪声放大器2．5．1组合LNA电路2)场效应管共源－共栅电路■由场效应管构成的共源共栅极放大器可以有效地提高电压增益和提高电流源的输出阻抗，并通过抑制密勒效应提高共栅极放大器的工作速率，并为共源极提供很高的输入阻抗。
•共源极和共栅极的级联叫作共源共栅结构(cascode)。
•共源共栅极电路的跨导大于共源极电路的跨导，因而可以获得较高的电压增益；•输出电阻R out = [1+(g m2 + g mb2)r o2]r o1+r o2，•假设g m r o >> 1，R out ≈(g m2 + g mb2)r o2r o1，即T 2把T 1的输出阻抗提高至原来的(g m2 + g mb2)r o2倍。
2)场效应管共源－共栅电路2．5集成宽带低噪声放大器2．5．1组合LNA 电路2．5集成宽带低噪声放大器2．5．2集成LNA电路2．6 LNA的噪声匹配•双端口网络噪声匹配(a)噪声源驱动一个含噪声的二端口网络(b)等效噪声模型噪声系数F ：2222222||1)(s Ns c u s Ns c u s i e Y Y i i e Y Y i i F +++=+++=i c = Y c e Ni N = i c + i u 常数Y c 称为相关导纳，它表示e N 和i N 之间的导纳，Y c = G c + jB c ，G c 为相关电导，B c 为相关电纳。
2．6 LNA 的噪声匹配2．6．1双端口网络噪声匹配kTBe R s N 42=kTB i G u u 42=kTB i G s s 42=N s c s c u sN s c u G R B B G G G G R Y Y G F ])()[(1||1222+++++=+++=，式中，R N –网络等效输入噪声电阻；G u –非相关分量i u 电导；G s –噪声源电导；由此，噪声因数可以只用阻抗和导纳项来表示，把每个导纳Y 分解成电导G 和电纳B 之和：2．6 LNA 的噪声匹配2．6．1双端口网络噪声匹配s N s c u G R G G G F 2)(1+++=0=∂∂−=cs B B s G F Nu c opt s R G G G G +==2当B s = -B c = B opt 时，对给定的G s 有为得到最小的F 值，令并求解G s 得至此，得出结论：为了使噪声因数最小，应该使噪声源导纳Y S 中的电纳B s 等于相关导纳Y c 中相关电纳B c 的负值，即这两个导纳为复共轭，相关最佳信号源电导如式（2.6.7）中所示。
2．6 LNA 的噪声匹配2．6．1双端口网络噪声匹配双极型LNA 为共射组态且工作在射频段时输入阻抗为eb b b in C j r Z ''1ω+≈β2211'S m S m S bb R g R g R r F +++=β'211min bb m r g F ++=mbb m opt S g r g R )21(')(+=β共射LNA 放大器的噪声因数为可以得出最小噪声因数最佳源阻抗为2．6 LNA 的噪声匹配2．6．2双极型LNA 的匹配•例2.6.1 当共射放大器的射极电流Ic = 1mA, β= 100,r bb’= 50Ω,求最佳源阻抗Rs(opt)和最小噪声系数NF。
