LED显示屏钢结构以及安装简易图

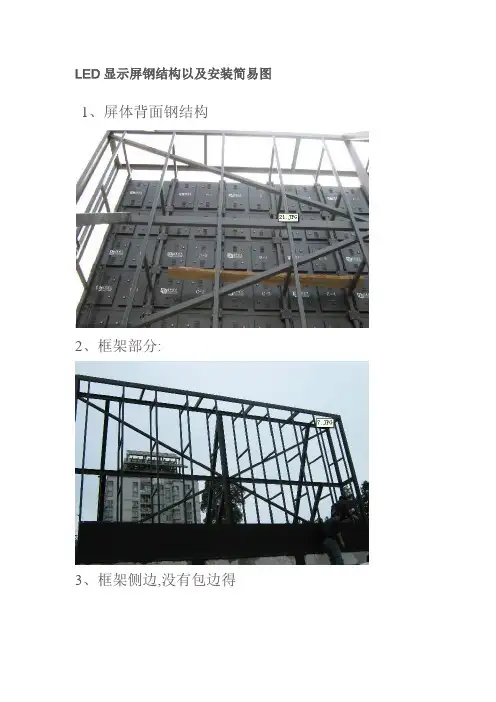

LED显示屏钢结构以及安装简易图1、屏体背面钢结构2、框架部分:3、框架侧边,没有包边得4、安装箱体5、框架结构图6、整体背面7、显示屏正面对于户外LED显示屏来说,由于就是在户外使用。
所以必然得要与普通得室内LED显示屏区别对待。
户外LED显示屏安装要求上也与普通得室内LED不一样。
在安装上必须要在细节上做好。
不然很有可能带来麻烦。
户外LED显示屏安装六个主意事项:1.显示屏及建筑物上安装避雷装置。
显示屏主体与外壳保持良好接地,接地电阻小于3欧姆,使雷电引起得大电流及时泄放;显示屏可能会受到雷电引起得强电强磁袭击2.LED显示屏本身得防水措施屏体及屏体与建筑得结合部必须严格防水防漏;屏体要有良好得排水措施,一旦发生积水能顺利排放;注意防水、防潮。
显示屏安装在户外,经常日晒雨淋,风吹尘盖,工作环境恶劣。
电子设备被淋湿或严重受潮会引起短路甚至起火,引发故障甚至火灾,造成损失;3.电路芯片选择选用工作温度在-40℃～80℃之间得工业级集成电路芯片,防止冬季温度过低使显示屏不能启动。
4.安装通风设备降温,使屏体内部温度在-10℃～40℃之间。
屏体背后上方安装轴流风机排出热量;显示屏工作时本身就要产生一定得热量,如果环境温度过高而散热又不良,集成电路可能工作不正常,甚至被烧毁,从而使显示系统无法正常工作;5.必须选用超高亮度发光二极管为了保证在环境光强烈得情况下远距离可视,必须选用超高亮度发光二极管;增加对比度、受众面宽,视距要求远、视野要求广;环境光变化大,特别就是可能受到阳光直射。
6.显示介质选用新型广视角管视角宽阔,色彩纯正,一致协调,寿命超过10万小时显示介质得外封装为目前最流行得带遮沿方形筒体,硅胶密封,无金属化装配;其外型精致美观,坚固耐用,具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。
户外LED显示屏得安装注意事项涉及到产品以后得使用与安全,必须要严格对待认真得对待起来。
全彩LED显示屏系统控制拓扑图
视频处理器 接收卡 网线 摄像机 发送卡
LED 显示屏控制系统拓扑
光纤 DVD
光纤转换卡
DVI-DVI 线 笔记本 台式机 输入信号源
网线
网线
显示屏
系统工作原理： 1，信号源可以为摄像机，笔记本电脑，台式计算机，DVD 等视频输出设备。
2，信号通过视频处理器，转换成DVI 信号，通过DVI 线连接到发送卡。
3，控制室距离显示屏的距离大于100M 的情况下，使用光纤转换卡。
使用光缆通讯。
4，每个显示屏箱体都有1张接收，接收卡之间使用网线进行连接通讯。
5，由于显示屏是T 型外观，系统传输采用由下向上的通讯方式。
6，显示屏可以播放多种内容，可以进行输入源的切换。
7，使用摄像机可以将实时视频信号播放到显示屏上面，也可以链接数字机顶盒，播放电视内容。
8，可以使用播放软件，在计算机上播放预先处理好的的视频图片信息。
LED大屏系统图
LED显示屏的组成
LED显示屏的组成姓名：彭兵学号：0809131070班级：08通信工程一 LED显示模块结构LED显示屏通常由若干LED点阵显示模块组成，用于显示的8x8单色LED 显示点阵模块，每块有64个LED。
为了减少引脚且便于封装，LED显示点阵模块采用阵列形式排布，即在行列线的交点处接有显示LED 。
8X8 LED点阵的外观及引脚如图1，等效电路图如图2所示。
LED点阵显示模块的显示一般采用动态扫描驱动方式，每次最多只能点亮一行LED。
微处理器通过和驱动器的协同工作来完成对每一个LED点阵显示模块内每个LED显示点的亮、熄灭控制操作。
图1 8*8点阵外观及引脚图图2 8*8点阵等效电路二 LED 显示系统的构成LED 显示屏主要包括发光二极管构成的点阵或像素阵列、驱动电路、控制系统和传输接口以及相应的应用软件构成，如图3所示。
图3 LED 显示系统构成2.1 驱动电路LED 显示屏驱动电路的主要作用是接受来自控制系统的数字信号，使LED 阵列按要求点亮。
(1)从采用的器件来分有常规型、专用型及功能型: 输出接 口电路 输入接 口电路 信号控制、转换 LED 显示屏 行列驱动控制系统PC 机常规型驱动电路是采用通用的集成电路，如74HC154,74HC595, 74LS374等作为数据装载的主要器件。
这种设计，原理简单，价格便宜，且几乎不受器件来源的限制，是目前较为广泛的应用形式。
专用型驱动电路，是国内一些有实力的LED显示屏制造厂家，通过先进的技术手段，研究开发出的适合自己产品的专用LED显示屏驱动IC。
国外的许多IC制造商也在跟踪这个市场，纷纷推出一些新的驱动IC。
这些专用型的驱动IC，有的比较简单，仅仅是提高了原来通用型驱动IC的集成度或驱动能力;有的则比较复杂，是根据自己的产品特点开发出来的。
功能型驱动集成电路是在专用型驱动IC的基础上发展起来的。
它不仅可以使显示屏的功能增强，而且还大大简化了系统设计的复杂程度，提高了LED显示屏的整体稳定性，是LED显示屏驱动电路的发展趋势。

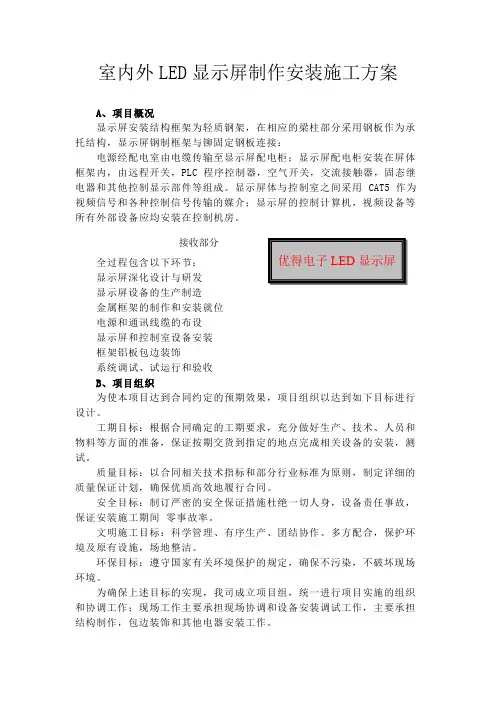

室内外LED显示屏制作安装施工方案
优得电子LED 显示屏室内外LED 显示屏制作安装施工方案A 、项目概况显示屏安装结构框架为轻质钢架，在相应的梁柱部分采用钢板作为承托结构，显示屏钢制框架与铆固定钢板连接：电源经配电室由电缆传输至显示屏配电柜；显示屏配电柜安装在屏体框架内，由远程开关，PLC 程序控制器，空气开关，交流接触器，固态继电器和其他控制显示部件等组成。
显示屏体与控制室之间采用 CAT5 作为视频信号和各种控制信号传输的媒介；显示屏的控制计算机，视频设备等所有外部设备应均安装在控制机房。
全过程包含以下环节：显示屏深化设计与研发显示屏设备的生产制造金属框架的制作和安装就位电源和通讯线缆的布设显示屏和控制室设备安装 框架铝板包边装饰 系统调试、试运行和验收B 、项目组织为使本项目达到合同约定的预期效果，项目组织以达到如下目标进行设计。
工期目标：根据合同确定的工期要求，充分做好生产、技术、人员和物料等方面的准备，保证按期交货到指定的地点完成相关设备的安装，测试。
质量目标：以合同相关技术指标和部分行业标准为原则，制定详细的质量保证计划，确保优质高效地履行合同。
安全目标：制订严密的安全保证措施杜绝一切人身，设备责任事故，保证安装施工期间 零事故率。
文明施工目标：科学管理、有序生产、团结协作、多方配合，保护环境及原有设施，场地整洁。
环保目标：遵守国家有关环境保护的规定，确保不污染，不破坏现场环境。
为确保上述目标的实现，我司成立项目组，统一进行项目实施的组织和协调工作；现场工作主要承担现场协调和设备安装调试工作，主要承担结构制作，包边装饰和其他电器安装工作。
C、质量控制质量控制目标科学管理，精心设计，严密组织，文明施工，确保工程质量优良。
工程优良率达到100%，工程履约率达到 100%，顾客满意度达到 100%，工程一次验收合格率 100%。
确保工期目标实现：按业主要求的工期完成本项目的设计、供货、安装、施工任务。
项目质量保证体系立泰公司以 ISO9001 质量保证体系的要求对工程技术设计、制造、采购、物流管理、现场安装调试和项目售后服务的全过程进行严格控制、将整个系统工程的各个层次、各个阶段均实现预定的质量目标、最终满足项目质量目标的需要。
常州大学怀德学院户外全彩LED显示屏
售后服务要求：（1）本项目提供原厂质保1年（质保期从项目验收合格之日起计算）。
（2）质保期内，所有硬件设备及主要设备等维修均为免费。
（3）若本项目设备发生故障，中标人提供24小时专业工程师电话服务应答，24个小时内提供解决方案；如需要现场服务的，专业工程师应在24个小时到达现场。
特殊情况无法修复的，质保期内中标人应无条件更换新设备或提供代用设备，或采取使展品可正常运转的措施。
如果是人为造成的设备损坏，维修费用则由责任方承担。
备注：（1）以上所有项必须满足，否则废标。
（2）为保证产品性能的真实性，所有产品的检测报告和原厂资质材料均需加盖原厂公章。
（3）同时签订合同前需提供标书中所需的加盖原厂公章的测试报告等证明材料愿意件进行审核，如不能提供原件或虚假应标，则作废标处理，同时追究投标人相应的法律责任。
附件一：声明函我单位收到贵单位“DZJJJH202000065”采购文件后，经详细研究，我们决定参加该项目采购活动。
为此，我方郑重声明以下诸点，并负法律责任。
1、按采购文件规定的各项要求，向采购人提供所需货物与服务。
报价包括但不限于采购文件及其准备（包括现场踏勘、技术核对等）、设备（包括备品备件、专用工具）、技术资料、设计、制造、检验、包装、技术资料、发货、运输、装卸至现场指定地点、安装调试、技术指导培训、质保期及维保服务和采购文件所要求的相关服务等全部内容。
2、我方承诺质保期为年。
3、我方承诺财务状况良好，依法缴纳税收和社会保障资金，具备履行合同所必需的设备和专业技术能力，参加政府采购活动前3年内在经营活动中没有重大违法记录。
4、我方承诺该响应文件在该项目的全过程中保持有效，不作任何更改和变动。
5、我们愿按《中华人民共和国合同法》履行自己的全部责任。
6、我方承诺完全响应采购文件要求，遵守贵机构有关采购活动的各项规定。
7、愿意提供采购文件中要求所有资料，并保证完全真实准确，若有虚假和违背，我公司愿意承担由此而产生的一切后果。
室外全彩色LED显示屏方案
室外全彩色L E D显示屏方案国家及行业标准：SJ/T 11141-2003 LED显示屏通用规范SJ/T 11281-2007 发光二极管（LED）显示屏测试方法GB 2423.1-2001 电工电子产品基本环境试验规则低温试验方法GB 2423.2-2001 电工电子产品基本环境试验规则高温试验方法GB 4943-2001 信息技术设备的安全GB 7251.1-2005 低压成套开关设备和控制设备第1部分：形式试验和部分形式试验成套设备GB 9254-2008 信息技术设备的无线电骚扰限值和测量方法GB 17625.1-2003 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB 50174-1993 电子计算机机房设计规范三、项目基本要求1．供应商应提供已注册品牌制造商原装、全新的、符合国家及用户提出的有关质量标准的设备。
2．所有货物在开箱检验时必须完好，无破损，配置与装箱单相符。
数量、质量及性能不低于本招标书中提出的要求。
3．设备外观清洁，标记编号和表面显示的字体清晰，明确。
4．对于影响设备正常工作的必要组成部分，无论在技术规范中指出与否，投标人都应提供并在投标文件中明确列出。
5．显示屏进场安装前必须提供发光管进口报关单、原产地证明和测试报告。
6．投标人投标时所提供的设备如在实际供货时已经废型（不列入该厂家当时的产品系列），若未能按原价提供相应或更高配置的设备，则按违约处理。
7．投标人在实际供货时，若被发现提供的货物未办理进口产品完税证明或未能达到招标文件和投标文件中的有关要求，将按有关法规进行处罚。
四、关于像素点间距的选择像素点间距方案的制订与整屏分辨率、整屏适视距离及整屏功耗等有关，也与整屏造价等因素有关，需综合分析考虑。
⑴整屏分辨率在显示屏显示面积已确定的前提下，点间距小则分辨率高，可以表现更精确的画面质量，近距离观看时画面颗粒感小，反之亦然。
但如果在观看距离较远的情况下盲目追求高分辨率的话，则会造成配置资源浪费（像素密度高），且显示屏在运行时耗电量大、生产的热量高，显示屏可能发生故障的概率也会有所上升。
