PH10户外全彩LED显示屏
P10全户外单色显示屏技术参数
P10全户外单色显示屏技术参数全户外单色显示屏是一种专门用于室外环境的LED显示屏，其主要特点是具有较高的亮度和对日光的抗干扰能力。
下面将介绍全户外单色显示屏的技术参数。
1.显示效果：全户外单色显示屏可提供高清晰度的单色显示效果。
其像素点间距决定了显示屏的分辨率，间距越小，分辨率越高，显示效果越清晰。
2.亮度：3.色彩处理能力：虽然是单色显示，但全户外单色显示屏通常具备灰度处理能力。
灰度决定了显示屏的色彩层次，灰度越高，显示效果越细腻。
4.视角：全户外单色显示屏通常具备较大的视角范围，能够实现在较大的角度范围内观看屏幕内容而不会产生明显的变色、亮度衰减等情况。
5.刷新频率：刷新频率表示显示屏的显示帧率，对于视频和动画等内容，较高的刷新频率能够提供更加流畅的显示效果。
6.防护等级：全户外单色显示屏通常具备IP65以上的防护等级，能够有效抵御雨水、灰尘、紫外线等对显示屏的影响，保证显示屏的正常运行和使用寿命。
7.通信方式：通常全户外单色显示屏采用以太网、无线通信等方式与控制系统进行通信，能够实时更新内容，并支持远程控制和管理。
8.耗电量：全户外单色显示屏的耗电量通常较低，是一种相对节能的显示设备。
9.可靠性：全户外单色显示屏通常具备较高的可靠性，能够在恶劣的室外环境下长时间稳定运行，具备较长的使用寿命。
10.尺寸：全户外单色显示屏可以根据用户需求定制不同尺寸的显示屏，满足不同场所的安装需求。
总结起来，全户外单色显示屏具有高亮度、高分辨率、较低的耗电量、防护等级高、通信方式灵活等特点。
它广泛应用于户外广告、交通引导、候车信息显示等场所，能够提供清晰可见的显示效果，并具备较高的可靠性和稳定性。

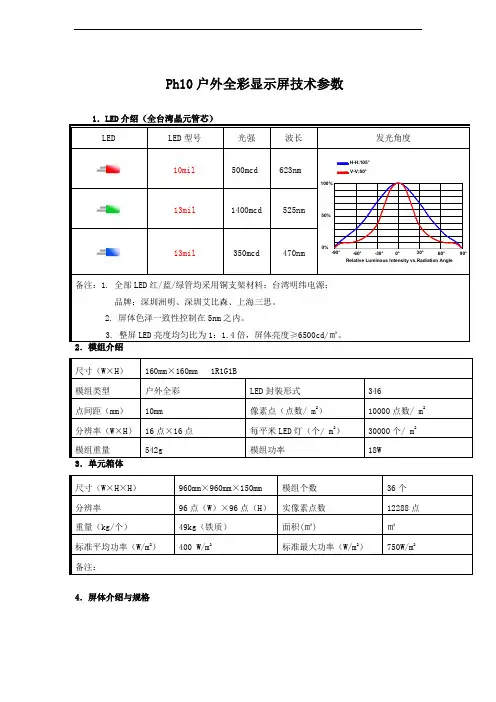

Ph10户外全彩显示屏技术参数
尺寸（W×H×H） 分辨率 重量（kg/个） 标准平均功率（W/m2） 备注：
960mm×960mm×150mm 模组个数
96 点（W）×96 点（H） 实像素点数
49kg（铁质）
面积(㎡)
400 W/m2
标准最大功率（W/m2）
36 个 12288 点 ㎡ 750W/m2
4．屏体介绍与规格
模组拼合
信号格式（用视频处理器） VGA，DVI，RGBHV，PbPr(HDTV),Composite,S-Video,TV
控制距离
国标网线传输距离为 100 米； 多模光纤传输距离可达 500 米， 单模光纤传输距离可达 20 公里。
供电方式
AC220V/50HZ 或 AC110V/60HZ 任选其一
平均无故障时间
≥10000 小时
使用寿命(50%亮度)
≥10 万小时
模组均匀性
＜1.5%
盲点率
＜0.0001
对地漏电流
＜2mA
扫描方式
1/4 驱动
控制方式
与计算机监视器同步
信号连接方式
CAT5 超五类网线传输
操作系统平台
WINDOWS（98、2000、XP、Vista）
Relative Luminous Intensity vs.Radiation Angle
备注：1. 全部 LED 红/蓝/绿管均采用铜支架材料；台湾明纬电源； 品牌：深圳洲明、深圳艾比森、上海三思。
2. 屏体色泽一致性控制在 5nm 之内。 3. 整屏 LED 亮度均匀比为 1：1.4 倍，屏体亮度≥6500cd/㎡。 2．模组介绍
尺寸（W×H） 160mm×160mm 1R1G1B
模组类型
LED大屏幕设计方案
LED大屏幕设计方案（此文档为word格式，下载后你可任意修改编辑）方案目录第一章．系统摘要一.系统概述 (1)二.主要系统设备及参数指标 (4)2.1、LED显示系统结构图 (4)2.2、PH10户外全彩LED显示系统技术指标 (5)三.主要系统功能说明 (8)3.1、视频播出方式及功能 (8)3.2、播放计算机图形图象功能 (8)3.3、播放计算机文字信息功能 (9)3.4、安全应急功能 (9)3.5、音响系统功能 (10)3.6、网络功能 (10)3.7、配电箱、防雷及报警功能 (10)四、系统集成、技术特点及原理 (14)4.1、LED显示屏系统 (14)4.2、控制技术 (17)4.3、计算机网络系统 (24)4.4、系统软件 (25)五、屏体防盗、散热、防尘等设计 (27)附件：相关设计图纸 (27)第二章工程构成及费用 (31)一、PH10户外全彩显示屏工程系统费用： (31)第三章售后服务承诺书 (32)第四章工程施工组织方案 (33)1 工程进度计划安排 (33)2 方案确认 (35)3 施工前期准备 (35)4 原材料准备 (35)5 生产及车间调试 (35)6 老化、检验 (35)7 安装、调试 (35)8 用户培训 (36)第一章系统概述一.系统概述LED系统工程范围包括：LED系统、LED支撑架（钢结构）系统、LED屏装修（含空调、通风系统）、LED音频输出播放系统、LED配电系统（含接地防雷），以及其它应配置的配套系统。
LED显示屏技术方案遵照以下标准：1、GJB2146-1994 发光二极管固体显示器总规范2、GB/T12571-1990 单色显示管测试方法3、GB 7248-1987 电光源的安全要求4、DBJO8-47-1995 智能建筑设计标准5、火灾自动报警系统设计规范6、工业企业通信接地设计规范7、电气装置安装工程施工及验收规范8、民用建筑电气设计规范9、SJ/T11141《LED显示屏通用规范》10、LED检测标准11、GBJ301-88建筑安装工程质量控制与检验评定手册二.主要系统设备及参数指标2.1、 LED 显示系统结构图广告系统输入接口多路视音频切换台 CATVVCRVCD/DVD电视节目卫星信号本地节目 前端发送设备 数字电视节目流监视器独立前端控制器 图文机及控制视频优化器LED 控制器L E D 显示屏后端接收设备PLC 控制 配电箱避雷器AC380V 网络输入2.2、PH10静态恒流（2R1G1B）户外全彩LED显示系统技术指标2.2．LED显示系统技术指标三.主要系统功能说明3.1、视频播出方式及功能实时显示彩色视频信号，实时现场转播；转播有线电视；播放录像机、影碟机、摄像机等视频节目；实时显示真彩色视频图像，实现现场转播、回放功能；（需配备相关视频处理投术设备）驳接摄像机，清晰、无闪烁的实时显示视频图像，实用显示真彩色视频图像，实现现场直播；转播广播、电视及卫星电视等节目；播放录像机、影碟机（VCD、DVD、LD）等视频节目，满足视频信号播放和基本要求；支持PAL、NTSC、SECAM等各种制式实现文字图像叠加文字信息，全景、特写、慢镜头、拖拽影像等特技效果的编辑和播放功能。

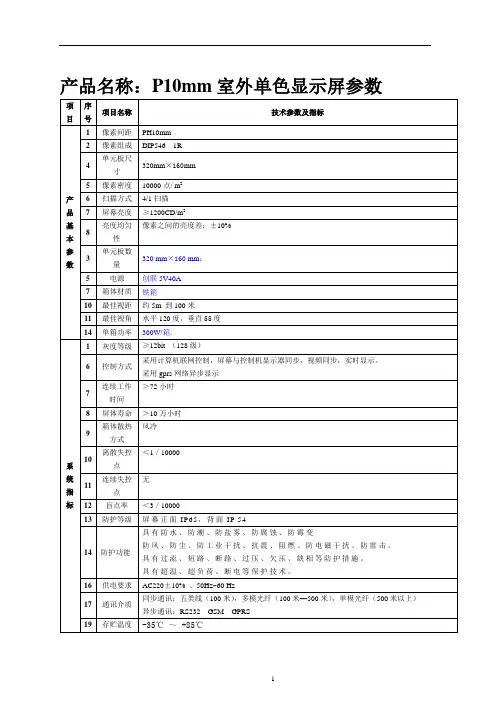

p10单色_双色_全彩参数
电源
创联5V40A
7
箱体材质
铁箱
10
最佳视距
约5m到100米
11
最佳视角
水平120度，垂直55度
14
单箱功率
300W/箱.
系统指标
1
灰度等级
≥12bit（128级）
6
控制方式
采用计算机联网控制，屏幕与控制机显示器同步，视频同步，实时显示。
采用gprs网络异步显示
7
连续工作时间
＞72小时
8
屏体寿命
＞10万小时
无
12
盲点率
＜3／10000
13
防护等级
屏幕正面IP65，背面IP 54
14
防护功能
具有防水、防潮、防盐雾、防腐蚀、防霉变
防风、防尘、防工业干扰、抗震、阻燃、防电磁干扰、防雷击。
具有过流、短路、断路、过压、欠压、缺相等防护措施。
具有超温、超负荷、断电等保护技术。
16
供电要求
AC220±10%、50Hz~60Hz
17
通讯介质
同步通讯：五类线（100米），多模光纤（100米—500米），单模光纤（500米以上）
异步通讯：RS232 GSM GPRS
19
存贮温度
-35℃～ +85℃
产品名称：P10全彩室外全彩显示屏
项目
序号
项目名称
技术参数及指标
产品基本参数
1
像素间距
PH10mm
2
像素组成
DIP3461R1G1B
14
防护功能
具有防水、防潮、防盐雾、防腐蚀、防霉变
防风、防尘、防工业干扰、抗震、阻燃、防电磁干扰、防雷击。
P10户外全彩LED显示屏详细参数以及设计和施工方案
P10户外全彩色L E D显示屏设计方案设计单位：河南顺兴丰烁电子技术有限公司电 话：网址：目录目录一、显示屏规格尺寸二、显示屏配置三、显示屏主要器件型号及功能四、主要技术参数五、综述一 硬件组成二 环境适应性要求三 系统总体设计四 系统功能六、视频播出方式七、计算机播出方式五 系统软件基本功能 基本操作 基本方式 基本特点六 防护设计防酸雨、防水、防潮、防腐、防尘 避雷 八、系统组成及原理一 主控系统二 视频处理和控制单元三 通信模块四 数据分配和扫描单元五 显示屏体 九、关键技术一 多媒体控制技术二 视频处理技术 十、发光管配置方案 十一、可视距离技术方案一、显示屏规格尺寸规格：室外全彩 像素多媒体 电子显示屏二、显示屏配置、室外全彩显示屏体一块。
、全彩屏多媒体控制系统一套。
、计算机。
、配电箱。
、音响系统一套。
、有线电视系统。
、非线编设备 选配 。
、字幕机 选配 。
、摄像机 选配 。
、显示屏操作专用监控 选配 。
、硬盘播放机 选配、基建装修及钢结构一项。
三、显示屏主要器件型号及功能四、主要技术参数室外全彩 像素多媒体 电子显示屏主要技术参数表：五、综述本项目为室外 显示屏系统，可视范围在 米（最佳视距 米），具有防尘、防腐蚀、防霉变、防潮、防雨水、耐高温、防工频干扰、防震、阻燃、防电磁干扰、防静电、防雷击、防撞击具有过流、短路、断路、过压、欠压等防护措施功能。
发光材料采用仕兰明星芯片，四周采用铝塑板装修。
其基本组成如下：一 硬件组成显示屏体控制系统计算机音频播放设备及辅件显示软件配电箱、散热设备和辅件钢结构、边框二 环境适应性要求显示屏内部电路器件均作“三防（防尘、防潮、防腐）”处理；钢结构外防锈漆。
昆虫及霉菌在显示屏内不能生存显示屏钢结构及边框装饰为防水结构设计按照 度抗震或 级风力的设防烈度进行结构设计三 系统总体设计系统设计满足以下要求：显示系统的设计制造质量可靠技术先进屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁图象色彩柔和逼真、灰度丰富、层次感和立体感强显示屏亮度均匀具有良好的色平衡，图象空间色彩自然声音满足本系统现场播放立体声音响的要求系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作 小时以上 显示模组安装，维修方便成熟的显示系统软件，操作简单显示系统满足防潮、防腐蚀、防风沙、耐高温、防静电、防雨、防火等要求，并进行相应的防护处理。
户外P10单红显示屏预算方案
驱动IC
恒流
最大功耗（KW）
300w/m²（启动功率×1.5倍）
平均功耗（KW）
180W/m²
总屏幕功耗（最大功耗）
13千瓦
平均寿命
>10万使用小时
最佳视距
大于10米
供压要求
220V50HZ±15%
外环境要求
-20℃-+60℃，30%-90%RH
2、系统报价（户外高清P10mm全彩LED显示屏系统价）
--
7
计算机
主留线开关
1台
1
用户自配
8
布线
提供
10
安装调试费
提供
11
运输费
包括
12
税金（普票8%）
另外收取
13
工程总价
RMB:26530元

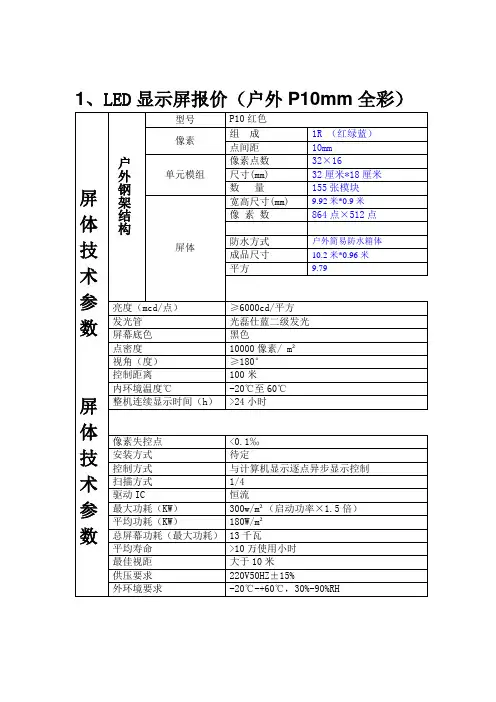

1、LED显示屏报价（户外P10mm全彩）
