广电LTE700M解决方案(华为)
中国移动700MNR解决方案探讨
当前阶段2.6G可使用60M用于4G 电联2.1G 4/5G共享，提升覆盖 中国移动未来考虑1.8G提升上行
中国移动具备单独室内频段 室内可用频谱资源丰富
700M 共建共享大幅提升农村等场景 NR覆盖，提升上行
语音打底及NB-IoT承载主力频段
© ZTE All rights reserved
3
700M频率引入后，中国移动整体频谱定位
8
电信骨干
联通骨干
电信汇聚
联通汇聚
电信接入
电信接入 联通接入 联通接入
机房
NR
电联SA共建共享方案
SA共享架构
电信 5G核心网
联通 5G核心网
共建共享 产业进展 设备选型 产品方案
4.9G
承载网汇聚层互通
电信 CN
联通CN
电信承载网 电信4G基站
联通承载网 联通4G基站
电信骨干
联通骨干
电信的4G用户
RAN 各50%）
2.6G 64通道 2.6G 32通道 2.6G 8通道
室内2通道 2%
室内4通道
1%
高铁
1%
微站4通道
总体占比 48% 38.4% 9.6% 1% 1% 1% 1%
• 中国移动模型表明在有限的投资情况下，快速建设5G网络 • 模型包括室外宏站96%、室分2%、高铁1%和微站1%
电信联通招标模型
共建共享 产业进展 设备选型 产品方案
4.9G
MOCN共享架构下的连续性策略及接入优先级
公共频点优先级：
7.4
4.9G NR
广电专用频点优先级：
7.2
7.2
2.6G NR
6
7.0
700M NR

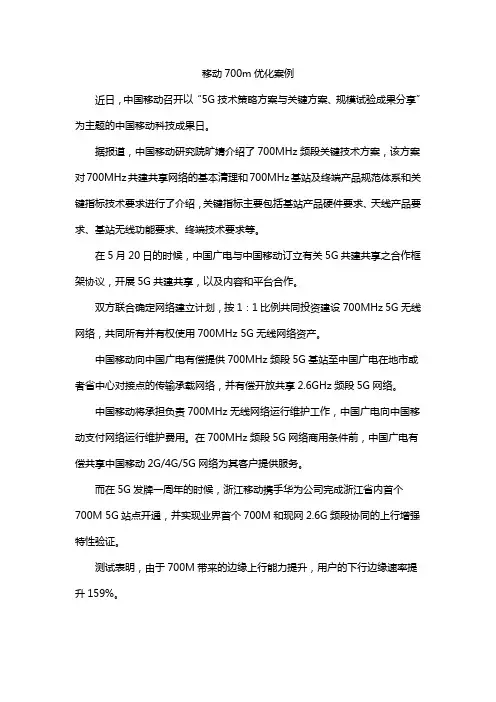

移动700m优化案例
移动700m优化案例
近日，中国移动召开以“5G技术策略方案与关键方案、规模试验成果分享”为主题的中国移动科技成果日。
据报道，中国移动研究院旷婧介绍了700MHz频段关键技术方案，该方案对700MHz共建共享网络的基本清理和700MHz基站及终端产品规范体系和关键指标技术要求进行了介绍，关键指标主要包括基站产品硬件要求、天线产品要求、基站无线功能要求、终端技术要求等。
在5月20日的时候，中国广电与中国移动订立有关5G共建共享之合作框架协议，开展5G共建共享，以及内容和平台合作。
双方联合确定网络建立计划，按1：1比例共同投资建设700MHz 5G无线网络，共同所有并有权使用700MHz 5G无线网络资产。
中国移动向中国广电有偿提供700MHz频段5G基站至中国广电在地市或者省中心对接点的传输承载网络，并有偿开放共享2.6GHz频段5G网络。
中国移动将承担负责700MHz无线网络运行维护工作，中国广电向中国移动支付网络运行维护费用。
在700MHz频段5G网络商用条件前，中国广电有偿共享中国移动2G/4G/5G网络为其客户提供服务。
而在5G发牌一周年的时候，浙江移动携手华为公司完成浙江省内首个700M 5G站点开通，并实现业界首个700M和现网2.6G频段协同的上行增强特性验证。
测试表明，由于700M带来的边缘上行能力提升，用户的下行边缘速率提升159%。

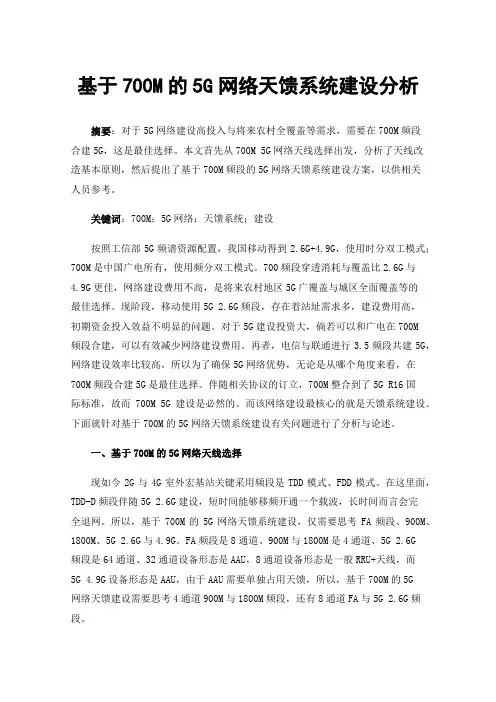

基于700M的5G网络天馈系统建设分析
基于700M的5G网络天馈系统建设分析摘要：对于5G网络建设高投入与将来农村全覆盖等需求，需要在700M频段合建5G，这是最佳选择。
本文首先从700M 5G网络天线选择出发，分析了天线改造基本原则，然后提出了基于700M频段的5G网络天馈系统建设方案，以供相关人员参考。
关键词：700M；5G网络；天馈系统；建设按照工信部5G频谱资源配置，我国移动得到2.6G+4.9G，使用时分双工模式；700M是中国广电所有，使用频分双工模式。
700频段穿透消耗与覆盖比2.6G与4.9G更佳，网络建设费用不高，是将来农村地区5G广覆盖与城区全面覆盖等的最佳选择。
现阶段，移动使用5G 2.6G频段，存在着站址需求多，建设费用高，初期资金投入效益不明显的问题。
对于5G建设投资大，倘若可以和广电在700M频段合建，可以有效减少网络建设费用。
再者，电信与联通进行3.5频段共建5G，网络建设效率比较高，所以为了确保5G网络优势，无论是从哪个角度来看，在700M频段合建5G是最佳选择。
伴随相关协议的订立，700M整合到了5G R16国际标准，故而700M 5G建设是必然的。
而该网络建设最核心的就是天馈系统建设。
下面就针对基于700M的5G网络天馈系统建设有关问题进行了分析与论述。
一、基于700M的5G网络天线选择现如今2G与4G室外宏基站关键采用频段是TDD模式、FDD模式。
在这里面，TDD-D频段伴随5G 2.6G建设，短时间能够移频开通一个载波，长时间而言会完全退网。
所以，基于700M的5G网络天馈系统建设，仅需要思考FA频段、900M、1800M、5G 2.6G与4.9G。
FA频段是8通道、900M与1800M是4通道、5G 2.6G频段是64通道、32通道设备形态是AAU，8通道设备形态是一般RRU+天线，而5G 4.9G设备形态是AAU，由于AAU需要单独占用天馈，所以，基于700M的5G网络天馈建设需要思考4通道900M与1800M频段，还有8通道FA与5G 2.6G频段。

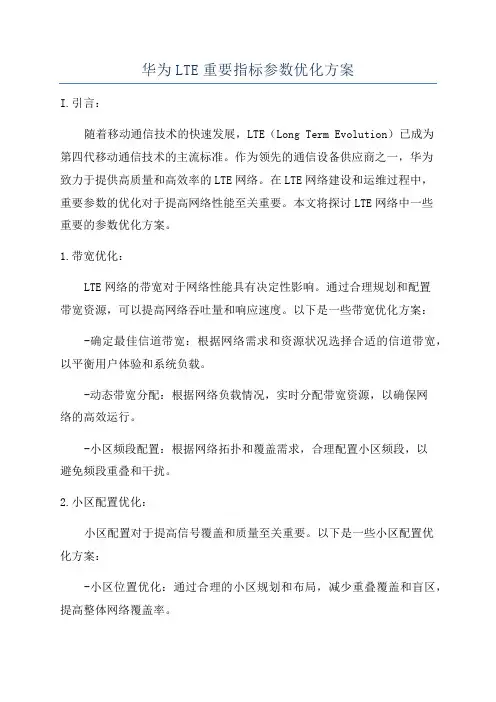

华为LTE重要指标参数优化方案
华为LTE重要指标参数优化方案I.引言：随着移动通信技术的快速发展，LTE（Long Term Evolution）已成为第四代移动通信技术的主流标准。
作为领先的通信设备供应商之一，华为致力于提供高质量和高效率的LTE网络。
在LTE网络建设和运维过程中，重要参数的优化对于提高网络性能至关重要。
本文将探讨LTE网络中一些重要的参数优化方案。
1.带宽优化：LTE网络的带宽对于网络性能具有决定性影响。
通过合理规划和配置带宽资源，可以提高网络吞吐量和响应速度。
以下是一些带宽优化方案：-确定最佳信道带宽：根据网络需求和资源状况选择合适的信道带宽，以平衡用户体验和系统负载。
-动态带宽分配：根据网络负载情况，实时分配带宽资源，以确保网络的高效运行。
-小区频段配置：根据网络拓扑和覆盖需求，合理配置小区频段，以避免频段重叠和干扰。
2.小区配置优化：小区配置对于提高信号覆盖和质量至关重要。
以下是一些小区配置优化方案：-小区位置优化：通过合理的小区规划和布局，减少重叠覆盖和盲区，提高整体网络覆盖率。
-射频参数调整：包括功率控制、天线高度和方位角调整等措施，以优化信号覆盖范围和质量。
-频率重用：通过合理配置频率资源，减小频率干扰，提高网络容量和性能。
3.扇区间协作优化：LTE网络中的扇区间协作对于优化网络性能非常重要。
以下是一些扇区间协作优化方案：-小区间干扰抑制：通过合理配置物理层参数，例如邻区关系定义和功率控制策略，减少干扰对用户体验的影响。
-软切换优化：通过合理设置小区切换门限和时延参数，优化用户的切换体验，并减少呼叫掉话率。
4. QoS（Quality of Service）优化：为了提供更好的服务质量，有效的QoS优化方案至关重要。
以下是一些QoS优化方案：-可选业务优先级：根据业务的重要性和用户需求，设置合适的业务优先级，以保证关键业务的服务质量。
-上下行速率调整：根据网络负载和用户需求，动态调整上下行速率参数，以提高网络吞吐量和稳定性。
广电5G站点解决方案介绍
广电5G站点解决方案介绍5GC承载网北京核心网网管5G 基站AC /DC机房方案700MHz RRU700MHz 天线Internet光纤电源线光纤, <10km 10GE馈线BBU 4.9G AAU5G 无线接入网移动承载网移动核心网广电5G 整体架构介绍传输前传回传5G站点解决方案总体原则BBU目标配置：•总体的配置目标：•1、新增5900框，700M和4.9G共站部署时共框共主控；机柜建设原则：•有空间，直接新增机柜天面建设原则（优先级逐步降低）：•有空余抱杆、且抱杆规格满足要求，直接利旧•有空间，新建抱杆安装•采用抱杆接续及加辅杆、女儿墙安装、拓展路边杆等方式拓展新天面5G 站点关键主产品介绍5G 站点关键主产品列表基带板▪BBU5900▪UBBPgBBU 部分▪UMPTg主控板BBU 框射频模块▪AAU56134.9G700M▪RRU5304wBBU5900介绍参数技术指标电源规格：1100w/UPEUe配置原则：默认配置1块。
风扇FANf，散热能力2100W槽位BBU5900槽位横向排布，见右上图。
单板限制支持UBBP系列单板SLOT16FANfSLOT0SLOT1SLOT18UPEUeSLOT2SLOT3SLOT4SLOT5SLOT19UPEUe SLOT6（主控）SLOT7（主控）参数整机规格尺寸(H x W xD)86 mm x 442 mm x 310 mm 重量≤ 18 kg (满配置)输入电压-38.4 V DC to -57 V DC输入电流空开双路输入，每路空开30ABBU5900外观图BBU5900槽位分布示意图BBU 单板介绍BBU 单板规格单板类型星卡支持能力接口&规格制式UMPTg北斗/GPS 双模2xFE/GE(电接口,RJ45)，2xFE/GE/25GE(光接口，SFP)L/NB-IoT/NR参数规格电源输入最大要求（用于配电）一块电源板双路25A 输入-48V ，1420W 两块电源板四路25A 输入-48V ，2100W电源线4方FANUPEUeUPEUeBBU 电源板槽位介绍UPEUe 电源板介绍UMPTgUBBPg2x 板基带板规格UBBPg2a NR: 3×60M/20M 64T/4T不支持不同带宽、不同通道并发FANUPEUeUPEUe主控主控UMPT 单板的功能为：完成基站的配置管理、设备管理、性能监视、信令处理等功能。
中国移动700M NR解决方案探讨
电信骨干
联通骨干
电信汇聚
联通汇聚
电信接入
电信接入
联通接入
联通接入
机房
NR
电联SA共建共享方案
SA共享架构
电信 5G核心网
联通 5G核心网
共建共享 产业进展 设备选型 产品方案
4.9G
承载网汇聚层互通
电信 CN
联通CN
电信承载网 电信4G基站
联通承载网 联通4G基站
电信骨干
联通骨干
电信的4G用户
5G共享基站
n 针对广电、移动分别有多个PLMN的场景，各自文件的划分，待后续规范明确
© ZTE All rights reserved
12
700M产业链推进迅速，已近成熟
700M标准先行
• 广电700MHz频段2*30/40MHz技术提案已列入5G国际标准，成 为首个Sub-1GHz大带宽5G国际标准。 ü 基站侧：原标准中700M频段下仅支持20MHz带宽，R16标准 新增30/40M带宽。 ü UE侧： 新增带宽30M（不支持40M），载波定义：703733/758-788MHz 或 718-748/773-803MHz。
中国移动PLMN1
中国移动2/4/5G用户
中国广电PLMN2
中国广电5G用户
方式二：中国移动2/4/5G小区仅广播中移PLMN n 无线侧沿用中国移动以往的RAN配置、频点优先级配置 n 中国移动小区仅广播中国移动PLMN，广电核心网将该PLMN解析为中国广电
? 中国广电
5G用户
PLMN与网络名称对照表
高低频组合上行覆盖增强
低成本覆盖
移动广电2.6G&700M 电联3.5G&2.1G
浅谈广电有线和无线LTE网络融合解决方案
浅谈广电有线和无线LTE网络融合解决方案作者：黄鸿赞来源：《中国新通信》 2018年第21期【摘要】随着信息技术的不断发展以及用户对网络及带宽的需求越来越多，传统的广电有线网已不能满足人们需求。
针对这一问题，广电提出将广电有线和无线LTE 网络进行融合。
通过室内室外网络融合场景，完成广电有线无线融合方案。
【关键词】 LTE 网络融合有线网络引言全国广电网络有线方式的双向网络服务已在全国全面推广，大多采用FTTH 方式或HFC 方式部署；无线方面广电已进行700MHz 频段无线测试，本文对如何利用已有的有线网络结合700MHz 频段无线网络快速开展业务，并形成具有广电自有特色或具有核心竞争力的业务进行探讨。
结合广电网络现行的业务特点，广电在保有单向数字电视的同时大力推进双向网络入户的策略，部分地区采用了FTTH 光纤入户的改造方式，但有部分城镇和广大农村地区出现光纤网络部署难、入户难等问题；另外，广电在发展一些户外业务时也由于光纤网络建设困难而出现无法推进的现象。
为解决以上问题，广电提出了有线无线融合网的概念：即利用现有的有线网络结合700M 频段无线网络为双向网络改造提供多一种方案。
一、LTE 市场与技术分析根据GSA 全球移动供应商协会所提供数据，截至到2017 年全球有174 个国家进行LTE 网络建设。
LTE基站已经超过200 万个，用户已经超过3.5 亿。
就中国而言，当前有77 万个，用户超过1 亿人。
随着大数据的到来，终端用户对网络带宽和使用场景提出更多要求。
比如实现无缝覆盖，满足用户的多元通信需求。
目前有多种技术实现网络无缝覆盖：基于LTE、wifi 等技术将有线、无线两种技术结合在一起。
形成多接入、高带宽网络。
尤其在广电行业中，由于客户端需求传统的有线电视逐步转向互联网电视、移动多媒体等。
用户的需求转移给传统广电网络带来生存压力。
因此广电网络提出从有线到无线的计划[1]。
如表1 为国内三大运营商LTE 频段情况。
广播电视网络700MHz频段LTE组网方案
有线网络·接入网技术·1 背景为了适应和引领经济“新常态”、顺应新一轮产业变革，广电行业通过参与建设“网络强国”，加快网络信息技术与实体经济的深度融合，逐步把信息网络在实体经济发展中的战略性、基础性和先导性作用发挥出来，助力国家振兴实体经济。
700M网络的试验与应用，既响应了国家关于信息产业发展战略的政策号召，也探索了700M无线网络的运营模式并积累了第一手技术经验。
本文遵从3GPP协议的组网规范，吸取运营商网络建设的先进经验，结合目前广电网络的实际情况，探索性地提出广电无线网络融合的组网方案。
2 LTE的网络结构700MHz的无线试验网,其整体架构遵循3GPP协议中规定。
LTE网络的终端称为UE，接入网部分称为E-UTRAN，核心网部分称为EPC。
UE与E-UTRAN的接口称为空中接口或空口，E-UTRAN与EPC 的接口为S1接口。
在功能定义时，通过GW内部可选的S5接口，可将GW的功能分解为Serving GateWay和PDNGateWay。
LTE核心网（EPC）分为五部分，即MME（Mobility Management Entity，负责信令处理部分）、S-GW（ServingGateWay,负责本地网络用户数据处理部分）、P-GW（PDN GateWay，负责用户数据包与其它网络的处理）、HSS（Home Subscriber Server，用于存储用户签约信息的数据库）、PCRF（Policyand Charging Rules Function，负责策略控制的决策和基于流量的计费控制）。
接入网部分的唯一网元是eNodeB，也就是我们传统意义上所说的基站设备，提供E-UTRAN用户面的RLC层、MAC层和物理层的协议功能和控制面RRC协议功能。
eNodeB之间底层采用IP传输，在逻辑上通过X2接口互相连接，主要用于支持UE的网络中的移动性管理，保证用户的无缝切换。
华为700M互操作网管命令
华为700M互操作网管命令1、NR异频频点/异频邻区（2.6G<-->700M）1、NR 700M添加NR 2.6G异频关系//添加NR小区频点关系ADD NRCELLFREQRELATION: NrCellId=x, SsbFreqPos=6312, FrequencyBand=N41;//添加外部邻区参数 , NrNetworkingOption根据2.6G网络架构情况配置ADD NREXTERNALNCELL: Mcc=“xx', Mnc=“xx', gNBId=xx, CellId=xx, PhysicalCellId=xx, Tac=xx, SsbDescMethod=SSB_DESC_TYPE_GSCN, SsbFreqPos=6312, FrequencyBand=N41, NrNetworkingOption=SA_NSA;//添加NR小区关系参数ADD NRCELLRELATION: NrCellId=x, Mcc=“x', Mnc=“x', gNBId=x, CellId=x, CellIndividualOffset=DB0;2、NR 2.6G添加 NR 700M异频关系//添加NR小区频点关系ADD NRCELLFREQRELATION: NrCellId=x, SsbFreqPos=1931, FrequencyBand=N28;//添加外部邻区参数 , NrNetworkingOption 700M为SAADD NREXTERNALNCELL: Mcc=“xx',Mnc=“xx', gNBId=xx, CellId=xx, PhysicalCellId=xx, Tac=xx, SsbDescMethod=SSB_DESC_TYPE_GSCN, SsbFreqPos=1931, FrequencyBand=N41, NrNetworkingOption=SA;//添加NR小区关系参数ADD NRCELLRELATION: NrCellId=x, Mcc=“x', Mnc=“x', gNBId=x, CellId=x, CellIndividualOffset=DB0;说明：NR 700M与NR 2.6G之间互加异频频点、外部小区、邻区关系2、异系统邻频点/邻区重选/L<->NR移动性/EPS FB/Fast return请提前配置此命令1、NR侧配置LTE邻频点ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1300, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38400, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38950, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=39148, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=41340, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=41140, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40936, MeasurementBandwidth=xx;ADD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=3621, MeasurementBandwidth=xx;2、NR侧配置LTE外部邻区ADD GNBEUTRAEXTERNALCELL: Mcc='xx', Mnc='xx', EnodebId=xx, CellId=xx, DlEarfcn=xx, PhysicalCellId=xx, Tac=xx;3、NR侧配置LTE邻区关系ADD NRCELLEUTRANRELATION: NrCellId=xx, Mcc='xx', Mnc='xx', EnodebId=xx, CellId=xx;4、LTE侧配置NR邻频点ADD NRNFREQ: LocalCellId=xx, DlArfcn=1931 （NR下行SSB 频点）, UlArfcnConfigInd=NOT_CFG, SsbOffset=xxx;5、LTE侧配置NR外部邻区(NrNetworkingOption 700M为SA)ADD NREXTERNALCELL: Mcc='460', Mnc='00', GnodebId=xx,CellId=xx, DlArfcn=xx, UlArfcnConfigInd=NOT_CFG, PhyCellId=xx, Tac=xx, NrNetworkingOption=SA;6、LTE侧配置NR邻区ADD NRNRELATIONSHIP: LocalCellId=xx, Mcc='xx', Mnc='xx', GnodebId=xx, CellId=xx;说明：NR 700M小区需要添加LTE相邻频点、添加LTE外部小区和邻区关系，LTE侧添加NR 700M异频频点、NR外部邻区和邻区关系3、NR重选参数NR侧异频重选参数配置1、NR小区优先级、同频启测门限、异频启测门限、重选至低优先级异频或异系统频点时服务小区门限配置MOD NRCELLRESELCONFIG: NrCellId=x, MinimumRxLevel=-64, IntraFreqMeasStartThld=x, CellReselPriority=x, CellReselSubPriority=0DOT0,NonIntraFreqMeasRsrpThld=x, ServFreqLowPriRsrpReselThd=x;2、配置NR异频频点重选优先级、重选至高优先级目标频点门限、重选至低优先级目标频点门限MOD NRCELLFREQRELATION: NrCellId=x, SsbFreqPos=6312, FrequencyBand=N41, CellReselPriority=5, MinimumRxLevel=-64, HighPriReselThld=XX, LowPriReselThld=XX;3、打开协议信元优化开关MOD NRCELLALGOSWITCH: NrCellId=0, HoCompatibilitySwitch=PROTOCOL_IE_OPT_SW-1;NR侧异系统重选参数配置1、打开NR2L移动性开关MOD NRCELLALGOSWITCH: NrCellId=xx, InterRatServiceMobilitySw=MOBILITY_TO_EUTRAN_SW-1;2、配置LTE重选信息（请确认已经配置LTE邻频点，优先级根据规划配置）MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1300, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=5, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38400, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=4, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38950, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=39148, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40540, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40738, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40936, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=3641, EutranFreqLowPriReselThld=9, EutranFreqReselPriority=3, MinimumRxLevel=-64,EUTRANFREQRESELSUBPRIORITY=ZERO;4、L2NR重选1、打开L2NR移动性开关MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;MOD CELLSIMAP: LocalCellId=xx, SiSwitch=Sib24Switch-0;//终端兼容性问题当前SIB24关闭，待21B验证充分优化手段后开启2、配置NR重选信息（请确认已经配置NR邻频点2.6G、700M）MOD NRNFREQ: LocalCellId=xx, DlArfcn=xxx, MinRxLevel=-64, NrFreqHighPriReselThld=9, NrFreqReselPriority=7,NRFREQRESELSUBPRIORITY=ZERO;MOD CELLRESELTONR: LocalCellId=xx, NrCellReselectionTimer=1;5、基于覆盖NR异频切换（NR2.6G<-->700M）1、设置连接态频率优先级，根据规划数据修改MOD NRCELLFREQRELATION: NrCellId=x, SsbFreqPos=6312, SsbDescMethod=SSB_DESC_TYPE_GSCN, FrequencyBand=N41, ConnFreqPriority=x;2、打开基于覆盖的异频切换功能MOD NRCELLALGOSWITCH: NrCellId=0, InterFreqHoSwitch=COVERAGE_BASED_HO-1&REDIRECTION-1;3、根据规划门限设置异频切换测量（A2+A5事件）MOD NRCELLINTERFHOMEAGRP: NrCellId=0, InterFreqHoMeasGroupId=0, InterFreqA4A5TimeT oTrig=320MS, InterFreqA4A5Hyst=2, InterFreqA1A2TimeT oTrig=320MS, InterFreqA1A2Hyst=2, CovInterFreqA5RsrpThld1=-110, CovInterFreqA5RsrpThld2=-106, CovInterFreqA2RsrpThld=-110, CovInterFreqA1RsrpThld=-106;4、修改NR小区异系统切换测量参数组（异频和异系统的盲重定向共用参数CovHoT oEutranBlindA2Thld）MOD NRCELLINTERRHOMEAGRP: NrCellId=0, InterRatHoMeasGroupId=0, CovHoT oEutranBlindA2Thld=-126;5、打开异频切换UE能力指示优化开关MOD GNBMOBILITYCOMMPARAM: ProtocolCompatibilitySw=INTER_FREQ_HO_CAPB_IND_OPT_SW-1;说明：异频切换参数NR 700M和NR 2.6G均需设置6、NR基于频率优先级切换//设置基于业务切换频点优先级ADD NRCELLFREQRELATION: NrCellId=0, SsbFreqPos=6312, FrequencyBand=N41, TrafficPriority=5, SsbDescMethod=SSB_DESC_TYPE_GSCN;//激活基于频率优先级的异频切换功能MOD NRCELLALGOSWITCH: NrCellId=0, InterFreqHoSwitch=FREQ_PRIORITY_BASED_HO-1;//优化基于频率优先级的事件A2测量参数MOD NRCELLINTERFHOMEAGRP: NrCellId=0, InterFreqHoMeasGroupId=0, InterFreqA4A5TimeT oTrig=320MS, InterFreqA4A5Hyst=2, InterFreqA1A2TimeT oTrig=320MS, InterFreqA1A2Hyst=2, FreqPriInterFA2RsrpThld=-89, FreqPriInterFA1RsrpThld=-86, FreqPriInterFA4RsrpThld=-104;//打开异频切换UE能力指示优化开关MOD GNBMOBILITYCOMMPARAM: ProtocolCompatibilitySw=INTER_FREQ_HO_CAPB_IND_OPT_SW-1;//修改基于频率优先级异频切换的重试周期MOD NRCELLMOBILITYCONFIG: NrCellId=0, FreqPriInterFHoRetryIntvl=S60;说明：700M开启基于频率优先级切换功能7、基于覆盖的NR2L移动性1、打开NR2L移动性开关（示例基于切换，EUTRAN_HO_SWITCH：核心网支持N26接口设置为1，否则设置为0，事件根据规划设置）MOD NRINTERRATHOPARAM: NrCellId=xx, HoModeSwitch=EUTRAN_HO_SWITCH-1&EUTRAN_REDIRECT_SWITCH-1, InterRatHoTriggerEventType=EVENT_B2;MOD NRCELLALGOSWITCH: NrCellId=xx, InterRatServiceMobilitySw=MOBILITY_TO_EUTRAN_SW-1;2、配置切换门限参数（请确认已经配置LTE邻频点邻区，请注意groupid的对应关系）ADD/MOD NRCELLINTERRHOMEAGRP: NrCellId=xx, InterRatHoMeasGroupId=1, InterRatHoA1RsrpThld=-111, InterRatHoA2RsrpThld=-115, InterRatHoA1A2Hyst=2, InterRatHoA1A2TimeToTrig=320MS, CovHoToEutranBlindA2Thld=-121,CovHoToEutranB2RsrpThld1=-115;ADD/MOD NRCELLHOEUTRANMEAGRP: NrCellId=xx, InterRHoToEutranMeasGrpId=1, CovBasedHoB1RsrpThld=-111, CovBasedHoB1B2Hyst=2, CovBasedHoB1B2TimeToTrig=320MS;MOD NRCELLQCIBEARER: NrCellId=xx, Qci=9（数据业务QCI）, InterRatHoMeasGroupId=1, InterRHoToEutranMeasGrpId=1;3、设置LTE频点连接态优先级和频率偏置（请确认已经配置LTE 邻频点邻区，请注意groupid的对应关系）MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=1300, FreqSpecificOffset=DB0, ConnFreqPriority=6;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38400, FreqSpecificOffset=DB0, ConnFreqPriority=4;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=38950, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=39148, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40936, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40738, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=40540, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANNFREQ: NrCellId=xx, DlEarfcn=3641, FreqSpecificOffset=DB0, ConnFreqPriority=3;MOD NRCELLEUTRANRELATION: NrCellId=xx, Mcc='xx', Mnc='xx', EnodebId=xx, CellId=xx, EutranCellIndividualOffset=DB0;说明：NR 700M小区需要配置异系统切换至LTE相关参数和开关8、基于覆盖的L2NR移动性21、打开L2NR移动性开关（示例基于切换）MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;MODCELLHOPARACFG:LOCALCELLID=xx,HOMODESWITCH=NrRedire ctSwitch-1&NrHoSwitch-0;2、配置切换门限参数（请确认已经配置NR 700M邻频点邻区，请注意groupid的对应关系，如果LTE已经配置相关参数可以不再配置，700M和2.6G使用1套参数）ADD/MODINTERRATHOCOMMGROUP:LOCALCELLID=xx,INTERRATHOCOM MGROUPID=1,INTERRATHOA1A2HYST=2,INTERRATHOA1A2TI METOTRIG=640ms,INTERRATHONRA1THLDRSRP=-111,INTERRATHONRA2THLDRSRP=-115;ADD/MOD INTERRATHONRPARAMGRP: LocalCellId=xx, NrHoParamGroupId=1, NrB1B2Hysteresis=2, NrB1B2TimeToTrigger=512ms, CovBasedNrB1RsrpThld=-111;MOD CELLQCIPARA: LocalCellId=xx, Qci=9, InterRatHoCommGroupId=1, NrHoParamGroupId=1;MODINTERRATPOLICYCFGGROUP:INTERRATPOLICYCFGGROUPID=1,NRHOCFG=PS_HO-1&REDIRECTION-1;（针对QCI2-9开启开关，QCI1对应的INTERRATPOLICYCFGGROUP 不允许打开PS_HO和REDIRECTION开关）MOD QCIPARA:QCI=9,INTERRATPOLICYCFGGROUPID=1;MOD NRNFREQ: LocalCellId=xx, DlArfcn=xxx, FreqSpecificOffset=0;MOD CELLUEMEASCONTROLCFG: LocalCellId=xx, MeasOptAlgoSwitch=NSA_SA_MEAS_OBJ_PREEMPTION_SW-1;说明：如果LTE侧之前已经配置基于覆盖的移动性相关参数，开通700M无需再进行配置9、基于业务的L2NR移动性1、打开L2NR移动性开关（示例基于切换）MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;MODCELLHOPARACFG:LOCALCELLID=xx,HOMODESWITCH=NrRedire ctSwitch-1&NrHoSwitch-0,SERVBASEDNRMEASTIMER=10;MOD CELLALGOSWITCH: LocalCellId=xxx, HoAllowedSwitch=ServBasedNrHoSwitch-1;2、配置基于业务的切换策略组（根据现网策略进行配置，建议QCI3、5、6、7、8、9的SERVICEIRHOCFGGROUP设为MUSTHO；QCI1的SERVICEIRHOCFGGROUP设为NO_HO，QCI2、4设置为PERMIT_HO ）ADD/MOD SERVICEIRHOCFGGROUP: CnOperatorId=xx, ServiceIrHoCfgGroupId=2, InterRatHoState=MUST_HO;ADD/MOD SERVICEIRHOCFGGROUP: CnOperatorId=xx, ServiceIrHoCfgGroupId=1, InterRatHoState=PERMIT_HO;ADD/MOD SERVICEIRHOCFGGROUP: CnOperatorId=xx, ServiceIrHoCfgGroupId=0, InterRatHoState=NO_HO;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=9,ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=8, ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=7, ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=6, ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=5, ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=4, ServiceIrHoCfgGroupId=1;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=3, ServiceIrHoCfgGroupId=2;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=2, ServiceIrHoCfgGroupId=1;ADD/MOD CNOPERATORQCIPARA: CnOperatorId=xx, Qci=1, ServiceIrHoCfgGroupId=0;3、配置切换策略组ADD/MOD INTERRATHONRPARAMGRP: LocalCellId=xx, NrHoParamGroupId=1, NrB1B2Hysteresis=2, NrB1B2TimeToTrigger=512ms, ServBasedNrB1RsrpThld=-111;MOD CELLQCIPARA: LocalCellId=xx, Qci=9, NrHoParamGroupId=1;（注意切换将按照切换优先级CELLQCIPARA.QciPriorityForHo最高的QCI切换策略组进行切换）MODINTERRATPOLICYCFGGROUP:INTERRATPOLICYCFGGROUPID=1, NRHOCFG=PS_HO-1&REDIRECTION-1; （QCI1对应策略组请务必关闭切换和重定向）MOD QCIPARA:QCI=9,INTERRATPOLICYCFGGROUPID=1;MOD CELLUEMEASCONTROLCFG: LocalCellId=xx,MeasOptAlgoSwitch=NSA_SA_MEAS_OBJ_PREEMPTION_SW-1;说明：如果LTE侧之前已经配置基于覆盖的移动性相关参数，开通700M无需再进行配置10、EPS FB1、打开EPS FB开关（示例基于切换）MOD NRCELLALGOSWITCH: NrCellId=xx, VoiceStrategySwitch=EPS_FB_SWITCH-1, InterRatServiceMobilitySw=MOBILITY_TO_EUTRAN_SW-1;2、配置NR切换策略组（请确认已经配置LTE邻频点邻区，请注意groupid的对应关系，EPSFBMODE：核心网支持N26接口：HANDOVER，不支持：REDIRECTION）MODNRINTERRATHOPARAM:NRCELLID=xx,EPSFBPROTECTIONTIMER =20,EPSFBMODE=HANDOVER;ADD/MOD NRCELLHOEUTRANMEAGRP: NrCellId=xx, InterRHoToEutranMeasGrpId=2, EpsFbB1RsrpThld=-111, EpsFbB1Hyst=2, EpsFbB1TimeT oTrig=320MS;MOD NRCELLQCIBEARER: NrCellId=xx, Qci=1, InterRHoToEutranMeasGrpId=2;3、LTE兼容开关，防止回落后无法发起SRVCCMOD GLOBALPROCSWITCH: ProtocolMsgOptSwitch=SRVCCHoBasedUeCapSwitch-1;（LTE命令）说明：700M小区需要配置EPS FB相关参数11、Fast return1、打开Fast return开关（示例基于切换）MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=INTER_RAT_MOBILITY_TO_NR_SW-1;MOD CELLALGOEXTSWITCH: LocalCellId=xx, HoAllowedSwitch=FAST_RETURN_TO_NR_SW-1;MODCELLHOPARACFG:LOCALCELLID=xx,HOMODESWITCH=NrRedire ctSwitch-1&NrHoSwitch-1;2、配置Fast return切换策略参数（请确认已经配置NR邻频点邻区，请注意groupid的对应关系）ADD/MOD INTERRATHONRPARAMGRP: LocalCellId=xx, NrHoParamGroupId=1, NrB1B2Hysteresis=2, NrB1B2TimeToTrigger=512ms, ServBasedNrB1RsrpThld=-111;ADD/MOD CELLQCIPARA: LocalCellId=xx, Qci=9（注意现网的QCI切换优先级）, NrHoParamGroupId=1;MODINTERRATPOLICYCFGGROUP:INTERRATPOLICYCFGGROUPID=1, NRHOCFG=PS_HO-1&REDIRECTION-1; （QCI1对应策略组请务必关闭切换和重定向）MOD QCIPARA:QCI=9,INTERRATPOLICYCFGGROUPID=1;MODCELLHOPARACFG:LOCALCELLID=xx,VOLTEHONRDELAYTIMER=2 0;MOD CELLUEMEASCONTROLCFG: LocalCellId=xx, MeasOptAlgoSwitch=NSA_SA_MEAS_OBJ_PREEMPTION_SW-1;3、如果配置了业务QCI切换属性，需要注意发起fastreturn时UE所携带的QCI切换属性中必须携带MUST HO的QCI，且不能携带NO HO的QCI，业务QCI切换属性配置请参考基于业务的L2NR 移动性参考MML。
探索广电利用700M网络发展业务的途径
探索广电利用 700M网络发展业务的途径摘要：近些年来，随着科学技术不断发展，网络对各行各业的影响逐渐加深，尤其是在通信技术这一方面。
700M无线频段是我国互联网中的黄金频段，其覆盖范围比较广且穿透性强，如今正应用于广电发展业务。
基于此，本文对广电利用700M网络发展业务背景、700M无线频段优势以及广电利用700M网络发展业务的途径进行简要分析。
关键词：广电；700M网络；业务发展引言：如今，网络技术不断升级发展，数字传输技术也开始投入大量的使用。
其中，700MHz无线频段是一种极为重要的资源。
700MHz频段是指698MHz～806MHz/862MHz间的频段，根据中国通信频段划分，将其划分给了广电。
相比较于其他频段，700M频段具有信号覆盖广的优势，同时它的穿透力也更强，有助于广电媒体服务质量与业务建设水平的进一步提升。
一、广电利用700M网络发展业务背景（一）国内背景由于历史原因，我国偏远农村一般采用接收直播卫星信号收听收看广播电视，本地节目采用八木天线进行收听收看，受地理环境影响较大。
考虑到农村地形复杂，人口密度大，地域广阔等问题，700Mhz是比较理想的覆盖频段。
而且国家信息规划部以及工业部早在2016年就出台了相关许可，这也就为700M无线频段提供了具体运用的保障。
广电始终掌控着700M网络，并且在模拟电视完成数字化改造前提下，释放了更多的资源进而发展其他方面业务。
总之，广电很好的利用了这些优质资源使得互联网业务得以充分发挥。
（二）国际背景2007年时，国际上把698MHz～806MHz/862MHz间的频段统一称做700MHz频段。
因为700MHz处在低频段，所以具备了信号覆盖范围广、信号穿透力强等特点，是目前最优质的频段之一，最适合建设LET网络。
目前，700M无线频段在世界各地很多地方都在使用，特别是西方一些比较发达的国家扩大了该频段的大众使用权。
进而加强对公民日常生活中关于网络方面的优质服务。
论中国广电700M与中国移动5G组网策略
28Internet Communication互联网+通信文|王家旭 毕健有 王浩年引言：2020年，中国广电正式进入5G 运营商行列，其核心资产5G 700MHz 频谱意义非凡。
如此低的5G 频段能充分发挥低频段的频谱优势，大大加快我国5G 网络实现全国广覆盖的步伐，也可节省部分组网成本，对促进我国5G 产业繁荣、实现5G 引领全球起到重要作用。
频谱资源是无线通信网络的基石，是各大运营商的战略性资源，与国际市场的频谱拍卖不同，国内的频谱资源依靠于国家的规划分配，回首国内3大运营商的发展，每代网络制式的频谱分配都会引起各大运营商的市场份额大幅变动，极其重要关键。
5G 也不例外，从中国移动引入2.6GHz 上的160M 大带宽及4.9GHz，再到电信联通3.5GHz 的200M 带宽共建共享，以及2.1GHz 新NR 频段的引入，最近确定了中国广电引入700MHz 后与中国移动共建共享，国内5G 商用之路可谓跌宕起伏。
未来更高频段的分配是否还会有变局不可预测，但从当前5G 发展格局来看，运营商各具优势，平分秋色。
一、700 MHz 频段分析我们都知道目前国际上无线通信频谱的低频部分都早已分配殆尽，想要更高的无线通信网络速率，频谱带宽是越大越好，根据现状，只有高频才有大带宽，这也是美国5G 早期提出发展毫米波的原因。
高频段的大带宽满足了5G 网络要点中的超高峰值速率指标，但根据电磁波频率与波长的关系我们得知，频率与波长成反比，频率越高，波长越短。
再考虑到无线信号在空间传播过程中损耗与波长的关系，波长越短，损论中国广电700M 与中国移动5G 组网策略【摘要】 5G 的地位在国内已经被上升到国家战略层面，我国对5G 建设发展的政策支持在全球领先。
组建好5G 网络对运营商来说是接下来几年公司发展的关键性问题。
在5G 阶段新加入的中国广电700MHz 频段可以说是核武器级别，但是广电没有通信行业的基础，如果独立从零开始起步太晚，跟不上5G 发展不说，需要投入的成本也不是广电可以承受的。
700m使用的频段
700m使用的频段700M频段是指无线电通信中的一个频率范围，其频率范围通常为698MHz到806MHz之间。
这个频段在无线通信领域中非常重要，主要用于移动通信系统中的4G LTE网络。
下面将从不同角度介绍700M频段的应用和影响。
一、700M频段在移动通信中的应用1. 4G LTE网络：700M频段被广泛应用于4G LTE网络中，主要用于提供高速移动宽带服务。
相比于其他频段，700M频段的覆盖范围更广，信号穿透能力更强，能够提供更好的室内覆盖和较长的通信距离。
2. 视频传输：由于700M频段具有较高的带宽和较强的信号传输能力，因此在移动视频传输领域也有着重要应用。
用户可以通过4G LTE网络在700M频段上流畅地观看高清视频，享受更好的观影体验。
3. 物联网应用：700M频段的低频特性使其在物联网领域中也具有重要意义。
物联网设备通常需要长时间运行且需要低功耗，700M 频段能够满足这些要求，并为物联网应用提供稳定可靠的通信环境。
二、700M频段对移动通信产业的影响1. 促进通信普及：700M频段具有较好的覆盖能力，能够将通信服务延伸到偏远地区和农村地区，促进通信普及，缩小城乡数字鸿沟。
2. 提升用户体验：700M频段的使用可以提供更好的室内覆盖和稳定的信号，使用户在使用移动通信服务时能够享受更流畅、高质量的通信体验。
3. 推动产业发展：700M频段的应用推动了移动通信产业的发展，促进了相关设备、技术和服务的创新与进步，推动了产业链的升级和优化。
三、700M频段的技术挑战与解决方案1. 频谱资源有限：由于700M频段具有较好的特性，因此在一些地区已经被广泛使用，频谱资源相对有限。
为了解决这个问题，可以采取频谱共享、频谱优化等措施，提高频谱利用效率。
2. 信号干扰问题：由于700M频段的覆盖范围较广，存在与其他频段的干扰问题。
可以通过合理的频段规划、信号调制等技术手段来降低干扰，并保证通信质量。
3. 安全性保障：随着移动通信的发展，网络安全问题越来越重要。
700M干扰分析和规避方案
1,总体策略700MHz网络建设应实现同频组网，上下行均使用全带宽30MHz。
SSB配置以地市/区县为单位区域统一，SSB中心频点配置在干扰最小的DTMB频道中间位置。
目前广电700MHz清频尚未完成，大多数地市存在干扰和强干扰，绝少部分地市8个DTMB频道无干扰。
干扰对700MHz网络覆盖、速率、容量和用户感知会造成影响，干扰越强影响越大。
针对700M干扰站点，应全面利用“三功能两门限”优化措施，根据干扰的轻重程度逐站评估干扰情况，对高干扰站点要100%应用质差切换、频选调度（业务信道干扰规避）、带内滤波（干扰隔离）等干扰规避功能，结合干扰水平，提升700M 5G回落4G的切换门限和700M接入门限，确保700M小区即使受干扰影响，仍可提供良好的用户感知。
随着广电700M逐渐清频，干扰规避策略及接入门限等互操作需要相应调整。
当DTMB频段干扰强度小于-105dBm时，在干扰图谱上标记为无干扰；此时小区RRC无线接通率大于98%，上行5Mbps速率的覆盖边缘点SS-RSRP低于-98dBm；可认为此频段可正常工作。
当DTMB频段干扰强度介于-105~-80dBm之间时，需进行干扰避让。
一般情况下，远点用户优先分配无干扰RB，资源受限时，近点用户分配被干扰RB，以实现用户感知与资源利用率的提升。
当DTMB频段干扰强度大于-80dBm时，会导致上行全带宽频段内整体干扰提升到-105dBm以上；中远点用户上行速率下降50%以上，上行5Mbps速率的覆盖边缘点SS-RSRP高于-80dBm；可认为此频段不可用，需进行干扰隔离。
2,干扰测量扫频测试分析RSSI数据频域底噪波形特征可明确干扰频段。
干扰情况用干扰图谱描述。
每个广电频道的平均干扰采用对应广电频道中部分频段求算数平均来计算（每个DTMB两边去掉1MHz带宽），然后根据计算结果判断是否有干扰，如果某个广电频道下行平均干扰值大于-105dBm（扫频仪RBW设置为200K）或大于 -108dBm（扫频仪RBW设置为100K），则将标示此广电频道的对应比特位设置为1 （认为存在干扰），反之设置为0，最终得到干扰图谱。
浅谈LTE无线路由器在广电700M网络下的应用
感知 网络 与 传统 通 信 网络 的纽 带， 可 以
实现 感 知网 络与 通信 网络 、 不 同 类 型 感 知 网络之 间 的协议 转换 ， 既 可 以 实 现 广 域 互 联 也 可 以 实 现 局 域 互 联 。其 上 行 主
接入技术 、 接 入 产 品 和 接入 方 案 的 要 求 ， 但 有 些 地 方 仍 然 存 在 光 纤 覆 盖 不 到 的 盲
迎 信 没 施 服 务、 ｌ Ｉ ， 务． Ｊ 』 ‘ 电 已经 从 实 验 忡 探 索 向 小 池 … 川 ］ 茯 规 模 化 使 Ｊ ］ ］ 阶段 ．
４ １ ３专线解决方案
在专 线市场， 虽然现 有的光 纤、 以 太 网 技 术 已 经 在 很 大 程 度 上 满 足 用 户 对 于
谱特 性 ， 能 显 著 降 低 运 营 商 的 建 网成 本 ， 特 别 适 合 城 市 楼 宇 的 深 度 覆 盖 和 农 村 村 溶的 广度 覆 盖 。
，
． 戚
—■— ●■ｒ
周 ｊ Ｊ ［ ｊ
长 川
扰 能 必 、数“ 传 输 州生女 缺， 是 ＊ 布 爻装 、 要 ｊ ‘ 空 川 、安 装 ， ｆ ｌ
案， 它 能 很 好 地 解 决
有 线 接 入 技 术 的 覆 盖
范Ｆ 同、光 缆 建 设 周 期
Ｉ Ｕ返 ＂ 商 ２ ０ １ ５ 年 底 我 闻 ４ 肖 进
支 拍： ＿ ７ ０ ０ Ｍ Ｉ ｔ ｚ ｌ Ｙ ， Ｊ Ｉ 丁 Ｆ 核 心 网 络 设 备和
１ ＴＦ 终 端 ＣＰ Ｅ没 采 ； ２ ０ １ ６ 年 在 这 些 省
站 站 覆 熹、
可超 过３ ． ５ ｋ ｎ， ｉ 通 过
用） 尝 试 ２ ０ １ ６ ５ 月５ 日． 工信部 向巾 … 广 播 咀 视 络 彳 丁 公司 颁 发 了 《 基 础 电 ｆ ｉ ＇ － ￣ ， ｌ ｋ 务 营 许 『 ｆ ｌ ｊ Ｌ Ｆ 》 ． 批 准 广 电在 全 范 …内经７ 联 同 内数 据 传 送 业 务 、 同内
华为5G 700M项目技术方案及产品介绍
利旧存量站点叠加700M
馈线长度 0~150m 151~270m 0~150m 151~270m 0~150m 151~270m
RG8U馈线 ● ● ● ● / /
放大器 / ● / ● / /
分路器 / / / / / /
避雷器 / / ● ● / /
47U
网管产品介绍——2288X
3、GNSS馈线全程绝缘，不用接地，只在BBU侧的GNSS避雷器处接地。
4、GNSS避雷器可以放在走线架上、放在机柜顶部或扎线带放在机柜侧面等。
N(公)
避雷器 N(母)
N(公)
RG-8U馈线（转接）
时钟转接线（N母/SMA公，1m）
BBU
此场景下，根据GNSS馈线拉远长度的辅料物料配置方案如下：
场景 新发或者利旧 UMPTga/UMPTg
连接器)；最大支持6个RRU；
配置能力、空开要求和线缆配置：
射频模块 RRU5610
DCDU12E最大配置
1个～3个RRU 1个BBU(功耗<=1420W) 4个～6个RRU 1个BBU(功耗<=1420W)
3个RRU
规格 外形尺寸 输入电压
输出端口
12波 2.6G AAU
光光模块，成本更高，建设周期慢
当前2.6G CRAN站点
外观与双芯双向光模 块可区别 价格：550/个
单芯双向光模块
前传方案：CPRI级联与彩光方案对比说明
基带板 基带板
1/2 芯主干光纤
CPRI级联方案
RRU1
RRU2
物理站点
RRU3
1芯主干光纤
彩光方案
RRU1 RRU2
交流
广电 700M5G 组网的优劣势分析
广电 700M5G 组网的优劣势分析发表时间：2020-07-16T08:43:35.483Z 来源：《福光技术》2020年5期作者：张德平袁富强潘晓峰[导读] 随着 4G、5G 技术的不断发展，以及人们对下载速率、无线带宽需求的不断增加，频谱如何有效利用越发变得重要和不可回避。
中国移动通信集团设计院有限公司 030000摘要：随着 4G、5G 技术的不断发展，以及人们对下载速率、无线带宽需求的不断增加，频谱如何有效利用越发变得重要和不可回避。
在频谱资源中，低频段的频谱资源尤其珍贵，被称为数字红利，400M-1800M 之间的频谱资源，之所以被如此重视，一方面取决于低频段频谱的强覆盖能力，另一方面取决于该段频谱资源，在世界各国，已经被各企业、组织瓜分殆尽，稀缺资源尤为珍贵。
针对国内外低频 5G 网络资源使用情况，从标准、设备、试点效果、应用场景等角度，对 700M 低频的LTE 应用进行了研究分析。
关键词：广电 700 频段；5G 组网；优劣分析一、国内外低频频谱资源使用情况国际上已普遍释放地面模拟电视信号使用频段（700MHz 频段）这段“ 数字红利” 用于 4G。
而我国目前移动通信频率总需求接近1000MHz，目前已划分用于 IMT 系统的频率共 547MHz。
如不分配新频率，将出现 420MHz 的频谱缺口。
2016 年 2 月，新闻出版广电总局已明确将 700M 频段划给中国广播电视网络有限公司，与此同时，成立“中广移动”负责 700M 频段的运营，目前中国广播电视网络有限公司和中国中信集团有限公司合资组建的中广移动网络有限公司已经于日前正式注册成立。
在政策、市场、技术三管齐下的推动下，700M 网络在我国必将有重大发展。
技术标准问题技术标准问题早已解决，APT700M 已完成标准化：Band28：FDD 制式，2×45M，703~748 上行 /758~803 下行，中间预留 10M 做隔离带 Band44：TDD 制式，703~803100MHz 带宽 APT700M 的分配具有更高的灵活性，比 US700MHz 产生的频谱碎片更少，利用率更高，目前，全球已完成频谱拍卖的有 6 家，4 家已经分配频谱，21 家明确表示将在未来部署 APT700M 的TD-LTE 网络。
700M网络建设方案分析
31Internet Communication互联网+通信一、背景2020年4月，工信部将700MHz 频段频率的使用进行了重新规划，规划把703-743/758-798MHz 频段现有电台频率进行迁移、清退，将这一频段其规划为频分双工（即FDD）工作模式的移动通信系统。
次月中国移动与中国广电订立700M 共建共享有关协议，至此700M 优质频段正式作为移动通信网络建设使用。
二、700M 优劣势分析（一）700M 优势700MHz 频段相较于其他5G 频段的优势十分明显，概括来说主要有以下四点，即：更广的覆盖范围、更低的多普勒频率、更强的衍射能力和更低的单向空中接口延迟。
1. 700MHz 更广的覆盖范围，能使700M 网络建站密度大幅降低，从而节约建设成本在自由空间中，Friis 传输方程能够推导出电磁波的传播模型。
Friis 传输方程如下：公式中，D t 和D r 分别表示天线发送、接收的方向性系数（与各向同性点源天线相关），λ表示波长，可以表示成接收天线的等效孔径区域面积，d 表示天线之间的距离。
由上述公式不难发现，越低的电磁波信号频率，即可实现越小的空间损耗。
700M 频段与其他通信运营商现有频段比较来说，其频段频率更低，因此可以实现更大范围的覆盖，如果将700M 频率用作5G 网络建设，可以用更少的基站实现更大的覆盖范围，这不仅可以大幅度降低网络建设成本和网络运营成本，更700M 网络建设方案分析【摘要】 本文首先对700M 网络的特点进行了分析，分别从优势与劣势展开了讨论，并基于700M 网络的特点对网络建设详细分析，包括700M 资源勘察、天线整合、风险规避等建设方面的内容进行了充分阐述，为700M 网络建设提供了详细的技术参考。
【关键词】 700M 5G 网络建设是可以迅速组建一张全新的5G 网络，适合全国大范围建设组网。
2. 700MHz 更小的多普勒频偏，对于接收信号解调更加有利在高速运行的场景的时候，比如用户身处高速或者高铁等高速行驶的交通工具内，用户的终端设备网络会产生多普勒频偏现象，多普勒频偏最明显的结果会导致用户侧接收到的频率发生偏移，这将使接收机的解调性能受到显著的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医生接诊图 片
推动农村宽带建设，助力农村信息化发展
Huawei Confidential
Page 12
广电LTE700M业务发展建议——LTE行业应用
Huawei Confidential
PageP1a3ge 13
CONTENTS
1 700M频谱全球现状 2 广电现状分析及发展建议 3 华为LTE700M解决方案
PTN
MME2
Router
MCE
Serving GW
PDN GW
Internet
*700M LTE组网与其它频段相比，仅RAN侧不同，终端、RRU和天馈需要支持700M，其它网元相同
Huawei Confidential
Page 15
eMBMS特性网络架构
S1-User Plane
Service Gateway PDN Gateway
工作频段
射频通道数 发射功率 射频指标 协议版本
738-758MHz,758-778MHz,778-798MHz 2T2R 2*20W
中移TD-LTE规范，5M外与广播共存
载波配置
20M
子帧配比
TDL UL:DL=1:3和2:2
RRU体积重量
尺寸：480*270*140mm(不带壳)； 体积：~18 L ；重量： 19 kG
Page 6
深圳市区最高占 用率不超过35%，
郊区更低
CONTENTS
1 700M频谱全球现状 2 广电现状分析及发展建议 3 华为LTE700M解决方案
Huawei Confidential
Page 7
广电成立国网公司，发力700M频段
强调广电建设LTE700M网络的政治属性，“我们搞的不是通信网，是广播电视 网，在任何时候任何地点都能听到党的声音，各级国家职能部门领导都能看到 广播电视”，利用eMBMS技术提供移动视频业务。
IPTV、OTT等互联网应用发展迅速，广电的内容优
700M产业链尚不成熟，缺乏终端
势得以发挥
Huawei Confidential
Page 9
LTE700M可最低成本实现广域覆盖
700M链路预算，上行受限
频段 信道类型 上下行配比 特殊子帧配置 eNB天线 系统带宽 MIMO 发射功率 小区边缘速率 噪声系数
Huawei Confidential
Page 14
700M LTE组网全景图
手机 MiFi CPE
PTN 700M eNB
PTN 700M eNB
PTN
700M eNB
PTN3900 Router
MME1
HSS PCRF
Control plane User plane
IP Backbone PTN
南美: APT700M 巴拿马，哥伦比亚、巴西，秘鲁等国计划使 用APT700标准，预计在14-15年后启动部署
2个国家部署US700M网络，9个国家完成APT700M分配，6+个国家近期开始APT700M拍卖
Huawei Confidential
Page 3
US700M频段划分适合美国国情，商用部署将局限在北美区域
VHF-I
VHF-III
UHF-IV
UHF-V
48.5 92.0 167 223 470 566 606 806
北京、上海、成都、深圳等地实测结果
f/MHz
北京密集城区城区470-806MHz存在大量空闲频谱
成都470-806MHz存在大量频率空洞及窄带干扰
上海市区700M频段 空闲频谱
Huawei Confidential
Page 4
APT 700M已完成标准化，全球广泛关注
APT700频段规划（698~806MHz） • Band28 : FDD制式, 2x45M，703~748上行/758~803下行，中间预留10M做隔离带 • Band44 : TDD制式, 703~803 100MHz带宽，中移动推动在3Gpp R11落地 • APT700M的分配具有更高的灵活性，比US700MHz产生的频谱碎片更少，利用率更高
穿损（dB） Dense Urban：14
Urban： 13
Suburb： 9
Rural： 6
慢衰余量 Dense Urban：11.6
（dB）
Urban： 8.6
Suburb： 3.28
Rural： 3.28
单位： Dense Urban Suburb Rural km Urban
DL
1
1.62 4.72 9.89
北美&加勒比区域 ：US700M 仅美国、波多黎各少数国家商业部署； 加拿大计划近期进行频谱拍卖；
亚太区域： APT700M APT700在3GPP R11中完成标准制定 日本、澳大利亚、新西兰，中国台湾地区， 菲律宾，智利，斐济，巴布亚新几内亚，厄 瓜多尔等9国完成APT700M拍卖；
700MHz PDSCH，PUSCH UL:DL=1：3 3：9：2 2T2R 20MHz DL：2×2 SFBC，UL：1×2 eNB：46dBm，UE：23dBm DL：256kbps，UL：1024kbps eNB：3，UE：7
噪声系数 eNB：3，UE：7
目标负载 DL：50%，UL：50%
700 1900 2300 2600
密集城区 1 3.4 7.3 9.4
城区 1 3.1 5.8 7.1
郊区 1 2.6 5.7 6.3
农村 1 3.0 5.8 6.4
700M在广覆盖能力上优于LTE其他频段，可降低建设投资，建议优先发展农村地区，缩小城乡数字鸿沟
Huawei Confidential
广电现状分析
机遇
挑战
700M广覆盖和深度覆盖优势，对于国家正在实施
的农村信息化、国家宽带、倡导信息消费等国家战 略和措施都有重要的意义
700M频谱释放尚难破冰，政府顶层架构还未达 成一致
LTE网络可助力智慧城市、智能家居、远程医疗等 行业应用发展
受益于TD-LTE国家战略，3大运营商已开始在多 省市建设700M试验局
S5
UE
M2
eNodeB
MCE
M3
S11
MME
S1-Control Plane
Sm
M1
SG-mb
SGi-mb
MBMS Gateway
SGi
BM-SC
eMBMS特性涉及的E2E网元包括：
上层网元：Content Provider、BM-SC、MBMS GW和MME； eRAN网元：MCE、eNodeB和UE； 以上网元中，新增的网元包括：BM-SC，MBMS GW和MCE。
UL
0.46 0.72
2.3
5.46
700M具有明显的频谱传播优势，自由空间传播模型下， 比1.9G路损少8.5dB，比2.6G路损少11.3dB
路损，dB
自由空间传播对比
130
120
110
100
90
80
70
60
0
2
4
6
8
10
12
14
16
距 离 ， km
700M 1.9G 2.6G
不同频段不同场景下需要基站数对比：700M广覆 盖优势明显
美国的700M频谱中间有用于公共安全的频段，频段很 零散
部署 节奏
10年底38城 市;1.1亿人口
2010 Q3 2011
商用
2011年9月178 城市1.85亿人口
2013年底 400个城市2.6亿人口
2011年9月143 城市1.5亿人口
2012年7月337 城市2.3亿人口
2014年底（计划） 500个城市2.9亿人口
菲律宾 2012
厄瓜多尔，2012.10
新西兰,2013.12拍卖
智利 2013年拍卖
Huawei Confidential
玻利维亚Entel LTE band 13 [16-12-
2012]
墨西哥 2012.09
巴拿马 意向 2012
巴西 2013.02
阿根廷 2012.03
9个 南美国家
Page 5
外置滤波器体积重 量
尺寸：220*200*81mm；重量：3.5kg
工作温度
－40～+50度
电源电压需求 DC -48V
平均功耗
330W（3:1时隙配比）
Huawei Confidential
Page 17
“守土有责，寸土必争”，广电总局明确700M频段的重要性，计划在国网公 司成立“中国广播电视移动网”公司，在全国快速低成本建设LTE700M网络， 与运营商进行差异化竞争。
中国广播电视网络有限公司(简称：国网公司）于2014年4月16日挂牌成立。 国网公司承接广电总局的业务职能，负责全国范围内有线电视网络有关业务， 并开展三网融合业务。
美国US700频段划分和归属：按实际情况划分
Band 12 ：中小运营商 (lower 700MHz) 699-716MHz / 729-746MHz Band 13 ：VzW (upper C 700MHz) 777-787MHz / 746-756MHz Band 14 : 公共安全 (upper D 700MHz) 788-798MHz / 758-768MHz Band 17 ：AT&T (lower B, C 700MHz) 704-716MHz / 734-746MHz
Page 10
广电LTE700M业务发展建议——eMBMS业务
Wi-Fi终端
LTE-EPC
CPE+AP
MCE
MME
