01002020_ACS系列电子计价秤&TCS系列电子台秤_user_gb_ZSMC100000009
Huade ACS 电子计价秤 说明书
3.4.2. 3.4.2.1
3.4.2.2 3.4.2.3
置零和去皮。 当空秤显示不为零，或秤盘上放有皮重物需要清除时可按〔置零〕或〔去皮〕键， 重量窗显示为零。 置零，当称台的重量≤3％F.S，〔置零〕有效，“零位”指示灯亮且清除皮重。 去皮:当称台重量≤100％F.S，〔去皮〕有效，零位指示灯亮且清除皮重。
Huade
ACS- 电 子 计 价 秤
使 用 说 明 书
沪制 00000045 上海华德衡器有限公司
PDF 文件使用 "pdfFactory" 试用版本创建
ACS 电子计价秤使用说明书
ACS-电子计价案秤为台式多功能称量器具.具有计量正确、灵敏、功能齐全，使用方便， 易学易操作等优点。本产品结构采用先进的单片微处理器和高精度传感器及高精度放大器， 性能稳定可靠、显示采用红色超高亮度数码管或液晶显示器，工作电源交直流二用，具有自 动休眠节能、低电压自动关机、直流电池自动充电，金额累加、合计等功能，可广泛应用于 商业及其他行业作为计价工具。
更换电池(电池电压应不低于 5.4V）；可在任何工作状态按下[电压]键，在“金额” 窗显示机器工作电压 DC※·※※。 3.1.4 在开机时停止自检，可按[置零] 键。 3.2 本电子秤具有低功耗休眠节能功能，停止称量 2 分钟，机器自动进入节能状态。 "重量"窗口显示一位“0”其余各位熄灭，称量时自动恢复工作状态。 3.3 预热: 开机 10 分钟，机器自动进入稳定状态，"稳定指示灯"亮，进入正常称量状态。
6.6 产品保修卡……………1 份
6.7 产品装箱单…………………1 份
产品说明书

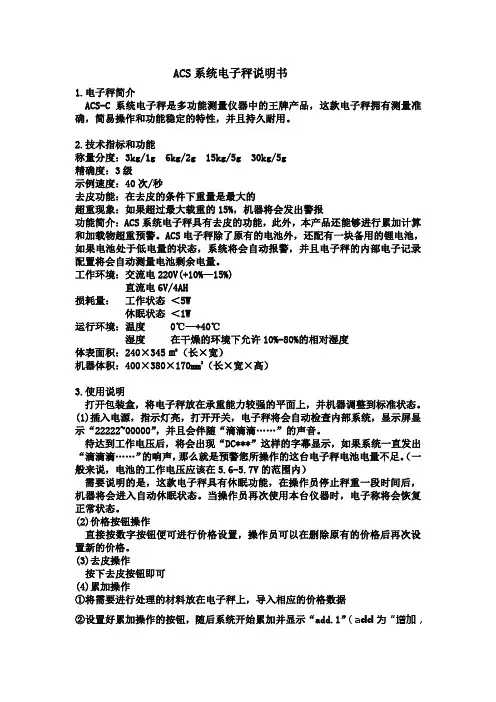

ACS系统电子秤说明书1.电子秤简介ACS-C系统电子秤是多功能测量仪器中的王牌产品，这款电子秤拥有测量准确，简易操作和功能稳定的特性，并且持久耐用。
2.技术指标和功能称量分度：3kg/1g 6kg/2g 15kg/5g 30kg/5g精确度：3级示例速度：40次/秒去皮功能：在去皮的条件下重量是最大的超重现象：如果超过最大载重的15%，机器将会发出警报功能简介：ACS系统电子秤具有去皮的功能，此外，本产品还能够进行累加计算和加载物超重预警。
ACS电子秤除了原有的电池外，还配有一块备用的锂电池，如果电池处于低电量的状态，系统将会自动报警，并且电子秤的内部电子记录配置将会自动测量电池剩余电量。
工作环境：交流电220V(+10%—15%)直流电6V/4AH损耗量：工作状态＜5W休眠状态＜1W运行环境：温度 0℃—+40℃湿度在干燥的环境下允许10%-80%的相对湿度体表面积：240×345㎡（长×宽）机器体积：400×380×170mm3（长×宽×高）3.使用说明打开包装盒，将电子秤放在承重能力较强的平面上，并机器调整到标准状态。
(1)插入电源，指示灯亮，打开开关，电子秤将会自动检查内部系统，显示屏显示“22222~00000”，并且会伴随“滴滴滴……”的声音。
待达到工作电压后，将会出现“DC***”这样的字幕显示，如果系统一直发出“滴滴滴……”的响声，那么就是预警您所操作的这台电子秤电池电量不足。
（一般来说，电池的工作电压应该在5.6-5.7V的范围内）需要说明的是，这款电子秤具有休眠功能，在操作员停止秤重一段时间后，机器将会进入自动休眠状态。
当操作员再次使用本台仪器时，电子称将会恢复正常状态。
(2)价格按钮操作直接按数字按钮便可进行价格设置，操作员可以在删除原有的价格后再次设置新的价格。
(3)去皮操作按下去皮按钮即可(4)累加操作①将需要进行处理的材料放在电子秤上，导入相应的价格数据②设置好累加操作的按钮，随后系统开始累加并显示“add.1”（add为“增加，补充”之意），接着电子秤将会显示相应的金额③将处理完后的第一批材料拿下来，放上第二批需要处理的材料④导入第二批材料的相应价格数据⑤再次设置好积累按钮，，随后系统开始累加计数并显示“add.2”，当然，电子秤系统会自动累加金额⑥重复③④⑤项操作，直到操作员完成所有材料的处理⑦按下删除（delete）键，此次操作的累加内容也会随之删除⑧累加过程显示当没有放置任何材料在秤盘上时，操作员可以关闭累加按钮，当您关闭操作按钮后，先前所有累加次数和金额的数据将会消失，按下删除键（delete），电子秤系统将会清除所有的数据，当然，操作员也可以选择继续操作。
ACS电子计价秤说明书
ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池,充电时可以开机使用;2.开机自动置零;3.零点自动跟踪;4.累计次数1~30次;5．电源：交流220V±10%/ 50Hz 直流4V/4Ah内置可充电蓄电池6．工作温度范围：0℃ ~ +40℃; 7．相对湿度: ≤ 85% RH;型号称量范围检定分度数检定分度值e 准确度等级ACS---3A 3 kg3000 1 gⅢACS---6A 6 kg3000 2 gⅢACS---15A15 kg3000 5 gⅢACS---30A30 kg300010 gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置,然后开机如果需要则应先放上专用秤盘;电子秤不能长期在去皮状态下使用,否则零位自动跟踪功能消失,零位会产生漂移;键盘操作说明1. 开机：按开关机键2－3秒即可开机或关机;2. 置零键：重量显示置零;置零范围：≤2%FS,去皮状态下无效;3. 去皮键：去皮范围:小于等于1/3满量程1按此键,重量显示为零, “去皮”标志出现; 2称重物取下,重量显示为负值,再按去皮键,称重复零,“去皮”标志消失;4. 0~9键,从右到左循环输入单价,隔3秒后再按任何数字键均可清除原单价,同时输入该数字;5. 累计键：称重状态时,按此键累计金额,“累计”标志出现,重量窗显示“Add”,单价窗显示累计的次数,金额窗显示为总计金额;若金额为零,则不进行累计,按此键无效;按任何数字键均可退出本次累计记忆的累计数据仍保留,恢复称重状态,等待下一次累计;6. 总计键：用来查询累计金额,按此键,重量窗显示为“TOTAL”,单价窗显示为已累计的次数,金额窗显示为总计金额;按任何数字键均可退出此状态记忆的累计数据仍保留,恢复称重状态,7. 累清键：按此键,清除内存的累计数据,退出累计状态,“累计”标志消失;8. 清除键：在称重状态下,按此键清除单价;9．背光功能：按住背光键2---3秒,可以设定背光工作模式,共有常开,常关,自动3种模式;1. ·小数点键,长按小数点键2－3秒,可以选择是否使用小数输入功能;若使用该功能,按此键前,输入单价的整数部分,按此键后,输入小数部分;否则直接输入单价;2. 累清/设定键：“累计”标志出现时,按此键,清除内存的累计数据,退出累计状态,“累计”标志消失；“累计”标志没有出现时,按此键进入单价设定功能;3. 找钱键：按此键进入找钱功能金额显示为零或者金额显示“--OF--”时无效,重量窗显示“-CHA- ”金额窗显示“------”提示输入收钱金额;此时可以按“0-9”数字键在单价窗输入收钱金额,按“清除”键可以清除输入的收钱金额,同时单价窗和金额窗恢复显示“------”,当输入金额大于原计价金额时,金额窗显示当前的找钱金额;再按一次找钱键,则退出找钱功能,恢复称重状态;4. 单价1～单价8：用来提取已设定的单价；5. 单价设定方法：称重状态下,在累计标志没有时,按累清/设定,重量窗口显示：”SET- ”,单价窗口显示当前的单价；按单价nn＝1～7,选择要设定的单价号；重量窗口显示：”SET-n ”, 单价窗口显示单价n中已经存储的单价；按0～9数字键输入要设定的单价；再按累清/设定,表示单价设定好,回到称重状态；如果设定过程当中,要放弃设定,可按找钱键退出;报警指示：自检完后,如果显示“Err2”,说明秤盘或环境不稳,2秒钟后恢复到称重状态;当开机时的底秤超过允许范围,重量显示为“HHHHH”或“LLLLL”,表示底秤过高或过低;当金额超过,金额显示为“--OF--”;当被称物超过100%FS+9d时,重量显示为“------”,并连续鸣叫报警;如ADC转换溢出,重量显示为“-Adc-”并连续鸣叫报警;以上情况应将被称物取下;如蓄电池电压不足,当重量显示为零时金额显示“——Lb——”如加载,则金额显示恢复正常;此时可短时间再使用,但应尽快插上交流电插头对电池充电;若开机直接显示“——Lb ——”说明电压过低,已经无法正常工作,请立即充电;四、保修及注意事项：产品售出起一年内出现的非人为故障属保修范围;邮寄时请用户使用原包装,邮费用户自理;长期不用时,请至少2个月充电一次,以保持电池不发生过放电而损坏;附件：说明书,保修卡,合格证------1张；充电器------1个五、重要警告:在重量窗显示为零时金额窗如显示“— Lb —”,表示电池电压不足,此时电池短时间内还可使用,但应尽快插上交流电插头对电池充电,建议每次充电时间大于12小时;电池不属保修范围,请注意正确使用,避免出现电池过放电、充电不足等情况;关机充电或开机充电且重量为0时,金额窗显示“－AC－”;。
ACS-A TCS-A 系列电子计重 计数 百分比(台)秤使用说明书
ACS-A/TCS-A 系列电子计重/计数/百分比(台)秤使用说明书一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。
2．开机自动置零。
3．零点自动跟踪。
4. 具有计重、计数、百分比切换功能；计重时具有重量分选功能。
5. 电源：交流220V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6. 工作温度范围：0℃ ~ +40℃。
7. 相对工作湿度: ≤ 85% RH。
二、键盘功能说明：1. 【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。
2. 【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。
3. 【单位】键：单位选择，有公斤、磅两种单位供选择。
4. 【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。
5. 【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。
6. 【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。
7. 【↑ 】键：数字输入键，用来输入数字或选择数字。
8. 【确认】键：确认当前的操作。
三、操作说明:电子秤应置于稳定平整的台面上。
调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。
开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。
去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。
ACS电子计价秤说明书
A C S电子计价秤说明书 This model paper was revised by the Standardization Office on December 10, 2020ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池，充电时可以开机使用。
2.开机自动置零。
3.零点自动跟踪。
4.累计次数1~30次。
5．电源：交流220V（±10%）/ 50Hz 直流4V/4Ah（内置可充电蓄电池）6．工作温度范围：0℃ ~ +40℃。
7．相对湿度: ≤ 85% RH。
检定分度值准确度等级型号称量范围检定分度数（e ）ACS---3A 3 kg3000 1 gⅢACS---6A 6 kg3000 2 gⅢACS---15A15 kg3000 5 gⅢACS---30A30 kg300010 gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置，然后开机（如果需要则应先放上专用秤盘）。
电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
键盘操作说明1. 开机：按开关机键2－3秒即可开机或关机。
2. 【置零】键：重量显示置零。
（置零范围：≤2%FS，去皮状态下无效）。
3. 【去皮】键：（去皮范围:小于等于1/3满量程）（1）按此键，重量显示为零, “去皮”标志出现。
（2）称重物取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
4. 【0】~【9】键，从右到左循环输入单价，隔3秒后再按任何数字键均可清除原单价，同时输入该数字。
5. 【累计】键：称重状态时，按此键累计金额，“累计”标志出现，重量窗显示“Add”，单价窗显示累计的次数，金额窗显示为总计金额。
若金额为零，则不进行累计，按此键无效。
按任何数字键均可退出本次累计（记忆的累计数据仍保留），恢复称重状态，等待下一次累计。
6. 【总计】键：用来查询累计金额，按此键，重量窗显示为“TOTAL”，单价窗显示为已累计的次数，金额窗显示为总计金额。
ACS-ATCS-A 系列电子计重计数百分比(台)秤使用说明书
C-24 ACS-A/TCS-A 系列电子计重/计数/百分比(台)秤使用说明书一、技术指标:1．内置可充电蓄电池，充电时可以开机使用。
2．开机自动置零。
3．零点自动跟踪。
4.具有计重、计数、百分比切换功能；计重时具有重量分选功能。
5.电源：交流220V（±10%）/ 50Hz; 直流6V/4Ah (内置可充电蓄电池)6.工作温度范围：0℃~ +40℃。
7.相对工作湿度: ≤85% RH。
二、键盘功能说明：1.【标定】键：由于使用地点不同等原因造成称量不准时进行重量重新标定。
2.【模式】键：功能模式选择，选择计重、计数、百分比三种工作模式。
3.【单位】键：单位选择，有公斤、磅两种单位供选择。
4.【设定】键：在计重模式用于进入设定上下限报警范围；计数和百分比模式用来重量取样。
5.【置零】键：秤台上没有任何物品，但显示出现微小重量出现，按此键使重量归零。
6.【去皮】键：用来去除皮重，在去皮状态下用来消除皮重。
7.【↑】键：数字输入键，用来输入数字或选择数字。
8.【确认】键：确认当前的操作。
三、操作说明:电子秤应置于稳定平整的台面上。
调整四个底脚螺钉使秤处于水平位置，然后开启电源（如果需要则应先放上专用秤盘）。
开机笔画显示结束后进入计重模式，“零位”标志和“公斤”指示标志出现，可按“模式”键循环选择计重、计数、百分比三种功能模式电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
【计重模式】单位选择：按【单位】键，用来在公斤和磅之间选择计重单位，显示屏上出现相应的指示标志。
去皮功能：将容器放在秤盘上，重量稳定后，按【去皮】键，重量显示为零, “去皮”标志出现，此时显示的重量为净重；将秤盘上的物品取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
置零功能：在使用过程中，如果出现零点漂移现象（秤盘上无任何物品，但有重量显示），按【置零】键，重量归零。
（置零范围：≤4%FS，去皮状态下无效）。
ACS 型（RL00） 条形码打印电子计价秤 操作手册说明书
ACS型（RL00）条形码打印电子计价秤操作手册操作手册目录一．警告和注意事项 (3)1.1警告 (3)1.2 注意事项 (3)二．术语 (4)三．操作 (7)3.1 服务模式 (7)3.1.1使用服务标签时的操作 (7)3.1.2使用服务标签+小计标签时的操作 (8)3.1.3自动清除和锁定功能 (9)3.1.4使用收据纸时的操作 (10)3.2 预包装模式 (12)3.2.1自动打印 (12)3.2.2手动打印 (13)3.3 取消操作（退货操作） (14)3.3.1结帐前退货 (14)3.3.2结帐后退货 (14)四．配置 (15)4.1 初始化、设置秤号和IP地址 (15)4.1.1初始化 (15)4.1.2设置秤号 (15)4.1.3设置IP地址 (15)4.2 键盘配置 (18)4.3 操作员配置 (20)4.3.1使用标签纸(设置步骤) (21)4.3.2使用收据纸(设置步骤) (21)4.4 操作员的记入和记出 (23)4.5 编程 (25)4.5.1数据输入 (25)4.5.2修改价格 (30)4.6 标签格式 (31)1操作手册2 4.7 模式介绍 (34)4.7.1模式种类 (34)4.7.2选择不同模式: (35)五．报表 (37)5.1 X报表 (37)5.2 Z报表 (39)5.3 数据删除对报表的影响 (40)5.4 零金额收据 (40)5.5 收据号 (40)六．常用功能 (43)6.1 皮重 (43)6.2 打印条码 (45)6.3 打折功能 (46)6.4 特价功能 (48)6.5 特殊功能 (50)七．出错信息 (55)7.1 警告信息 (55)7.2 故障信息 (57)八．维护 (59)8.1 清洁打印头 (59)8.2 清洁秤体 (59)8.3 清零 (59)8.4 测纸 (60)8.5 取纸 (62)附录1条码格式 (63)附录2字体型号和尺寸 (63)附录3打印纸及打印格式 (65)附录4固定标签 (68)附录5显示线束防水垫安装图示 (72)附录6无线网卡设置 (73)操作手册3 一．警告和注意事项1.1 警告：!勿将本机在潮湿的环境下使用。
ACS计重秤中文说明书
东南衡器ACS计重秤使用说明书上海东南衡器有限公司东 南 衡 器ACS 系列X上海东南衡器有限公司地址：中国上海市喜泰路241号 邮编：200232 电话：0086-21-54090004 传真：0086-21-54090259 Email ：**********************.cn感谢您选用了我公司的ACS 系列称重产品，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
目录第一章概述 (3)第二章主要参数 (3)第三章操作 (4)第四章标定 (5)第五章错误提示 (7)第六章可充电电池 (8)第七章维修保养及注意事项 (8)使用前准备工作1. 请将电子秤放置在稳固且平坦的桌面上,保证秤体处于水平位置.2. 避免将秤置于温度变化大或空气流动剧烈的场所.3. 打开电源时,秤盘上请勿放置任何东西.4. 使用电子秤时,称物之重心须位于秤盘的中心点,且称物不超出秤盘范围,以确保准确度.5. 使用电子秤前,需预热15~20分钟.6. 请勿在电压低时工作.第一章、概述ACS系列电子计重秤采用高精度传感器和微电脑技术。
称量准确，具有零点跟踪等功能，该秤内置蓄电池，LED和LCD数码管显示，适宜于常断电的地区使用。
该系列广泛适用于工厂等计量场合。
第二章、主要参数§1. 模拟部分输入信号范围 0~10mv转换速度40次/秒A/D内码360000非线性度0.03%漂移 0.03%供桥电压D C+5v§2. 显示显示范围：0~999999分度值：1/2/5/10/20/50（可选）分辨率：30000§3. 串行通讯接口（可选）信号: RS232C传输距离：<30米§4. 周围环境电源：AC220V (-15%~+10%)50Hz (-2%~+2%)工作温度：0~40℃存储温度：-25℃~55℃环境湿度：≤85%RH预热时间：10~15分钟保险丝：500mA§5. 重量： 3.3kg(包括电瓶)§6. 串行通讯接口（可选）§6.1. 计重秤与电脑之间的连接采用串行通讯接口§6.2. 连接；RS232端口连接图：DB9芯针连接：2.脚------TXD5.脚------GND§6.3. 参数1）.信号:RS232C2）.波特率：1200/2400/4800/9600（设置见第四章校准）3）.数据格式：=<重量数据（包括小数点）,ASCII码最低位是数据最高位，或者是符号位负号的符号是“-”，正号的符号是0”例如:当显示器显示-15.000kg,串行输出是000.51-当显示器显示15.000kg,串行输出是000.510第三章、操作§1. 开机§1.1. 打开电源，计重秤将进行自检并且进入称重模式§1.2. 显示窗及键盘§1.3. 操作1）.[置零]按[置零]键，秤将在4%FS的置零范围内回零。
中字牌ACS计价秤
中字牌ACS（新版）计价秤
中字牌ACS（旧版）计价秤
中兴ACS-15计价秤
1．松开底部校正开关螺丝拨动校正开关，校正指示灯亮，进入校正状态（重量窗口显示码值，单价窗口显示内码）。
2．空秤，按[置零]键确认。
3．加50%FS砝码(7.5kg)，按[去皮]键，重量窗口显示[码值]，单价窗口显示[12000±4] 4．加FS砝码（15kg）按[找钱]键，重量窗口显示[码值]，单价窗口显示[24000±4]
5．按[累计]确认，显示[P]
按[开/关]退出校正状态。
Acs-6k
1．按[功能]开机，显示[noload]
2．按[功能]显示[Aload]
3．按[功能]显示[00000] 按[去皮]改数字，按[归零]改数位选择好后加砝码
4．按[功能]显示[F 60]（满载）
5．按[功能]显示[Idd 20]（分度值）
6．按[功能]显示[dp 1]（小数点）
7．标定结束。
ACS-C(AE)电子计数秤 使用说明书
ACS电子计价秤说明书
A C S电子计价秤说明书 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池，充电时可以开机使用。
2.开机自动置零。
3.零点自动跟踪。
4.累计次数1~30次。
5．电源：交流220V（±10%）/ 50Hz 直流4V/4Ah（内置可充电蓄电池）6．工作温度范围：0℃ ~ +40℃。
7．相对湿度: ≤ 85% RH。
型号称量范围检定分度数检定分度值（?e ）准确度等级ACS---3A 3 kg3000 1 gⅢACS---6A 6 kg3000 2 gⅢACS---15A15 kg3000 5 gⅢACS---30A30 kg300010 gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置，然后开机（如果需要则应先放上专用秤盘）。
电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
键盘操作说明1. 开机：按开关机键2－3秒即可开机或关机。
2. 【置零】键：重量显示置零。
（置零范围：≤2%FS，去皮状态下无效）。
3. 【去皮】键：（去皮范围:小于等于1/3满量程）（1）按此键，重量显示为零, “去皮”标志出现。
（2）称重物取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
4. 【0】~【9】键，从右到左循环输入单价，隔3秒后再按任何数字键均可清除原单价，同时输入该数字。
5. 【累计】键：称重状态时，按此键累计金额，“累计”标志出现，重量窗显示“Add”，单价窗显示累计的次数，金额窗显示为总计金额。
若金额为零，则不进行累计，按此键无效。
按任何数字键均可退出本次累计（记忆的累计数据仍保留），恢复称重状态，等待下一次累计。
6. 【总计】键：用来查询累计金额，按此键，重量窗显示为“TOTAL”，单价窗显示为已累计的次数，金额窗显示为总计金额。
电子计价秤使用说明书
3.1.3 开机自检零位后，电子秤自检工作电压显示“DC※·※※”。注意：在 没有流电的场合，若“电池不足”指示灯亮，则提示用户电池容量不足，需充电或
PDF 文件使用 "pdfFactory" 试用版本创建 炣
5.6 注意事项 5.6.1 电子计价秤不能工作和储存在有腐蚀气体的有害环境中。 5.6.2 电子计价秤不能工作在有振动的运输车辆中。 5.6.3 电子计价秤在运输、使用中避免雨水冲淋、抛扔、碰撞。 5.6.4 清洁电子计价秤时不能使用有机化学液体擦洗(如香蕉水、苯、氨水……)。 5.6.5 用户请保管好产品合格证、包装、发票。自发货日起一年以内，在正常运输、保
Huade
ACS- 电 子 计 价 秤
使 用 说 明 书
沪制 00000045 上海华德衡器有限公司
PDF 文件使用 "pdfFactory" 试用版本创建
ACS 电子计价秤使用说明书
ACS-电子计价案秤为台式多功能称量器具.具有计量正确、灵敏、功能齐全，使用方便， 易学易操作等优点。本产品结构采用先进的单片微处理器和高精度传感器及高精度放大器， 性能稳定可靠、显示采用红色超高亮度数码管或液晶显示器，工作电源交直流二用，具有自 动休眠节能、低电压自动关机、直流电池自动充电，金额累加、合计等功能，可广泛应用于 商业及其他行业作为计价工具。
4、 超载报警与出错信息: 4.1 超载：“重量”窗显示“FULL”，发出“嘀嘀嘀…”声响。
PDF 文件使用 "pdfFactory" 试用版本创建
4.2 金额显示溢出：“金额”窗显示大于“9999.99”，“金额”窗显示“FU”; 4.3 累计次数溢出：累计次数大于 99 次，“单价”窗显示“ADD. FU”。 4.4 累计总金额溢出：总金额大于“9999.99”，“ 金额”窗显示“FU”。
ACS计重秤中文说明书
东南衡器ACS计重秤使用说明书上海东南衡器有限公司东 南 衡 器ACS 系列X上海东南衡器有限公司地址：中国上海市喜泰路241号 邮编：200232 电话：0086-21-54090004 传真：0086-21-54090259 Email ：**********************.cn感谢您选用了我公司的ACS 系列称重产品，请在使用前认真阅读本手册，并按本手册操作。
如有任何疑难问题，可与本公司直接联系，我们将为您提供满意的服务。
目录第一章概述 (3)第二章主要参数 (3)第三章操作 (4)第四章标定 (5)第五章错误提示 (7)第六章可充电电池 (8)第七章维修保养及注意事项 (8)使用前准备工作1. 请将电子秤放置在稳固且平坦的桌面上,保证秤体处于水平位置.2. 避免将秤置于温度变化大或空气流动剧烈的场所.3. 打开电源时,秤盘上请勿放置任何东西.4. 使用电子秤时,称物之重心须位于秤盘的中心点,且称物不超出秤盘范围,以确保准确度.5. 使用电子秤前,需预热15~20分钟.6. 请勿在电压低时工作.第一章、概述ACS系列电子计重秤采用高精度传感器和微电脑技术。
称量准确，具有零点跟踪等功能，该秤内置蓄电池，LED和LCD数码管显示，适宜于常断电的地区使用。
该系列广泛适用于工厂等计量场合。
第二章、主要参数§1. 模拟部分输入信号范围 0~10mv转换速度40次/秒A/D内码360000非线性度0.03%漂移 0.03%供桥电压D C+5v§2. 显示显示范围：0~999999分度值：1/2/5/10/20/50（可选）分辨率：30000§3. 串行通讯接口（可选）信号: RS232C传输距离：<30米§4. 周围环境电源：AC220V (-15%~+10%)50Hz (-2%~+2%)工作温度：0~40℃存储温度：-25℃~55℃环境湿度：≤85%RH预热时间：10~15分钟保险丝：500mA§5. 重量： 3.3kg(包括电瓶)§6. 串行通讯接口（可选）§6.1. 计重秤与电脑之间的连接采用串行通讯接口§6.2. 连接；RS232端口连接图：DB9芯针连接：2.脚------TXD5.脚------GND§6.3. 参数1）.信号:RS232C2）.波特率：1200/2400/4800/9600（设置见第四章校准）3）.数据格式：=<重量数据（包括小数点）,ASCII码最低位是数据最高位，或者是符号位负号的符号是“-”，正号的符号是0”例如:当显示器显示-15.000kg,串行输出是000.51-当显示器显示15.000kg,串行输出是000.510第三章、操作§1. 开机§1.1. 打开电源，计重秤将进行自检并且进入称重模式§1.2. 显示窗及键盘§1.3. 操作1）.[置零]按[置零]键，秤将在4%FS的置零范围内回零。
ACS型条形码打印计价秤服务手册
ACS型条形码打印计价秤服务手册第一章：引言1.1 关于本手册本手册旨在为用户提供ACS型条形码打印计价秤的服务指南，包括设备的安装、操作、故障排除等内容。
1.2 产品概述ACS型条形码打印计价秤是一种先进的计重系统，结合了计重和条形码打印功能。
它可以精确地测量和计量商品的重量，并在打印条形码的同时进行计价。
第二章：安装与设置2.1 安装将计价秤放置在平稳的台面上，并确保插座电源连接良好。
接通电源，等待秤体显示屏亮起。
2.2 系统设置按照用户手册中的指引进行系统设置，包括日期时间设置、计量单位设置、标签打印设置等。
第三章：使用说明3.1 商品称重将商品放置在计价秤的称台上，等待显示屏显示商品的重量。
如需计价并打印条形码，按照相关指引依次操作。
3.2 条形码打印在称台上称重过程中，按下打印按钮，计价秤将自动打印出带有商品信息的条形码。
如需打印多张条形码，重复此操作即可。
3.3 标签设置按照用户手册中的指引进行标签设置，包括标签格式、字体大小、条形码规格等。
第四章：维护与保养4.1 清洁定期清洁计价秤的外壳、显示屏、标签盒等部件。
使用清洁布轻轻擦拭，避免使用含有溶剂或酸碱性强的清洁剂。
4.2 安全注意事项使用计价秤时，务必注意以下事项：- 避免使用湿手操作计价秤，以免影响使用效果；- 避免食物残渣、水滴等物质进入计价秤的开关和接口；- 避免将重物放置在计价秤上以外的地方，以确保计量的准确性；- 遇到电力故障时，应及时切断电源，以防止电力波动带来的损害。
第五章：故障排除5.1 无法启动- 检查电源是否接通正常；- 检查电源线是否正常连接；- 若以上均正常，可能是秤体内部故障，请联系售后服务人员。
5.2 重量不准确- 检查称台上是否有异物影响称重；- 检查秤体底部调整螺丝是否松动；- 若以上均正常，可能是秤体传感器故障，请联系售后服务人员。
5.3 条形码无法打印- 检查打印机是否缺纸、缺墨；- 检查打印设置是否正确；- 若以上均正常，可能是打印机故障，请联系售后服务人员。
计价秤说明书
计价秤说明书一、概述ACS-A系列交直流两用电子计价秤采用高精度电阻应变式称重传感器及八位单片微处理器新技术，A/D采用快速三积分原理，具有称量准确、性能稳定可靠，自动检测免维护电池电压使用方便，具有最新的防作弊功能等特点，可广泛应用于商业买卖和工业计量的场合。
二、技术指标及功能1、秤量规格：3kg, 6kg, 15kg, 30kg2、秤量精度：符合OIML III级秤标准。
3、A/D转换：40次/称，内码20万。
4、显示方式：双面LED显示重量：五位单位：五位金额：六位5、主要功能：零位自动跟踪，键盘数字标定（软、硬件加锁），置零，去皮，单价输入，八种单价设定、贮存和调用；次数、金额累计、单价清除，超载、超值报警，出错信息揭示，交直流两用，空秤待机自动进入低功耗状态。
6、电源电压交流：-220V（+10%- -15%）,50Hz，10W直流：免维护电池（选配），6V4Ah可充电池。
7、环境温度：储藏：-10℃~ +50℃工作：0℃~+40℃8、温度储藏：≤70% RH 结露工作：≤90% RH 结露9、尺寸和重量：外型尺寸：长×宽×高：395×365×155mm重量：6.0kg10、排行标准：GB/T722-1995三、使用须知1、将电子秤放在平整结实的台面上，调整四个螺钉水平泡在中心位置，且四脚应实接触台面。
2、电子秤尽量不要在下列场合下使用：（1）在振动、摇摆的场合。
（2）有风的场合，如风扇和空调直吹。
（3）日光直射的地方。
（4）高温、多尘、潮湿的地方。
3、供本机的交直流电应接地良好，确保使用安全。
4、当选用交直流两用时，机内必须装有优质免维护电压，容量6V、4Ah。
当电池电不足时，应停止使用，插上电源，打开电源开关，进行充电。
在不使用、不充电下必须将电源关闭。
5、电子秤是精密计量器具，秤内的拆装及调试只能由国家计量部门单位和本公司负责，共他人不得擅自拆修。
ACS电子计价秤说明书
ACS电子计价秤说明书一、产品概述ACS 电子计价秤是一款高精度、多功能的称重计量设备，广泛应用于商场、超市、农贸市场等各类商业场所。
它采用先进的电子技术和传感器，能够快速、准确地测量物品的重量，并进行计价和计算。
二、产品特点1、高精度称重采用高精度传感器，确保称重结果准确可靠，误差极小。
2、清晰显示配备大尺寸液晶显示屏，数字清晰易读，方便操作人员和顾客查看。
3、多种单位切换支持千克、克、磅等多种重量单位的切换，满足不同使用场景的需求。
4、计价功能内置计价程序，可根据设定的单价自动计算物品的价格，方便快捷。
5、累计功能能够累计多次称重的重量和价格，便于统计总销售额。
具备去皮功能，可去除容器或包装的重量，只计算物品的净重。
7、省电模式在不使用时自动进入省电模式，延长电池使用寿命。
三、技术参数1、最大称重：＿____千克2、分度值：＿____克3、电源：＿____（可充电电池或干电池）4、工作温度：＿____至_____摄氏度5、相对湿度：＿____%至_____%四、操作指南1、开机与关机按下电源键，电子计价秤将开机，显示屏亮起。
长时间不使用时，再次按下电源键关机。
2、单位切换通过单位切换键，选择您需要的重量单位。
3、置零操作在空秤状态下，按下置零键，使显示屏显示为零。
将容器放置在秤盘上，按下去皮键，此时显示屏显示为零，再放入物品进行称重，显示的即为物品的净重。
5、输入单价通过数字键输入物品的单价，计价秤将自动计算出价格。
6、累计操作称重完成后，按下累计键，可将本次称重的重量和价格累计到之前的累计值中。
7、查看累计结果按下累计查看键，可查看累计的总重量和总价格。
五、注意事项1、使用环境应在平稳、无振动、无强电磁场干扰的环境中使用，避免影响称重精度。
2、校准定期进行校准，以确保称重的准确性。
校准操作请参考相关说明或联系专业人员。
3、超载保护请勿超过电子计价秤的最大称重范围，以免损坏设备。
4、清洁保养保持秤体清洁，避免水、灰尘等进入秤体内部。
中字牌ACS计价秤
中字牌ACS（新版）计价秤
834.1---7500分度
8341----3000分度
ACS-6k
1．按[功能]开机，显示[noload]
2．按[功能]显示[Aload]
3．按[功能]显示[00000] 按[去皮]改数字，按[归零]改数位选择好后加砝码
4．按[功能]显示[F 60]（满载）
5．按[功能]显示[Idd 20]（分度值）
6．按[功能]显示[dp 1]（小数点）
7．标定结束。
电子称解锁密码:53.212 8341锁定
中字牌ACS计数称
1、按单重输入使重量栏出现“------”输密码“56389/12470”再按“单重输入”鸣叫一声显示“ALOAD”和“------”，放上三分之二全程量砝码，按“单重输入”显示“INPUT”再输入相应的砝码值，按“单重输入”鸣叫一声，返回称重状态
1、打开标定开关，
2、按【单重输入】按【12.470】在按【单重输入】显示【add.1】按【单重输入】显示【add.2】输入总秤量按【单重输入】显示【add.3】按【单
重输入】直到显示【0】按【单重输入】再按【56.389】按【单重输入】稳定放砝码、按【单重输入】稳定后按【单重输入】直到完成
广州方衡电子秤
金穗衡电子仪器厂，
56.838，其他步骤跟中兴的一样
世伟电子磅标定:9.845(1234.锁定) 电子磅:8.888(8341.锁定)
泰德电子磅标定:8.837(1234.锁定)
中庆电子称:53.212解锁 (8341.锁定)
春晖电子称:输入3.193 放一半重量输入123.4锁定。
怡雪新款ACS计数秤调校方法
怡雪新款ACS计数秤调校方法第一步：参数修改方法:1.长按[·]键数秒,直到单重显示窗出现: CEntr 后按数字[ 7 ] 键;2.显示窗出现：ZERORE--0开机零点归零范围选择用《置零》键选择,可选:0、2、10、500 表示开机归零不检测2、10、50 表示最大秤量的百分比3.按《累计》键确认;出现：ZEROTR—1.0自动零点追踪范围用《置零》键选择,可选:0.3d、0.5d、1.0d1.5d、2.0d、2.5d、3.0d4.按《累计》键确认;出现：DYNINR—2.0 动态跟踪范围可调用《置零》键选择,可选:0.5、1.0、2.0、3.0 5.按《累计》键确认;出现：DYNINT—2.0动态跟踪时间可调用《置零》键选择,可选:0.5、1.0、2.0、3.0 10. 按《累计》键确认; 出现：DIGFIL--7数字滤波强度可调用《置零》键选择,可选:0、1、2、3数字越大AD越稳定，称重速度越慢11. 一直按《累计》键确认,退出参数修改程序,自动进入秤重状态!第二步：秤量、感量修改方法1．长按[·]键数秒,直到单重显示窗出现: CEntr 后按数字[ 8] 键;2．出现：CAP--75000 最大秤量和模拟小数点(以g为单位,如:75000 = 7.5Kg) 3．按《累计》键确认, 出现：DI—1 最小感量设定用《置零》键选择:1、2、5、4．按《累计》键确认, 出现：DEC—0.0001 小数点位数设定,用《置零》键选择可选:0.001,0.0001,0.000001,以Kg为单位5. 按《累计》键确认, 出现：C—ET—20000欲校正砝码值:( 20000=2 Kg )如要改变直接输入数字6. 按《累计》键确认, 退出秤量、感量修改程序,自动进入秤重状态!第三步：外部校正方法1．长按[·]键数秒,直到单重显示窗出现: CEntr 后按数字[ 9 ] 键;2．显示窗依次出现：最大秤量和模拟小数点小数点位数3．直到：C-CT 20000 欲校正砝码值( 20000=2Kg )4．按《累计》键确认，出现：ES---零位内码5．按《累计》键确认，出现：PASS6．出现：CAL---07．放砝码到秤盘，等待，自动校准，出现：PASS自动进入秤重状态!辅助功能:1、点+4：背光控制选择，BL-1->BL-2->BL-3；BL-1：自动控制；BL-2：常亮；BL-3：关闭；2、点+5：报警模式选择，ALST-1 -> ALST-2 -> ALST-3；ALST-1：上限报警；ALST-2，3：上下限报警；3、点+6：计数平均值校准，RC-ON -> RC-OFF；RC-ON：平均值校准有效；RC-OFF：平均值校准无效；。
ACS电子计价秤说明书
A C S电子计价秤说明书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-ACS-A系列交直流两用电子计价秤使用说明书技术指标:内置可充电蓄电池，充电时可以开机使用。
2.开机自动置零。
3.零点自动跟踪。
4.累计次数1~30次。
5．电源：交流220V（±10%）/50Hz直流4V/4Ah（内置可充电蓄电池）6．工作温度范围：0℃~+40℃。
7．相对湿度:≤85%RH。
型号称量范围检定分度数检定分度值（?e）准确度等级ACS---3A3kg30001gⅢACS---6A6kg30002gⅢACS---15A15kg30005gⅢACS---30A30kg300010gⅢ应置于稳定平整的台面上；调整四个底脚螺钉使秤处于水平位置，然后开机（如果需要则应先放上专用秤盘）。
电子秤不能长期在去皮状态下使用，否则零位自动跟踪功能消失，零位会产生漂移。
键盘操作说明1.开机：按开关机键2－3秒即可开机或关机。
2.【置零】键：重量显示置零。
（置零范围：≤2%FS，去皮状态下无效）。
3.【去皮】键：（去皮范围:小于等于1/3满量程）（1）按此键，重量显示为零,“去皮”标志出现。
（2）称重物取下，重量显示为负值，再按【去皮】键，称重复零，“去皮”标志消失。
4.【0】~【9】键，从右到左循环输入单价，隔3秒后再按任何数字键均可清除原单价，同时输入该数字。
5.【累计】键：称重状态时，按此键累计金额，“累计”标志出现，重量窗显示“Add”，单价窗显示累计的次数，金额窗显示为总计金额。
若金额为零，则不进行累计，按此键无效。
按任何数字键均可退出本次累计（记忆的累计数据仍保留），恢复称重状态，等待下一次累计。
6.【总计】键：用来查询累计金额，按此键，重量窗显示为“TOTAL”，单价窗显示为已累计的次数，金额窗显示为总计金额。
按任何数字键均可退出此状态（记忆的累计数据仍保留），恢复称重状态，7.【累清】键：按此键，清除内存的累计数据，退出累计状态，“累计”标志消失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按 0 键约 2 秒，蜂鸣器：“哗哗哗”三声，电子秤即自动切换背光模式：
“自动背光模式”或“无背光模式”。
自动背光模式：
当秤盘上重量大于 10d 或按键盘时，背光点亮，归零后（重量小于 10d）约
5 秒，背光熄灭。
开机时电子秤将记忆当时之背设定。
第七章 简易故障排除方法
5. 综合功能： 自动零点跟踪
次数累计，金额累计
累计重复显示
去皮
6. 额定电压：
交流
AC 220 V（+10%，-15%）50 Hz±1 Hz
直流
DC 6 V / 4 Ah 充电电池（充电式）
7. 功耗 ： 0.18 W
8. 环境温度：
贮藏：-40 ~ 60 ℃
工作：-10 ~ 40 ℃
9. 湿度 ：
ACS、TCS 系列
5
ZSMC100000009
上海英展机电企业有限公司
第三章 电源部分说明
充电电压：AC 220 V（+10% -15%） 充电状态：需要充电时，插 AC 220 V 电源。充电灯有红色 红黄交替 黄绿
色，当显示黄绿色时，需还充电 8 ~ 10 小时，此时电已充饱，内部 电池电力可连续使用 150 小时。
ACS、TCS 系列
7
ZSMC100000009
上海英展机电企业有限公司
第六章 背光操作说明
此功能只限于操作面有选配背光之机种。
（方法一）
先按 置零 键，于重量栏显示
未消失前，同时按 4 键，
即为“自动背光模式”。
先按 置零 键，于重量栏显示
未消失前，同时按 5 键，
即为“无背光模式”。
（方法二）
序号 故障现象
1
零点不稳
2
无法开机
可能原因 防尘罩碰到秤盘 有异物卡在上盖圆孔 内部电池没电
开关接触不良
排除方法 将防尘罩贴在上盖上，不要
突起 取出异物 及时充电，插入电源线，插 在 220 V 电源上即可 可在开关中喷入电气清洗液
ACS、TCS 系列
1
ZSMC100000009
上海英展机电企业有限公司
概述
首先，感谢您选购本公司电子台秤、电子计价秤。“英展”牌的电子衡器行销欧 美及东南亚 70 多个国家，有二十多年的历史，是著名品牌。本公司已于 1999 年通 过 ISO 9002 国际品质认证。“英展”牌的产品具有造型新颖、美观、制作精良、计 量准确、性能稳定、功能齐全、防水性好、结构紧凑、合理、维修方便及交直流两 用等特点。
使用前之准备工作
1. 将电子秤量于平稳，牢固的桌面上使用，勿放于摇动或震动之台架上。
2. 将秤盘放在秤上，并利用四支调整脚，使秤保持平稳，且水平仪内之气泡需位于圆圈中央。
3. 避免将电子秤置于温度变化过大或空气流动剧烈之场所使用，如日光直射或冷气机之出风口。
4. 打开电源时，秤盘上请勿放置任何东西。
5. 注意重量显示窗右下角，如有
符号出现，则表现电子秤必须充电。
6. 当字幕从全部显示 9 起倒数自检，秤盘保持平稳，电子秤自动进入秤量状态。
7. 新秤使用前，应先旋下底部保护点螺丝，然后塞上小塑料封口袋里的扣式塞头。
ACS、TCS 系列
3
ZSMC100000009
上海英展机电企业有限公司
第一章 产品各部分名称
ACS 系列电子计价秤
TCS 系列电子台秤
ACS、TCS 系列
4
ZSMC100000009
上海英展机电企业有限公司
第二章 主要技术功能
1. 规格说明：
型号
规格 实际分度值
型号
规格
实际分度值
ACS-3SA
ACS-6SA
电 ACS-15SA
子 计
ACS-30SA
价 ACS-3A
秤 ACS-6A
Max:3 kg Max:6 kg Max:15 kg Max:30 kg Max:3 kg Max:6 kg
注意事项
1. 严禁淋雨或以水冲洗（如不慎沾水，请用干布擦试干净） 2. 勿置于高温或潮湿之场所。 3. 勿让蟑螂侵入机内，造成损害。 4. 严禁撞击，重压（勿超过其最大称量为宜）。 5. 电子秤若长期不用时，请擦拭干净，放入干燥剂后以塑料袋包装好，如为充电式之机种，请每
隔三个月充电一次，再使用时，请先进行充电而后使用。
可将价钱存入“累计”中，可累计至 99 次。 5、“重示”：记忆内有“累计”资料时，按“重示”可依次显示出来。已有累计
之情形下，顾客若要退回某项商品可按“重示”键，至该项商品重 示在字幕时，按下“清除记忆”键，即可将该项商品自“累计”中 剔除。 6、“记忆清除”：按“记忆清除”键，将“累计”金额清除。 7、“找钱”：不论单项或多项累计时，按此键后，再打入顾客所付金额，即可显 示出应找之余额。 8、“去皮”：将包装物置于秤盘上，按“去皮”使重量归零，如此可将包装重量 扣除，有去皮之“e”以表示已去皮。当将秤盘上之东西移开后， 重量显示窗显示负值时，按此键使其恢复零，而去皮之“e”将会 消失。 9、“置零”：当重量显示窗不归零，按此键使其归零。
上海英展机电企业有限公司
沪制 00000028 号
TCS 系列电子台秤 ACS 系列电子计价秤
使用说明书
© 上海英展机电企业有限公司 版权所有
上海英展机电企业有限公司
目录
概述.............................................................................................................................................. 2 注意事项....................................................................................................................................... 3 使用前之准备工作 ........................................................................................................................ 3 第一章 产品各部分名称 ............................................................................................................... 3 第二章 主要技术功能 ................................................................................................................... 5 第三章 电源部分说明 ................................................................................................................... 6 第四章 显示部分说明 ................................................................................................................... 6 第五章 按键说明 .......................................................................................................................... 7 第六章 背光操作说明 ................................................................................................................... 8 第七章 简易故障排除方法............................................................................................................ 8 附录 七节码字样说明 ................................................................................................................... 9 三包事项..................................................................................................................................... 10 产品保证卡 ................................................................................................................................. 11
本机作为一种理想的计量、计价管理工具，可广泛用于各种商业环境且可在无交 流电源的场所使用。
ACS、TCS 系列
2
ZSMC100000009
上海英展机电企业有限公司
感谢您选购 ACS 系列电子计价秤,TCS 系 列电子台秤为有效帮助您正确的使用本公 司产品,请细读使用说明,将有帮助于操作 及延长产品之寿命,并可减少故障机会。
6. 机器不正常时，请尽快送本公司的特约维修点检查。 7. 秤的防水护套有防止灰尘和水侵入秤体的作用，使用时应防止该套和秤盘相碰，以致影响称量
