初中物理动态电路计算
电学中动态电路分析
电学中动态电路分析一、知识点回顾1.电路特点【练习】1. 在探究电路的电流规律实验时用了图8中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）2. 某电器的内部电路如右图所示，其中R 1=12Ω。
当在A 、B 两个接线端口接入电压为10V 的电源时，电流表的示数为0.5A ；而把此电源（电压恒定）接在C 、D 两个接线端口时，电流表的示数为1A ，则下列判断中正确的一项是：A ．可求出R2和R3的阻值，分别为R2= 8Ω，R3=2ΩB ．可求出R2和R3的阻值，分别为R2= 8Ω，R3=12ΩC ．只能求出R2和R3阻值的比值，R2 ：R3=1 ：2D ．电路发生了变化，不符合控制变量法，无法计算3.如图所示电路，当开关闭合时，电压表示数为6V ，已知灯L2电阻为6Ω，电源电压为18V ，则L1的电阻为（ ） A. 1Ω B.2Ω C.3ΩD.4Ω4．电源电压保持不变，灯L 电阻为8Ω，滑动变阻器最大阻值为20Ω。
当变阻器滑片P 滑到A 端时，闭合开关S1和S2，则通过L 与滑动变阻器的电流之比为（ ）A. 2 : 5B. 5 : 2C. 3 ：2D.2 ：35. 图8所示的电路中，电源两端的电压保持不变，电阻R 2与R 3的阻值均为10Ω.闭合开关S ，电流表A 1和A 2的示数之比为2∶3.若把电流表A 1和A 2分别换成电压表V 1和V 2后，电压表V 1的示数为U 1，电压表V 2的示数为U 2.则下列选项正确的是（ ）A ．R 1＝5ΩB ．R 1＝20ΩC ．U 1∶U 2＝3∶4D ．U 1∶U 2＝4∶3图56．在练习用电压表测量的实验中，小明同学遇到了一个难题：他想测量一个电压约为18V 的电源电压，可手边只有：量程为3V 的电压表、开关、阻值为R 1＝10Ω、R 2＝20Ω、R 3＝140Ω的电阻各一只。
2024年中考物理专题复习—中考物理动态电路的计算
2024年中考物理专题复习—中考物理动态电路的计算类型一：伏安法电路例1.按图示电源电压恒为6V，小灯泡标有“10Ω0.5A”字样（忽略温度对电阻的影响），滑动变阻器的规格“20Ω1A”，电流表量程为“0~0.6A”、电压表量程为“0~3V”，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算：1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为0.5A→考虑电压表的安全U=IR=10Ω×0.5A=5V>3V→最大电流为I=U/R=3V/10Ω=0.3A（10Ω+20Ω）=0.2A（对于伏安法电路，滑动变阻器可以接入最大阻最小电流的求法：I=U/R总=6V/值，因为滑动变阻器接入电路阻值越大，电流表和电压表越小，越安全）电流表变化范围：0.2A~0.3A2.电压表变化范围根据公式U=IR计算：0.2A×10Ω=2V，0.3A×10Ω=3V电压表变化范围为：2V~3V3.小灯泡电功率变化范围根据公式P=I2R计算：（0.2A）2×10Ω=0.4W，（0.3A）2×10Ω=0.9W小灯泡电功率变化范围为：0.4W~0.9W4.滑动变阻器变化范围U/I计算：6V/0.2A=30Ω，30Ω－10Ω=20Ω；6V/0.3A=20Ω，20Ω－10Ω=10Ω根据公式R总=滑动变阻器变化范围为：10Ω~20Ω类型二：电压表与滑动变阻器并联电路例2.如图所示的电路中，灯L标有“3V0.9W”、滑动变阻器R上标有“30Ω1A”的字样，电压表量程为0~3V，若电源电压为4.5V，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为：I＝P/U=0.9W/3V=0.3A→当电路中电流最大时，电压表最小，不需要考虑电压表的安全→最大电流为0.3A最小电流的求法：灯的电阻为：R=U2/P=（3V）2/0.9W=10Ω当电压表为3V时灯泡两端电压为：U L=U电－U R=4.5V－3V=1.5V电流为：I=U/R=1.5V/10Ω=0.15A（对于该电路，当电压表示数最大时，滑动变阻器接入电路的阻值最大，此时电流最小）电流表变化范围：0.15A~0.3A2.电压表变化范围根据公式U=IR计算：0.15A×10Ω=1.5V，4.5V－1.5V=3V；0.3A×10Ω=3V，4.5V－3V=1.5V电压表变化范围为：1.5V~3V3.小灯泡电功率变化范围根据公式P=I2计算：（0.15A）2×10Ω=0.225W，0.32A×10Ω=0.9W小灯泡电功率变化范围为：0.225W~0.9W4.滑动变阻器变化范围U/I计算：4.5V/0.15A=30Ω，30Ω－10Ω=20Ω；4.5V/0.3A=15Ω，15Ω－10Ω=5Ω根据公式R总=滑动变阻器变化范围为：5Ω~20Ω类型三：真实情景例3.如图为一种握力计和它的工作原理示意图。
九年级物理 动态电路分析及计算

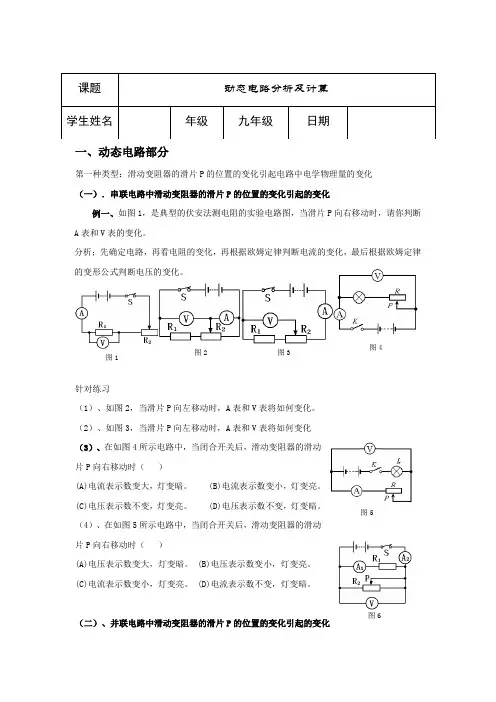

一、动态电路部分第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。
针对练习（1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。
（2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
（二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化图1 图2 图3 图4图5 图6例二、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
针对练习（5）、如图7，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例三、在如图8所示的电路中，将开关K 闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。
针对练习（6）、在如图9所示的电路中，当开关K 断开时，电阻R 1与R 2是________联连接的。
动态电路计算

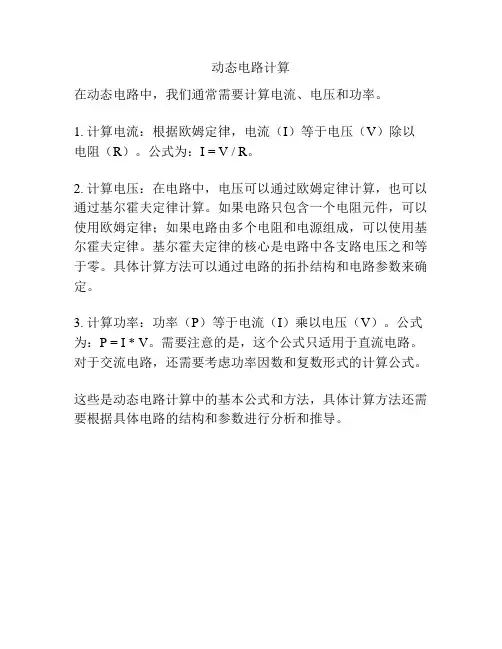

动态电路计算
在动态电路中，我们通常需要计算电流、电压和功率。
1. 计算电流：根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。
公式为：I = V / R。
2. 计算电压：在电路中，电压可以通过欧姆定律计算，也可以通过基尔霍夫定律计算。
如果电路只包含一个电阻元件，可以使用欧姆定律；如果电路由多个电阻和电源组成，可以使用基尔霍夫定律。
基尔霍夫定律的核心是电路中各支路电压之和等于零。
具体计算方法可以通过电路的拓扑结构和电路参数来确定。
3. 计算功率：功率（P）等于电流（I）乘以电压（V）。
公式为：P = I * V。
需要注意的是，这个公式只适用于直流电路。
对于交流电路，还需要考虑功率因数和复数形式的计算公式。
这些是动态电路计算中的基本公式和方法，具体计算方法还需要根据具体电路的结构和参数进行分析和推导。
中考物理复习 动态电路的计算方法解析
九年级物理：中考动态电路的计算方法解析致力于初中物理教材教法、中考试题研究和方法指导，同步辅导课程学法、教法，帮助学生学习初中物理知识，指导物理学习方法，培养学习兴趣和思维习惯。
【前情回顾】所谓动态电路是指电路因滑动变阻器滑片滑动时、敏感电阻受到相关因素影响时、电路的多个开关处于不同状态改变电路接法时，使电路电阻发生变化引起电流、电压发生改变的电路。
例如：●滑动变阻器滑片滑动的动态电路。
如下图所示：当滑动变阻器R2的滑片P向右滑动时：(1)电流表A的示数，电压表V1的示数，V2 的示数。
(2)V1和A的示数的比值，V2跟A的示数的比值。
(3)∆V1和∆A的示数的比值，∆V2跟∆A的示数的比值。
（∆为电表示数的变化量）分析思路：（1）确定电路的联接方式，电阻R1、R2串联.（2）确认电表测量对象，电流表A测电路电流，串联电路I=I1=I2，电压表V1测R1电压，V2测R2电压。
（3）滑动变阻器电阻变化，当滑动变阻器R2的滑片P向右滑动时，R2使用电阻变大，电路总电阻也变大。
（4）用串电路电流、电压、电阻特点和欧姆定律分析电表示数的变化。
●敏感电阻动态电路.新型PC发热材料可以自动调节电路的电功率,在生活中广泛应用图甲是PIC调试工作电路,R是保护电阻,阻值恒定;R是PC电阻阻值随温度变化的图像如图乙所示.闭合开关S,当温度从20℃升高到60℃的过程中( )A.电流表示数先变小后变大B.电压表示数先变大后变小C.电压表与电流表示数的比值先变小后变大D.保护电阻R0消耗的功率先变小后变大●多开关动态电路例如：如下图电路，开关的通断改变电路接法。
[提示]多开关通断引起的动态电路分析.多开关动态电路是指电路多个开关在不同状态下，引起电路连接方式变化时，电路电阻发生变化的电路。
多开关电路开关的通断，改变电路的连接方式，改变电路电阻，从而改变电路中的电流或导体两端的电压，引起电流表或电压表示数变化。
动态电路分析是指当电路电阻大小改变时，对电路电流、电压大小发生改变或相关其它物理量发生变化时的电路分析。
中考物理总复习课件 专题8 动态电路计算
电源电压 R1 接触水的面积 长方体水池底面积
4.5 V 15 cm2 20 m2
(1)求汽车入水前电路中的电流； (2)当汽车漂浮时，测得水池的水位比汽车入水前上升了 8 cm(水未进入 车内)，求汽车受到的重力； (3)求气囊充气打开时，汽车 A 处浸入水中的深度．
解：(1)由图丙知汽车入水前 R1的阻值为 20 Ω，汽车入水前电路中的电 流： I1＝U－R1U2＝4.520V－Ω3 V＝0.075 A.
压力 F/N 电阻 R/Ω
2 4 … 12 15 110 70 … 16 10
(1)浮桶的重力； (2)未加水时，力敏电阻所受压力为 2 N，电流表的示数； (3)当容器内的水深达到多少米时，双控阀门才打开排水．
解：(1)浮桶的重力： G＝mg＝0.5 kg×10 N/kg＝5 N.
(2)当 F＝2 N，由表中数据可知力敏电阻 R＝110 Ω. 此时电路中的总电阻： R 总＝R0＋R＝10 Ω＋110 Ω＝120 Ω. 电路中的电流： I＝UR总总＝11220 VΩ＝0.1 A.
3．★(2022·重庆 A 13 题 2 分)如图甲所示电路中，电源电压恒定不变， 小灯泡 L 标有“6 V0．3 A”字样，电流表量程 0～0.6 A、电压表量程 0～ 3 V．在保障电路安全的前提下，只闭合开关 S、S1，滑片 P 位于最右端， 小灯泡恰好正常发光，则小灯泡 10 s 内消耗的电能为 1188J，再移动滑片 P，电流表示数与 R2 关系如图乙 a 所示；当断开 S1，闭合 S、S2、S3 时， 电流表示数与 R2 的关系如图乙 b 所示，则 I1＝00..4455A(忽略小灯泡电阻变 化)．
类型 2：开关通断型 4．★(2018·重庆 B 11 题 2 分)如图所示的电路中，R1、R2 为定值电阻， 其中 R1＝10 Ω.当只闭合开关 S1 时，电流表示数为 0.4 A，则电源电压为 _4_4__V；当同时闭合开关 S1、S2 时，电流表的示数增大为 1.2 A．则 R2 消耗的电功率为__3..22__W.
动态电路的相关计算可用
是定值电阻， 例：图所示电路中，R是定值电阻，灯泡 1、L2分别 图所示电路中， 是定值电阻 灯泡L 标有“ 标有“8V 8W”和“6V 9W”，电路两端总电压 和 ，电路两端总电压U=6V 不变．只闭合开关S 电路消耗总功率为3W． 不变．只闭合开关 3时，电路消耗总功率为 ． 开关都闭合时（忽略灯丝电阻变化） 开关都闭合时（忽略灯丝电阻变化）-----( ) A、L2正常发光 、 B、 B、L1、L2、R并联 R并联 C、通过电阻 的电流是 的电流是7.5A 、通过电阻R的电流是 D、电路消耗的总功率为 、电路消耗的总功率为9W
在图所示的电路中，设电源电压不变，灯泡L上标有 在图所示的电路中，设电源电压不变，灯泡 上标有 字样， 闭合，单刀双掷开关K “6V，3W”字样，当K1闭合，单刀双掷开关 2接a时， ， 字样 时 灯泡L正常发光 正常发光； 断开，单刀双掷开关K 灯泡 正常发光；当K1断开，单刀双掷开关 2接b时， 时 电压表示数为3V．（设灯丝的电阻不变） ．（设灯丝的电阻不变 电压表示数为 ．（设灯丝的电阻不变） ：（1）电源电压是多少伏？ 求：（ ）电源电压是多少伏？ 的阻值是多少欧？ （2）电阻 的阻值是多少欧？ ）电阻R的阻值是多少欧 （3）K1断开，K2接b时，灯泡 ） 断开， 时 灯泡L 分钟内消耗的电能为多少焦耳？ 在1分钟内消耗的电能为多少焦耳？ 分钟内消耗的电能为多少焦耳
中考物理教材复习电学主题整合6动态电路计算课件
6．★(2022·武汉 20 题 3 分)如图所示的电路中，电源电压 U 保持不变．①
只闭合开关 S 和 S3，调节滑动变阻器的滑片，当电流表的示数为 0.2 A
时，电压表 V2 的示数为 1V；②只闭合开关 S 和 S2，电压表 V1 和 V2 的示数
分别为 U1 和 U2，电流表的示数为 I1；③只闭合开关 S、S1 和 S3，将滑片移
5．★(2021·武汉 19 题 3 分)在如图所示的电路中，电源电压恒为 6 V， R1＝10 Ω，R3＝30 Ω.开关 S1 闭合，开关 S2 接 a，滑动变阻器 R2 的滑片 P 位于图示位置时，电压表的示数为 1.2 V；开关 S1 闭合，开关 S2 接 b，滑 片 P 移动到另一位置时，电压表的示数为 2.0 V．前后两次滑动变阻器接 入电路的电阻变化了( A ) A．5 Ω B．10 Ω C．20 Ω D．40 Ω
类型 2：多开关通断类 ★(2023·武汉模拟)如图所示的电路中，电源电压保持 6 V 不变．只
闭合开关 S1，滑动变阻器的滑片在最左端时，电流表 A1 的示数为 I，电压 表 V2 的示数为 U；再将滑动变阻器的滑片移至最右端，电流表 A1 的示数 为 I′，电压表 V2 的示数为 U′.
已知 R1＝3 Ω，I∶I′＝3∶1，U∶U′＝1∶2，若开关都闭合、滑动变
解：(1)由 P＝UI 可得，小灯泡 L 正常工作时的电流：IL＝PULL＝66 WV＝1 A， W
由 P＝t可得，小灯泡正常工作 10 s 消耗的电能：WL＝PLt＝6 W×10 s＝ 60 J；(1 分)
(2)由题意可知，滑片位于 A 点时，变阻器 R 接入电路中的电阻为零，此
时灯泡正常发光，
3．(2021·襄阳 25 题 5 分)如图甲所示电路，电源电压恒定，灯泡 L 标 有“6 V 6 W”的字样，R0 为定值电阻．闭合开关 S，在滑片 P 由 B 点滑 到 A 点的过程中：电压表示数与电流表示数关系图象如图乙所示，灯泡 由较暗到正常发光，电路中的电流变为原来的 2 倍．
17道电路动态计算题(含答案)
2.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）B．该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C．该电路为串联电路，电压表测量R的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D．该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D 正确．3.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（ ）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大答案：D．4.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动，总电阻，电压表示数．（两空都选择“变大”、“变小”或“不变”）5.如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
答案：电流表A减小。
电压表V减小。
解析： P右移，R2增大，R总增大，根据欧姆定律I=U/R总, I减小,也就是电流表示数A减小。
R1不变，U1=IR1减小，R1两端电压U1减小，电压V表减小。
6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变答案：C7.如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？答案：电压表V示数不变。
电流表A1示数不变，A2示数变小。
解析：并联电路各支路两端电压相等，等于电源电压，故电压表V示数不变。
动态电路的计算
动态电路的计算（一）动态电路的计算主要表现为多只开关问题或滑动变阻器问题的计算，通过开关的开合或滑动变阻器的滑片的移动来改变电路状态。
这类问题的通常解法是先分析电路结构，正确画出各状态的等效电路，然后根据题中隐藏的等式或题中已给的等式建立关系。
同一状态的串联电路、并联电路均可以其电流电压特点作为建立关系的依据，不同状态的电路可根据电源电压不变来建立方程。
例1 (2011包头中考)如图甲所示电路,可变电阻R2的滑片P从左向右滑动过程中,电压表与电流表的示数呈图乙所示的规律.求:（1）当电流表的示数为5A时,可变电阻R2接入电路的阻值.（2）可变电阻R2接入电路的阻值变化范围.（3）电源电压和电阻R1各是多大？例2 （2010•北京）如图所示，电源两端电压不变，电阻R1的阻值为2Ω．闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V．当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V．则电阻R2的阻值是__________Ω．例3 (2011•丽水)如图所示L1、L2两灯的电阻分别是R1、R2。
当S1、S3闭合，S2断开时，L1、L2正常发光。
当S1、S3断开，S2闭合时，L1、L2的连接方式是，如果此时L1亮、L2不亮，则L1、L2电阻的大小应满足的关系是。
能力训练1（2012•内江）如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（）A．当滑动变阻器R2的阻值不变时，V1的示数与A的示数之比等于R2B．当滑动变阻器R2的阻值不变时，V2的示数与A的示数之比等于R1C．当滑动变阻器R2的阻值增大时，V2示数的变化量A示数的变化量的绝对值之比等于R2 D．当滑动变阻器R2的阻值减小时，V1示数的变化量A示数的变化量的绝对值之比等于R12（2010•乌鲁木齐）如图的电路中，电源电压保持不变，定值电阻的阻值是4Ω，滑动变阻器的最大阻值10Ω。
动态电路和电路计算
动态电路分析1、串联电路中的动态变化：分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点：R 总=R 1+R 2，判断总电阻变化情况；3、根据I 总=U 总/R 总，判断电流的变化情况；4、先根据U 1=I 1R 1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U 总=U 1+U 2，判断滑动变阻器两端的电压变化情况。
例1：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。
(均选填“变大”、“不变”或“变小”) 例2：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。
(均选填“变大”、“不变”或“变小”)例3：如图所示，闭合电键S ，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。
(均选填“变大”、“不变”或“变小”)例4：如图所示，闭合电键S ，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。
(均选填“变大”、“不变”或“变小”)例5:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。
(均选填“变大”、“不变”或“变小”)2、并联电路中的动态变化：分析方法：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。
又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变（例1图）（例2图）（例3图）（例4图）（例5图）化，再根据I 总=I 1+I 2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
例1：如图所示，闭合电键S ，请判断电流表和电压表的示数变化：电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。
（均选填“变大”、“不变”或“变小”） 例2：如图所示，闭合电键S ，请判断 电流表和电压表的示数变化：电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。
初三物理——电学动态电路分析计算
初三物理——电学动态电路分析计算动态电路是中考必考题型，也是较难题型，一般在选择题最后一道，计算题最后一道。
电路动态分析问题主要分为三种类型：“滑动变阻器引起的动态变化”、“开关引起的动态变化”、“敏感电阻的变化引起的动态变化”。
但是万变不离其宗，所有类型的动态分析，其实本质上都是相同的。
而且以上三种类型从根本上来分的话其实可以归结为两大类：串联电路的动态分析与并联电路的动态分析。
最后利用串联和并联电路中，电阻、电流、电压、电功率、电功的规律就可把题解出来！好多学生在做这类型题时，被题中的“动”给“吓住了”！因为学生习惯做“静态题”，即过程思路单一、答案单一、已知明确，求解明确的题；而“动态题”好多学生找不到“统一”的解题思路，感觉动态题好像没有像静态题类似的解题套路，很难捉摸，无存下手！其实，“动态题”只不过是由两道或者三道“静态题”“组合而成的”。
为何这么说？老师给大家一种从“动态题”到“静态题”的思维转化方法：即“端点法”。
什么是“端点法”？“动态题”说白了就是让你求“取值范围”，“取值范围”说白了就是求“最大值、最小值两个端点值”。
那么“动态题”就转化成了求“最大值、最小值”的两个“静态题”。
复杂问题就简单化了！动态电路的类型与解题步骤(1)因移动滑动变阻器滑片引起电路发生变化。
解题步骤：①明确移动滑动变阻器滑片时电阻变化特点；②确定电路连接方式和电表的测量对象；③根据串、并联电路特点并结合欧姆定律进行计算。
(2)因开关断开或闭合引起电路发生变化。
解题步骤：①判断电路的连接方式，画出等效电路图；②判断电表的测量对象；③运用欧姆定律计算求解。
大家不妨试试，希望对大家有帮助！。
中考物理动态电路计算(带答案)
动态电路计算一．计算题（共10小题）1．如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R1的电阻是20Ω，电源电压18V，变阻器R3的阻值范围是0～200Ω．灯泡电阻不变。
（请画出每个小题的等效电路图）（1）只闭合开关S3时，电流表示数为0.3A，则R2的电阻为多大？（2）只闭合S1、S3和S4时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？（3）只闭合S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。
2．如图，电源电压为10V，滑动变阻器R1的最大值为200Ω，灯泡R3阻值为40Ω、额定功率为3.6W．电流表量程0～0.6A，电压表量程0～5V。
（1）闭合开关S、S2，电流表示数为0.2A，则R2阻值是多少Ω？（2）所有开关都闭合时，电路的总功率为15W，则R1连入电路的阻值多大？（3）闭合开关S、S3，保证各元件安全使用，则R1连入电路的最小值是多少Ω？（4）更换电源及电压表量程，将灯泡R3换成定值电阻R4，使电压表测量滑动变阻器R1两端的电压。
仍闭合开关S、S3，移动滑片使电压表示数分别为10V、12V，对应的电流表示数分别为0.5A和0.3A，则新电源电压和R4阻值各是多大？3．如图所示，电源电压保持不变，小灯泡L上标有“6V 3W”字样，变阻器R的最大电阻为120Ω．只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R a，此时灯L正常发光，电流表示数为I a；只闭合开关S2，移动滑片至b点时，电流表的示数为I b，此时电压表示数与滑片置于a点时相等，I a：I b＝5：3，且R a：R0＝6：5．（灯泡电阻不随温度变化）求：（1）小灯泡正常工作10s消耗的电能；（2）只闭合开关S2，移动滑片至b点时，电流表的示数I b；（3）定值电阻R0和电源电压U；4．如图所示的电路，电源电压为12V且保持不变。
R1＝8Ω，R3＝14Ω．求：（1）当S1闭合、S2断开时，电流表A的示数为1.2A．则R2的阻值多大？（2）当S1、S2均闭合时，电流表A的示数多大？（3）当S1、S2均断开时，电压表V1、V2的示数多大？5．在如图所示的电路中，电源电压U＝5V，小灯泡R2标有“5V 0.5A”字样（电阻不变），电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R2的最大阻值为20Ω，请画出该题的（2）（3）问等效电路图。
中考物理复习 动态电路计算专题复习 优质课件 含中考真题解析
动态电路计算 专题复习
一、知识点回顾
1、欧姆定律：
（1）公式： I=U/R 变形公式： U=IR 、R=U/I 。
（2）适用条件： 纯电阻电路 。
2、电功（电能） W= UIt = Pt ；
3、电功率 P= W/t = UI
；
电功率推导公式P= I2R = U2/R ，
适用条件：纯电阻电路 ；家用电器加热或保温
开关S.求：
(1)当滑片P在最左端时，电流表示数为__0_.8__A. (2)当滑片P在最右端时，电流表示数为0.2 A，R2
的最大阻值为__3_0__Ω，R1消耗的电功率是__0_.4__W.
(3)当滑片从最右端向左移到某一位置时，电流表示数变化了0.4 电功率变化了__3_._2__W，电路的电功率变化了__3_._2__W.
达到了消毒的要求
(2)定值电阻R0标有“2.5 Ω 0.4 A”字样，则电路能通过的最大电流为0.4
A 由图乙可知，当过氧乙酸气体浓度升高时，Rt的阻值减小，电路总电阻 减小，电路电流增大，则当电路电流为Imax＝0.4 A时，对应的过氧乙酸 气体浓度为电路能测量的最大浓度． 此时电路消耗的电功率 P＝UImax＝6 V×0.4 A＝2.4 W 工作500 s，R0消耗的电能W＝Q＝I2max R0 t ＝(0.4 A)2×2.5 Ω×500 s＝200 J
解：U＝I1R1＝1 A×6 Ω＝6 V
(2)电阻R2的阻值？
①当S3闭合，S1、S2断开时，请画出其简化电路；
R1
A
R2 S3
②此时电路为__R_1_、__R_2_的__串__联__电__路___(填电路连接方式)，电流表测_电_____
电流，示数为0.2 A；
初中物理动态电路计算
初中物理动态电路计算动态电路是指电路中存在电流变化的现象和问题。
在动态电路中，电流和电荷都是随时间变化的，因此需要通过一些物理学理论和公式来计算和分析。
一、电容器的充放电过程计算电容器的充放电过程是指在电容器两极加上电压后，电容器内部的电荷和电压随时间的变化过程。
电容器的充放电过程可以用以下公式来计算：1.充电过程：电容器充电时，电压逐渐增加，直到与电源电压相等。
充电过程中电容器电压与时间的关系可以用以下公式表示：V(t)=V0(1-e^(-t/RC))其中，V(t)表示时间t时刻电容器的电压，V0表示电源电压，R表示电路中的电阻，C表示电容器的电容。
2.放电过程：电容器放电时，电压逐渐下降，直到与零电平相等。
放电过程中电容器电压与时间的关系可以用以下公式表示：V(t)=V0e^(-t/RC))二、电感器的自感和互感计算电感是指导线圈或线圈所带有的电流变化会产生的自感。
互感是指两个线圈之间相对变化会产生的感应。
1.自感计算：电感器的自感可以用以下公式计算：L=(μ0*N^2*A)/l其中，L表示自感，μ0表示真空中的磁导率（约为4π×10^-7H/m），N表示线圈的匝数，A表示线圈的面积，l表示线圈的长度。
2.互感计算：两个线圈之间的互感可以用以下公式计算：M=(μ0*N1*N2*A)/l其中，M表示互感，N1和N2分别表示两个线圈的匝数，A表示两个线圈之间的相对面积，l表示两个线圈之间的距离。
三、交流电路计算交流电路是指电压和电流大小和方向随时间变化的电路。
交流电路的计算需要考虑电压和电流的频率、相位差等因素。
1.交流电压的计算：正弦形式的交流电压可以用以下公式计算：V(t) = Vm*sin(ωt + φ)其中，V(t)表示时间t时刻的电压，Vm表示电压的峰值，ω表示角频率（ω=2πf，其中f表示频率），φ表示电压相位差。
2.交流电流的计算：正弦形式的交流电流可以用以下公式计算：I(t) = Im*sin(ωt + φ)其中，I(t)表示时间t时刻的电流，Im表示电流的峰值，ω表示角频率（ω=2πf，其中f表示频率），φ表示电流相位差。
2025中考物理备考专题微专题11一、简单动态电路计算(课件)
移到最右端，滑动变阻器接入电路中的电阻
为最大值20 Ω，电源电压
U＝I(R0＋R)＝0.1 A×(10 Ω＋20 Ω)＝3 V
若三个开关都闭合，R的滑片移到最左端，此时电路的总功率为多少？
当三个开关都闭合，滑动变阻器的滑片
移到最左端时，滑动变阻器接入电路中的
电阻为0，定值电阻R0与灯泡L并联，它们 两端的电压都等于电源电压为3 V所以灯泡L的实际功率等于额定功率，
3.
[干路上增加滑动变阻器]如图所示，定值电阻R0＝10 Ω，滑动变阻
器R的最大阻值为20 Ω，灯泡L上标有“3 V 0.6 W”的字样，只闭合开关S、
S1，并把R的滑片移到最右端，电流表的示数为0.1 A. 电源电压为多少？
解：当只闭合开关S、S1时，定值电阻R0 与滑动变阻器R串联，把滑动变阻器的滑片
断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的 最小功率是多少？
断开S1，闭合S和S2，滑动变阻器R2与 定值电阻R1串联，电压表测量滑动变阻器 两端的电压，电压表选择的是“0～3 V”
量程，则定值电阻R1两端的最小电压U1＝12 V－3 V＝9 V，此时电路中
的最小电流
I最小＝UR11
A. EF导体每1 cm的电阻为2 ΩB. GH导体的电阻为5 ΩC. 当电流表示数为 0.5 A时，x的值为31 cmD. P位于x＝0 cm及x＝23 cm两处时，R2消耗的功 率相等
【答案】CD
2. 如图所示，电源电压不变，R是定值电阻，电灯L标有“6 V 3 W”的字 样．当只闭合S时，电流表的示数为0.6 A，再闭合S1时，电流表的示数变 化了0.5 A．求： 电阻R的阻值；
当开关S3闭合，S1、S2断开，R2消耗的电功率是多大？ 当开关S2、S3闭合，S1断开时，电路为只有定值电阻R1的简单电路，
中考物理常见题型—动态电路的分析与计算
初中物理中考常见题型动态电路的分析与计算【知识积累】动态电路的分析类型一：开关通断引起的动态电路分析思路方法：（1）先明确变化前电路的结构，画出开关变化前后电路的等效电路图；（2）分析开关变化前后电路的连接方式及电表所测对象；（3）列出题目中所要对比的物理量关系，用比值法或加减法来判断各物理量的变化情况，运用欧姆定律结合相关公式进行分析、求解。
类型二：滑动变阻器的阻值变化引起的动态电路分析思路方法：（1）分析初始电路的连接方式（串联或并联）；（2）分析确定各电表所测对象；（3）移动滑动变阻器的滑片后，判断变阻器接入电路中的阻值大小的变化。
（4）结合电源电压不变，定值电阻不变和用电器电阻不变，并根据串、并联电路中的电流、电压特点及欧姆定律确定电表示数的变化情况，进行相关的物理量大小的分析。
类型三：特殊元件阻值变化引起的动态电路分析思路方法：“特殊”元件引起的动态电路是指如弹簧、杠杆、热敏电阻、光敏电阻、或磁敏电阻等引起的电阻变化、电流变化等。
此类题目只需将其阻值随外界因素的变化情况等效为滑动变阻器引起的动态电路即可用上述滑动变阻器的滑片引起的电路动态分析来解决。
【典型习题】1、如图所示，是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。
闭合开关S，当水流的速度变大时（）A．电压表的示数变大B．电流表的示数变小C．电路消耗的总功率变小D．电流表示数与电压表示数的比值变大2、如图所示，电源电压恒为6V，定值电阻R1的阻值为10Ω，滑动变阻器R3的最大阻值为20Ω，下列说法正确的是（）A．S1闭合，S2断开，滑片从a端移到b端过程中，电压表的示数逐渐减小B．S1闭合，S2断开，滑片从a端移到b端过程中，电流表的示数最小值为0.3AC．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R2的阻值为6.67ΩD．S1、S2都闭合，滑片位于a端，电流表的示数为0.9A，则电阻R1、R2消耗的电功率之比为2∶13、如图所示，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω1A”，小灯泡规格“2.5V 0.625W”。
2024年中考物理复习课件-第31讲 动态电路的计算
2
,
=
2
;
非纯
= ≠ 2 ,
（3）明确电路中某个电阻的变化，进而分析由此产生的一系列动
态变化问题。无论是并联电路还是串联电路，只要其中一个分电阻变大，
总电阻就必然变大。
（4）根据电路的动态变化分析极值问题。
（5）涉及电路安全的，要由相关元件的规格确定电路中的极值或
取值范围。
电流表示数的范围：小 ～大
电压表示数的范围：灯小 ～灯额 或 滑小 ～滑大
变化范围 滑动变阻器阻值的范围： ～
滑小
滑大
电路总功率范围：小 ～大
第31讲 动态电路的计算
典题精析
一、滑动变阻器类动态电路
解题要领：
1.确定电路是串联还是并联，明确电流表和电压表所测的电路或元
件，确定电流和电压关系，写出相应的关系式。
态下的等效电路图，结合图示法进行求解。
（2）明确电路的性质，确定是纯电阻电路还是非纯电阻电路。纯
电阻电路： = = = =
2
2
=
2
,
= =
电阻电路： = = 热 ≠ ， = = ≠
热 =
2
≠
2
。
2
第31讲 动态电路的计算
专题概述
动态电路总体上有变阻型（包括变阻器和敏感元件）和开关型两大
类，题型主要有填空题与计算题。这类问题有时是关于欧姆定律的计算，
难度适中；有时是电功、电功率和电热的综合计算，或与图像结合，综
合考查实际应用与计算，难度较大。
1.动态电路计算的解题攻略
（1）明确电路的结构，对较为复杂的动态电路，最好画出不同状
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态电路计算问题
1.图2—19所示电路中，电源电压不变，闭合开关后，灯泡、都发光。
一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表的示数变小，的示数变大则产生这一现象的原因是( )
A．灯断路B．灯断路C．灯短路D．灯短路
2.如图2—20所示，电源电压不变．闭合开关S后，当滑动变阻器的滑片向左移动时，下列判断正确的是( )
A．三只电表的示数都变大B．三只电表的示数都变小
C．表、表示数变小，表示数不变D．表示数变小，表、表示数不变
3.图2－22中滑动变阻器的阻值是电阻，电源的电压是保持不变。
当滑动变阻器的滑片从a端滑列b瑞，电压表示数的变化是（）
A．6～0V B．6—2．4V C．6～3．6V D．3．6～2．4V
4.图2—23所示，电源电压恒定，、为两个电阻，其阻值不随温度变化。
当闭合开关，断开、时，电流表示数为；当闭合开关、，断时，电流表示数为；当闭合开，断开、时，电路的总电阻为，则与之比为( )
A.5﹕3
B.3﹕5
C.5﹕2
D.2﹕5
5.如图2–24所示的电路，电源电压不变，电阻的阻值是当开关由闭合到断开时，电压表的两次示数之比是3﹕2，电压表的两次示数之比是9﹕10，则电阻的阻值是（）
A. B. C. D.
6.图2-27 所示的电路中，电源电压不变，闭合开关电压表与的示数之比为3︰5，电流表的示数为1；若将
电压表
换成电流表
，则电流表
的示数为2。
那么
_________。
