彩电电源开关管损坏的原因及检修技巧
彩色电视机开关电源常见故障的分析与检修
ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
彩电电源开关管损坏故障速查
彩电电源开关管损坏故障速查一．过压击穿：A.市电输入电压过高；B.+300V电压纹波太大；C.尖峰吸收电路损坏；D.感应电压过高。
常见故障部位：+300V滤波电容失容或开路，220V输入回路抗干扰滤波器中电感短路，电容开路。
电源开关管C，E极或C，B极间尖脉冲吸收回路元件损坏或变质。
电源开关变压器引脚焊点出现隐性裂纹。
二．过流烧毁：A输出电压过高；B.负载过流；C负反馈作用减弱。
部位：A：+B电压调整电阻开路或接触不良；开关管工作频率或脉宽控制元件损坏；电源取样电压滤波电容容量减小。
B：行输出变压器短路或严重漏电；行偏转线圈短路；S校正电容击穿或严重漏电；水平枕校输出电路短路；行输出管击穿；显象管阳极高压严重漏电打火；开关电源有关输出电压滤波电容短路或严重漏电；场输出块击穿；音频功放块击穿。
C：开关管发射极所接负反馈元件被短路或阻值变小。
三．损耗过大损坏：A：开启或关闭损耗过大；1.软启动电路元件损坏；2.分流电路元件损坏或电路开路。
B：正反馈或激励不足；1.开关管振荡的正反馈电路元件变质（指并联型）。
2.开关管工作的激励电路元件变质（指串联型）。
B：散热不良；C：质量差：管子参数达不到要求。
彩电电源开关管故障检修技法对于损坏开关管或电源厚膜块的故障，检修的重点是要查清损坏的类型，然后才是有的放矢地进行检修，最终找出故障点。
根据本人长期检修实践，总结出“测”、“看”、“摸”、“试”四字法，实践证明效果还不错，现介绍如下：“测”：一是测损坏管子c、e或D、S极(厚膜块也必有两脚为内部开关管的c、e或D、S极)之间的电阻，若正、反向电阻为零或十几欧以内，一般是过压损坏；若是过流或内部损耗过大损坏，管子c、e(或D、S)极间电阻一般有几十欧以上，且正、反向电阻往往不同，甚至有时c、e(或D、S)极之间还开路。
二是测市电经整流后的输入电压（即+300V滤波电容两端电压)一般为280～310V，若过高，说明市电输入电压过高，过低(低于250V)，说明+300V滤波电容失容或整流管(或与整流管并联的抗浪涌电流电容)有问题。
汇佳彩电的开关电源电路的故障维修
电源电路原理与故障维修
1.2 开关电源电压输出异常的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】B1端输出电压低
故障分析：机内有叫声，说明开关电源振荡电路已启动工 作，此故障可能是开关电源中稳压控制电路元件不良而失控。
检修步骤： （1）用万用表测量VT432的c-e极间阻值为0，说明VT432击 穿。 （2）焊下已损坏的VT432，在C561两端接一只60W/220V灯 泡。 （3）通电，灯泡始终发光较强；按遥控关机键，串联的灯泡 能够熄灭，说明N501、VT511基本正常，故障部位在误差取样 放大电路。 （4）测量VT533的发射极电压为3V左右，低于正常值6.3V。 （5）怀疑VT533、VD561损坏，用万用表测量之，发现VD561 漏电。 （6）更换VD561，故障排除。
彩色电视机原理及维修技术
电源电路原理与故障维修
汇佳彩电的开关电源电路的故障维修
1.1 开关电源无电压输出的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】指示灯不亮，“三无”
故障现象：无光栅、无图像、无伴音，开机即烧断保险丝。 故障分析：一种可能是电源电路本身短路，另一种可能是电 源电路的负载短路。 检修步骤： （1）测量B1端对地电阻为50Ω左右，正常，说明电源电路的 负载未短路，显然电源电路本身有短路故障。 （2）测量电源插头两端电阻无穷大，说明交流滤波器正常 （3）将消磁线圈插头拔掉，测量电源插头两端阻值较小，说 明整流滤波电路中元件有击穿短路或漏电现象。 （4）测量VD503～VD506、C507，发现VD504正、反向电阻均 为0，说明VD504击穿短路了。
彩色电视机原理及维修技术
彩电电源开关管损坏常见原因
彩电电源开关管损坏常见原因
开关管损坏分为过压损坏和过流损坏，开关管损坏后在更换的同时要查清损坏原因，否则会屡换屡烧，下面就是CRT彩电电源开关管常见损坏原因
1．软启动电路失效
2．开关管集成电路板尖峰吸收电路失效
3．正反馈过强
4．定时电容失效漏电
5．稳压电路中的去耦电容失效
6．稳压电路的负反馈开环
7．开关管发射极限流电阻过大
8．开关变压器短路或脱焊
9．整流桥损坏
10．开关管与散热片之间的绝缘不良
11．开关管性能不良或功率太小
12．+B整流二极管击穿或开路
13．输入的交流电压过高或过低
14+300V滤波电容失效
15彩电高压包对开关管散热片放电。
液晶彩色电视机开关电源故障的检修技巧案例分析
液晶彩色电视机开关电源故障的检修技巧案例分析液晶彩色电视机开关电源电路与CRT彩色电视机的基本原理十分相似。
故对它们常见故障的检修方法也有很多相同之处。
液晶彩色电视机开关电源电路较常见的5种故障检修思路与方法简述如下。
1．熔断丝熔断对于熔断丝熔断故障，通常主要检查主电源整流滤波电路中的滤波电容器、整流桥各个二极管等部件。
当然，抗干扰电路有故障时，也会引起熔断丝熔断且发黑。
必须注意的是由开关管击穿引起的熔断丝熔断通常还伴随着过流检测电阻器与电源控制集成电路的同时损坏。
负温度系数热敏电阻器也较容易与熔断丝一起烧坏，检修时也应注意对它们的检查。
2．无电压输出，但熔断丝未熔断出现无电压输出，但熔断丝未熔断故障，说明开关电源电路没有工作，或者工作以后又进入了保护状态。
检修时，先测量电源控制集成电路启动引出脚是否有启动电压。
(1)若无启动电压或启动电压太低，则检查启动电阻器与该引脚外接的元器件是否有漏电现象存在。
(2)若有启动电压，再测量电源控制集成电路的输出端在开机瞬间是否有高、低跳变的电平信号。
·若无跳变，说明电源控制集成电路本身或其外围振荡电路元器件或保护电路有故障，可以先采用代换电源控铡集成电路，后检查外围元器件的方法查找故障。
·若有跳变，一般多为开关管本身不良或损坏，应重点对其进行检查。
3．输出端的电压过低引起开关电源输出端的输出电压过低故障的原因，除了稳压控制电路异常外，通常还有以下3个方面的原因：(1)开关管性能下降。
这种情况会导致开关管不能正常导通，使电源的内电阻值变大，带负载的能力变差。
(2)输出端整流二极管、滤波电容器失效。
这种情况可以通过代换的方法来判断它们是否损坏。
(3)开关电源的负载有短路故障。
尤其是DC/DC转换器短路或性能不良。
对此，可以采用断开开关电源电路全部负载的方法，来区别是开关电源电路不良还是负载电路的故障。
当断开负载电路后，输出端的电压恢复正常，则就说明是负载过重；若仍不能恢复正常，说明开关电源电路有故障。
彩电屡烧行管的原因与维修方法大全
高清电视正常行电流是450--500MA。
21以下的也在300--400之间。
29的高清260简直不可思议。
日本的技术够先进的，他们设计的29电视也在400左右。
1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。
如果+B 电压超过10%以上，会产生行管击穿损坏现象。
这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。
另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。
2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。
这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。
如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。
3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。
因此，在调整行频时，应避免使行频长期处于偏低状态。
4、行逆程时间过短。
在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。
当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。
此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。
解决方法，是将行逆程电容全部换新。
5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。
一旦超过行管功耗的极限值，则会使行管再度烧坏。
其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。
三大液晶彩电开关电源检修方法
三大液晶彩电开关电源检修方法1、检查安全用电：首先要检查电路安全用电，查看是否有断路器把电源线分开，上电前要调整好总断路器，安全阀要开启，主机开关应处于断开状态，并要注意电源线电阻不可太大，否则可能对电路产生危险，按照规范进行接线保护，减少电源线自热危害。
2、电压检查：在检查液晶彩电开关电源电压之前，要检查安全用电设备是否操作正常，确保安全用电符合规定值，绝缘抽检电阻值不可过小，避免断开过大的电流，检查电压时要把表示对应相应的正负边各接一只接地的线，用示波器测量电压值，接受值应小于最大值；3、改善能源利用：节能是一项重要的技术要求，使用能耗尽可能小的液晶彩电开关电源方式，发电机和电动机机械润滑系统应按照规定定期检查，低转速会减少能量损耗，保证电路有良好的气路良好，可节约能耗，保证液晶彩电开关电源正常运行；4、定期清理维护：为了保障液晶彩电开关电源的安全稳定，应定期清理里面的灰尘、污垢和水滴，检查电路和设备的散热装置是否完好，完善空气流通状态，液晶彩电开关电源是否正常，以防止它出现故障；5、开关检查：开关的灵活度和松紧度要检查，检查触点的接触状态，触头干净，弹簧耐磨性要检查，弹簧的线径和弹力可以用力检查，特别要看档位杆及轴是否由磨损毁坏，并应选用符合要求的液晶彩电开关电源进行更换；6、定期检查：定期检查液晶彩电开关电源的安全因素，检查电路是否处于断开状态，保证电气绝缘，把检查内容记录下来，以便以后查阅，做到规律保养，确保用电安全，加强安全文化建设，促进科学发展。
综上所述，完成三大液晶彩电开关电源的检修任务，需要对液晶彩电开关电源的安全用电、电压检查、能源利用、内部清理、开关检查和定期检查等进行规范化操作，以确保液晶彩电开关电源的安全使用，在技术人员的指导下进行维护和保养，才能真正实现节能效果，发挥液晶彩电开关电源的最大性能。
浅析彩色电视机开关电源的检修
…
Hale Waihona Puke …………
…
…
…
…
一
皇王研霾一 盥Ｊ
浅析彩 色 电视 机 开 关 电源 的检 修
广东省 高州农业学校 邓桂瑶
【 摘要 】开关 电源是彩色 电视机整机 的能源供 给电路 ，电路 比较复杂 ，工作原理 比较难 理解 ，并且工作在大 电流 、大电压的状态 中，是故障率 比较高 的一部分 电
路，是 电视机检修 的重 点难 点，因此掌握这部分的检修技巧非常 重要 。本 文对检修彩色 电视机开关 电源 的步骤和在检 修过程 中要注意的 问题及接假 负载后会出现
中 的 一 些 关 键 元 器 件 是 否 损 坏 ， 特 别 是 通 电试 验 了 。 一 般 就 不 会 出 现 冒 烟 、烧 去控 制 调 整 管 ，输 出 稳 定 的 直 流 电 压 ， 那 些 容 易损 坏 的 半 导 体 器 件 ， 比 如 ，保 断 保 险 丝等 短 路 性 的故 障 了 。但 这 个 开 供 给 行 扫 描 电路 、场 扫 描 电路 、伴 音 功 险 电阻 是 否 烧 断 ， 电源 开 关 管 、 电源 调 关 电源 还 可 能 表 现 出三 种 情 况 ， 对 于 这 放 、解码器公共通道 、调谐器等 电路， 整 管 是 否 击 穿短 路 ，行 管 是 否 击 穿 短 路 些 情 况 我 们 还 要 测 量 、分 析 和 判 断 ，进 由开 关 调 整 管 、 开 关 变 压 器 、 控 制 电路 作 为 它 们 的 工 作 电压 。 开 关 电源 电 路 供 等 。 在 这 一 步 中 要 注 意 一 个 问 题 ， 因 为 整 机 各部 分 的工 作 电压 如 下 ： 推 动 电路 ，行输 出电 路； 测 量 元 器 件 是 否 损 坏 ， 使 用 的 是 电 阻
彩电开关电源的修理笔记
天
（2）断开法
（1）检查过流保护引起开关电源只有开机瞬间有
地
方法和技巧：根据开 ／ 关机控制电路末端晶体管 电压的故障机
或光电耦合器在开机时的工作状态，断开开 ／ 关机控
在判断故障是由于过流保护引起时，先用“电阻
制电路中末端三极管、光电耦合器的输入端或它前 法”检查开关电源各输出端的整流、滤波电路及负载是
②断开法
障；若测量体现的结果是截止或不具备导通条件，可
断开行扫描供电电路，在开关电源 ＋Ｂ （１０５ Ｖ～ 判断负载保护电路及它所保护的负载与本机所检修
１５０ Ｖ）输出端接入假负载，断开过压保护电路，监测开 的故障无关。
机瞬间（开机后马上关机，以保证各元件的安全。以下
（3）对因开关电源输出电压高造成的本故障
工作电压降低，看在交流工作电压低到某数值时（每变 表性的晶体管或二极管、晶闸管等晶体管的各极电
动一次电压值，要重新开一次机），开关电源输出能保 压，以判断它是否导通或具备了导通条件。若是负载
持住或恢复正常。可判断开关电源的保护系因其输出 保护电路中的晶体管导通或具备了导通条件，可判断
电压高造成的。
负载保护电路或它所保护的负载有过压或过流故
方法和技巧：首先，测量 ＣＰＵ 开 ／ 关机控制端电
出端电压，若是恢复正常，可判断故障是由于开／关机 压，并按动遥控器上的“开 ／ 关机”键。若在按动遥控
控制电路及相关的 ＣＰＵ 等电路有问题；若仍是断开之 器上的“开 ／ 关机”键时，ＣＰＵ 的开 ／ 关机控制端电压
前的只有开机瞬间有电压，可判断故障与开 ／ 关机控 能呈现开机时的电压值，说明 ＣＰＵ 及影响它工作的各
初 机状态，应判断故障在开 ／ 关机控制电路及相关的
彩电屡损行管或电源管故障检修方法与技巧
彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时，发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲，行管不工作于脉冲状态。
因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意，这种方法对某些彩电不适用。
例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。
如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V 和130V，可能会引发不应有的故障。
彩电开关电源检修的方法及技巧
彩电开关电源检修的方法及技巧在彩电的所有电路中，电源部分的故障率相当高，也是彩电维修中重要的一部分。
现在的彩色电视机电源电路几乎都是采用开关式稳压电源电路，它大致分为并联型和串联型两大类，其振荡电路大多采用自激式振荡电路，开关电源的原理这里就不多说了，下面主要介绍一下开关电源的检修方法。
一彩电开关电源的构造组成彩电开关电源一般是由振荡电路、稳压电路、保护电路三大部分组成。
1．振荡电路主要由启动电路、开关管、开关变压器和振荡电路等组成。
开关电源振荡电路分为晶体管振荡电路和集成块振荡电路。
2．稳压电路开关电源的稳压原理均采用脉冲调宽式的稳压方式。
稳压部分的电路由取样、比较放大、基准电压和激励器组成，它通过控制调宽管来改变开关功率管的关闭和导通时间的比例，或通过改变振荡器输出脉冲的占空比来达到稳压的目的。
很多机芯此部分电路都是采用光耦件组合而成的。
3．保护电路彩电开关电源都设有过流保护、过压保护、欠压保护（短路保护），还有过热保护及尖峰脉冲吸收等保护电路，其保护方式均是使电路停振。
其中过压保护的作用是防止由于电源内部故障而造成输出电压过高。
过压保护电路的取样点一般取自220Ｖ交流经整流滤波后的电压或主负载供电电压，通过一个齐纳二极管（稳压管）来进行取样判别。
过流保护的作用是防止由于负载过流或电源内部故障而造成的开关管过流。
尖峰脉冲吸收保护的作用是，吸收开关管由导通转为截止时产生的尖峰脉冲，保护开关管。
短路保护电路的取样点一般都在稳压电源输出的低压组电源上，通过一个二极管来进行判别取样的。
二彩电电源检修方法和技巧在彩电的维修中，由于电源所产生的故障是相对较多的，并且会出现各种各样的故障现象。
检修电源的方法很多。
在此就以长虹C2151型彩电电源为例。
打开机盖后，我们可先用嗅觉闻一闻机内是否有烧焦等异味，同时观察机内是否有严重的烧坏痕迹。
特别是元件是否有烧焦爆裂，这样可从有明显变化的元件着手，然后可通过听觉，若听到机内有“吱吱”的叫声，大多是由于电源负载有短路或保护电路作用引起的。
开关电源的常见故障分析及维修
五. 有直流电压输出，但输出电压过高
这种故障往往来自于稳压取样和稳压控制电路出现故障所致。在开关电源中, 直流输出、取样电阻、误差取样放大器（如LM324, LM358等）、光耦合器（PC817）、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路, 任何一处出问题都会导致输出电压升高。
其中精密稳压放大器(TL431)极易损坏，我们可用下述方法对精密稳压放大器(TL431)作出好坏的判别:
将TL431的参考端(Ref)与它的阴极（Cathode）相连, 串10k的电阻, 接入5V电压, 若阳极（Anode）与阴极之间为2.5V, 并且等待片刻还仍然为2.5V, 则为好管, 否则为坏管。
若7脚电压低, 其余管脚无电压或不波动, 则UC3842已损坏。UC3842芯片损坏最常见的是6, 7脚对地击穿, 5, 7脚对地击穿和1, 7脚对地击穿。
如果这几只脚都为击穿, 而开关电源还是不能正常启动, 则UC3842必坏, 应直接更换。若判断芯片未坏, 则就着重检查开关功率管的栅极（G极）的限流电阻是否开焊, 虚接, 变值, 变质以及开关功率管本身是否性能不良。
维修方法:
首先, 用万用表测量一下高频变压器次级的各个元器件是否有损坏。在排除了高频整流二极管击穿、负载短路的情况后, 然后在测量各输出端的直流电压, 如果这时输出仍为零, 则可以肯定是电源的控制电路出了故障。
控制电路的两部分是集成开关电源控制器和过压保护电路。最后用万用表静态测量高频滤波电路中整流二极管及低压滤波电容是否损坏。
六. 有直流电压输出，但输出直流电压过低
对于这种故障现象, 根据维修经验可知, 除稳压控制电路会引起输出电压过低外, 还有一些原因会引起输出电压过低, 主要有以下几点:
彩电电源开关管损坏原因分析与检修技巧
彩电电源开关管损坏原因分析与检修技巧一、损坏原因开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。
损坏原因主要有以下方面。
1.过压损坏因电源过压而烧坏开关管的原因主要有以下几点。
（1）市电输入电压过高。
开关管c-e极承受电压为市电经整流得到的电压与开关管截止时脉冲变压器自感电压之和，正常为450～650V之间（视机型而定）。
若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。
（2）尖峰脉冲吸收电路有故障。
尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。
若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。
（3）感应电压过高。
开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。
（4）整流桥堆损坏。
若整流桥堆击穿，表现为通电即烧保险丝，一般不会危及后面的电路。
但有时也可能因交流市电窜入而损坏开关管。
2.过流损坏因电源过流而损坏开关管的原因主要以下方面。
（1）启动电路失效。
在开机瞬间，由于开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。
启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。
若启动电路有故障，将可能损坏开关管。
（2）负载严重短路。
负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。
通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，开关管就会因功耗剧增而发热损坏。
注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。
（3）负载过重。
造成负载过重的原因有：元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等。
彩电开关电源检修技术
目
CONTENCT
录
• 彩电开关电源概述 • 彩电开关电源检修基础知识 • 彩电开关电源常见故障及原因分析 • 彩电开关电源检修方法与步骤 • 典型彩电开关电源电路分析与检修
实例 • 总结与展望
01
彩电开关电源概述
彩电开关电源定义与原理
定义
彩电开关电源是彩色电视机中的重要组成部分，负责将交流电转 换为稳定的直流电，为电视机的各个电路提供所需的电源电压。
原理
彩电开关电源采用脉宽调制（PWM）技术，通过控制开关管的导通 和截止时间，调整输出电压的大小。其核心部件为开关变压器和开 关管，通过高频变换实现电能的转换和传输。
彩电开关电源发展历程
线性电源时期
早期的电视机采用线性电源，体积大、效率低、发 热严重。
开关电源初期
随着电子技术的发展，开关电源逐渐取代线性电源 ，具有体积小、效率高、重量轻等优点。
高效绿色电源时期
近年来，随着环保意识的提高和能源紧缺的压力， 高效绿色电源成为发展趋势，具有更高的转换效率 和更低的待机功耗。
彩电开关电源市场现状
80%
品牌竞争
市场上存在众多品牌的彩电开关 电源，品质良莠不齐，价格差异 较大。
100%
技术创新
随着电子技术的不断进步，彩电 开关电源在性能、效率和可靠性 方面不断提升。
80%
绿色环保
环保意识的提高使得绿色、节能 的彩电开关电源受到越来越多消 费者的青睐。
02
彩电开关电源检修基础知识
电子元器件识别与检测
01
02
03
04
电阻器
识别电阻器的类型、参数和引 脚排列，掌握电阻器的检测方 法和常见故障现象。
屡烧彩电开关管的维修
屡烧彩电开关电源厚膜块故障的排除彩电电源厚膜块是彩电中较为昂贵的元器件，换新后再次损坏是维修人员较为头疼的问题。
甚至还会大面积烧毁电源中的其他元器件。
有时还会殃及其它电路，甚至显像管。
所以找到损坏厚膜块的原因尤为重要。
' p, N; C: M2 W g& Z8 A/ Q常见原因…1:电源电压过高… 开关厚膜块内置开关管的基极一般接有脉宽调制电解电容，由于该电容靠近大功率电阻及散热片，极易受热变质，导致电压升高。
建议换新此电容试试。
…光电耦合器等稳压控制环路元件损坏，造成稳压电路失控，主电压升高，厚膜块过流损坏。
较为常见。
如：创维CTV-8298A屡烧STR-S6309及R605,更换光电耦合器IC603(TLP621) 后再换新6309、R605。
2：开关管集电极尖峰电压吸收回路元件损坏。
开关厚膜块内部开关和起保护作用的尖峰电压吸收回路元件异常，失去保护作用，导致屡烧开关电源厚膜块。
3：换上新厚膜块后，电视机工作数日后，再次损坏，这是因为厚膜块温升过高引起的。
厚膜块与行管共用一块散热片，使夏天高温时易损坏，可设法增大其散热片的面积。
厚膜块与散热片接触不良，螺钉没有旋紧，导致厚膜块温升过高，功耗增大而损坏，在检修时应注意这个容易被忽视的问题。
—4:开关电源300V滤波电解电容容量减小、漏电、鼓包爆裂、使电源纹波系数增大，造成浪涌电流很大而使厚膜块再次损坏。
一.5：检查并更换损坏的元件后，如果开机出现亮度失控，且有回扫线。
一般是视放厚膜块也同时损坏。
必须一起更换，这也是一个常见的原因。
6：行输出负载过重，行扫描电路工作异常，有严重短路现象，尤其是行管击穿，行输出变压器内部匝间短路，偏转线圈损坏，行逆程电容击穿。
这时应首先查出行负载过重的原因，更换损坏的其他元件后才能更换电源厚膜块。
4 A C57:新换的电源厚膜块本身性能不良；…8：+B 主电源电压滤波不良，如+B 电源滤波电解电容变质；9:开关变压器主绕组局部短路，开关变压器极性错误；10:电视机不慎从高处跌落，造成开关电源板铜箔断裂或管脚断裂松脱开焊，而导致屡烧厚膜块，这时+B 主电源的过压保护二极管并未损坏。
彩电电源开关管击穿的原因
彩电电源开关管击穿的原因一般来讲，元器件击穿损坏，说明其承受了超过其本身所能承受的最大功率所致，由p=ui可知，晶体管击穿损坏可能存在过压或过流现象，虽然其过压，过流有瞬间、持续之分，但只要其量够大，均会令其烧毁，在量较小情况下元件发热、发烫、逐渐毁坏，其量越大，损坏越快，反之，越慢，其量大到一定值以后就会使其瞬间毁坏。
作为电源开关管，工作在开关状态，除了上述情况外，还必须考虑其饱和导通时间长短问题，即其c、e结流过大电流的持续时问，也谓开关管的占空比。
于是，其之所以损坏，大致有以下原因:1.软启动电路失效在开机瞬间，由于开关电源、调频调宽的稳压环路尚未建立起稳定的工作状态，开关管可能因为副方各支路电解电容尚未建压，而流过很大的冲击电流，使开关管过热损坏，为此很多电源设立了软启动电路，即在开机瞬间，对开关管基极的正反馈信号及启动电流进行分流，使其饱和期短，而截止期长，以免启动瞬间开关管冲击电流过大。
若这部分电路失效，将很有可能烧毁开关管，例如:康佳大屏幕"d"系列彩电开关电源中的v905开路失效，就很可能烧坏v90l，再则t2916a机中vd915、r949开路，也可能烧v901。
2.防止开关管集电结损坏的保护电路失效开关管饱和导通时电流很大，截止时集电极的电压很高，开关管在状态转换瞬间存在着开启损耗和关断损耗，为此设置了合理的吸收电路，一方面吸收了开关管突然截止时出现的瞬间高压，避免高压直接冲击开关管的集电结，减小了关断损耗，又兼顾了开启损耗不致过大，避免了开关管的损坏，若是这部分电路失效，对开关管是极为不利的，维修中也有这部分电路失效，而殃及行输出管的情况。
3.正反馈过强开关管在正反馈电容击穿或漏电的情况下，也会烧毁，如康佳06系列彩电电源中c911(33n)击穿或漏电都会令str6309烧毁。
4.定时电容失效、漏电如康佳t2910机电源中c901因电解液干涸而失效则可能造成烧开关管v901等故障，这在利用该种电源的大屏幕彩电中较常见，最好更换耐压为50v的电解电容。
彩色电视机开关电源的维修
彩色电视机开关电源的维修彩电开关电源电路比较复杂，各部分相互影响，故障千变万化。
要想维修开关电源的故障，就一定要掌握开关电源原理，故障分析以及故障的检修方法，还要掌握正确的维修方法和安全注意事项。
本文主要介绍了飞利浦彩电开关电源的工作原理与维修，阐述了彩色电视机开关电源的常见故障的分析与维修，通过飞利浦彩色电视机开关电源部分的几个具体实例，以及彩色电视机开关电源部分故障的综合分析与维修，举一反三地融会贯通了彩色电视机开关电源部分故障分析与维修的技巧与方法。
1. 绪论电源系统是各单元电路的能源供给部件,由于各单元电路的对电源的电压值,功率,稳压程度,保护要求.供给组数各不相同,使得电源系统比较复杂。
开关电源常见的有两种:串联型和并联型,由交流整流电路,开关调整振荡回路.稳压调节控制电路,保护电路及电压输出电路组成。
为保证彩色电视机各部分的正常工作,需要提供显像管的阳极电压,聚焦极电压,加速极电压,灯丝电压,信号处理系统(包括图像,伴音,解码部分)所需的电压,扫描系统所需的电压,视放级所需电压等。
彩电开关电源无电压输出的故障基本都是硬故障,主要元件彻底损坏。
维修时主要采用直观检查法和电压法。
要想维修开关电源无电压输出的故障，要掌握开关电源的工作原理和故障产生的原因以及故障的分析方法。
彩电开关电源输出电压异常的故障，只要控制电路工作或某种原因引起控制电路工作不正常。
维修时主要采用电阻法和假负载法。
要想维修彩电开关电源输出电压异常的故障，要掌握开关电源的控制电路的原因以及故障的检修方法。
2. 彩色电视机开关电源的维修彩色电视机开关电源的维修彩色电视机电源电路的损坏率在电视机维修中是比较高的,现在的彩色电视机电源电路无一不是采用开关稳压电源电路,开关稳压电源电路大致分为并联型和串联型两大类,其振荡电路均是清一色的自激式振荡电路,有些引入了同步功能,有些则没有,开关电源的原理我们先这样说,下面我们主要介绍一下开关电源的主要检修方法：一般的开关电源是由振荡电路稳压电路保护电路三部分组成。
大屏幕彩色电视机开关电源电路故障检修（一）
大屏幕彩色电视机开关电源电路故障检修（一）大屏幕彩色电视机开关电源电路故障检修（一）大屏幕彩色电视机开关电源与普通彩色电视机、遥控彩色电视机开关电源相比，有的相同；有的增设了倍压整流、加电延迟、超低压保护和工作电压扩展等电路；有的有高、低两种工作电压输出状态，其中低电压输出状态取代了预备电源为CPU提供待机状态下的工作电压。
这3类开关电源引起的故障虽然相同，但检修方法和技巧则既有相同的地方，也有不相同的地方。
一、开关电源电路常见故障现象因开关电源电路故障而出现的故障现象。
常见的有(1)无光、无声、无图像、无字符显示、无吱吱声，也无面板指示，通常称为“全无”。
(2)无光、无声、无图像、无字符显示，而有吱吱声和面板指示(这种故障现象也称为“保护”)。
(3)无光、无声、无图像、无字符显示、无吱吱声而有面板指示(这种故障现象也叫“二次不开机”).(4)光栅与图像幅度大。
(5)光栅小。
(6)光栅与图像左右有花边或S扭曲。
(7)光栅与图像收缩。
(8)图像幅度大、有吱吱声。
(9)无光、无伴音、无字符显示而有连续的哒哒声。
(10)跑台等。
导致大屏幕彩色电视机开关电源输出电压异常的部位有：开关电源自身。
保护电路误动作。
负载不工作或工作电流过大。
开／待机控制接口电路。
CPU与CPU工作条件电路。
本机键控电路漏电。
I2C总线有问题。
行逆程脉冲电路未引入开关管基极但这仅对于它激式开关电源而言。
对于上述(4)、(5)、(6)引起的故障均可以通过测量开／待机控制接口电路末端晶体管的工作状态来确定。
二、开关电源电路故障的判断方法在检修工作中，判断故障是否出在开关电源电路，常用的方法有观察法、波形法、经验法、电压法、电阻法、断开法和电流法。
1.观察法光栅(图像)左右有花边或S扭曲，但光栅水平幅度能达到要求，场扫描线性和幅度良好，这类故障多是开关电源存在自激现象或400V／100uF-220uf电容失效。
2.波形法开关电源各输出电压正常，在光栅有花边时，可用示波器测量开关电源开关管集电极波形。
电视机开关电源常见的故障及维修技术
电视机开关电源常见的故障及维修技术电视机开关电源是整个电视机的能源提供机构，而且又是高电压大电流的电路机构，元器件的发热量大，如果存在虚焊或者是某个元器件性能不良的现象，则有可能会造成稳压电路失控，电压瞬间过高，出现恶性烧保险丝和开关管、开关电源局部周边元器件及各路负载的严重损坏现象。
由于电视机保护电路设计得不完善的原因，某个后级负载过载时也会造成烧毁开关管的恶性故障。
通常，开关管击穿，并非单单开关管损坏，而是会牵连到很多电路，比如开关电源的整流桥、过流保护电路、过压保护电路、脉冲控制电路、稳压控制电路、开关电源各级负载等都有可能一并的损坏，维修过程中，一旦某个环节处理不好，则恶性故障将会重现，维修这样的故障是最头疼的，一般可以按照整机局部故障的方法去维修。
根据维修经验总结，电视机的故障基本上一半左右都是开关电源的损坏，因此，开关电源的故障率是最高的，而且维修开关电源需要维修者具有较深的电路基础知识和较丰富的维修经验。
可以说一个初学维修者，学会维修开关电源则维修电视机的技术已经炼到一半的功夫了。
维修技术三分靠理论，七分靠经验，所以初学维修者若遇到难修的故障一定不要害怕不要畏缩，高手的技术就是从虎口拔牙的境界炼就出来的，而不是靠“秘籍”。
只要开动脑筋，冷静的分析问题，坚持到最后，再难修的故障都会有一个结果的。
维修多了，自然经验也就提高上去了。
所以电视机维修者一定要具有战无不胜的气魄和永不言败的精神，否则根本不适合从事维修工作。
电视机开关电源常见的故障现象基本上有6种。
①：严重性过流，开关管和保险丝均击穿损坏。
②：不起振，300v不消耗，次级没有任何电压输出。
③：主电源+B电压波动大，不能稳压。
④带负载能力差。
⑤：+B电压过低。
⑥开关振荡电路出现间歇性振荡，各输出电压低并跟着间歇振荡而变化。
在电视机中，A3电源是使用得最多的一种电源电路，各种电源电路的结构不同，所以具体的故障其检修思路也不相同，需要根据具体的电路原理去分析和检查。
电源开关管故障维修方法
电源开关管故障维修方法虽然电源开关管故障有很多，但是从故障的原因方面入手分析，我们还是可以将其简单分为四类的，那么电源开关管故障维修方法是什么呢?以下是店铺为您整理的有关电源开关管故障维修方法资料，希望对你有帮助。
电源开关管故障维修方法1.无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。
若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。
2.保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。
负温度系数热敏电阻也很容易和保险一起被烧坏。
3.有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4.输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：a.深圳开关电源负载有短路故障(特别是DC/DC变换器短路或性能不良等)，此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。
若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。
b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。
c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。
如果电源开关管出现故障，那么小编建议大家通过惯出确定故障的表现形式，比如是否属于“无输出，保险管正常”或者是“输出电压过低”等等，并且我们可以综合上文的描述找出对应的原因和处理方法，比如输出电压过低可能是因为开关电源负载有短路故障或者开关管的性能下降等等，这都是需要技术人员通过有关专业工具的帮助进一步分析的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

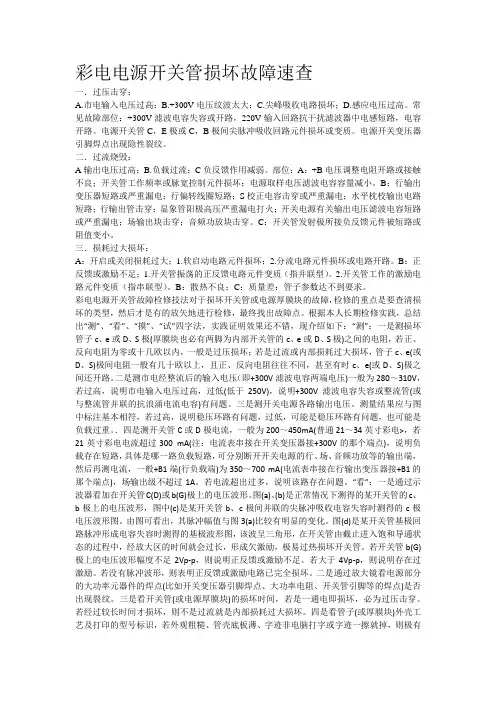

彩电电源开关管损坏的原因及检修技巧
根据二零零六年《无线电》文章整理开关管是彩电开关电源核心元件，由于工作在大电流、高电压的状态，除过流过压会造成损坏外，还应考虑其饱和导通时间与截止时间之比。
损坏的原因主要有过压损坏，当市电输入电压过高，开关管c-e极承受电压为市电经整流得到的电压与开关管截止时
脉冲变压器自感电压之和，正常为450—650V之间（视机型而定）。
若市电输入电压过高，超过开关管最高耐压值，开关管即被击穿。
尖峰脉冲吸收电路有故障，尖峰脉冲吸收电路一般由一只电阻与一只电容串联而成。
若该电路元件开路，失去吸收尖峰脉冲的功能，就有可能击穿开关管。
感应电压过高，开关变压器绕组引脚虚焊（接触不良），或开关管稳压环路出现故障，都可能导致开关变压器感应电压升高，当加到开关管c极电压总和大于其最高反压时，就会将开关管击穿。
整流桥堆损坏击穿，表现为通电即烧保险丝，一般不会危及后面的电路。
但有时也可能因交流市电窜入而损坏开关管。
电源过流而损坏开关管也是常见的原因。
由于启动电路失效，在开机瞬间，开关电源的稳压环路还处在不稳定状态，开关变压器次级各支路电解电容均未建立电压而流过很大的冲击电流，引起开关管损坏。
启动电路的作用是，在开机瞬间减小脉冲占空比，以缩短开关管的导通时间，延长截止时间，避免开关管损坏。
若启动电路有故障，将可能损坏开关管。
负载包括行输出变压器、行输出管、S校正电容、偏转线圈等。
通常，上述元件短路时，过流保护电路会动作，但若此时恰遇保护电路失效，负载就会严重短路，开关管会因功耗剧增而发热损坏。
注意：对于自激式开关电源，当负载严重短路时，开关变压器电感量会急剧下降而导致开关电源停振，因此不会损坏开关管。
长期使用中，因为元件老化、电容漏电、机内灰尘油污太多、显像管高压嘴受潮放电等会造成负载过重，在这种情况下过流保护电路一般不会动作，长时间重负载运行会导致开关管（或厚膜块）温升过高而损坏。
开关管发射极限流电阻过小也会损坏开关管。
这种情况一般是在维修中误换电阻造成的，当限流电阻损
坏后，由于没有按图标值进行更换，造成开关管损坏。
检修时只更换开关管，没有对限流电阻进行检查，结果导致开关管连续损坏。
推动开关管工作的激励脉冲要求其波形及幅度符
合要求，才能开关管正常进入饱和、截止状态。
如果激励电路工作不正常，就会因激励不足而导致开关管进入放大区的时间过长，使开关管损耗过大而损坏。
开关管散热效果差同样会损坏开关管：如果使用绝缘片不符合要求，更换开关管后应采用专用散热绝缘片或云母片，并在外壳与散热板之间涂一层硅脂。
切忌用胶片作散热绝缘片，会造成开关管或电源厚膜块与散热板热阻过大，温升过高，耐压性能降低而损坏。
更换开关管时应注意质量问题，同时还应注意功率参数等要求，否则新换的开关管很容易损坏，以致扩大故障、增加维修难度。
开关管本身不能修复，一旦损坏，只有更换新管。
所以，检修的重点是判断开关管是否损坏，以及查清故障产生的部位，可按以下方法进行判断和检修。
根据开关管损坏过程（时间）判断：开关管损坏过程是判断开关管损坏类型的重要依据。
如果通电即损
坏，多为过压击穿；如果通电后经过较长时间才损坏，多为过流损坏或损耗过大损坏。
根据相关元件的损坏情况判断：相关元件是指电源部分的大功率管、开关变压器等大功率元件。
检修时，可借助放大镜观察这些元器件是否变色、变形、焊点是否有裂纹等。
若某元件出现上述现象，则可判断开关管损坏是由于该元件不良造成。
根据开关管集电极和基极电压波形判断故障：正常情况下，用示波器观察开关管c极电压波形、b极电压波形。
观察时，若开关管尖峰脉冲吸收电路失效，其c极脉冲幅度将明显升高。
若开关管基极回路脉冲形成电容失效，则开关管b极脉冲为三角形。
若观察到开关管c极电压波形幅度不足，或根本没有脉冲波形，则判断正反馈或激励电路有故障。
根据关键测试点的参数判断故障：用万用表检测300V滤波电容两端电压，该电压是市电经整流滤波后得到的，过高说明输入电压有问题；过低（低于230V），说明+300V滤波电容可能失效或整流管损坏，另外，与整流管并联的抗浪涌电容不良也会使输出电压过低。
用万用表检测开关管c极（或D极）电流。
大屏幕彩电（25～34英寸）该处电流一般在300～400mA，若电流太大，说明电源负载存在短路。
在具体区分是哪一路负载短路时，可分别断开开关电源的行、场、音频供电，然后进行测量。
根据电压表指示判断故障：在确定开关管（或厚膜块）已损坏，并测得开关电源300V直流电压正常的前提下，为查找故障部位及元件，可换上新开关管（或厚膜块），并在开关变压器接300V直流电路中串接一只500mA保险管（25～34英寸彩电），在+B端对地接一只电压表（万用表）。
开机，观察电压数值，结合检查保险丝是否完好及开关管的温度变化等情况，判断原开关管损坏的原因与故障元件。
电压表读数正常，且管壳温度、电流均正常。
说明原开关管可能是输入电压瞬时过高或输入回路存在故障。
应检查输入回路各元件焊点有无裂纹，必要时对变压器及相关元件焊点补焊一遍。
电压表指示基本正常，但开关管（或厚膜块）温升较高。
说明原开关管本身损耗过大或正反馈激励不足，以致过流而损坏。
在开关电源各输出端再串接电流表来鉴别是哪一路负载偏重，然后对该路相关元件
进行检查。
检查时，对于可疑元件如电阻、电容、二极管、三极管等，可采用替换法，以便迅速找到故障点。
电压表指示偏高。
此时会发生以下两种情况：一是保险丝熔断，但开关管完好，说明原管系严重过流损坏，故障在行、场主要负载电路；另一种是保险丝和开关管均完好，说明原管过流，时间一长就会损坏开关管，故障在稳压回路。
电压表无指示，但开关管温升很快。
可在保险管位置串接毫安表，若电流只有十几毫安，且不断上升，说明开关管工作在放大状态，应重点检查开关管基极反馈电路，开关变压器次级输出电压整流二极管等是否存在故障。
