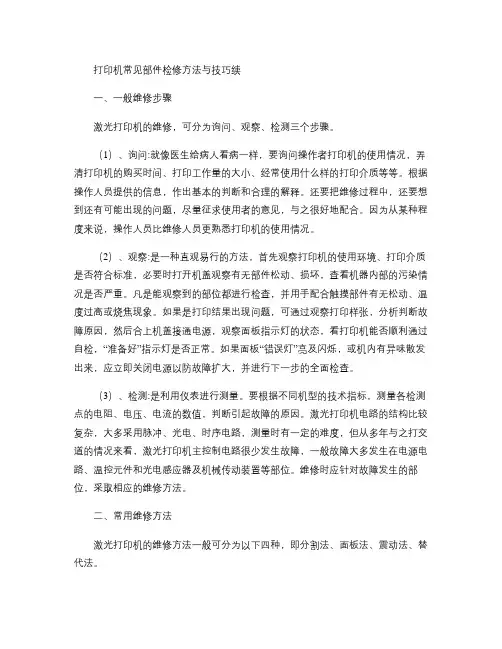

一、一般维修步骤

激光打印机的维修，可分为询问、观察、检测三个步骤。

（1）、询问:就像医生给病人看病一样，要询问操作者打印机的使用情况，弄清打印机的购买时间、打印工作量的大小、经常使用什么样的打印介质等等。根据操作人员提供的信息，作出基本的判断和合理的解释。还要把维修过程中，还要想到还有可能出现的问题，尽量征求使用者的意见，与之很好地配合。因为从某种程度来说，操作人员比维修人员更熟悉打印机的使用情况。

（2）、观察:是一种直观易行的方法，首先观察打印机的使用环境、打印介质是否符合标准，必要时打开机盖观察有无部件松动、损坏，查看机器内部的

污染情况是否严重。凡是能观察到的部位都进行检查，并用手配合触摸部件有无松动、温度过高或烧焦现象。如果是打印结果出现问题，可通过观察打印样张，分析判断故障原因，然后合上机盖接通电源，观察面板指示灯的状态，看打印机能否顺利通过自检，“准备好”指示灯是否正常。如果面板“错误灯”亮及闪烁，或机内有异味散发出来，应立即关闭电源以防故障扩大，并进行下一步的全面检查。

（3）、检测:是利用仪表进行测量。要根据不同机型的技术指标，测量各检测点的电阻、电压、电流的数值，判断引起故障的原因。激光打印机电路的结

构比较复杂，大多采用脉冲、光电、时序电路，测量时有一定的难度，但从多年与之打交道的情况来看，激光打印机主控制电路很少发生故障，一般故障大多发生在电源电路、温控元件和光电感应器及机械传动装置等部位。维修时应针对故障发生的部位，采取相应的维修方法。

二、常用维修方法

激光打印机的维修方法一般可分为以下四种，即分割法、面板法、震动法、替代法。

（1）分割法:前面我们讲到激光打印机是集激光、电子、光学、机械于一体的设备，通过分析故障现象，可以采取“分割”的手段进行故障的判断与维修。首先，分析引起故障发生的原因是在哪一部分，如果是发生在光学或机械部分，就可以排除其他部分，集中精力于故障发生的部分。这就是通常所称的分割法。

（2）面板法:面板法是一种比较直观的方法，它是利用打印机面板指示灯的状态，或显示窗中显示出的代码信息，采取相应的方法排除故障。面板所反映

出的代码，是由打印机控制系统检测并提供的信息，当然，并不是所有的“报错”信息都百分之百地正确，有一些故障，是由其他故障的连锁反应引起的，但这对于有经验的维修人员十分有利。如有的惠普4VC型打印机在显示“16 TONER LOW（表示碳粉将用完）”，同时显示“40 ERROR（表示计算机与打印机波特率不同或计算机驱动程度、打印机接口板电路问题）”，但不影响打印机的正常工作。而“40 ERROR”是由前面代码的连锁原因引起的，清除“16TONER LOW”信息后，“40 ERROR”也就同时消失了。所以正确理解面板信息的含义是十分必要的

四、步进电机的检修

打印机步进电机的制造精度较高，其故障主要表现为不进纸。判断该类电机是否损坏，可采用以下方法。

(1)根据步进电机上所标注的阻值测量其电阻。步进电机分为两个绕组，两个绕组的结构形式完全相同，每个绕组的中心端对另两端电阻对称相等，且与标注阻值相符，不同电机引线的排列顺序有所不同。

测量时可先用万用表将引线分为两组(各引线相通的为一组)，再用测电阻的方法找出每一组的中心抽头端，中心端应对其他两端等电阻且与标注电阻值相符。若阻值不对称或与标注电阻值不同，则电机可能已损坏。

(2)用步进电机上所标注的电源电压(或电路中电机的工作电压)进行试验。若电机上无标注，开始可用较低电压，然后逐渐升高电压来试验。电源的一端(正、负极均可)接某一绕组的中心端，电源的另一端交替碰触该绕组的其他两端(注意碰触时间不宜太长)，此时步进电机应一步步转动，且每步应同样有力，否则说明电机已损坏。检测时应注意，若步进电机绕组有严重短路时切勿试验，否则会烧坏电源。

(3)有的步进电机具有两个相同的绕组，但无中心抽头端。测量时可先测两绕组电阻值是否相等，并应与电机标注相符，然后再用电源试验。试验时将电源两极交替碰触每一绕组的两端，此时步进电机应步步转动，且步步同样有力，否则电机已损坏。应该指出的是，步进电机损坏时，应同时检查步进电机驱动电路是否损坏。

五、接口电路的快速检修方法

若打印机能打印，但打印不出指定内容，出现“@@@@@……”或其他字符，进行自检打印也出现类似故障时，则大多是由于接口电路损坏。打印机的接口电路属于数字电路，判断其是否损坏，可采用集成电路检测仪进行检测。由于接口芯片的型号大致相仿，也可采用代换法进行检修，如代换后能正常工作，则说明接口芯片已损坏。新型打印机的接口芯片大多不是采用直接焊接方式，而是采用集成电路插座进行安装，故代换起来不是太难。对于老式打印机安装集成电路时，可加焊一个集成电路插座，这样将方便维修。

六、喷墨头清洗系统故障

正常情况下，喷墨打印机开机后喷墨头在字车带动下，移动到喷头清洗单元执行自动清洗喷头程序，喷墨头清洗系统中的吸墨机构开始对喷头进行吸墨、清洗，清洗结束后，喷头被喷头架上的密封橡胶件密封住，以保证喷墨头的清洁。当喷墨头清洗系统出现故障时，喷头在清洗过程中出错。此时可进行以下处理：

1．喷墨头清洗系统中的某些部件损坏，如密封橡胶件老化等。应更换损坏的元件。

2．主控电路板故障。必须根据检查情况确定更换还是修理主控电路板。

3．走纸电机运转异常。由于喷墨头中的清洗单元的驱动是通过走纸电机来传递动力的，当该电机出现故障时，喷墨头清洗系统自然受到影响。检查并修理走纸电机。必要时应更换该电机。

4．字车电机驱动部分有故障。由于字车返回左端(有的打印机是在右端)初始位置后，才能使走纸电机由驱动走纸机构转向驱动喷墨头清洗系统和自动送纸器等，当字车电机驱动出现故障时，字车就不能正常移动到喷头清洗单元处执行清洗程序。检查并修理字车电机及其驱动电路。

七、打印头清洁密闭装置的检修

打印头清洁密闭装置是打印头的一个重要器件，特别是分离打印头的清洁密闭装置较为复杂。整个装置安装在打印头运动滑轨的最左端，即打印头的保护位置或初始位置，该装置由刮片、擦拭器、带抽吸器的护罩三部分组成。该装置主要完成“刮、擦、罩、吸”四个动作，从而对打印头进行维护，保证其正常工作。

在该装置中，“刮、擦”装置结构较简单，不易出现故障，最多也是橡胶制品损坏而已，可拆下不用，对打印效果并无太大影响。

“罩”即护罩；其功能是在打印机不使用时，对打印头进行良好的密闭，保证喷墨口具有一定的湿润度，防止喷嘴干涸堵塞。其常见故障是密闭不严，引起该故障的原因主要有两点：一是护罩变形。该护罩具有一定的弹性，轻微变形尚不致引起密闭不严，如变形严重或表面沾有大块杂质，则会造成密闭不严；二是护罩动作不到位。该护罩在工作过程中，在径向和轴向上都有一个活动范围，以便于与打印头的运动相协调，当护罩活动受到限制时，就无法对位于初始位置的打印头进行准确的密闭。以上两种故障都可直接观察到，只需进行调整或更换配件即可。

“吸”即抽吸器，其功能是在打印机开机、更换了墨盒或更换了打印头时，抽吸出打印头内半干涸的墨水和供墨系统中的气体，使打印头内充满新鲜墨水，以保证正常打印。抽吸器的常见故障有两个：一是吸墨管破损或脱落；二是吸墨口堵塞。两者都将使墨泵产生的负压不能作用到打印头，使打印头无法清洗。实际检修中发现，吸墨口堵塞的故障较为常见，该故障大多是由于吸墨口下端的海绵体堵塞，发现故障后，更换海绵体即可。

八、墨水盒的检修

墨水盒的常见故障表现为不出墨水或字迹偏淡。其原因是由于墨水盒工作温度较高，墨水干涸，或者操作者向墨水盒中灌注了不同型号的墨水，不同型号的墨水产生了交互反应。对于墨水盒故障，必须清洗墨水盒，并更换新墨水。

另外，每安装一个新的墨水盒必须清洗一下打印头，新墨水盒不要放在日光直射及灰尘较多的地方，贮存温度应为10℃-35℃，以避免墨水冻结及发生变化。由于喷墨打印机喷嘴越小，分辨率越高，同时，喷嘴越小，对墨水质量的要求越高，因此应尽量使用厂家提供的墨水，切忌选择劣质墨水。
