三运放差分放大电路
三运放差分放大电路
三运放差分放大电路

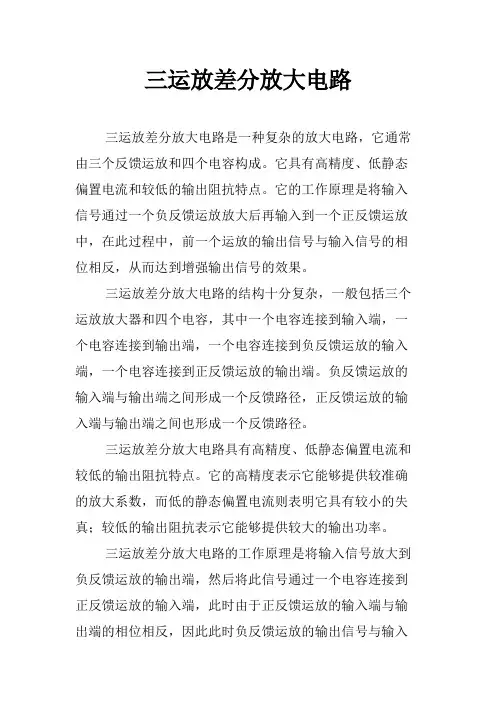

三运放差分放大电路是一种复杂的放大电路，它通常由三个反馈运放和四个电容构成。
它具有高精度、低静态偏置电流和较低的输出阻抗特点。
它的工作原理是将输入信号通过一个负反馈运放放大后再输入到一个正反馈运放中，在此过程中，前一个运放的输出信号与输入信号的相位相反，从而达到增强输出信号的效果。
三运放差分放大电路的结构十分复杂，一般包括三个运放放大器和四个电容，其中一个电容连接到输入端，一个电容连接到输出端，一个电容连接到负反馈运放的输入端，一个电容连接到正反馈运放的输出端。
负反馈运放的输入端与输出端之间形成一个反馈路径，正反馈运放的输入端与输出端之间也形成一个反馈路径。
三运放差分放大电路具有高精度、低静态偏置电流和较低的输出阻抗特点。
它的高精度表示它能够提供较准确的放大系数，而低的静态偏置电流则表明它具有较小的失真；较低的输出阻抗表示它能够提供较大的输出功率。
三运放差分放大电路的工作原理是将输入信号放大到负反馈运放的输出端，然后将此信号通过一个电容连接到正反馈运放的输入端，此时由于正反馈运放的输入端与输出端的相位相反，因此此时负反馈运放的输出信号与输入
信号的相位相反，从而使输出信号的幅度更大，从而达到放大的效果。
此外，三运放差分放大电路还具有低失真、低输入偏置电流、低输入阻抗和低输出噪声等优点，因此它也被广泛应用于输出功率要求较高的系统中，如高精度仪表放大器、输出功率放大器、高频稳定性参考电源等等。
总之，三运放差分放大电路是一种复杂的放大电路，具有高精度、低静态偏置电流和较低的输出阻抗特点，它的工作原理是将输入信号放大后再输入到一个正反馈运放中，从而达到增强输出信号的效果，由于其优越的性能，因此它已被广泛应用于各种高精度放大系统中。
差分放大电路和集成运算放大器
差分放大电路的应用
差分放大电路广泛应用于各种模拟电路中，如 音频信号处理、通信系统、测量仪器等。
在高速数字电路中，差分信号传输可以有效地 抑制电磁干扰（EMI），因此差分放大电路也 常用于高速数据采集和传输系统。
工业自动化领域
工业自动化领域对于高精度、高速的信号处理需求越来越大，差分放大 电路和集成运算放大器将在该领域发挥更大的作用，如运动控制系统、 过程控制系统等。
面临的挑战与机遇
技术创新
随着电子技术的不断发展，差分 放大电路和集成运算放大器需要 不断创新，以满足更高的性能要
求。
应用领域的多样化
随着应用领域的不断拓展，差分放 大电路和集成运算放大器的应用场 景将更加多样化，需要不断适应新 的应用需求。
应用比较
差分放大电路
差分放大电路适用于需要抑制共模信号和噪声的应用场合，如信号放大、差分信号传输、模拟电路中的减法器和 微分器等。
集成运算放大器
集成运算放大器适用于各种模拟信号处理和控制电路，如放大器、滤波器、比较器和振荡器等。
优缺点比较
差分放大电路
差分放大电路的优点在于其高共模抑制比和低噪声性能，能够有效地抑制共模信号和噪声，提高电路 的抗干扰能力。此外，差分放大电路还具有高输入阻抗和低输出阻抗的优点。然而，差分放大电路的 成本较高，体积也较大。
另外，由于差分放大电路具有低噪声和高共模 抑制比的特点，因此在高精度测量和自动控制 系统中也得到了广泛应用。
CHAPTER 02
集成运算放大器
集成运算放大器的基本概念
集成运算放大器（简称运放） 是一种高放大倍数的集成电路， 能够实现对微弱信号的放大和 处理。
差分放大电路介绍
输出电阻：分析差分放大电路的输出电阻，包括差分输出电阻和共模输出电阻。
3
增益：分析差分放大电路的增益，包括差分增益和共模增益。
4
差分放大电路的动态分析
01
差分放大电路的输入输出关系
03
差分放大电路的稳定性分析
02
差分放大电路的频率响应
04
差分放大电路的噪声分析
3
差分放大电路的设计与优化
差分放大电路的设计原则
电源保护：通过差分放大电路实现电源的过压、欠压、过流等保护功能
电源转换：通过差分放大电路实现电源的转换，如DC-DC、AC-DC等
电流检测：通过差分放大电路检测电流，实现电源的稳定输出
差分放大电路在其他领域的应用
01
医疗设备：用于心电图、脑电图等生物信号的放大和处理
03
工业控制：用于传感器信号的放大和处理，实现精确控制
差分放大电路的优化方法
提高共模抑制比：通过调整电路参数，提高差分放大电路对共模信号的抑制能力。
01
02
03
04
降低噪声：通过优化电路布局和元器件选择，降低电路噪声，提高信号信噪比。
提高带宽：通过调整电路参数，提高差分放大电路的带宽，以满足高速信号处理的需求。
降低功耗：通过优化电路设计，降低差分放大电路的功耗，提高电路的能效比。
02
放大级：差分放大电路的核心部分，负责将输入信号进行放大
03
反馈网络：差分放大电路的反馈部分，用于稳定电路的增益和频率响应
04
输出级：差分放大电路的输出端，通常输出放大后的信号
差分放大电路的静态分析
静态工作点：确定差分放大电路的静态工作点，包括输入电压、输出电压、电流等参数。
《差分放大电路》课件
电源稳定性测 试：测量差分 放大电路的电 源稳定性，确 保其符合设计
要求
差分放大电路的调试与测试实例
测试目的：验证差分放大电路的性 能和稳定性
测试项目：输入信号、输出信号、 增益、相位、噪声等
添加标题
添加标题
添加标题
添加标题
测试方法：使用示波器、信号发生 器等仪器进行测试
测试结果分析：根据测试结果，分 析电路的性能和稳定性，找出存在 的问题并解决。
应用案例1：在 数字音频处理 中的应用，提
高音质
应用案例2：在 数字图像处理 中的应用，提 高图像清晰度
应用案例3：在 数字通信中的 应用，提高通
信质量
应用案例4：在 数字信号处理 中的其他应用， 如信号滤波、
信号放大等
差分放大电路在其他领域中的应用案例
音频信号处理：用于音频信号的放大和滤 波
医疗设备：用于医疗设备的信号放大和滤 波
添加标题
添加标题
添加标题
添加标题
差分放大电路的主要特点是具有较 高的共模抑制比和较低的噪声。
差分放大电路的基本结构包括输入 级、中间级和输出级。
差分放大电路的特点
输入信号为 差模信号
具有较高的 共模抑制比
输出信号为 差模信号
具有较高的 增益和带宽
差分放大电路的应用
信号处理：用于处理模拟信号，如 音频、视频等
稳定性优化：通过优化电路参数，提高电路的稳定性，如调整反馈系数、调整电路参数等。
差分放大电路的设计方法
差分放大电路的设计原则
输入阻抗匹配：确保输 入信号不受干扰
输出阻抗匹配：保证输 出信号的稳定性
共模抑制比：提高电路 的抗干扰能力
带宽：满足信号处理需 求
三运放差分放大电路
三运放仪表放大线路设计（2010－5－12更新）
最近看到许多朋友在做一些小信号的放大，例如感应器的信号采集
这里仅仅提供一个设计方法和思路，在实际应用当考虑电源的杂讯以及一些Bypass的电容例如在LM324电源接一些100uF ,0.01uF 的电容，这些电容尽量靠近LM324
当然如果不是局限LM324的应用，市面上有许多这样兜售的零件例如TI的INA122，INA154 ADI的AD620，AD628等等，而且频带宽和噪声系数都很好
这些运放在放大的时候单级尽量不要超过40dB（100倍），避免噪声过大
这里设计的是理论值而已
举例设计:
设计一个仪表放大器其增益可以在1V/V<A<1000V/V 范围内变化
设计一个微调可以优化CMRR
1，将一颗100K的可变电阻串入替代RG串入线路中，并串入一颗R4，避免串入的可调＝0 有余A1>1V/V ,为了允许A能一直降到1V/V要求A2<1V/V. 任意选定A2＝R2/R1＝0.5V/V 并设置R1＝100K
R2＝49.9K精度1％，根据上面公式A1必须从2V/V到2000V/V内可以变动。
在这个极值上有
2＝1＋2R3/(R4+100K) 和2000＝1＋2R3/(R4+0). 以上求得R4＝50欧姆，R3=50K ，精度1％
2，CMRR将接地的49.9K电阻，裁成R6.R7（可变）R6=47.5K，R7=5K
LM324 采用双电源，单信号输入，放大100倍
采用OP07之双电源，单信号输入，100倍
采用Lm324之单电源，单输入信号设计参考（输入信号切不可为零）
#运算放大器。
差分放大电路
03 差分放大电路的分类
电压反馈型差分放大电路
电压反馈型差分放大电路通过电 压负反馈来减小输出电压的幅度，
从而减小了电路的增益。
电压反馈型差分放大电路通常具 有较低的输入阻抗和较高的输出 阻抗，适用于电流驱动能力较弱
的电路。
电压反馈型差分放大电路的优点 是稳定性好，噪声低，适用于信
号源内阻较高的应用场景。
电流反馈型差分放大电路
1
电流反馈型差分放大电路通过电流负反馈来减小 输出电流的幅度，从而减小了电路的增益。
2
电流反馈型差分放大电路通常具有较高的输入阻 抗和较低的输出阻抗，适用于电流驱动能力较强 的电路。
3
电流反馈型差分放大电路的优点是带宽较宽，响 应速度较快，适用于信号源内阻较低的应用场景。
缓冲和驱动
差分放大电路可以作为缓冲器和 驱动器，用于驱动后级电路或传 输线路，提高信号的驱动能力和 传输稳定性。
比较器
差分放大电路可以作为比较器， 用于比较两个电压或电流的大小 关系，常用于触发器、寄存器等 数字逻辑电路中。
在传感器信号处理中的应用
温度传感器信号处理
差分放大电路可以用于放大温度传感器的输 出信号，将微弱的温度变化转换为电信号， 便于后续处理和测量。
差分放大电路的特点
高增益
抑制共模干扰
差分放大电路具有很高的增益，通常在 100dB以上，因此能够将微弱的差分信号 放大到足够大的幅度。
由于差分放大电路只对两个输入信号的差 值进行放大，因此它能够有效地抑制共模 干扰，提高信号的信噪比。
宽频带
差分放大电路汇总课件
05
差分放大电路的优化设计
采用斩波技术改善性能
斩波技术概述
斩波技术是一种用于改善差分放 大电路性能的策略。通过周期性 地开关输入或输出信号，斩波器 可以消除信号中的直流分量，从
而提高电路的性能。
斩波电路设计
斩波电路通常由一个开关和一个 存储元件组成。开关用于在斩波 周期内切换信号的通路，而存储 元件则用于存储电荷，以实现斩
放大倍数和频率响应
差分放大电路的放大倍数等于两个放 大器增益的乘积，通常在100到 1000倍之间。
频率响应是指电路对不同频率信号的 放大能力。差分放大电路具有较宽的 频带，适用于高速电子设备。
02
差分放大电路的类型
直接耦合型
直接耦合型差分放大电路是最基本的差分放大电路，它通过直接将两个 晶体管的发射极连接在一起实现差分放大。这种类型的电路通常用于低 频信号的放大。
计算机辅助分析法
计算机辅助分析法是一种高效的分析方法，用于分析复杂差分放大电路的性能。该方法通过使用计算机软件对差分放大电路 进行建模和仿真，可以快速得到电路的性能指标和动态响应。
在计算机辅助分析法中，通常使用SPICE（Simulation Program with Integrated Circuit Emphasis）等电路仿真软件对差 分放大电路进行建模和仿真。通过在软件中输入电路元件的参数和连接方式，可以模拟电路的运行过程并得到各项性能指标 。这种方法适用于复杂差分放大电路的分析，具有高效、准确的特点。
多级差分放大电路概述
多级差分放大电路是一种用于扩展差分放大电路带宽的策 略。通过将多个差分放大级联在一起，可以显著提高差分 放大电路的带宽。
多级差分放大电路设计
多级差分放大电路的设计重点在于各级之间的匹配和信号 的隔离。为了实现良好的匹配和隔离效果，通常需要采用 一些特殊的电路元件和设计技巧。
差分运算放大器电路
差分运算放大器电路差分运算放大器（Differential Amplifier）是一种用于放大差分信号的电路。
它是运算放大器（Operational Amplifier）的一种特殊形式，常被用于测量和增强微弱的差分输入信号。
差分运算放大器的电路结构由两个输入端口和一个输出端口组成。
两个输入端口分别连接到两个输入电阻上，并与负反馈网络相连。
输出端口则连接到负载电阻上。
差分运算放大器的主要功能是放大差分信号，并抑制共模信号。
差分信号是通过将一个信号与另一个信号相减来获得的。
例如，当两个输入信号分别为Vin+和Vin-时，差分信号为Vd = Vin+ - Vin-。
差分运算放大器的工作原理如下：1.输入端口：差分运算放大器的输入端口由Vin+和Vin-两个输入引脚组成。
通常情况下，Vin+被作为非反相输入端口，Vin-则被作为反相输入端口。
这意味着，当Vin+上升时，输出电压Vout下降，反之亦然。
2.反馈网络：差分运算放大器的反馈网络通常由电阻和电容组成，用于实现负反馈。
负反馈可以使差分运算放大器的增益和频率响应更加稳定，并提高放大器的线性度。
3.输出端口：差分运算放大器的输出端口由Vout引脚组成。
输出电压Vout的幅度和极性取决于输入信号Vin+和Vin-之间的差异。
差分运算放大器的放大倍数可以通过改变反馈网络中的电阻值来调整。
通常情况下，差分运算放大器的放大倍数很高，达到数百甚至数千倍。
这使得差分运算放大器成为测量微弱差分信号和抑制共模噪声的理想选择。
差分运算放大器的主要优点包括：1.高放大倍数：差分运算放大器有很高的开环增益，可以有效地放大微弱的差分信号。
2.抑制共模信号：差分运算放大器通过差分输入和负反馈，能够有效地抑制共模噪声。
共模信号是同时施加于两个输入端口的噪声，如果没有差分放大器进行抑制，它可能会严重干扰信号。
3.精确性：差分运算放大器可以提供高精度的放大，并且具有很低的失调电压和失调电流。
运放差分放大电路
运放差分放大电路运放差分放大电路介绍1.什么是运放差分放大电路运放差分放大电路是一种使用两个晶体管和外加电路来执行差分放大的电路。
运放差分放大电路的出现使得信号的动态范围和质量得以改善，可以明显改善噪声比，提高放大器的灵敏度和频率响应能力，减少强过载时的失真，抑制再补偿机制和负反馈机制，实现低噪声放大技术。
2.运放差分放大电路的作用运放差分放大电路可用来实现信号的采样、放大、转换和过滤，将电路设计进一步复杂化，从而实现丰富的功能。
它可以实现精确的放大和调制，以及剔除轨迹偏移、噪声、抗干扰能力，改善信号的稳定性和可靠性，从而实现高音质，低噪声的效果。
3.运放差分放大电路的组成运放差分放大电路由输入运放、负反馈电路、多种滤波电路、前置放大电路等多种电路构成，主要完成将输入信号放大并稳定输出的功能。
4.运放差分放大电路的优点(1)放大器的灵敏度高，频率的响应能力强，可以很好的回收信号的动态范围；(2)噪声比明显改善，失真小，以及负反馈机制的抑制；(3)可以减少偏移，改善信号的稳定性和可靠性；(4)最重要的是其组件是经济而便利的，具有可靠性和低故障率等优点。
5.运放差分放大电路的应用运放差分放大电路在很多领域中得到了广泛的应用，其主要应用领域包括有：(1)广播和视频业：差分放大电路可以改善广播和视频质量，使发射电视信号更加稳定；(2)通信领域：差分放大电路可以提高传输和解调信号的稳定性，质量和频率响应能力；(3)电脑和消费电子领域：可以有效的抑制信号失真，并提供较低的噪声比，有效的抑制和抵消偶发的轨迹偏移；(4)汽车电子领域：汽车的仪表、计算机系统等均采用了差分放大电路，可以有效的抑制噪声、跳变和瞬时干扰；(5)测量仪器：差分放大电路在各种测量仪器中得到了广泛应用，能有效的改善信号质量，提高测量仪器的可靠性。
运算放大器差分放大电路
运算放大器差分放大电路
运算放大器差分放大电路指的是使用运算放大器（Op Amp）实现差分放大的电路。
在差分放大器中，信号会在输入级别被放大，但在输出之前会进行相位反转，因此所得到的输出值是输入信号的差值，即其中一个输入信号与另一个输入信号的差值。
差分放大器通常用于取样、保持进行差分放大的信号，以便对其进行进一步的处理。
在很多应用中，差分放大器用于测量两个不同信号之间的差异，比如测量温度差异或测量声音强度差异。
差分放大电路的一般设计如下：
其中，VSIN1和VSIN2是分别连接到差分放大器的两个输入端的信号源，R1、R2、R3和R4是用于实现放大增益的电阻，VOUT是差分放大器的输出，RL是用于连接到输出端的负载电阻。
在差分放大器电路中，R1和R2连接到运算放大器的反馈回路，使得输出与反馈端起到持平作用，因此差分放大器的输出与差异信号的放大比率为：
$$\frac{R2}{R1}*\frac{R4}{R3}$$。
当输入信号VSIN1和VSIN2之间没有差异时，输出电压为零。
如果有一个信号比另一个信号高，则会在输出电压端产生一个差异值。
差分放大器具有高输入阻抗和低输出阻抗，因此它可以将两个信号源之间的电压差放大到较高的电平，从而提高系统的信噪比（SNR）。
由于其高精度和低噪声等优点，差分放大器常用于测量、控制、信号处理以及医疗和科学领域的应用中。
三运放差分放大电路
三运放差分放大电路时间：2009-07-26 21:23:25 来源：资料室作者：三运放差分电路如图所示的同相并联三运放结构，这种结构可以较好地满足上面三条要求。
放大器的第I级主要用来提高整个放大电路的输入阻抗。
第II级采用差动电路用以提高共模抑制比。
图三运放差分放大电路电路中输入级由A3、A4两个同相输入运算放大器电路并联，再与A5差分输入串联的三运放差动放大电路构成，其中A1、A2是增加电路的输入阻抗。
电路优点：差模信号按差模增益放大，远高于共模成分（噪声）；决定增益的电阻（R1、Rp、R3）理论上对共模抑制比Kcmr没有影响，因此电阻的误差不重要。
三运放差分放大电路特点：1)高输入阻抗。
被提取的信号是不稳定的高内阻源的微弱信号，为了减少信号源内阻的影响，必须提高放大器输入阻抗。
一般情况下，信号源的内阻为100kΩ，则放大器的输入阻抗应大于1MΩ。
2)高共模抑制比CMRR。
信号工频干扰以及所测量的参数以外的作用的干扰，一般为共模干扰，前置级须采用CMRR高的差动放大形式，能减少共模干扰向差模干扰转化。
3)低噪声、低漂移。
主要作用是对信号源的影响小，拾取信号的能力强，以及能够使输出稳定。
电路对共模输入信号没有放大作用，共模电压增益接近于零。
这不仅与实际的共模输入有关，而且也与A3和A4的失调电压和漂移有关。
如果A3和A4有相等的漂移速率，且向同一方向漂移，那么漂移就作为共模信号出现，没有被放大，还能被第二级抑制。
这样对于A3和A4的漂移要求就会降低。
A3和A4前置放大级的差模增益要做得尽可能高，相比之下，第二级（A5）的漂移和共模误差就可以忽略，对放大器的要求就可以大大降低。
当R3=R4，R5=R6时，两级的总增益为两个差模增益的乘积，即：Avd=(（Rp+2R1）/Rp)(R6/R4)由此可知，上述电路具有输入阻抗高，共模抑制比高等优点，可作为通用仪用放大器使用。
运放差分放大电路计算公式
运放差分放大电路计算公式运放差分放大电路是一种常见的电路结构，它广泛应用于各种电子设备中。
在设计和分析这种电路时，我们需要用到一些计算公式。
本文将介绍运放差分放大电路的基本原理和计算公式，并给出一些实例说明。
一、运放差分放大电路原理运放差分放大电路是由两个输入端和一个输出端组成的电路，其中一个输入端为正极，另一个输入端为负极。
当两个输入端的电压不同时，输出端将产生一个放大的差分电压。
这种电路结构可以用来放大微弱的信号，提高信号的信噪比，从而增强信号的可靠性和可辨识性。
图1为运放差分放大电路的基本结构图：图1 运放差分放大电路结构图在这个电路中，运放是一个高增益、高输入阻抗、低输出阻抗的电子器件。
它的输入端和输出端都有一个虚地（ground）连接，这增强了电路的稳定性和可靠性。
输入端的两个电阻R1和R2构成了一个电压分压器，它们控制了输入信号的大小和方向。
输出端的电阻RL则是一个负载电阻，它控制了输出信号的大小和方向。
二、运放差分放大电路计算公式在设计和分析运放差分放大电路时，我们需要用到以下几个计算公式：1、差分放大倍数运放差分放大电路的放大倍数是输入电压与输出电压之比。
当输入电压为Vin1和Vin2时，输出电压为Vout，放大倍数为：A = Vout / (Vin1 - Vin2)2、共模抑制比共模抑制比是指当输入电压为共模信号时，输出电压与差分信号的比值。
共模信号是指两个输入端的电压同时变化的信号。
共模抑制比越大，电路的抗干扰能力越强。
共模抑制比的计算公式为： CMRR = 20log10(Vout / Vcm)其中，Vcm为共模电压。
3、输入阻抗输入阻抗是指电路对输入信号的阻抗大小。
输入阻抗越大，电路对外界信号的影响越小。
输入阻抗的计算公式为：Zin = (R1 + R2) / 24、输出阻抗输出阻抗是指电路对外界负载的阻抗大小。
三运放仪表放大器的放大倍数分析
三运放仪表放大器的放大倍数分析（仪表放大器）是一种非常特殊的精密差分电压（放大器），它的主要特点是采用差分输入、具有很高的输入阻抗和共模抑制比，能够有效放大在共模电压干扰下的（信号）。
本文简单分析一下三运放仪表放大器的放大倍数。
一、放大倍数理论分析三运放仪表放大器的电路结构如下图所示，可以将整个电路分为两级：第一级为两个同相比例运算电路，第二级为差分运算电路。
1、第一级电路分析根据运放的虚短可以得到：同时根据虚断可以得到流经（电阻）R1、R2、R3的（电流）近似相等，记为I。
易知此时可以得到因此，第一级电路的电压放大倍数值得注意的是，该放大倍数为差（模电）压放大倍数。
当输入信号为共模信号时，因此，流经电阻R3的电流此时两个运放相当于两个电压跟随器，因此其共模增益为1。
根据上述分析可以得到：（1）输入端的两个同相比例运算电路可以提高整个电路的输入阻抗；（2）差模增益可调，共模增益始终为1，提高差模增益可以提高共模抑制比。
2、第二级电路分析假设R4=R5、R6=R7，此时根据差分放大电路的放大倍数计算公式可以得到第二级电路的差模放大倍数因此该仪表放大器的差模放大倍数二、（仿真）分析令电阻R1=20kΩ，R2=R3=R4=R5=R6=R7=10 kΩ，在电路的两端输入频率为10Hz，直流分量为1V，峰峰值为200mV，相位相差180°的两路正弦信号。
根据上述理论分析可得，第一级电路的差模放大倍数为2，共模放大倍数为1；整个电路的放大倍数为2。
1、观察第一级电路的输入与输出波形，即（V2-V1）与（Vo2-Vo1）的波形，可以看出，第一级电路的放大倍数近似为2，符合上述理论计算。
2、观察第一级电路的单端输入输出波形，即V1与Vo1的波形，可以看出，输入共模信号为1V，输出共模信号仍为1V，共模增益为1，与理论分析相符。
3、观察整个电路的传递函数，可以看出，整个电路的放大倍数近似为2，符合理论计算，同时根据仿真结果也可以看出，仪表放大器具有很大的输入阻抗，其输出阻抗则很小。
三运放差分放大电路
三运放差分放大电路《三运放差分放大电路》是一种新型的放大电路，它具有较高的增益、较低的负反馈和较小的隔离度。
这种电路也可以实现较高的精度。
它可以用于各种应用领域，如消费电子产品、通信系统、音频系统等。
本文旨在介绍三运放差分放大电路的基本原理、优势和缺点，并分析其可能的应用。
1. 三运放差分放大电路的基本原理三运放差分放大电路（Differential Amplifier）是由三个运放或放大器组成的多路放大电路。
三个运放由两个输入端点（INP和INN）、一个输出端点（OUT）和一个电源端点（Vcc）组成，它们分别连接到输入和输出电路的一端。
其基本工作原理是：输入端点（INP）和输出端点（OUT）之间的电压差是由三个放大器之间的电流之差控制的。
然后，输入放大器把小电流转换为大电流，从而实现信号放大效果。
2. 三运放差分放大电路的优势三运放差分放大电路具有以下优势：（1）高增益：由于它采用多路放大器技术，因此可以获得较高的增益。
（2）低负反馈：由于采用多路放大技术，它可以实现更少的负反馈，从而更好的抑制失真。
（3）低隔离度：它可以抑制非同步信号的输入，从而获得较低的隔离度。
（4）高精度：它可以实现较高的精度，并能更好地抑制高频和谐波失真。
3. 三运放差分放大电路的缺点虽然三运放差分放大电路具有多项优点，但它也存在一些缺点：（1）低效率：由于采用多路放大技术，因此实现较低的效率。
（2）高成本：采用多路放大技术的成本较高，这会增加产品的成本。
（3）操作复杂：由于采用多路放大技术，因此它的操作比较复杂，需要花费更多的时间和精力来实现。
4. 三运放差分放大电路的应用三运放差分放大电路可以用于各种应用领域，如以下几种：（1）在消费电子产品中，可以用来实现音频处理，并且可以防止由非同步信号引起的失真。
（2）在通信系统中，它可以用来实现信号放大和抑制失真，从而提高信号传输效率。
（3）在音频系统中，它可以用来实现高质量的声音输出，并且可以防止由非同步信号引起的失真。
差分放大电路和差分输入运算放大电路
差分放大电路和差分输入运算放大电路差分放大电路和差分输入运算放大电路，听起来是不是有点绕口？别着急，慢慢说，咱们一个一个来。
你要知道，这两者其实都是在电路里用来放大信号的，但它们的工作原理、应用场景和结构都有些不同。
不过，别担心，咱们从头到尾聊一聊，保证你能明白个中奥妙。
差分放大电路，说白了，就是一种能够放大两个输入信号差值的电路。
比如你手里有两个信号，一个稍大，一个稍小，差分放大电路的任务就是把这俩信号的差值放大出来。
这就好像两个人吵架，一个说“我很忙”，另一个说“我也很忙”，差分放大电路的作用就是把这两个人的“忙”加大，最后谁更忙，放得更清楚。
这个“忙”只是个比喻，实际是处理电信号的“差异”。
而且啊，差分放大电路的厉害之处在于它能够很有效地抑制一些共模信号。
什么意思呢？就是如果两边的信号都受到外界干扰，它能“聪明”地只放大你关心的部分，而把干扰的部分给过滤掉。
这种特性，尤其在很多需要精准信号处理的场合，比如医疗仪器、精密测量等，简直是必不可少的神器。
再说说差分输入运算放大电路，这个名字听起来可能更复杂一点。
其实它也是基于差分放大原理的一种放大电路，但它在设计上加了一些额外的功能。
我们都知道，运算放大器（简称Opamp）是电子学中非常常见的一个元器件，它能够放大非常微弱的信号。
差分输入运算放大电路就是在运算放大器的基础上，做了差分输入的设计。
简单来说，它不仅能放大输入信号的差值，还能进行一些复杂的数学运算，比如加法、减法、积分和微分等。
你可以把它想象成一个“高级版”的差分放大电路，不仅能干“加法减法”，还可以进行一些“高阶操作”。
你可能会问，为什么我们要特别区分这两者呢？嗯，实际上它们的应用领域就差得远了。
差分放大电路一般用在那些要求非常精确的测量场合，比如测量电压、传感器信号的放大，或者用在噪声干扰较大的环境中。
比如说汽车里的电控系统，它就可能用到差分放大电路来处理车速传感器、温度传感器的数据，保证数据的准确性。
三运放仪表放大器失调计算
三运放仪表放大器失调计算三运放仪表放大器是一种常见的电子仪器，用于放大电压信号。
然而，由于制造过程中的一些因素，三运放仪表放大器可能会出现失调现象。
本文将讨论三运放仪表放大器失调的计算方法。
失调是指三运放仪表放大器输出信号与输入信号之间的偏差。
失调可以分为输入失调和输出失调两种情况。
输入失调是指三运放仪表放大器输入端与地之间的电压差异。
一般来说，输入失调是由于运放内部晶体管的参数不一致造成的。
为了计算输入失调，可以将输入端接地，测量输出信号，然后再将输入端与地连接，测量输出信号。
两次测量的输出信号之差即为输入失调。
输出失调是指三运放仪表放大器输出信号与预期输出信号之间的偏差。
输出失调通常是由于运放内部电路的非线性特性引起的。
为了计算输出失调，可以将输入信号设置为零，测量输出信号，然后将输入信号设置为一个已知值，再次测量输出信号。
两次测量的输出信号之差即为输出失调。
三运放仪表放大器失调的计算方法有两种常见的方式：差分法和平均法。
差分法是指通过测量两个差分输入之间的电压差来计算失调。
差分法的计算步骤如下：首先将输入端短路连接，测量输出信号，得到V1；然后将输入端与地连接，再次测量输出信号，得到V2。
失调可以通过下式计算得出：失调 = (V1 - V2) / 2平均法是指通过测量多个输入端之间的电压差的平均值来计算失调。
平均法的计算步骤如下：首先将每个输入端与地连接，测量输出信号，得到V1、V2、V3等；然后将输入端短路连接，再次测量输出信号，得到V0。
失调可以通过下式计算得出：失调 = (V1 + V2 + V3 + ...) / n - V0除了输入失调和输出失调外，还有一些其他的失调参数需要考虑，如共模失调、温漂等。
这些失调参数的计算方法与输入失调和输出失调类似，只是测量的对象不同。
三运放仪表放大器失调的计算是保证仪器精确度的重要一环。
通过准确计算失调参数，可以更好地了解仪器的性能，并进行相应的校准和调整，以确保仪器的准确度和稳定性。
运放差分放大电路详解
运放差分放大电路详解
运放差分放大电路是一种常用于信号放大和信号处理的电路。
它由差分放大器和运算放大器组成，常用于音频放大、仪器放大、传感器信号处理等应用中。
下面将对运放差分放大电路进行详细的解析。
差分放大器是运放差分放大电路的核心组成部分，它由两个输入端（非反相输入端和反相输入端）和一个输出端组成。
通过调节非反相输入端和反相输入端的电压，可以实现对输入信号的放大。
差分放大器的放大倍数可以通过调整反馈电阻值来控制。
运放差分放大电路的工作原理是利用运算放大器来实现对差分放大器的补偿。
运算放大器将输入信号经过放大后，与输入信号同相连接到差分放大器的反相输入端。
这样，运放差分放大电路就能够实现对输入信号的放大和处理。
在运放差分放大电路中，反馈电路起着重要的作用。
一般情况下，选择负反馈电路可以提高放大电路的稳定性和线性度。
通过调整反馈电阻和电容的数值，可以对运放差分放大电路的增益、频率特性、相位特性等进行调节。
运放差分放大电路还可以实现一些实用的功能。
例如，当差分放大器的两个输入端电压相等时，输出电压为零，即可以实现电压补偿功能。
另外，差分放大器还可以用于实现滤波器、积分器和微分器等信号处理功能。
总之，运放差分放大电路在电子技术领域中扮演着重要的角色。
它能够实现对输入信号的放大和处理，具有较高的稳定性和可靠性。
了解和掌握运放差分放大电路的工作原理和相关参数调节方法，对于设计和应用电子电路都具有重要的意义。
三运放差分放大电路计算
三运放差分放大电路计算差分放大电路是一种常用的放大电路，常用于增强直流耦合放大电路的增益、共模抑制能力和减小非线性失真等方面的性能。
差分放大电路由差模放大器和共模放大器组成，通过将输入信号平分到两个输入端口上，使得差模放大器仅放大差模信号，从而实现了高增益和高共模抑制比。
本篇文章将对差分放大电路的基本原理、差模放大器、共模放大器以及整体电路性能进行详细介绍。
差模放大器是差分放大电路的核心组成部分，它通过放大输入信号的差模部分实现了增益。
差模放大器由两个互补工作的晶体管组成，其中一个是NPN型，另一个是PNP型。
由于NPN型晶体管和PNP型晶体管具有不同的工作性质，因此可以有效地放大输入信号的差模部分。
为了更好地理解差模放大器的工作原理，我们可以将其看作是两个共发射放大电路的结合体。
在差模放大器中，输入信号通过两个输入端口进入两个共发射级电路，然后再通过输出端口输出。
在这个过程中，通过控制两个共发射级电路的工作点，可以实现对差模信号的放大。
与差模放大器相对应的是共模放大器。
共模放大器用于放大输入信号的共模部分，以增强整个差分放大电路的共模抑制能力。
共模放大器常采用共射放大电路或共基放大电路，在差分放大电路中起到平衡输入信号和抑制共模干扰的作用。
差分放大电路的整体性能不仅取决于差模放大器和共模放大器的性能，还受到其它因素的影响。
例如，电源的稳定性、晶体管参数的稳定性、电路布局的合理性等都会对差分放大电路的性能产生重要影响。
为了提高差分放大电路的性能，可以采取一些措施，例如增加反馈电路、改进晶体管参数的匹配性等。
另外，差分放大电路还可以应用于许多不同的领域。
例如，在音频放大器中，差分放大器可以实现对音频信号的高增益放大；在通信系统中，差分放大器可以实现对差分信号的放大和抑制共模噪声；在传感器信号处理中，差分放大器可以实现对微弱信号的放大和滤波。
总之，差分放大电路是一种常用且十分重要的放大电路。
通过合理设计和优化，可以实现高增益、高共模抑制比和低非线性失真的性能。
三运放差分放大电路
-----WORD 格式--可编辑--专业资料-------完整版学习资料分享----三运放差分放大电路放大器的第I 级主要用来提高整个放大电 路的输入阻抗，第II 级采用差动电路用以提高共模抑制比。
电路中输入级由A3、A4两个同相输入运算放大器电路并联，再与A5差分输入串联的三运放差动放大电路构成，其中A1、A2是增加电路的输入阻抗。
电路优点：差模信号按差模增益放大，远高于共模成分（噪声）；决定增益的电阻（R1、Rp 、R3）理论上对共模抑制比Kcmr 没有影响，因此电阻的误差不重要。
三运放差分放大电路特点：1)高输入阻抗。
被提取的信号是不稳定的高内阻源的微弱信号，为了减少信号源内阻的影响，必须提高放大器输入阻抗。
一般情况下，信号源的内阻为100kΩ，则放大器的输入阻抗应大于1MΩ。
2)高共模抑制比CMRR 。
信号工频干扰以及所测量的参数以外的作用的干扰，一般为共模干扰，前置级须采用CMRR 高的差动放大形式，能减少共模干扰向差模干扰转化。
3)低噪声、低漂移。
主要作用是对信号源的影响小，拾取信号的能力强，以及能够使输出稳定。
电路对共模输入信号没有放大作用，共模电压增益接近于零。
这不仅与实际的共模输入有关，而且也 与A3和A4的失调电压和漂移有关。
如果A3和A4有相等的漂移速率，且向同一方向漂移，那么漂移就作为共模信号出现，没有被放大，还能被第二级抑制。
这 样对于A3和A4的漂移要求就会降低。
A3和A4前置放大级的差模增益要做得尽可能高，相比之下，第二级（A5）的漂移和共模误差就可以忽略，对放大器的要求就可以大大降低。
当R3=R4，R5=R6时，两级的总增益为两个差模增益的乘积，即：Avd=(（Rp+2R1）/Rp)(R6/R4) 由此可知，上述电路具有输入阻抗高，共模抑制比高等优点，可作为通用仪用放大器使用。
三运放差分放大电路。
