《汽车构造》电子教案-机械转向系统教案章节：一、机械转向系统的概述教学目标：1. 了解机械转向系统的定义和作用。
2. 掌握机械转向系统的组成部分及工作原理。
教学内容：1. 机械转向系统的定义和作用：机械转向系统是汽车转向系统的一种，它通过机械连接实现转向操作，使汽车能够改变行驶方向。
2. 机械转向系统的组成部分：机械转向系统主要由转向操纵机构、转向器、转向传动机构等组成。
3. 机械转向系统的工作原理：转向操纵机构产生的转向力通过转向器放大，传递给转向传动机构，使车轮产生转向运动。
教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的定义和作用。
2. 教师通过图示和讲解，向学生介绍机械转向系统的组成部分。
3. 教师通过动画和实际操作演示，向学生讲解机械转向系统的工作原理。
教学评估：1. 教师可以通过提问方式检查学生对机械转向系统的定义和作用的理解。
2. 教师可以通过提问方式检查学生对机械转向系统的组成部分的记忆。
3. 教师可以通过实际操作演示，检查学生对机械转向系统工作原理的理解。
教案章节：二、机械转向系统的分类教学目标：1. 了解机械转向系统的分类及特点。
2. 掌握不同类型机械转向系统的组成和应用。
教学内容：1. 机械转向系统的分类：机械转向系统可分为两大类，一类是机械式转向系统，另一类是液压助力转向系统。
2. 机械式转向系统的特点：机械式转向系统结构简单，可靠性高，但转向助力较小，适用于小型车辆。
3. 液压助力转向系统的特点：液压助力转向系统具有较大的转向助力，适用于大型车辆和高速行驶。
教学活动：1. 教师通过图片和实物展示，向学生介绍机械转向系统的分类及特点。
2. 教师通过图示和讲解，向学生介绍不同类型机械转向系统的组成和应用。
教学评估：1. 教师可以通过提问方式检查学生对机械转向系统分类及特点的理解。
2. 教师可以通过提问方式检查学生对不同类型机械转向系统组成和应用的记忆。
教案章节：三、机械转向系统的组成部件教学目标：1. 了解机械转向系统各组成部件的功能。
转向系教案
转向系教案【课程名称】：转向系教案【课程目标】：1.理解转向系的作用和结构。
2.掌握转向系维修的基本流程。
3.学会分析和解决转向系常见问题。
转向系是指汽车驾驶员通过方向盘操作，使车辆转移方向的系列机械构造。
它是车辆的重要部件之一，负责控制车辆行驶方向，对车辆的安全、稳定和灵敏性有很大影响。
转向系由转向器、转向齿轮、转向杆、拉杆、悬挂总成等部件组成。
其中，转向器是转向系的核心部件，它能将驾驶员通过方向盘的旋转转化为轮胎的转向运动。
1.排除故障首先需要排除转向系统中各部件的故障。
在排查转向系故障时，应根据故障情况逐一检查转向器、转向齿轮、转向杆、拉杆、悬挂总成等部件。
2.更换故障部件如果发现转向系统中某个部件故障，需要及时更换。
在更换前，应先检查更换部件的型号是否正确，再按照规定的步骤进行更换。
3.调整转向角度在更换转向系统部件后，需要对转向角度进行调整。
转向角度就是方向盘转动一定角度时车轮的转动角度，应根据车辆制造商的要求进行调整，并进行相关的试车。
1.方向盘抖动方向盘抖动是常见的转向系统故障。
原因通常是由于前轮不平衡或轮胎花纹磨损不均匀，也可能是由于转向器或转向齿轮运转不平稳。
需要检查轮胎是否平衡，或检查转向器和转向齿轮是否处于正常状态。
2.转向不灵转向不灵指驾驶员通过方向盘的旋转，车辆不能按照预期转向。
原因可能是转向器或其他转向系统部件的损坏或磨损，也可能是由于转向油液不足或质量不佳。
需要逐一检查相关部件，修复或更换有问题的部件，同时对转向油进行更换。
3.异响转向系统发出噪音通常是由于转向器或转向齿轮损坏，或者转向杆连接部件发生松动等原因。
需要逐一检查相关部件，排查问题，及时更换有问题的部件，在更换前应先检查新部件的型号。
转向系统是车辆重要的部分，驾驶员的驾驶操作和变向时转向系统对车身的反应速度和机动灵活性会直接影响到整体行驶的稳定程度和安全性。
学生在学习本课程时需要理解的是转向系统的作用机理和结构、基本的维修流程以及常见故障的排查与解决。
第七章 汽车转向系统设计
马 天
力矩反算载荷，动力缸以前零件的计算载荷应取驾驶员作用在转向
飞
盘轮缘上的最大瞬时力（700N）。
29
二、齿轮齿条转向器的设计
汽
车
模数 压力角 齿数 螺旋角 材料
设
齿轮 2~3mm 20º
5~7
9º~15º 16MnCr5
计
15CrNi6
教
齿条 保证啮 12º~35º 保证齿 保证布 45，淬火
逆效率为
马
tg(0 ) tg 0
天
飞
➢导程角必须大于摩擦角，通常0 5°~10°。
18
二、传动比的变化特性
汽
车 转向系统的传动比
设
➢力传动比ip
计
•从轮胎接地面中心作用在两个转向轮上的合力2Fw与作用在
教
转向盘上的手力Fh之比
案
➢转向系角传动比 iω0
•转向盘角速度ωw与同侧转向节偏转角速度ωk之比
21
二、传动比的变化特性
汽 转向器角传动比的变化规律
车
➢由于转向传动机构角传动比近似为1，因此转向器的角传动比变化
设
规律就代表了转向系统传动比特性。
计
➢由于转向阻力矩与车轮偏转角度大致成正比变化，则
教
➢汽车低速急转弯行驶时，转向阻力矩大，应选用大些的转向器
案
角传动比；
➢汽车以较高车速转向行驶时，转向轮转角较小，转向阻力矩也
案
2．分类
➢机械转向系统
➢依靠驾驶员的手力转动转向盘
➢包括转向操纵机构、转向器、转向传动机构
马
天 ➢动力转向系统
飞
➢利用动力系统减轻驾驶员的手力
2
第一节 概述
《汽车悬架、转向与制动系统维修》课程标准
汽车运用与维修专业《汽车悬架、转向与制动系统维修》课程标准【课程名称】汽车悬架、转向与制动系统维修【适用专业】中等职业学校汽车运用与维修专业1．课程性质《汽车悬架、转向与制动系统维修》是中等职业学校汽车运用与维修专业的一门专业课程，使学生掌握汽车制动、悬架及转向系统维修必要的知识和基本技能，具有汽车底盘相应故障诊断与排除的能力，培养学生学习掌握相关专业知识的能力，培养学生科学、严谨的精神，为职业岗位提供高等技术应用型专门人才。
2．课程的设计思路该课程着眼于学生的终身学习与可持续性发展，关注学生素质,关注学生职业岗位能力的培养。
该课程是依据“汽车运输类专业工作任务与职业能力分析表”中的汽车运输类专业汽车制动、悬架及转向系统维修常识设置的。
其总体设计思路是，打破以知识传授为主要特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，并构建相关理论知识，发展职业能力。
课程内容突出对学生职业能力的训练，理论知识的选取紧紧围绕工作任务的需要来进行，同时又充分考虑了中等职业教育对理论知识学习的需要，并融合了相关职业资格等级标准对知识、技能和态度的要求。
3．课程目标通过任务驱动型的项目教学活动，激发学生对本课程的学习兴趣。
掌握汽车制动、悬架及转向系统维修的内容，培养学生的创新精神、实践技能和创业能力，同时注重培养学生的认真负责的工作态度和一丝不苟的工作作风。
职业能力目标:1）掌握汽车汽车制动、悬架及转向系统作用、分类、结构和工作原理。
2）掌握汽车汽车制动、悬架及转向系统技术状况和故障的诊断与检修，能准确分析故障的原因。
3）掌握汽车汽车制动、悬架及转向系统各零部件常用的检修方法。
4）掌握汽车汽车制动、悬架及转向系统的故障诊断与排除方法。
5）了解常见汽车制动、悬架及转向系统诊断仪器和设备的使用方法。
4．课程内容和要求5．实施建议⑴教材编写1）以“工作任务”为主线设计教材，将本专业知识分解成若干任务进行学习。
汽车底盘教案
汽车底盘教案汽车底盘教案一、教学目标1、让学生掌握汽车底盘的基本构造和功能。
2、使学生了解汽车底盘的重要性及其对车辆性能的影响。
3、培养学生分析问题、解决问题的能力。
二、教学内容1、汽车底盘的基本组成及其功能。
2、汽车底盘的行驶系、转向系、制动系的工作原理及维护保养方法。
3、汽车底盘常见故障及排除方法。
三、教学步骤1、导入新课：介绍汽车底盘的基本概念、组成及功能，引导学生进入课程学习状态。
2、学习汽车底盘的基本组成及其功能：通过多媒体教学、实物展示等方式，让学生了解汽车底盘的各个组成部分及其功能。
3、讲解汽车底盘的行驶系、转向系、制动系的工作原理及维护保养方法：通过图示、实物演示、案例分析等方式，让学生了解汽车底盘各系统的基本工作原理及维护保养方法。
4、讲解汽车底盘常见故障及排除方法：通过案例分析、实践操作等方式，让学生了解汽车底盘常见故障的原因及排除方法。
四、教学重点难点1、汽车底盘的基本组成及其功能。
2、汽车底盘各系统的工作原理及维护保养方法。
3、汽车底盘常见故障的原因及排除方法。
五、教学方法1、多煤体教学：通过多媒体课件，展示汽车底盘的组成、工作原理及维护保养方法。
2、实物演示：通过实物演示，让学生更加直观地了解汽车底盘的各个组成部分及其功能。
3、案例分析：通过案例分析，让学生了解汽车底盘常见故障的原因及排除方法。
4、实践操作：通过实践操作，让学生掌握汽车底盘的维护保养方法。
六、教学评估1、课堂提问：针对课程中的知识点，提出相关问题，检查学生对知识的掌握情况。
2、课堂练习：布置与课程知识点相关的练习题，让学生通过实际操作，加深对知识的理解。
3、课后作业：布置与课程知识点相关的作业，让学生巩固所学知识，提高解决问题的能力。
七、教学反思1、反思教学方法是否合理有效，是否符合学生的认知特点和学习需求。
2、反思教学中是否存在不足之处，需要改进的地方有哪些。
3、反思如何更好地激发学生的学习兴趣和积极性，提高学习效果。

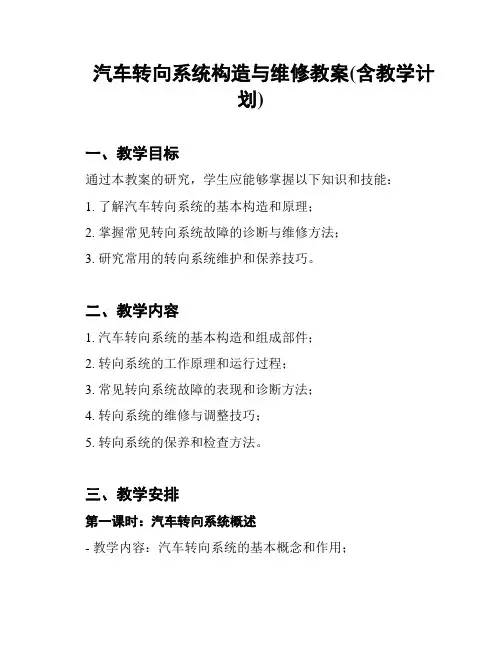

汽车转向系统构造与维修教案(含教学计划)
汽车转向系统构造与维修教案(含教学计划)一、教学目标通过本教案的研究，学生应能够掌握以下知识和技能：1. 了解汽车转向系统的基本构造和原理；2. 掌握常见转向系统故障的诊断与维修方法；3. 研究常用的转向系统维护和保养技巧。
二、教学内容1. 汽车转向系统的基本构造和组成部件；2. 转向系统的工作原理和运行过程；3. 常见转向系统故障的表现和诊断方法；4. 转向系统的维修与调整技巧；5. 转向系统的保养和检查方法。
三、教学安排第一课时：汽车转向系统概述- 教学内容：汽车转向系统的基本概念和作用；- 教学方法：讲解与示意图相结合，引导学生理解转向系统的基本构造和工作原理；- 研究要点：转向系统的组成部件、转向机构的作用。
第二课时：转向系统的工作原理- 教学内容：转向系统的工作原理和运行过程；- 教学方法：通过实例分析和示意图演示，引导学生掌握转向系统的工作原理；- 研究要点：转向机构的工作过程、转向系统的控制方式。
第三课时：常见转向系统故障的诊断- 教学内容：常见转向系统故障的表现和诊断方法；- 教学方法：案例分析和实操演示，教导学生如何准确诊断转向系统故障；- 研究要点：方向盘异响的原因分析、漏油的处理方法。
第四课时：转向系统的维修和调整- 教学内容：转向系统的维修与调整技巧；- 教学方法：实操演示和操作指导，让学生熟练掌握转向系统的维修和调整方法；- 研究要点：转向机构的拆装方法、方向盘对中的调整步骤。
第五课时：转向系统的保养和检查- 教学内容：转向系统的保养和检查方法；- 教学方法：实操演示和讲解，培养学生正确的转向系统保养意识；- 研究要点：转向油的更换周期、转向系统的定期检查项目。
四、教学评估1. 课堂练：通过随堂练，测试学生对于转向系统基本知识的掌握程度；2. 实操演示：在实际维修车辆时，对学生进行实操评估，检验其维修技能；3. 研究报告：学生需提交一份关于转向系统故障诊断和维修的研究报告，评估其综合能力。
高中物理车转弯教案
高中物理车转弯教案教学内容：车辆转弯的物理原理教学目标：1. 了解车辆转弯的物理原理及其影响因素2. 掌握车辆在转弯时受到的离心力和摩擦力的作用3. 能够解决与车辆转弯相关的物理问题教学重点和难点：重点：车辆在转弯时受到的离心力和摩擦力的作用难点：如何计算转弯时需要施加的力以保持平衡教学准备：1. PowerPoint或黑板2. 教学实验装置3. 实验材料：小车、绳索、小轮、转盘等教学过程：引入：通过一个生动的例子或视频展示，引起学生的兴趣，引导学生思考车辆转弯时为何会出现侧滑等现象。
知识讲解：介绍车辆在转弯时所受到的离心力和摩擦力的作用原理，引导学生理解这两种力的方向和作用关系。
实验演示：进行一些简单的实验演示，让学生亲自体验车辆在转弯时受到的力的强度和方向变化。
练习与解析：组织学生进行一些练习题，帮助学生进一步理解车辆在转弯中的物理原理，并引导学生如何解决与车辆转弯相关的物理问题。
课堂讨论：通过课堂讨论，激发学生思维，启发他们对车辆转弯问题的独立思考，促进知识的巩固和应用。
总结与反馈：通过总结，让学生归纳本节课所学内容，加深对车辆转弯物理原理的理解。
引导学生思考如何将所学知识应用到实际生活中。
拓展延伸：提供一些延伸阅读材料或实例，引导学生深入研究车辆转弯问题，拓展思维，提高学生的综合素质。
教学反思：对本次教学活动进行回顾和反思，总结得失，为下一堂课的教学提供借鉴。
教学结束：师生互动，课程总结，为下节课做好铺垫。
教学后记：记录学生学习态度、理解情况和自身教学感想，为下次教学活动提供参考。
教学评价：通过学生的表现和反馈，评价本节课的教学效果，为下一次教学改进提供建议。
《汽车构造》教案
《汽车构造》教案一、教学目标1. 知识与技能：（1）了解汽车的基本构造，包括发动机、底盘、车身和电气设备四个部分；（2）掌握发动机的主要组成部分及其工作原理；（3）熟悉底盘的结构和功能，包括传动系统、行驶系统、转向系统和制动系统；（4）了解车身的基本构成，包括车身壳体、车门、车窗和车顶等；（5）掌握汽车电气设备的基本组成，包括电源、启动系统、点火系统和照明系统等。
2. 过程与方法：（1）通过观察实物和图片，分析汽车各部分的结构特点；（2）利用模型和示意图，讲解发动机和底盘的工作原理；（3）结合案例，分析汽车故障的原因和解决方法；（4）开展小组讨论，探讨汽车行业发展趋势和新技术应用。
3. 情感态度与价值观：（1）培养学生的创新意识，鼓励他们参与汽车设计和制造；（2）培养学生关注交通安全，提高他们的安全驾驶意识；（3）培养学生热爱汽车事业，激发他们对汽车行业的兴趣。
二、教学内容1. 第四章：发动机（1）汽油发动机的构造与工作原理；（2）柴油发动机的构造与工作原理；（3）发动机的保养与维修。
2. 第五章：底盘（1）传动系统的结构与功能；（2）行驶系统的结构与功能；（3）转向系统的结构与功能；（4）制动系统的结构与功能；（5）底盘的保养与维修。
三、教学资源1. 教材：《汽车构造》教材；2. 实物：汽车模型、发动机模型、底盘零部件等；3. 图片：汽车各部分的结构图片；4. 视频：汽车构造和工作原理的视频资料；5. 网络资源：汽车行业资讯、新技术应用等相关资料。
四、教学方法1. 讲授法：讲解汽车构造的基本知识和原理；2. 演示法：展示实物和图片，让学生直观了解汽车各部分的结构；3. 模型教学法：利用模型和示意图，讲解发动机和底盘的工作原理；4. 案例分析法：分析汽车故障的原因和解决方法；5. 小组讨论法：探讨汽车行业发展趋势和新技术应用。
五、教学评价1. 平时成绩：学生的出勤、课堂表现、作业完成情况等；2. 考试成绩：期末进行的笔试考核，测试学生对汽车构造知识的掌握程度；3. 实践操作：学生在实验室进行汽车构造模型的组装和调试，检验学生的实际操作能力；4. 小组讨论：评价学生在小组讨论中的参与程度和观点阐述。
汽车转向系教案
职业学校教案
第 1 至 6 页
1、组成：
转向操纵机构：方向盘、转向轴、转向柱管、万向节、传动轴等；
机械转向器：循环球式转向器、齿轮齿条转向器、蜗杆曲柄指销式转向器、蜗杆滚轮式转向器等
转向传动机构：转向摇臂、转向直拉杆、转向节臂、转向梯形臂等.
2、机械式转向系的工作过程
转向操作机构
一、转向操作机构的功用与组成：
1、功用：将驾驶员的操纵力传给转向器
2、组成：转向盘、转向轴、转向管柱等
（1）、转向盘：
（2）、转向管柱
二、缓冲吸能式转向操作机构的作用与分类
1、作用:转向轴与转向柱管受到冲击后,轴向收缩变形并吸收冲击能量，从而有效缓和转向盘对驾驶员的冲击，减轻其免受伤害的程度。
2、类型:
（1）、可分离式安全操作机构
（2）、网状管柱吸能式安全操作机构
（3）、钢球滚压吸能式安全操作机构（4）、波形管吸能式安全操作机构（5）、U型板吸能式安全操作机构。
转向系教案Doc1
第三单元汽车转向系统课题十四转向系概述一、转向系的能使转向轮偏转以实现汽车转向的一整套机构。
二、转向系的作用：改变、恢复或保持汽车的行驶方向。
三、转向系的类型：1、机械式转向系由转向操纵机构、转向器和转向传动机构三部分组成。
汽车转向时，驾驶员作用于转向盘上的力，经过转向轴(转向柱)传到转向器，转向器将转向力放大后，又通过转向传动机构的传递，推动转向轮偏转，使汽车行驶方向改变。
汽车的转向，完全由驾驶员所付的操纵力来实现的，操纵较费力，劳动强度较大，但其具有结构简单、工作可靠、路感好、维护方便等优点，用于中小型货车或轿车上。
2、液压式动力转向系是在机械式转向系基础上,增加了转向控制阀、转向油泵、转向动力缸等一套液压助力装置。
当汽车转向时，由发动机驱动的油泵产生高压油，高压油在控制阀的作用下，进入动力缸推动转向轮偏转，这时作用在转向盘的作用力就很小，从而减轻了驾驶员的劳动强度。
目前，广泛应用于高速轿车和重型货车上。
3、电动式动力转向系电动式动力转向系由电控单元、电源、电机、转向齿轮机构和转向传感器组成。
汽车转向时，电控单元根据传感器检测的转向力矩及转向速度等参数，计算出最佳作用力后，使电机工作，推动转向，减轻驾驶员的劳动强度。
电动式动力转向具有节能，无需油压管路系统，并不直接消耗发动机功率，环保优势强、安装自由度大等优点，但电能动力不如液压动力大，目前只用于前轴负荷较小的轿车上。
四、转向原理1.转向过程 (以机械式转向系为例)汽车转向时，驾驶员对转向盘施加一力矩，该力矩通过转向轴，输入转向器。
经过减速增力传给转向摇臂再通过转向纵拉杆传给左转向节上的转向节臂，使左转向节和它所支承的左轮偏转，右梯形臂和横拉杆连接，故右转向节及支承的右轮也随之偏转相应的角度，实现了汽车转向。
2、转向车轮的运动汽车转向时，由于车轮在转弯过程中，内、外车轮滚动的距离不相等，必然会引起车轮边滚动边滑动的现象，造成轮胎加速磨损。
汽车转向时，要保证每个车轮都是纯滚动而不发生侧滑，必须使汽车车轮转向轨迹符合一定的规律，必须使各个车轮的轴线都相交于一点，即使所有的车轮能围绕它们的共同圆心转动，如图3-4所示，交点O称为转向中心，这个转向中心随驾驶员操纵的转向轮转角的变化而改变，因此转向中心也称为瞬时转向中心。
汽车维修实训教案实训四 转向系维修
实训四转向系维修一、实训目的与要求1．会进行转向器和转向传动机构的拆卸、解体、零件和检验和分类。
2．能够认识转向系主要零件的结构及相互装配关系。
3．了解转向系主要零件的修理方法。
4．掌握转向系装配、安装与调整的方法和技术要求。
5．会使用转向盘转向检测仪检测转向盘的最大转角和自由转动量。
6．掌握转向系常见故障的诊断与排除方法。
二、实训内容简述1．转向系的拆装及零部件认识。
2．转向系主要零件的检修标准和检修方法。
3．转向系的调整。
4．转向系常见故障的诊断与排除。
三、工具、仪器与设备1．转向系维修常用工、量具若干套。
2．转向系维修专用工具及设备一套。
3．桑塔纳轿车数辆。
四．实训步骤（一）、转向操纵机构的检修转向操纵机构是由方向盘和安全转向柱组成，如图13-2所示。
1.方向盘的结构特点方向盘直径为400毫米，由钢骨架结构本体，整体泡沫聚氨酯表皮，内部填充聚氨酯硬泡沫制成，使驾驶操纵时有舒适感。
黑色的表面网络皱纹不反光刺眼。
方向盘轮辐上两边装有喇叭按钮盖，内装两只双音喇叭按钮。
轮辐中间为了大盖板，打开后可见方向盘的固定螺母，它用于拆装和调整方向盘。
2.安全转向柱的结构与工作安全转向柱分上、下两段，上段的下部弯曲，并在端面焊有半月形法兰盘。
盘上装有两个驱动销，与安全转向拄下段的上端面法兰盘两个销孔配合。
在配合的孔中还装有尼龙衬套和橡胶圈，形成安全联轴节。
这种结构的转向柱，安全性特别好。
当一旦发生车辆撞击事故时，驾驶员因惯性而以胸部扑向方向盘，这时就迫使转向柱上段压缩位于转向柱上方的安全元件向下移动，同时两个销子迅速从孔中脱出，从而形成缓冲，减少了对驾驶员的伤害。
其工作原理如图13-3所示。
转向柱的上段，套装有喇叭接触环、转向灯开关、雨刮开关、车锁总成及转向柱套管等。
转向柱上段是由单列向心球轴承通过转向柱套管与车架相连接。
轴承下面的转向柱上焊有两个半圆合成的凸环，起轴向定位作用。
凸环上还镜有相隔180度的纵向槽。
汽车转向系教案范文
汽车转向系教案范文教学目标：1.了解汽车转向系统的基本概念和原理；2.掌握汽车转向系统的组成部件及其作用；3.能够正确诊断和排除汽车转向系统故障。
教学重难点：1.汽车转向系统的组成部件及其作用；2.如何正确诊断和排除汽车转向系统故障。
教学准备：1. PowerPoint课件；2.汽车转向系统的图纸和示意图；3.汽车转向系统实物或模型；4.汽车转向系统的常见故障案例。
教学过程：一、导入（5分钟）教师与学生互动交流，引出“汽车转向”话题，了解学生对汽车转向的基本认识和相关问题。
二、概念和原理介绍（10分钟）1.汽车转向的定义：汽车行驶方向的改变是通过转向系统来实现的；2.汽车转向的原理：利用转向系统将驾驶员的操纵动作传递给车轮，通过对车轮进行控制来改变汽车的行驶方向。
三、转向系统的组成部件及其作用（30分钟）1.方向盘：驾驶员通过方向盘来操控汽车的行驶方向；2.轴承和传动装置：将方向盘的转动传递给车轮；3.转向机构：根据驾驶员的操纵动作将方向盘的转动放大，并传递给车轮；4.前悬挂系统：支撑车轮并减震，使转向更为平稳；5.车轮和轮胎：改变汽车的行驶方向。
四、转向系统的故障诊断和排除（35分钟）1.转向阻力过大：可能的原因包括转向机构激活力过大、转向机构零件损坏等；2.方向盘异响：可能的原因包括转向机构传动装置噪音、球头松动等；3.方向盘偏斜：可能的原因包括方向机座椅损坏、传动装置松动等；4.方向盘不归位：可能的原因包括方向机传动装置松动、转向机构损坏等。
五、答疑讲解（10分钟）就学生在学习过程中遇到的问题进行解答。
六、课堂小结（5分钟）总结本节课的重点内容，强调学生需要掌握的知识点和技能。
教学反思：本节课通过引入汽车转向的话题，激发学生学习兴趣。
在教学过程中，以理论讲解和实物展示相结合的方式，让学生更加直观地了解汽车转向系统的组成部件和作用。
通过常见故障案例的分析，培养学生诊断和排除转向系统故障的能力。
