横河AXF电磁流量计选型
电磁流量计选型和使用注意事项
电磁流量计选型和使用注意事项前言电磁流量计作为一种常用的流量计，广泛应用于液体和气体的测量中。
它的优点是能够测量流量，不受测量介质温度、压力、密度等因素的影响。
但是在选型和使用时需要注意一些问题，以保证其正常使用和测量数据的精准性。
本文旨在共享一下电磁流量计在选型和使用过程中的注意事项。
电磁流量计的工作原理电磁流量计是利用电磁感应原理来测量液体和气体的流量的。
当导体在磁场中移动时，会在导体四周产生感生电动势，其大小与导体速度成正比。
通过测量这个电动势的大小，就能够计算出液体或气体的流量。
电磁流量计是由电磁铁构成的。
当电流通过电磁铁时，会产生磁场。
在电磁铁两侧的管道内以平行于管道方向的方式安装有两个电极。
当液体流过电极时，液体中的离子就会在电磁场的作用下运动，并产生感应电势。
这个电势就可以被测量，从而得出液体的流量。
电磁流量计的选型电磁流量计的选型需要考虑不同的因素。
在选型时，需要依据测量介质的特性，选择适合的电磁流量计。
测量介质的特性依据测量介质的物理化学特性，需要考虑以下几个方面：1.流体状态：流体状态包括流体的粘度、密度和温度等指标。
当测量流体粘度较大，需选用相应功能的电磁流量计。
2.流速范围：不同的电磁流量计具有不同的测量范围，必需依据流量范围选择相应的电磁流量计。
3.流体压力：压力越大，选型时需要考虑流量计的耐压本领。
4.测量介质材料：如腐蚀性液体需要使用耐腐蚀材料的电磁流量计。
测量要求的精准度精准明确度是评价电磁流量计的紧要标准之一、在选型时需要依据实际需要选择，不同精度等级的电磁流量计价格不同。
测量环境的条件电磁流量计一般安装在流体管道上，需要考虑电磁流量计的尺寸和安装方式等因素。
同时还需要考虑环境温度、湿度和其它特别的环境条件。
电磁流量计的使用注意事项在使用电磁流量计时，需要注意以下几点：安装正确电磁流量计一般需要安装在水平管道中，在安装过程中需要注意选择合适的位置、正确安装电磁流量计、正确接线和设置正确的参数。
上海横河电磁流量计说明书
横河电机株式会社IM 01E20C02-01C-C 第5版i IM 01E20C02-01C-C第4版: 2005年2月(KP)横河电机株式会社 版权所有2003目录1.简介..............................................................................................................1-11.1安全使用电磁流量计............................................................................1-21.2保修.....................................................................................................1-31.3分离型传感器配套................................................................................1-31.4ATEX 文件............................................................................................1-42.操作须知.......................................................................................................2-12.1检查型号和规格...................................................................................2-12.2附件.....................................................................................................2-12.3存放须知..............................................................................................2-12.4安装地点须知.......................................................................................2-23.安装..............................................................................................................3-13.1安装地点..............................................................................................3-13.2安装.....................................................................................................3-14.接线..............................................................................................................4-14.1接线须知..............................................................................................4-14.2电缆.....................................................................................................4-14.3接线口..................................................................................................4-34.4接线.....................................................................................................4-44.4.1打开壳盖.......................................................................................4-44.4.2端子结构.......................................................................................4-44.4.3电源电缆接线须知.........................................................................4-54.4.4直流电源连接................................................................................4-54.4.5接地..............................................................................................4-64.4.6分离型传感器与AXFA14转换器连接.............................................4-64.4.7连接外部仪表................................................................................4-74.4.8安装壳盖.......................................................................................4-85.基本操作步骤（显示单元的使用）...............................................................5-15.1操作面板的构造和功能........................................................................5-15.2显示单元的设置方法............................................................................5-25.2.1显示模式→设置模式.....................................................................5-25.2.2设置模式.......................................................................................5-45.3参数设置步骤.......................................................................................5-45.3.1选择型数据的设置示例：流量单位................................................5-45.3.2数值型数据的设置示例：流量量程................................................5-65.3.3字符数字组合型数据的设置示例：位号........................................5-7ii IM 01E20C02-01C-C6.参数说明.......................................................................................................6-16.1参数.....................................................................................................6-16.2参数列表..............................................................................................6-16.3参数列表总览.......................................................................................6-26.4参数说明............................................................................................6-12(1) 菜单B ：快速设置项...........................................................................6-12(2) 菜单C ：基本设置项..........................................................................6-15(3) 菜单D ：累计值设置项.......................................................................6-17(4) 菜单E ：脉冲设置项...........................................................................6-19(5) 菜单F ：状态功能设置项....................................................................6-20(6) 菜单G ：报警设置项..........................................................................6-26(7) 菜单H ：显示设置项..........................................................................6-30(8) 菜单J ：辅助功能设置项....................................................................6-30(9) 菜单K ：诊断功能设置项...................................................................6-33(10) 菜单M ：自动调零功能设置项..........................................................6-33(11) 菜单N ：环路测试设置项..................................................................6-34(12) 菜单P ：参数保护项.........................................................................6-346.5报警功能............................................................................................6-356.5.1报警级别.....................................................................................6-356.5.2报警选择.....................................................................................6-366.5.3报警和警告提示..........................................................................6-386.6AXF 一体型流量计须知.......................................................................6-407.使用智能终端（BT200）进行操作............................................................7-17.1BT200基本操作...................................................................................7-17.1.1键盘布置及显示............................................................................7-17.1.2按键说明.......................................................................................7-17.2使用BT200操作AXFA14......................................................................7-37.2.1BT200连线....................................................................................7-37.2.2BT200的数据更新和上传下载功能................................................7-37.2.3BT200界面和流量数据显示...........................................................7-47.3使用BT200进行参数设置.....................................................................7-47.3.1BT200选择型数据的设置：流量单位............................................7-57.3.2BT200数字型数据的设置：流量量程............................................7-67.3.3BT200字符数字组合型数据的设置：位号.....................................7-78.使用HART 手操器进行操作...........................................................................8-18.1通讯线路状况.......................................................................................8-28.1.1AXFA14和HART 手操器之间的连接..............................................8-28.1.2通讯线路要求................................................................................8-28.2HART 手操器（275型）的基本操作.....................................................8-38.2.1键盘布置和功能............................................................................8-38.2.2显示..............................................................................................8-48.2.3调入菜单地址................................................................................8-48.2.4输入、设置和发送数据..................................................................8-58.3参数.....................................................................................................8-58.3.1参数结构.......................................................................................8-58.3.2数据更新.......................................................................................8-58.3.3问题检查.......................................................................................8-68.3.4设置参数.......................................................................................8-68.3.5菜单树.........................................................................................8-21iii IM 01E20C02-01C-C9.实际操作.......................................................................................................9-19.1运行前调零..........................................................................................9-19.1.1利用显示单元开关进行调零..........................................................9-29.1.2通过外部状态输入进行调零操作...................................................9-310.维修............................................................................................................10-110.1零部件更换........................................................................................10-110.1.1更换保险丝..................................................................................10-110.1.2更换显示单元..............................................................................10-210.1.3更换放大器..................................................................................10-310.2开关设置............................................................................................10-410.2.1设置熔断开关..............................................................................10-410.2.2设置写保护开关..........................................................................10-410.3故障检修............................................................................................10-510.3.1无指示.........................................................................................10-510.3.2零点不稳定..................................................................................10-610.3.3显示与实际流量不一致................................................................10-711.概述............................................................................................................11-112.防爆型仪表.................................................................................................12-112.1CENELEC ATEX (KEMA).................................................................12-112.2FM .....................................................................................................12-212.3CSA ...................................................................................................12-312.4TIIS....................................................................................................12-4TIIS 防火设备的安装和操作注意事项...........................................................EX-B03E1.概述 (1)2.防爆结构防火型电气设备 (1)3.术语 (1)4.防火设备的安装 (2)5.防火设备的外部接线 (2)6.防火设备的维修 (3)7.防火型电缆接入设备的选择....................................................................31.简介本仪表在出厂前已经过全面调试。
横河电磁流量计资料
General Specification 一般规格书 AE100MG/MN/MH/SC，AE200MG/MN/MH/SC，AE300MG/MN 一体型电磁流量计AE14 电磁流量转换器AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN分离型电磁流量传感器AE100/200/300[Style:S2], AE14[Style:S1]ADMAG系列电磁流量计是横河公司在流量仪表领域中多年经验的结晶，其设计与横河公司质量控制体系保证了产品的高精度和高可靠性，ADMAG AE是由ADMAG系列改进而来的。
ADMAG AE 的外壳分为两腔，它将电器部分与周围隔开以便于接线。
ADMAG AE采用双频励磁，具有快速响应和消除输出噪声功能，而且可采用陶瓷衬里，从而使得该电磁流量计的应用更加广泛。
■特点：■双频励磁技术所带来的快速响应和高稳定性■高精确度，指示值的0.5%■双腔外壳将电器部分与周围隔开以便于接线■交、直流电源均可使用（100V/200V）■用于24V直流的4芯电缆■高清晰度LCD背光显示■99.9%高纯度氧化铝陶瓷衬里■完善的防漏液保护——铂氧化铝陶瓷合金电极和陶瓷衬里■压力容器等级97/23/EC■技术指标：■用于AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN的电磁流量转换器AE14注1：对于不带显示器的转换器，必须用手持式终端来设置参数注2：脉冲输出和报警输出使用相同的接线端，所以这两个功能不能在同一时间使用注3：请参照GS01E07F01-00C现场通讯类型（/FB）输出信号：（注3）电流输出：4～20mA DC （负载电阻最大为750Ω） 半导体触点输出：脉冲输出或报警输出（参数选择） （额定触点：30V DC（关）和200mA（开）） 通信信号（选用）（注3）BRAIN或HART通信信号（叠加4～20mA DC信号上） 负载电阻：（包括电缆电阻）BRAIN：250～600ΩHART：230～600Ω取决于环路中的其它设备（多点模式）负载电容：最大0.22μF负载电感：最大3.3mH与电源线间距：≥15cm（避免平行布线）接收仪表的输入阻抗：≥10kΩ（在2.4kHz时）最大电缆长度：2km（使用“CEV”电缆时）瞬时流量量显示功能：（仅用于带显示器的转换器） 流量既可用流量单位显示，也可用量程百分比显示 累积流量显示功能：（仅用于带显示器的转换器） 只要设定一个积算系数，可以显示用任何流量单位表示的累积值阻尼功能：（注1）可设定范围从1秒～200秒（63%响应时间）量程范围设定功能：（注1）可以通过设定体积单位、时间单位、流量值和流量计通径来设定体积流量体积单位：加仑，桶（=158.987L），m3，L，cm3时间单位：秒、分钟、小时、天流量计通径：mm，inch脉冲输出功能：（注2）（注3）通过设定一个脉冲系数就可以输出用任何单位表示的脉冲量脉冲宽度：占空比50%或固定脉冲宽度（0.5，1，20，33，50或100ms）供用户选择输出速率：0.0001-1000PPS（选择脉冲输出时）状态输出功能：（注2）（注3）在参数设定中，可以选择下述中的一个·自动双范围状态输出自动双范围选择·正、反流向状态输出直接测量正向和反向流量·积算开关状态输出：当内部积算值超过设定值时，状态触点就改变状态·下限报警：流量小于下限设定值报警报警输出功能：（注2）（注3）在有警告产生时显示警告信号（通常被关闭）自诊断功能：（注1）转换器失灵，流量管损坏，设定错误等都可以被诊断并且显示出来失电数据保护：由EEPROM贮存数据，不需要备份电池接线口：ANSI 1/2NPT内螺纹，DIN Pg13.5内螺纹，ISO M20*1.5内螺纹，JIS G1/2内螺纹端子连接：M4螺钉外壳材料：铝合金涂层：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）防护结构：IP67，NEMA4X，JIS C0920水密性防护安装（AE14）：2英寸管道安装■测量管AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN；AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN 结构：IP67，NEMA4X，JIS C0920防浸水型通径：**65和125mm衬里为PFA只有CENELEC ATEX涂层：接线盒（AE***D）：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）壳体2.5～100mm通径：无（不锈钢表面）125～400mm通径：，乳白色（蒙赛尔色系2.5Y8.4/1.2）测量管材料：2.5～15mm通径：外壳：不锈钢（SCS11）法兰（仅15mm）：不锈钢（SUS304）管子：不锈钢（SCS13）或氧化铝陶瓷（99.9%）接线盒：铝合金（AE***D）25～100mm通径：外壳：不锈钢（SCS304）法兰：不锈钢（SUS304）管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%） 接线盒：铝合金（AE***D）125～400mm通径：外壳：碳钢法兰：碳钢管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%——仅限150和200mm通径）接线盒：铝合金（AE***D）*仅对于PFA和聚氨酯衬里接液部分材质：衬里：PFA，氧化铝陶瓷，聚氨酯电极：不锈钢（SUS316L），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱接地环：不锈钢（SUS316），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱垫圈：·VALQUA#7020：四氟乙烯树脂和填充物（在流量管管体和接地环之间；陶瓷衬里）·VALQUA#4010：四氟乙烯橡胶（在流量管管体和接地环之间；附加规格/FRG）·非石棉连接片外壳带四氟乙烯树脂（在接地环和管道法兰之间。
横河AXF电磁流量计说明书
上海数捷电气有限公司联系人丗胡先生 •i手机丗137********•j联系电话丗021-********-23传真丗021-******** E-mail•Fhxc@QQ:904091685電磁流量計操作說明書1.基本操作程序資料之設定可由SET,SHIFT,及鍵來變更.AXFA11亦可使用手提BRAIN Terminal(BT200)或HART 通信器設定.NOTE(1) 於保護蓋之玻璃視窗上使用這些按鍵.(2) 玻璃視窗上如有髒污,灰塵,或其他物質時,請用軟質乾淨的布料擦拭.(3) 穿戴髒污的手套操作,可能使按鍵反應異常1.1操作盤架構及功能(1) 資料顯示區依參數設定可顯示第一行(Display Select 1),第二行(Display Select 2),第三行(Display Select 3).每行右方以反白字體顯示對應該行之內容.(2) 按鍵設定操作SET: 往下移動項目層,選擇,或確認.SHIFT+SET: 往上移動項目層(按著SHIFT 鍵時,再按SET 鍵)移動游標向下(參數選項)或 增加數值(數值參數)SHIFT: 移動游標向右(數值參數)移動游標向上(參數選項)(3)顯示項目(4) 反白字體顯示(1) 資料顯示區(3) 顯示項目(2) 設定開關(紅外線觸控開關)顯示項目及反白字體指示瞬間流量: %實際瞬間流量實際瞬間流量: mA 條狀圖指示實際瞬間流量正向累積流量逆向累積流量正逆向偏差累積流量儀表標號電極附著診斷通信通信型式顯示瞬間流量之百分比顯示瞬間流量之讀值顯示瞬間流量電流輸出顯示瞬間流量之百分比條狀圖顯示正向累積流量顯示逆向累積流量顯示正逆向累積流量間之偏差量顯示儀表標號( 16個字元 )以條狀圖顯示電極附著狀況1.2顯示單元設定方法NOTE於改變任何設定之前請確認詳細之相關參數設定內容1.2.1顯示模式 → 設定模式當電源啟動時即進入顯示模式,且依下列步驟進入設定模式顯示例 : 顯示模式至設定模式步驟條狀圖指示瞬間流量按住鍵2 秒鐘同時按鍵和於設定模式回到顯示模式時 , 輸入模式將在一分鐘內被省略開始顯示模式顯示模式輸入模式(2秒或多)主項參數搜尋模式副項參數搜尋模式參數搜尋模式參數更換模式設定模式按著SHIFT鍵時,再按SET鍵實際瞬間流量﹝FR ﹞正向累積流量﹝FTL ﹞鍵並選擇[ YES ] , 進入設定模式銀幕顯示系統是否進入設定模式反白字體為游標位置指示目前選擇的項目按整個銀幕點滅要求確認此時再按一次確認所選之項目系統進入設定模式可選擇參數設定整個步驟是從顯示模式變為參數搜尋模式參數搜尋模式設定模式1.2.2設定模式當設定模式依照1.2.1所述被啟動,如在十分鐘內無任何操作時,系統自動回復至顯示模式 .1.3參數設定步驟AXFA11 常用的參數已一起群組在表單 B 中的Easy Setup . 本節提供B : Easy Setup 之參數設定步驟 .1.3.1( 例 ) 選擇型式資料 : 流量單位本例敘述流量單位設定B21 : Base Flow Unit ( 將 m3 改為 l [ Liter ] )此銀幕已在參數搜尋模式1. 選擇型式2. 數字型式3. 字元型式在預設清單中選擇所須之資料項目設定數值及小數點資料是由字元組合計16個字元詳下表開始主項目參數搜尋模式設定模 主項目參數按鍵進入 B : Easy Setup .此銀幕已在副項目參數搜尋模式按 鍵,使游標移至B21 : Base Flow Unit游標已移至 B21 : Base Flow Unit ( 副項目選擇畫面 ( A ) )此銀幕已用 鍵叫出參數更換模式按 鍵,使游標移至欲選擇之單位項目選定之後按 鍵整個畫面點滅要求確認再按一次 鍵系統自動回至副項目選擇畫面 ( A )主項目 副項目參數主項目 主項目主項目目前之單位設定可選擇之單位可選擇之單位目前之單位設定 副項目選擇 ( A )副項目參數搜尋模式參數更換模式副項目參數搜尋模式1.3.2( 例 ) 數字型式資料 : 流量範圍本例敘述流量範圍設定B23 : Flow Span ( 將 100 l/min 改為 120 l/min )此銀幕已在副項目參數搜尋模式按 鍵,使游標移至B23 : Flow Span游標已移至 B23 : Flow Span ( 副項目選擇畫面 ( B ) )按 鍵進入參數更換模式點滅的位數可變更NOTE用 鍵移動位數用 鍵變更數值及小數點位置變更至 120 l/min 步驟如下按 鍵機游標移至10位數按 鍵將數值變更為2設定完成後按 鍵設定模 主項目參數開始主項目參數搜尋模式副項目參數搜尋模式參數更換模式主項目 副項目參數主項目 副項目選擇 ( B )按鍵進入B : Easy Setup .上述步驟之後畫面將會點滅再按一次 鍵 , 確認數值變更為120 l/min .系統自動回至副項目選擇畫面 ( B )NOTE輸入值超出有效選擇範圍時 , 顯示" Out of range . Touch any key . "之訊息NOTE小數點位置設定超出有效選擇範圍時 ,顯示 " Invalid value . Touch any key . "之訊息1.3.3( 例 ) 字元型式資料 : 儀表標號本例敘述流量範圍設定C20 : Tag No. ( 將 "FI-1101" 改為 "FI-1201" )按 鍵,使游標移至C : Basic Setup游標已移至 C : Basic Setup 按 鍵進入 C : Basic Setup副項目參數搜尋模式主項目 副項目選擇 ( B )錯誤的 設定錯誤的 設定設定模 主項目參數開始主項目參數搜尋模式設定模主項目參數上述步驟完成後游標會定位在C10 :Tag No. ( 副項目選擇畫面 ( D ) )按 鍵進入參數更換模式游標會在要號之左方點滅此例要設定"FI-1201",按 鍵移動由標至百位數位置按 鍵將數值變更為 2再按 鍵上述步驟之後畫面將會點滅再按一次 鍵 , 確認標號變更為"FI-1201"系統自動回至副項目選擇畫面 ( D )在使用( 鍵和 鍵 )後,返回顯示畫面,如有設定顯示儀表標號,則可確認所變更的內容在 Display Select 3 選擇 Tag No. 顯示副項目參數搜尋模式參數更換模式副項目參數搜尋模式主項目副項目選擇 ( D )主項目 副項目選擇 ( D )目前之設定值變更值目前之設定值參數清單總覽1.A 項 ( 清單 A ) : 顯示項目 - Display Items2. B 項 ( 清單 B ) : 簡易設定項目 - Easy Setup Items瞬間流量 % 顯示瞬間流量顯示瞬間流量 mA 顯示正向累積流量顯示逆向累積流量顯示正逆向累積流量偏差顯示顯示自我檢查結果選擇語言顯示與 H30 連結設定阻尼時間,與 C11 連結設定流量單位與 C40 連結設定時間單位與 C41 連結設定流量範圍單位為 B22/B23 ,與 C42 連結選擇瞬間流量顯示之小數點位置與 C43 連結選擇每一脈波之流量單位用於累積流量顯示與 D10 連結設定每一脈波之流量與 D11 連結選擇每一脈波之流量單位用於脈波輸出與 E10 連結設定每一脈波之流量與 E11 連結選擇顯示幕第一行之顯示方式與 H10 連結選擇顯示幕第二行之顯示方式與 H11 連結選擇顯示幕第三行之顯示方式,與 H12 連結選擇是否執行自動零點調整,與 M10 連結顯示自我檢查結果3. C 項 ( 清單 C ) : 基本設定項目 - Basic Setting Items設定儀表標號,可達16個字母設定阻尼時間,與 B20 連結選擇雙頻激磁之測量模式設定雙頻激磁之低頻計器係數設定雙頻激磁之高頻計器係數設定增強型雙頻激磁之低頻計器係數設定增強型雙頻激磁之高頻計器係數選擇連接之流量計型式選擇流量計之尺寸單位設定流量計管徑設定流量單位與 B21 連結設定時間單位與 B22 連結設定流量範圍單位為 B22/B23 ,與 B23 連結選擇瞬間流量顯示之小數點位置與 B24 連結3. D 項 ( 清單 D ) : 累積設定項目 - Total Setting Items 顯示自我檢查結果顯示流量範圍設定之流速選用質量流量時,請選擇密度單位設定密度值選擇是否使用特殊之流量單位設定特殊單位,可設8個字元設定特殊流量範圍顯示自我檢查結果選擇每一脈波之流量單位用於累積流量顯示與 B30 連結設定每一脈波之流量與 B31 連結選擇累計顯示之小數點位置設定流量在多少(%)範圍內時停止流量累計功能設定積算之"啟動","停止", "正逆向預設累計"功能設定積算之預設累計值8 位數中之前 6 位數設定積算之預設累計值8 位數中之後 2 位數設定積算之切換值8 位數中之前 6 位數設定積算之切換值8 位數中之後 2 位數選擇是否使用特殊之積算單位設定特殊積算單位,可設個字元3. E 項 ( 清單 E ) : 脈波設定項目 - Pulse Setting Items選擇每一脈波之流量單位用於脈波輸出與 B32 連結設定每一脈波之流量與 B33 連結脈波寬度設定設定流量在多少(%)範圍內時,停止脈波輸出功能設定脈波輸出動作模式顯示自我檢查結果6. F 項 ( 清單 F ) : 輸出入接點功能設定項目 - Status Function Setting Items選擇 SO1 端子之輸出功能選擇 SO2 端子之輸出功能7.G 項 ( 清單 G ) : 警報設定項目 - Alarm Setting Items 顯示自我檢查結果選擇 SI1 端子之輸入功能選擇 SI2 端子之輸入功能設定 SO1,2 輸出動作模式設定 SI1,2 輸入動作模式設定 #2 正向流量範圍設定 #3 正向流量範圍設定 #4 正向流量範圍設定 #1 逆向流量範圍設定 #2 逆向流量範圍設定 #3 逆向流量範圍設定 #4 逆向流量範圍磁滯寬度設定, 用於測量範圍之自動切換磁滯寬度設定, 用於正逆流樣測量切換設定下限流量警報值設定上限流量警報值設定下下限流量警報值設定上上限流量警報值設定流量警報值磁滯寬度設定警報輸出之動作模式選擇警報發生時之電流輸出形式顯示CPU異常時,電流輸出形式設定警報種類是否可指定指定警報是否為一過載警報指定警報是否為一空管警報指定警報是否為一上上/下下限警報指定警報是否為一附著警報運作時時數顯示最近之警報內容顯示最近之警報發生時間顯示第二近之警報內容顯示第二近之警報發生時間顯示第三近之警報內容顯示第三近之警報發生時間顯示第四近之警報內容顯示第四近之警報發生時間顯示自我檢查結果8.H 項 ( 清單 H ) : 顯示設定項目 - Display Setting Items選擇顯示幕第一行之顯示方式與 B40 連結選擇顯示幕第二行之顯示方式與 B41 連結選擇顯示幕第三行之顯示方式,與 B42 連結選擇顯示週期選擇語言顯示與 B10 連結顯示自我檢查結果9.J 項 ( 清單 J ) : 輔助功能設定項目 - Auxiliary Function Setting Items設定電流在多少(%)範圍內時,輸出 4 mA設定電流輸出下限值設定電流輸出上限值設定流量方向減少輸出變動之等級設定設定不感帶時間,減少輸出變動, 0 - 不動作設定是否支援脈衝流量之測量選擇內部頻率是否與電源同步顯示電源頻率設定電源頻率備忘區備忘區備忘區軟體版本顯示自我檢查結果10.K 項 ( 清單 K ) : 診斷機能設定項目 - Diagnostic Function Setting Items選擇是否執行電極附著診斷設定 #1 級電極附著之阻抗值設定 #2 級電極附著之阻抗值設定 #3 級電極附著之阻抗值設定 #4 級電極附著之阻抗值顯示電極附著之阻抗值顯示自我檢查結果11.M 項 ( 清單 M ) : 自動零點調整功能設定項目 - Automatic Zero-Adjustment FunctionSetting Items選擇自動零點調整是否執行顯示調整結果或設定零點顯示自我檢查結果12.N 項 ( 清單 N ) : 迴路測試設定項目 - Loop Test Setting Items選擇 正常/測試 模式設定測試輸出值選擇SO1測試狀態選擇SO2測試狀態選擇警報輸出端測試狀態選擇SI1測試狀態選擇SI2測試狀態顯示自我檢查結果13.P 項 ( 清單 P ) : 參數保護項目 - Parameter Protection Items參數顯示限制顯示是否禁止參數覆寫允許正確的密碼輸入並解除寫入保護功能寫入保護功能之密碼設定顯示是否使用一個開玩笑的密碼(Break)顯示自我檢查結果。
电磁流量计的选型介绍
电磁流量计的选型介绍首先，选型时需要考虑的是测量液体的介质特性。
不同的液体具有不同的导电性，在选型时需要选择适用于液体导电性的电磁流量计。
一般情况下，大部分液体都可以通过选用导电性差异大的材料来满足要求，如水、污水、污泥等。
但对于导电性较低的液体，需要选用特殊的电磁流量计，如生活饮用水、溶剂等。
其次，选型时需要考虑的是流量计的测量范围。
不同的电磁流量计具有不同的测量范围，选型时需要根据实际需要选择合适测量范围的电磁流量计。
如果测量范围超出了电磁流量计的上下限，会导致测量不准确甚至无法正常测量。
所以，在选型时需要根据实际需求来确定合适的测量范围。
另外，选型时还需要考虑的是流量计的精度要求。
电磁流量计的精度一般为流量范围的百分比，通常情况下，精度要求越高的场合，所选用的电磁流量计必然也要足够高。
对于一些对流量控制要求非常严格的应用场合，需要选择更高精度的电磁流量计。
此外，选型时还需要考虑的是流体介质的温度和压力范围。
不同的电磁流量计具有不同的温度和压力限制，选型时需要根据实际介质温度和压力来选择合适的电磁流量计。
如果超出了电磁流量计的温度和压力范围，不仅会影响测量准确性，还可能会导致设备损坏。
最后，选型时还需要考虑的是电磁流量计的工作环境。
不同的工作环境对电磁流量计的防护等级要求不同。
例如，在潮湿、腐蚀气体环境下工作的电磁流量计需要具备较高的防护等级，以防止设备受损。
总结起来，电磁流量计的选型要点包括：液体介质特性、测量范围、精度要求、温度和压力范围以及工作环境。
在选型时，需要综合考虑这些因素，并选择适用于实际需求的电磁流量计，以保证测量的准确性和稳定性。

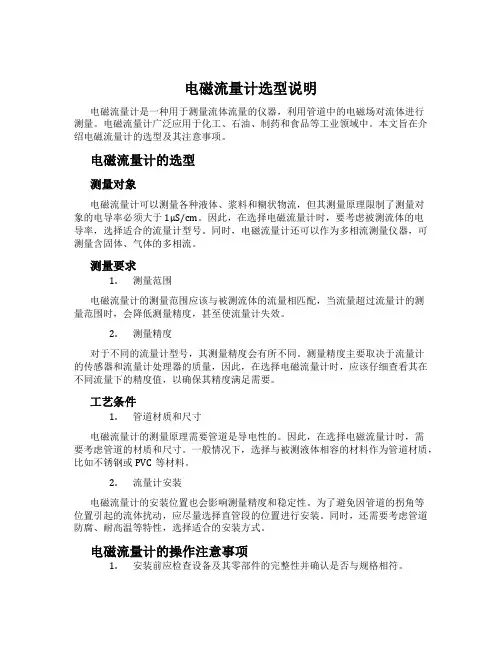

电磁流量计选型说明
电磁流量计选型说明电磁流量计是一种用于测量流体流量的仪器，利用管道中的电磁场对流体进行测量。
电磁流量计广泛应用于化工、石油、制药和食品等工业领域中。
本文旨在介绍电磁流量计的选型及其注意事项。
电磁流量计的选型测量对象电磁流量计可以测量各种液体、浆料和糊状物流，但其测量原理限制了测量对象的电导率必须大于1μS/cm。
因此，在选择电磁流量计时，要考虑被测流体的电导率，选择适合的流量计型号。
同时，电磁流量计还可以作为多相流测量仪器，可测量含固体、气体的多相流。
测量要求1.测量范围电磁流量计的测量范围应该与被测流体的流量相匹配，当流量超过流量计的测量范围时，会降低测量精度，甚至使流量计失效。
2.测量精度对于不同的流量计型号，其测量精度会有所不同。
测量精度主要取决于流量计的传感器和流量计处理器的质量，因此，在选择电磁流量计时，应该仔细查看其在不同流量下的精度值，以确保其精度满足需要。
工艺条件1.管道材质和尺寸电磁流量计的测量原理需要管道是导电性的。
因此，在选择电磁流量计时，需要考虑管道的材质和尺寸。
一般情况下，选择与被测液体相容的材料作为管道材质，比如不锈钢或PVC等材料。
2.流量计安装电磁流量计的安装位置也会影响测量精度和稳定性。
为了避免因管道的拐角等位置引起的流体扰动，应尽量选择直管段的位置进行安装。
同时，还需要考虑管道防腐、耐高温等特性，选择适合的安装方式。
电磁流量计的操作注意事项1.安装前应检查设备及其零部件的完整性并确认是否与规格相符。
2.确保电磁流量计的安装位置在直管段上，并避免其被安装在弯头或闸门附近。
3.确保电磁流量计的电路绝缘完好，避免电流逸出或与其他设备产生短路。
4.在使用前，应对电磁流量计进行校准和验收，以保证其测量精度。
5.平时应定期进行维护和保养，并检查其电池是否正常。
总结通过本文的介绍，我们了解了电磁流量计的选型和操作注意事项。
在选型时，需要考虑电磁流量计的测量对象和测量要求，并结合工艺条件进行选择。
关于电磁流量计的选型介绍
关于电磁流量计的选型介绍电磁流量计是一种测量液体流量的仪器，通过测量液体中的电磁感应来确定液体的流量。
在工业生产和流程控制中广泛应用。
选型是指根据具体的工艺要求和应用场景，选择合适的电磁流量计型号和规格。
本文将从电磁流量计的工作原理、选型要点、选型方法等方面进行详细介绍。
电磁流量计的工作原理是基于法拉第电磁感应定律，当导电液体流经导电管道时，液体与磁场相互作用，产生感应电动势，根据感应电动势的大小可以确定液体的流量。
根据电磁流量计的工作原理，我们可以从以下几个方面进行选型。
首先是流量范围。
根据具体的应用场景和工艺要求，我们可以确定需要测量的流量范围。
比如，如果需要测量较小的流量，可以选择小流量型号的电磁流量计；如果需要测量较大的流量，可以选择大流量型号的电磁流量计。
其次是液体介质。
电磁流量计可以适用于不同的液体介质，如水、酸、碱、盐水等。
但不同的液体介质对电磁流量计的选型有一定的要求。
一些特殊液体介质的密度、粘度、导电率等参数可能会对电磁流量计的测量精度和可靠性产生影响。
因此，在选型时需要注意液体介质的物理特性。
再次是工作温度和压力。
电磁流量计在工作时需要承受一定的温度和压力。
因此，在选型时需要根据具体的工作温度和压力范围来选择合适的电磁流量计。
通常情况下，电磁流量计会标明其工作温度和压力范围。
另外，还有一些其他的选型要点，如测量精度、输出信号类型、防护等级、电源要求等。
选型时还需要根据实际情况考虑这些因素。
首先，明确应用场景和工艺要求。
了解需要测量的液体介质、流量范围、工作温度和压力等参数。
其次，参考厂家提供的选型手册和技术规格，选择满足需求的型号和规格。
然后，对比不同型号和规格的电磁流量计，评估其性能指标、价格、售后服务等方面，最终做出选择。
电磁流量计的选用
电磁流量计的选用矿用污水流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表;采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总裁，属国内*，技术达到国内ling先水平。
电磁流量计（污水流量计）在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用;电磁流量计选用要点：电磁流量计应用领域广泛。
大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所;如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。
小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点，选择合适的类型。
一体型电磁流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。
分离型电磁流量计，度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。
2、选择合适的电极形式。
对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用刮刀式清垢电极或有清洗连接装置的电极。
对于测污泥场合，还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。
电极选择：4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。
5、电磁流量计防护等级。
根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。
出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，zui高点应在水下至少150cm，持续时间至少30min。
IP68为潜水型，能长期在水下工作。
根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。
应该如何正确选型电磁流量计
应该如何正确选型电磁流量计电磁流量计作为一种广泛应用于工业自动化领域的流量仪表，其应用范围涉及到很多领域，如水处理、化工、精细化工、环保、制药等。
选型电磁流量计时需要注意哪些因素？本文将从以下几个角度介绍如何正确选型电磁流量计。
流量介质首先，我们需要了解被测介质的性质，具体包括介质的流动状态、物理化学性质、黏度等因素。
比如，测量的是水的流量，还是液体化工介质的流量？如果测量有颗粒物的介质，还需要了解颗粒物的物理属性。
只有对介质有充分的了解，才能更好地选择适合的电磁流量计。
流量测量范围其次，我们还需要明确被测介质的流量范围，即所选电磁流量计的测量范围要满足所测量介质的流量范围。
例如，测量水处理的流量范围，可以选用0.5 ~5m/s，0 ~ 30m³/h的电磁流量计。
而在制药工业中，小流量电磁流量计则更为适用。
精度要求对于需要精确测量的行业，精度要求就成为了电磁流量计选择过程中非常重要的因素，一般情况下精度选用在1.5级或者最好达到0.5级。
而在水处理、环保等领域，精度要求就相对较低。
所以需要根据具体测量需求选择合适的精度等级。
环境因素电磁流量计是一种工业仪表，其使用环境十分苛刻，需要考虑到其所处环境条件的因素。
比如，电磁流量计需要适应高、低温、湿度、防雷击、防腐蚀等环境因素。
因此，在选型时需要看到所测量环境条件是否适合电磁流量计的使用，或者考虑采用定制化的产品。
压力损失选择电磁流量计时，还需要考虑到压力损失，这是因为电磁流量计在安装中管道内会存在一定的阻力，不能有太大的流阻且不能有气泡或者杂质，这样会影响电磁流量计的测量精度。
使用方便性在使用电磁流量计时运维人员操作会非常频繁，因此需要考虑到电磁流量计使用的易操作性和维护的方便性。
如清洗方便、修理简单，能够满足复杂工业场合的需求。
以上几点就是选型电磁流量计需要注意的几个点，了解以上几个因素有助于我们在选购电磁流量计时选择更为适合的产品。
电磁流量计选型
摘要：文章从电磁流量计的选用要点和关键要素方面进行了论述，指出了电磁流量计安装的要求及注意事项。
关键词：电磁流量计精度电极衬里接地环表面效应1 前言众所周知，要做到用好仪表，首先要选好仪表。
根据测量对象、测量介质参数和工作条件选择流量计的类型、规格和安装方式，是仪表选型的最重要环节。
电磁流量计是运用法拉第电磁感应定律的原理，即导电物体在磁场中作切割磁力线运动时，导体中产生感应电动势，对于同一规格的电磁流量计流量大小与感应电动势成正比。
由于电磁流量计的原理和结构决定的，其具有无压力损失、适用范围广、不受介质物理特性变化影响、量程比大、精度高和维护管理方便等优点，现在使用电磁流量计的企事业单位越来越多，其应用遍布各个行业。
理论上，只要被测流体具备一定的导电性(导电率大于5~S／em)，就可以选用电磁流量计。
2选择要点2．1 精度等级和功能根据测量要求和使用场合选择仪表精度等级，做到经济合算。
比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1．0级、0．5级，或者更高等级；用于过程控制的场合，根据控制要求选择不同精度等级；有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1．5级、2．5级，甚至4．0级，这时可以选用价格低廉的插入式电磁流量计。
不同型号电磁流量计的功能差别也很大，简单的就只能测量单向流量，有的只输出模拟信号；多功能的可以双向流量测量、量程切换、上下限报警、空管报警、远程通信等等。
选型者应该根据不同要求确定选用具有不同功能的流量计。
2．2 测量介质流速、仪表量程与口径测量一般的介质时，电磁流量计的满度流量可以在测量介质流速0．5—12m／s范围内选用，范围比较宽。
选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
电磁流量计选型要点
一、电磁流量计的应用概况电磁流量计应用领域广泛。
大口径仪表较多应用于给排水工程。
中小口经常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。
高压电磁流量计、矿浆流量计则是油田、选煤场等需测浆液场所的首选；小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
卫生型电磁流量计是开封威利流量仪表有限公司专门针对医药工业、食品工业、生物工程等有卫生要求所研发而成。
二、电磁流量计的精度等级和功能市场上通用型电磁流量计的性能有较大差别，有些精度高、功能多，有些精度低、功能简单。
精度高的仪表基本误差为(±0．5％～±1％)R，精度低的仪表则为(±1．5％～±2．5％)，两者价格相差1～2倍。
因此测量精度要求不很高的场所(例如非贸易核算仅以控制为目的．只要求高可靠性和优良重复性的场所)，选用高精度仪表在经济上是不合算的。
有些型号仪表声称有更高的精确度，基本误差仅(±O．2％～±O，3％)R，但有严格的安装要求和参比条件，例如环境温度20～22℃，前后置直管段长度要求分别大于10D、3D(通常为5D、2D)，甚至提出流量传感器要与前后置直管组成一体在流量标准装置上作实流校准，以减少夹装不善的影响。
因此在多种型号选择比较时不要单纯只看高指标，要详细阅读制造厂样本或说明书作综合分析。
全流型非满管EMF的基本误差为(±1.5％～±2％)FS。
插入型仪表本身(即检测头)的基本误差一般为±2％R～±4％FS，考虑到点流速(或径流速)代表面平均流速，随着流量变化引起速度分布系数变动的影响，可能带来2％～5％的变化以及流通面积测量误差等，总体的测量精度还要低些。
若应用于大管径长输水管，因有良好的速度分布(有足够长的前置直管段)，电磁流量检测头又在“检定水槽”中个别校准，流量变化范围也不大，不存在速度分布系数明显变动等较好条件下，基本误差可接近或略大于±2％R。
AXF A11分体电磁流量计
通用技术规格<<目录>> <<索引>>GS 01E20C01-01C-CAXFA11G分离型电磁流量计转换器AXFA11分离型电磁流量计高级转换器是基于数十年现场实践经验研发的产品，不仅耐用，而且易于操作。
AXFA11采用了液晶显示器、红外开关以及“快速设置”参数，充分改善维护的简便性。
可更换电极式传感器和电极粘污度诊断功能的结合大大提高了系统可维护性。
AXFA11同时还采用了能消除流体噪音的“双频励磁法”和为应对恶劣环境所新增的“增强型双频励磁法”，确保了系统的强效稳定性和响应的高速性。
注：“双频励磁法”是横河电机株式会社的专用技术。
■产品特点●使用方便流体粘污度诊断通过监控电极上绝缘介质的粘污度可以判断仪表是否需要进行维修。
由于采用了选购的可更换电极式测量管，即使在严重粘污时，也可以很方便地从流量计上拆下电极进行清洗。
多功能清晰显示显示器采用一个大的带背光全点阵液晶显示屏，它可以用来进行各种显示。
可以显示一到三行。
发生报警时，显示器上还会显示出具体的应急对策。
“Easy Setup ”（快速设置）参数使用频次最高的参数整合成一组，位于参数设置的最前面。
用户可以在不打开壳盖的情况下，使用红外开关进行参数设置。
安装后可立即运行出厂时，AXFA11的主要参数已设置完全。
因此，安装和接线后可以立即运行AXFA11。
小巧轻便型放大器AXFA11配备的是小巧而轻便的放大器。
产品特点 P . 1标准技术规格P . 2标准性能P . 4正常运行环境P . 5附件P . 5型号和附加规格代码P . 6AXFA11分离型转换器的选项说明P . 7端子结构，端子接线P . 7外形尺寸P . 8订货信息P . 10内容● 产品系列改善精度规格标准精度为读数的0.35%。
也有选购的高精度等级，精度为读数的0.2%。
●增强型性能和技术规格增强型双频励磁法“增强型双频励磁法”为可选项。
电磁流量计选型
电磁流量计选型摘要：文章根据电磁流量计的原理以及电磁流量计使用的环境条件，分析了不同的导电介质应该选用的电极材料；针对介质的温度以及酸碱性质选用那种衬里；根据电磁流量计使用时是否浸泡在水中选用的防水等级。
关键词：电磁流量计、选型、电极、衬里、介质性质电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
电磁流量计原理是基于法拉第电磁感应定律，可以用来测量导电流体的体积流量。
由于电磁流量计的内部是光滑均匀圆形直管没有阻碍液体流动的检测元件存在，与涡轮、涡街等流量计相比较具有无压损、测量不受流体密度、粘度、温度和电导率变化的影响等特点。
电磁流量计计量准确度等级高、量程比大、可以双向测量流量、适用范围广，已经广泛地应用于化工、造纸、食品、纺织、冶金、环保、给排水和污水处理等行业。
一、电磁流量计的测量原理根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感应电动势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的有效长度L及导体的垂直于磁场的运动速度u成正比。
如果B、L、u三者互相垂直，则二、电磁流量计选型根据电磁流量计的原理可知，只有管道中流动的是导电液体的时候才能够使用电磁流量计进行测量，纯水（高度蒸馏水）、气体、油和绝大多数有机物液体不导电不能够使用电磁流量计，同时被测液体电导率太低也无法使用电磁流量计。
最新设计的电磁流量计允许电导率最低为1μS/cm的流体，通常的电磁流量计允许最低电导率为5μS/cm（水为20μS/cm）的流体。
因此要根据被测液体和被测液体的电导率确定是否能够选用电磁流量计，在确定能够使用电磁流量计后，可以按照以下几个步骤选择合适的电磁流量计。
1．根据介质性质选择合适的电磁流量计电极材料电磁流量计的电极材料一般为不锈钢、HC（哈氏合金C）、HB（哈氏合金B）、钛、钽、铂、铂铱，选用哪种材料的电极应根据介质性质来确定。
横河电磁流量计资料
General Specification 一般规格书 AE100MG/MN/MH/SC，AE200MG/MN/MH/SC，AE300MG/MN 一体型电磁流量计AE14 电磁流量转换器AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN分离型电磁流量传感器AE100/200/300[Style:S2], AE14[Style:S1]ADMAG系列电磁流量计是横河公司在流量仪表领域中多年经验的结晶，其设计与横河公司质量控制体系保证了产品的高精度和高可靠性，ADMAG AE是由ADMAG系列改进而来的。
ADMAG AE 的外壳分为两腔，它将电器部分与周围隔开以便于接线。
ADMAG AE采用双频励磁，具有快速响应和消除输出噪声功能，而且可采用陶瓷衬里，从而使得该电磁流量计的应用更加广泛。
■特点：■双频励磁技术所带来的快速响应和高稳定性■高精确度，指示值的0.5%■双腔外壳将电器部分与周围隔开以便于接线■交、直流电源均可使用（100V/200V）■用于24V直流的4芯电缆■高清晰度LCD背光显示■99.9%高纯度氧化铝陶瓷衬里■完善的防漏液保护——铂氧化铝陶瓷合金电极和陶瓷衬里■压力容器等级97/23/EC■技术指标：■用于AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN的电磁流量转换器AE14注1：对于不带显示器的转换器，必须用手持式终端来设置参数注2：脉冲输出和报警输出使用相同的接线端，所以这两个功能不能在同一时间使用注3：请参照GS01E07F01-00C现场通讯类型（/FB）输出信号：（注3）电流输出：4～20mA DC （负载电阻最大为750Ω） 半导体触点输出：脉冲输出或报警输出（参数选择） （额定触点：30V DC（关）和200mA（开）） 通信信号（选用）（注3）BRAIN或HART通信信号（叠加4～20mA DC信号上） 负载电阻：（包括电缆电阻）BRAIN：250～600ΩHART：230～600Ω取决于环路中的其它设备（多点模式）负载电容：最大0.22μF负载电感：最大3.3mH与电源线间距：≥15cm（避免平行布线）接收仪表的输入阻抗：≥10kΩ（在2.4kHz时）最大电缆长度：2km（使用“CEV”电缆时）瞬时流量量显示功能：（仅用于带显示器的转换器） 流量既可用流量单位显示，也可用量程百分比显示 累积流量显示功能：（仅用于带显示器的转换器） 只要设定一个积算系数，可以显示用任何流量单位表示的累积值阻尼功能：（注1）可设定范围从1秒～200秒（63%响应时间）量程范围设定功能：（注1）可以通过设定体积单位、时间单位、流量值和流量计通径来设定体积流量体积单位：加仑，桶（=158.987L），m3，L，cm3时间单位：秒、分钟、小时、天流量计通径：mm，inch脉冲输出功能：（注2）（注3）通过设定一个脉冲系数就可以输出用任何单位表示的脉冲量脉冲宽度：占空比50%或固定脉冲宽度（0.5，1，20，33，50或100ms）供用户选择输出速率：0.0001-1000PPS（选择脉冲输出时）状态输出功能：（注2）（注3）在参数设定中，可以选择下述中的一个·自动双范围状态输出自动双范围选择·正、反流向状态输出直接测量正向和反向流量·积算开关状态输出：当内部积算值超过设定值时，状态触点就改变状态·下限报警：流量小于下限设定值报警报警输出功能：（注2）（注3）在有警告产生时显示警告信号（通常被关闭）自诊断功能：（注1）转换器失灵，流量管损坏，设定错误等都可以被诊断并且显示出来失电数据保护：由EEPROM贮存数据，不需要备份电池接线口：ANSI 1/2NPT内螺纹，DIN Pg13.5内螺纹，ISO M20*1.5内螺纹，JIS G1/2内螺纹端子连接：M4螺钉外壳材料：铝合金涂层：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）防护结构：IP67，NEMA4X，JIS C0920水密性防护安装（AE14）：2英寸管道安装■测量管AE100MG/MN/SC/MH，AE200MG/MN/SC/MH，AE300MG/MN；AE100DG/DN/DH，AE200DG/DN/DH，AE300DG/DN 结构：IP67，NEMA4X，JIS C0920防浸水型通径：**65和125mm衬里为PFA只有CENELEC ATEX涂层：接线盒（AE***D）：聚氨酯防腐涂层盖子：深海藓绿（蒙赛尔色系0.6GY3.1/2.0）外壳：乳白色（蒙赛尔色系2.5Y8.4/1.2）壳体2.5～100mm通径：无（不锈钢表面）125～400mm通径：，乳白色（蒙赛尔色系2.5Y8.4/1.2）测量管材料：2.5～15mm通径：外壳：不锈钢（SCS11）法兰（仅15mm）：不锈钢（SUS304）管子：不锈钢（SCS13）或氧化铝陶瓷（99.9%）接线盒：铝合金（AE***D）25～100mm通径：外壳：不锈钢（SCS304）法兰：不锈钢（SUS304）管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%） 接线盒：铝合金（AE***D）125～400mm通径：外壳：碳钢法兰：碳钢管子：不锈钢（SUS304）*或氧化铝陶瓷（99.9%——仅限150和200mm通径）接线盒：铝合金（AE***D）*仅对于PFA和聚氨酯衬里接液部分材质：衬里：PFA，氧化铝陶瓷，聚氨酯电极：不锈钢（SUS316L），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱接地环：不锈钢（SUS316），哈氏合金C（相当于哈氏合金C-276），钛，钽，铂铱垫圈：·VALQUA#7020：四氟乙烯树脂和填充物（在流量管管体和接地环之间；陶瓷衬里）·VALQUA#4010：四氟乙烯橡胶（在流量管管体和接地环之间；附加规格/FRG）·非石棉连接片外壳带四氟乙烯树脂（在接地环和管道法兰之间。
电磁流量计的选型需要考虑哪些要点
电磁流量计的选型需要考虑哪些要点1.测量介质的性质：液体或气体？介质的温度、压力、浓度等因素会对流量计的性能产生影响，需要根据实际情况选择合适的型号和材质。
2.测量范围：根据实际流量的变化范围来选择合适的测量范围，以保证流量计在不同条件下都能正常工作，并且在量程的大部分范围内保持较高的准确度。
3.精度要求：根据实际的流量测量精度要求，选择符合精度要求的电磁流量计。
常见的精度等级有0.5级、1级、1.5级等，根据实际需要进行选择。
4.环境条件：考虑到工作环境的温度、压力、湿度、防爆要求等因素，选择合适的环境适应性强的电磁流量计，以确保流量计在恶劣环境下的可靠性和稳定性。
5.电磁流量计的结构形式：根据工艺管道的直径、流速和介质情况，选择合适的电磁流量计结构形式，如法兰连接式、嵌入式等。
6.信号输出方式：根据电气控制系统的要求，选择合适的信号输出方式，如模拟信号输出（4-20mA、0-5V等）或数字信号输出（RS485、MODBUS等）。
7.功耗和供电方式：电磁流量计的功耗会直接影响到供电系统的设计和运行，需要选择符合实际供电条件的电磁流量计，同时考虑到是否需要备用电源以确保流量计的正常工作。
8.维护和维修方便性：考虑到维护和维修的便利性，选择结构合理、易于维护的电磁流量计，以降低维修成本和停机时间。
9.功能性要求：根据具体需要，考虑是否需要具备多种功能，如流量总量累积、温度和压力补偿、流体密度判断、故障自诊断等。
10.成本和性价比：最终还需要考虑电磁流量计的价格和性价比，综合考虑前述要点来选择适合自己需求的电磁流量计。
总之，电磁流量计的选型需要考虑介质性质、测量范围、精度要求、环境条件、结构形式、信号输出方式、功耗和供电方式、维护和维修方便性、功能性要求以及成本和性价比等多个要点，只有综合考虑这些因素，才能选出最适合实际需求的电磁流量计。
电磁流量计的选型（完整版）
电磁流量计的选型（完整版）电磁流量计的选型电磁流量计是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
糨是根据法拉第电磁感应定律制成的，用来测量导电液体体积流量的仪表。
由于其独特的优点，目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；各种浆液流量测量，形成了独特的应用领域。
在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。
传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。
转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。
LDE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际最新技术、输入抗阻高达10的15次方欧姆，共模抑制比优于100db, 对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db ，可以测量更低电导率的流体介质流量。
其传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。
使客户“买的放心，用的省心，服务称心"是我公司的宗旨。
二、产品特点·管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
·测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
·在现场可根据用户实际需要在线修改量程。
·高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
·采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
·采用16位嵌入式微处理器，运算速度快精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
横河AXF电磁流量计
71:Meas Mod Set 检查C20参数在没有选择选项代码HF1或者HF2的情况下，测量模式（C20）设置为加强型DF。
72: Size Set Err 检查C32参数公称通径(C32)设置值为3000.1 mm或更高。检查C32参数是否正确。
73: Adh Set Err 检查K11～K14参数粘污度级别不满足级别1＜级别2＜级别3＜级别4。
2、过程警报
30:Sig Overflow 请检查信号电缆和接地是否正常 输入信号错误
31: Empty Pipe 请用流体充满流量管 流量管未充满流体
32: HH/LL Alm 请检查流量及设定值 超过超高位流量极限值或者低于超低位流量极限值的流量警报。
33: Adhesion Alm 粘污电极电极警报 清洁电极。
Yes 禁止参数改写
No 允许
P23 软件锁 (SOFT SEAL)
四、警报和警告提示
1、系统警报
10:uP Fault 请联系最近的销售或服务中心 微处理器错误
11:EEPROM Fault 请联系最近的销售或服务中心 EEPROM 错误
12:A/D(H) Fault 请联系最近的销售或服务中心 A/D转换器错误
横河AXF电磁流量计使用说明书
一、设置键的操作和功能
SET：下翻、选择和确认
SHIFT + SET: 上翻
▼: 光标下移
SHIFT: 光标右移
SHIFT + ▼: 光标上移
二、显示单元的设置方法
通电后自动进入运行显示模式
按住SET 2S以上，选择进入模式
按住SHIFT + ▼，进入进入设置模式
AXF电磁流量计流量管可选规格
垫片：氯丁橡胶
螺栓：JIS SUS304 (或AISI 304 SS不锈钢)； 螺母：JIS SUS403 (或AISI 403 SS不锈钢); 垫片：非石棉PTFE铠装
专用垫片(*3)
PFA 衬套或陶瓷衬里的PVC管使用Viton® 垫片。Valqua #4010, 不掺入特殊 的氟化橡胶。适用于2.5 mm (0.1 in.)～200 mm (8.0 in.)。
PFA 衬套或陶瓷衬里的PVC管使用防酸Viton® 垫片。Valqua #4010, 掺入特 殊的氟化橡胶(掺入#RCD470)。适用于2.5 mm (0.1 in.)～200 mm (8.0 in.)。
PFA 衬套或陶瓷衬里的PVC管使用防碱Viton® 垫片。Valqua #4010, 掺入特 殊的氟化橡胶(掺入#RCD970)。适用于2.5 mm (0.1 in.) ~ 200 mm (8.0 in.)。
螺栓、螺母和垫片 (*2) 夹持型连接提供螺 螺栓和螺母：碳钢、垫片：氯丁橡胶
栓、螺母和垫片。
仅适用于ANSI 150, 螺栓和螺母：碳钢、垫片：表面覆PTFE的非石棉垫片
JIS10K或JIS20K夹
持型连接。
螺栓：JIS SUS304 (或AISI 304 SS不锈钢)；
螺母：JIS SUS403 (或AISI 403 SS不锈钢);
环氧树脂涂层
采用环氧树脂而不是标准聚氨脂包层。颜色与标准类型相同。
X1
高强防腐涂层
如标准包层一样的三层包层(一层聚氨酯层和两层环氧树脂层)颜色与标准类 型相同。防盐/碱/酸性环境。
材料证明
重新给出下列材料认证： PFA/聚氨酯： 管道、电极、接地环/接地电极、小法兰(夹持型)、法兰(法兰 型)陶瓷：仅用于接地环或接地电极
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
·自动量程切换 当流量超过量程的100％时，将自动执行转换到下一个量 程(最多有四个量程)。可通过状态输出和显示器确认量 程切换。
正向和反向流量测量功能 (*1)(*2)： 可以测量正向和反向的流量。 可通过状态输出和显示器 确认反向流量测量。
通用技术规格
GS 01E20D01-01C-C
AXF 一体型电磁流量计／ 分离型电磁流量计传感器
AXF系列电磁流量计是基于数十年现场实践经验研发的产 品，不仅耐用，而且易于操作。
可更换电极和电极粘污度诊断功能的结合大大提高了系统可 维护性。
AXF采用能消除流体噪音的“双频励磁法”(针对口径≤400 mm(16in.))和为应对恶劣环境下使用所新增的可选“增强型 双频励磁法”，确保系统的强效稳定性和快速响应。
*可以选用“US Oil” 或 “US Beer”。
脉冲输出 (*1)(*2)： 通过脉冲当量设置，系统可以输出有标度的脉冲。 脉冲宽度： 脉冲宽度可以选择50%占空比或固定值 (0.05, 0.1, 0.5, 1, 20, 33, 50, 100 ms)。 输出速率： 0.0001 ~ 10000 pps (脉冲/秒)
“Easy Setup（快速设置）”参数“◇” 使用频率最高的参数整合成一组，位于参数设置的最前 面。 用户可以在不开盖的情况下，使用红外开关进行参数设 置。
●产品系列
改善精度规格 标准精度为读数的0.35%。也有选购的高精度等级，精度 为读数的0.2%。
超小尺寸法兰型 法兰型口径可以从2.5 mm开始。
横河电机株式会社 版权所有2006
GS 01E20D01-01C-C
功能“◇”
参数设置 (*2): 用户可通过液晶显示屏和三个红外开关在不打开壳盖时 设置参数。 参数也可以通过HHT(手持终端)设置。
显示语言 (*2): 用户可以选择使用英语、日语、德语、法语、意大利语 或西班牙语。
瞬时流量/累积值显示功能（对于有显示器的型号）(*2): 全点阵液晶显示器允许用户选择一行到三行显示： ·瞬时流量 ·瞬时流量（%） · 瞬时流量（条状图） ·电流输出值（mA） ·累积值 ·位号 ·电极粘污度诊断结果
报警输出 (*1)(*2)： “报警选择功能”选中的报警项目，在发生故障时，才进 行报警。
自诊断功能 (*2)： 出现报警时，系统报警、过程报警、设置报警和警告以及 具体的对策会一起显示。
流量上限/下限报警 (*1)(*2): 流量大于或小于设定值时，就会报警。 另外，还可以设置 两个高位极限(H, HH)和两个低位极限(L, LL)。当流量大于 任一个上限设定值或小于任一个下限设定值时，报警状态 为输出。
累积值开关 (*1)(*2)： 当累积值等于或大于设定值时，进行状态输出。
预设累积值 (*1)(*2)： 参数设置或状态输入功能允许系统将累积值预设为设定值 或零。
0%信号锁定 (*1)(*2): 状态输入强制性地将瞬时流量显示、电流输出、脉冲输出 和流量累积值锁定为0%。
报警选择功能 (*2)： 报警分为系统报警（硬件故障），过程报警（如“Empty Pipe（空管）”、“Signal Overflow（信号溢出）”和 “Adhension Alarm（粘污报警）”）、设置报警和警 告。用户可以选择是否对各项进行报警。报警的电流输出 值可以选择：≤2.4 mA，固定为4 mA、≥21.6 mA等， 或HOLD（保持）。
横河电机株式会社 版权所有2006
GS 01E20D01-01C-C
5
AXF流量管口径：AXF标准（面间尺寸代码1）（接上页）
横河电机株式会社 版权所有2006
GS 01E20D01-01C-C
6
AXF流量管口径： 早期ADMAG或ADMAG AE (面间长度代码2)的替换型
防护： 一般型/卫生型/TIIS防爆型：
*2: 对于未配有显示器的转换器，必须使用手持终端设置 参数。
励磁方式： ·标准双频励磁：
口径2.5 ~ 400 mm (0.1 ~ 16 in.) ·增强型双频励磁：
口径25 ~ 200 mm (1.0 ~ 8.0 in.) （可选代码HF1或HF2）
输入信号 (*1):“◇” 一路状态输入：无源触点 负载电阻： ≤200Ω（通），≥100 kΩ（断）。
卫生型: 口径15～125mm(0.5～5.0in.) ·壳体: 无涂层(不锈钢表面) ·适配器:无涂层(不锈钢表面) ·接线盒和盖(分离型传感器): 防腐聚氨酯涂层 涂层颜色: 薄荷绿( 芒赛尔5 . 6 B G 3 . 3 / 2 . 9 ，或其他相当 颜色)
口径150～300mm(6.0～12in.)(夹持型)， 口径150～400mm(6.0～16in.)(法兰型的管道连接代码B)， 口径50～2600mm(2.0～104in.)(法兰型的管道连接代码 C)：
·壳体、法兰(仅法兰型)、接线盒和盖(分离型传感器)： 防腐聚氨酯涂层 涂层颜色： 薄荷绿(芒赛尔5.6BG3.3/2.9，或其他相 当颜色)
注： “双频励磁法”是横河电机株式会社的专利技术。 具有支持FOUNDATION Fieldbus基金会现场总线协议的 型号。
■产品特点
现场总线通讯型号需要参阅GS 01E20F02-01C-C地方标记 为“◇”。
●使用方便 流体粘污度诊断
通过监控电极上的绝缘介质的粘污度就可判断仪表是否需 要进行维修。 由于采用了选购的可更换电极，即使在严重粘污时，也可 以很方便地从流量计上拆下电极进行清洗。 灵活的电缆接线口方向 在使用现场，转换器或接线盒可以任意旋转，以改变电缆 接线口的方向。 多功能清晰显示 显示器采用一个大的带背光全点阵液晶显示屏，它可以用来 进行各种显示。 可以显示一到三行。发生报警时，显示器上还会显示出具体 的应急对策。
涂层:
一般型/防爆型 口径2.5～125mm(0.1～5.0in.)(夹持型) 口径2.5～125mm(0.1～5.0in.)(法兰型的管道连接代码B 或D): ·壳体：无涂层(不锈钢表面)。 ·法兰(仅限法兰型)：无涂层(不锈钢表面) ·接线盒和盖(分离型传感器)： 防腐聚氨酯涂层 涂层颜色：薄荷绿(芒赛尔5.6 BG 3.3/2.9，或其它 相当颜色)
负载电阻： 250 ~ 600Ω(包括电缆电阻)
负载电容：≤0.22 µF
负载电感：≤3.3 mH
通讯设备的输入阻抗： ≥10 kΩ（24 kHz时）
HART:
通讯距离： 当使用多股双绞线时，通讯距离≤1.5 km (0.9英里)。 通 讯距离会随电缆的类型而变化。
2
负载电阻： 230 ~ 600Ω(包括电缆电阻)
高速脉冲输出“◇” 脉冲频率可以达到10000 pps（脉冲/秒），这样就可以参 与高速应用，如进行短时间的批处理操作。
一体型流量计增加了更灵活的输入/输出功能“◇”
GS 01E20D01-01C-C
©版权所有2003年6月 2006年9月第7版
■标准技术规格
●转换器(一体型流量计)
*1: 可选择以下两点： 一个脉冲输出，一个报警输出，一 个状态输入或两个状态输出。
IP66, IP67, JIS C0920防浸型 除TIIS以外的防爆型 若是TIIS防爆型，请参照“危险区域等级”中的描述。
潜水型(仅适用于分离型传感器)：
IP68(用于短时间潜入水下)
JIS C0920潜水型
注：
测试状态：水面下50 m，相当于进行一个月的 0.5 MPa的水压试验。 电缆在工作地点应该保护好。如果需一直安装在水 下和腐蚀性流体中，请与横河电机株式会社办事处 联系。
电极粘污诊断功能 (*1)(*2): 此功能允许监视电极上绝缘材料的粘污程度。根据粘污状 态，状态输出会对用户进行警告或报警。如果有备用的电 极，当出现粘污时把原来的电极取出清理。
横河电机株式会社 版权所有2006
GS 01E20D01-01C-C
4
●流量管（分离型传感器/一体型流量计） AXF流量管口径：AXF标准（面间尺寸代码1）形式（一体型流量计）： ·电气连接：ANSI 1/2 NPT内螺纹
ISO M20 ×1.5内螺纹 JIS G1/2 (PF1/2) 内螺纹 ·电气连接的方向:即使是交货后仍可改变方向。 ·端子连接：M4螺纹端子 接地： 接地电阻≤100 Ω 当选择可选代码A时，接地电阻≤10Ω。 * 若是除TIIS以外的防爆型，请遵守各个国家制定的国内 电气要求。 * 若是TIIS防爆型，请参照“危险区域等级”中的描述。
输出信号“◇”： · 一路电流输出： 4 ~ 20 mA DC（负载电阻：负载电阻
最大750 Ω，其中包括电缆电阻） ·一路脉冲输出 (*1):
晶体管结点输出(集电极开路) 触点容量：30 V DC (断)，200 mA (通) 输出速度：0.0001 ~ 10000 pps (脉冲/秒) ·一路报警输出 (*1): 晶体管结点输出(集电极开路) 触点容量： 30 V DC (断)，200 mA (通) ·两路状态输出(*1): 晶体管结点输出(集电极开路) 结点容量： 30 V DC (断)，200 mA (通)
特殊应用电缆长度： 使用下面的公式计算特殊应用电缆长度。
其中： L = 长度（m或ft） R = 电阻Ω（包括安全栅电阻） C = 电缆电容（pF/m 或 pF/ft） Cf = 接收器的最大旁路电容（pF/m或pF/ft）
注：HART为HART通讯基金会的注册商标。 断电时的数据安全性：
数据（如参数、累计值等）是由EEPROM储存。 不需要 备用电池。 显示器(*2)： 全点阵液晶显示器（32×132像素） 避雷器“◇”： 避雷器接在电流输出端、脉冲/警报/状态输入和输出端。 选择可选代码A时，避雷器要接到电源接线端子。 防护： 普通型/卫生型/防爆型 IP66, IP67, JIS C0920防水型 除TIIS以外的防爆型： 若是TIIS防爆型，请参照“危险区域等级”中的描述。 涂层： 外壳和壳盖：防腐聚氨酯 涂层颜色：薄荷绿涂层（蒙赛尔5.6 BG 3.3/2.9，或其它
