闭合电路欧姆定律导学案

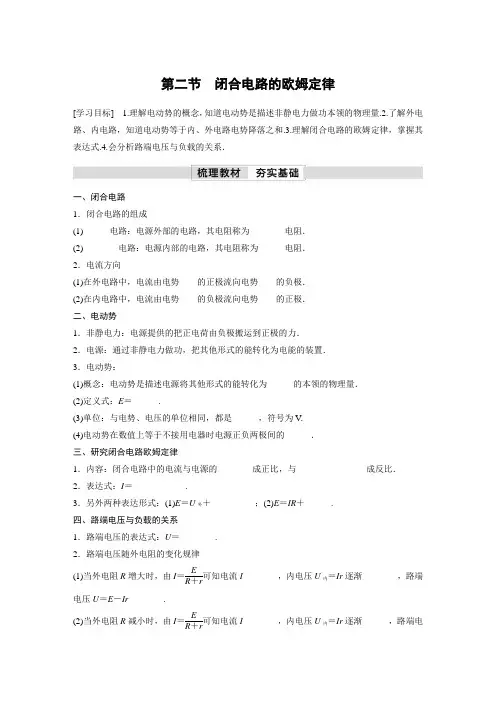

高中物理基础知识及例题(学案) 闭合电路的欧姆定律
第二节闭合电路的欧姆定律[学习目标] 1.理解电动势的概念，知道电动势是描述非静电力做功本领的物理量.2.了解外电路、内电路，知道电动势等于内、外电路电势降落之和.3.理解闭合电路的欧姆定律，掌握其表达式.4.会分析路端电压与负载的关系．一、闭合电路1．闭合电路的组成(1)______电路：电源外部的电路，其电阻称为________电阻．(2)________电路：电源内部的电路，其电阻称为______电阻．2．电流方向(1)在外电路中，电流由电势____的正极流向电势____的负极．(2)在内电路中，电流由电势____的负极流向电势____的正极．二、电动势1．非静电力：电源提供的把正电荷由负极搬运到正极的力．2．电源：通过非静电力做功，把其他形式的能转化为电能的装置．3．电动势：(1)概念：电动势是描述电源将其他形式的能转化为______的本领的物理量．(2)定义式：E＝______.(3)单位：与电势、电压的单位相同，都是______，符号为V.(4)电动势在数值上等于不接用电器时电源正负两极间的______．三、研究闭合电路欧姆定律1．内容：闭合电路中的电流与电源的________成正比，与________________成反比．2．表达式：I＝____________.3．另外两种表达形式：(1)E＝U外＋__________；(2)E＝IR＋______.四、路端电压与负载的关系1．路端电压的表达式：U＝________.2．路端电压随外电阻的变化规律(1)当外电阻R增大时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐________，路端电压U＝E－Ir________.(2)当外电阻R减小时，由I＝ER＋r可知电流I________，内电压U内＝Ir逐渐______，路端电压U＝E－Ir________.1．判断下列说法的正误．(1)电源是通过静电力做功把其他形式的能转化为电能的装置．()(2)把同一电源接在不同的电路中，电源的电动势也将变化．()(3)外电阻变化可以引起内电压的变化，从而引起内电阻的变化．()(4)对于同一电源，外电路的电阻越大，路端电压就越大．()(5)外电路断路时，电源两端的电压就是电源电动势．()2.如图所示，电动势为2 V的电源跟一个阻值R＝9 Ω的电阻接成闭合电路，理想电压表测得电源两端电压为1.8 V，则电源的内阻为________ Ω.一、电源的电动势导学探究日常生活中我们经常接触到各种各样的电源，如图所示的干电池、手机电池，它们有的标有“1.5 V”字样，有的标有“3.7 V”字样．(1)如果把5 C的正电荷从1.5 V干电池的负极移到正极，电荷的电势能增加了多少？非静电力做了多少功？如果把2 C的正电荷从3.7 V手机电池的负极移到正极呢？(2)是不是非静电力做功越多，电源把其他形式的能转化为电能的本领就越大？如何描述电源把其他形式的能转化为电能的本领？知识深化对电动势的理解1．E ＝Wq 是电动势的定义式而不是决定式，E 的大小与W 和q 无关，是由电源自身的性质决定的；电动势不同，表示电源将其他形式的能转化为电能的本领不同．2．电动势与电压不同：电动势是描述电源非静电力做功本领大小的物理量，而电压表示两点电势的差值．当外电路断开时，电动势在数值上等于电源两极间的电压． 例1 (多选)关于电动势E 的说法正确的是( )A ．电动势E 的大小，与非静电力所做的功W 的大小成正比，与移送电荷量q 的大小成反比B ．电动势E 是由电源本身决定的，跟电源的体积和外电路均无关C ．电动势E 是表征电源把其他形式的能转化为电能本领强弱的物理量D ．电动势E 的单位与电势差的单位相同，故两者在本质上相同针对训练1 (多选)一组铅蓄电池的电动势为4.8 V ，内阻不为零，以下说法中正确的是( ) A ．电路中每通过1 C 电荷量，铅蓄电池能把4.8 J 的化学能转变为电能 B ．体积大的铅蓄电池比体积小的铅蓄电池的电动势大C ．电路中每通过1 C 电荷量，铅蓄电池内部非静电力做功为4.8 JD ．该铅蓄电池把其他形式的能转化为电能的本领比一节干电池(电动势为1.5 V)的强 二、闭合电路的欧姆定律 1．内、外电路中的电势变化如图所示，外电路中电流由电源正极流向负极，沿电流方向电势降低，内电路中电流由电源负极流向正极，沿电流方向电势升高．2．闭合电路欧姆定律的几种表达形式 (1)I ＝ER ＋r、E ＝IR ＋Ir 只适用于外电路为纯电阻的闭合电路． (2)U 外＝E －Ir ，E ＝U 外＋U 内适用于任意的闭合电路．例2 如图所示的电路中，当S 闭合时，电压表和电流表(均为理想电表)的读数分别为1.6 V 和0.4 A ，当S 断开时，它们的示数变为1.7 V 和0.3 A ，则电源的电动势和内阻各为多少？针对训练2(多选)如图所示，当可变电阻R＝2 Ω时，理想电压表的示数U＝4 V，已知电源的电动势E＝6 V，则()A．此时理想电流表的示数是2 AB．此时理想电流表的示数是3 AC．电源的内阻是1 ΩD．电源的内阻是2 Ω三、路端电压与负载的关系导学探究1.在如图所示的电路中，电源的电动势E＝10 V，内电阻r＝1 Ω，试求当外电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压．通过数据计算，你发现了怎样的规律？2．根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式，并画出U－I图像．知识深化1．外电阻的两类变化引起的相应变化(1)说明电源的电动势在数值上等于电源没有接入电路时的路端电压．(2)说明 由于电源内阻很小，所以短路时会形成很大的电流，为保护电源，绝对不能把电源两极直接相连接． 2．电源的U －I 图像 (1)函数表达式：U ＝E －Ir .(2)电源的U －I 图线是一条倾斜的直线，如图所示．(3)当外电路断路时(即R →∞，I ＝0)：纵轴上的截距表示电源的电动势E ；当外电路短路时(R ＝0，U ＝0)：横轴上的截距表示电源的短路电流I 短＝Er .(条件：横、纵坐标均从0开始)(4)图线的斜率：其绝对值为电源的内电阻，即r ＝E I 短＝|ΔUΔI|.例3 (2022·广州市高二期末)如图为两个不同闭合电路中两个不同电源的U －I 图像，下列判断正确的是( )A ．电动势E 1＝E 2，发生短路时的电流I 1<I 2B ．电动势E 1＝E 2，内阻r 1>r 2C ．电动势E 1>E 2，内阻r 1<r 2D ．当两电源的工作电流变化量相同时，电源2的路端电压变化大 例4 (多选)如图所示为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13 ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A针对训练3 (多选)当分别用A 、B 两电源给某电路供电时，其路端电压与电流的关系图线如图所示，则( )A ．电源电动势E A ＝EB B ．电源内阻r A ＝r BC ．电源A 的短路电流为0.2 AD ．电源B 的短路电流为0.3 A第二节 闭合电路的欧姆定律探究重点 提升素养 一、 导学探究(1)把5 C 的正电荷从1.5 V 干电池的负极移到正极，电荷的电势能增加了7.5 J ，非静电力做功7.5 J ．把2 C 的正电荷从3.7 V 手机电池的负极移到正极，电荷的电势能增加了7.4 J ，非静电力做功7.4 J.(2)不是．非静电力对电荷做功多少与电荷的数量有关．若把相同数量的正电荷从电源的负极移到正极，做功越多，电荷获得的电势能越多，表明电源把其他形式的能转化为电能的本领就越大．可以用非静电力做的功与电荷量的比值来反映电源把其他形式的能转化为电能的本领．例1 BC [E ＝Wq 是电动势的定义式，电动势与W 、q 没有关系，它是由电源本身决定的，是表征电源把其他形式的能转化为电能本领强弱的物理量．电动势和电势差尽管单位相同，但本质上是不相同的，故选B 、C.]针对训练1 ACD [由W ＝Eq 可知，电路中每通过1 C 的电荷量时，铅蓄电池将4.8 J 的化学能转化为电能，故A 正确；电池的电动势与电池体积无关，故B 错误；电路中每通过1 C 的电荷量，铅蓄电池内部非静电力做功为W ＝Eq ＝4.8 J ，故C 正确；电动势反映电源将其他形式的能转化为电能的本领，故D 正确．]例2 2 V 1 Ω解析 当S 闭合时，R 1和R 2并联接入电路，由闭合电路欧姆定律得U 1＝E －I 1r 代入数据得E ＝1.6＋0.4r ①当S 断开时，只有R 1接入电路，由闭合电路欧姆定律得U 2＝E －I 2r 代入数据得E ＝1.7＋0.3r ② 联立①②得E ＝2 V ，r ＝1 Ω.针对训练2 AC [由题图可知电压表测量的是路端电压，电流表测的是通过可变电阻R 的电流，则U ＝IR ，得I ＝2 A ，再由闭合电路欧姆定律有E ＝U ＋Ir ，将I ＝2 A 、U ＝4 V 、E ＝6 V 代入可得r ＝1 Ω，故选项A 、C 正确，B 、D 错误．] 三、 导学探究1．外电压分别为7.5 V 、8 V 、9 V ．随着外电阻的增大，路端电压逐渐增大． 2．由E ＝U ＋U 内及U 内＝Ir 得 U ＝E －Ir ，U －I 图像如图所示．例3 D [由闭合电路欧姆定律得E ＝U ＋Ir ，变形得U ＝E －Ir ，对应图像可知，电源的U －I 图像与纵轴的截距表示电源的电动势E ，斜率表示内阻r ，与横轴的截距为电路中的短路电流，所以由图像可得E 1＝E 2，r 1<r 2，I 1>I 2，所以A 、B 、C 错误；当两电源的工作电流变化量相同时，由于2的斜率比1的斜率大，所以电源2的路端电压变化大，所以D 正确．]例4 AD [在电源的U －I 图线中，纵轴截距表示电源电动势，A 正确；横轴截距表示短路电流，C 错误；U －I 图线斜率的绝对值表示电源的内电阻，则r ＝2－0.86 Ω＝0.2 Ω，B 错误；当电路路端电压为1 V 时，内电阻分得的电压U 内＝E －U 外＝2 V －1 V ＝1 V ，则电路中的电流I ＝U 内r ＝10.2A ＝5 A ，D 正确．]针对训练3 BD [由闭合电路欧姆定律得U ＝E －Ir ，当I ＝0时，U ＝E ，由题图可知，E A ＝2 V ，E B ＝1.5 V ，E A >E B ，故A 错误；U －I 图线斜率的绝对值表示电源的内阻．两图线平行，说明电源的内阻相等，即r A ＝r B ，故B 正确；电源A 的短路电流为I A ＝E A r A ＝22－10.2A ＝0.4A ，故C 错误；电源B 的短路电流为I B ＝E B r B ＝ 1.51.5－10.1A ＝0.3 A ，故D 正确．]。

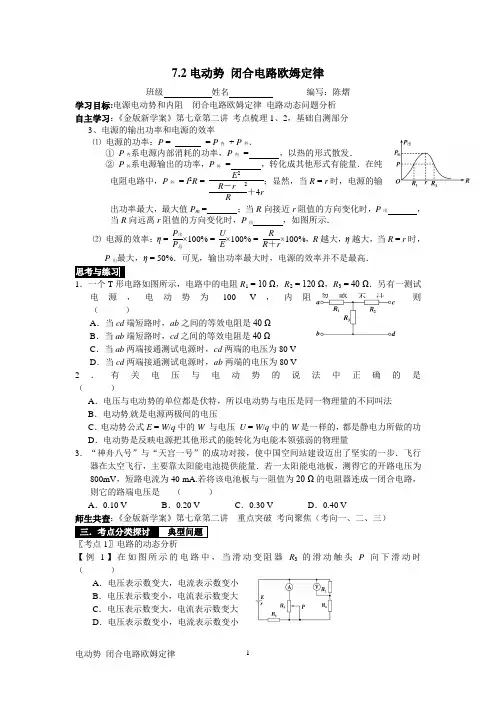

电动势 闭合电路欧姆定律学案
7.2电动势闭合电路欧姆定律班级姓名编写：陈熠学习目标:电源电动势和内阻闭合电路欧姆定律电路动态问题分析自主学习：《金版新学案》第七章第二讲考点梳理1、2，基础自测部分3、电源的输出功率和电源的效率⑴电源的功率：P = = P内+ P外．①P内系电源内部消耗的功率，P内= ，以热的形式散发．②P外系电源输出的功率，P外= ，转化成其他形式有能量．在纯电阻电路中，P外= I2R =E2R－r2R＋4r；显然，当R = r时，电源的输出功率最大，最大值P m = ；当R向接近r阻值的方向变化时，P出，当R向远离r阻值的方向变化时，P出，如图所示．⑵电源的效率：η = P出P总×100% =UE×100% =RR＋r×100%，R越大，η越大，当R = r时，P出最大，η = 50%．可见，输出功率最大时，电源的效率并不是最高．思考与练习1．一个T形电路如图所示，电路中的电阻R1 = 10 Ω，R2 = 120 Ω，R3 = 40 Ω．另有一测试电源，电动势为100 V，内阻忽略不计．则（）A．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V2．有关电压与电动势的说法中正确的是（）A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势就是电源两极间的电压C．电动势公式E = W/q中的W与电压U = W/q中的W是一样的，都是静电力所做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量3．“神舟八号”与“天宫一号”的成功对接，使中国空间站建设迈出了坚实的一步．飞行器在太空飞行，主要靠太阳能电池提供能量．若一太阳能电池板，测得它的开路电压为800mV，短路电流为40 mA.若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是（）A．0.10 V B．0.20 V C．0.30 V D．0.40 V师生共查：《金版新学案》第七章第二讲重点突破考向聚焦（考向一、二、三）三．考点分类探讨典型问题〖考点1〗电路的动态分析【例1】在如图所示的电路中，当滑动变阻器R3的滑动触头P向下滑动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小【变式跟踪1】如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是（）A．小灯泡L1、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A读数变小，电压表V读数变大D．电流表A读数变大，电压表V读数变小〖考点2〗闭合电路欧姆定律的应用及电源的功率【例2】如图所示，已知电源电动势E = 5 V，内阻r = 2 Ω，定值电阻R1= 0.5 Ω，滑动变阻器R2的阻值范围为0～10 Ω.求：⑴当滑动变阻器R2的阻值为多大时，电阻R1消耗的功率最大？最大功率是多少？⑵当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？⑶当滑动变阻器的阻值为多大时，电源的输出功率最大？最大功率是多少？【变式跟踪2】如图所示电路，电源电动势为E，串联的固定电阻为R2，滑动变阻器的总电阻为R1，电阻大小关系为R1 = R2 = r，则在滑动触头从a端移动到b端的过程中，下列描述中正确的是（）A．电路中的总电流先减小后增大B．电路的路端电压先增大后减小C．电源的输出功率先增大后减小D．滑动变阻器R1上消耗的功率先减小后增大〖考点3〗电源的U–I图象的应用【例3】图甲是一个电灯两端电压与通过它的电流的变化关系曲线．由图可知，两者不成线性关系，这是由于_________________________________________________________________．如图乙所示，将这个电灯与20 Ω的定值电阻R串联，接在电动势为8 V的电源上，则电灯的实际功率为__________ W．（不计电流表电阻和电源内阻）【变式跟踪3】如图所示为两电源的U–I图象，则下列说法正确的是（）A．电源①的电动势和内阻均比电源②大B．当外接同样的电阻时，两电源的输出功率可能相等C．当外接同样的电阻时，两电源的效率可能相等D．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大〖考点4〗含电容器电路的分析与计算【例4】如图所示的电路中，电源电动势E = 3 V，内电阻r = 1 Ω，定值电阻R1 = 3 Ω，R2 =2 Ω，电容器的电容C = 100 μF，则下列说法正确的是（）A．闭合开关S，电路稳定后电容器两端的电压为1.5 VB．闭合开关S，电路稳定后电容器所带电荷量为3.0×10－4 CC．闭合开关S，电路稳定后电容器极板a所带电荷量为1.5×10－4 CD ．先闭合开关S ，电路稳定后断开开关S ，通过电阻R 1的电荷量为3.0×10－4 C【变式跟踪4】如图所示，R 是光敏电阻，当它受到的光照强度增大时（ ）A ．灯泡L 变暗B ．光敏电阻R 上的电压增大C ．电压表V 的读数减小D ．电容器C 的带电荷量增大四．考题再练 高考试题1．【2012·上海卷】直流电路如图所示，在滑动变阻器的滑片P 向右移动时，电源的 （ ）A ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小【预测1】某同学将一直流电源的总功率P E 、输出功率P R 和电源内阻的发热功率P r 随电流I 变化的图线画在同一坐标系内，如图所示，根据图线可知（ ）A ．反映P r 变化的图线是cB ．电源电动势为8 VC ．电源内阻为2 ΩD ．当电流为0.5 A 时，外电路的电阻为6 Ω2．【2013安徽高考】用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP = l 1，PN = l 2，则R x 的阻值为（ ） A ．102l R l B ．1012l R l l + C ．201l R l D ．2012l R l l + 【预测2】如下图所示电路中，R 1 = 12 Ω，R 2 = 6 Ω，滑动变阻器R 3上标有“20Ω 2 A ”字样，理想电压表的量程有0 ～ 3 V 和0 ～ 15 V 两挡，理想电流表的量程有0 ～ 0.6 A 和0 ～ 3 A 两档，闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2.5 V 和0.3 A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为________A ，该电源的电动势为________V ．五．课堂演练 自我提升1．在如图所示的电路中，电源内阻不可忽略，若调整可变电阻R 的阻值，可使电压表的示数减小ΔU （电压表为理想电表），在这个过程中 （ ）A ．通过R 1的电流减小，减少量一定等于ΔU /R 1B ．R 2两端的电压增加，增加量一定等于ΔUC ．路端电压减小，减少量一定等于ΔUD ．通过R 2的电流增加，但增加量一定大于ΔU /R 22．如图所示，直线A 为电源a 的路端电压与电流的关系图象；直线B 为电源b 的路端电压与电流的关系图象；直线C 为一个电阻R 的两端电压与电流的关系图象．如果将这个电阻R 分别接到a 、b 两电源上，那么有（ ）A ．R 接到a 电源上，电源的效率较高B ．R 接到b 电源上，电源的输出功率较大G M N PR 0 R xC ．R 接到a 电源上，电源的输出功率较大，但电源效率较低D ．R 接到b 电源上，电阻的发热功率和电源的效率都较高3．如图所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A分别为电压表和电流表．初始时S 0与S 均闭合，现将S 断开，则（ ）A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．C 的读数变小，A 的读数变大4．在如图所示的电路中，C 为一平行板电容器，闭合开关S ，给电容器充电，当电路中电流稳定之后，下列说法正确的是 （ ）A ．保持开关S 闭合，把滑动变阻器R 1的滑片向上滑动，电流表的示数变大，电压表的示数变大B ．保持开关S 闭合，不论滑动变阻器R 1的滑片是否滑动，都有电流流过R 2C ．保持开关S 闭合，将电容器上极板与下极板距离稍微拉开一些的过程中，R 2中有由b 到a 电流D ．断开开关S ，若此时刚好有一带电油滴P 静止在两平行板电容器之间，将电容器上极板与下极板稍微错开一些的过程中，油滴将向上运动5．如图所示的电路中，电源的电动势为E ，内电阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q ，将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流达到稳定后，则与P 移动前相比 （ ）A ．U 变小B ．I 变小C ．Q 不变D ．Q 减小6．如图所示，C 为两极板水平放置的平行板电容器，闭合开关S ，当滑动变阻器R 1、R 2的滑片处于各自的中点位置时，悬在电容器C 两极板间的带电尘埃P 恰好处于静止状态．要使尘埃P 向下加速运动，下列方法中可行的是A ．把R 2的滑片向左移动B ．把R 2的滑片向右移动C ．把R 1的滑片向左移动D ．把开关S 断开7．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如右图所示，图中U 为路端电压，I 为干路电流，a ，b 为图线上的两点，相应状态下电源的效率分别为ηa ，ηb ．由图可知ηa ，ηb 的值分别为 （ ）A ．34、14B ．13、23C ．12、12D ．23、138．如图所示，现有甲、乙、丙三个电动势E 相同而内阻r 不同的电源，由这三个电源分别给定值电阻R 供电，已知它的阻值大小关系为R > r 甲 > r 乙 > r 丙，如果将R 先后接在三个电源上时的情况相比较，下列说法正确的是 （ ）A ．接在甲电源上时，电源内阻消耗的功率最大B ．B ．接在乙电源上时，电源的总功率最大C ．接在丙电源上时，电源的输出功率最大D ．接在甲电源上时，电源的输出功率最大。

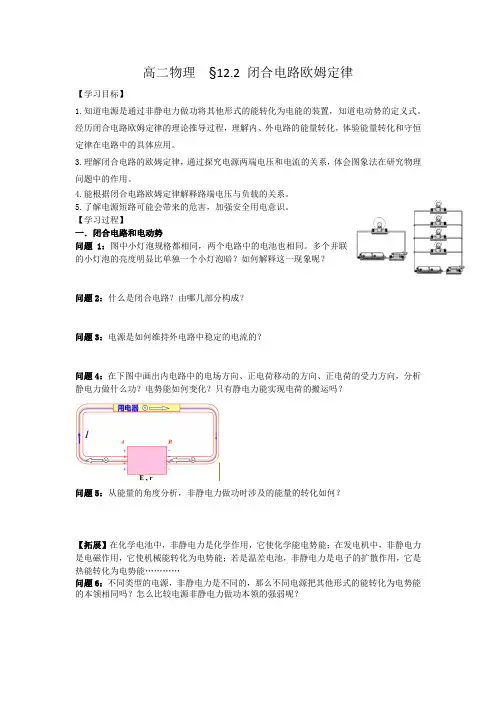

高二物理12.2 《闭合电路欧姆定律》学案 - 副本
高二物理§12.2 闭合电路欧姆定律【学习目标】1.知道电源是通过非静电力做功将其他形式的能转化为电能的装置，知道电动势的定义式。
经历闭合电路欧姆定律的理论推导过程，理解内、外电路的能量转化，体验能量转化和守恒定律在电路中的具体应用。
3.理解闭合电路的欧姆定律，通过探究电源两端电压和电流的关系，体会图象法在研究物理问题中的作用。
4.能根据闭合电路欧姆定律解释路端电压与负载的关系。
5.了解电源短路可能会带来的危害，加强安全用电意识。
【学习过程】一．闭合电路和电动势问题1：图中小灯泡规格都相同，两个电路中的电池也相同。
多个并联的小灯泡的亮度明显比单独一个小灯泡暗？如何解释这一现象呢？问题2：什么是闭合电路？由哪几部分构成？问题3：电源是如何维持外电路中稳定的电流的？问题4：在下图中画出内电路中的电场方向、正电荷移动的方向、正电荷的受力方向，分析静电力做什么功？电势能如何变化？只有静电力能实现电荷的搬运吗？问题5：从能量的角度分析，非静电力做功时涉及的能量的转化如何？【拓展】在化学电池中，非静电力是化学作用，它使化学能电势能；在发电机中，非静电力是电磁作用，它使机械能转化为电势能；若是温差电池，非静电力是电子的扩散作用，它是热能转化为电势能…………问题6：不同类型的电源，非静电力是不同的，那么不同电源把其他形式的能转化为电势能的本领相同吗？怎么比较电源非静电力做功本领的强弱呢？【重点提炼】1．闭合电路：由、和连成的电路。
和导线组成，电源内部是。
2．非静电力：在电源内部把从负极搬运到正极的力。
3．电源：通过做功把其他形式的能转化为的装置。
4．电动势E:(1)物理意义：表征电源把其他形式的能转化为的本领。
(2)定义：所做的功与所移动的之比。
(3)定义式：。
电动势由决定，与外电路和电池体积。
(4)单位：，符号是。
5.电源的内阻：电源内部也存在电阻，内电路的电阻称为。
【例题1】(多选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功【例题2】铅蓄电池的电动势为2 V，一节干电池的电动势为1.5 V，将铅蓄电池和干电池分别接入电路，两个电路中的电流分别为0.1 A和0.2 A。
闭合电路欧姆定律导学案
第二章第7节、闭合电路欧姆定律导学案（一）学习目标1、能够从能量转化的角度推导出闭合电路欧姆定律的公式；能够说出定律的内容2、针对给定的电路，能够说出当外电阻变化时，路端电压如何变化3、能够根据路端电压与电流的关系式，画出关系图线，并能说出图线的斜率、与坐标轴交点的物理意义学习重点 闭合电路欧姆定律 学习难点 路端电压与负载的关系 【基础导学】一、阅读教材60—61页，回答以下问题。
1、闭合电路是由哪几部分组成的？2、在外电路中，沿电流方向，电势如何变化？为什么？3、设电源电动势为E ，内阻为r ，外电路电阻为R ，闭合电路的电流为I ，（1）写出在t 时间内，外电路中消耗的电能E 外的表达式； （2）写出在t 时间内，内电路中消耗的电能E 内的表达式； （3）写出在t 时间内，电源中非静电力做的功W 的表达式； 根据能量守恒定律，以上三部分的能量关系 整理得：I = 二、闭合电路的欧姆定律（1）内容： （2）公式：（3）适用条件： （4）E =IR+ Ir ，U 外=IR ，习惯上写成为例1：在图中R 1=14Ω，R 2=9Ω，当开关处于位置1时，电流表读数I 1=0.2A ；当开关处于位置2时，电流表读数I 2=0.3A 。
求电源的电动势E 和内电阻r 。
三、【路端电压与电阻、电流的关系】 （一）路端电压与负载的关系 1．了解在电路中什么是负载？ 2．路端电压U 随外电阻R 变化的讨论 （1）当外电阻R 增大时，根据rR EI+=可知，电流I _____ (E 和r 为定值)，内电压U 内减小，根据U 外=E-U 内可知路端电压_____ ．（2）外电路断开时，R =∞，路端电压U = ; （3）外电路短路时，R=0，U=0，I =rE(短路电流)，短路电流由电源电动势和内阻共同决定，由于r一般很小，短路电流往往很大，极易烧坏电源或线路而引起火灾。
例题2.一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是A 、0.10 VB 、0.20 VC 、0.30 VD 、0.40 V例3：在如图的闭合电路中，当滑片P 向右移动时，两电表读数的变化是( )A ．A 变大，V 变大B ．A 变小，V 变大C ．A 变大，V 变小D ．A 变小， V 变小 分析：3．关于闭合电路欧姆定律的动态应用闭合电路欧姆定律之中的动态分析的具体步骤大体如下： (1)根据外电路总电阻的变化，判断闭合电路 的变化情况． (2)依据rR EI +=，判断闭合电路 的变化情况． (3)依据U=E-Ir ，判断 的变化情况． (4)依据分压、分流原理判断动态部分的物理量的变化．例4：如图，A 、B 两灯电阻相同，当滑动变阻器的滑动端P 向下滑动时（ ）A 、通过电源的电流减小B 、电阻R 中的电流减小C 、电灯A 将变暗一些D 、电灯B 将变暗一些 分析：（二）路端电压与电流的关系1.电源的路端电压与电流的函数表达式为 ；2.电源的路端电压U 与总电流I 的关系图线。
高中物理第二章恒定电流7闭合电路的欧姆定律学案3_1
闭合电路的欧姆定律目标导航思维脉图1.了解内电路、外电路，知道电动势与内、外电压的关系。
(物理观念）2。
掌握闭合电路的欧姆定律并会进行有关计算。
（物理观念)3.会用闭合电路的欧姆定律分析路端电压与负载的关系，培养逻辑思维能力（科学思维)4.会从公式和图象两个角度分析路端电压U与电流I的关系,培养用图象法表述和分析图象问题的能力。
（科学探究）必备知识·自主学习一、闭合电路的欧姆定律1.闭合电路的组成(1)闭合电路是指由电源和用电器及导线组成的完整的电路。
(2）内电路:如图所示，电源内部的电路叫内电路，电源的电阻叫内电阻。
(3)外电路:电源外部的电路叫外电路，外电路的电阻称为外电阻.2。
闭合电路的欧姆定律（1）内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（2）表达式:I=。
（3)适用条件:外电路为纯电阻电路。
二、路端电压与负载的关系1。
路端电压与外电阻的关系：U外=E-U内=E-r.结论:（1）R增大→U外增大；(2）外电路断路时U外=E;(3)外电路短路时U外=0。
2.路端电压与电流的关系（1）公式：U外=E-Ir。
(2)图象(U-I图象):如图所示是一条倾斜的直线,该直线与纵轴交点的坐标表示电动势E，斜率的绝对值表示电源内阻r。
（1）电动势越大,闭合电路的电流就越大。
（×)(2)电源的内阻越大，闭合电路的电流就越小.(×）(3）电源一定时，负载电阻越大,电流越小。
(√)（4）电源发生短路时,电流为无穷大.（×）(5）外电路断路时，电源两端的电压就是电源电动势.（×)关键能力·合作学习知识点一闭合电路的欧姆定律角度1闭合电路的欧姆定律的表达式表达式物理意义适用条件I=电流与电源电动势成正比，与电路总电阻成反比纯电阻电路E=I(R+r)①E=U外+Ir②E=U外+U内③电源电动势在数值上等于电路中内、外电压之和①式适用于纯电阻电路;②③式普遍适用EIt=I2Rt+I2 rt④W=W外+W 内⑤电源提供的总能量等于内、外电路中电能转化为其他形式的能的总和④式适用于纯电阻电路，⑤式普遍适用【典例1】如图所示的电路中,当开关S接a点时,标有“4 V,8 W”的小灯泡L正常发光，当开关S接b点时,通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。
