电线选用计算公式

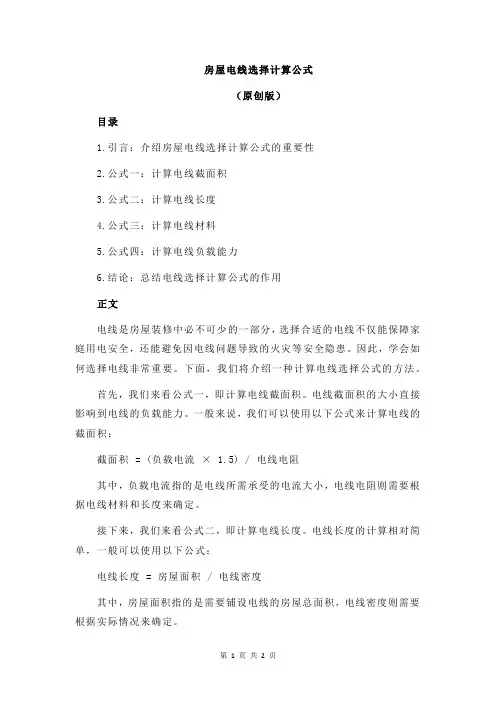

房屋电线选择计算公式
房屋电线选择计算公式（原创版）目录1.引言：介绍房屋电线选择计算公式的重要性2.公式一：计算电线截面积3.公式二：计算电线长度4.公式三：计算电线材料5.公式四：计算电线负载能力6.结论：总结电线选择计算公式的作用正文电线是房屋装修中必不可少的一部分，选择合适的电线不仅能保障家庭用电安全，还能避免因电线问题导致的火灾等安全隐患。
因此，学会如何选择电线非常重要。
下面，我们将介绍一种计算电线选择公式的方法。
首先，我们来看公式一，即计算电线截面积。
电线截面积的大小直接影响到电线的负载能力。
一般来说，我们可以使用以下公式来计算电线的截面积：截面积 = (负载电流× 1.5) / 电线电阻其中，负载电流指的是电线所需承受的电流大小，电线电阻则需要根据电线材料和长度来确定。
接下来，我们来看公式二，即计算电线长度。
电线长度的计算相对简单，一般可以使用以下公式：电线长度 = 房屋面积 / 电线密度其中，房屋面积指的是需要铺设电线的房屋总面积，电线密度则需要根据实际情况来确定。
然后，我们来看公式三，即计算电线材料。
电线材料的选择主要取决于电线的负载能力和使用环境。
一般来说，我们可以使用以下公式来计算电线材料：电线材料 = (负载电流×电线截面积) / 电线负载能力其中，负载电流和电线截面积已经在公式一中计算，电线负载能力则需要根据电线材料和使用环境来确定。
最后，我们来看公式四，即计算电线负载能力。
电线负载能力是电线承受电流的最大值，一般可以使用以下公式来计算：电线负载能力 = 电线截面积×电线材料综上所述，通过以上四个公式，我们可以计算出适合房屋装修的电线选择。
电线电缆常用计算公式

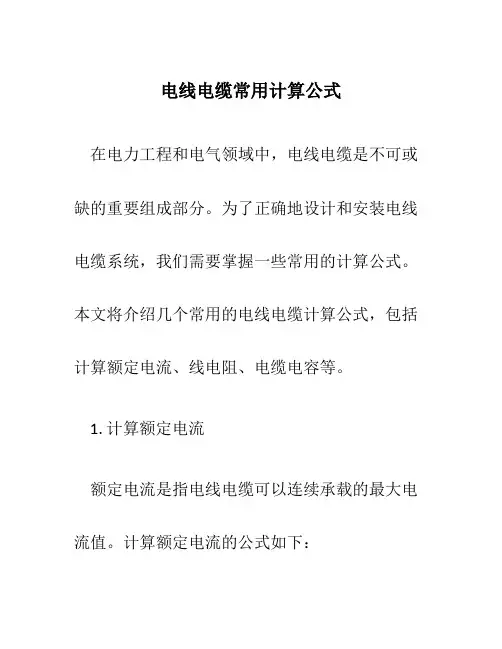

电线电缆常用计算公式在电力工程和电气领域中，电线电缆是不可或缺的重要组成部分。
为了正确地设计和安装电线电缆系统，我们需要掌握一些常用的计算公式。
本文将介绍几个常用的电线电缆计算公式，包括计算额定电流、线电阻、电缆电容等。
1. 计算额定电流额定电流是指电线电缆可以连续承载的最大电流值。
计算额定电流的公式如下：I = P / (V * cosφ)其中，I为额定电流（单位：安培A），P为功率（单位：瓦特W），V为工作电压（单位：伏特V），cosφ为功率因数。
举个例子，假设某电线电缆的功率为500W，工作电压为220V，功率因数为0.9，则通过该电线电缆的额定电流可以用以下公式计算：I = 500 / (220 * 0.9) = 2.56 A因此，该电线电缆的额定电流为2.56安培。
2. 计算线电阻线电阻是指电线电缆内部导体的电阻。
计算线电阻的公式如下：R = ρ * (L / A)其中，R为线电阻（单位：欧姆Ω），ρ为电阻率（单位：欧姆·米Ω·m），L为电线电缆长度（单位：米m），A为导体截面积（单位：平方米m^2）。
例如，假设某电线电缆的电阻率为0.0175Ω·m，长度为100米，导体截面积为2.5mm^2，则该电线电缆的线电阻可以用以下公式计算：R = 0.0175 * (100 / (2.5 * 10^-6)) =7 Ω因此，该电线电缆的线电阻为7欧姆。
3. 计算电缆电容电缆电容是指电缆两个导体之间的电容。
计算电缆电容的公式如下：C = (2πε * L) / ln(D/d)其中，C为电缆电容（单位：法拉F），ε为介电常数（单位：法拉/米F/m），L为电缆长度（单位：米m），D为导体外径（单位：米m），d为导体间距（单位：米m）。
例如，假设某电缆的介电常数为8.85 * 10^-12F/m，长度为50米，导体外径为0.01米，导体间距为0.005米，则该电缆的电缆电容可以用以下公式计算：C = (2π * 8.85 * 10^-12 * 50) /ln(0.01 / 0.005) = 3.54 * 10^-9 F因此，该电缆的电缆电容为3.54纳法拉。
电线电缆常用计算公式大全
电线电缆常⽤计算公式⼤全⼀、电线电缆材料⽤量铜的重量习惯的不⽤换算的计算⽅法：截⾯积*=kg/km如120平⽅毫⽶计算：120*=km1、导体⽤量：（Kg/Km）=d^2 * * G * N * K1 * K2 * C /d=铜线径 G=铜⽐重 N=条数 K1=铜线绞⼊率 K2=芯线绞⼊率 C=绝缘芯线根数2、绝缘⽤量：（Kg/Km）=（D^2 - d^2）* * G * C * K2D=绝缘外径 d=导体外径 G=绝缘⽐重 K2=芯线绞⼊率 C=绝缘芯线根数3、外被⽤量：（Kg/Km）= ( D1^2 - D^2 ) * * GD1=完成外径 D=上过程外径 G=绝缘⽐重4、包带⽤量：（Kg/Km）= D^2 * * t * G * ZD=上过程外径 t=包带厚度 G=包带⽐重 Z=重叠率(1/4Lap =5、缠绕⽤量：（Kg/Km）= d^2 * * G * N * Zd=铜线径 N=条数 G=⽐重 Z=绞⼊率6、编织⽤量：（Kg/Km）= d^2 * * T * N * G / cosθθ = atan( 2 * * ( D + d * 2 )) * ⽬数 / / Td=编织铜线径 T=锭数 N=每锭条数 G=铜⽐重⽐重：铜；银；铝；锌；镍；锡；钢；铅；铝箔麦拉；纸；麦拉；；；PEF（发泡）；；Teflon（FEP）；；；棉布带；PP绳；棉纱线⼆、导体之外材料计算公式1.护套厚度：挤前外径×+1（符合电⼒电缆,单芯电缆护套的标称厚度应不⼩于，多芯电缆的标称厚度应不⼩于）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×3.绝缘厚度最薄点：标称值×90%4.单芯护套最薄点：标称值×85%5.多芯护套最薄点：标称值×80%6.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料⽐重；L为电缆长度；λ绞⼊系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有⼴泛的优异⽽稳定的使⽤性能。
电线电缆常用计算公式

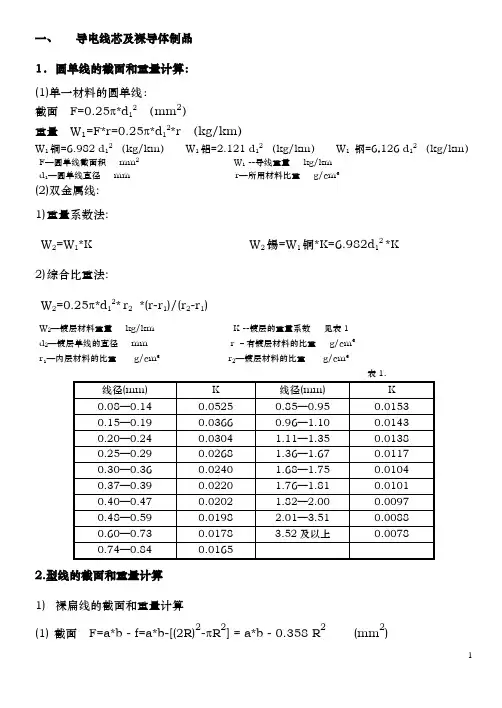

一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面F=0.25π*d12（mm2）重量W1=F*r=0.25π*d12*r （kg/km）W1铜=6.982 d12 （kg/km）W1铝=2.121 d12 （kg/km）W1钢=6.126 d12 （kg/km）F—圆单线截面积mm2 W1 --导线重量kg/kmd1—圆单线直径mm r—所用材料比重g/cm3(2)双金属线:1)重量系数法:W2=W1*K W2锡=W1铜*K=6.982d12 *K2)综合比重法:W2=0.25π*d12*r2 *(r-r1)/(r2-r1)W2—镀层材料重量kg/km K --镀层的重量系数见表1d2—镀层单线的直径mm r –有镀层材料的比重g/cm3r1—内层材料的比重g/cm3 r2—镀层材料的比重g/cm3表1.2.型线的截面和重量计算1)裸扁线的截面和重量计算(1)截面F=a*b - f=a*b-[(2R)2-πR2] = a*b - 0.358 R2 (mm2)(2)周长C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - 1.72R (mm)(3)重量W1=F*r (kg/km)a—扁线厚度mm b—扁线宽度mmR—扁线的圆角半径mm r—方角一圆角截面的差数mm2L—方欠与圆角周长的差数mm F—扁线截面积mm2C—扁线的周长mm r—所用材料比重g/cm32)双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。
但在计算重量时可用标称截面计算。
(1)铜电车线W=F*8.89 （kg/km)F—标称截面mm2(2)铝合金电车线W=F*r (kg/km) r—铝合金比重g/cm3(3)钢铝电车线W=W铜+W铝=F钢*r钢+F铝*r铝(kg/km)(参照电线电缆手册第二册709页表12—5)3)高压电缆用型线芯重量计算(1)空心绞合线芯直径DD=D0+2(t z+t弓) (mm)(2)重量W=(F Z n Z+F弓n弓)*r*K (kg/km)tz、t弓—Z形及弓形线厚度mm D0 —油道直径mmF Z、F弓—Z形及弓形线厚度mm n Z、n弓—Z形及弓形线根数r —所用材料比重g/cm3K—线芯绞入系数备注：镀锡铜导体重量计算：M=平方数*密度（8.89）*工艺系数（1.05）*芯数绝缘护套重量计算：M=(大直径2-小直径2)*材料密度*0.7854*钳入系数（1.05）材料密度见附表铜编织重量计算：M=（π2/2）d*（D+2d）PKλD:编织前的外径d：编织丝的直径P：编织丝的密度K：编织的交叉系数（1.015）λ：单向覆盖率80%=0.5528二、绞线1．绞合线芯的结构计算1）线芯按正规绞合时总根数表22）线芯绞合外径计算(1)按正规绞合时，中心为1—6根，线芯外径比M的计算按表3绞合线芯外径比M可查表4计算表3（2）非正规绞合时,线芯外径比M的计算:M=D/d=d[1+1/sin(1800/Z)]/d=1+1/sin(1800/Z)(3)线芯外径：D=M*dZ—外层根数d—单线直径mm n—层数D—线芯直径mm M—外径比表43）复绞线外径计算：D=M*d 其中：M—外径比d—单丝外径mm复绞线外径比表54)束线芯的结构计算:(1)束线芯各层根数及总根数的计算a: 中心为1根时,第n层及总根数第一层Z1=1 第n层Zn=6(n-1) (n>2)总根数Z=3n2-3n+1b: 中心为2—5根时，第n层及总根数第一层Z1（2、3、4、5根）第n层Zn=Z1+6（n-1）总根数Z=3n2-3n+nZ1(2)束线芯外径计算a: 中心为1—6根时外径经比的计算可按正规绞合外径比计算D=M束*d*K d—单线直径mmK为束线后外径调整系数,因为束线层数越多,其外径由于嵌入空隙而比正规排列有所减小,所以通过调整系数K 予以调整。
电线电缆常用计算公式大全
电线电缆常用计算公式大全一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48二、导体之外材料计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径?×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数塑料和导体塑料电现电缆要适应各种不同需要，就应具有广泛的优异而稳定的使用性能。
电缆及电线的电流计算公式
电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电工电线计算公式口诀
电工电线计算公式口诀（原创版）目录1.电工电线计算概述2.电工电线计算公式口诀3.应用实例正文【电工电线计算概述】在电气工程中，电线的选择和计算是一项重要任务，它直接影响到电气设备的安全运行和使用寿命。
电线的计算主要包括电线截面积、负载电流、线路长度等方面的考虑。
为了方便电工快速准确地进行电线计算，下面我们将介绍一种电工电线计算公式口诀。
【电工电线计算公式口诀】（1）电线截面积计算公式：S=I×L/ΔU其中，S 表示电线截面积（平方毫米），I 表示负载电流（安培），L 表示线路长度（米），ΔU 表示允许的最大电压降（伏特）。
（2）负载电流计算公式：I=P/U其中，I 表示负载电流（安培），P 表示负载功率（瓦特），U 表示电源电压（伏特）。
（3）线路长度计算公式：L=S/I其中，L 表示线路长度（米），S 表示电线截面积（平方毫米），I 表示负载电流（安培）。
（4）允许的最大电压降计算公式：ΔU=I×R其中，ΔU 表示允许的最大电压降（伏特），I 表示负载电流（安培），R 表示电线电阻（欧姆）。
【应用实例】假设一个电气设备的负载功率为 1000 瓦特，电源电压为 220 伏特，我们需要计算电线的截面积、负载电流、线路长度和允许的最大电压降。
（1）负载电流：I=P/U=1000/220≈4.55 安培（2）电线截面积：S=I×L/ΔU=4.55×L/ΔU（3）线路长度：L=S/I=S/4.55（4）允许的最大电压降：ΔU=I×R=4.55×R根据实际应用场景和电线材料，可以查表或计算得到电线的电阻值 R，进而求解出电线截面积 S、线路长度 L 和允许的最大电压降ΔU。
电线电缆的计算公式
电线电缆的常用计算公式一．1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。
二．单相电知识1.1、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时(KW?H)，简称“度”B、功率（P）单位：瓦特，简称瓦（W）C、电流（I）单位：安培，简称安（A）D、电压（U）单位：伏特，简称伏（V），家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。
E、功率=电流×电压，即P=U×IF、耗电量=功率×用电时间，即耗电量= P×T。
耗电量的单位是度，1度电是指1000瓦的功率使用1小时所消耗的用电量。
电线平方的算法公式
电线平方的算法公式
电线的横截面积通常用平方毫米（mm²）或平方英寸（in²）来表示，而不是平方。
算法公式根据电线的形状和尺寸而定。
以下是一些常见的电线形状及其相应的算法公式：
1. 圆形电线：横截面积等于圆的半径的平方乘以π（圆周率）。
公式：A = π * r²
其中，A表示横截面积，r表示圆的半径。
2. 矩形电线：横截面积等于矩形的宽度乘以高度。
公式：A = w * h
其中，A表示横截面积，w表示矩形的宽度，h表示矩形的
高度。
3. 方形电线：横截面积等于边长的平方。
公式：A = a²
其中，A表示横截面积，a表示方形电线的边长。
需要注意的是，这些公式中的单位必须保持一致。
例如，如果半径或边长以毫米为单位，那么计算结果的单位也会是平方毫米。
常用电线电缆计算公式
常用电线电缆计算公式
1.功率计算公式：
功率（P）=电压（U）×电流（I）
2.电流计算公式：
电流（I）=功率（P）÷电压（U）
3.电阻计算公式：
电阻（R）=电压（U）÷电流（I）
4.电容计算公式：
电容（C）= 电流（I）÷ 变化电压的速率（dU/dt）
5.电感计算公式：
电感（L）= 电压（U）÷ 变化电流的速率（dI/dt）
这些公式在电线和电缆的设计和选型中起着重要的作用。
以下是一些
常见的用途案例：
1.计算功率：
假设电源电压为220V，电流为5A，那么功率可以通过直接乘法计算：功率=220V×5A=1100W
2.计算电流：
假设负载功率为800W，电源电压为220V，那么电流可以通过除法计算：
电流=800W÷220V=3.64A
3.计算电阻：
假设电压为12V，电流为3A
电阻=12V÷3A=4Ω
4.计算电容：
假设电流变化速率为2A/s，变化电压为4V，那么电容可以通过除法计算：
电容=2A/s÷4V=0.5F
5.计算电感：
假设电压变化速率为5V/s，变化电流为2A，那么电感可以通过除法计算：
电感=5V/s÷2A=2.5H
这些公式可以用于计算和选择电线和电缆，在实际的电路设计和安装中非常有用。
值得注意的是，公式中的单位要保持一致以确保计算结果的准确性。
此外，在计算时还要考虑电线和电缆的长度、负载类型以及使用环境等因素。
因此，实际应用中需要综合考虑多个因素进行精确计算。
电工电线计算公式
电⼯电线计算公式电⼯电线计算公式1、⼆点五下乘以九，往上减⼀顺号⾛。
三五乘以三点五，双双成组减点五。
条件变化加折算，⾼温九折铜升级。
穿管根数⼆三四，⼋七六折满载流。
本⼝诀对各种绝缘电线的载流量（安全载流）不是直接指出⽽是通过截⾯乘以倍数计算得出，倍数随截⾯增⼤⽽减⼩。
“⼆点五下乘以九，往上减⼀顺号⾛”表⽰2.5平⽅以下的铝线截⾯乘以九，就是安全载流。
从4平⽅以上，顺着线号，倍数逐次减⼀，即4*8 6*7 10*6 16*5 25*4.“三五乘以三点五，双双成组减点五”表⽰35平⽅乘以3.5倍，从50平⽅以上导线，为两个线号为⼀组，倍数依次减0.5.即（50---70）*3 （95----120）*2.5 （150---185）*2，依此类推。
“条件有变加折算，⾼温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下⽽定的。
若环境温度⾼于25C °，就要打九折。
使⽤铜线时，按上⼀号计算。
如：10平⽅铜线，按16平⽅铝线计算。
2、导线截⾯积与电流的关系⼀般铜线安全计算⽅法是：2.5平⽅毫⽶铜电源线的安全载流量－－28A。
4平⽅毫⽶铜电源线的安全载流量－－35A 。
6平⽅毫⽶铜电源线的安全载流量－－48A 。
10平⽅毫⽶铜电源线的安全载流量－－65A。
16平⽅毫⽶铜电源线的安全载流量－－91A 。
25平⽅毫⽶铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流⼩于28A，按每平⽅毫⽶10A来取肯定安全。
如果铜线电流⼤于120A，按每平⽅毫⽶5A来取。
导线的截⾯积所能正常通过的电流可根据其所需要导通的电流总数进⾏选择，⼀般可按照如下顺⼝溜进⾏确定：⼗下五,百上⼆, ⼆五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释⼀下,就是10平⽅⼀下的铝线,平⽅毫⽶数乘以5就可以了,要是铜线呢,就升⼀个档,⽐如2.5平⽅的铜线,就按4平⽅计算.⼀百以上的都是截⾯积乘以2, ⼆⼗五平⽅以下的乘以4, 三⼗五平⽅以上的乘以3, 柒拾和95平⽅都乘以2.5,这么⼏句⼝诀应该很好记吧,说明:只能作为估算,不是很准确。
电线用量计算公式
电线用量计算公式基本的电线用量可以通过以下公式计算得出：电线用量=电线长度×电线截面积其中，电线长度是指电线需要敷设的总长度，一般以米为单位；电线截面积是指电线横截面的面积，一般以平方毫米为单位。
根据不同的电线敷设方式和不同的工程设计要求，电线长度可以使用不同的公式计算。
以下是常见的一些电线长度计算公式。
1.直线敷设：电线长度=敷设距离2.弯曲敷设：电线长度 = sqrt(敷设距离^2 + 弯曲半径^2)弯曲半径是指电线在弯曲处的曲率半径。
3.正弯曲敷设：电线长度=敷设距离×弯曲角度/3604.斜线敷设：电线长度 = sqrt(敷设距离^2 + 斜线高度^2)斜线高度是指电线两端间的高度差。
电线截面积是根据具体的电流负荷和导体材料的电阻以及导体所允许的最大温升来确定。
以下是常见的电线截面积计算公式。
1.电流负荷计算：电流负荷=所需功率/电压所需功率是指需要供电的设备的功率需求，一般以瓦特为单位；电压是指供电网络的电压，一般以伏特为单位。
2.导体电阻计算：导体电阻=(导体长度×导体电阻率)/导体横截面积导体长度是指导体所需敷设的总长度，一般以米为单位；导体电阻率是指导体材料的电阻率，一般以欧姆米为单位；导体横截面积是指导体的横截面积，一般以平方毫米为单位。
3.导体所允许的最大温升计算：导体所允许的最大温升=(导体电流^2×导体电阻×导体长度)/(导体截面积×导体热阻系数)导体电流是指导体所承载的电流负荷，一般以安培为单位；导体热阻系数是指导体材料的热阻系数，一般以温度/瓦特为单位。
通过以上公式，可以根据具体的工程设计需求和电线的性能指标来计算所需的电线用量。
这些公式需要结合实际情况和工程要求进行具体调整和应用。
房屋电线选择计算公式
房屋电线选择计算公式摘要：一、前言二、电线选择的重要性三、电线选择的计算公式1.电流公式2.电压公式3.电线截面积计算公式4.安全系数四、实际应用案例五、总结正文：一、前言随着现代家庭用电设备的增多，电线的选择变得尤为重要。
合适的电线不仅能保证家庭用电的安全，还能降低线路损耗，节约能源。
因此，了解电线选择的计算公式十分必要。
二、电线选择的重要性电线是家庭用电中不可或缺的组成部分，它的质量直接影响到家庭用电的安全和稳定。
如果电线选择不当，可能会导致电线过载、短路等安全隐患，甚至引发火灾等严重后果。
三、电线选择的计算公式1.电流公式电流公式为：I = P / U，其中I为电流（单位：安培），P为功率（单位：千瓦），U为电压（单位：伏特）。
通过计算电流，可以确定所需电线的截面积。
2.电压公式电压公式为：U = I × R，其中U为电压（单位：伏特），I为电流（单位：安培），R为电阻（单位：欧姆）。
通过计算电压，可以了解电线在负载情况下的电压降，从而确保电器正常工作。
3.电线截面积计算公式电线截面积计算公式为：A = I / S，其中A为电线截面积（单位：平方毫米），I为电流（单位：安培），S为电线允许的最大电流密度（单位：安培/平方毫米）。
通过计算电线截面积，可以选择合适的电线规格。
4.安全系数在选择电线时，还需要考虑安全系数。
一般建议选择电线截面积时，留有一定的余量，以确保电线在长时间使用过程中不会过载。
通常情况下，安全系数可取1.5-2倍。
四、实际应用案例以一个家庭为例，假设该家庭用电器的总功率为10千瓦，电压为220伏特。
则根据电流公式，可得电流I = 10000 / 220 ≈ 45.45安培。
根据电线截面积计算公式，假设电线允许的最大电流密度为20安培/平方毫米，则所需电线截面积A = 45.45 / 20 ≈ 2.27平方毫米。
考虑到安全系数，可以选择2.5平方毫米的电线。
五、总结选择合适的电线对家庭用电至关重要。
电线电缆常用计算公式
D2 d1 DDR d 2 2 d12 d 2 2 DRB d12
（3） （4 ）
D3
D2 d1 DRB d1
（5）
其中 e 为模芯孔放大值，对于绝缘的挤出取 0.5～3。
对于不同的材料， DDR 和 DBR 是可以确定的一个范 围，对于 ECTFE，其 DDR 在 80～100 之间，DBR 为 1.05 左右的数值。 在上述公式中，单线的导体直径 d1 和单线绝外径 d2 确定的。两式的联立即可以求取出 D2 和 D3。
绝缘单线横截面
模具模套横截面
DDR
D32 D2 2 d 2 2 d12
电池、电线及插头选型计算公式
电池、电线及插头选型计算公式
1. 电池选型计算公式
电池选型是根据电器设备的功率需求和使用时间来确定所需电池容量的计算过程。
下面是电池选型计算公式：
电池容量（Ah）=（设备功率（W）×使用时间（小时））÷电池电压（V）
其中，
- 设备功率是指电器设备在正常工作状态下所消耗的功率，单位为瓦特（W）。
- 使用时间是指电器设备的使用持续时间，单位为小时（h）。
- 电池电压是指所需电池的工作电压，单位为伏特（V）。
2. 电线选型计算公式
电线选型根据电流负载和线路长度来确定所需电线的截面积。
下面是电线选型计算公式：
电线截面积（mm²）= 电流负载（A）×线路长度（m）÷导线导电能力（A/mm²）
其中，
- 电流负载是指通过电线的电流值，单位为安培（A）。
- 线路长度是指电线的实际长度，单位为米（m）。
- 导线导电能力是指电线的导电能力，即每毫米截面积所能传输的最大电流值，单位为安培/平方毫米（A/mm²）。
3. 插头选型计算公式
插头选型是根据设备电流负载和电源电压来确定所需插头的额定电流。
下面是插头选型计算公式：
插头额定电流（A）= 设备电流负载（A）×电源电压（V）
其中，
- 设备电流负载是指设备所需要的电流负载，单位为安培（A）。
- 电源电压是指插头所接电源的工作电压，单位为伏特（V）。
电线电缆简单计算公式
电线电缆简单计算公式，也可下载相关软件计算。
一、简单计算公式：8 Q. Z8 i- b1 U z1 c) e; H
S = π*R^2*N*P 或S = π*D^2/4*N*P ( V, {( |+ Y- e' f5 x" `
9 ]5 q# F' W, K5 ]
S—截面积；R—单芯半径（D=2R）；N—芯数（单丝根数）；P—紧压系数；^ 号—表示平方。
7 a+ q. B" _. M3 f' f# Q; x. V
二、导线截面积计算公式" B& Q4 o. s3 U8 _/ R) v1 v( D
铜线：S= I*L / 54.4*U`
铝线：S= I*L / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）# V( n9 X( B) K& D2 F
U`——充许的电源降（V）P* h& q5 o# Q2 X6 }
S——导线的截面积（MM2）
说明：0 `$ ?: U) O+ l" O/ y% {1 Y5 T: K
1、计算出来的截面积往上靠。
/ L9 `! p* o7 J% U' E% U, P. A* t
2、U`电压降可由整个系统中所用的设备（如探测器）范围秘给系统供电用的电源电压额定值综合起来考虑选用。
简单的计算方式：单丝直径（比如 2.52 除以2=1.26*1.26*3.14=单丝面积（mm2) *电缆里的单丝根数*0.89*当日的铜价（比如0.63）+10%的加工费就是成本价了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机电流计算电阻加热电流以及电线选择参数
对照说明：
（1）口诀适用于任何电压等级的三相电动机额定电流计算。
由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kv 电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培
低压六百六电机，千瓦一点二安培
高压三千伏电机，四个千瓦一安培
高压六千伏电机，八个千瓦一安培。
（2）口诀c 使用时，容量单位为kw，电压单位为kv，电流单位为a，此点一定要注意。
（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。
功率因数为
0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kw以
下电动机则显得大些。
这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kw以下电动机按额定电流先开关、接触器、导线等影响很小。
(4) 运用口诀计算技巧。
用口诀计算常用380V 电动机额定电流时，先用电动机接配电源电
压0.38kv数去除0.76 商数2去乘容量（kw）数。
若遇容量较大的6kv的电动机，容量kw数恰是6kv数的倍数，则容量除以千伏数，商数乘以0.67系数。
（5）误差。
由口诀c 中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。
由口诀c 推导出的5个专用口诀，容量（kw）与电流（a）的倍数，则是各电压等级（kv）数除去0.76系数的商。
专用口诀简便易心算，但应注意其误差会增大。
一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。
对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。
可以四舍而五不入，只取整数，这样既简单又不影响实用。
对于较小的电流也只要算到一位小数即可。
