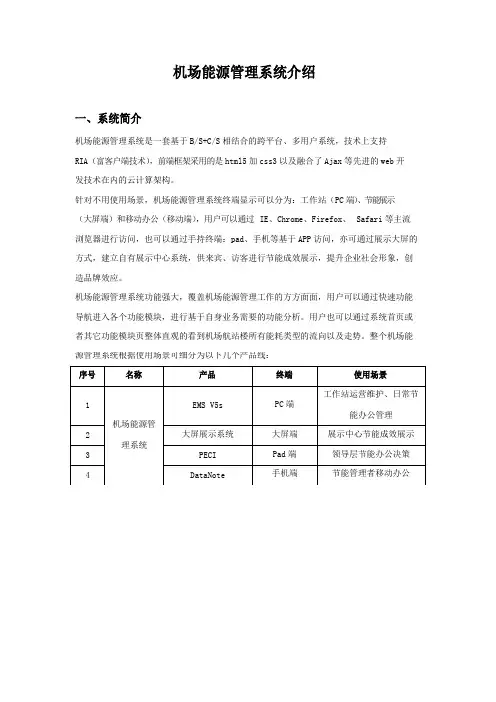

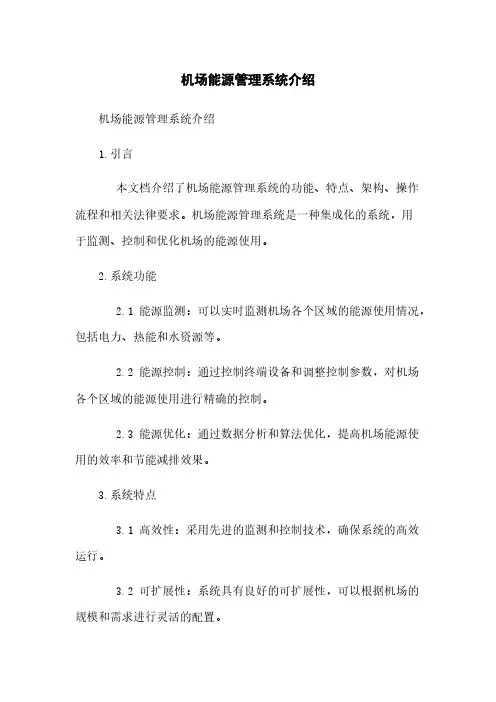

机场能源管理系统介绍

机场能源管理系统介绍

一、系统简介

机场能源管理系统是一套基于B/S+C/S相结合的跨平台、多用户系统，技术上支持RIA（富客户端技术），前端框架采用的是html5加css3以及融合了Ajax等先进的web开发技术在内的云计算架构。

针对不用使用场景，机场能源管理系统终端显示可以分为：工作站（PC端）、节能展示（大屏端）和移动办公（移动端），用户可以通过 IE、Chrome、Firefox、 Safari等主流浏览器进行访问，也可以通过手持终端：pad、手机等基于APP访问，亦可通过展示大屏的方式，建立自有展示中心系统，供来宾、访客进行节能成效展示，提升企业社会形象，创造品牌效应。

机场能源管理系统功能强大，覆盖机场能源管理工作的方方面面，用户可以通过快速功能导航进入各个功能模块，进行基于自身业务需要的功能分析。用户也可以通过系统首页或者其它功能模块页整体直观的看到机场航站楼所有能耗类型的流向以及走势。整个机场能源管理系统根据使用场景可细分为以下几个产品线：

二、系统架构

机场能源管理系统架构按着从下自上主要分为：感知层、计算层、专家服务层、系统对接层、展现层五大部分。其主要作用如下：

➢感知层：计量器具的安装与使用。系统兼容2000多种各类传感器，容错性高，具有各类机制保障数据的稳定上传，现场已有传感器可最大化使用，减少投资。施工

队伍经验丰富，尽可能缩短施工周期，不影响现有系统使用；

➢计算层：运用大量建筑模拟、数据拆分与大数据处理技术，保障数据准确有效，数据归类清晰合理，系统稳定。系统功能强大，可多角度对数据进行分析比较，支撑

机场自身的管理流程，实现多系统、多数据的完美融合；

➢系统对接层：与现有各系统对接，调用系统数据，与国内外大部分知名厂家均可进行数据交换，兼容性强，形成辅助决策机制，提升管理水平；

➢展现层：界面友好易用，便于操作，PC端、大屏幕、移动端演示系统满足不同需求的展示。

➢专家服务层：远程或定期对数据进行分析，国内顶级节能团队，对能源使用状况提出深度建议，指导业主对现有设备进行调整。

通过底层的传感器网络搭建，将机场的电、水、冷、热、气、煤、油等能耗数据进行实时采集，逐时汇总、归类处理、分项建模等，利用机场现有网络和新建的部分网络将数据网关采集到的数据传输到数据服务器，最终汇总机场飞行区、航站区、机场场区、能源站、货运站、机务维修区、配餐区、商业区、停车楼、地面交通区、各驻场单位的能耗数据，在上层应用端展示，实现整个机场以及不同区域的能耗数据统计、对标分析、能耗基准制定、排名公示等功能。

三、系统功能

整个能源管理系统共由8大功能类以及17个功能子类组成：

1、能耗总览

能耗总览模块可以将机场综合能耗信息进行集中化展示，通过最直观的形式呈现给使用者，并且结合机场实际的日常业务需求，将机场重点关注的信息优先直观的展示在平台上，该模块支持根据用户角色进行个性化定制功能，使节能管理者通过能耗总览对全局有一个总览性的认识。功能特点：全面展示各类用户基础信息及各类能耗数据，信息集中展示统一页面；展示数据为组件化设计，可根据不同用户需要，灵活调整信息展示布局及内容；强大的模块导航功能，可通过信息纵览界面功能导航栏直接进入相关模块；

无限制的自由扩展，可任意增加重点关注的信息。

2、能耗分析

能耗分析模块可以帮助机场节能管理人员分析和对比不同建筑、不同能耗分项、不同时间、不同区域的能耗数据，并可对总量和单平米能耗量进行切换对比，以各种图表的形式对能耗差别情况进行深入分析，各种机场建筑、分项、时间的对比和排名组合，能够有效的帮助机场节能管理人员分析建筑用能现状，预测能耗发展趋势。

3、能耗报表

能耗报表功能可以根据用户自身管理需要，自动在线生成机场能源管理人员日常使用的报表模板，管理人员可一键式生成报表和下载、编辑等操作。机场相关管理人员还可以自由地根据自己需求设计报表模版，并对已保存的报表，可发送给不同用户进行审核查看。

4、能耗报告

能耗报告功能可根据用户自身管理需要，提供多种业务需求的能耗分析报告模板，例如机场能耗增长报告、降低报告、分区域分析报告、机场年度分析报告等，在线将结果直

观展示出来，问题归类汇总，帮助节能管理人员提供能耗专家级的在线初步诊断功能，有效分析机场内部的能耗问题，查找管理漏洞。

5、配电监控

该功能可以将机场中整个主配电系统的用电支路拓扑信息图清晰地展示于平台中，机场能源管理人员可实时查看任意一条用电支路的三相电压、电流、有功功率、功率因数等实时参数，通过任意时间段参数变化趋势，分析机场或者支路负载的用电特征，深挖能耗利用效率，同时配电监控还可基于用电安全角度对每条用电支路进行报警监控，可设置每条支路的门限值，对于超标的实时参数，系统可进行颜色报警和消息提醒等机制，方便机场节能管理人员对整个机场自身配电情况清楚准确的掌握，保障用电安全。

6、全局报警

全局功能集中管理机场所有报警信息，报警类型包括：安全类、指标类、测点超限类等，并在线处理报警记录和跟踪问题处理结果。设置在能耗发生报警以后，如（电功率越限、用水量超限等）事件发生后，能源管理系统能够通过信息语音提示，自动弹出报警画面或触发必要的操作，同时可以将报警信息通过email、手机短信等方式通知相关人员。

7、指标管理

指标管理功能可以机场整体、对不同建筑、不同区域进行自定义指标管理，查看指标消耗情况，对比同一时间维度下，两种指标的消耗消耗情况，对超标指标进行报警提醒，设置额定值，分析多个指标排名关系以及基于建筑和同期结果切换等功能。

8、冷站管理

冷站管理功能可以实时监测机场整个冷站系统的运行参数和能耗参数，对冷机、冷冻泵、冷却泵、冷却塔等所有机组进行实时的动态监测，获得冷站系统的能耗参数、COP能效等信息，从而掌握整个冷站的运行情况并根据监测情况对系统进行科学的能效评估及节能诊断，并对冷站系统可能存在的故障进行预警、关键节点数据监测、多维度冷量分析等功能，提高系统稳定性的同时，还能降低能耗，提高运行效率。

9、节能量核算

节能量核算功能为用户提供一种有效节能量算法，当能源管理系统运行一段时间后或者机场局部做了部分节能改造，节能量核算模块可以对任意时间段内的节能情况进行客观工作的核算，判断节能成果，例如：空调改造….选择日峰算法，可将影响能耗量核算的影响参数考虑进来，修正节能量核算的基准线，获得最客观的节能量值以及节能率等并直接生产节能量核算报告。
