塑胶件 内应力
PC塑胶材料内应力测试
PC塑胶材料内应力测试PC塑胶材料是一种应用广泛的工程塑料，具有优异的物理性能和机械性能，被广泛应用于汽车工业、电子电器、建筑材料等领域。
然而，由于加工过程中的热应力、冷却过程中的收缩等因素，PC塑胶材料可能会产生内部应力，在使用过程中可能会导致产品的变形、开裂等问题。
因此，了解和测试PC塑胶材料内应力的性能是至关重要的。
为了测试PC塑胶材料内应力，通常采用的方法包括热应力测试、冷却残留应力测试和正应力测试等。
下面将对这几种测试方法逐一进行介绍。
首先是热应力测试。
热应力是由于材料在加工过程中受到温度梯度的影响而产生的，因此热应力测试是检测PC塑胶材料在不同温度下的变形和开裂能力的重要方法。
测试时，需要将样品加热到一定温度，然后通过经验公式计算热应力大小，根据测试结果对材料的性能进行评估。
其次是冷却残留应力测试。
冷却残留应力是由于材料在冷却过程中收缩不均匀产生的，测试这种应力可以帮助我们了解材料的残余应力分布情况。
测试方法一般是将样品在加工时加热到一定温度，然后迅速冷却至室温，再通过测量样品的变形和开裂情况来评估冷却残留应力的大小。
最后是正应力测试。
正应力是指材料在受到外力作用时产生的应力，正应力测试可以评估材料的强度和韧性。
测试时一般采用拉伸试验或压缩试验，通过测量样品在受力时的变形和破坏情况来评估材料的正应力。
根据测试结果，可以计算出材料的弹性模量、屈服强度、断裂强度等指标。
在进行PC塑胶材料内应力测试时，需要注意以下几点。
首先，测试样品的制备要符合标准要求，样品的尺寸和几何形状要与实际使用情况相符。
其次，测试设备要先进行校准，确保测量结果的准确性和可靠性。
最后，测试过程中要严格控制温度和应力的施加，保证测试条件的一致性。
总之，PC塑胶材料内应力测试是评估材料性能的重要方法之一，通过了解和测试材料的内部应力，可以帮助我们预测和避免材料在使用过程中可能出现的问题。
随着材料科学和技术的发展，我们对PC塑胶材料内部应力的测试方法也将不断完善，为材料的应用提供更可靠的依据。
塑胶内应力的解释及其检测方法
塑胶内应力的解释及其检测方法亿之圣塑化|创建时间：2015年12月17日 11:08|浏览：957|评论：0标签：塑胶内应力 PA6 PA66 尼龙阻燃加纤玻纤增强塑料内应力产生的起因塑料内应力产生的起因(1)取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。
取向应力产生的详细过程为：近流道壁的熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔核心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用，产生沿流动方向的取向。
取向的大分子链解冻在塑料制品内也就象征着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力求过渡到无取向构象的内力。
用热处理的方式，可降低或排除塑料制品内的取向应力。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
(2)冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产生的一种内应力。
尤其是对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能仍是热熔体，这徉芯层就会限度表层的收缩，导致芯层处于压应力状况，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变更。
另外，带金属嵌件的塑料制品，因为金属与塑料的热胀系数相差较大，容易形成收缩不一平匀的内应力。
除上述两种重要内应力外，还有以下多少种内应力：对结晶塑料制品而言，其制品内部各部位的结晶构造跟结晶度不同也会发生内应力。
另外还有构型内应。
力及脱模内应力等，只是其内应力听占比重都很小。
影响塑料内应力产生的因素影响塑料内应力产生的因素(1)分子链的刚性分子链刚性越大，熔体粘度越高，聚合物分子链运动性差，因而对于产生的可逆高弹形变恢复性差，易产生残余内应力口例如，一些分子链中含有苯环的聚合物，如 PC、PPO、PPS 等，其相应制品的内应力偏大。
(2)分子链的极性一分子链的极性越大，分子间相互吸引的作用力越大，从而使分子间互相挪动艰苦增大，恢复可逆弹性形变的程度减小，导致残余内应力大。
塑胶内应力测试方法

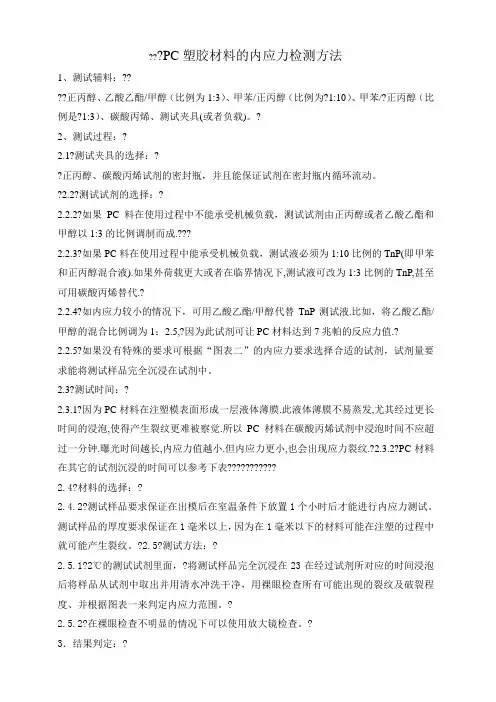

???PC塑胶材料的内应力检测方法1、测试辅料：????正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为?1:10）、甲苯/?正丙醇（比例是?1:3）、碳酸丙烯、测试夹具(或者负载)。
?2、测试过程：?2.1?测试夹具的选择：??正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
?2.2?测试试剂的选择：?2.2.2?如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.???2.2.3?如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.?2.2.4?如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：2.5,?因为此试剂可让PC材料达到7兆帕的反应力值.?2.2.5?如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
2.3?测试时间：?2.3.1?因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.?2.3.2?PC材料在其它的试剂沉浸的时间可以参考下表???????????2.4?材料的选择：?2.4.2?测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。
测试样品的厚度要求保证在1毫米以上，因为在1毫米以下的材料可能在注塑的过程中就可能产生裂纹。
?2.5?测试方法：?2.5.1?2℃的测试试剂里面，?将测试样品完全沉浸在23在经过试剂所对应的时间浸泡后将样品从试剂中取出并用清水冲洗干净，用裸眼检查所有可能出现的裂纹及破裂程度、并根据图表一来判定内应力范围。
塑胶件 内应力
1 内应力产生在注塑制品中，各处局部应力状态是不同的，制品变形程度将决定于应力分布。
如果制品在冷却时。
存在温度梯度，则这类应力会发展，所以这类应力又称为“成型应力”。
注塑制品的内应力包两种：一种是注塑制品成型应力，另一种是温度应力。
当熔体进入温度较低的模具时，靠近模腔壁的熔体讯速地冷却而固化，于是分子链段被“冻结”。
由于凝固的聚合物层，导热性很差，在制品厚度方向上产生较大的温度梯度。
制品心部凝固相当缓慢，以致于当浇口封闭时，制品中心的熔体单元还未凝固，这时注塑机又无法对冷却收缩进行补料。
这样制品内部收缩作用与硬皮层作用方向是相反的；心部处于静态拉伸而表层则处于静态压缩。
在熔体充模流动时，除了有体积收缩效应引起的应力外。
还有因流道，浇口出口的膨胀效应而引起的应力；前一种效应引起的应力与熔体流动方向有关，后者由于出口膨胀效应将引起在垂直于流动方向应力作用。
2 影响愉应力的工艺因素（1）向应力的影响在速冷条件下，取向会导致聚合物内应力的形成。
由于聚合物熔体的粘度高，内应力不能很快松驰，影响制品的物理性能和尺寸稳定性。
各参数对取向应力的影响a熔体温度，熔体温度高，粘度低，剪切应力降低取向度减小；另一方面由于熔体温度高会使应力松驰加快，促使解取向能力加强。
可是在不改变注塑机压力的情况下，模腔压力会增大，强剪切作用又导致取向应力的提高。
b在喷嘴封闭以前，延长保压时间，会导致取向应力增加。
c提高注射压力或保压压力，会增大取向应力，d模具温度高可保证制品缓慢冷却，起到解取向作用。
e增加制品厚度使取向应力降低，因为厚壁制品冷却时慢，粘度提高慢，应力松驰过程的时间长，所以取向应力小。
（2）对温度应力的影响如上所述由于在充模时熔体和型壁之间温度梯度很大，先凝固的外层熔体要助止后凝固的内层熔体的收缩，结果在外层产生压应力（收缩应力），内层产生拉应力（取向应力）。
如果充模后又在保压压力的作用下持续较长时间，聚合物熔体又补入模腔中，使模腔压力提高，此压力会改变由于温度不均而产生的内应力。
【干货】塑料制品为何存在内应力，如何检测并解决？
【干货】塑料制品为何存在内应力，如何检测并解决？一、什么是内应力？塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素影响而产生的一种内在应力。
几乎所有塑料制品都会不同程度地存在内应力，尤其是塑料注射制品的内应力更为明显。
内应力的存在不仅使塑料制品在储存和使用过程中出现应力开裂和翘曲变形，也影响塑料制品的力学性能、光学性能、电学性能及外观质量等。
内应力的存在会出现以下常见危害：（1）开裂：因为应力的存在，在受到外界作用后（如移印时接触到化学溶剂或者烤漆后端时高温烘烤），会诱使应力释放而在应力残留位置开裂。
开裂主要集中在浇口处或过度填充处。
图：内应力导致的开裂（2）翘曲及变形：因为残留应力的存在，因此产品在室温时会有较长时间的内应力释放或者高温时出现短时间内残留应力释放的过程，同时产品局部存在位置强度差，产品就会在应力残留位置产生翘曲或者变形问题。
（3）产品尺寸变化：因为应力的存在，在产品放置或后处理的过程中，如果环境达到一定的温度，产品就会因应力释放而发生变化。
图：内应力导致的发亮、发白图：内应力集中处产生彩虹纹（透明产品）二、5种常见塑料测试应力开裂的方法材料名测试应力开裂方法称PMMA 制品用酒精：水＝9：1溶液中浸15分钟后取出，放置1小时后观察，若开裂则存在应力。
应进行退火（韧化）处理：热风循环/除湿机器，在低于材料热变形温度10-15℃情况下进行约1h的处理。
红外线退火可在热变形温度基础上提高10℃，时间约10-15min即可。
PC 将PC制品浸入四氯化碳溶液中，以制品发生开裂破坏所需的时间来判断应力的大小，时间越长则应力越小。
如果浸5-15秒就开裂，说明应力很大;如果浸1-2分钟不出现裂纹，说明内应力很小POM 将经过热处理后的制品，放入30％盐酸溶液中浸渍30分钟，若不出现裂纹，说明制品中残存的内应力较小ABS 将制品浸入冰醋酸中，5-15秒内出现裂纹，则说明制品内应力大;而2分钟后无裂纹出现，则表明制品内应力小PA PA材料消除方法：小部件在沸水中泡煮约2h，尺寸大的部件应采用悬挂式，在蒸汽房里保持吸湿至水分平衡。
内应力
内应力注塑过程会产生内应力会带来很多影响，下面就系统谈下内应力。
1、关于称谓通常的定义“内应力是塑料在成型加工的过程中高分子链段受到强迫高弹形变后趋于回复的一种力量”并不完全。
其实内应力是指熔融树脂在冷却过程中会由于热效应/取向效应带来的内部应力，但我们理解其时候不要仅仅理解其为静止的应力，它其实伴随着缩水，变形等动态现象，大家可以理解它为内应力效应。
2、关于影响内应力在塑胶产品中或多或少一定都有，它带来的影响有：缩水缺陷，变形缺陷，真空泡缺陷，分层缺陷，应力开裂缺陷（特别是有金属嵌件的开裂，烤漆电镀时的开裂，天气变化变冷时候的开裂，尖角开裂），粘模缺陷，起皮缺陷等。
3、内应力的成因及分类。
大体上内应力分为3类。
3.1冻结应力。
由于“喷泉流动”的原因，正常熔体最外层其分子链被强制拉直且紧贴模腔壁冷却，这层冷固层大约0.05~~0.2mm厚，依据剪切力和模具温度不同而不同，这种被强制拉直的状态不是高分子链的本来状态，是不稳定的。
这层是致密的，密度最高，但其取向并不严重。
3.2 取向应力。
冷固了的停止流动的凝固层与中心热的芯部形成速度剪刀差，高的速度梯度下形成了高取向层，这层厚度比凝固层后，取向更大，回复趋势更明显。
3.3 体积应变应力。
热的芯部慢慢收缩，形成低密度的芯部，而外部的密度相对较高，密度不同带来了应力差异。
这样，外层是压应力，内层是拉应力，这种拉压的趋势产生了巨大的应力。
4、各种不同机理应力的缺陷果。
4.1冻结应力对应的缺陷<=>应力开裂；4.2取向应力对应的缺陷<=>变形，起皮，分层；4.3 体积应变应力对应的缺陷<=>收缩，真空泡，脱模裂；5、消除措施。
了解到上述原因，消除措施也就简单了。
5.1冻结应力的消除。
就是高模温低剪切。
也就是高模温低射速而已。
5.2取向应力的消除。
就是低射速低剪切。
5.3体积应变应力的消除。
低的内压就可以了，就是饱和度低点，也就是保压小点短点。
塑胶件内应力产生的原因及PCABS内应力开裂分析
塑胶件内应力产生的原因及PC/ABS 内应力开裂微观分析几乎所有塑料制品都会不同程度地存在内应力，尤其是塑料注射制品的内应力更为明显。
内应力的存在不仅使塑料制品在储存和使用过程中出现应力开裂和翘曲变形，也影响塑料制品的力学性能、光学性能、电学性能及外观质量等。
应力开裂的必要条件是试样或零件内存在应力，并存在某种应力集中因素如缺口、表面划伤等。
那么塑件应力从何而来呢？塑胶塑胶件内应力产生的原因件内应力产生的原因依引起内应力的原因不同，可将内应力分成如下几类：（1）取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。
取向的大分子链冻结在塑料制品内也就意味着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力图过渡到无取向构象的内力。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
（2）冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产的一种内应力。
尤其对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能还是热熔体，这徉芯层就会限制表层的收缩，导致芯层处于压应力状态，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变化。
另外，带金属嵌件的塑料制品，由于金属与塑料的热胀系数相差较大，容易形成收缩不一均匀的内应力。
（3）环境应力环境应力开裂是聚烯烃类塑料的特有现象，它是指当制品存在应力时，与某些活性介质接触，会出现脆性裂纹，最终可能导致制品破坏。
这些活性物质可以是洗涤剂、皂类、水、油、酸、碱、盐及对材料并无显著溶胀作用的有机溶剂。
原料混有其它杂质或掺杂不适当的或过量的溶剂或其它添加剂时，在某些应力集的位置就会导致裂纹。
有些塑料如ABS 等，在受潮状况下加热会与水汽发生催化裂化反应，使制件发生大的应变从而开裂。
（4）其它对于结晶塑料制品而言，其制品部各部位的结晶结构和结晶度不同也会产生内应力。
塑胶制品如何去除内应力？
（2）嵌件周围的塑料应有足够的厚度，否则会由于存在收缩应力而开裂；
（3）嵌件的顶部也应有足够厚的塑料层，否则嵌件顶部塑件表面会出现鼓包或裂纹；
（4）嵌件不应带尖角、锐边，以减少应力集中；
（5）热塑性塑料注射成型时，将金属嵌件预热到接近物料温度，可减少由于金属与塑料热膨胀系数不同而产生的收缩应力；
3.5注塑成型工艺条件
注塑制品由于成型工艺特点不可避免的存在内应力，但工艺条件控制得当就会使塑件内应力降低到最小程度，能够保证制件的正常使用。相反，如果工艺控制不当，制件就会存在很大的内应力，不仅使制件强度下降，而且在储存和使用过程中出现翘曲变形甚至开裂。需要控制的工艺条件如嵌件预热、模具温度、加工温度、注射速度、注射压力、保压压力、注射时间、保压时间、冷却时间等。温度、压力、时间是塑料成型工艺的主要因素。
3.1.3金属嵌件
由于金属嵌件冷却时尺寸变化与塑料的热收缩值相差很大，使嵌件周围产生很大的内应力，而造成塑件的开裂。对某些高刚性的工程塑料更甚，如聚碳酸酯；但对于弹性和冷流动性大的塑料则应力值较低。当有金属嵌件存在时，应尽量避免制件开裂：
（1）如能选用与塑料线膨胀系数相近的金属作嵌件，内应力值可以降低；
2.1取向应力
高分子取向使制件内存在着未松弛的高弹形变，主要集中在表层和浇口的附近，使这些地方存在着较大的取向应力，用退火的方法可以消除制件的取向应力。试验表明，提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。
2.2体积温度应力
除相交表面的尖角外，尖锐的螺纹牙也是严重的应力集中源，采用倒圆角的螺纹可减少应力集中，提高螺纹强度。
3.1.2制品壁厚
制品壁厚是结构设计时所需要考虑的重要因素。不合理的壁厚会给制品带来很多缺陷。增加壁厚既可改善树脂的充模特性，又可降低取向应力，减少变形，提高制品强度。但同时收缩加大，保压和冷却时间加长，生产效率降低，消耗材料多。较大的收缩应力还将造成制品表面产生凹陷或内部出现缩孔与气泡，既影响外观又降低了强度。增加壁厚的同时也增加了制品的表面积，表面积与体积之比越大，表面冷却越快，取向应力和体积温度应力都随之增大。如果制品壁太薄，会降低强度，脱模时易破裂，还有碍于树脂的充模流动，造成填充不足或出现明显的熔合纹，严重影响制品质量。每种塑料根据充模能力都有一个最小壁厚。确定壁厚时在满足强度要求的前提下，壁厚尽量取薄些，可节省材料，减轻制品重量，降低成本，但不能小于最小壁厚。ABS常用的标准壁厚为1.2~3.5mm。壁厚设计还应注意均匀一致，否则将会由于收缩应力引起制品的翘曲变形。同一制品中，若必须存在壁厚相差较大的情况时，连接处应逐渐过渡，避免截面的突变。
塑胶件应力形成的原因
塑胶件应力形成的原因引言：塑胶件是指通过塑料材料加工而成的各种形状的产品，广泛应用于日常生活和工业生产中。
塑胶件在加工过程中，往往会出现应力现象，这种应力可能对产品的使用性能和寿命产生不良影响。
本文将从塑胶件的材料特性、加工工艺以及产品设计等方面探讨塑胶件应力形成的原因。
一、材料特性：1.1塑料材料的流变性：塑料具有可塑性和可压性的特性，容易受外力作用而发生变形。
在塑胶件加工过程中，由于注塑或挤出等成型工艺的复杂性，塑料材料会经历多次变形和冷却，使得材料内部产生残余应力。
这种残余应力会导致塑胶件在使用过程中产生应力集中和应力松弛现象。
1.2材料粘度和分子结构：塑料材料的粘度和分子结构也会对塑胶件的应力形成产生影响。
粘度较高的塑料流动性差，容易产生应力积累现象；而分子结构复杂的塑料，如聚合物材料，由于分子链的交联和纠缠，容易导致塑胶件产生内应力。
二、加工工艺：2.1成型工艺参数：塑料件的成型工艺参数，如温度、压力和速度等，对于塑胶件的应力形成有重要影响。
温度过高或过低、压力过大或过小、注射速度过快或过慢等都可能引起应力集中和应力积累现象。
例如，温度过高会导致材料熔化不充分，形成含气孔的塑胶件，从而产生内应力。
2.2成型工艺选择：不同的成型工艺对塑胶件的应力形成也有不同的影响。
常见的成型工艺有注塑、挤出、吹塑等，每种工艺的特点和应用领域不同，其应力形成的机理也不同。
例如，注塑工艺易于产生内应力，而挤出工艺易于产生表面应力。
2.3产品尺寸和形状：塑胶件的尺寸和形状设计是影响应力形成的重要因素之一、当塑胶件的尺寸较大或形状复杂时，由于塑料材料的热胀冷缩和冷却不均匀等原因，易导致内部应力集中。
此外，塑胶件的壁厚也会对应力形成产生影响，过大或过小的壁厚都可能引起应力积累现象。
三、产品设计：3.1断面形状：塑胶件的断面形状对于应力形成具有重要影响。
常见的塑胶件断面形状有矩形、圆形、梯形等，不同形状的断面对应力分布有不同的影响。
塑胶产品内应力研究与消除方法
塑胶产品应力研究与消除方法一1.注塑制品一个普遍存在的缺点是有应力。
应力的存在不仅是制件在储存和使用中出现翘曲变形和开裂的重要原因，也是影响制件光学性能、电学性能、物理力学性能和表观质量的重要因素。
因此找出各种成型因素对注塑制品应力影响的规律性，以便采取有效措施减少制件的应力，并使其在制件断面上尽可能均匀地分布，这对提高注塑制品的质量具有重要意义。
特别是在制件使用条件下要承受热、有机溶剂和其他能加速制件开裂的腐蚀介质时，减少制件的应力对保证其正常工作具有更加重要的意义。
此外，掌握注塑制品应力的消除方法和测试方法也很有必要2应力的种类高分子材料在成型过程中形成的不平衡构象，在成型之后不能立即恢复到与环境条件相适应的平衡构象，是注塑制品存在应力的主要原因。
另外，外力使制件产生强迫高弹形变也会在其中形成应力。
根据起因不同，通常认为热塑性塑料注塑制件中主要存在着四种不同形式的应力。
对注塑制件力学性能影响最大的是取向应力和体积温度应力。
2.1取向应力高分子取向使制件存在着未松弛的高弹形变，主要集中在表层和浇口的附近，使这些地方存在着较大的取向应力，用退火的方法可以消除制件的取向应力。
试验表明，提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。
2.2体积温度应力体积温度应力是制件冷却时不均匀收缩引起的。
因外收缩不均而产生的体积温度应力主要靠减少制件外层冷却降温速率的差别来降低。
这可以通过提高模具温度、降低加工温度来达到。
加工结晶塑料制件时，常常因各部分结晶结构和结晶度不等而出现结晶应力。
模具温度是影响结晶过程的最主要的工艺因素，降低模具温度可以降低结晶应力。
带金属嵌件的塑件成型时，嵌件周围的料层由于两种材料线膨胀系数不等而出现收缩应力，可通过预热嵌件降低应力。
这两种应力主要是由于收缩不均而产生的，也属于体积温度应力。
2.3与制件体积不平衡有关的应力高分子在模腔凝固时，甚至在极其缓慢的条件下要使制件在脱模后立即达到其平衡体积，在实际上是不可能的。
塑料内应力产生机理
塑料内应力产生机理
塑料内应力是指塑料制品中存在的内部应力状态。
这种应力可能是在塑料的加工、成型、冷却或储存过程中产生的。
塑料内应力的产生机理主要包括以下几个方面：
1. 热应力：在塑料的加工过程中，塑料会受到加热和冷却的交替作用。
当塑料受热膨胀后，随着冷却过程中的收缩，会产生热应力。
这种应力对于大型、厚壁塑料制品尤为突出，因为冷却速度并不均匀。
2. 流动应力：塑料在塑料加工过程中常常需要经历挤压、注塑、吹塑等操作。
在这些操作中，塑料会经历剪切、压缩和拉伸等应力，导致塑料内部应力的产生。
当塑料在较短的时间内经历较大的变形时，流动应力会更加明显。
3. 化学反应：一些塑料在加工过程中由于热、光或化学物质的作用可能发生化学反应，导致塑料内部应力的产生。
这种化学反应可能导致聚合物链的交联或断裂，进而改变了塑料的分子结构和形态。
4. 凝固收缩：一些塑料在成型过程中会经历液态向固态的转变，这种转变会引起凝固收缩。
因为不同部位的冷却速度不同，所以凝固收缩在塑料内部产生了应力。
5. 储存时间：长时间储存的塑料制品也有可能出现内部应力。
这是因为塑料在储存期间可能受到温度、湿度变化等环境因素的影响，导致塑料分子链重新排列并产生内部应力。
这些机理可能单独或同时发生，在不同的加工过程和材料特性下，塑料内应力的产生机理也会有所不同。
塑料内应力的存在可能会导致
塑料制品的变形、不稳定性、开裂等问题。
因此，在塑料制品的设计和加工过程中，需要考虑和控制内部应力的产生，以保证塑料制品的质量和性能。
塑胶内应力测试方法
塑胶内应力测试方法 Prepared on 24 November 2020PC塑胶材料的内应力检测方法1、测试辅料：正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为1:10）、甲苯/正丙醇（比例是1:3）、碳酸丙烯、测试夹具(或者负载)。
2、测试过程：测试夹具的选择：正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
测试试剂的选择：如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：,因为此试剂可让PC材料达到7兆帕的反应力值.如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
测试时间：因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.材料在其它的试剂沉浸的时间可以参考下表材料的选择：测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。
测试样品的厚度要求保证在1毫米以上，因为在1毫米以下的材料可能在注塑的过程中就可能产生裂纹。
测试方法：的测试试剂里面，将测试样品完全沉浸在23在经过试剂所对应的时间浸泡后将样品从试剂中取出并用清水冲洗干净，用裸眼检查所有可能出现的裂纹及破裂程度、并根据图表一来判定内应力范围。
在裸眼检查不明显的情况下可以使用放大镜检查。
3．结果判定：a．如果测试显示裂纹导致过大内应力,即意味着铸模形状不佳,模型设计不符,或者出现加工错误.b．内应力的测试值判定可参考：表一、表二（出现裂纹表示内应力高于表中相应数值，反之小于相应数值）。
塑胶电镀：注塑坯件内应力检测实用方法
塑胶件内应力检测实用方法：
1.1、针对ABS材料，要求用冰醋酸浸泡法检测：
A、检测方法，将测试零件完全浸泡在冰醋酸中，第一次泡30秒，泡完后捞起来用清水洗净，再用冷风机吹干，检测；第二次再泡2分钟，捞起来自然晾干，检测。
说明：第一次泡是检测产品表面应力，第二次泡是检测整个产品的应力。
B、接收准则：表面允许有轻微发雾，无白化、无龟裂。
1.2、针对PC+ABS材料，标准里面介绍了两种检验方法：一种是红染测试法，另一种是四氯化碳（CCL4）测试法。
1.2.1、红染测试法：
A、试剂自配：配制比率为750ml/L异丙醇+250ml/L丙酮+0.8g人造红色素，这些化学药剂都可以买到。
B、检测方法：将测试零件完全浸泡在试剂中，泡5-10分钟，捞起来用清水冲净，再用冷风机吹干，检测。
C、接收准则：表面允许有轻微发雾，无白化、无龟裂（明显的红线）。
1.2.2、四氯化碳（CCL4）测试法。
A、测试方法：同红染测试法，泡5-10分钟，捞起来用清水冲净，再用冷风机吹干，检测。
B、接收准则：表面允许有轻微发雾，无白化、无龟裂。
1.2.3、针对PC+ABS材料，是要根据PC含量的多少确定浸泡时间的，像我们毛胚PC 含量为45%，需要泡7-10分钟。
1.2.4、优先选择红染测试法检验。
上述提到的检测方法挺实用，对ABS/ABS+PC塑胶电镀坯件应力检测有很大帮助的。
塑料内应力形成的原理消除方案及检测方法
塑料内应力形成的原理消除方案及检测方法塑料内应力是指在注塑成型过程中，由于温度梯度、冷却速度不均匀、收缩率不同等原因，使得注塑件内部产生了一定的应力。
这些应力可以始于注塑过程中的温度分布不均匀，也可以源于塑料材料的分子结构改变所引起。
当注塑件从模具中取出后，由于温度、应力、收缩等因素的影响，会导致塑料件发生变形、开裂、翘曲等问题。
消除方案：1.优化注塑工艺：通过合理调整注塑工艺参数，如料温、模温、注射速度、注射压力等，可以减少温度梯度和收缩率的差异，从而减小内应力的产生。
2.优化模具设计：采用合理的模具结构，如加入冷却系统、合理设置型腔、减小模具间隙等，可以提高注塑件的冷却速度和均匀性，从而减小内应力的产生。
3.选择合适的塑料材料：不同的塑料材料具有不同的分子结构和性质，选择合适的材料可以减少内应力的产生。
例如，使用低收缩率的塑料材料，可以减小收缩率差异，从而减少内应力。
4.后处理措施：采用后处理方法，如热处理、加工放松等，可以帮助减小塑料件内部的应力，改善其性能。
检测方法：1.光学显微镜观察法：使用光学显微镜观察注塑件表面的裂痕、气泡、疵点等缺陷，间接检测出内应力的存在。
2.射线衍射法：通过使用射线衍射技术，对注塑件进行射线照射后，观察衍射图案的变化，可以判断出注塑件中的应力分布情况。
3.室温拉伸试验法：对注塑件进行拉伸试验，在试验过程中观察和记录试样的变形情况，通过分析变形程度和变形形状，可以间接推断出注塑件中的内应力程度。
4.热膨胀法：测量注塑件在不同温度下的尺寸变化，通过分析尺寸变化规律，可以推断出注塑件中的内应力分布情况。
总结：塑料内应力是注塑件常见的质量问题之一，可以通过优化注塑工艺、模具设计、选择合适的材料和后处理措施来减小或消除内应力的产生。
同时，通过光学显微镜观察、射线衍射、室温拉伸试验和热膨胀等检测方法，可以对注塑件的内应力进行检测和分析。
塑料应力的检测方法及消除方法（值得收藏）
塑料应力的检测方法及消除方法（值得收藏）塑料制件出现内应力，是无法注塑厂商经常遇到的事情，特别是PC材料，内应力问题，导致大量的不合格的出现。
本文，就为大家介绍塑料内应力的一些检测方法以及如何处理塑料的内应力问题。
一、塑料内应力的检测方法1.溶济法通常是把零件放在溶剂中,15s~ 2min等,在拿出来看是否有开裂来判断是否有应力。
原理：根据介质应力决裂的现象，即溶济分子渗透到树脂的大分子之间后，降低了分子之间的彼此作用力。
内应力大的地方在浸入前分子之间的作用力原来就有所削弱，浸入溶济后这些减弱处所进一步减弱，而引起开裂，内应力小的地方在短时间内不会开裂。
常用塑胶件有于检验溶液对照表：•ABS 煤油、冰醋酸•PC 四氯化碳•PS 煤油、冰醋酸•PA 正庚烷•PSF 四氯化碳•PPO 四氯化碳表1 五种材料具体测试应力开裂的方法材料名测试应力开裂方法称PMMA制品用酒精：水＝9：1溶液中浸15分钟后取出，放置1小时后观察，若开裂则存在应力。
应进行退火（韧化）处理：热风循环/除湿机器，在低于材料热变形温度10-15℃情况下进行约1h的处理。
红外线退火可在热变形温度基础上提高10℃，时间约10-15min即可。
PC将PC制品浸入四氯化碳溶液中，以制品发生开裂破坏所需的时间来判断应力的大小，时间越长则应力越小。
如果浸5-15秒就开裂，说明应力很大;如果浸1-2分钟不出现裂纹，说明内应力很小POM将经过热处理后的制品，放入30％盐酸溶液中浸渍30分钟，若不出现裂纹，说明制品中残存的内应力较小ABS将制品浸入冰醋酸中，5-15秒内出现裂纹，则说明制品内应力大;而2分钟后无裂纹出现，则表明制品内应力小PA PA材料消除方法：小部件在沸水中泡煮约2h，尺寸大的部件应采用悬挂式，在蒸汽房里保持吸湿至水分平衡。
2.仪器法用偏振光照耀塑料制件，视彩色光带多寡，剖析内应力的强弱，它只适用于透明的制件。
偏振光法所要的仪器昂贵，操作庞杂，且正确度不高，因为制件处理前后变化不显著，光谱带上涌现的光带不一定都是内应力的影响，如制件表面的涟漪也会影响检验的结果。
塑胶产品的内应力是什么？是怎么形成的？
塑胶产品的内应力是什么？是怎么形成的？塑胶产品在注塑过程中因内应力会影响产品外观一、塑料塑料内应力产生的机理内应力产生的机理塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而产生的一种内在应力。
内应力的本质为大分子链在熔融加工过程中形成的不平衡构象，这种不平衡构象在冷却固化时不能立刻恢复到与环境条件相适应的平衡构象，这种不均衡构象的实质为一种可逆的高弹形变，而冻结的高弹形变平时以位能情势储存在塑料制品中，在合适的条件下，这种被迫的不稳定的构象将向自在的稳固的构象转化，位能改变为动能而开释。
当大分子链间的作用力和相互缠结力蒙受不住这种动能时，内应力平衡即受到破坏，塑料制品就会产生应力开裂及翘曲变形等现象。
（亿之圣塑化提供专业资料）二、塑料内应力产生的起因(1)取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。
取向应力产生的详细过程为：近流道壁的熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔核心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用，产生沿流动方向的取向。
取向的大分子链解冻在塑料制品内也就象征着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力求过渡到无取向构象的内力。
用热处理的方式，可降低或排除塑料制品内的取向应力。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
(2)冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产生的一种内应力。
尤其是对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能仍是热熔体，这徉芯层就会限度表层的收缩，导致芯层处于压应力状况，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变更。
另外，带金属嵌件的塑料制品，因为金属与塑料的热胀系数相差较大，容易形成收缩不一平匀的内应力。
塑胶内应力
塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而响而产生的一种内在应力,特别是在制件使用条件下要承受热、有机溶剂和其他能加速制件开裂的腐蚀介质时，减少制件的内应力对保证其正常工作具有更加重要的意义。
因此找出各种成型因素对注塑制品内应力影响的规律性，以便采取有效措施减少制件的内应力，内应力的来源与所使用的塑料原料种类、注塑机的类型与塑化系统的结构、模具的结构及精度、塑料制品的结构、注塑成型的工艺参数的设定及控制、生产环境及操作者的状态等有关。
其中任何一项出现问题，都将影响到制品的质量塑料内应力产生的原因:（1）取向内应力.。
取向应力产生的具体过程为：*近流道壁的熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔中心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用，产生沿流动方向的取向。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。
（2）冷却内应力.冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产生的一种内应力。
尤其是对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能还是热熔体，这徉芯层就会限制表层的收缩，导致芯层处于压应力状态，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变化.。
另外，带金属嵌件的塑料制品，由于金属与塑料的热胀系数相差较大，容易形成收缩不一均匀的内应力。
模具温度是影响结晶过程的最主要的工艺因素，降低模具温度可以降低结晶应力。
提高模具温度，可以降低因内外收缩不均而产生的体积温度应力和高分子取向应力，也可以降低结晶塑料制品的结晶应力。
但模温也不能过高，模温升高使冷却时间延长，降低了生产效率。
结果在外层产生压应力（收缩应力），内层产生拉应力（取向应力）。
塑胶制品内应力
1 引言注塑制品一个普遍存在的缺点是有内应力。
内应力的存在不仅是制件在储存和使用中出现翘曲变形和开裂的重要原因，也是影响制件光学性能、电学性能、物理力学性能和表观质量的重要因素。
因此找出各种成型因素对注塑制品内应力影响的规律性，以便采取有效措施减少制件的内应力，并使其在制件断面上尽可能均匀地分布，这对提高注塑制品的质量具有重要意义。
特别是在制件使用条件下要承受热、有机溶剂和其他能加速制件开裂的腐蚀介质时，减少制件的内应力对保证其正常工作具有更加重要的意义。
此外，掌握注塑制品内应力的消除方法和测试方法也很有必要2 内应力的种类高分子材料在成型过程中形成的不平衡构象，在成型之后不能立即恢复到与环境条件相适应的平衡构象，是注塑制品存在内应力的主要原因。
另外，外力使制件产生强迫高弹形变也会在其中形成内应力。
根据起因不同，通常认为热塑性塑料注塑制件中主要存在着四种不同形式的内应力。
对注塑制件力学性能影响最大的是取向应力和体积温度应力。
2.1取向应力高分子取向使制件内存在着未松弛的高弹形变，主要集中在表层和浇口的附近，使这些地方存在着较大的取向应力，用退火的方法可以消除制件的取向应力。
试验表明，提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。
2.2体积温度应力体积温度应力是制件冷却时不均匀收缩引起的。
因内外收缩不均而产生的体积温度应力主要靠减少制件内外层冷却降温速率的差别来降低。
这可以通过提高模具温度、降低加工温度来达到。
加工结晶塑料制件时，常常因各部分结晶结构和结晶度不等而出现结晶应力。
模具温度是影响结晶过程的最主要的工艺因素，降低模具温度可以降低结晶应力。
带金属嵌件的塑件成型时，嵌件周围的料层由于两种材料线膨胀系数不等而出现收缩应力，可通过预热嵌件降低应力。
这两种内应力主要是由于收缩不均而产生的，也属于体积温度应力。
2.3与制件体积不平衡有关的应力高分子在模腔内凝固时，甚至在极其缓慢的条件下要使制件在脱模后立即达到其平衡体积，在实际上是不可能的。
肖训华：塑胶件内应力产生的原因及PCABS内应力开裂微观分析
肖训华：塑胶件内应力产生的原因及PC/ABS内应力开裂微观分析几乎所有塑料制品都会不同程度地存在内应力，尤其是塑料注射制品的内应力更为明显。
内应力的存在不仅使塑料制品在储存和使用过程中出现应力开裂和翘曲变形，也影响塑料制品的力学性能、光学性能、电学性能及外观质量等。
应力开裂的必要条件是试样或零件内存在应力，并存在某种应力集中因素如缺口、表面划伤等。
那么塑件应力从何而来呢？塑胶件内应力产生的原因依引起内应力的原因不同，可将内应力分成如下几类：（1）取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。
取向的大分子链冻结在塑料制品内也就意味着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力图过渡到无取向构象的内力。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
（2）冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产的一种内应力。
尤其对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能还是热熔体，这徉芯层就会限制表层的收缩，导致芯层处于压应力状态，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变化。
另外，带金属嵌件的塑料制品，由于金属与塑料的热胀系数相差较大，容易形成收缩不一均匀的内应力。
（3）环境应力环境应力开裂是聚烯烃类塑料的特有现象，它是指当制品存在应力时，与某些活性介质接触，会出现脆性裂纹，最终可能导致制品破坏。
这些活性物质可以是洗涤剂、皂类、水、油、酸、碱、盐及对材料并无显著溶胀作用的有机溶剂。
原料混有其它杂质或掺杂不适当的或过量的溶剂或其它添加剂时，在某些应力集的位置就会导致裂纹。
有些塑料如ABS等，在受潮状况下加热会与水汽发生催化裂化反应，使制件发生大的应变从而开裂。
（4）其它对于结晶塑料制品而言，其制品部各部位的结晶结构和结晶度不同也会产生内应力。
塑胶件应力形成的原因
塑胶件应力形成的原因集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
塑胶件应力形成的原因
注塑件成型过程中冷却的不均匀和过多的保压压力残余等，都会产生内应力，注塑件在一定环境条件的配合下，就会产生内应力塑性变形。
内应力塑性变形有很明显的特征：①变形常带有明显的方向性②内应力塑性变形通常不会改变注塑件的体积大小，只改变零件的外形结构和形状。
按应力产生的根源和表现特征的不同，分为热应力塑性变形（冷却的不均匀）和组织应力塑性（过多的保压压力残余）变形。
?
注塑件应力产生的一个主要原因是在成型过程中，由于制件表里冷却速度不同，表面物料接触温度较低的模壁，迅速冷却固化成一层硬壳，而内部物料还处于熔融状态，随着它的冷却收缩，使得制件内部产生内应力，还有一个因素就是为了注塑件的可靠充填，在注塑工艺调节上使用一定的保压压力，压力通过熔融状态的料流传递到未冷却的制件部位，使注塑件过度压缩产生应力。
注塑件后天应力开裂过程可归结为以下几种情况：化学键破坏；分子间滑脱；范德华力或氢键破坏。
通过对这三种破坏情况的断裂强度理论分析表明：由于实际高分子链的长度是有限的，同时分子链也总会或多或少存在着未取向的部分，因此高聚物正常破坏时，首先将发生在未取向部分的氢键或范德华力的破坏，随后应力集中到取向的主链上，尽管共价键的强度比分子间作用力大10～20倍，但是由于直接承受外力的取向主链数目少，最终还是会有化学键的断裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 内应力产生在注塑制品中，各处局部应力状态是不同的，制品变形程度将决定于应力分布。
如果制品在冷却时。
存在温度梯度，则这类应力会发展，所以这类应力又称为“成型应力”。
注塑制品的内应力包两种：一种是注塑制品成型应力，另一种是温度应力。
当熔体进入温度较低的模具时，靠近模腔壁的熔体讯速地冷却而固化，于是分子链段被“冻结”。
由于凝固的聚合物层，导热性很差，在制品厚度方向上产生较大的温度梯度。
制品心部凝固相当缓慢，以致于当浇口封闭时，制品中心的熔体单元还未凝固，这时注塑机又无法对冷却收缩进行补料。
这样制品内部收缩作用与硬皮层作用方向是相反的；心部处于静态拉伸而表层则处于静态压缩。
在熔体充模流动时，除了有体积收缩效应引起的应力外。
还有因流道，浇口出口的膨胀效应而引起的应力；前一种效应引起的应力与熔体流动方向有关，后者由于出口膨胀效应将引起在垂直于流动方向应力作用。
2 影响愉应力的工艺因素（1）向应力的影响在速冷条件下，取向会导致聚合物内应力的形成。
由于聚合物熔体的粘度高，内应力不能很快松驰，影响制品的物理性能和尺寸稳定性。
各参数对取向应力的影响a熔体温度，熔体温度高，粘度低，剪切应力降低取向度减小；另一方面由于熔体温度高会使应力松驰加快，促使解取向能力加强。
可是在不改变注塑机压力的情况下，模腔压力会增大，强剪切作用又导致取向应力的提高。
b在喷嘴封闭以前，延长保压时间，会导致取向应力增加。
c提高注射压力或保压压力，会增大取向应力，d模具温度高可保证制品缓慢冷却，起到解取向作用。
e增加制品厚度使取向应力降低，因为厚壁制品冷却时慢，粘度提高慢，应力松驰过程的时间长，所以取向应力小。
（2）对温度应力的影响如上所述由于在充模时熔体和型壁之间温度梯度很大，先凝固的外层熔体要助止后凝固的内层熔体的收缩，结果在外层产生压应力（收缩应力），内层产生拉应力（取向应力）。
如果充模后又在保压压力的作用下持续较长时间，聚合物熔体又补入模腔中，使模腔压力提高，此压力会改变由于温度不均而产生的内应力。
但在保压时间短，模腔压力又较低的情况下，制品内部仍会保持原来冷却时的应力状态。
如果在制品冷却初期模腔压力不足时，制品的外层会因凝固收缩而形成凹陷；如果在制品已形成冷硬层的后期模腔压力不足时，制品的内层会因收缩而分离，或形成空穴；如果在浇口封闭前维持模腔压力，有利于提高制品密度，消除冷却温度应力，但是在浇口附近会产生较大的应力集中。
由此看来热塑性聚合物在成型时，模内压力越大保压时间越长，有助于温度所产生的收缩应力的减小反之会使压缩应力增大。
3内应力与制品质量的关系制品中内应力的存在会严重影响制品的力学性质和使用性能；由于制品内应力的存在和分布不均，制品在使用过程中会发生裂纹。
在玻璃化温度以下使用时，常发生不规则的变形或翘曲，还会引起制品表面“泛白”，浑浊，光学性质变坏。
设法降低浇口处温度，增加缓冷时间，有利于改善制品的应力不均，使制品的机械性能均一。
不管对结晶型聚合物还是非结晶型聚合物，拉伸强度都表现出各向异向的特点。
对非结晶型聚合物拉伸强度会因浇口的们置而异；当浇口与充模方向一致时，拉伸强度随熔体温度提高而降低；当浇口与充模方向垂直时，拉伸强度随熔体温度的提高而增加。
由于熔体温度提高导致解取向作用加强，而取向作用减弱使拉伸强度降低。
浇口的方位会通过影响料流的方向来影响取向，又由于非结晶型聚合物比结晶型聚合物的各向异性表现的强烈，所以在垂直于流动方向上的拉伸强度前者比后者大。
低温注射比高温注射有更大的力学各向异性，如注射温度高时，垂直方向与流动方向的强度比为1.7，注射温度低时为2 。
由此看来，熔体温度的提高，不论对结晶型聚合物还是非结晶型聚合物都会导致拉伸强度的降低，但机理却不一样；前者是由于通过取向作用降低的影响。
文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。
在中国古代，文案亦作" 文按"。
公文案卷。
《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。
"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。
" 唐戴叔伦《答崔载华》诗:"文案日成堆，愁眉拽不开。
"《资治通鉴·晋孝武帝太元十四年》:"诸曹皆得良吏以掌文按。
"《花月痕》第五一回:" 荷生觉得自己是替他掌文案。
"旧时衙门里草拟文牍、掌管档案的幕僚，其地位比一般属吏高。
《老残游记》第四回:"像你老这样抚台央出文案老爷来请进去谈谈，这面子有多大!"夏衍《秋瑾传》序幕:"将这阮财富带回衙门去，要文案给他补一份状子。
"文案音译文案英文:copywriter、copy、copywriting文案拼音:wén àn现代文案的概念:文案来源于广告行业，是"广告文案"的简称，由copy writer翻译而来。
多指以语辞进行广告信息内容表现的形式，有广义和狭义之分，广义的广告文案包括标题、正文、口号的撰写和对广告形象的选择搭配;狭义的广告文案包括标题、正文、口号的撰写。
在中国，由于各个行业发展都相对不够成熟，人员素质也参差不齐，这使得"文案"的概念常常被错误引用和理解。
最典型的就是把文案等同于"策划"，其实这是两种差别很大，有着本质区别的工作。
只是由于文案人员常常需要和策划人员、设计人员配合工作，且策划人员也需要撰写一些方案，这使得很多人误认为文案和策划就是一回事，甚至常常把策划与文案的工作会混淆在一起(这也和发源于中国的"策划学"发展不够成熟有关)。
广告文案广告文案很多企业中，都有了的专职的文案人员，只有当需要搞一些大型推广活动、做商业策划案、写可行性分析报告等需求量大的项目时，才需要对外寻求合作。
以往一般企业都会找广告、文化传媒等公司合作。
这些公司一般都有专业的文案、设计团队，经验也相对丰富，但因为业务量大，范围广泛，在针对性方面会较为薄弱。
随着社会经济不断发展，对专业文案的要求更加严格，逐渐衍生了一些专注于文字服务的文案策划公司。
这类企业发展速度很快，大多数都是从工作室形式转型而来，也有从文化传播机构独立出来的。
随着中国广告业二十余年的迅猛发展，广告公司的经营范围，操作流程，工作方式都在变化，文案的角色由无闻转为配角，现正昂首阔步走向台面，成为主角，从前一则广告多是由设计出计划，再配图之后，文案轮为完稿，一则广告的计划多是由文案与美工共同完成，然后各自分工。
说起文案的地位，日本是从1992年意识到文案的重要性，台湾是1998年。
2002年，大陆的一些中大型广告公司的老总几乎都在垂叹，好的文案太少了。
好的文案往往愿意扎堆，从全国形式来看，这股潜规则正逐渐由华南广告重镇广州向华东中心上海转移。
折叠编辑本段主要工作撰写报纸广告、杂志广告、海报; 撰写企业样本、品牌样本、产品目录; 撰写日常宣传文案白领一族文案白领一族单页、各类宣传小册子; 撰写DM直邮广告，包括信封、邮件正文; 撰写电视广告脚本，包括分镜头、旁白、字幕; 撰写电视专题片脚本; 撰写电视广告的拍摄清单; 撰写广播广告; 将海外版广告文案作汉化(翻译); 撰写广告歌词，或汉化(翻译)外文歌词; 撰写各种形式的网络广告; 为网站栏目命名; 撰写网站内部文案; 撰写手机短信广告; 撰写各类广告作品的创意阐述; 撰写广告口号; 撰写产品包装文案，包括:品牌名、使用说明、产品成分等; 为产品或品牌命名，并作创意阐述; 为路演或活动命名，并作创意阐述; 撰写活动请柬及活动现场宣传品上的文字; 为各种礼品命名，并作创意阐述; 为专卖店命名，并作创意阐述; 撰写商店的橱窗或店内POP物料文案; 撰写软文、新闻式、故事式、评论式; 撰写策划书，或协助策划人员优化、润色方案文字; 协助客户企业内刊的编辑，提供主题方向，审核文字。
不同的环境对文案撰稿人有着不同的锤炼和要求。
折叠编辑本段分类构成从现有的文案分类有很多种，按照4A标准，一般有四类:助理文案(ACW)，文案(CW策划文案策划文案)，高级文案(ACW)，资深文案(SCW)，其中稍微要区别的是高级文案与资深文案，前者要求的是文案的撰写能力，而后者不仅仅是文案的撰写能力还包括做文案的年资。
有些4A公司设有文案主任(CE)一职，大体上与文案职责类似，有时候负责专项。
另外有些个别公司还配有首席文案的职位(CCW)，文案功力凤毛麟角，虽不具领导才能，但有的首席文案拿的工资却比创意总监还要高。
大部分国内广告公司文案的种类繁杂，有房地产文案、创意文案、企划文案、品牌文案等。
文案是由标题、副标题、广告正文、广告口号组成的。
它是广告内容的文字化表现。
在广告设计中，文案与图案图形同等重要，图形具有前期的冲击力，广告文案具有较深的影响力。
广告标题:它是广告文案的主题，往往也是广告内容的诉求重点。
它的作用在于吸引人们对广告的注目，留下印象，引起人们对广告的兴趣。
只有当受众对标语产生兴趣时，才会阅读正文。
广告标语的设计形式有:情报式，问答式、祈使式、新闻式、口号式、暗示式、提醒式等。
广告标语撰写时要语言简明扼要，易懂易记，传递清楚，新颖个性，句子中的文字数量一般掌握在12个字以内为宜。
广告副标题:它是广告方案的补充部分，有一个点睛的作用。
主要表现在对标题的补充及让人感觉，前面的不懂，在这里全部让人了解。
广告正文:广告正文是对产品及服务，以客观的事实、具体的说明，来增加消费者的了解与认识，以理服人。
广告正文撰写使内容要实事求是，通俗易懂。
不论采用何种题材式样，都要抓住主要的信息来叙述，言简易明。
广告口号:口号是战略性的语言，目的是经过反复和相同的表现，以便名域其他企业精神的不同，使消费者掌握商品或服务的个性。
这以成为推广商品不可或缺的要素。
广告口号常有的形式:联想式、比喻式、许诺式、推理式、赞扬式、命令式。
