气相色谱检测器有哪些种类,分别可以检测哪些化合物
解析各种检测器的原理、用途和作用
气相色谱仪-检测系统1.热导检测器热导检测器( Thermal coductivity detector，简称TCD )，是应用比拟多的检测器，不管对有机物还是无机气体都有响应。
热导检测器由热导池池体和热敏元件组成。
热敏元件是两根电阻值完全一样的金属丝(钨丝或白金丝)，作为两个臂接入惠斯顿电桥中，由恒定的电流加热。
如果热导池只有载气通过，载气从两个热敏元件带走的热量一样，两个热敏元件的温度变化是一样的，其电阻值变化也一样，电桥处于平衡状态。
如果样品混在载气过测量池，由于样号气和载气协热导系数不同，两边带走的热量不相等，热敏元件的温度和阻值也就不同，从而使得电桥失去平衡，记录器上就有信号产生。
这种检测器是一种通用型检测器。
被测物质与载气的热导系数相差愈大，灵敏度也就愈高。
此外，载气流量和热丝温度对灵敏度也有较大的影响。
热丝工作电流增加—倍可使灵敏度提高3—7倍，但是热丝电流过高会造成基线不稳和缩短热丝的寿命。
热导检测器构造简单、稳定性好，对有机物和无机气体都能进展分析，其缺点是灵敏度低。
2.气相色谱仪氢火焰离子化检测器氢火焰离子化检测器(Flame Ionization Detector，FID) 简称氢焰检测器。
它的主要部件是一个用不锈钢制成的离子室。
离子室由收集极、极化极(发射极)、气体入口及火焰喷嘴组成。
在离子室下部，氢气与载气混合后通过喷嘴，再与空气混合点火燃烧，形成氢火焰。
无样品时两极间离子很少，当有机物进入火焰时，发生离子化反响，生成许多离子。
在火焰上方收集极和极化极所形成的静电场作用下，离子流向收集极形成离子流。
离子流经放大、记录即得色谱峰。
有机物在氢火焰中离子化反响的过程如下：当氢和空气燃烧时，进入火焰的有机物发生高温裂解和氧化反响生成自由基，自由基又与氧作用产生离子。
在外加电压作用下，这些离子形成离子流，经放大后被记录下来。
所产生的离子数与单位时间进入火焰的碳原子质量有关，因此，氢焰检测器是一种质量型检测器。
解析各种检测器原理、用途和作用
气相色谱仪-检测系统1.热导检测器热导检测器( Thermal coductivity detector，简称TCD )，是应用比较多的检测器，不论对有机物还是无机气体都有响应。
热导检测器由热导池池体和热敏元件组成。
热敏元件是两根电阻值完全相同的金属丝(钨丝或白金丝)，作为两个臂接入惠斯顿电桥中，由恒定的电流加热。
如果热导池只有载气通过，载气从两个热敏元件带走的热量相同，两个热敏元件的温度变化是相同的，其电阻值变化也相同，电桥处于平衡状态。
如果样品混在载气中通过测量池，由于样号气和载气协热导系数不同，两边带走的热量不相等，热敏元件的温度和阻值也就不同，从而使得电桥失去平衡，记录器上就有信号产生。
这种检测器是一种通用型检测器。
被测物质与载气的热导系数相差愈大，灵敏度也就愈高。
此外，载气流量和热丝温度对灵敏度也有较大的影响。
热丝工作电流增加—倍可使灵敏度提高3—7倍，但是热丝电流过高会造成基线不稳和缩短热丝的寿命。
热导检测器结构简单、稳定性好，对有机物和无机气体都能进行分析，其缺点是灵敏度低。
2.气相色谱仪氢火焰离子化检测器氢火焰离子化检测器(Flame Ionization Detector，FID) 简称氢焰检测器。
它的主要部件是一个用不锈钢制成的离子室。
离子室由收集极、极化极(发射极)、气体入口及火焰喷嘴组成。
在离子室下部，氢气与载气混合后通过喷嘴，再与空气混合点火燃烧，形成氢火焰。
无样品时两极间离子很少，当有机物进入火焰时，发生离子化反应，生成许多离子。
在火焰上方收集极和极化极所形成的静电场作用下，离子流向收集极形成离子流。
离子流经放大、记录即得色谱峰。
有机物在氢火焰中离子化反应的过程如下：当氢和空气燃烧时，进入火焰的有机物发生高温裂解和氧化反应生成自由基，自由基又与氧作用产生离子。
在外加电压作用下，这些离子形成离子流，经放大后被记录下来。
所产生的离子数与单位时间内进入火焰的碳原子质量有关，因此，氢焰检测器是一种质量型检测器。

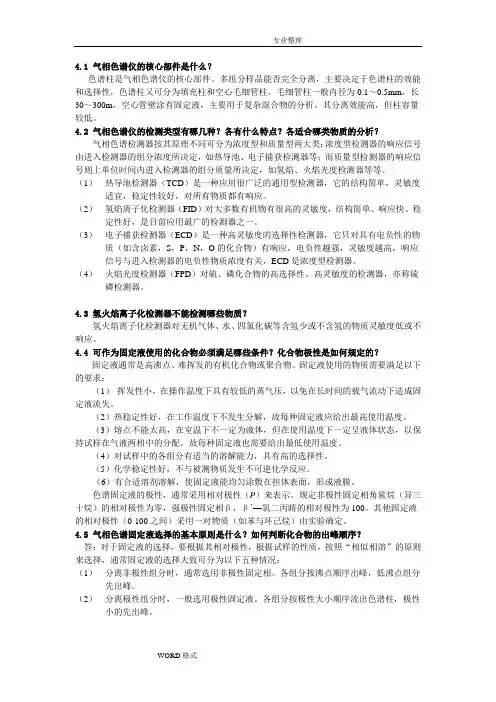

气相液相色谱答案及解析
4.1气相色谱仪的核心部件是什么？色谱柱是气相色谱仪的核心部件。
多组分样品能否完全分离，主要决定于色谱柱的效能和选择性，色谱柱又可分为填充柱和空心毛细管柱。
毛细管柱一般内径为0.1～0.5mm，长30～300m，空心管壁涂有固定液，主要用于复杂混合物的分析。
其分离效能高，但柱容量较低。
4.2气相色谱仪的检测类型有哪几种？各有什么特点？各适合哪类物质的分析？气相色谱检测器按其原理不同可分为浓度型和质量型两大类：浓度型检测器的响应信号由进入检测器的组分浓度所决定，如热导池、电子捕获检测器等；而质量型检测器的响应信号则上单位时间内进入检测器的组分质量所决定，如氢焰、火焰光度检测器等等。
（1）热导池检测器（TCD）是一种应用很广泛的通用型检测器，它的结构简单，灵敏度适宜，稳定性较好，对所有物质都有响应。
（2）氢焰离子化检测器（FID）对大多数有机物有很高的灵敏度，结构简单、响应快、稳定性好，是目前应用最广的检测器之一。
（3）电子捕获检测器（ECD）是一种高灵敏度的选择性检测器，它只对具有电负性的物质（如含卤素，S，P，N，O的化合物）有响应，电负性越强，灵敏度越高，响应信号与进入检测器的电负性物质浓度有关，ECD是浓度型检测器。
（4）火焰光度检测器（FPD）对硫、磷化合物的高选择性、高灵敏度的检测器，亦称硫磷检测器。
4.3氢火焰离子化检测器不能检测哪些物质？氢火焰离子化检测器对无机气体、水、四氯化碳等含氢少或不含氢的物质灵敏度低或不响应。
4.4可作为固定液使用的化合物必须满足哪些条件？化合物极性是如何规定的？固定液通常是高沸点、难挥发的有机化合物或聚合物。
固定液使用的物质需要满足以下的要求：（1）挥发性小，在操作温度下具有较低的蒸气压，以免在长时间的载气流动下造成固定液流失。
（2）热稳定性好，在工作温度下不发生分解，故每种固定液应给出最高使用温度。
（3）熔点不能太高，在室温下不一定为液体，但在使用温度下一定呈液体状态，以保持试样在气液两相中的分配。
气相色谱 检测条件
气相色谱检测条件
气相色谱（Gas Chromatography，简称GC）是一种基于分配原理的色谱分析技术，它将样品分离成组分，然后通过检测器进行定性和定量分析。
下面是气相色谱的一般检测条件：
1. 柱温：柱温的选择与待分析化合物的性质有关，一般在室温至高温范围内进行。
2. 载气流速：载气流速的选择也与待分析化合物有关，通常在1-10 mL/min的范围内。
3. 柱填充物：柱填充物的选择取决于待分析化合物的性质和分离要求，常见的填充物包括聚硅氧烷和聚酯。
4. 检测器：常用的气相色谱检测器包括火焰离子化检测器（FID）、热导率检测器（TCD）和质谱检测器（MS）等。
5. 注样量：注样量的选择应根据待分析化合物的浓度和仪器的灵敏度等因素进行合理调整。
6. 进样方式：常用的进样方式有气动进样和液相进样两种，选择适合的进样方式可根据实际需要进行。
这些只是气相色谱的一般检测条件，具体的条件还需要根据实际情况和待分析物的特性进行优化和调整。
利用气相色谱法分离和鉴定有机化合物的实验报告
利用气相色谱法分离和鉴定有机化合物的实验报告实验报告实验目的：通过气相色谱法分离和鉴定有机化合物。
实验原理：气相色谱法是一种常用的分离和鉴定有机化合物的方法。
它基于化合物分子在固定相和移动相之间的分配行为，利用化合物在不同条件下分离出来的时间差、色谱峰形状和峰面积的差异，来推断和确定化合物的性质和结构。
实验仪器与试剂：1. 气相色谱仪：包括气相色谱柱、进样器、检测器等。
2. 有机化合物样品：如醇、酮、酯等。
3. 气相色谱流动相：常用的流动相包括氢气、氮气等。
实验步骤：1. 样品制备：将待分离和鉴定的有机化合物在适当的条件下制备成样品溶液。
2. 进样：使用进样器将样品溶液进样到气相色谱仪中。
3. 柱温设定：根据样品的性质和研究目的，设定适当的柱温。
4. 流量设定：调整流量使其与进样量匹配。
5. 检测器设置：根据需要选择合适的检测器，如火焰离子化检测器（FID）、质谱检测器（MS）等。
6. 开始分析：启动气相色谱仪，开始分析。
7. 数据处理：利用气相色谱仪自带的软件对实验数据进行处理和分析。
实验结果与讨论：在实验中，我们使用气相色谱法成功地分离和鉴定了几个有机化合物。
根据实验结果，我们观察到了不同化合物在气相色谱柱中的保留时间差异以及色谱峰形状和峰面积的变化。
通过比对样品与标准品的分析结果，我们可以确定有机化合物的性质和结构。
实验结果与理论预期一致，实现了我们的实验目的。
结论：气相色谱法是一种有效的分离和鉴定有机化合物的方法。
通过本次实验，我们成功地使用了气相色谱法分离和鉴定了有机化合物，并得到了满意的实验结果。
这种方法具有操作简单、分离效果好、快速准确等优点，在有机化学分析和质量控制领域有着广泛的应用前景。
气相色谱的组成及各部分的作用
气相色谱的组成及各部分的作用气相色谱（Gas Chromatography，简称GC）是一种高效分离技术，常用于化合物的分离和定量分析。
其基本组成部分包括进样系统、分离柱系统、检测器系统和数据处理系统。
以下将详细介绍每个部分的作用。
1.进样系统：进样系统的作用是将样品引入分离柱系统。
常见的进样系统包括常规进样器、自动进样器和固定体进样器等。
常规进样器通过手动注射来引入样品，适用于少量样品的分析；自动进样器能够自动控制样品的进样量和进样速度，适合于高通量的分析；固定体进样器则通常用于对固态样品的分析。
2.分离柱系统：分离柱系统是GC的核心部分，用于分离混合物中的化合物成分。
它由柱子、柱口、柱箱和热分离器组成。
常见的分离柱包括毛细管柱和填充柱。
毛细管柱的内径较小，具有高分离效率和快速分离的优点，适用于分析复杂样品；填充柱内填充着固定相，更适用于常规分析和较大样品量的分析。
热分离器常用于分离不易挥发的化合物。
3.检测器系统：检测器系统用于检测分离柱出口气流中化合物的存在并测量其峰面积或峰高。
常见的检测器包括火焰离子化检测器（FID）、热导检测器（TCD）、电子捕获检测器（ECD）、质谱检测器（MS）等。
FID对大多数有机化合物具有较高的灵敏度，广泛应用于一般分析；TCD对所有化合物都具有检测能力，但灵敏度相对较低，常用于分析不易挥发的化合物；ECD对具有亲电性官能团的化合物具有高灵敏度；MS在分析复杂样品时能提供更准确的质量信息。
4. 数据处理系统：数据处理系统用于峰识别、峰面积或峰高计算和结果输出。
常用的数据处理软件有Chromatography Data System（CDS）、Chemist Workstation等，它们可以对峰进行定性和定量分析，并生成结果报告。
气相色谱作为一种高效的分离技术，可以应用于各个领域的分析，例如环境分析、食品安全检测、医药分析等。
通过合理配置和使用各个部分的组件，可实现快速、准确、高效的分离和定量分析。
气相色谱仪有哪些检测器
1、氢火焰离子化检测器FID用于微量有机物分析
2、热导检测器TCD用于常量、半微量分析,有机、无机物均有响应
3、电子捕获检测器ECD用于有机氯农药残留分析
4、火焰光度检测器FPD用于有机磷、硫化物的微量分析
5、氮磷检测器NPD用于有机磷、含氮化合物的微量分析
6、催化燃烧检测器CCD用于对可燃性气体及化合物的微量分析
7、光离子化检测器PID用于对有毒有害物质的痕量分析
FID氢火焰检测器居多;
它几乎对所有的有机物都有响应,而对无机物、惰性气体或火焰中不解离的物质等无响应或响应很小,它的灵敏度比热导检测器高100-10000倍,检测限达10-13g/s,对温度不敏感,响应快,适合连接开管柱进行复杂样品的分离,线性范围为10的7次方是气体色谱检测仪中对烃类如丁烷,己烷灵敏度最好的一种手段,广泛用于挥发性碳氢化合物和许多含炭化合物的检测;
TCD热导池检测器；
热导池检测器TCD是一种结构简单、性能稳定、线性范围宽、对无机、有机物质都有响应、灵敏度适宜的检测器;其与FID、ECD、FPD等检测器并列为色谱法中最常用的检测器;
FPD 火焰光度检测器
FPD的原理是基于样品在富氢火焰中燃烧,使含硫、磷的化合物经燃烧后又被氢还原, 产生激发态的S2S2的激发态和HPOHPO的激发态,这两种受激物质反回到基态时幅射出400nm和550nm左右的光谱,用光电倍增管测量这一光谱的强度,光强与样品的质量流速成正比关系;FPD是灵敏度很高的选择性检测器,广泛地用于含硫、磷化合物的分析;。
气相色谱法定义与分类及气相色谱仪的基本组成及其工作原理
气相色谱法定义与分类及气相色谱仪的基本组成及其工作原理一、定义与分类气相色谱法(gas chromatography，GC)是以气体为流淌相的色谱法，1952年由马丁(Mattin)、辛格(Synge)以及詹姆斯(James)等首次建立。
按照固定相的物质形态不同，Gc可分为气固色谱法(gas-solid chromatography，GSC)和蔼液色谱法(gas-liquid chrolnatography，GLC)两类。
按色谱柱的粗细和填充状况，GC可分为填充柱色谱法和开管柱色谱法两种。
填充柱(packed column)是将固定相填充在内径通常为4mm的余属或玻璃管中；开管柱(open tubular column)是将固定相涂布于柱管内壁，中空，所以又称为空心柱。
因为开管柱的内经通常惟独0.1～0.5 mm，所以又称为毛细管柱(capillary column)。
按分别机制，GC可分为吸附色谱法和分配色谱法。
GLC属于分配色谱法，而GSC因为固定相常用吸附剂，因此多属于吸附色谱法。
(2)气相色谱仪的基本组成及其工作原理气相色谱仪(gas chromatograph)包括气路系统、进样系统、分别系统、温控系统和检测系统等五大系统。
气路系统是一个载气延续运行、管路密闭的系统，包括气源、气体净化器、供气控制阀门和仪表，其作用是把试样输送到色谱柱和检测器。
进样系统包括进样装置和汽化室，其作用是将液体或固体试样在进入色谱柱前眨眼汽化，并迅速定量地转入到色谱柱中。
分别系统主要是色谱柱，它由柱管和装填在其中的固定相等所组成，其作用是将样品中各组分分别。
温控系统是用来设定、控制和测量色谱柱、汽化室、检测室的温度装置。
检测系统包括检测器、放大器、记录器，其作用是把经色谱柱分别后的各组分的浓度变幻改变成易于测量的电信号，如电流、电压等，然后输送到记录器记录成色谱图。
气相色谱仪的工作原理是被分析样品(气体或液体与固体汽化后)的蒸气在流速保持一定的惰性气体(称为载气，即流淌相)的带动下进入填充有固定相的色谱柱，在色谱柱中样品被分别成一个个组分，并以一定的先后次序从色谱柱流出，进入检测器，组分的浓第1页共3页。
气相色谱仪的主要组成部分及作用
气相色谱仪的主要组成部分及作用1.进样系统：进样系统用于将待测试样品引入色谱柱中进行分离。
常见的进样方式包括气相进样和液相进样。
在气相进样中，待测试样品经过挥发后以气态方式引入色谱柱，常用的方法有气体体积进样、吸附进样和进样装置进样等。
2.色谱柱：色谱柱是分离化合物组分的重要部分，其作用是提供相对长的分离路径，实现对化合物的分离。
色谱柱通常由不同的填充物填充，如硅胶、活性炭、聚酰胺、螺旋细管等，不同种类的填充物适用于不同类型和性质的样品。
3.检测器：检测器用于检测色谱柱出口的化合物组分，并产生相应的电信号。
常用的检测器有热导、火焰离子、电化学、质谱、氮磷硫等。
不同的检测器适用于不同类型的化合物，可以选择合适的检测器进行定量或定性分析。
4.数据处理系统：数据处理系统用于收集、分析和处理色谱仪输出的信号并生成图表或报告。
常见的数据处理系统有计算机、数据采集卡等。
通过数据处理系统，分析人员可以获得样品中各化合物的相对含量、峰面积以及峰面积比等信息，以实现定量和质量控制等分析目的。
此外，气相色谱仪还包括进样器、移相器、柱炉、气源和流量控制器等。
1.进样器：进样器用于存储和送进样品。
2.移相器：移相器用于控制色谱柱中的流动相的流动。
3.柱炉：柱炉用于控制色谱柱的温度，以优化分离效果。
4.气源：提供气体流动相或载气，常见的气源有氮气、氢气和压缩空气等。
5.流量控制器：流量控制器用于控制进样量、载气流速和检测器气流流量等参数。
总结起来，气相色谱仪的主要组成部分包括进样系统、色谱柱、检测器和数据处理系统，辅助组件还包括进样器、移相器、柱炉、气源和流量控制器等。
这些部件共同作用，实现了样品的进样、分离、检测和数据处理，广泛应用于化学、生物、食品、医药、环境和石油等领域的分析实验中。
《中国药典》2015版通则0521气相色谱法
0521气相色谱法气相色谱法系采用气体为流动相（载气）流经装有填充剂的色谱柱进行分离测定的色谱方法。
物质或其衍生物气化后，被载气带入色谱柱进行分离，各组分先后进入检测器，用数据处理系统记录色谱信号。
1.对仪器的一般要求所用的仪器为气相色谱仪，由载气源、进样部分、色谱柱、柱温箱、检测器和数据处理系统等组成。
进样部分、色谱柱和检测器的温度均应根据分析要求适当设定。
（1）载气源气相色谱法的流动相为气体，称为载气，氦、氮和氢可用作载气，可由高压钢瓶或高纯度气体发生器提供，经过适当的减压装置，以一定的流速经过进样器和色谱柱；根据供试品的性质和检测器种类选择载气，除另有规定外，常用载气为氮气。
（2）进样部分进样方式一般可采用溶液直接进样、自动进样或顶空迸样。
溶液直接进样采用微量注射器、微量进样阀或有分流装置的气化室进样；采用溶液直接进样或自动进样时，进样口温度应高于柱温30～50℃；进样量一般不超过数微升；柱径越细，进样量应越少，采用毛细管柱时，一般应分流以免过载。
顶空进样适用于固体和液体供试品中挥发性组分的分离和测定。
将固态或液态的供试品制成供试液后，置于密闭小瓶中，在恒温控制的加热室中加热至供试品中挥发性组分在液态和气态达到平衡后，由进样器自动吸取一定体积的顶空气注入色谱柱中。
（3）色谱柱色谱柱为填充柱或毛细管柱。
填充柱的材质为不锈钢或玻璃，内径为2～4mm，柱长为2～4m，内装吸附剂、高分子多孔小球或涂渍固定液的载体，粒径为0.18～0.25mm、0.15～0.18mm或0.125～0.15mm。
常用载体为经酸洗并硅烷化处理的硅藻土或高分子多孔小球，常用固定液有甲基聚硅氧烷、聚乙二醇等。
毛细管柱的材质为玻璃或石英，内壁或载体经涂渍或交联固定液，内径一般为0.25mm、0.32mm或0.53mm，柱长5～60m，固定液膜厚0.1～5.0μm，常用的固定液有甲基聚硅氧烷、不同比例组成的苯基甲基聚硅氧烷、聚乙二醇等。
色谱检测器的分类介绍
色谱检测器的分类介绍色谱技术是一种常用于化学分析的手段，它主要基于样品分子不同的亲和性和不同的性质，通过分离来满足分析需求。
而色谱检测器的作用则是将色谱分离后的化学物质的特征信息转换为检测信号，在分析过程中起到至关重要的作用。
在实际应用中，不同种类的色谱检测器根据其原理、使用范围以及性能特点等方面进行了分类，本文就对其进行简单介绍。
1.气体色谱检测器气体色谱检测器是一种常用的检测单元，其适用于气相色谱仪中检测许多不同类型的化合物。
常见的气体色谱检测器包括热导检测器、电化学检测器、火焰离子化检测器、热解吸质谱检测器和金属离子检测器等。
①热导检测器：指使用导热率随化合物浓度变化而变化来检测气相色谱中的化合物。
这种检测器可以对大多数非极性有机物具有良好的灵敏度，非常适合于测定有机化合物的含量。
但是，它并不适用于所用化合物具有相似导热率的样品分析。
②电化学检测器：可以检测固体、液体和气体样品中各种有机和无机物质。
在检测器中，分子被氧化或还原成电子，实现了转化。
这样就产生了电流，说明化合物的浓度。
③火焰离子化检测器（FID）：是一种常见的检测器，基于金属离子检测器，用于检测有机分子的氢、氧原子含量。
FID在检测硝基芳香化合物、有机酸、醇、酮、醛、烯酮、醚等方面均表现出色。
2.液相色谱检测器液相色谱检测器主要用于测定水相中的有机化学物质，包括药物、农药、天然产物和生物大分子等。
常见的液相色谱检测器包括光学检测器、荧光检测器和电化学检测器等。
①光学检测器：常用的有紫外-可见光谱（UV-Vis）检测器。
光学检测器基于化合物的吸收光谱进行检测。
化合物与特定范围内的光波长吸收。
光学检测器适用于可溶于水或有机溶液的化合物。
②荧光检测器：适用于样品中存在紫外线吸收的化合物，如花生四烯酸(PGA)、苯氧基酸（BOA）、半胱氨酸等，亦适用于对多种细胞色素中荧光团进行判定。
荧光检测器基于一种电离激发分子从基态到激发态上移动，激发态分子有自旋和次态之分，分子在自旋和次态间的跃迁导致荧光发射。
气相色谱法分析有机化合物
气相色谱法分析有机化合物气相色谱法（Gas Chromatography，GC）是一种广泛应用于化学分析领域的技术。
它利用气相载气流动相和固定相之间的分配作用，对物质进行分离和定量分析。
在有机化合物分析中，气相色谱法是一种重要的手段，能够对有机物质进行高效分离和检测。
首先，气相色谱法的原理是基于物质在流动相和固定相之间的分配系数不同而实现物质分离。
在气相色谱仪中，样品被注入到焦耳附加式进样器中，然后通过毛细管进入柱内。
柱内通常填充有一种固定相，常见的固定相包括聚合物和硅胶等。
当样品通过柱内时，在流动相的作用下，不同成分将以不同速率迁移，从而实现分离。
在气相色谱法中，流动相的选择对于分析结果至关重要。
常用的流动相包括氦气、氮气和氩气等。
流动相的选择应根据不同化合物的性质和目的进行合理选择，以达到最佳分离效果。
此外，固定相的种类和填充量也会影响分离效果，因此在实际应用中需要根据实验要求进行调整和优化。
除了流动相和固定相的选择外，气相色谱法中的检测器也起着至关重要的作用。
常见的检测器包括火焰光度检测器（FID）、电子捕获检测器（ECD）和氮磷检测器（NPD）等。
不同的检测器对于不同类型的有机化合物具有不同的灵敏度和选择性，在进行有机化合物的分析时，需要选择适合的检测器以获得准确的结果。
气相色谱法在有机化合物的分析中具有广泛的应用。
它能够对石油化工、环境监测、食品安全等领域的有机化合物进行快速、高效的检测。
例如，在环境监测领域，气相色谱法可以用于检测大气中的挥发性有机化合物（VOCs），以及土壤和水体中的有机污染物。
在食品安全领域，气相色谱法可以用于检测食品中的农药残留、食品添加剂等有机化合物。
总的来说，气相色谱法作为一种高效分离和检测技术，在有机化合物的分析中发挥着重要作用。
通过合理选择流动相、固定相和检测器，可以实现对不同类型有机化合物的分离和定量分析。
未来，随着科学技术的不断进步，气相色谱法应用领域将会更加广泛，为有机化合物的分析提供更多可能性。
色谱仪（气相检测）
第三章色谱仪（3.2.1）3.1 各种色谱仪流程及主要部件1. 气相色谱仪流程2. 高效液相色谱仪流程及其主要部件3.离子色谱仪4. 超临界流体色谱仪（SFC）5. 毛细管电泳仪3.2 气相色谱检测器一、检测器特性1.检测器类型2.检测器性能评价指标二、检测器工作原理及其应用1. 热导池检测器（TCD）2. 氢焰离子化检测器（FID）3. 氮磷检测器NPD（热离子化检测器TID）4. 火焰光度检测器（FPD）（flame photometric detector）5. 电子俘获检测器（electron capture detector ECD）6. 多检测器组合3.3 高效液相色谱检测器第三章色谱仪3.2 气相色谱检测器工作原理及其应用一、检测器特性1.检测器类型按样品破坏与否分：破坏型检测器：组分在检测过程中其分子形式被破坏，为破坏型检测器，如FID、NPD、FPD等；非破坏型检测器：组分在检测过程中仍保持其分子形式，为非破坏型检测器，如TCD等。
按响应值与浓度还是质量有关可分为：浓度型检测器：测量的是载气中通过检测器组分浓度瞬间的变化，检测信号值与组分的浓度成正比。
如：TCD；ECD；其峰高正比于流出组分的浓度，进样量一定时，峰高基本上与流速无关，峰面积与流速成反比，即改变载气速度时只是改变了组分通过检测器的速度，改变了其半峰宽，其浓度不变，峰高不变；质量型检测器：测量的是载气中某组分进入检测器的速度变化，即检测信号值与单位时间内进入检测器组分的质量成正比。
如：FID，NPD、FPD等；峰高随载气流速的增加而增大，当组分量一定时，在一定的载气流量范围内，改变载气流速时，改变了单位时间内进入检测器的组分量，流速越快峰越窄越高，但峰面积保持常数。
按不同类型化合物响应值的大小分：通用型检测器：TCD；检测器对不同化合物的响应值基本相当；专用型检测器：ECD；2.检测器性能评价指标●噪声与漂移：要求无组分通过时稳定而无波动；●灵敏度与检测限：要求痕量组分通过就有响应；●通用性与选择性：在某些情况下希望对进入检测器的所有组分均有响应，而在另一些情况下，希望仅对某种化合物有响应；●希望保持高效毛细管柱的分离效能，就有柱后谱带不变宽的要求；●希望谱带快速通过检测器时，峰形不失真，就有检测器的响应时间的要求；●响应因子、线性和线性范围：为了定量准确可靠灵敏度与检测限响应值（或灵敏度）S：在一定范围内，信号E与进入检测器的物质质量m呈线性关系：E = S mS = E / m单位：mV/（mg / cm3）；（浓度型检测器）mV /（mg / s）；（质量型检测器）S表示单位质量的物质通过检测器时，产生的响应信号的大小。
常见气相色谱检测器及应用范围
常见气相色谱检测器及应用范围
气相色谱检测器是用于检测气相色谱分离出的成分的设备。
以下是一些常见的气相色谱检测器及其应用范围：
1. 热导检测器（TCD）：通用性好，几乎对所有物质都有响应，常用于检测永久性气体和低沸点有机物。
2. 火焰离子化检测器（FID）：对大多数有机物有高灵敏度响应，是应用最广泛的检测器之一，适用于检测烃类、醇类、酮类等有机物。
3. 电子捕获检测器（ECD）：选择性高，对电负性物质如卤代烃、含氮化合物等有很高的灵敏度，常用于检测农药、环境污染物等。
4. 火焰光度检测器（FPD）：对含硫、含磷化合物有高选择性和高灵敏度，常用于检测硫化物、磷化物等。
5. 质谱检测器（MSD）：具有高灵敏度和高选择性，能够提供化合物的分子量和结构信息，广泛应用于复杂混合物的分析。
这些检测器在气相色谱分析中具有不同的特点和优势，可以根据分析的需求选择合适的检测器。
气相色谱检测器的应用范围涵盖了环境监测、食品分析、医药研究、化工等多个领域。
气相色谱基本知识
气相色谱根本知识气相色谱是色谱中的一种，就是用气体做为流动相的色谱法，在别离分析方面，具有如下一些特点：1、高灵敏度：可检出10-10克的物质，可作超纯气体、高分子单体的痕迹量杂质分析和空气中微量毒物的分析。
2、高选择性：可有效地别离性质极为相近的各种同分异构体和各种同位素。
3、高效能：可把组分复杂的样品别离成单组分。
4、速度快：一般分析、只需几分钟即可完成，有利于指导和控制生产。
5、应用范围广：即可分析低含量的气、液体，亦可分析高含量的气、液体，可不受组分含量的限制。
6、所需试样量少：一般气体样用几毫升，液体样用几微升或几十微升。
7、设备和操作比拟简单。
气相色谱法的一些常用术语及根本概念解释：1、相、固定相和流动相：一个体系中的某一均匀局部称为相；在色谱别离过程中，固定不动的一相称为固定相；通过或沿着固定相移动的流体称为流动相。
2、色谱峰：物质通过色谱柱进到鉴定器后，记录器上出现的一个个曲线称为色谱峰。
3、基线：在色谱操作条件下，没有被测组分通过鉴定器时，记录器所记录的检测器噪声随时间变化图线称为基线。
4、峰高与半峰宽：由色谱峰的浓度极大点向时间座标引垂线与基线相交点间的高度称为峰高，一般以h表示。
色谱峰高一半处的宽为半峰宽，一般以x1／2表示。
5、峰面积：流出曲线〔色谱峰〕与基线构成之面积称峰面积，用A表示。
6、死时间、保存时间及校正保存时间：从进样到惰性气体峰出现极大值的时间称为死时间，以td表示。
从进样到出现色谱峰最高值所需的时间称保存时间，以tr表示。
保存时间与死时间之差称校正保存时间。
以Vd表示。
7、死体积，保存体积与校正保存体积：死时间与载气平均流速的乘积称为死体积，以Vd 表示，载气平均流速以Fc表示，Vd=tdxFc。
保存时间与载气平均流速的乘积称保存体积，以Vr表示，Vr=trxFc。
8、保存值与相对保存值：保存值是表示试样中各组分在色谱柱中的停留时间的数值，通常用时间或用将组分带出色谱柱所需载气的体积来表示。
气相色谱灵敏度
气相色谱灵敏度气相色谱是一种常见的分离和检测技术，它广泛应用于化学、生物、环境等领域。
灵敏度是气相色谱技术的一个重要参数，它决定了能否检测到微量的目标化合物。
本文将介绍气相色谱的灵敏度以及影响灵敏度的因素，并探讨如何提高气相色谱的灵敏度。
一、气相色谱的灵敏度气相色谱的灵敏度通常用检测限来表示，检测限是指仅仅能够检测到一个化合物存在的最小浓度。
气相色谱的检测限一般在毫克/升到微克/升之间，具体取决于所使用的仪器、柱和检测器。
常用的气相色谱检测器包括质谱检测器、火焰光度检测器、电子捕获检测器等。
二、影响气相色谱灵敏度的因素1. 检测器种类：不同的检测器对不同的化合物具有不同的灵敏度。
例如，质谱检测器的灵敏度高于其他检测器，能够检测到更微小的化合物含量。
2. 柱的分离能力：分离柱是气相色谱分离目标化合物的关键。
柱的分离能力取决于其填料类型和柱长等因素，对于灵敏度的提高至关重要。
3. 样品前处理方法：前处理方法对于检测灵敏度也有着重要的影响。
例如，固相微萃取可大幅提高样品的浓缩度，从而提高气相色谱的检测灵敏度。
4. 沉淀度：悬浮液中的固体颗粒会影响气相色谱检测器的性能，因此需要在样品制备前进行沉淀处理。
5. 干扰物质：在样品中存在其他物质时，可能会干扰目标物的检测。
因此需要对样品进行选择性的萃取和分离等处理。
三、提高气相色谱灵敏度的方法1. 选择合适的检测器：质谱检测器、火焰光度检测器、电子捕获检测器等都有不同的优势和适用范围。
2. 优化分离柱：通过优化柱的填料类型、长度和直径等参数，以提高分离能力。
3. 降低样品的检测限：通过前处理方法（如固相微萃取）等方式来提高样品的浓缩度，降低检测限。
4. 确保准确性和可重复性：气相色谱测试结果的准确性和可重复性对于判定检测限至关重要。
因此需要确保操作过程中符合标准化要求。
综上所述，气相色谱的灵敏度是评估该技术的一个关键指标。
要提高气相色谱的灵敏度，需要根据样品的特性选择合适的检测器和柱，同时进行合理前处理和沉淀处理等步骤以降低误差。
