配电箱自动手动转换开关原理
配电箱自动手动转换开关原理配电箱自动手动转换开关是工业生产过程中常用的一种电气设备，它可以实现自动与手动两种工作模式之间的转换。
其主要原理是通过自动电路与手动电路之间的切换，实现配电箱的控制与保护。
下面将详细介绍配电箱自动手动转换开关的原理及工作流程。
一、自动电路的原理自动电路是指配电箱中的电路，由自动开关、计时器、继电器等电气元件组成。
在自动工作模式下，电路会自动控制配电箱的开关状态，并根据不同的工作负荷来实现电源的调节与保护。
自动电路的主要原理如下：1.自动开关：自动开关是电路中的主要控制元件，它可以根据电气信号的变化自动打开或关闭配电箱的电源。
2.计时器：计时器是自动电路中的一个重要组成部分，它可以根据预设时间来控制电路的开关状态，并在特定的时间内完成任务。
3.继电器：继电器是自动电路中的一种电气元件，它可以根据电气信号的变化来控制电路的开关状态，实现电路的自动控制。
二、手动电路的原理手动电路是指配电箱中的电路，由手动开关、按钮等电气元件组成。
在手动工作模式下，电路会由人工操作来实现配电箱的控制与保护。
手动电路的主要原理如下：1.手动开关：手动开关是电路中的主要控制元件，它可以由人工操作来打开或关闭配电箱的电源。
2.按钮：按钮是手动电路中的一个重要组成部分，它可以根据人工操作来控制电路的开关状态，并在特定的时间内完成任务。
三、自动手动转换开关的工作流程自动手动转换开关的工作流程如下：1.自动工作模式：当配电箱处于自动工作模式下时，电路会自动控制配电箱的开关状态，并根据不同的工作负荷来实现电源的调节与保护。
2.手动工作模式：当配电箱处于手动工作模式下时，电路会由人工操作来实现配电箱的控制与保护。
3.自动手动转换：当需要从自动工作模式转换到手动工作模式时，自动手动转换开关会切换自动电路与手动电路之间的连接，使得电路的控制权由自动电路转换到手动电路。
四、配电箱自动手动转换开关的应用配电箱自动手动转换开关广泛应用于工业生产过程中，可以实现工业设备的控制与保护。
自动转换开关技术规范
自动转换开关技术规范一、引言自动转换开关技术规范(ATS)是一种用于自动地切换主电源和备用电源的装置。
它的设计和使用可以提高电力供应的可靠性和连续性，以保障设备的正常运行。
本规范旨在对自动转换开关技术进行详细规定，确保其安全可靠地运行，并为用户提供统一的技术要求。
二、术语和定义1. 自动转换开关(Automatic Transfer Switch, ATS)：用于自动切换主备电源的开关设备。
2. 主电源(Main Power Supply)：正常工作状态下供电的电源。
3. 备用电源(Standby Power Supply)：主电源失效时供电的电源。
4. 切换器(Switch)：ATS设备中用于切换电源的部件。
5. 输入侧(Input Side)：ATS设备中与主电源和备用电源连接的侧。
6. 输出侧(Output Side)：ATS设备中与负载设备连接的侧。
三、技术要求1.设计与制造要求1.1ATS应符合国家相关标准的规定，并获得合法的认证。
1.2ATS应具备满足额定电流和额定电压的能力，并能承受短时间的过载。
1.3ATS应采用可靠耐用的材料和组件，确保其长期运行的可靠性。
1.4ATS应具备防护等级，以保护其内部电路不受外界环境的影响。
1.5ATS应设计合理的空间布局和操作方式，以方便维护和操作。
2.功能要求2.1ATS应能自动检测主电源和备用电源的电压和频率，并能根据设定的条件进行切换。
2.2ATS应能自动切换电源，并在切换过程中保持负载设备的连续供电。
2.3ATS应具备故障自愈功能，能够自动恢复正常工作状态。
2.4ATS应配备相应的保护装置，以防止电源过载、短路等情况。
2.5ATS应具备远程监控和控制功能，方便远程操作和管理。
3.安全要求3.1ATS应具备过流、过压、低压、短路等异常情况时的自动切断功能，以保护负载设备的安全。
3.2ATS应具备防雷击和防火功能，以防止雷击和火灾等意外情况。
3.3ATS应具备漏电保护功能，以防止电气意外事故的发生。
从入门到精通学习万能转换开关
从入门到精通学习万能转换开关一，了解万能转换开关的用途万能转换开关具有多个操作位置，可以进行多个开关位置和多个电路的转换的手动控制电器。
万能转换开关主要用于配电转置和近距离的控制和操作，比如当万能转换开关打到就地，就是近距离控制，打到远方就是远距离控制。
万能转换开关还用于电压表的换相测量，打到电压表的AB,AC,BC,用于测量线电压。
万能转换开关还可以用于小容量电动机的起动，停止，调速，和电动机正反转的控制，用途比较广泛，所以称为万能转换开关。
二，万能转换开关的分类按照手柄操作方式分为自复式万能转换开关和定位式万能转换开关。
自复式万能转换开关就是当开关手柄打到开关的某一位置后，当手松开手柄后，开关手柄自动返回原来的开关位置。
定位式万能转换开关就是当开关手柄打到某一位置后，当手松开手柄后，开关手柄仍停留在该位置上。
三，万能转换开关之电动机倒顺开关1,倒顺开关适用于交流50HZ,三相三线变换相序接线之用，如控制电动机倒顺转动。
2，倒顺开关装用电动机最大额定电流如下，15A380伏3千瓦，220伏1.7千万30A380伏5.5千瓦，228伏2.8千瓦60A380伏7.5千瓦，220伏4.5千瓦3,本开关应装置在电路控制开关和熔断器内侧，不允许作单项电源控制之用，不得装置在过于潮湿或腐蚀性气体场所。
4,倒顺开关虽虽使用在额定容量之下，但不得骤然制动使用。
5,倒顺开关使用应经常检查触头接触面和转动机构。
如有烧毛和不灵活情况，应断开电源修整完好后再行使用。
6，倒顺开关装置时要妥善接地。
7,倒顺开关如何控制看下图倒顺开关的N1,N2,N3接线端子,分别接电源的A相，B相，C相。
倒顺开关的C1,C2,C3接线端子接电动机电源线。
当倒顺开关打到顺（正转）时，A相(N1)与电动机的C1接通，B相（N2）与电动机的C2接通，C相（N3）与电动机的C3接通。
当倒顺开关打到停时，倒顺开关的电源侧与负载侧两边接线端子不通。

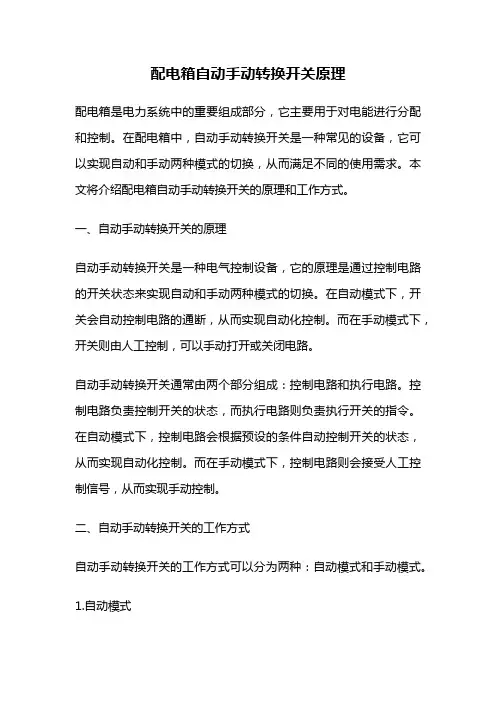

配电箱自动手动转换开关原理
配电箱自动手动转换开关原理配电箱是电力系统中的重要组成部分，它主要用于对电能进行分配和控制。
在配电箱中，自动手动转换开关是一种常见的设备，它可以实现自动和手动两种模式的切换，从而满足不同的使用需求。
本文将介绍配电箱自动手动转换开关的原理和工作方式。
一、自动手动转换开关的原理自动手动转换开关是一种电气控制设备，它的原理是通过控制电路的开关状态来实现自动和手动两种模式的切换。
在自动模式下，开关会自动控制电路的通断，从而实现自动化控制。
而在手动模式下，开关则由人工控制，可以手动打开或关闭电路。
自动手动转换开关通常由两个部分组成：控制电路和执行电路。
控制电路负责控制开关的状态，而执行电路则负责执行开关的指令。
在自动模式下，控制电路会根据预设的条件自动控制开关的状态，从而实现自动化控制。
而在手动模式下，控制电路则会接受人工控制信号，从而实现手动控制。
二、自动手动转换开关的工作方式自动手动转换开关的工作方式可以分为两种：自动模式和手动模式。
1.自动模式在自动模式下，自动手动转换开关会根据预设的条件自动控制电路的通断。
通常情况下，自动模式下的控制条件包括电流、电压、功率等参数。
当电路中的电流、电压或功率超过或低于预设值时，自动手动转换开关会自动控制电路的通断，从而实现自动化控制。
2.手动模式在手动模式下，自动手动转换开关则由人工控制。
通常情况下，手动模式下的控制信号包括按钮、开关等。
当人工按下按钮或打开开关时，自动手动转换开关会接受人工控制信号，从而实现手动控制。
三、自动手动转换开关的应用自动手动转换开关广泛应用于各种电力系统中，包括工业、商业、住宅等领域。
在工业领域中，自动手动转换开关通常用于控制机器设备的启停和运行。
在商业领域中，自动手动转换开关通常用于控制照明、空调等设备的启停和运行。
在住宅领域中，自动手动转换开关通常用于控制家庭电器的启停和运行。
自动手动转换开关是一种重要的电气控制设备，它可以实现自动和手动两种模式的切换，从而满足不同的使用需求。
万能转换开关工作原理图解
万能转换开关工作原理图解
————————————————————————————————作者：————————————————————————————————日期：
万能转换开关工作原理图解
万能转换开关（文字符号SA）的作用：是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。
转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。
当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。
它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。
万能转换开关的符号表示
万能转换开关符号表示
上图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。
具体画法是：用虚线表示操作手柄的位置，用有无“.”表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．”，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“.”时，则表示该触点是处于打开状态。
上面是万能转换开关的接线图。
右边是触点闭合表。
1、在零位时1、2触点闭合。
2、往左旋转触点5-6、7-8、触点闭合。
3、往右旋转触点5-6、3-
4、触点闭合。
万能转换开关原理
万能转换开关原理
万能转换开关的原理是基于电磁感应原理和电力控制原理，通过控制电流的通断来实现电路的转换。
万能转换开关内部由线圈、导电材料和开关机械构件组成。
当电流通过线圈时，线圈内产生磁场，导电材料受到磁场的作用而被吸引或推开，从而控制开关的通断。
当电流通过线圈时，电磁铁被激活，导电材料吸附在磁铁上，使开关闭合，电路通畅；当线圈中断电流时，电磁铁不再激活，导电材料脱离磁铁，开关断开，电路断开。
由于万能转换开关的结构设计和电控制方式不同，可以实现多种功能的转换，例如实现电路的选择、电器的开关等。
其原理基于线圈产生的磁场控制导电材料的状态，从而实现电路的转换和控制。
不同的控制方式可以实现不同的功能需求，使得万能转换开关在电力控制领域具有广泛的应用。
电压转换开关原理
电压转换开关原理
电压转换开关是一种用于改变电路中电压的设备。
它能够根据需要将输入电压转换为不同的输出电压。
电压转换开关的原理是通过切换电路中的连接方式，改变电压的路径和传输方式。
常见的电压转换开关有三态开关和多路开关。
三态开关是一种常用的电压转换开关，它有三个不同的状态：高电平、低电平和高阻态。
通过控制开关的状态，可以选择不同的输出电压。
多路开关是另一种常见的电压转换开关，它可以有多个输入和输出通道。
通过选择不同的输入和输出通道，可以实现电压的转换。
电压转换开关的原理是基于开关管的工作原理。
开关管可以通过控制输入端和输出端之间的连接状态，实现电路的开关和切换。
控制开关管的方式可以是电压控制、电流控制或者其他方式。
电压转换开关在电子设备中广泛应用，例如电源适配器、开关电源和电子开关等。
它们能够将输入电压转换为设备需要的不同输出电压，实现电路的正常工作。
万能转换开关国家标准
万能转换开关国家标准随着科技的不断发展和进步，人们对于生活品质和便利性的要求也越来越高。
在家居电器方面，人们对于安全、节能、智能化的需求也日益增加。
而作为家居电器的重要组成部分之一，开关在家庭生活中起着至关重要的作用。
为了满足人们对于开关的多样化需求，我国相关部门制定了万能转换开关国家标准，以推动开关产品的发展和提高产品质量，满足人们对于安全、便利和美观的需求。
万能转换开关国家标准的制定，是为了规范开关产品的设计、生产、安装和使用，保障人们的生命财产安全，促进开关产品的技术进步和质量提升。
该标准主要包括了开关的外观设计、安全性能、电气性能、环境适应性等方面的要求，以及测试方法、检验规则和标志、包装、运输、贮存等方面的规定。
通过该标准的制定和实施，可以有效提高开关产品的质量，减少产品质量问题和安全事故的发生，促进开关产品市场的健康发展。
在万能转换开关国家标准中，对于开关产品的设计和生产提出了具体的要求。
首先，要求开关产品的外观设计应符合人体工程学原理，符合人们的使用习惯，操作方便、舒适。
其次，对于开关产品的安全性能提出了严格的要求，包括绝缘性能、耐电压性能、防火性能等方面的要求，以确保开关产品在使用过程中不会对人身和财产造成危害。
此外，对于开关产品的电气性能、环境适应性等方面也提出了详细的要求，以保证开关产品在各种使用环境下都能正常稳定地工作。
除了产品的设计和生产，万能转换开关国家标准还对开关产品的安装和使用提出了具体的规定。
对于开关产品的安装，标准要求必须由专业人员进行，确保安装的准确性和安全性。
对于开关产品的使用，标准要求产品必须在正常工作条件下使用，禁止私自拆卸、改装，以免造成安全事故。
此外，标准还对于开关产品的维护和保养提出了相应的建议，以延长产品的使用寿命，确保产品的正常工作。
总之，万能转换开关国家标准的制定和实施，对于推动开关产品的发展和提高产品质量起着至关重要的作用。
通过严格的要求和规定，可以有效提高开关产品的安全性能和质量水平，减少产品质量问题和安全事故的发生。
电气知识基础篇之刀开关、转换开关
电气知识基础篇之刀开关、转换开关刀开关定义：刀开关又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。
用途：隔离电源，以确保电路和设备维修的安全；分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。
结构：动触刀、静触座、绝缘底板、操纵手柄。
类型：带熔断器、带灭弧装置、铁壳负荷开关、胶盖开关等。
分类：单/双/三极。
安装: 安装时,手柄向上。
接线：上进下出.文字符号：QS图形符号：刀开关安装、使用注意事项1.刀片应垂直安装，手柄向上为合闸状态，向下为分闸状态。
2.动静触头应有足够大的接触压力，接触良好，以免过热损坏。
3.各相分闸动作应一致。
4.一般不能用来切断负荷电流，如需要应来格按照产品说明书及安全规程的要求执行。
转换开关转换开关又称组合开关，与刀开关的操作不同，它是左右旋转的平面操作。
转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量（一般指5KW以下）异步电动机不频繁起动和停止的控制开关。
转换开关同样也有单极、双极和三极。
例如机场行李系统普通输送机使用的转换开关与登机桥使用的钥匙型转换开关。
用途：隔离电源用，也可控制不频繁起停的的异步电动机。
结构：动、静触片、方形转轴、手柄、定位机构、外壳。
动作原理：当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。
分类：一般有电压式的转换开关、万能转换开关、三相以及四相等转换开关文字符号：QS图形符号：单级三级万能转换开关：是一种多档式、控制多回路的主令电器。
接线的线路比较多，所以控制的电源线路也比较广阔，主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关单层的结构示意图万能转换开关符号表示下图显示了开关的档位、触头数目及接通状态，表中用“×”表示触点接通，否则为断开，由接线表才可画出其图形符号。
万能转换开关工作原理
万能转换开关工作原理
万能转换开关是一种常用于电气控制系统中的开关设备，它的工作原理是通过控制电路中的电流来打开或关闭电路。
它通常由电磁铁、可动触点和固定触点等部件组成，通过电磁铁的通断来控制可动触点的开合，从而实现电路的开关功能。
在万能转换开关中，电磁铁是起到控制作用的关键部件。
当电流通过电磁铁时，会产生磁场，使得可动触点受到吸引而闭合，电路得以通电。
反之，当电流停止通过电磁铁时，磁场消失，可动触点受到弹簧力的作用而断开，电路断电。
这样，通过控制电磁铁的通断，就可以实现电路的开关控制。
万能转换开关中的固定触点和可动触点之间的接触也是至关重要的。
当可动触点闭合时，固定触点和可动触点之间会形成良好的接触，电流可以顺利通过；而当可动触点断开时，固定触点和可动触点之间会迅速分离，避免产生电弧，保护电路和设备的安全。
万能转换开关的工作原理简单明了，但在实际应用中却有着广泛的用途。
它可以用于控制灯光的开关、电机的正反转、电器设备的启动停止等，极大地方便了人们的生活和工作。
总的来说，万能转换开关作为电气控制系统中不可或缺的一部分，其工作原理简单可靠，应用范围广泛。
通过控制电磁铁的通断和固定触点、可动触点之间的接触，实现电路的开关控制，为人们的生
活和工作提供了便利。
希望通过本文的介绍，读者对万能转换开关的工作原理有了更清晰的认识。
三、万能转换开关
1.万能转换开关的功能
万能转换开关是由多组相同的触头组件叠装而成的、 控制多回路的主令电器 。
2.万能转换开关的结构原理、符号及型号
代表一路触头，
1
触点号
1
× ×
0
× × × × × ×
2
× × × ×
2 3
SA 4 5
1 2 3 4 5 6
竖的虚线表示手 柄位置 当手柄置于某一 个位置上时，处 于接通状态的触 头下方虚线上就 标注黑点“·”
6
作主Байду номын сангаас控制用万能转换开关的型号
直接控制电动机用万能转换开关的型号
3.万能转换开关的选用 万能转换开关主要根据用途、接线方式、所需触头挡数和 额定电流来选择。 4.万能转换开关的安装与使用 （1）万能转换开关的安装位置应与其他电器元件或机床的金属 部件有一定间隙。 （2）万能转换开关一般应水平安装在平板上。 （3）万能转换开关的通断能力不高，用来控制电动机时，LW5 系列只能控制5.5kW以下的小容量电动机；用于控制电动机的 正反转则只能在电动机停止后才能反向启动。 （4）万能转换开关本身不带保护，必须与其他电器配合使用。 （5）当万能转换开关有故障时，应切断电路检查相关部件。
万能转换开关工作原理
万能转换开关工作原理
万能转换开关工作原理是基于开关内部引入了一对交叉连接的触点，这种触点允许开关在两种不同的位置（ON和OFF）之间切换。
当开关处于ON位置时，电流可以流通到被开关连接的电路中；而当开关处于OFF位置时，电流则被切断，电路被断开。
万能转换开关的工作原理可以通过改变触点位置从而实现电流的接通和断开。
这种开关通常由一个旋转或滑动的操作杆控制，通过操作杆的移动将触点从一种位置切换到另一种位置，从而改变电路的通断状态。
这使得万能转换开关成为一种常用的多功能开关，能够在不同电路和设备中实现不同的转换功能。
三档转换开关原理
三档转换开关原理三档转换开关是一种常见的开关装置，可以实现在三种不同的状态之间进行切换。
它通常由一个中心固定的角度选择器和三个固定位置的开关接触点组成。
这种开关常用于电子设备、电器、机械装置等领域，具有简单、稳定、可靠等特点。
三档转换开关的原理是通过改变接触点的连接状态来实现不同的电路配置。
通过把选择器选择的不同位置与不同的接触点连接起来，可以使电流在三个输入和输出之间切换。
下面将详细介绍三档转换开关的原理和工作过程。
首先，我们先来看三档转换开关的结构。
它由一个旋转的选择器和三个平行的接触点组成。
选择器通常是一个可手动旋转固定在开关上的杆，通过旋转选择器，使其与接触点的不同位置相连接。
接触点是连接在选择器周围的金属片或其他导电材料上的触点，可以通过选择器的旋转与其连接或断开电路。
通常情况下，选择器的旋转角度为120度，对应于三个接触点。
在工作过程中，选择器的旋转将导致不同的接触点连接。
当选择器与某个接触点连接时，这个接触点就与输入和输出电路相连。
其他两个接触点则与电路断开连接。
那么，三档转换开关在实际应用中是如何工作的呢？我们以一个简单的灯泡电路为例来说明。
假设我们有一个三档转换开关和一个灯泡，要实现通过开关控制灯泡的亮灭。
首先，我们将一个导线连接到电源的正极，另一个导线连接到灯泡的一个端口上，并将另一个灯泡端口连接到三档转换开关的一个接触点上。
接下来，我们将第二个接触点连接到地线，将第三个接触点与一个开关连接。
当选择器与第一个接触点相连时，电流可以流经开关和灯泡，并且灯泡亮起。
当选择器与第二个接触点相连时，电流无法流经开关，灯泡熄灭。
当选择器与第三个接触点相连时，电流可以流经开关，但无法流经灯泡，灯泡仍然处于熄灭状态。
该实例说明了三档转换开关能够实现三个不同状态的切换：灯泡亮、灯泡灭和灯泡无效。
通过将选择器与不同的接触点连接，可以实现不同电路配置，进而实现不同状态的控制。
总结起来，三档转换开关的原理是通过旋转选择器和接触点的连接状态来实现不同的电路配置。
双电源转换开关原理
双电源转换开关原理双电源转换开关是一种用于实现电力系统中电源的切换与自动转换的设备。
当主电源故障或者发生其他问题时，该开关可以自动将备用电源接入电力系统，确保电力供应的连续性和可靠性。
下面将详细介绍双电源转换开关的原理和工作过程。
双电源转换开关的基本原理是通过控制开关的动作来实现电源的切换。
通常情况下，双电源转换开关由主电源开关、备用电源开关、控制电源、控制回路以及各种保护装置组成。
主电源和备用电源分别通过主电源开关和备用电源开关与电力系统相连，当主电源故障时，通过控制电源提供的信号作用于控制回路，控制备用电源开关的操作，将备用电源接入电力系统，实现电源的切换。
在双电源转换开关的控制过程中，控制电源提供的信号是关键。
当主电源正常供电时，控制电源会向控制回路提供一个正常的工作信号，使得备用电源开关保持关闭状态。
而当主电源故障时，控制电源会检测到故障信号，并向控制回路提供一个故障信号，使得备用电源开关启动操作，将备用电源接入电力系统。
此外，双电源转换开关还配备了各种保护装置，如过流保护、过压保护、欠压保护等，以确保电力系统的安全和稳定。
双电源转换开关的工作过程是一个自动切换的过程。
当主电源正常时，主电源开关始终处于闭合状态，而备用电源开关处于断开状态，电力系统通过主电源供电。
在这个过程中，控制电源会提供正常的工作信号，并使得备用电源开关保持关闭状态。
然而，当主电源故障时，控制电源会检测到故障信号，并向控制回路提供一个启动信号。
控制回路接收到启动信号后，在合适的时机，通过控制备用电源开关的操作将备用电源接入电力系统。
在这个过程中，控制电源会提供一个故障信号，使得备用电源开关启动操作。
一旦备用电源开关接通，备用电源将开始供电，电力系统将从主电源切换至备用电源。
当主电源恢复正常时，控制电源会检测到恢复信号，并向控制回路提供一个复位信号。
控制回路接收到复位信号后，在合适的时机，通过控制主电源开关的操作将主电源重新接入电力系统。
继电器转换开关的工作原理
继电器转换开关的工作原理继电器是一种电控制装置，常用于电路中实现信号的转换、增强和保护等功能。
它通过电磁原理工作，将小电流控制大电流，实现对电路的开关控制。
继电器转换开关的工作原理如下：1. 继电器基本构造继电器的基本构造由线圈、铁芯和触点组成。
其中，线圈通常由绝缘线圈和铁芯构成，线圈中通有控制电流。
当继电器上的线圈通电时，铁芯会产生磁场，使得线圈附近的铁芯磁化。
触点通常由导电材料制成，当继电器中的线圈通电时，铁芯吸引触点使其闭合，否则触点断开。
2. 继电器的工作过程当继电器线圈通电时，线圈中的电流通过导线形成磁场，该磁场会使铁芯磁化。
磁化后，铁芯产生的磁力会吸引触点使其闭合，从而连接继电器的输入端和输出端。
这样，信号可以从输入端传递到输出端。
当继电器线圈断电时，磁场消失，铁芯不再磁化，触点由于失去磁力而分离，断开输入端和输出端的连接。
3. 继电器的转换功能继电器的转换功能是指继电器的触点能够实现在两个或多个电路之间的切换。
继电器一般分为常开触点（Normally Open, NO）和常闭触点（Normally Closed,NC）两种类型。
当无电流经过线圈时，继电器的常开触点处于闭合状态，常闭触点处于断开状态，此时信号可以从输入端传递到输出端。
当继电器线圈通电时，常开触点断开，常闭触点闭合，信号不再从输入端传递到输出端。
通过控制继电器线圈的通电与断电，即可实现对输入信号的转换，起到转换开关的作用。
4. 继电器的应用领域继电器广泛应用于各个领域。
其中，现代电力系统中的继电保护装置是重要的应用之一。
在电力系统中，继电器用于检测电力设备的异常状态（如过流、短路、接地等），并发出保护信号，实现对电路的保护功能。
此外，继电器还常用于家庭电路中的照明系统、电器控制、电动机控制等场景中。
通过继电器的转换功能，我们可以实现对电路的灵活控制，提高电路的可靠性和安全性。
综上所述，继电器转换开关通过电磁原理工作，将小电流控制大电流，实现对电路的开关控制。
转换开关的应用电路原理图
转换开关的应用电路原理图1. 引言本文档将介绍转换开关的应用电路原理图。
转换开关是一种重要的电子元件，用于切换电路中的电源或信号。
本文将详细介绍转换开关的工作原理，以及使用转换开关构建常见电路的示例。
2. 转换开关的工作原理转换开关通过在不同位置连接或切断电路中的导电部分，实现对信号或电源的切换。
常见的转换开关包括单刀双掷（SPDT）、双刀双掷（DPDT）等类型。
转换开关的原理图如下：_____| |C1 ----| |---- C2|_____|如上图所示，转换开关有三个引脚，其中C1和C2分别是两个输出端口，COM是公共的输入/输出端口。
当转换开关处于打开状态时，C1和COM相连；当转换开关处于闭合状态时，C2和COM相连。
3. 转换开关的应用示例以下将介绍两个常见的转换开关应用示例，分别是电源切换和信号选择。
3.1 电源切换转换开关常用于电路中的电源切换。
例如，当需要使用电路中的两个不同电源时，可以使用一个转换开关来切换电源。
示意图如下：•电源1：–输出电压：12V–输出电流：1A•电源2：–输出电压：5V–输出电流：2A如上所示，通过将电源1和电源2分别连接到C1和C2，并将COM连接到需要供电的电路，通过切换转换开关的状态，可以选择使用不同的电源。
3.2 信号选择转换开关还可以用于信号选择。
例如，当需要从多个信号源中选择一个信号输入时，可以使用一个转换开关来切换信号源。
示意图如下：•信号源1：–输入信号：A–信号级别：0-5V•信号源2：–输入信号：B–信号级别：0-10V如上所示，通过将信号源1和信号源2分别连接到C1和C2，并将COM连接到需要接收信号的电路，通过切换转换开关的状态，可以选择输入不同的信号源。
4. 总结转换开关是一种常用的电子元件，用于切换电路中的电源或信号。
本文介绍了转换开关的工作原理，以及在电源切换和信号选择中的应用示例。
通过学习转换开关的原理和应用示例，我们可以更好地理解和应用转换开关。
